MSI Z87 XPOWER - uwolnij moc Haswella

Załóżmy, że chcesz złożyć potężną maszynę opartą na procesorach Intel Haswell (podstawka 1150). Ma umożliwiać montaż tylu urządzeń ile zapragniesz, być wyposażona we wszystkie technologie i umożliwiać wysokie i stabilne podkręcanie. Rozmiar i cena nie grają roli. W takim wypadku warto zwrócić uwagę na MSI Z87 XPOWER - absolutnie topową konstrukcję ze stajni MSI.

MSI Z87 XPOWER

MSI prezentując swoją maksymalnie wypasioną płytę pręży muskulaturę i znacząco zerka na swoich konkurentów, który z nich spróbuje im podskoczyć. I faktycznie jest się czym pochwalić. Producent zwraca szczególną uwagę na następujące funkcjonalności:

• Idealna dla miłośników OC (podkręcania)

Certyfikat OC zobowiązuje - produkt przeszedł 24-godzinny test w wymagającym benchmarku przy mocno podkręconym procesorze. Płyta została zbudowana na podstawie najlepszej jakości podzespołów (Military Class 4), specjalnie przygotowanej płytki drukowanej (50% więcej warstw) i 32-fazowej cyfrowej sekcji zasilania wyposażonej w potężne radiatory. Producent zadbał o to by nie było problemów z instalacją większych systemów chłodzenia.

Fani OC otrzymują punkty pomiarowe napięć, zapasowy UEFI BIOS (Multi-BIOS II), wyświetlacz diagnostyczny oraz przyciski GO2BIOS (natychmiastowe wejście do ustawień Click BIOS 4) oraz zerowania ustawień UEFI. Dodatkowe przycisk na PCB umożliwiają automatyczny (OC Genie) oraz ręczny overclocking w czasie rzeczywistym (przyciski + i - pozwalają na zmianę mnożnika bądź magistrali bazowej w różnych zakresach). Nie zapomniano o przyciskach Power i Reset oraz zastosowano całkowitą nowość - przycisk Discharge, który "czyści" płytę z absolutnie wszystkich ustawień.

• Oprogramowanie

Oprogramowanie MSI Command Center pozwoli na zarządzanie każdym aspektem komputera, jak i również nad podkręcaniem. Na deser otrzymujemy aplikację RAMDisk do tworzenia dysku w pamięci RAM.

• Click BIOS 4

UEFI w wersji MSI pozwala miedzy innymi na monitorowanie i zmianę ustawień sprzętu, oferuje wizualizację wszystkich podzespołów podłączonych do płyty, oraz wiele opcji usprawniających OC.

• Dedykowana dla wielu kart graficznych

Z87 XPOWER została wyposażona w układ PLX i oferuje podłączenie do czterech kart graficznych pracujących na raz, zarówno w konfiguracji SLI (NVIDIA) jak i CrossFireX (AMD). Płyta posiada jednak dedykowany slot PCIe x16, który komunikuje się bezpośrednio z CPU (konfiguracje z jedną kartą graficzną). Dla amatorów podkręcania za pomocą ciekłego azotu jest tu opcja Ceasefire, która pozwala wyłączyć sloty PCIe za pomocą przełącznika.

• RAM 3000 MHz

Szybki RAM pozwoli na rozwinięcie maksymalnej prędkości. Z87 XPOWER obsługuje pamięci o taktowaniu do 3000 MHz.

• Audio Boost

Na system Audio Boost składa się wyizolowana strefa audio (mniejsze zakłócenia), wbudowany wzmacniacz słuchawkowy oraz złocone styki mini-jack. A to wszystko pod kontrolą platformy Sound Blaster X-Fi MB3.

• Moduł Wi-Fi oraz Bluetooth

Nie mogło tu zabraknąć łączności bezprzewodowej, którą zapewnia moduł Wi-Fi (b/g/n) oraz Bluetooth 4.0. Dodatkowo otrzymujemy wsparcie technologii Intel Wi-Di (bezprzewodowe przesyłanie obrazu i dźwięku)

• Super RAID

Port mSATA i mini dyski SSD mogą być wykorzystane do stworzenia konfiguracji Super RAID - dysk SSD wspomaga wtedy działanie dysków talerzowych.

• Killer Ethernet

Znany i doceniany, bardzo szybki kontroler LAN zapewni błyskawiczne działanie sieci, pożądane zwłaszcza podczas sieciowych rozgrywek.

• Porty PS2 i USB 2.0 dedykowane dla graczy

Złocone porty o zwiększonej responsywności przydadzą się dla graczy wyposażonych w klawiatury i myszki przeznaczone dla graczy.

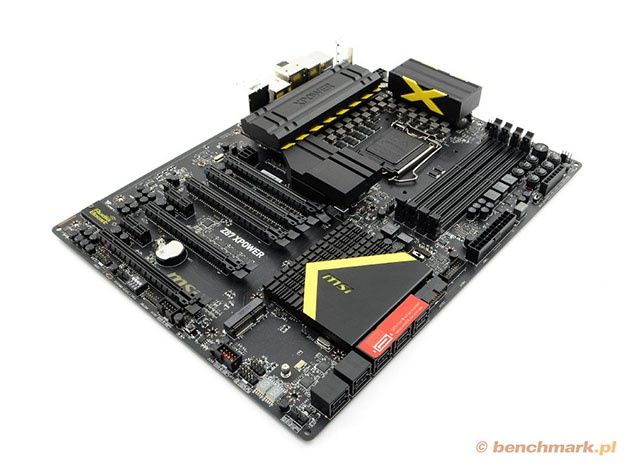

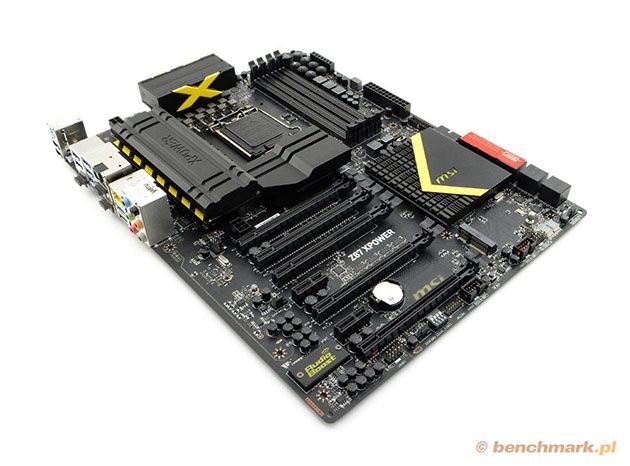

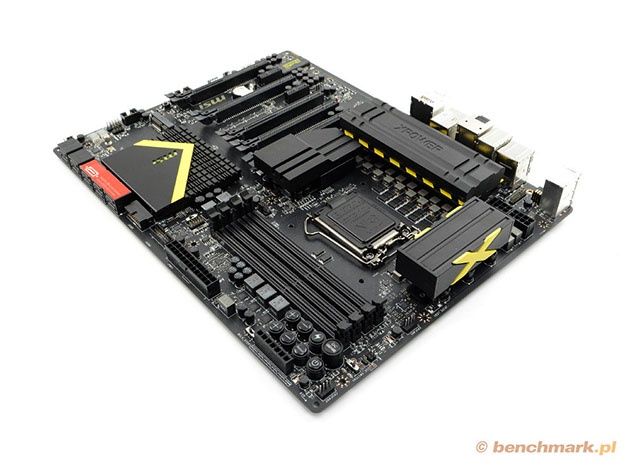

Płyta robi wrażenie - jest duża, a z powodu masywnego i bardzo wydajnego chłodzenia sekcji zasilania również odczuwalnie cięższa niż inne konstrukcje tej wielkości. 32 (!) fazy zasilania potrafią dostarczyć podzespołom mnóstwo energii, ale muszą być również wydajnie chłodzone.

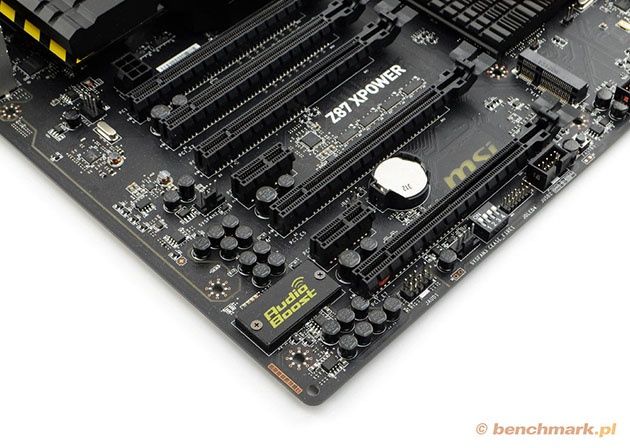

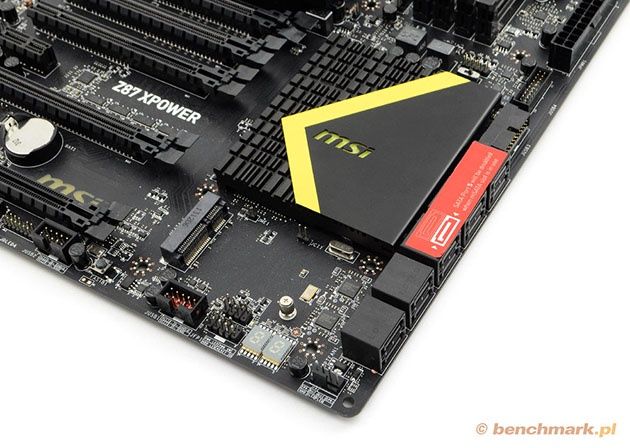

Pięć slotów PCI Express x16 robi wrażenie. Przy wykorzystaniu jednej karty zalecane jest jej umieszczenie w slocie numer 2. Producentowi udało się również zmieścić dwa sloty PCIe x1. Układ logiki chłodzony jest solidnym radiatorem. Pod nim znajduje się jeden port mSATA 6Gb/s oraz wyświetlacz diagnostyczny.

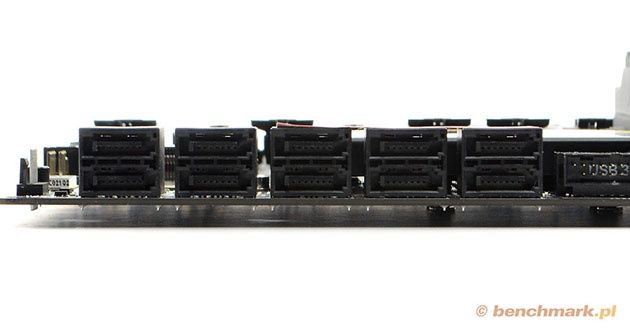

Dzięki dodatkowemu kontrolerowi ASMedia ASM1061 liczba portów SATA III urosła do 10. Port SATA5 dzieli zasoby z mSATA - można korzystać tylko z jednego z portów na raz.

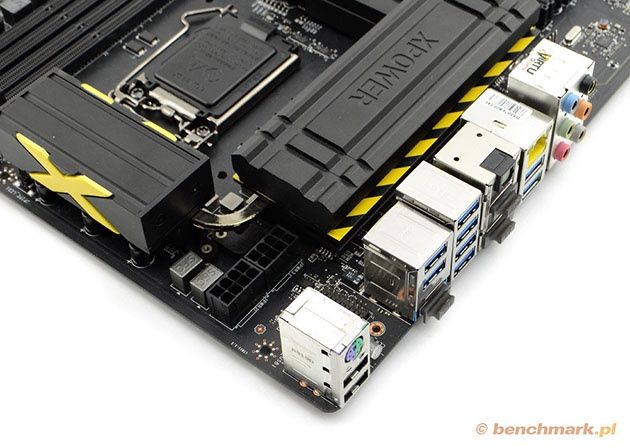

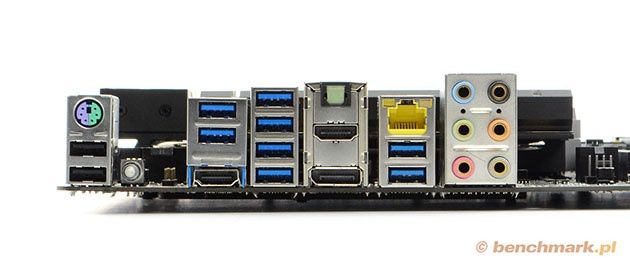

Na tylnym panelu znajdziemy dedykowane dla graczy porty PS2 i USB 2.0 (1000 Hz), przycisk czyszczenia ustawień Click BIOS, 8 portów USB 3.0 (niebieskie), trzy porty wyjścia obrazu zintegrowanej grafiki (dwa HDMI i jeden DisplayPort - wsparcie dla wyświetlania trzech obrazów na raz), optyczne wyjście dźwięku S/PDIF, jeden port LAN (kontroler Killer Ethernet), oraz sześć złoconych portów mini-jack do obsługi dźwięku.

Wszystkie porty USB 3.0, są oparte na kontrolerze ASMedia ASM1074. Cztery dodatkowe porty USB 3.0 (kontrolowane przez chipset) można wyprowadzić za pomocą złącz na płycie głównej. Wbrew pozorom jest to rozsądne rozwiązanie - najszybsze porty USB 3.0 mogą być wyprowadzone na przód, bądź górę obudowy, gdzie będziemy z nich korzystać najczęściej.

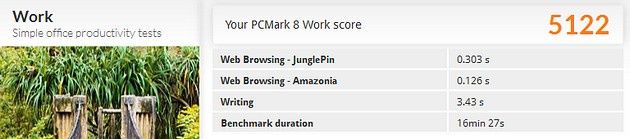

W testach wydajnościowych wykorzystujemy najnowszą wersję programu PCMark o numerze 8. PCMark 8 został wyposażony w kilka unikalnych cech, które odróżniają go od poprzedników.

Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

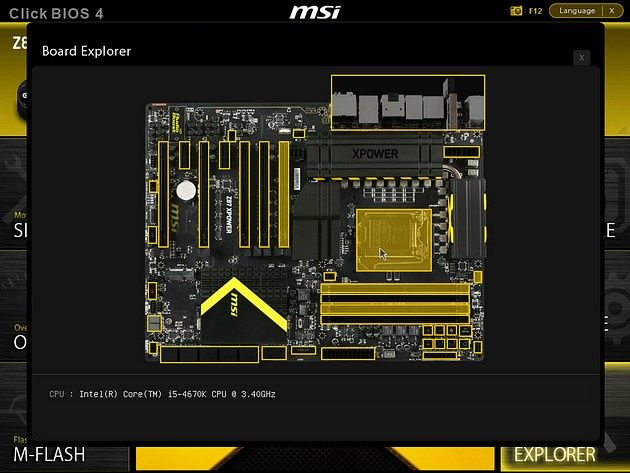

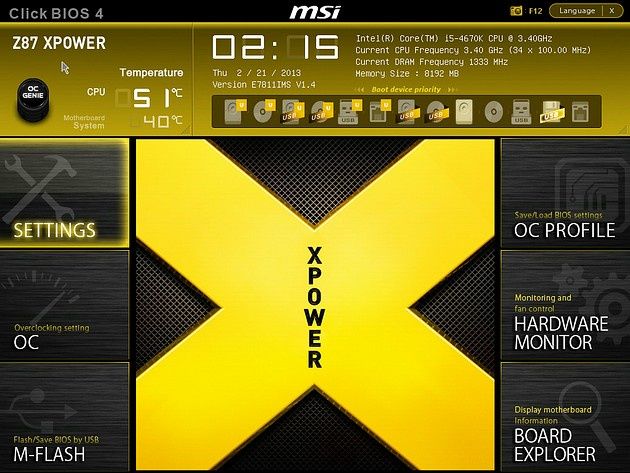

UEFI w wykonaniu MSI, czyli ClickBIOS 4 prezentuje się świetnie. Rozkład interfejsu jest doskonale znany z innych modeli płyt, a producent zatroszczył się o odpowiednie wzornictwo i możliwości odpowiednie dla topowego modelu XPower. W opcjach UEFI znajdziemy absolutnie wszystko - entuzjaści grzebania i tweak'owania każdego podzespołu z pewnością będą zachwyceni.

Oczywiście płyta posiada wszelkie opcje potrzebne do efektywnego i wysokiego OC. Możemy również skorzystać z mechanizmu OC Genie - wystarczy wcisnąć jeden przycisk na płytce drukowanej (bądź włączyć odpowiednią opcję w UEFI), a procesor zostanie automatycznie podkręcony. Pamięć RAM zostanie ustawiona na najwyższe taktowanie wskazane przez profile XMP.

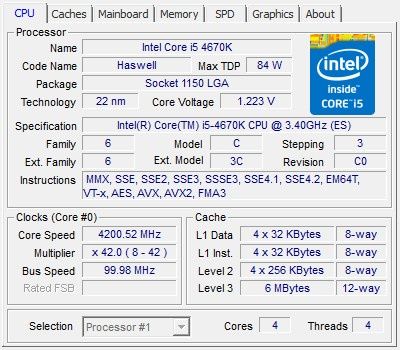

Działanie OC Genie - jeden przycisk i mamy 4,2 GHz na wszystkich rdzeniach

Maksymalna wartość OC jaką udało nam się osiągnąć to 5 GHz - warto jednak pamiętać, że wiele zależy tu od możliwości samego procesora. Należy się liczyć, że realnie - przy użyciu chłodzenia powietrzem - model 4670K będzie stabilnie pracował co najwyżej w granicach 4,5 GHz. Podkręcać ręcznie możemy za pomocą ustawień Click BIOS, przycisków na płycie głównej (DirectOC) lub też aplikacji MSI Command Center.

Tak rozbudowana konstrukcja oczywiście musi pobierać więcej energii od mniejszych i słabiej wyposażonych płyt głównych. Dla osób kupujących taki sprzęt będzie to jednak miało drugorzędne znaczenie.

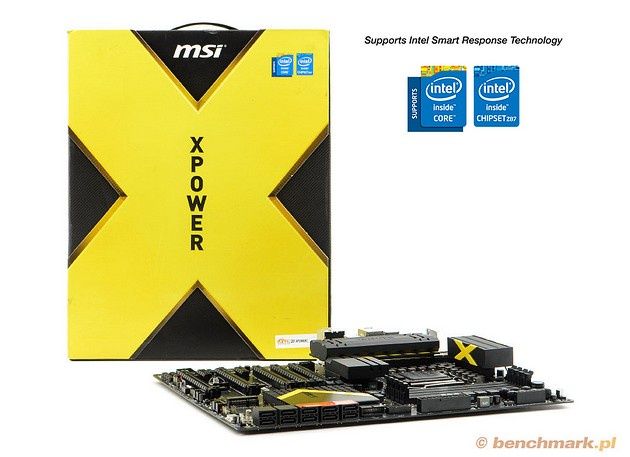

MSI Z87 XPOWER jest płytą główną formatu XL-ATX (34,5 x 26,4 cm), a więc przed zakupem musimy się upewnić, czy zmieści się do posiadanej obudowy. Została wyposażona w potężnie chłodzoną, 32-fazową sekcję zasilania, co rzuca się nie tylko w oczy, ale i po wzięciu płyty do ręki. Dodatkowe gniazda zasilania 2x8-pin (CPU) i 2x6-pin (GPU) dbają o to, by podzespołom nigdy nie zabrakło odpowiedniej ilości energii. Konstrukcja została wyposażona w pięć (5) slotów PCI Express x16, a nad lepszą obsługą większej ilości kart czuwa przełącznik PCIe. Nie zapomniano o dwóch slotach PCIe x1 oraz o dziesięciu (10) portach SATA III. Płyta jest wyposażona także w osiem (8) portów USB 3.0 na tylnym panelu, porty PS2 i USB 2.0 dedykowane dla graczy, trzy porty wyjścia obrazu (2 x HDMI i 1 x DisplayPort), złącze mSATA (do mini dysków SSD), punkty pomiarowe napięć, przyciski na PCB do manualnego i automatycznego podkręcania, szybki port sieciowy Killer Ethernet oraz w izolowaną sekcję audio (Sound Blaster Xi-Fi) z wzmacniaczem słuchawkowym i złoconymi portami mini-jack. W zestawie otrzymujemy oprócz okablowania, mostków SLI itp. także moduł Wi-Fi / BT + dwie anteny, śledź 2 x USB 3.0, śledź 2 x eSATA + molex i kable V-Check.

MSI Z87 XPOWER

Chcesz mieć płytę główną, która posiada absolutnie wszystko, można w niej zainstalować do czterech kart graficznych i będzie stabilnie pracować nawet przy wysokim OC? Szykuj obudowę która zmieści konstrukcję XL-ATX i... portfel. MSI Z87 XPOWER to marzenie każdego entuzjasty. Wahania ceny MSI Z87 XPOWER - jak wielu innych topowych produktów - w zależności od sklepu są duże. Płytę można kupić w cenie od 1400 do 1700 zł, przed zakupem warto więc rozejrzeć się za najbardziej atrakcyjną opcją. MSI Z87 XPOWER to z pewnością jednak z najlepiej wyposażonych konstrukcji na rynku.
