MSI Z97 Gaming 5 – płyta z dedykacją dla graczy

Wielu naszych czytelników to zapaleni gracze, którzy poszukują dla swojego komputera jak najlepszych podzespołów. Sporo z nich na pewno też zastanawia się nad przesiadką na nową konfigurację, a jedną z ciekawszych propozycji jest platforma Intel 1150 – zwłaszcza po premierze płyt głównych z 9-tą generacją chipsetów, oferujących jeszcze lepszą funkcjonalność. Postanowiliśmy zatem przyjrzeć się bliżej jednej z takich konstrukcji, a nasz wybór padł na płytę MSI Z97 Gaming 5.

Model ten zalicza się do 3-ciej generacji gamingowych płyt głównych MSI, a w hierarchii producenta plasuje się na średniej pozycji – oprócz tego oferuje on jeszcze wersje H97 Gaming 3, Z97 Gaming 3, Z97 Gaming 7 i Z97 Gaming 9 AC, a także mniejszą Z97M Gaming w formacie mATX i Z97I Gaming AC w formacie mini-ITX. Czego zatem można się po niej spodziewać? Postanowiliśmy to sprawdzić!

Płyta dotarła do nas w czarno-czerwonym opakowaniu, na którym znalazł się charakterystyczny dla serii MSI Gaming motyw smoka. Na jej wyposażenie składają się:

• dwa przewody sygnałowe SATA,
• adapter Direct Audio Power do bezpośredniego zasilania układu dźwiękowego Audio Boost 2,
• zaślepka tylnego panelu M-Shield,
• pojedynczy mostek SLI,
• adaptery M-Connector do łatwiejszego podłączenia pinowych złączy na laminacie (dla obudowy i buzzera),
• naklejki do podpisania poszczególnych przewodów SATA,
• zawieszka na drzwi,
• płyta z oprogramowaniem i sterownikami,
• instrukcje obsługi.

Poniżej możecie zobaczyć filmik z unboxingu (lub jak kto woli rozpakowywania) przetestowanej przez nas płyty.

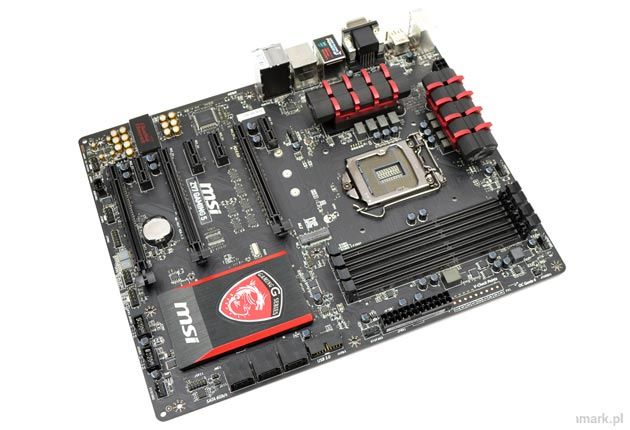

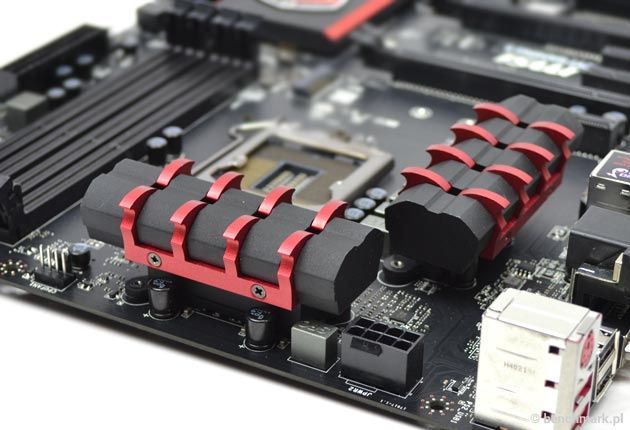

Model Z97 Gaming 5 bazuje na czarnym laminacie formatu ATX i został utrzymany w czarno-czerwonej kolorystyce. Na uwagę zasługuje też nowe wzornictwo radiatorów (swoją drogą bardzo masywnych), które zostały zainspirowane szponami smoków, a tak przynajmniej twierdzi producent. Oczywiście nie mogło też zabrakną motywu samego smoka – widać go nie tylko na chłodzeniu chipsetu, ale też na tym z sekcji zasilania.

Konstrukcja ta została wyposażona w komponenty zgodne z technologią Military Class 4, a więc kondensatory Dark i Hi-c CAP oraz dławiki SFC. Z kolei nad bezpieczeństwem czuwa technologia Guard-Pro, która odpowiada za ekranowanie ścieżek i wyłączanie nieużywanych kontrolerów w celu zaoszczędzenie energii elektrycznej, a także zabezpiecza płytę przez wilgocią, wysoką temperaturą oraz zakłóceniami elektromagnetycznymi (EMI) i wyładowaniami elektrostatycznymi (ESD).

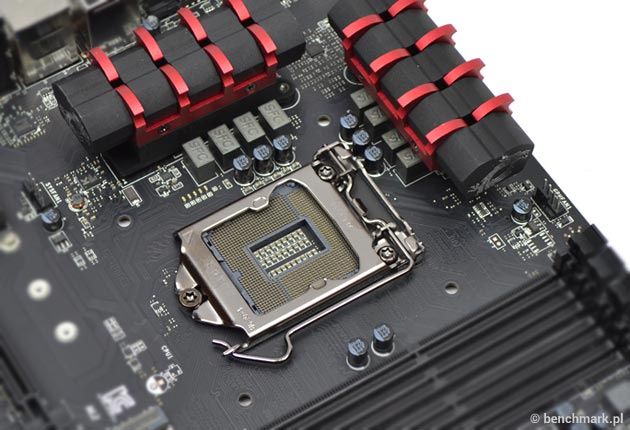

Dla procesora przeznaczono podstawkę LGA 1150, która jest kompatybilna zarówno z procesorami Intel Core 4-tej generacji „Haswell” i „Haswell Refresh”, jak i nadchodzącymi Core 5-tej generacji „Broadwell”. Za jego zasilanie odpowiada 8-fazowa sekcja zasilania, a do poprawnego działania wymagane jest podłączenie 24- i 8-pinowej wtyczki zasilającej.

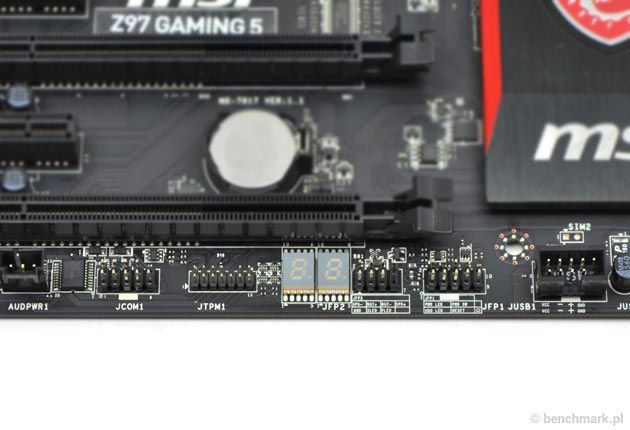

Dla pamięci operacyjnej przeznaczono cztery banki, a można w nich zamontować 2-kanałowe zestawy pamięci DDR3 o taktowaniu 1600 MHz (po podkręceniu nawet 3300 MHz) o łącznej pojemności do 32 GB. Pod nimi udostępniono punkty pomiarowe napięć zasilających, a po drugiej stronie znalazł się wyświetlacz diagnostyczny kodów POST – funkcjonalności te powinny zainteresować nieco bardziej doświadczonych overclockerów.

Karty rozszerzeń można montować w czterech złączach PCI-Express 2.0 x1 i trzech PCI-Express 3.0 x16 – elektrycznie mogą one działać w trybie x16, x8/x8 lub x8/x4/x4. Co za tym idzie możliwe jest połączenie dwóch kart graficznych GeForce w trybie 2-way/Quad SLI lub dwóch Radeon w 2-way/Quad CrossFireX bądź trzech w 3-way CrossFireX.

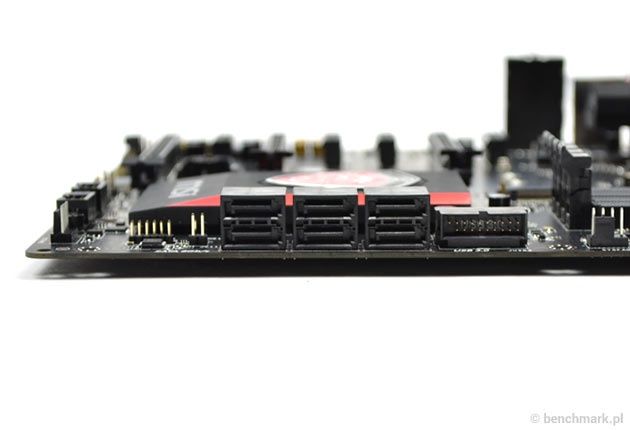

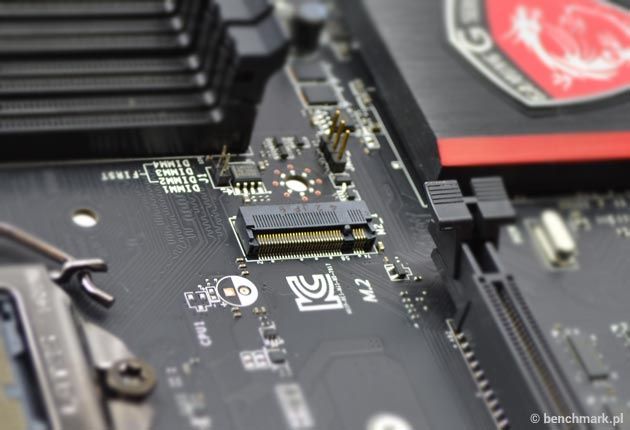

Poniżej znalazł się chipset Intel Z97 z masywnym radiatorem, który odpowiada za sześć gniazd SATA 6 Gb/s, złącze M.2 z obsługą nośników typu 2242, 2260 i 2280, a także pinowe złącze do wyprowadzenia dwóch portów USB 3.0. Szkoda, że zabrakło złącza SATA Express.

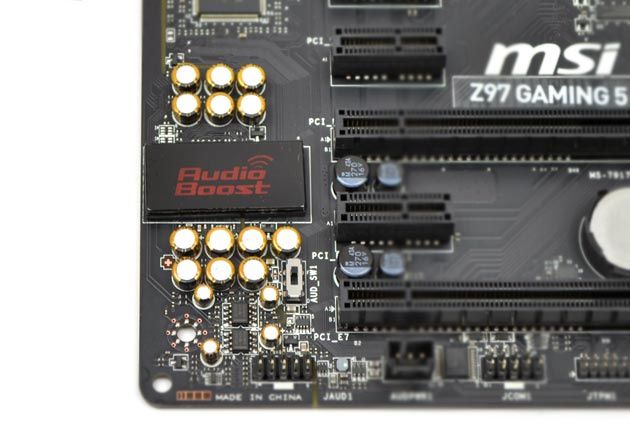

Model Z97 Gaming 5 został wyposażony w kartę dźwiękową Audio Boost 2, która bazuje na 8-kanałowym kodeku Realtek ALC1150 i działa pod kontrolą oprogramowania Creative Sound Blaster Cinema 2. Układ ten został wzbogacony o wysokiej jakości kondensatory japońskiej marki Nichicon oraz wzmacniacze audio Texas Instruments OPA1652 odpowiedzialne za wyjścia zarówno tylnie, jak i z frontowego panelu.

Z kolei nad jakością dźwięku czuwa ekranowanie przed zakłóceniami elektromagnetycznymi (EMI), separacja od reszty laminatu płyty głównej, pozłacane złącza minijack oraz – nowość w tej generacji – bezpośrednie, opcjonalne zasilanie dzięki adapterowi Direct Audio Power. Dla korzystających ze słuchawek i przetworników DAC pod USB przygotowano porty USB Audio Power, który zapewnia stabilne napięcie 5 V.

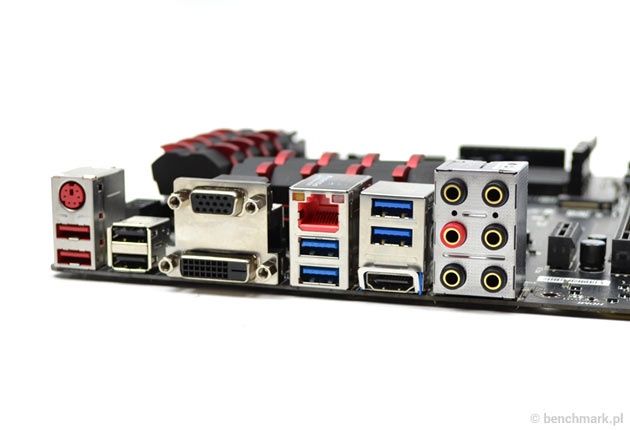

Na tylnym panelu wyprowadzono port PS/2 dla myszki lub klawiatury, cztery porty USB 2.0, cztery porty USB 3.0, wyjścia VGA, DVI-D i HDMI dla zintegrowanej grafiki, a także wcześniej wspomniane złącza audio. Szkoda jednak, że zabrakło wyjścia optycznego S/PDIF. Na uwagę zasługuje też złącze RJ45 z karty sieciowej Qualcomm Atheros Killer E2205, która optymalizuje połączenie i zmniejsza opóźnienia w grach sieciowych.

• Windows 7 Ultimate 64-bit SP1

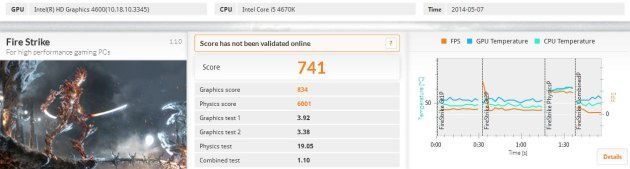

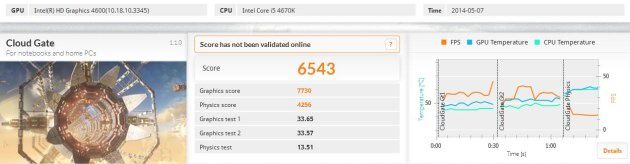

W testach wydajnościowych wykorzystujemy najnowszą wersję programu 3DMark. Testy zostały przeprowadzone przy użyciu układu graficznego HD 4600 zintegrowanego z procesorem.

Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

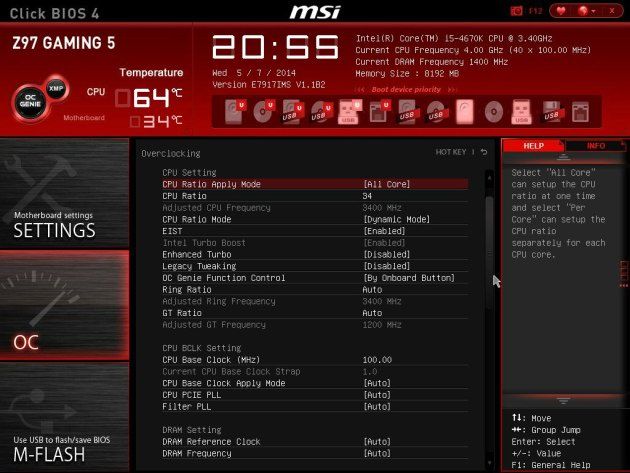

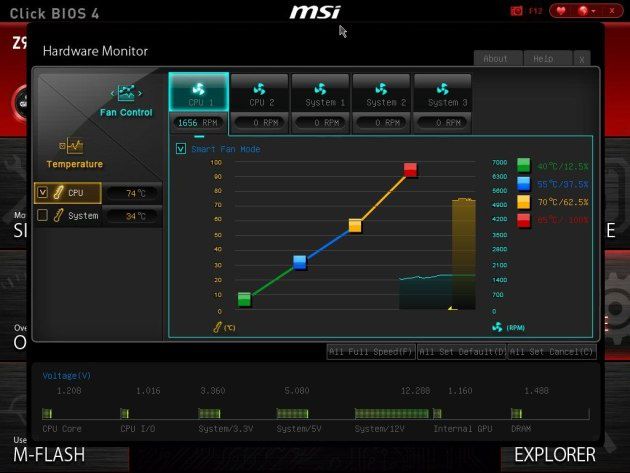

Płyta działa pod obsługą Click BIOS 4, który został lekko usprawniony względem poprzedniej wersji. Dodano podział na proste i zaawansowane ustawienia, funkcję optymalizacji opóźnień pamięci w stosunku do jej taktowania, przycisk do łatwiejszego ustawiania profili XMP, a także drugą wersję modułu Hardware Monitor do monitorowania i kontrolowania pracy komputera. Na uwagę zasługuje też nieco prostszy podział, łatwy dostęp do najczęściej używanych opcji oraz wyszczególnienie wprowadzonych zmian przy zapisywaniu ustawień UEFI. Dostępnych opcji konfiguracji jest dużo i zostały one uszeregowane w intuicyjny sposób.

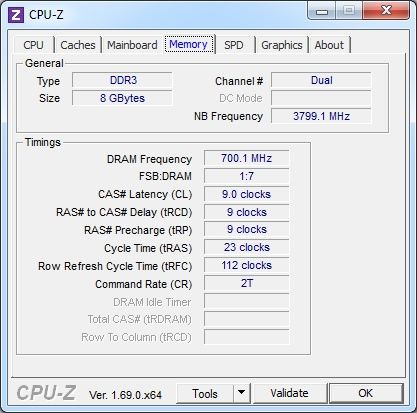

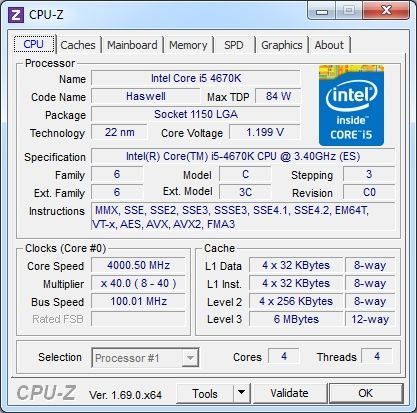

Producent wyposażył konstrukcję w funkcję automatycznego przyspieszania podzespołów OC Genie 4, którą aktywuje się w Click BIOS 4. W naszym przypadku pozwoliła ona na stabilne podkręcenie układu Core i5-4670K do 4000 MHz (40x 100 MHz) i pamięci RAM do 1400 MHz.

Płyta Z97 Gaming 5 pobiera stosunkowo mało energii elektrycznej. W przypadku mniej wymagających zastosowań jest to 45 – 59 W, natomiast przy mocniejszym obciążeniu już maksymalnie 90 W. Warto jednak pamiętać, iż testy wykonaliśmy z zastosowaniem zintegrowanego układu graficznego, a w przypadku zewnętrznej karty graficznej odczyty byłyby znacznie wyższe.

Model Z97 Gaming 5 powinien zainteresować wymagających graczy, którzy planują przesiadkę na nową, przyszłościową platformę i nie chcą lub nie mogą wydać na płytę główną ogromnych pieniędzy. Z myślą o nich udostępniono wysokiej jakości kartę dźwiękową Audio Boost 2 i kartę sieciową Killer E2205 – obydwa układy powinny się sprawdzić podczas rozgrywki. Nie bez znaczenia jest również odmienione wzornictwo, które niektórym z pewnością przypadnie do gustu.

Producent udostępnił cztery sloty pamięci z obsługą modułów DDR3-3300 oraz sześć gniazd SATA 6 Gb/s i jedno M.2. Niektórym może jednak brakować gniazda SATA Express. Karty rozszerzeń można montować w czterech złączach PCI-Express 2.0 x1 i trzech PCI-Express 3.0 x16, które pozwalają na połączenie kilku kart graficznych GeForce w trybie SLI lub Radeon w trybie CrossFireX. Na uwagę zasługuje też w funkcjonalny tylny panel, a także rozbudowana sekcja zasilania i punkty pomiarowe napięć zasilających.

Płyta działa pod obsługą odświeżonego Click BIOS 4, który został wzbogacony o kilka nowych funkcjonalności. Dostępnych opcji jest odpowiednio dużo, a zostały one uszeregowane w intuicyjny sposób. Nie zabrakło też funkcji OC Genie 4 do automatycznego przyspieszania podzespołów komputera, co powinno zainteresować mniej doświadczonych użytkowników.

MSI Z97 Gaming 5 na naszym rynku został wyceniony na 539 złotych. Cena jak na tego typu płytę nie jest wygórowana. Jeżeli zatem jesteście zapalonymi graczami i planujecie przesiadkę na nową platformę, to niewątpliwie jest to propozycja godna uwagi. Mniej lub bardziej wymagający mogą jeszcze zastanowić się nad pozostałymi modelami z serii MSI Gaming.
