Nvidia Pascal GP100 - oficjalna specyfikacja topowego układu graficznego [AKT.]
Pascal GP100 to najpotężniejszy przedstawiciel nowej generacji procesorów graficznych - początkowo trafi on na rynek profesjonalny.
W Dolinie Krzemowej właśnie trwają targi GPU Technology Conference 2016, które są poświęcone technologiom związanym z szerokim zastosowaniem procesorów graficznych. Wczoraj wieczorem odbyła się konferencja Jen-Hsun Huanga, a więc założyciela i prezesa Nvidii – wprawdzie nie zaprezentowano na niej desktopowych kart graficznych z generacji Pascal, ale za to ujawniono specyfikację topowego układu graficznego.
Nowa generacja procesorów graficznych bazuje na architekturze Pascal i jest produkowana w niższym, 16-nanometrowym procesie technologicznym (FinFET TSMC). Ponadto najwydajniejsze układy wyposażono w pamięć HBM2 (2. generacji), natomiast w słabszych konstrukcjach nadal będzie to pamięć GDDR5. Kilka kart można łączyć za pomocą magistrali NVLink.

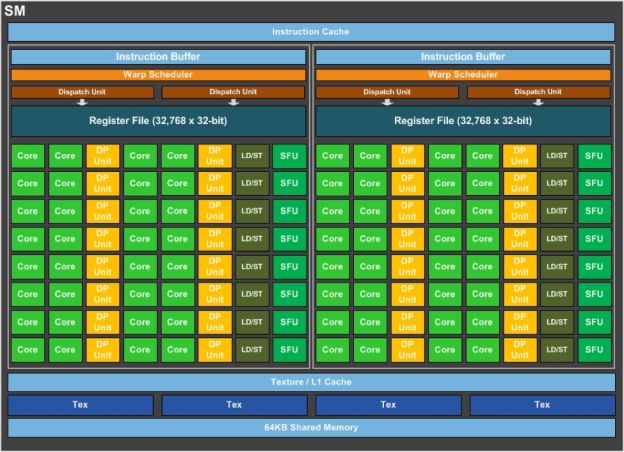

Architektura Pascal ma wiele wspólnego z poprzednią generacją Maxwell, aczkolwiek producent zastosował tutaj pewne usprawnienia. Każdy blok SM (Streaming Multiprocessor) składa się z 64 procesorów strumieniowych i 4 jednostek teksturujących (w Maxwellu było ich odpowiednio 128 i 8).
Dodatkowym atutem jest potężny wzrost mocy obliczeniowej podwójnej precyzji – jest ona tylko o połowę mniejsza względem mocy obliczeniowej pojedynczej precyzji (a nie 1/32 jak to było w przypadku architektury Maxwell lub 1/3 w przypadku profesjonalnych kart na bazie architektury Kepler). Wychodzi więc na to, że nowe rdzenie świetnie sprawdzą się w profesjonalnych zastosowaniach.

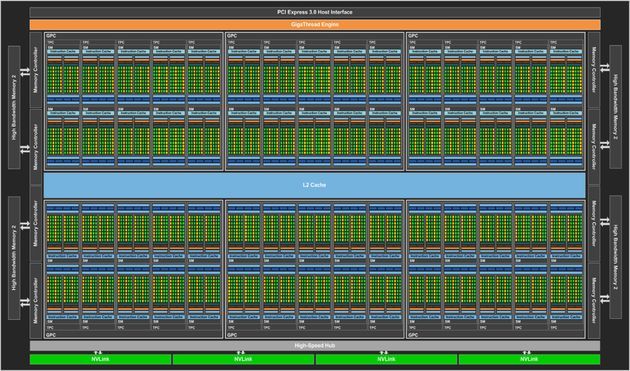

Schemat procesora graficznego Pascal GP100
Przy okazji poznaliśmy specyfikację wcześniej wspomnianego rdzenia Pascal GP100 – najpotężniejszego przedstawiciela nowej serii (również pod względem budowy, bo składa się on z bagatela 15,3 mld tranzystorów i zajmuje powierzchnię 610 mm2). Układ został wyposażony w 60 bloków SM, które łączenie dają 3840 rdzeni CUDA i 240 jednostek teksturujących. Oprócz tego udostępniono nawet 16 GB pamięci HBM2 4096-bit (8 kontrolerów o magistrali 512-bit)
| Układ graficzny | Kepler GK110 | Maxwell GM200 | Pascal GP100 |
| Technologia | 28 nm | 28 nm | 16 nm |
| Tranzystory | 7,1 mld | 8 mld | 15,3 mld |
| Powierzchnia | 551 mm2 | 601 mm2 | 610 mm2 |
| Bloki SM | 15 | 24 | 60 |
| Procesory strumieniowe | 2880 | 3072 | 3840 |
| Jednostki teksturujące | 240 | 192 | 240 |
| Jednostki rasteryzujące | 48 | 96 | ? |
| Pamięć wideo | GDDR5 384-bit | GDDR5 384-bit | HBM2 4096-bit |
Porównanie topowych procesorów graficznych z generacji Kepler, Maxwell i Pascal

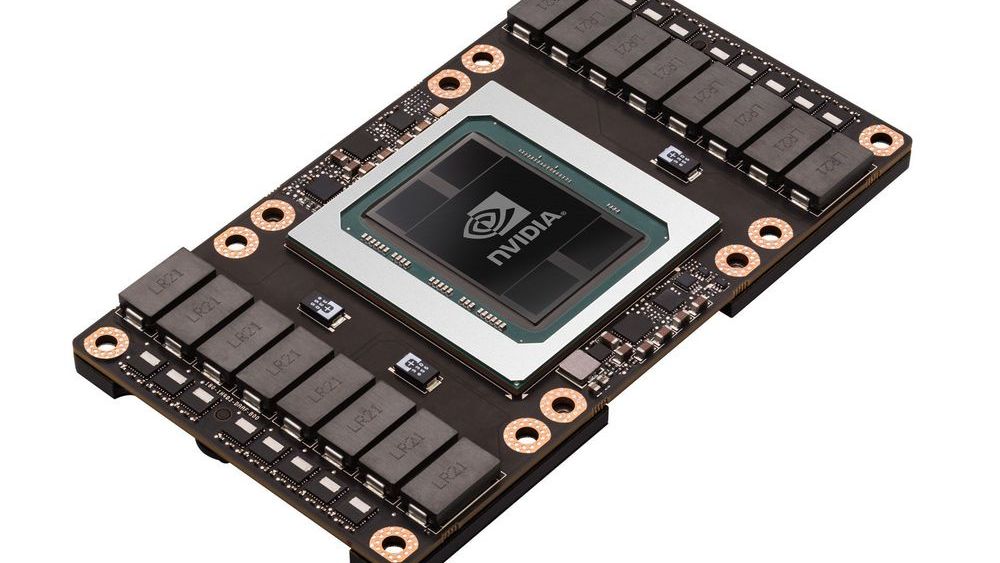

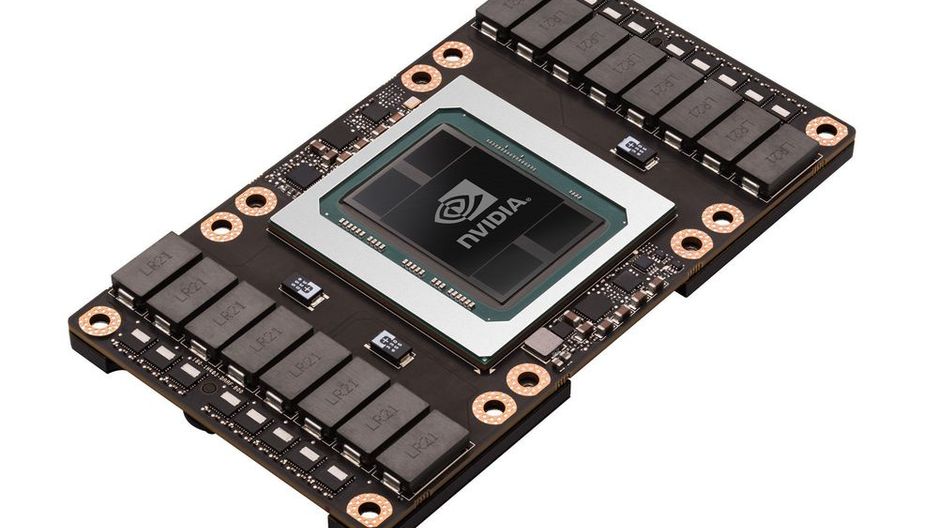

Układ graficzny Pascal GP100 początkowo znajdzie zastosowanie na rynku profesjonalnym, lecz na oficjalną premierę przyjdzie nam jeszcze trochę poczekać – autorskie rozwiązania (jak np. Tesla P100) pojawią się przed końcem roku, natomiast partnerzy Nvidii mają je wydać dopiero w pierwszym kwartale 2017 roku.
Aktualizacja 06.04.2015 18:30
Redaktorzy z francuskiego serwisu Hardware dotarli do interesujących wiadomości - twierdzą oni bowiem, że układ graficzny Pascal GP100 został zaprojektowany głównie z myślą o profesjonalnych kartach graficznych z serii Quadro i Tesla, natomiast w "cywilnych" modelach GeForce zostanie zastosowana całkowicie inna konstrukcja wykorzystująca pamięci GDDR5 lub GDDR5X. Co więcej, rdzeń ten podobno już jest na ukończeniu i niedługo zostanie zaprezentowany. Czekamy zatem na kolejne informacje.
Źródło: Nvidia, VideoCardz, TechPowerUp, Hardware
