Firma Nvidia, podczas targów SIGGRAPH 2013 w Anaheim Convention Center w Kalifornii, ujawnił nowe informacje na temat jednostki graficznej, która zostanie zintegrowana wewnątrz procesora mobilnego Tegra 5 „Project Logan”.
Pierwsze informacje na temat układu Project Logan (nieoficjalnie znanego pod nazwą Tegra 5, następcy obecnego procesora Tegra 4/Tegra 4i), zaprezentowano już podczas marcowej konferencji GPU Technology Conference 2013. Konstrukcja ta zostanie wykonana w 28-nanometrowym procesie technologicznym i będzie miała postać układu SoC (System-on-a-chip). Poniżej możecie zobaczyć występienie Jen-Hsun Huanga, a więc szefa koncernu Nvidia, na temat planowanych procesorów mobilnych - w tym także Tegry 5.
Zintegrowana w procesorze jednostka graficzna bazuje na architekturze Kepler i podobnie jak jej więksi „bracia” dla laptopów, komputerów stacjonarnych, stacji roboczych i superkomputerów, obsługuje interfejsy programowania OpenGL ES 3.0, OpenGL ES, DirectX 11 i CUDA 5.0, a także Teselację. Producent wyposażył ją w 192 rdzenie CUDA (w przypadku Tegry 4 jest ich tylko 72), natomiast jej pobór mocy oszacowano na 2 W.
Ponadto chwali się on, że Project Logan oferuje 3-krotnie większą wydajność w przeliczeniu na wat pobieranej mocy względem tabletu Apple iPad 4, natomiast jej wydajność (niestety wyrażona tylko w relatywistycznych jednostkach) „bije” konsolę Sony PlayStation 3 czy nawet kartę graficzną GeForce 8800 GTX.

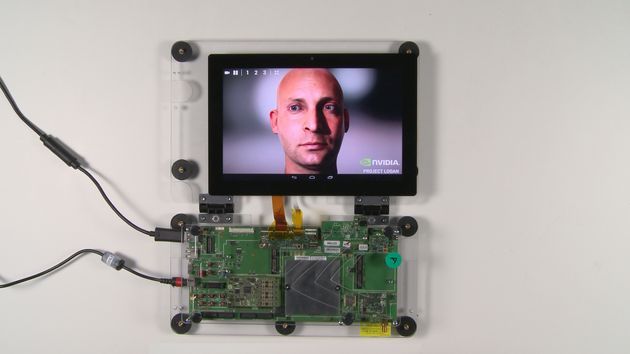

Na konferencji nie mogło również zabraknąć demonstracji układu Logan – w tym przypadku jednak we wczesnej wersji inżynieryjnej. Premiera procesora została zapowiedziana na przyszły rok, a docelowo powinna ona znaleźć zastosowanie w wydajniejszych smartfonach i tabletach. Powyżej i poniżej możecie jeszcze zobaczyć dwa dema technologiczne, które prezentują potencjał nadchodzącej konstrukcji.
