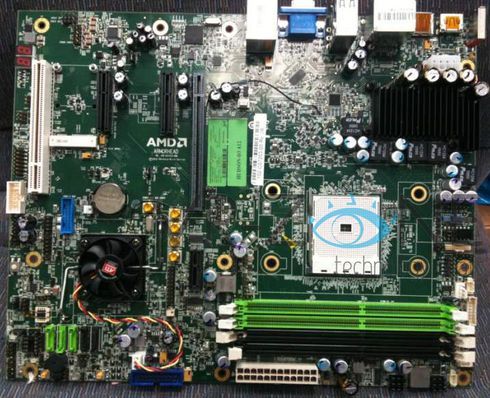

Jakiś czas temu pisaliśmy o nieoficjalnych zdjęciach układu APU AMD Llano oraz podstawki dla niego. Rewers układu był prawie w całości pokryty konektorami – tylko niewielki obszar w jego centrum oraz cztery miejsca w jego pobliżu były pozbawione pinów. Jak się okazuje fotografie te mogą być wiarygodne, bowiem do sieci trafiło zdjęcie płyty głównej AMD dla tych procesorów.
Od razu, po spojrzeniu na konstrukcję, widać chaos, który panuje w rozplanowaniu elementów na ciemnozielonym laminacie formatu ATX. Jest to spowodowane faktem, iż model ten służy do testów i prawdopodobnie – w przeciwieństwie do płyt intela – nigdy nie trafi do sprzedaży. Za zasilanie procesora odpowiada 5-fazowa sekcja zasilania, schłodzona niedużym radiatorem. Trzeba przyznać, że biorąc pod uwagę zintegrowanie w układzie w miarę wydajnego układu graficznego, sekcja prezentuje się dosyć skromnie.
Podstawka FM1 ma bardzo małe wymiary, a można ją porównać do złącza 478 Intela - jednego z najmniejszych, desktopowych gniazd w historii. Dla pamięci przeznaczono cztery banki pamięci DDR3, obsługujące tryb dwukanałowy.
Karty rozszerzeń można umieszczać w jednym porcie PCI-Express x16, dwóch PCI-Express x4, jednym PCI-Express x1 (zamontowanym poniżej PCI-Express x16), jednym zwykłym PCI oraz rzadko spotykanym na płytach głównych, laptopowym miniPCI-Express. Tuż przy porcie PCI znalazł się wyświetlacz diagnostyczny, na pewno w jakimś stopniu ułatwiający testy na inżynieryjnej wersji płyty głównej. Mostek Hudson-D3 (A75 FCH) chłodzi oprócz radiatora także niewielki wentylator – czyżby wydzielał duże ilości ciepła? Na dolnej krawędzi laminatu AMD umieściło łącznie pięć gniazd SATA – trzy o przepustowości 6 Gb/s i dwa o przepustowości 3 Gb/s. Między nimi, a bankami pamięci widać jeszcze gniazdo do wyprowadzenia zewnętrznych portów USB 3.0 (na przykłąd na front obudowy).

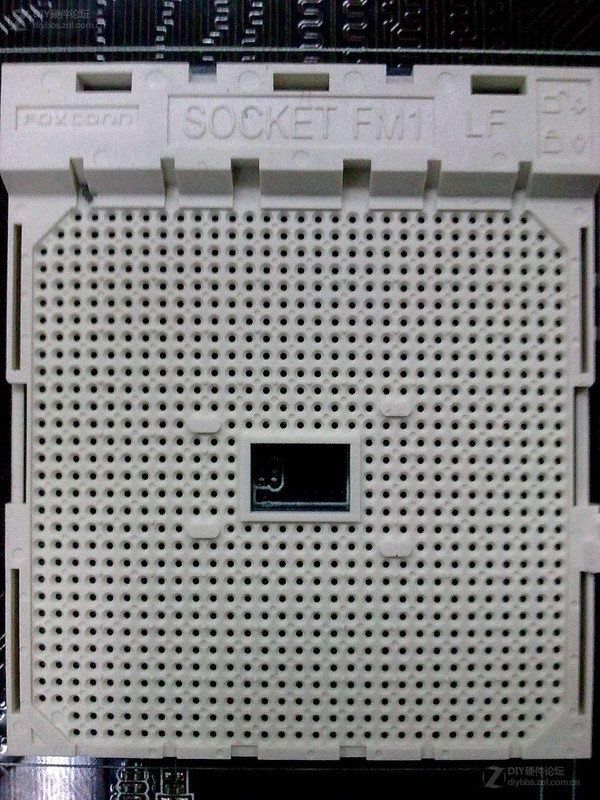

podstawka AMD FM1 pod układy APU Llano
Na dosyć skromnym, tylnym panelu znajdziemy:
- wyjścia zintegrowanego układu graficznego – D-SUB, DVI, HDMI,
- cztery porty USB 2.0,
- dwa porty USB 3.0,
- złącze RJ45 gigabitowej karty sieciowej,
- wejście i wyjścia zintegrowanej karty dźwiękowej,
źródło: vr-zone.com, computerbase.de
