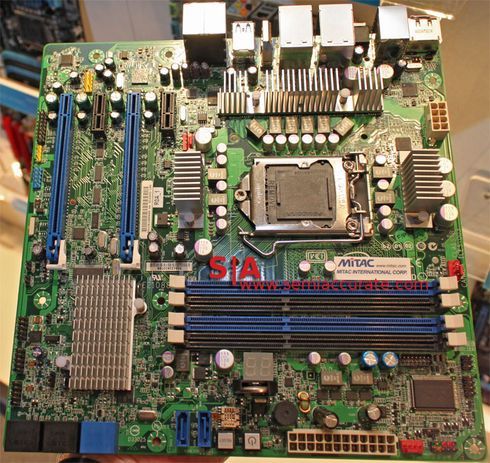

Jakiś czas temu pisaliśmy o planach wprowadzenia na rynek chipsetu Z68. Zapowiada się, że Intel po premierze płyt z chipsetami P67 i H67, wprowadzi na rynek również ten układ. Skąd takie podejrzenia? Na targach na Tajwanie dostrzeżono płytę główną formatu mATX, ktora bardzo pasuje na produkt wyposażony w chipset Z68. Co prawda nie wiadomo o niej zbyt wiele, ale można podpatrzeć parę szczegółów.
Konstrukcja ta jest prawdopodobnie testową płytą Intela, co potwierdza logo producenta zasłonięte przez naklejkę firmy MITAC oraz charakterystyczny dla niego sposób oznaczenia numeru seryjnego. Co ważne, na stronie Intela nie widnieje podobna do tej konstrukcja. Biorąc pod uwagę także komponenty umieszczone na laminacie nie wydaje się również możliwe, aby produkt z wysokiej półki mógł być skierowany na rynek OEM.
Za zasilanie procesora odpowiada aż 10 faz zasilania chłodzonych radiatorami, co w przypadku zwykłych konstrukcji formatu mATX jest raczej niespotykane. Jak wiadomo pokaźną liczbę faz zasilania stosuje się tylko w produktach skierowanych dla graczy. Podobnie jak w przypadku innych płyt dla procesorów Sandy Bridge na laminacie znalazły się cztery banki pamięci DDR3, obsługujące moduły w trybie dwukanałowym.
Dla kart rozszerzeń udostępniono po dwa porty PCI Express x16 oraz x1. Między dwoma portami PCI-Express x16 można zauważyć cyfrowe przełączniki, pozwalające na pracę w trybie x8 - warto zaznaczyć, że chipset H67 takich funkcji nie oferował. Na dolnej krawędzi płyty zostały umieszczone po cztery gniazda SATA II 3 Gb/s i SATA III 6 Gb/s oraz przydatny overclockerom wyświetlacz diagnostyczny oraz przyciski łatwego włączania i restartowania komputera.

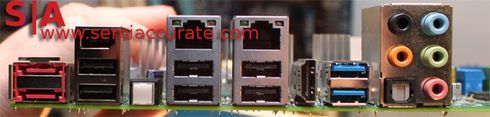

Tylny panel wygląda bardzo intrygująco. Przede wszystkim brak tu złącza PS/2, a port HDMI (który ma być wspierany przez chipset Z68) został zainstalowany poprzecznie. Pozostałe porty to: sześć USB 2.0, dwa USB 3.0, dwa porty eSATA, FireWire. Nie zabrakło również złącz dwóch kart sieciowych oraz karty dźwiękowej z optycznym S/PDIF.
