Płyty główne z LGA 2011 i Intel X79 dla Sandy Bridge-E

Tym razem proponujemy wam przegląd sześciu płyt dla podstawki LGA 2011, wśród których znalazły się konstrukcje takich producentów jak Asus, Gigabyte, Intel oraz MSI. Procesory Sandy Bridge-E wymusiły powstanie nowej podstawki (2011) oraz chipsetu, którym jest Intel X79. Przyglądając się możliwościom nowego chipsetu X79, nie sposób ukryć rozczarowania. Praktycznie nie wnosi on żadnych nowych funkcjonalności w stosunku do P67. Nadal brakuje domyślnej obługi standardu USB 3.0, a liczba portów SATA III (6 Gb/s) jest ograniczona do dwóch. Dzięki kontrolerom PCI-E oraz RAM zainstalowanym w procesorze, platforma 2011 ma jednak możliwość czterokanałowej obsługi pamięci oraz oferuje aż 40 linii PCI Express (platforma 1155 miała ich jedynie 16).Na diagramie powyżej brakuje informacji na temat interfejsu PCI Express 3.0, ale było to najprawdopobniej spowodowane brakiem odpowiednich certyfikatów ze strony Intela - wszystkie testowane przez nas płyty mają złącza PCI Express x16 trzeciej generacji. Asus Sabertooth X79 i Gigabyte X79-UD3Platforma 1155 (Sandy Bridge) miała bardzo skromne możliwości podkręcania. Praktycznie byliśmy ograniczeni do OC za pomocą mnożnika procesora, ale tylko przy użyciu odpowiedniej wersji chipsetu (P67 lub Z68) oraz procesorów z serii K, z odblokowanym mnożnikiem. Na szczęście platforma 2011 znosi te przykre ograniczenia (chociaż nie każdy model CPU pozwoli na dowolne podkręcanie).  Płyta Zakres BCLK (MHz) Mnożniki BCLK Intel DX79SI 90-147 x1, x1,25, x1,33, x1,67 Asus P9X79 Pro 80-300 x1, x1,25, x1,33, x1,67, x2,50 Asus Sabertooth X79 80-300 x1, x1,25, x1,33, x1,67, x2,50 Gigabyte X79-UD3 80-133 x1, x1,25, x1,33, x1,67, x2,50 Gigabyte X79-UD7 80-133 x1, x1,25, x1,33, x1,67, x2,50 MSI X79A-GD65 90-200 x1, x1,25, x1,33, x1,67  Powróciła możliwość manipulacji magistralą systemową BCLK oraz pojawiła się całkowita nowość - mnożniki BCLK. Dzięki temu możliwości podkręcania Sandy Bridge-E stają się naprawdę imponujące. Każdy z producentów umożliwia OC w nieco innym zakresie. Niektóry płyty są dodatkowo wyposażone w dedykowane rozwiązania poświęcone podkręcaniu.Gigabyte X79-UD7Procesory Sandy Bridge-E nominalnie obsługują pamięci DDR3 1600MHz, jednak oczywiście nie ma problemu z zastosowaniem RAM o wyższym taktowaniu. Testowane przez nas płyty umożliwiały wybór następujących taktowań pamięci:  Płyta Taktowania modułów pamięci (MHz) Intel DX79SI 800/1066/1333/1600 Asus P9X79 Pro 800/1066/1333/1600/1866/2133/2400 Asus Sabertooth X79 800/1066/1333/1600/1866/2133/2400 Gigabyte X79-UD3 800/1066/1333/1600/1866/2133/2400/2666/2933/3200 Gigabyte X79-UD7 800/1066/1333/1600/1866/2133/2400/2666/2933/3200 MSI X79A-GD65 800/1066/1333/1600/1866/2133/2400  Uwagę zwracają pordukty firmy Gigabyte, która pozwoliła sobie na "małe" szaleństwo i udostępniła wybór taktowania modułów DDR3 na naprawdę wysokim poziomie. Przyjrzyjmy się więc bliżej wszystkim konstrukcjom.

 Płyta utrzymana jest w charakterystycznej dla Asusa kolorystyce. Wyposażona jest w osiem slotów RAM i pozwala na zainstalowanie 64 GB pamięci. Płyta pozwala też na obsługę 3-way NVIDIA SLI i AMD CrossFireX. Obsługa dźwięku realizowana jest przez układ Realtek ALC898.      Ciekawe rozwiązania: Dual Intelligent Processors (TPU + EPU) - procesory odpowiedzialne za podkręcanie i zarządzanie energią Asus SSD Caching - użycie SSD jako pamięci podręcznej dysku talerzowego USB 3.0 Boost - przyśpieszenie transmisji danych przez porty USB 3.0

 Kolejna przedstawicielka rodziny Sabertooth, czyli serii płyt mającej zapewnić największą stabilność podczas pracy, zwraca uwagę aktywnym chłodzeniem chipsetu. Mały wiatraczek na szczęście jest bardzo cichy, a dodatkowe chłodzenie przyda się podczas pracy w ekstremalnych warunkach. Płyta wyposażona jest w osiem slotów RAM i pozwala na zainstalowanie 64 GB pamięci. Obsługuje też Quad NVIDIA SLI i Quad AMD CrossFireX (maksymalnie dwie dwuprocesorowe karty). Z kolei obsługa dźwięku realizowana jest przez układ Realtek ALC892.    Ciekawe rozwiązania: Thermal Armour - system ułatwiający odprowadzania ciepła Thermal Radar - system czujników temperatury pokrywający całą powierzchnię płyty Asus SSD Caching - użycie SSD jako pamięci podręcznej dysku talerzowego USB 3.0 Boost - przyśpieszenie transmisji danych przez porty USB 3.0

 Najtańsza płyta w naszym zestawieniu prezentuje się po prostu świetnie. O ile wcześniej płyty Gigabyte nie imponowały wyglądem, to obecnie po prostu cieszą oko. Płyta wyposażona jest w cztery sloty RAM, które umożliwiają wykorzystanie 32GB pamięci. Obsługą dźwięku zajmuje się układ Realtek ALC898.       Ciekawe rozwiązania: 3D BIOS Dual UEFI - ochrona płyty przed uszkodzeniem dzięki zdublowaniu układu zawierającego EFI 4-way SLI/CrossFireX - możliwość wykorzystania czterech kart graficznych naraz GIGABYTE On/Off Charge - technologia szybkiego ładowania iPhone'a, iPada i iPoda

 Kolejna świetnie wyglądająca płyta ze stajni Gigabyte. UD7 prezentuje już bardziej agresywną stylistykę, ale producent nie popadł tu w przesadę. Płyta oferuje cztery sloty RAM i umożliwia wykorzystanie 32GB pamięci. Obsługą dźwięku zajmuje się układ Realtek ALC898.     Ciekawe rozwiązania: 3D BIOS Dual UEFI - ochrona płyty przed uszkodzeniem dzięki zdublowaniu układu zawierającego EFI 4-way SLI/CrossFireX - możliwość wykorzystania czterech kart graficznych naraz Bluetooth 4.0 i WiFi 802.11n OC-Touch - przyciski na PCB do podkręcania i zmiany zasilania w czasie rzeczywistym

 Na tylnym panelu znajdziemy łączony port PS2, przycisk OC odpowiedzialny za podkręcanie, przełącznik EFI oraz przycisk kasujący pamięć CMOS, osiem portów USB 2.0, dwa porty USB 3.0 (możliwość wyprowadzenia dwóch kolejnych portów za pomocą złącza pinowego na PCB), optyczne wyjście S/PDIF oraz pięć portów mini-jack do obsługi dźwięku.    UD7 ma cztery sloty PCI Express x16 (3.0) - elektrycznie jest to 2x 16 i 2x 8. W przypadku podłączenia czterech karta graficznych wszystkie sloty działają z predkością x8. Dodatkowo znajdziemy trzy sloty PCIe x1. Gigabyte X79-UD7 ma też sześć portów SATA III i cztery porty SATA II.  3D UEFI BIOS firmy Gigabyte umożliwia również przejście w tryb zaawansowany, gdzie otrzymujemy dostęp do wszystkich niezbędnych opcji.      Gigabyte X79-UD7   plusy:  • PCIe 3.0 • 4-way SLI/CrossFireX • 6 portów SATA III • Dual UEFI • Dodatkowe opcje do OC • Bluetooth 4.0 i WiFi 802.11n w zestawie   minusy: • tylko dwa porty USB 3.0 na tylnym panelu • brak eSATA • wysoka cena Sugerowana cena producenta: ok 1341 zł

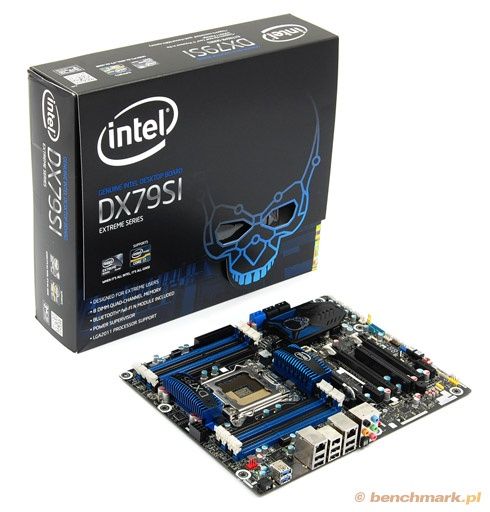

 Na tylnym panelu znajdziemy dwa porty USB 3.0 (możliwość wyprowadzenia dwóch kolejnych portów za pomocą złącza pinowego na płytce drukowanej), sześć portów USB 2.0, dwa porty LAN, FireWire (IEEE 1394a), optyczne wyjście S/PDIF oraz pięć portów mini jack do obsługi dźwięku.Na płycie znajdują się trzy sloty PCI Express (na oficjalnej stronie Intela znajduje się informacja o PCIe w wersji 3.0, więc należy wnioskować, że proces certyfikacji przebiegł pomyślnie), z czego dwa pracują z pełną prędkością x16, a trzeci tylko x8. Dodatkowo na PCB znajdziemy dwa sloty PCIe x1, jeden slot PCI, wyświetlacz diagnostyczny oraz przyciski Power i Reset.  Do dyspozycji pozostawiono jedynie dwa porty SATA III i cztery porty SATA II.    Jest to jedyna płyta w zestawieniu, która nie ma nowoczesnego EFI, a udostępnia "klasyczny" BIOS. Słowo "klasyczny" umieściliśmy w cudzysłowie, bo BIOS Intela różni się od tych znanych z płyt innych producentów. Warto zwrócić uwagę na to, że płyty Intela umożlwiają naprawdę błyskawiczny start komputera z pominięciem POST - jest to niezwykle istotne dla osób, które cenią sobie szybkie ładowanie systemu operacyjnego tuż po włączeniu komputera.    Intel DX79SI   plusy:  • PCIe 3.0 • błyskawiczny start komputera dzięki Fast Boot • osiem slotów RAM • dwa porty LAN • znakomite zarządzanie energią w stanie spoczynku   minusy: • brak EFI • tylko dwa porty USB 3.0 na tylnym panelu • brak eSATA • tylko dwa porty SATA III • wysoka cena Sugerowana cena producenta: ok 1100 zł

 Płyta MSI należy do klasy Military Class III, co ma zapewnić najlepszą jakość podzespołów. Kolorystyka jest typowa dla MSI. X79A-GD65 ma osiem slotów, co umożliwia zainstalowanie 64GB pamięci. Obsługą dźwięku zajmuje się układ Realtek ALC892.    Ciekawe rozwiązania: Winki 3 - mini system operacyjny z dostępem do podstawowych funkcji punkty pomiarowe napięć  OC Genie II - automatyczne podkręcanie za pomocą jednego przycisku

 Na tylnym panelu znajdziemy łączony port PS2, osiem portów USB 2.0, dwa porty USB 3.0 (możliwość wyprowadzenia dwóch kolejnych portów za pomocą złącza pinowego na PCB), optyczne i koncentryczne wyjście S/PDIF, FireWire (1394a), LAN oraz sześć portów mini-jack do obsługi dźwięku.  X79A-GD65 ma trzy sloty PCI Express x16 trzeciej generacji oraz dwa sloty PCI Express x16 drugiej generacji. Sloty PCIe 3.0 mają konfigurację x16, x16 oraz x8, natomiast PCIe 2.0 jedynie x1. Dodatkowo znalazło się miejsce na jeden slot PCIe x1. Płyta udostępnia cztery porty SATA III (dwa dodatkowe dzięki kontrolerowi ASMedia ASM 1061) i cztery porty SATA II.  Druga generacja ClickBIOS to nowy wygląd i funkcjonalność, co - przyznajemy - przyjęliśmy z ulgą. Poprzednia wersja EFI była przekombinowana i zawierała zupełnie zbędne elementy, jak np. gry! Aktualny interfejs nie prezentuje się może tak efektownie jak rozwiązania Gigabyte czy Asusa, ale jest bardzo przejrzysty i wygodny w obsłudze.    MSI X79A-GD65   plusy:  • PCIe 3.0 • wysokiej klasy podzespoły • osiem slotów RAM • energooszczędna   minusy: • wysoka cena • tylko dwa porty USB 3.0 na tylnym panelu • brak eSATA Sugerowana cena producenta: ok. 1249 zł

Wszystkie testy przeprowadzaliśmy przy domyślnych ustawieniach EFI/BIOS (dla pewności pamięć CMOS była resetowana). Wszystkie płyty uruchamiały się bez problemów. Taktowanie RAM wynosiło 1333 MHz. Tutaj mała uwaga - większość testowanych przez nas płyt miała drobne problemy przy wczytywaniu profilu XMP 1600 MHz, co było zapewne spowodowane niedopracowaniem EFI. Bywały wypadki, że ustawienie XMP w EFI skutkowało błędnym działaniem Turbo (pomimo ustawień Auto) - wszystkie rdzenie procesora mogły zostać "potraktowane" mnożnikiem 39, wzrastała wydajność, ale i oczywiście pobór energii (nawet do 80W przy obciążeniu).PC Mark 7[punkty] PCMark Score Asus Sabertooth X79 5026 Gigabyte X79-UD7 4993 Asus P9X79 Pro 4970 Intel DX79SI 4961 Gigabyte X79-UD3 4955 MSI X79A-GD65 4935   Asus P9X79 ProPC Mark 7[punkty] Lightweight Score Gigabyte X79-UD7 4690 Asus Sabertooth X79 4689 MSI X79A-GD65 4645 Intel DX79SI 4569 Asus P9X79 Pro 4563 Gigabyte X79-UD3 4508   Asus Sabertooth X79PC Mark 7[punkty] Productivity Score Asus P9X79 Pro 4950 Asus Sabertooth X79 4933 Gigabyte X79-UD7 4928 MSI X79A-GD65 4924 Gigabyte X79-UD3 4886 Intel DX79SI 4880  Gigabyte X79-UD3PC Mark 7[punkty] Creativity Score Asus Sabertooth X79 4911 Gigabyte X79-UD7 4888 Asus P9X79 Pro 4870 Intel DX79SI 4866 Gigabyte X79-UD3 4816 MSI X79A-GD65 4790  Gigabyte X79-UD7PC Mark 7[punkty] Entertainment Score Gigabyte X79-UD7 5524 Asus Sabertooth X79 5507 Gigabyte X79-UD3 5366 Asus P9X79 Pro 5321 Intel DX79SI 5223 MSI X79A-GD65 5211   Intel DX79SIPC Mark 7[punkty] Computation Score Asus Sabertooth X79 5650 Gigabyte X79-UD7 5647 MSI X79A-GD65 5545 Asus P9X79 Pro 5520 Gigabyte X79-UD3 5478 Intel DX79SI 5364   MSI X79A-GD65PC Mark 7[punkty] System Storage Score MSI X79A-GD65 4507 Asus P9X79 Pro 4474 Asus Sabertooth X79 4466 Gigabyte X79-UD3 4437 Intel DX79SI 4425 Gigabyte X79-UD7 4366  Wszystkie płyty wyposażone są w ten sam chipset, procesor, kartę graficzną oraz dysk. Różnice w wynikach są wyłącznie kosmetyczne, chociaż część modeli zdecydowanie częściej pojawia się w czołówce.

Benchmark Turbine sprawdza wydajność komputera w najbardziej popularnych trybach wizualizacji w aplikacjach CAD.RedWay3D CAD Turbine: 1920 x 1080[punkty] Real-time viewport Asus Sabertooth X79 3329 Asus P9X79 Pro 3324 Gigabyte X79-UD7 3306 MSI X79A-GD65 3305 Gigabyte X79-UD3 3304 Intel DX79SI 3289  RedWay3D CAD Turbine: 1920 x 1080[punkty] High quality real-time Asus Sabertooth X79 3105 Asus P9X79 Pro 3085 Gigabyte X79-UD3 3072 Intel DX79SI 3070 Gigabyte X79-UD7 3070 MSI X79A-GD65 2978  RedWay3D CAD Turbine: 1920 x 1080[punkty] Dynamic ambient occlusion Asus Sabertooth X79 1270 Asus P9X79 Pro 1270 Gigabyte X79-UD3 1270 Gigabyte X79-UD7 1270 Intel DX79SI 1270 MSI X79A-GD65 1270  RedWay3D CAD Turbine: 1920 x 1080[punkty] Hybrid ray-tracing Asus Sabertooth X79 306 Asus P9X79 Pro 305 Gigabyte X79-UD7 295 MSI X79A-GD65 290 Gigabyte X79-UD3 283 Intel DX79SI 279    Gigabyte X79-UD7 i Asus P9X79 ProRedWay3D CAD Turbine: 1920 x 1080[punkty] Total score Asus Sabertooth X79 1416 Asus P9X79 Pro 1412 Gigabyte X79-UD7 1404 Intel DX79SI 1388 Gigabyte X79-UD3 1383 MSI X79A-GD65 1355  Ponownie różnice pomiędzy płytami są minimalne bądź wręcz żadne (test Dynamic Ambient Occlusion). Asus Sabertooth najczęściej ląduje na pierwszym miejscu, ale przewaga tej płyty nad innymi konstrukcjami jest znikoma.

W testach wykorzystaliśmy benchmark wbudowany w grę. W wersji Steam wyboru benchmarka dokonujemy po naciśnięciu prawego przycisku myszy na tytule gry.Total War: Shogun 2 - 1920 x 1080[średnie kl./s] DirectX 11, High Asus Sabertooth X79 51,9 Gigabyte X79-UD7 51,9 Asus P9X79 Pro 51,8 Intel DX79SI 51,8 Gigabyte X79-UD3 51,7 MSI X79A-GD65 51,6  Total War: Shogun 2 - 1280 x 720[średnie kl./s] DirectX 11, Balanced Asus Sabertooth X79 130,1 Gigabyte X79-UD7 130,0 MSI X79A-GD65 130,0 Asus P9X79 Pro 129,9 Gigabyte X79-UD3 129,8 Intel DX79SI 128,9  Niezależnie czy karta graficzna generuje 50 czy 120 klatek na sekundę, wyniki wszystkich platform są w zasadzie identyczne. Różnice są na poziomie błędu pomiarowego. Procesory Sandy Bridge-E będą sprawdzać się w grach równie dobrze jak Sandy Bridge, jednak ten segment zdecydowanie nie celuje w branżę rozrywkową.
