Kilka słów o chipsecie SiS
Jak już zapowiadaliśmy wcześniej na stronie głównej, zdecydowaliśmy się poczuć najnowszego SiS'a 655TX na własnej skórze. Nasz stosunek do chipsetów SiS jest - a przynajmniej był do tej pory - raczej chłodny. Faktem jest, że na chipsetach tej marki widnieje wiele skaz, które ciągną się za nią do dziś, zniechęcając do budowania platformy opartej na tych chipsetach i tak na dobrą sprawę nie wiemy już, czy na dzień dzisiejszy są to konstruktywne obawy, czy już tylko przesądy.
Na to pytanie częściowo odpowiada nasza ankieta "Czy kupiłbym płytę z SiS'em" w której odpowiedzieliście na kilka pytań. Na około 500 odpowiadających, opinie były takie:
- Czy kupiłbyś płytę z SiS'em?
- TAK, kupiłbym jakąkolwiek płytę z SiSem : 62
- kupiłbym SiSa, jednak tylko na markowej płycie : 179
- kupiłbym, gdyby ktoś zagwarantował mi, że będzie OK : 26
- jednak wolałbym coś na Intelu : 60
- słyszałem, że ten SiS nie jest najlepszy : 21
- osobiście miałem przykre doświadczenia z SiS'em : 71
- mając taki chipset miałbym świadomość, że mam coś gorszego : 70
Jak zatem widać ponad 50% wszystkich głosów, to jednak przesądy.
Dwa tygodnie temu z Gigabyte Polska przyjechała do nas najnowsza płyta główna Gigabyte GA-8S655TX Ultra, której sercem jest układ SiS 655TX. Tym razem postanowiliśmy nie ograniczać się do zwykłych, dwudniowych testów, lecz na całe dwa tygodnie wstawić w/w płytę do naszego redakcyjnego komputera, aby na własnej skórze poczuć wydajność, stabilność i funkcjonalność chipsetu SiS 655TX. Położyliśmy na szale wszystkie nasze dane (aczkolwiek przed włożeniem płyty zrobiliśmy ghosta dysku;), czas, no i przede wszystkich "święty spokój". I nie zwlekając z odpowiedzią, żadnego z wymienionych na szczęście nie straciliśmy, co ostatecznie oznacza, że platforma SiS wraca do łask.
Pod trzech dniach już całkowicie zapomniałem, że w komputerze jest płyta oparta na chipsecie SiS, a nie intelu 865PE. Oczywiście wiele walorów użytkowych sama płyta zawdzięcza Gigabyte'owi a nie chipsetowi SiS. Są to między innymi DualBIOS, @BIOS, Q-Flash, Xpress Install i Xpress Recovery, EasyTune 4 czy funkcja Smart FAN.

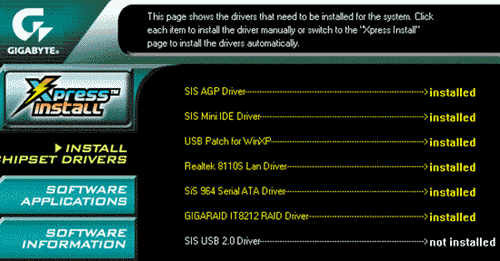

szybka i łatwa instalacja wszystkich sterowników przy użyciu funkcji Xpress Install

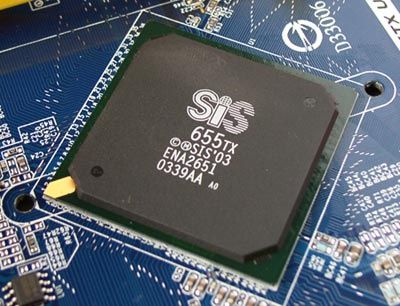

Zobaczmy co ma nam do zaoferowania sam chipset SiS655TX:
- jako mostek północny:
- pełna obsługa procesorów Intel Pentium 4 oraz Celeron typu Socket 478
- obsługa technologii Hyper-Threading
- obsługa szyny FSB 800/533/400 MHz
- obsługa do 4 GB pamięci DDR 400/333, w trybie dwu-kanałowym
- obsługa złącza AGP 8X/4X
- MuTIOL 1G - połączenie pomiędzy mostkami północnym i południowym o przepustowości 1GB/s. Dwukierunkowy transfer danych z częstotliwością 533 MHz.
- technologia SiS Advanced HyperStreaming Engine - inteligentna kontrola strumienia danych, przepływającego z urządzeń peryferyjnych do układów chipsetu, pomiędzy mostkami północnym i południowym, magistralą systemową, do pamięci i interfejsu graficznego.
jako mostek południowy kontroler SiS 964: - obsługa do 6 złączy PCI ver 2.3
- kontroler ATA133/100/66 obsługujący do 4 urządzeń
- obsługa dwóch portów Serial ATA 1.0, z trybem RAID 0, RAID 1 i JBOD
- obsługa do 8 portów USB 2.0/USB 1.1
- obsługa zintegrowanego modemu MC'97 2.3
- obsługa zintegrowanego dźwięku AC'97 2.3,
- obsługa zintegrowanego kontrolera LAN 10/100 Fast Ethernet
- zaawansowane zarządzanie energią ACPI 2.0 i APM 1.2
Oto porównanie podstawowych cech w stosunku do konkurencji:
| VIA PT800 | VIA PT880 | i865P | SIS 655TX | i865PE | |
| obsługa procesorów | mPGA478 | mPGA478 | mPGA478 | mPGA478 | mPGA478 |
| obsługa Hyper Threading | tak | tak | tak | tak | tak |
| obsługa FSB | 400 MHz 533 MHz 800 MHz | 400 MHz 533 MHz 800 MHz | 400 MHz 533 MHz 800 MHz | 400 MHz 533 MHz 800 MHz | 400 MHz 533 MHz 800 MHz |
| obsługa pamięci | SingleChannel DDR 266/333/400 ECC/Non-ECC | DualChannel DDR 266/333/400 ECC/Non-ECC | DualChannel DDR 266/333 Non-ECC | DualChannel DDR 266/333/400 Non-ECC | DualChannel DDR 266/333/400 Non-ECC |
| maksymalna ilość obsługiwanej pamięci | 8 GB | 8 GB | 2 GB | 4 GB | 4 GB |
| obsługiwane konfiguracje FSB/pamięć | 800/400 533/333 400/266 | 800/400 533/333 400/266 | 533/333 400/266 | 800/400 800/333 533/333 | 800/400 800/333 533/333 |
| obsługa portu AGP | AGP x8 (1.5V) | AGP x8 (1.5V) | AGP x8 (1.5V) | AGP x8 (1.5V) | AGP x8 (1.5V) |
| obsługa arch. PCI | PCI 2.3 | PCI 2.3 | PCI 2.3 | PCI 2.3 | PCI 2.3 |
| inne technologie | 8X V-Link (533MB/sec) | 8X V-Link (533MB/sec) | CSA | MuTIOL 1G AHSE | CSA |
Szczegółowe informacje o SiS 655TX można znaleźć na stronie www.sis.com/products/chipsets/oa/pentium4/655tx. Naszą szczególną ciekawość wzbudziła nowa technologia SiS Advanced HyperStreaming. Według SiS'a, AHSE jest zaawansowaną wersją technologii która zapewnia:
- mniejsze opóźnienia przy pojedynczych strumieniach danych,
- wielopotokowość i jednoczesne wykonywanie zadań przy wielu strumieniach danych,
- priorytetowy kanał dla określonego strumienia,
- inteligentną kontrolę przepływów i arbitraż
- zaawansowaną technologię przyspieszającą strumienie danych, między procesorem, pamięcią i mostkiem północnym chipsetu.
Technologia Advanced HyperStreaming korzysta z tych samych możliwości sprzętowych szybkiego odczytu i zapisu, które są właściwe dla HyperStreaming, jest też kompatybilna z identycznym środowiskiem systemowym. AHSE oprócz w/w 5 technologii, zarządza także sprzętem i przydziela zasoby systemowe, takie jak procesor, szyna systemowa, mostek północny chipsetu, kontroler pamięci, interfejs graficzny i wejścia/wyjścia, co rzekomo podnosi wydajność całej platformy komputerowej.

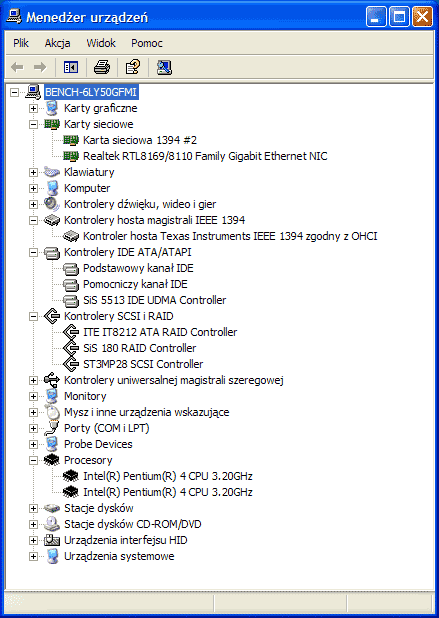

Technologia Hyper-Threading działa bez najmniejszych problemów

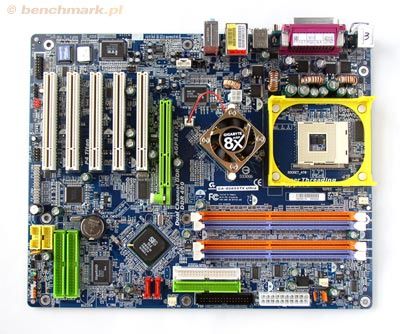

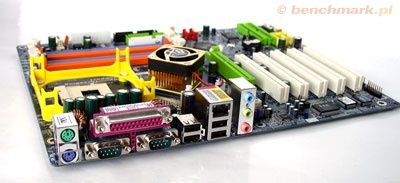

Rzut okiem na płytę Gigabyte GA-8S655TX Ultra
Wyposażona w cztery gniazda pamięci, zdolna do obsługi do 4 GB pamięci w trybie dwukanałowym. Jedno klasyczne gniazdo AGP 8x, 5x PCI, zintegrowany 6-kanałowy kodek audio AC 97 oparty na chipie Realtek ALC658, kontroler LAN Realtek Gigabit, oraz dodatkowy kontoler ITE GigaRAID. Obsługa do 8 urządzeń ATA133/100 i dwóch Serial ATA.
Dwa porty PS/2, dwa COM i LPT, złącza audio dla dźwięku 6-kanałowego (na śledziu dwa wyjścia cyfrowe audio), 4 porty USB 2.0 i wyjście RJ-45 sieciówki. Na drugim śledziu dodatkowe 2 porty USB 2.0 i 2 porty FireWire.

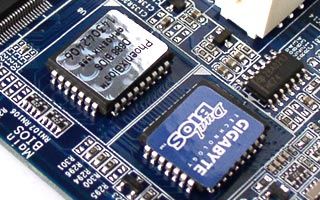

Cecha charakterystyczna Gigabyte to podwójny BIOS. Płyta wyposażona jest w dwa 4Mbit flash ROMy. Druga kość pełni zadanie kopii zapasowej, która automatycznie przywraca oryginalną zawartość w przypadku uszkodzonego głównego BIOS'a. Zawartość drugiej kości biosa też można zmienić, ale nie jest ona dostępna np: dla wirusów.

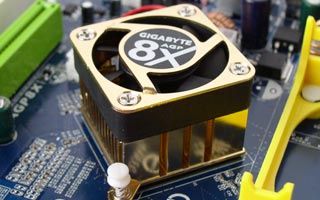

Duży aluminiowy radiatorek z wiatraczkiem, który odpięliśmy od zasilania już po godzinie pracy. Wiatrak nie jest szczególnie głośny, ale my wybitnie cenimy sobie cisze.

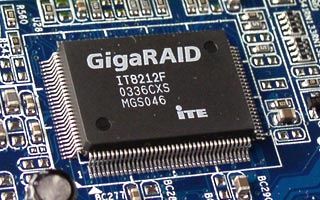

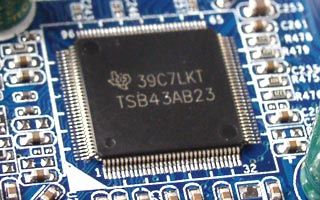

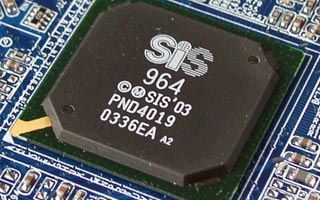

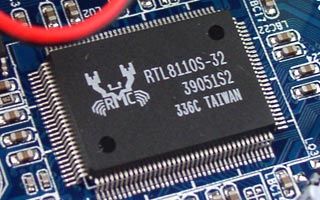

Po lewej kość SiS 964 pełniąca rolę mostka południowego. Po prawej kość Giga RAID - wbrew pozorom nie jest to kość marki Gigabyte, ale ITE. Dzięki niej płyta otrzymała dodatkową obsługę 4 dysków ATA133/100 i RAID (0, 1, 0+1). Na zdjęciach poniżej Gigabitowy kontroler LAN Realteka, oraz dodatkowy kontroler FireWire marki Texas Instruments.

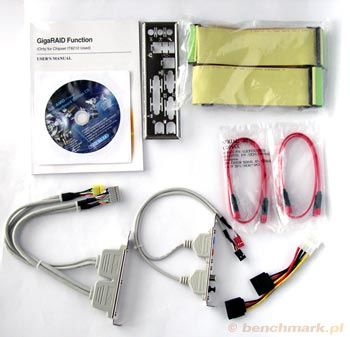

W pudełku wraz z płytą otrzymujemy: 3 kable ATA133, kabel FDD, 2 kable Serial ATA, śledź audio, śledź USB+FireWire, przejściówka zasilania dla dysków SerialATA.
BIOS
Na początek korzystamy z funkcji Gigabyte @BIOS i po 5 minutach mamy zaktualizowany BIOS do najnowszej wersji dostępnej w sieci.

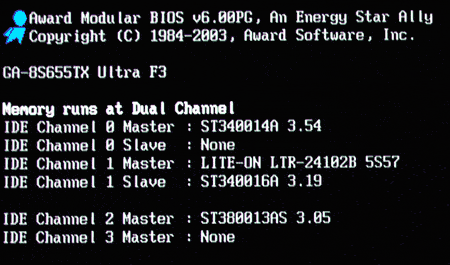

Przy starcie komputera pojawia się najważniejsza dla nas informacja, czyli dwu-kanałowy tryb pracy pamięci RAM.
Zaglądamy do BIOSu w poszukiwaniu najciekawszych funkcji. Jak zwykle w przypadku BIOSów płyt Gigabyte, wszystkie (zaawansowane) funkcje wywołujemy sekwencją CTRL+F1 (przedstawiamy tylko wybrane funkcje)
- Advanced BIOS Features
- CPU Hyper-Threading: włączony/wyłączony
- Flexible AGP 8X : Auto lub 4X

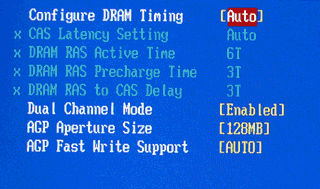

Advanced Chipset Features - Configure DRAM Timing: Auto/Manual
- CAS Latency: 2T, 2.5T, 3T, Auto
- DRAM RAS Active Time: od 6 do 9T
- DRAM RAS Precharge Time: 3T, 2T, 4T
- DRAM RAS to CAS Delay: 3T, 2T, 4T - Dual Channel Mode: włączony/wyłączony
- AGP Aperture Size: od 8 do 256 MB
- AGP Fast Write Support: włączone/wyłączone

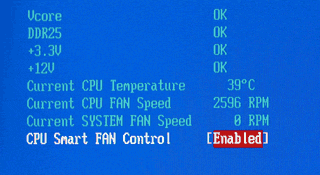

PC Health Status - CPU Smart FAN Control: włączone/wyłączone

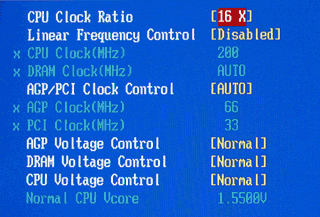

Frequency/Voltage Control - CPU Clock Ratio:
- Linear Frequency Control : wyłączone/ręcznie
- CPU Clock: zakres od 100 do 355 MHz co 1 MHz
- DRAM Clock: w zależności od typu pamięci, od 266 do 670 MHz, w automatycznie wyliczonych częst. - AGP/PCI Clock Control: Auto/ręcznie
- AGP Clock: od 66 do 100 co 1 MHz
- PCI Clock: - AGP Voltage Control: Normal, +0.1V, +0.2V, +0.3V
- DRAM Voltage Control: Normal, +0.1V
- CPU Voltage Control: Normal, zakres od 0.8375V do 1.600V co 0.0025V
Normal CPU VCore: fabryczne napięcie procesora
- TOP Performance : włączone/wyłączone
Pod względem użytecznych funkcji, płyta ta nie ustępuje modelowi GA-8IPE1000, aczkolwiek z pewnością jest uboższa jeśli chodzi o funkcje do automatycznego podnoszenia wydajności, których w i865PE jest sporo. Generalnie BIOS płyty GA-8S655TX Ultra jest dobrze zaopatrzony.

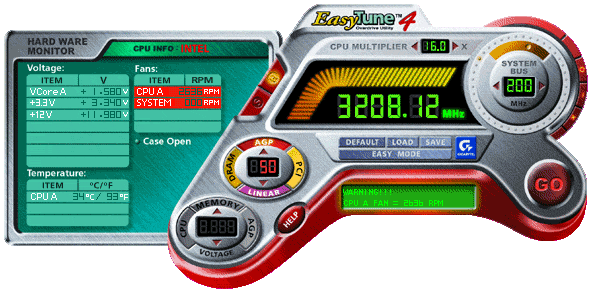

Nad poprawnymi napięciami, temperaturą i prędkością wiatraczków, z poziomu Windows, czuwa program Gigabyte EasyTune4
Platforma testowa:
- procesor: Intel Pentium 4 3.2 GHz (Northwood), HT, FSB 800
- pamięć: 2 x 256 MB DDR400 GeiL
- karta graficzna: ATI Radeon 9700 / Catalyst 4.2
- karta muzyczna: SB Live!
- dyski twarde:
- Seagate Barracuda ATA IV 40 GB ATA100
- Seagate Barracuda 7200.7 40 GB ATA100
- Seagate Barracuda 7200.7 80 GB SATA150 - Napędy optyczne: Nagrywarka LiteON 24x10x40x
- zasilacz: Chieftec HPC-360
Na pierwszy plan wysuwa się znakomita wydajność podsystemu pamięci - zapewne za sprawą udoskonalonej technologi Advanced HyperStreaming. Potwierdzają to aż trzy testy. SiS655TX jest wydajniejszy o około 7-10% od chipsetu i865PE.
Kuleje natomiast mostek południowy, uzyskując dużo słabszą wydajność niż intelowski ICH5.
