Asus A8N32-SLI Deluxe
| najważniejsze cechy | ||
| chipset | nVidia nForce 4-SLI x16 | BIOS Revision 1009 |
| chłodzenie chipsetu | pasywne (Cool-Pipe) | |
| zintegrowany dźwięk | Realtek ALC850 / 8 kanałowy | z 'Audio Sensing' |
| zintegrowany LAN | 1 x nVidia (Marvell) z ActiveArmor 1 x Gigabit Marvell 88E1111 | |
| kontrolery ATA | nForce 4 2 x ATA 133 (4 kanały) 4 x SATA 300 (NVRAID : RAID0, 1, 0+1 i JBOD) | Silicon Image 3132 1 x wewnętrzny SATA 300 1 x zewnętrzny SATA 300 (RAID 0, 1) |
| wyjścia/wejścia | na tylnym panelu 2 x PS/2, LPT, cyfrowe audio, optyczne audio 1 x zew. SATA (On-the-Go) 6 jacków audio 2 x RJ-45, 4 x USB | na płycie 2 x FireWire 3 x USB 2.0 (dla 6 portów) 1 x COM, 1 x Gameport 1 x Game panel CD, AUX 5 x FAN (3-pinowe) |
| wyposażenie (w pudełku) | akcesoria płytka CD, instrukcja eng. mostek SLI (elastyczny), 3 kable SATA, 3 kable zasilania SATA, 2 x ATA100, 1 x FDD | dodatkowe śledzie 1szt z COM, 1szt z 2xUSB + Gameport 1szt z FireWire (duże i małe) |
| dodatkowe oprogramowanie | Norton Internet Security 2005 (trial) WinDVD Suite: WinDVD Platinium 5, WinDVD Creator Platinium 2, DVD Copy 2, Dics Master 2 | |
| cechy szczególne płyty | ASUS AI NOS AI Overclocking ASUS Stack Cool 2 AI NET2, ASUS Instant Music |

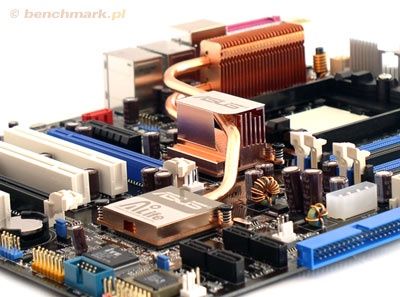

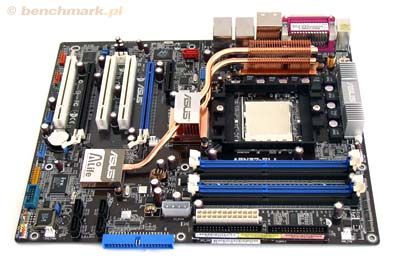

ASUS A8N32-SLI to istne arcydzieło wśród płyt głównych. Podobnie jak w wersji Premium, chipsety są chłodzone pasywnie, przy użyciu technologii Cool-Pipe. Tym razem całość wykonana jest z jeszcze lepiej przewodzącej ciepło miedzi.
Radiatorki odbierają ciepło z chipsetów i przekazują rurką 'heat-pipe' na żeberkowany, miedziany radiator umieszczony nad tylnymi wyjściami płyty. Na niego dmucha powietrze z coolera CPU, 'wydmuchując' z żeberek nagromadzone ciepło.
Całość działa zadziwiająco sprawnie i nawet po kilku godzinach pracy radiatory nie były bardzo gorące.
Na przetwornikach napięcia (płyta ma 8-fazowy układ zasilania) również umieszczono dodatkowe radiatory chłodzące.
Doskonale rozmieszczone gniazdka zasilania: 24 i 12-pinowe ATX, oraz EZ Plug do dodatkowego zasilania gniazd PCIE x16. Dla porównania w modelach A8N-SLI, EZ Plug umieszczona jest trochę niefortunnie - niemal w środku płyty.
Aż cztery 3-pinowe gniazdka zasilania dla wiatraczków - nie licząc tego dla CPU. Rozmieszczenie dwóch z nich wskazuje, że docelowo zostały pomyślane jako chłodzenie na chipsetów. Pozostałe dwa to tradycyjnie zasilanie przedniego wiatraczka w obudowie i ewentualne monitorowanie zasilacza.

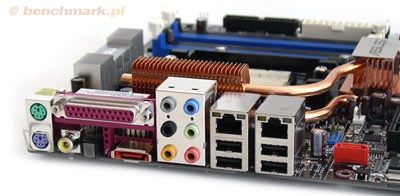

Kolejne rozwiązanie szczególnie wzbudziło nasze zainteresowanie, jako że używamy dysków SATA w zewnętrznych kieszeniach. Do modeli płyt ASUS A8N-SLI i ASUS A8N-SLI Premium dodawane są zewnętrzne wyjścia SATA na osobnym śledziu, natomiast w tej płycie zintegrowano je już na tylnym panelu. Doskonały pomysł!

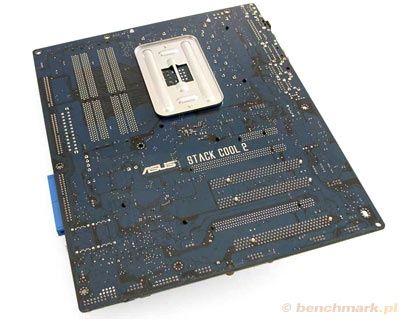

I wreszcie technologia STACK COOL 2, która według ASUSa ma transferować ciepło wytwarzane przez krytyczne komponenty płyty, na drugą stronę specjalnie zaprojektowanej płyty drukowanej PCB. Działania tej technologii nie jesteśmy w stanie zweryfikować ani przetestować, ale skoro ASUS oferuje nam całkowicie pasywne chłodzenie dwóch chipsetów i układów zasilania, to bez wątpienia coś 'zrobiono' tej płycie, skoro pracuje stabilnie a elementy te nie przegrzewają się.
Wraz z płytą otrzymujemy oprogramowanie PC Probe (teraz w nowszej, znacznie ładniejszej wersji II), oraz 'przyciągające oko' narzędzie do podkręcania z poziomu Windows.
Tym razem, z procesorem Athlon 64 X2 4200+, najlepszą wydajność oferował tryb AUTO, czyli w zasadzie domyślne ustawienia płyty. Trzeba przy tym zaznaczyć, że dwurdzeniowe procesory X2 nie są 'mistrzami' overclockingu. Maksymalny stabilny poziom AI Overclock to +5%.
Wyniki testów PC Mark05
ustawienia CPU: AUTO
ustawienia: Standard
ustawienia AI Over +5%
Jednak to co nas najbardziej interesuje, to zysk wydajności z podwójnego trybu SLI X16 i co za tym idzie sensowność zakupu takiej droższej płyty z dwoma chipsetami nForce4 SLI.
| Platforma testowa › AMD Athlon 64 X2 4200+ › Asus A8N-SLI Premium › Corsair TwinX 1GB CL2 › Seagate 160GB › Chieftec CFT-620W › zobacz szczegółowe informacje |
Na dwóch płytach ASUSa w identycznych warunkach przetestowaliśmy karty GeForce 6800 GS w trybie SLI. Oto jakie otrzymaliśmy wyniki:
Ciężko w tej sytuacji mówić o jakichkolwiek korzyściach z podwójnego trybu SLI X16. Możliwości są dwie: albo dwie karty 6800GS nie wykorzystują potencjału dwóch szyn x16 - wystarcza im przepustowość jaką daje jedna podzielona szyna PCIe x16. Albo podwójna architektura nVidii nie jest prawdziwa - jak twierdzi firma ATI wraz z premierą swojego chipsetu CrossFire Xpress 3200.
BIOS
BIOS A8N32-SLI (kliknij w kolejne opcje i zakładki aby zobaczyć ich zawartość)
ASUS A8N32-SLI jest świetną płytą, ale wyższy wydatek w stosunku do wersji A8N-SLI Premium, bynajmniej nie mógłby być podyktowany lepszą wydajnością dla trybu SLI.
Na szczęście płyta jest pasywnie chłodzona i ma kilka interesujących rozwiązań, których nie znajdziemy w wersji Premium. 8-fazowy układ zasilania, dodatkowe radiatory chłodzące, StackCool, więcej gniazdek zasilania dla wiatraczków, wyjście SATA na tylnym panelu.
Dla odmiany A8N32 pozbawiono funkcji 'ASUS Instant Music', czyli odtwarzania płyt AudioCD z napędu optycznego, bez uruchamiania systemu.
