Dobre nie musi być drogie – test zasilacza SilentiumPC Supremo L2 550 W

SilentiumPC to jedna z najpopularniejszych marek zasilaczy komputerowych na naszym rynku, ale do tej pory mieliśmy okazję bliżej przyjrzeć się właściwie tylko ekonomicznym konstrukcjom z jej oferty – ostatnio były to modele Vero L1 500 W i Vero M1 600 W, wyróżniające się bardzo dobrym stosunkiem ceny do oferowanych możliwości.

Tym razem do naszej redakcji trafił model Supremo L2 Gold 550 W, który reprezentuje wyższy segment i przeznaczony jest dla bardziej wymagających klientów. Sprawdźmy jak na tym polu poradził sobie producent, bo wbrew pozorom zadanie nie jest takie proste.

• Wysoka sprawność energetyczna
• Nowoczesna konstrukcja
• Cicha praca wentylatora
• Możliwość przedłużenia gwarancji do 5 lat
• Niewygórowana cena

SilentiumPC Supremo L2 Gold 550 W to zasilacz dla wydajniejszych komputerów, które zostały wyposażone w jedną high-endową kartę graficzną. Model ten wyróżnia się nowoczesną konstrukcją, która ma przekładać się na wysoką sprawność energetyczną i wysoką kulturę pracy. Dodatkowym atutem przemawiającym na korzyść Supremo L2 jest długa gwarancja producenta i atrakcyjna cena – ta wynosi około 270 złotych.

Zasilacz dotarł do nas w całkiem sporym opakowaniu, na którym umieszczono wszystkie najważniejsze informacje – z przodu znalazły się kluczowe cechy, natomiast z tyłu rozpisano szczegółową specyfikację. W zestawie otrzymujemy przewód zasilający o długości 1,5 m, 3 opaski zaciskowe, opaskę na rzep, śrubki montażowe oraz kartę gwarancyjną.

Warto bowiem wspomnieć, że standardowo na zasilacz przysługuje 3-letnia gwarancja producenta w systemie door-to-door, ale klienci indywidualni z Polski mogą ją przedłużyć do 5 lat (wystarczy zarejestrować zakup do 30 dni od daty zakupu na stronie producenta). Trzeba zatem przyznać, że gwarancja jest na pewno dużym atutem modelu Supremo L2 Gold 550 W.

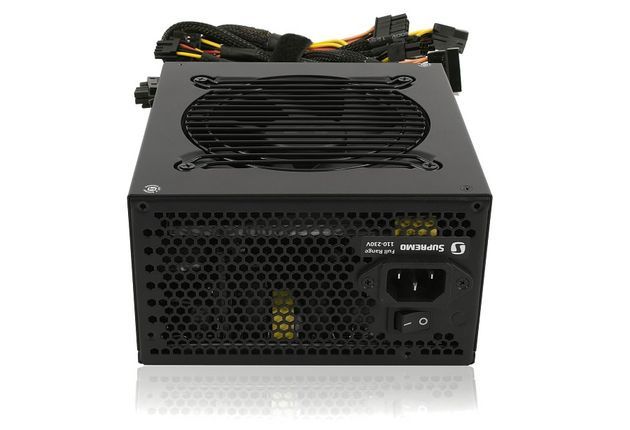

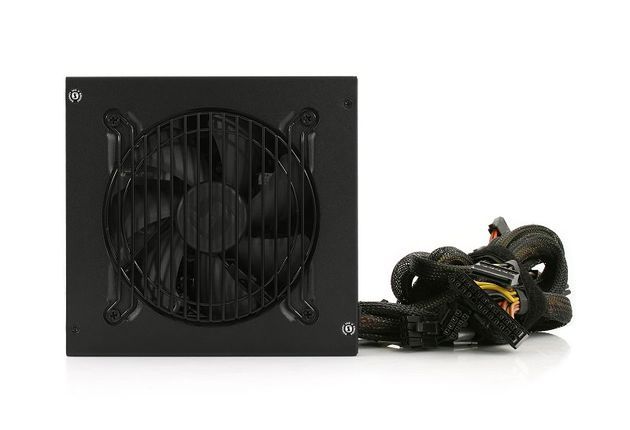

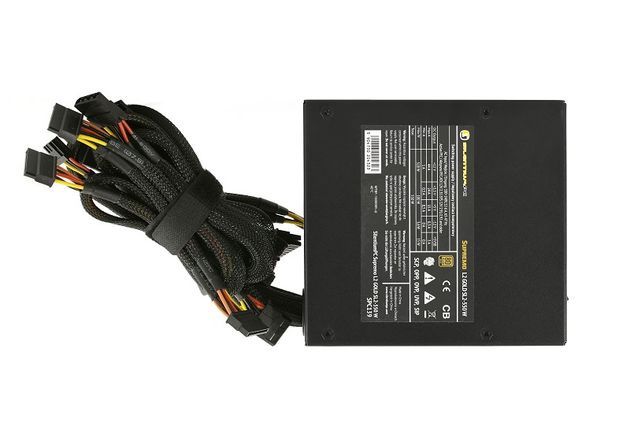

Zasilacz jest trochę dłuższy od standardowych modeli, ale nie powinno być problemów z jego montażem w większości obudów. Całość została utrzymana w ciemnej kolorystyce, a na górnej ściance umieszczono 120-milimetrowy wentylator osłonięty efektownym, drucianym grillem (więcej szczegółów o wentylatorze znajdziecie w dalszej części artykułu).

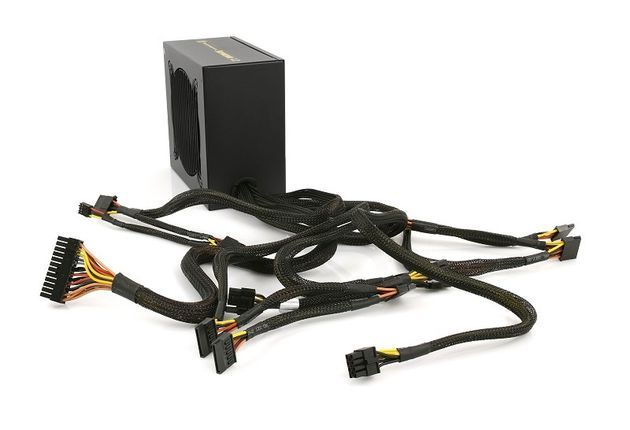

Model Supremo L2 Gold 550 W został wyposażone w stałe okablowanie, a do dyspozycji oddano następujące wiązki:

• ATX12V 20+4 pin – długość: 53 cm
• EPS12V 4+4 pin – długość: 60 cm
• 2x PCI-E 6+2 pin – długość: 45 + 15 cm
• 3x SATA – długość: 43 + 15 + 15 cm
• 3x SATA – długość: 43 + 15 + 15 cm
• 2x MOLEX + FDD – długość: 43 + 15 + 15 cm

Wszystkie przewody zostały zabezpieczone nylonowym, niezbyt gęstym oplotem - wygląda to całkiem dobrze, bo pozwala ukryć kolorowe przewody, niemniej jednak model Supremo M2 z czarnymi taśmowymi wiązkami prezentuje się jeszcze lepiej (zerknijcie na porównanie poniżej).

Długość okablowania nie powinna sprawiać problemów w standardowych obudowach Midi Tower, a dostępne wtyczki poradzą sobie z zasileniem nowoczesnej konfiguracji z jedną wydajną kartą graficzną. Na upartego można by jednak dodać jedną lub dwie wtyczki MOLEX.

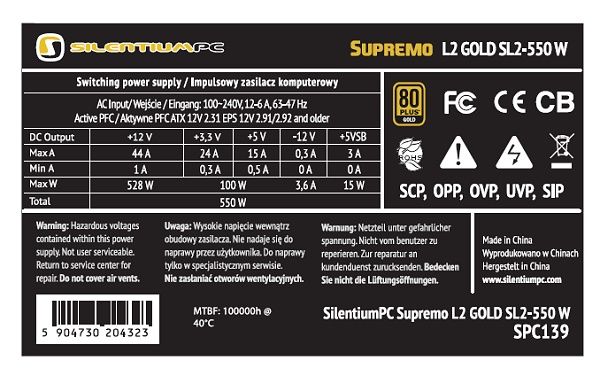

Całkowita moc znamionowa zasilacza to 550 W, ale na główną linię 12 V przypada jej trochę mniej - 528 W (44 A). Łączna obciążalność szyn 3,3 i 5 V to 100 W, natomiast na mniej ważne -12 V i 5Vsb przypada odpowiednio 3,6 i 15 W. Nie powinno być więc problemów z zasilaniem konfiguracji z „prądożerną” kartą graficzną pokroju Radeona R9 290 OC, ale oczywiście jeszcze to sprawdzimy w praktyce, również przy ekstremalnym obciążeniu.

Jednym z głównych atutów zasilacza jest wysoka sprawność energetyczna, którą potwierdzono certyfikatem 80 PLUS Gold dla napięcia wejściowego 115 V – testowany model bez problemu mieści się w granicach normy, ale do wyższego odznaczenia 80 PLUS Platinum jeszcze trochę brakuje (szczególnie przy mocniejszym obciążeniu).

Nad bezpieczeństwem jednostki czuwają najważniejsze zabezpieczenia:

• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przed prądami udarowym (SIP) – zabezpieczenie to chroni przez zakłóceniami oraz obciążeniami indukcyjnymi z sieci energetycznej
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu

Do pełnego kompletu brakuje nam jeszcze temperaturowego (OTP) i nadprądowego (OCP). Szkoda, bo Supremo L2 jednak aspiruje do ciut wyższej półki.

 Na kolejnych stronach przyjrzymy się elektronice zasilacza, a także sprawdzimy jego efektywność energetyczną i stabilność napięć wyjściowych.

Przy okazji postanowiliśmy się przyjrzeć wnętrzu modelu SilentiumPC Supremo L1 Gold 550 W. Warto jednak pamiętać, że obudowa zasilacza została zabezpieczona plombą, a jej zerwanie jest tożsame z utratą gwarancji - nie polecamy więc jej otwierać (również z uwagi na bezpieczeństwo). Mniej doswiadczeni czytelnicy mogą ominąć ten rozdział.

SilentiumPC Supremo L1 Gold 550 W bazuje na specjalnie przygotowanej konstrukcji, za którą najprawdopodobniej odpowiada firma SAMA (podobną platformę znajdziemy w modelu Supremo M2 Gold 550 W - główna różnica sprowadza się do dodatkowego panelu z wtyczkami do wpięcia modularnego okablowania).

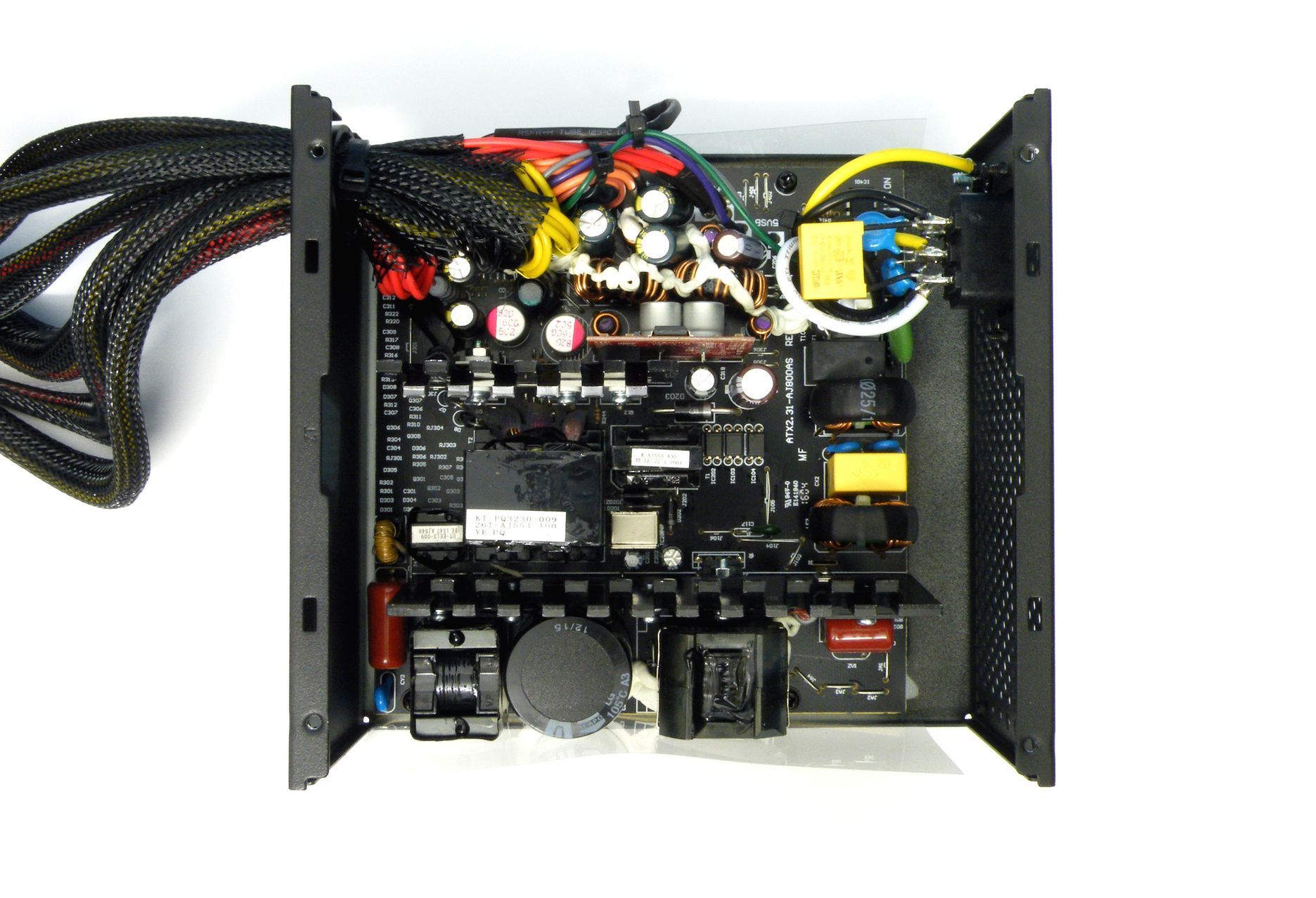

Wnętrze zasilacza zaprojektowano pod kątem optymalnego przepływu powietrza - płytka drukowana zajmuje prawie całą powierzchnię obudowy, a elementy elektroniczne nie zostały zbyt gęsto ulokowane (część z nich dodatkowo usztywniono klejem). Jakość wykonania stoi na dobrym poziomie.

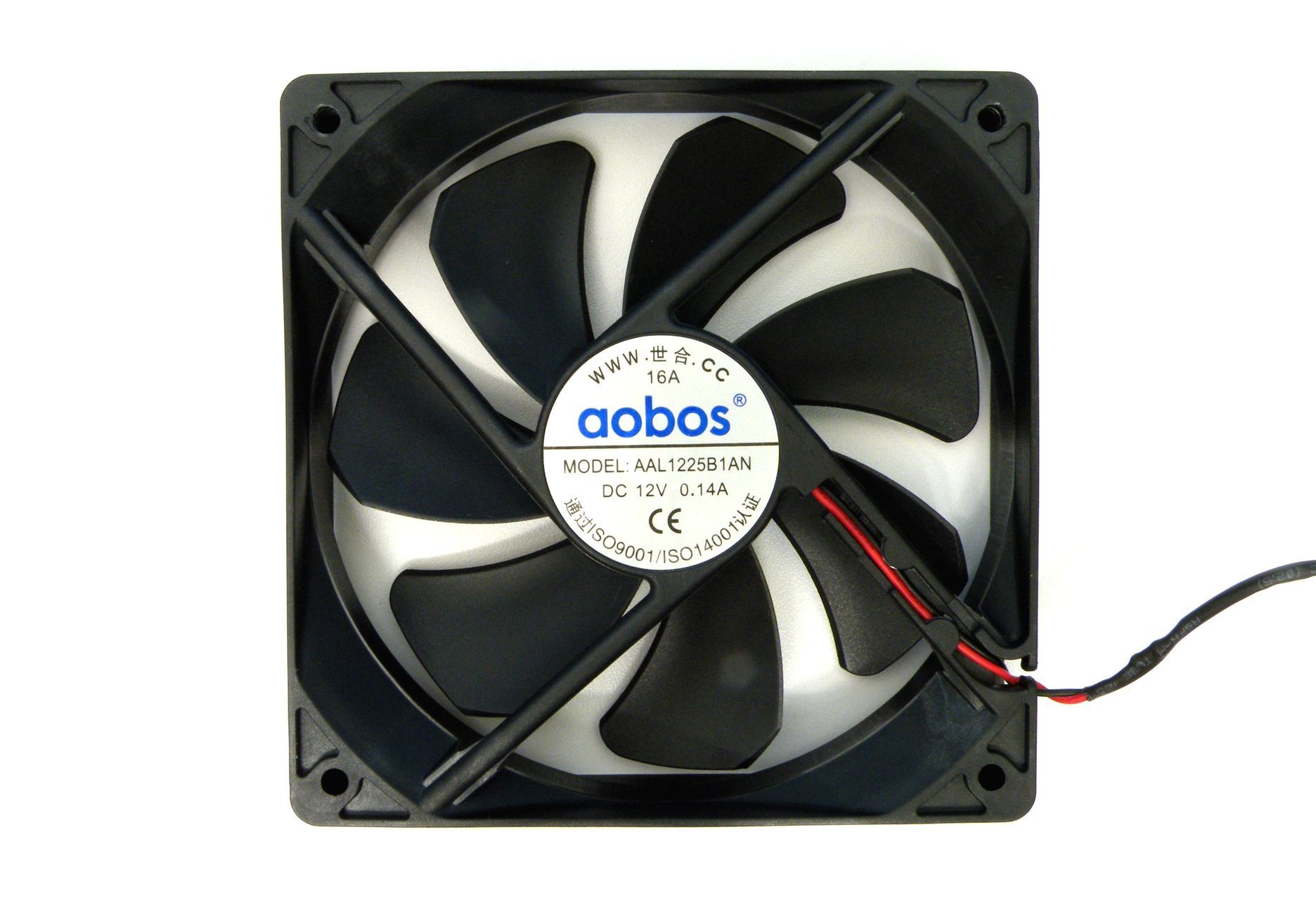

Do chłodzenia komponentów wykorzystano 120-milimetrowy wentylator Sigma PRO (aobos AAL1225B1AN) z łożyskiem kulkowym japońskiej firmy NMB.

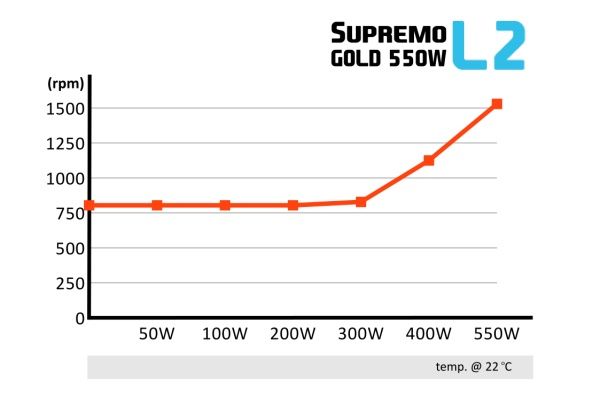

Prędkość obrotowa wentylatora została dostosowana do aktualnego obciążenia jednostki - przy niskim i średnim pracuje on ze stałą prędkością około 750 RPM, a na większe obroty przechodzi dopiero po przekroczeniu mniej więcej 70% (385 W) mocy znamionowej, teoretycznie maksymalnie osiągając 1500 RPM. Rozwiązanie to zapewnia odpowiedni kompromis między temperaturą komponentów a kulturą pracy zasilacza.

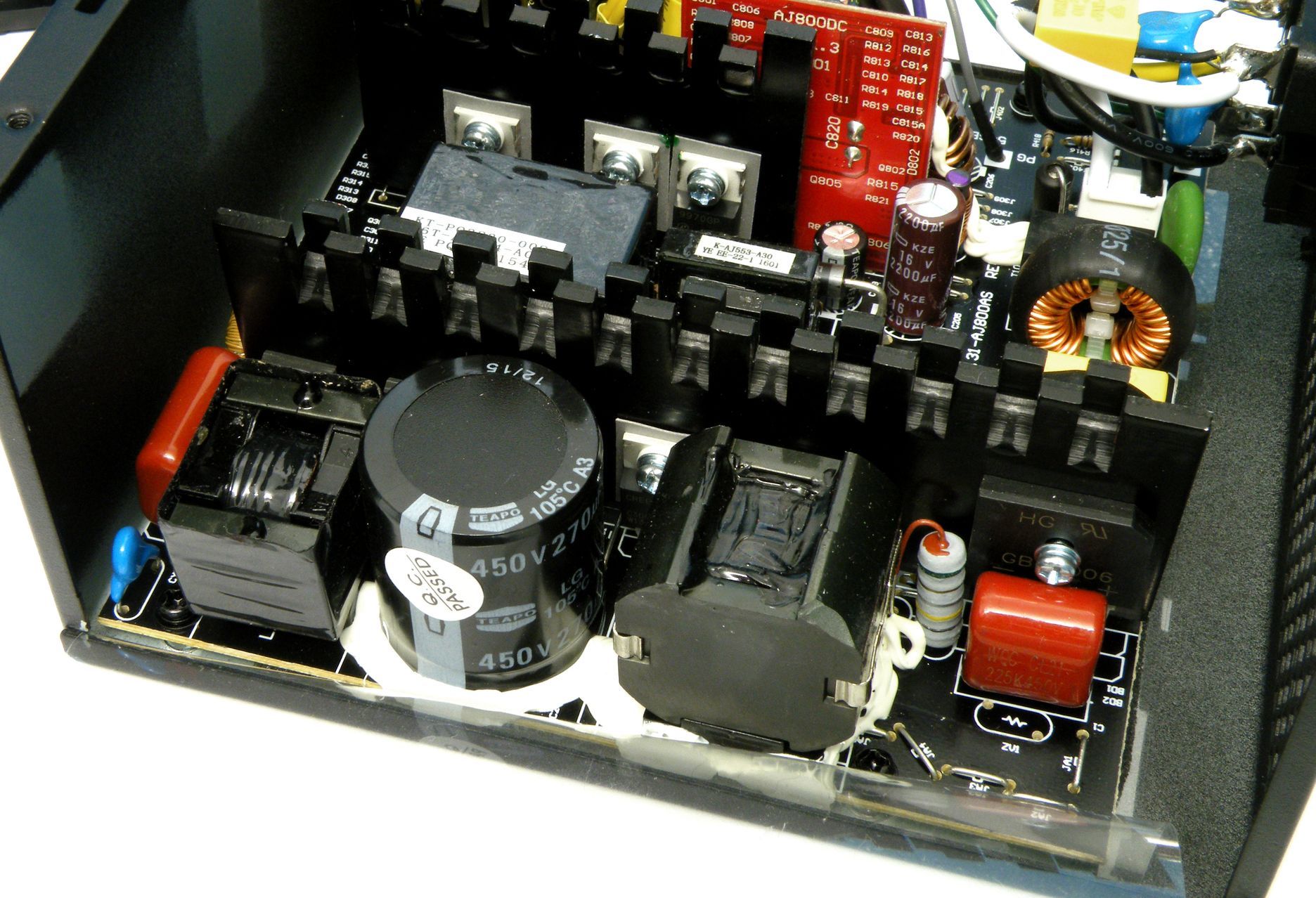

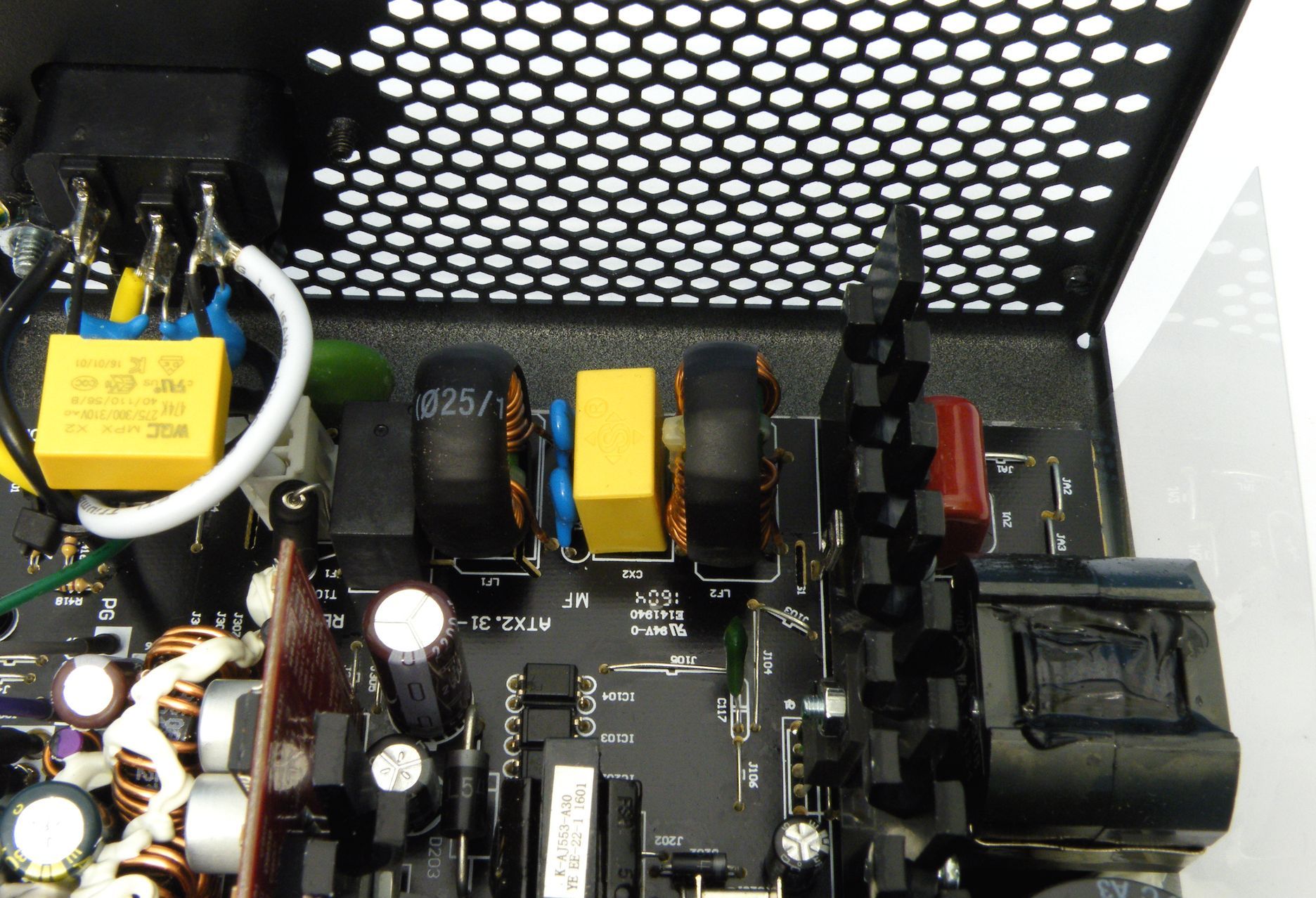

Strona pierwotna tradycyjnie zaczyna się od dwóch filtrów, które mają za zadanie odfiltrować zakłócenia z sieci – dwa kondensatory ceramiczne typu Y i jeden poliestrowo-metalizowany typu X przymocowano do gniazda sieciowego, natomiast reszta elementów znajduje się na głównym laminacie.

Tuż obok filtrów umieszczono też bezpiecznik i termistor, a także mostek prostowniczy GBU1006 (przymocowany do radiatora). Szkoda natomiast, że zabrakło warystora, który chroni jednostkę przed przepięciami z sieci.

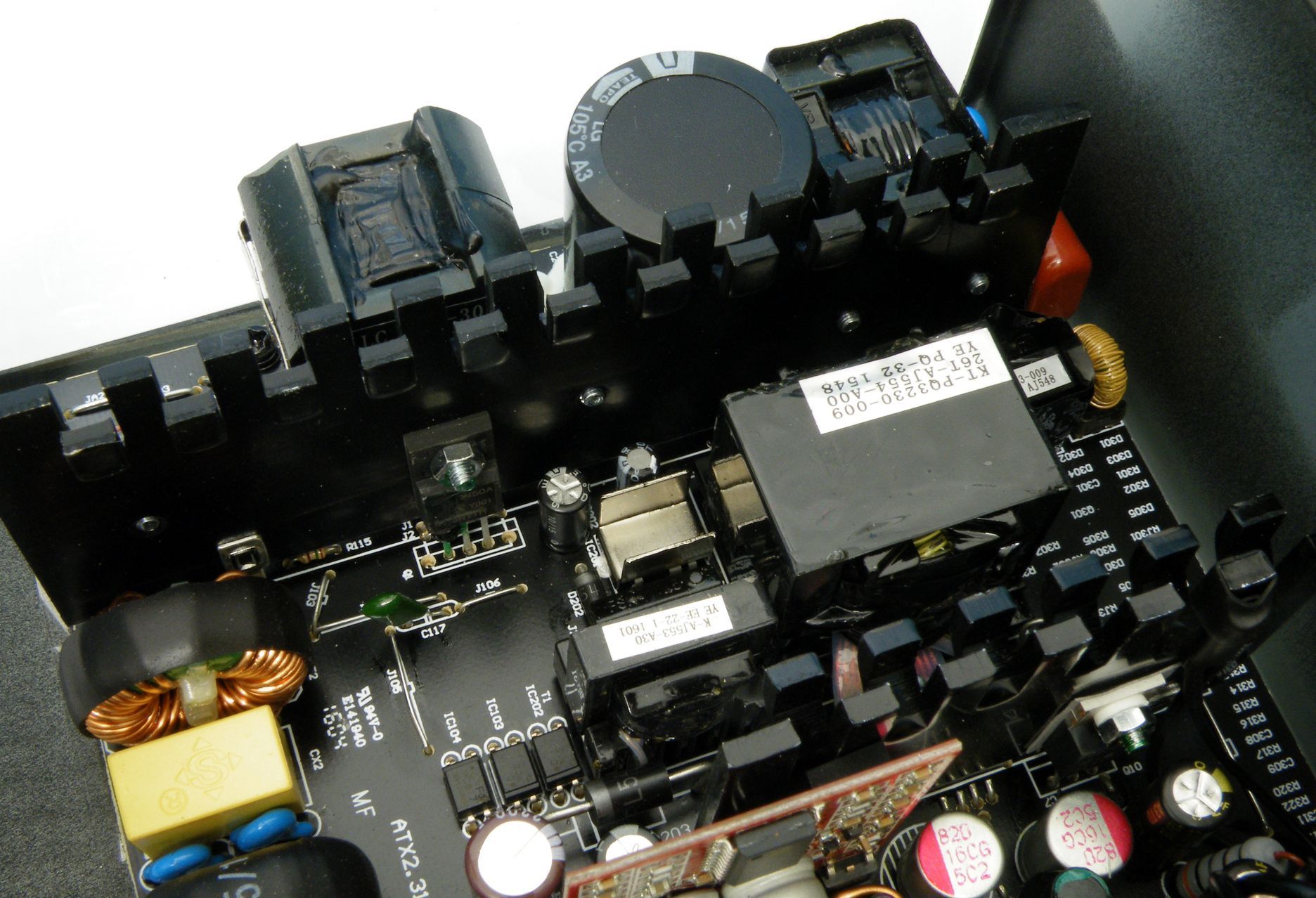

Główny kondensator to model Teapo z serii LG – charakteryzuje się on napięciem 450 V, pojemnością 270 µF i jest certyfikowany do pracy w temperaturze do 105 stopni Celsjusza. Na aktywny układ PFC składa się dioda CREE C3D6060 i dwa tranzystory InPower Semiconductor ITA20N50A (wszystkie trzy elementy przymocowano do radiatora).

Z kolei za przełączanie odpowiadają dwa kolejne tranzystory InPower Semiconductor ITA20N50A, które działają w topologii półmostu w połączeniu z układem rezonansowym LLC. Kontroler PWM został przykryty niewielką blaszką, pełniącą rolę radiatora, więc nie byliśmy w stanie odczytać jego oznaczenia.

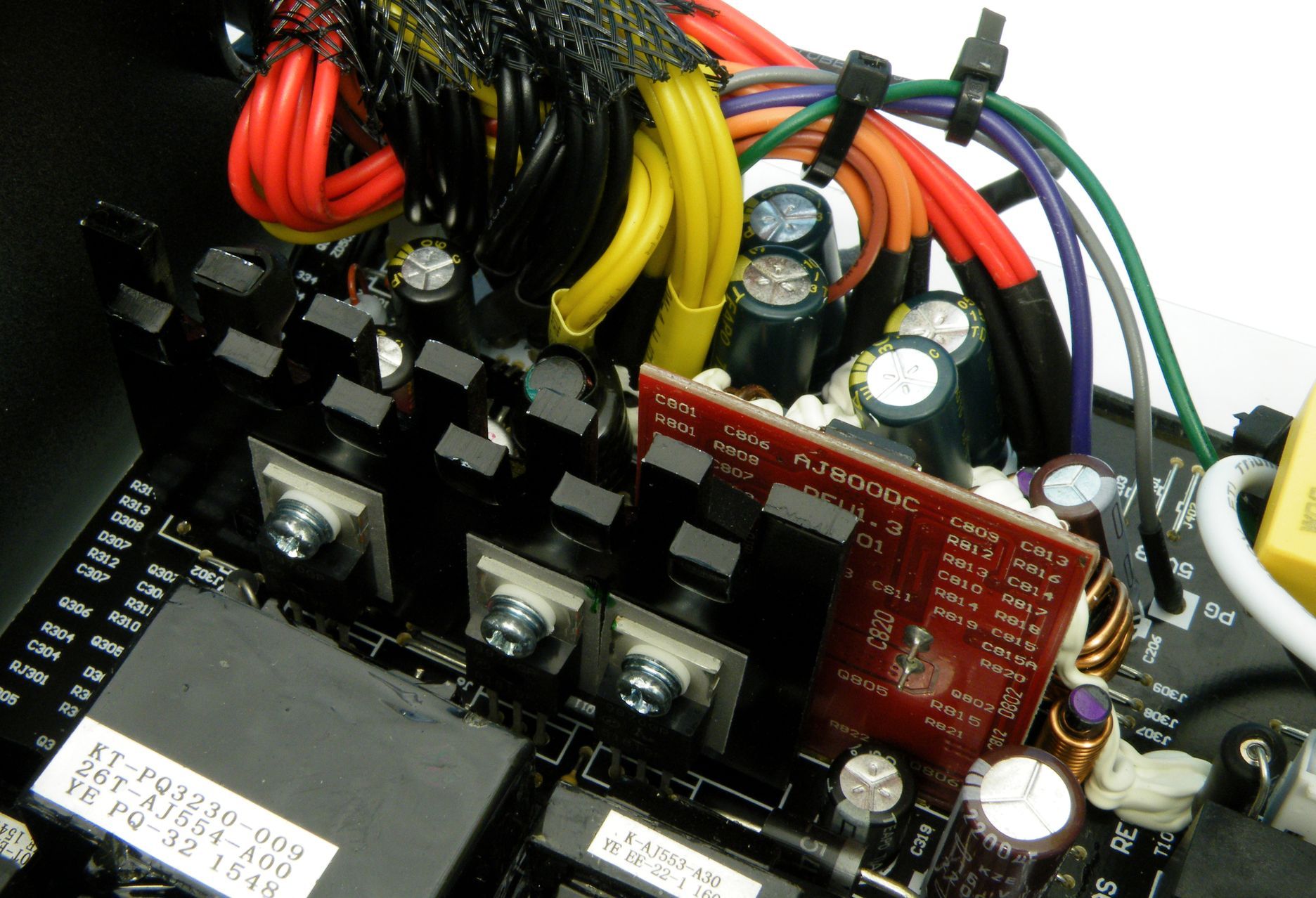

Po stronie wtórnej znalazły się cztery tranzystory Advanced Power Electronics AP9970GP-HF, które mają za zadanie wyprostować napięcie na linii 12 V.

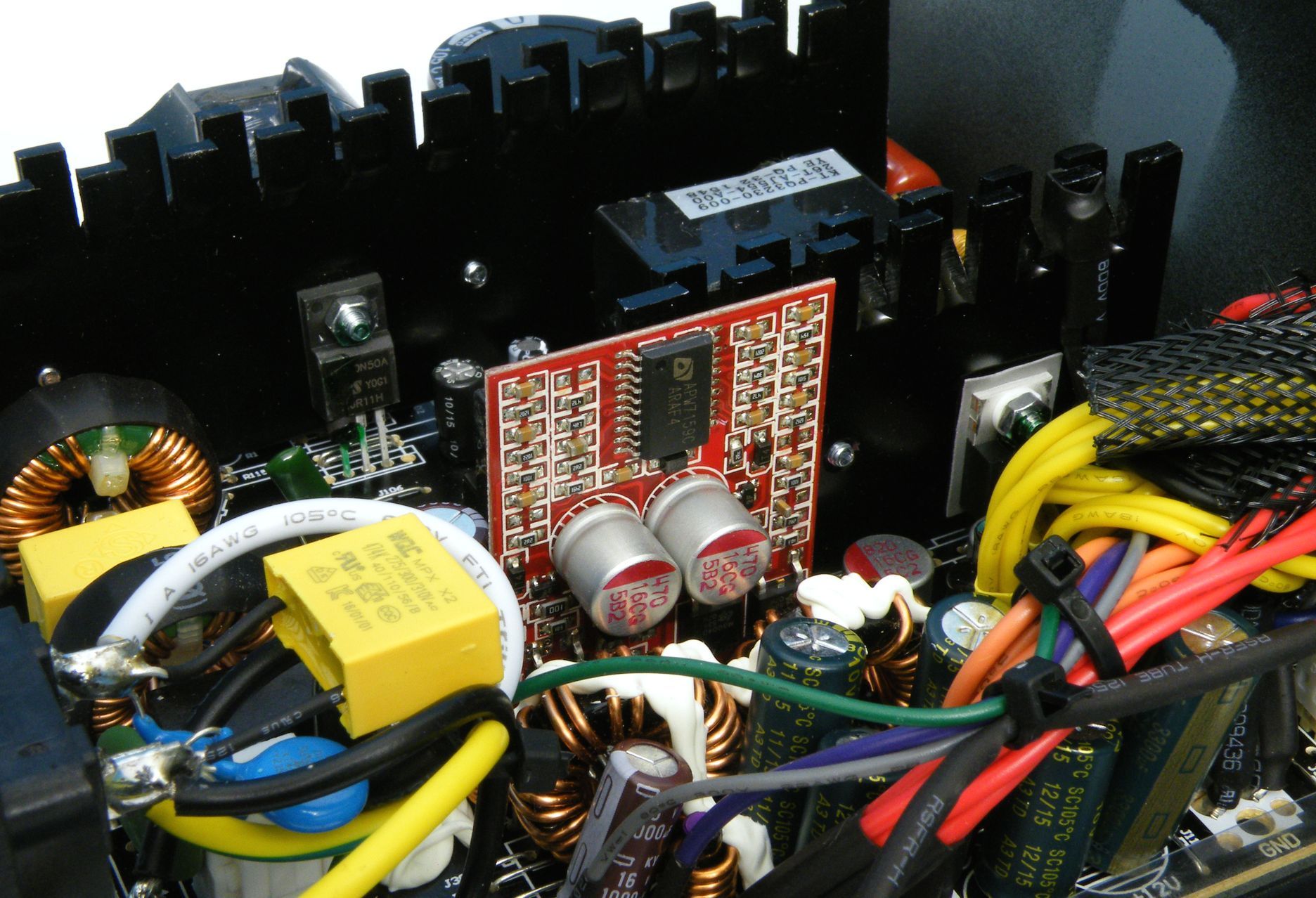

Z kolei za prostowanie linii na liniach 3,3 V i 5 V odpowiada przetwornica DC-DC, na którą składają się cztery tranzystory UBIQ Semiconductor QM3004D. Całością zarządza kontroler Anpec APW7159A.

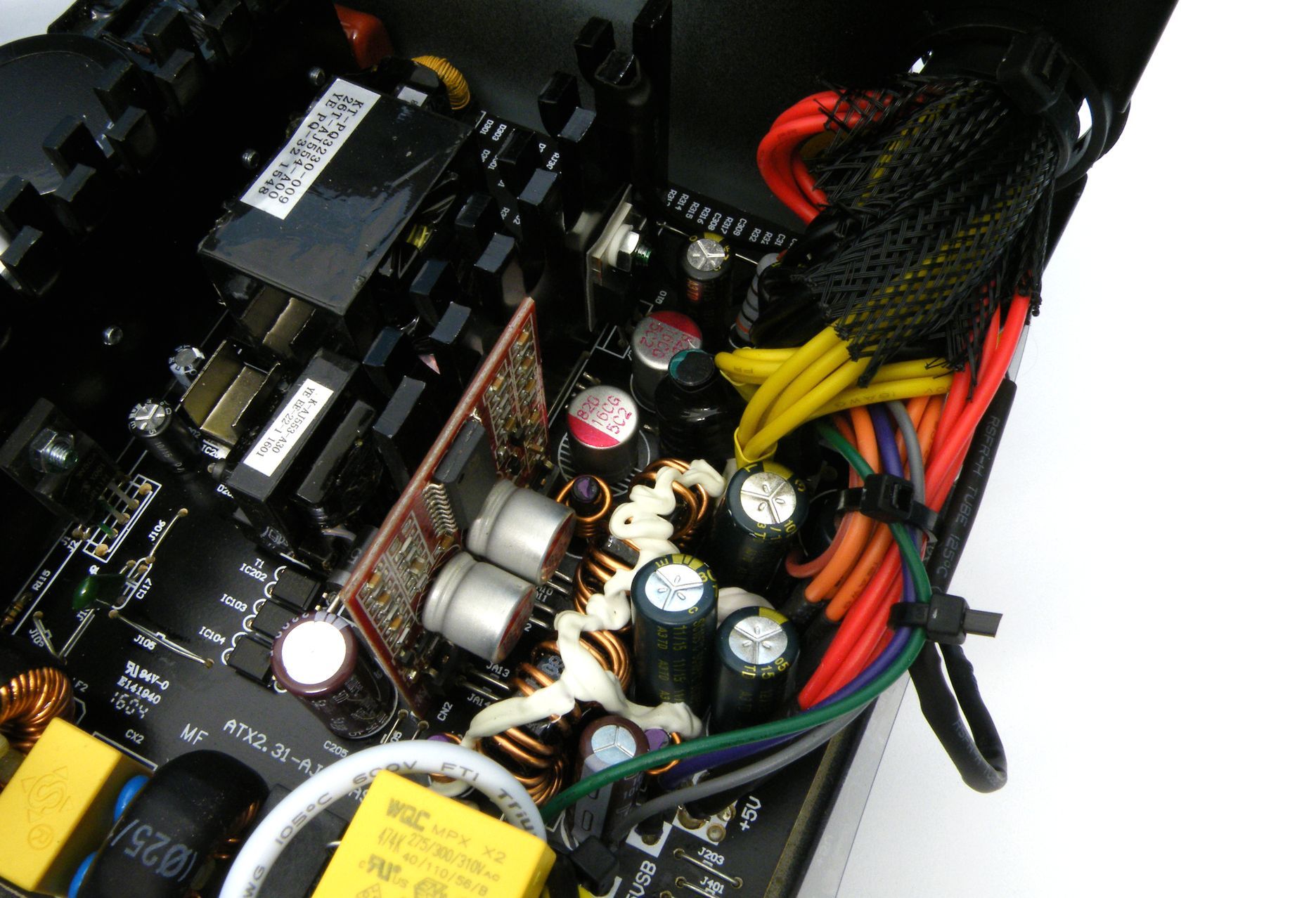

Filtrowaniem napięć wyjściowych głównie zajmują się kondensatory Teapo z serii SC i SJ, ale znalazły się też pojedyncze sztuki Nippon Chemi-Con z serii KZE i KV.

Za monitoring strony pierwotnej odpowiada scalak Sitronix ST9S429-PG14 (wspiera ona zabezpieczenia UVP, OVP i SCP, ale już zabrakło zabezpieczenia temperaturowego – OTP).

[kontrolka produkt=intel-core-i5-6600 typ=top10new tytul="Intel Core i5 6600" opis="Intel Core i5-6600 zalicza się do jednych z najwydajniejszych procesorów Intel Skylake. Do chłodzenia wykorzystaliśmy referencyjny cooler."]

[kontrolka produkt=msi-z170a-tomahawk typ=top10new tytul="MSI Z170A Tomahawk" opis="MSI Z170A Tomahawk to płyta główna pod LGA 1151, która została zaprojektowana głównie z myślą o graczach i entuzjastach. Podstawa naszej platformy testowej zasilaczy."]

[kontrolka produkt=asus-radeon-r9-290 typ=top10new tytul="ASUS Radeon R9 290 DirectCU II OC" opis="Karta graficzna ASUS Radeon R9 290 DirectCU II OC może nie zalicza się do najnowszych modeli, ale charakteryzuje się dużym poborem energii elektrycznej, więc świetnie nadaje się do obciążania zasilaczy."]

[kontrolka produkt=g-skill-ripjaws-4-ddr4-2x-4-gb-3000-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="2-kanałowy zestaw nowych pamięci DDR4 (w naszej platformie pracują z częstotliwością nominalną kontrolera pamięci - 2133 MHz)."]

[kontrolka produkt=wd-blue-320-gb typ=top10new tytul="WD Caviar Blue 320 GB (WD3200AAKS)" opis="WD Caviar Blue 320 GB to dysk systemowy, który wykorzystujemy w naszej platformie testowej od dawna."]

[kontrolka produkt=silentiumpc-supremo-l2-gold-550-w typ=top10new tytul="SilentiumPC Supremo L2 Gold 550 W" opis="Testowany przez nas zasilacz - model ten odznacza się wysoką sprawnością energetyczną, a przy tym jest dostępny w konkurencyjnej cenie."]

[kontrolka produkt=microsoft-windows-8-1-64-bit-o typ=top10new tytul="Microsoft Windows 8.1 64 bit " opis="Nasza konfiguracja sprzętowa działa pod obsługą systemu operacyjnego Windows 8.1 64-bit"]

• AMD Radeon Software Crimson Edition 16.3 Beta

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy dla pięciu scenariuszy, które są typowe podczas użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC Media Player
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT i aplikacji MSI Kombustor. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

SilentiumPC Supremo L1 Gold 550 W rzeczywiście wyróżnia się wysoką sprawnością energetyczną, która przekłada się na mniejsze zapotrzebowanie na energię elektryczną - wyniki testowanej jednostki plasują się w czołówce, w okolicach innych konstrukcji ze złotym certyfikatem.

Kolejne testy potwierdziły nasze wcześniejsze wnioski - zasilacz oferuje wysoką sprawność energetyczną, którą można porównać do innych jednostek z certyfikatem 80 PLUS Gold. Jednostka bez problemu wytrzymała nasz najbardziej wymagający test z ekstremalnym obciążeniem procesora i karty graficznej.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Zastosowanie nowoczesnej topologii przełożyło się na całkiem stabilne napięcia wyjściowe. Na pochwałę zasłusługuje też przyzwoita regulacja napięć.

Produkty firmy SilentiumPC nie są nam obce, ale do tej pory gościliśmy głównie jej ekonomiczne zasilacze. Model Supremo L2 Gold 550 W jest tutaj miłą odskocznią, bo z jednej strony mamy do czynienia z produktem z wyższej półki pod względem jakości, ale z drugiej producentowi udało się zachować konkurencyjną cenę. Pojawiło się jednak kilka niedociągnięć, przez które testowaną jednostkę możemy nazwać „tylko” produktem naprawdę dobrym, ale już nie idealnym.

Supremo L2 Gold 550 W sprawdzi się w wydajnym komputerze dla graczy i entuzjastów, którzy wykorzystuje jedną high-endową kartę graficzną. Dostępne okablowanie jest całkiem długie, więc nie powinno być problemów z podłączeniem komponentów w standardowych obudowach typu Midi Tower, aczkolwiek w niektórych przypadkach liczba wtyczek MOLEX może okazać się niewystarczająca – do dyspozycji oddano bowiem tylko dwa takie złącza, a zapobiegliwość nakazywałaby raczej wyprowadzenie trzech lub nawet czterech.

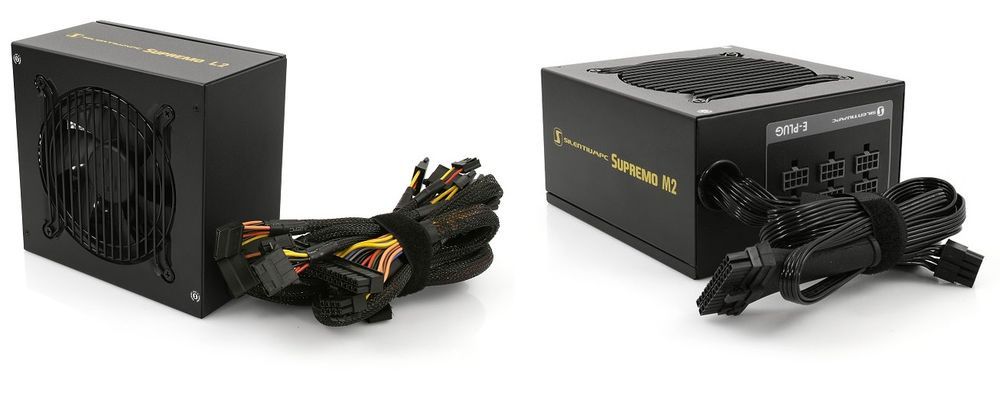

W czasie testów rzuciliśmy też okiem na semi-modularną wersję Supremo M2, gdzie zastosowano czarne, ładniejsze okablowanie i jednak trochę brakuje nam go w wersji Supremo L2.

Pod względem jakości wykonania jest naprawdę dobrze. Zasilacz bazuje na komponentach dobrej jakości, dzięki czemu oferuje bardzo wysoką sprawność energetyczną i stabilne napięcia wyjściowe. Na pochwałę zasługuje też zastosowany wentylator, który charakteryzuje się wysoką kulturą pracy – poniekąd jest to też zasługa obniżenia jego prędkości obrotowej przy niskim i średnim obciążeniu. Szkoda tylko, że producent zastosował tylko podstawowy komplet zabezpieczeń, odpowiedni jeszcze dla ekonomicznego segmentu, natomiast w tym to już jednak trochę za mało.

Supremo L2 Gold 550 reprezentuje już znacznie wyższą półkę, ale nadal jest dostępny w atrakcyjnej cenie - poprzeczka dla konkurencji jest więc ustawiona bardzo wysoko

Za omawianą konstrukcją przemawiają jeszcze dwa bardzo ważne atuty – atrakcyjna cena, która na naszym rynku wynosi około 270 złotych, a także długa, 5-letnia gwarancja w systemie door-to-door. Trzeba zatem przyznać, że firma SilentiumPC bardzo wysoko podniosła poprzeczkę i trudno będzie ją przeskoczyć nawet większym, bardziej rozpoznawalnym producentom. Brawo!

• bardzo wysoka sprawność energetyczna
• stabilne napięcia wyjściowe
• cicha praca wentylatora
• 5-letnia gwarancja door-to-door
• cena adekwatna do możliwości

• tylko podstawowe zabezpieczenia
• okablowanie nie jest tak ładne jak w Supremo M2
• na upartego przydałyby się jeszcze dwie wtyczki MOLEX
