Synology RackStation RS214 serwer NAS dla grupy roboczej

Poszukując niewielkiego a zarazem wszechstronnego serwera NAS dla grupy roboczej, niewielkiej firmy lub biura, nie musimy od razu skłaniać się ku bardzo profesjonalnym rozwiązaniom. Wystarczy niewielkie urządzenie, które będzie można zamontować w serwerowni, a które dostarczy elastyczną platformę do przechowywania danych oraz zaoferuje dodatkowe usługi.

Wybór urządzenia do centralizacji i współdzielenia danych w tego typu środowiskach, bardzo często pada na dwa rozwiązania kompletnie się do tego nie nadające - np. przenośne dyski USB czy jednodyskowe serwery NAS. Z drugiej strony zakup, to często macierz dyskowa o parametrach znacznie przewyższających potrzeby i za zbyt wysoką kwotę. Przy wyborze serwera NAS szczególnie do zastosowań biznesowych SOHO/MSP warto zwrócić uwagę na rozwiązania, które z jednej strony zapewnią dobre transfery w sieci, bezpieczeństwo danych, pozwolą na pełne wykorzystanie możliwości serwera, a jednocześnie nie będą kosztować kilku tysięcy złotych. Jednym z ciekawszych urządzeń, które ostatnio zostały zaprezentowane, jest nowa jednostka sieciowej pamięci masowej do zabudowy w szafach serwerowych - Synology RackStation RS214.

W dobie rozwiązań chmurowych wiele firm w dalszym ciągu decyduje się na klasyczne rozwiązania przechowania danych i ich współdzielenia. Dotyczy to szczególnie niewielkich przedsiębiorstw, w których systemy informatyczne można zamknąć w postaci 1-2 serwerów z odpowiednim doborem ról i usłgu. Funkcjonowanie nawet niewielkiej firmy trudno sobie wyobrazić bez miejsca, które będzie pełniło rolę centralnej biblioteki danych, czy też magazynu na kopie zapasowe. Z jednej strony można do tego wykorzystać funkcjonujące w sieci serwery produkcyjne udostępniające usługi systemów informatycznych. Z drugiej jednak strony funkcjonowanie firmy w oparciu o jeden fizyczny storage do wszystkiego, niesie za sobą duże ryzyko - w szczególności jeśli chodzi o bezpieczeństwo przechowywanych danych oraz ciągłość pracy systemów. Dlatego nawet w najmniejszej firmie warto zainwestować - w dłużej perspektywie - pieniądze na serwer NAS, które mogą zwrócić się przy pierwszej awarii dysku twardego i procedurze odzyskiwania z niego danych.

RackStation RS214 to niewielkie rozwiązanie jakże odmienne od tych, które do tej pory prezentowaliśmy na łamach serwisu. Mieliśmy okazję prezentować rozwiązania serwerów NAS do domu jak i do zastosowań profesjonalnych, których konstrukcja oparta była o obudowę typu desktop - czyli do postawienia na szafce, stoliku czy biurku. RS214 jest serwerem sieciowej pamięci masowej przeznaczonym do zabudowy w szafie serwerowej. Atutem, który doceni z pewnością każdy administrator są wymiary NAS-a. Wysokość to zaledwie 1U (7/4 cala) a głębokość 12 cali - czyli bez trudu zmieści się każdej szafie serwerowej, a nawet szafce wiszącej typu 6U czy 9U, czyli wszędzie tam gdzie pomieszczenia serwerowe lub szafy są ograniczone gabarytowo do minimum. W zestawie wraz z serwerem otrzymujemy również kabel zasilający, wkręty do dysków, klucz zabezpieczający dyski, kabel sieci LAN oraz uchwyty montażowe, pozostanie tylko zaopatrzyć się w elementy mocujące do szyn nośnych.

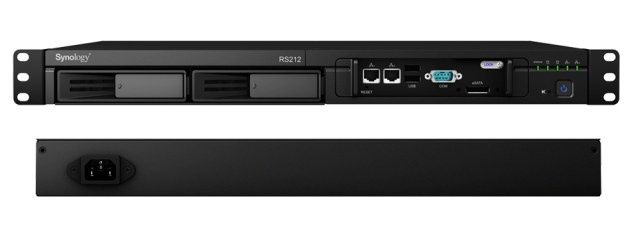

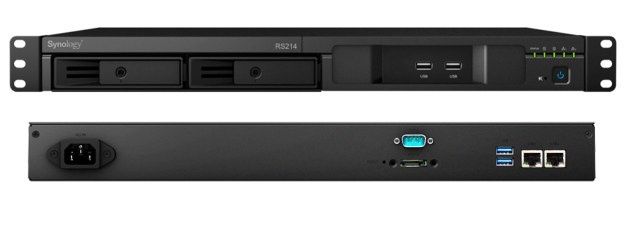

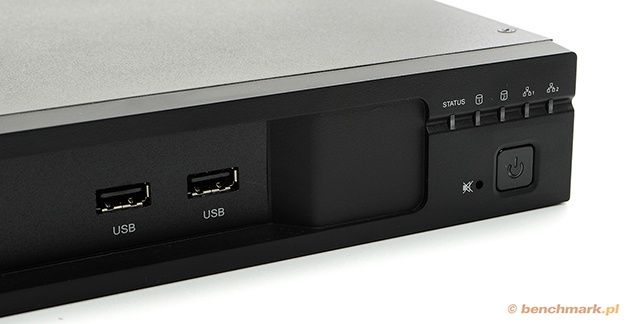

Sama konstrukcja RS214 bazuje niemal w całości na znanym rozwiązaniu RackStation RS212. Producent wzbogacił nieco nową konstrukcję o dodatkowe porty jednak zrobił to kosztem ergonomii. Montując serwer NAS w szafie serwerowej mamy prosty dostęp do frontu urządzenia. Dlatego większość portów powinna znaleźć się z przodu. Ułatwia to przede wszystkim montaż czy też podłączanie dodatkowych elementów. I tak też jest w RS212, gdzie zarówno interfejsy sieciowe, porty USB i eSATA jak i port konsolowy zlokalizowane są z przodu. W najnowszym modelu RackStation porty LAN, a także dwa dodatkowe porty USB 3.0 oraz port eSATA i konsolowy zostały zlokalizowane z tyłu. Z jednej strony nie jest to problemem, gdy mamy dostęp do tylnej ściany szafy serwerowej. Jednak w przypadku gdy NAS będzie zamontowany w szafie wiszącej lub przytwierdzonej do ściany, podłączanie okablowania sieciowego czy też dodatkowych nośników danych będzie nieco utrudnione. Poniżej prezentujemy różnice w budowie przedniego i tylnego panelu obydwu modeli.

Wracając jednak do budowy RS214 - na tylnej ścianie oprócz wspomnianych portów znalazło się gniazdo zasilania. Na prawym boku konstrukcji (wykonanej całkowicie z blachy) producent umieścił trzy 40-milimetrowe wentylatory, zaś przeciwległy bok stanowią otwory wentylacyjne, które ułatwiają zasysanie i cyrkulację powietrza wewnątrz komponentów w obudowie. Front NAS-a w stosunku do RS212 nie uległ znaczącym zmianom (pomijając omawiane wcześniej lokalizacje portów). Po prawej stronie znajduje się włącznik zasilania wraz z diodami kontrolnymi statusu LAN, zasilania oraz dysków. Nieco bliżej środka znalazły się 2 porty USB 2.0. Więcej zmian zaszło w konstrukcji sanek dysków. W RS212 posiadały one centralną blokadę, zaś w R214 każda z kieszeni została wyposażona w oddzielny zamek pozwalający na zablokowanie dysków (obsługa hot swap) i uniemożliwienie ich wyjęcia. Do montażu dysków w odróżnieniu do np. jednostek DS1513+ niezbędny będzie wkrętak. Szkoda, że producent nie zastosował mechanizmu z plastikowymi blokadami - montuje się je dużo wygodniej niż wkręcanie kilku śrubek.

Sercem RackStation jest platforma Marvell Armada 370 z jednordzeniowym, zmiennoprzecinkowym procesorem z mechanizmem szyfrowania sprzętowego. CPU pracuje z częstotliwością 1,2 GHz (Marvell- PJ4Bv7). To rozwiązanie identyczne z tym stosowanym np. w Netgear ReadyNAS 102 i podobnie jak w Netgearze Synology zastosował 512 MB pamięci RAM DDR3. Również komunikacja LAN (10/100/1000 Mbps) oraz kontroler dyskowy SATA zostały oparte o rozwiązania Marvell. Ten pierwszy to dwa układy 88E1512-NNP2, z kolei komponent do obsługi dysków SATA to 88SX7042-BDU1 (stosowany m.in. w DS212+).

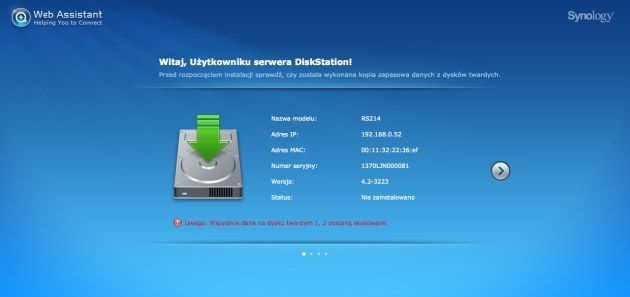

Jak już wspomnieliśmy RS214 jest konstrukcją przeznaczoną do zastosowań w szafach serwerowych. Nie oznacza to jednak zmiany w sposobie uruchamiania systemu DiskStation Manager. Podobnie jak w przypadku wcześniej prezentowanych modeli, cały proces instalacji systemu DiskStation Manager odbywa się przy użyciu kreatora web. Wystarczy podłączyć serwer do sieci LAN, a następnie na dowolnym komputerze wpisać w przeglądarkę adres: find.synoogy.com lub rackstation:5000. Zostaniemy przeniesieni do kreatora instalacji, w którym określamy podstawowe parametry RS214 (hasło administratora oraz nazwę systemu). Instalację możemy przeprowadzić online - pobierając plik z oprogramowaniem rozruchowym lub offline - plik z oprogramowaniem wysyłamy na serwer z komputera. Procedura instalacji trwa około 10-15 minut w zależności od typu oraz szybkości łącza internetowego.

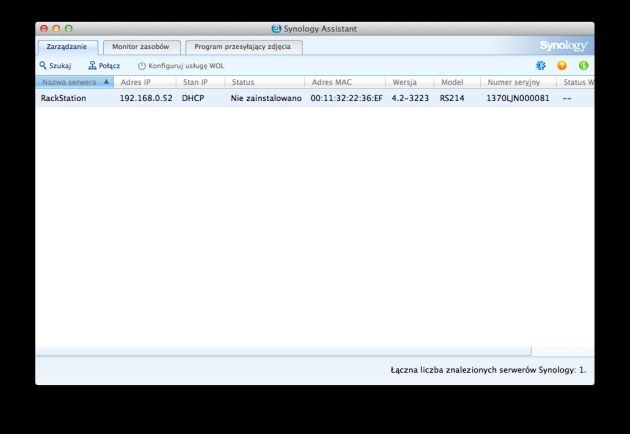

W przypadku trudności z komunikacją z serwerem NAS, możemy wykorzystać aplikację Synology Assistant, która wyszuka w sieci wszystkie serwery Synology. Dopiero z jej pomocą uzyskamy dostęp do interfejsu webowego.

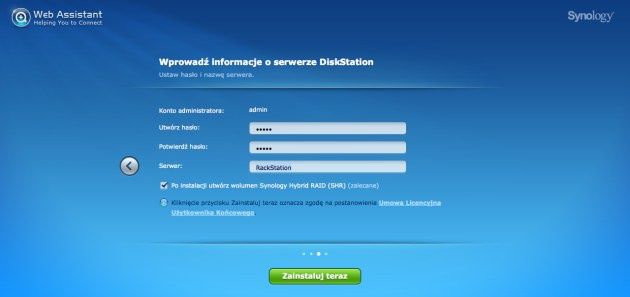

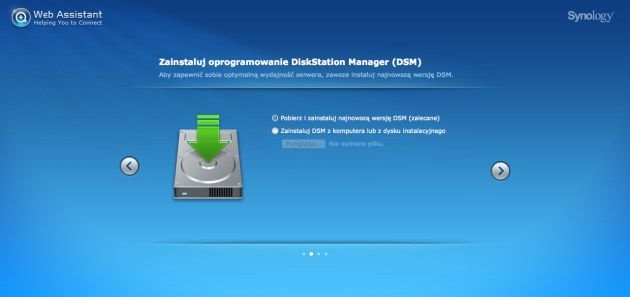

Dzięki instalacji systemu pobieranego z internetu mamy pewność, że NAS będzie wyposażony w najnowszą wersję oprogramowania rozruchowego. W chwili przygotowywania materiału była to kompilacja DSM w wersji 4.3-3776. W trakcie testów pojawiła się nowa wersja 4.3-3776-1, na której prowadziliśmy wszystkie testy wydajnościowe.

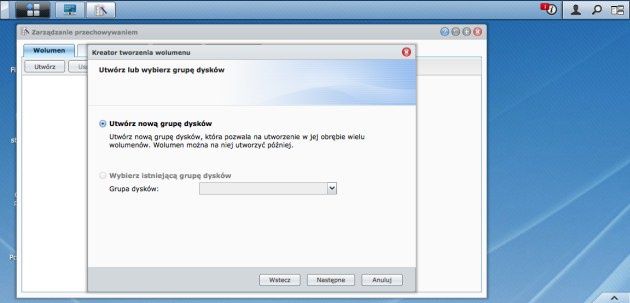

Po zalogowaniu do interfejsu, system proponuje od razu utworzenie macierzy SHR. Możemy anulować ten proces i samodzielnie skonfigurować przestrzeń dyskową, gdyż dwuzatokowa jednostka obsługująca dyski twarde do 4 TB oprócz SHR pozwala również na pracę z macierzami RAID 0, RAID 1, JBOD, a także pojedynczym wolumenem. Jeśli zdecydujemy się na samodzielną konfigurację macierzy, warto zwrócić uwagę na pewien szczegół, który pozwoli na bardziej optymalne zarządzanie przestrzenią dyskową. Synology w DSM umożliwia nam tworzenie wielu wolumenów w macierzy RAID oraz grup dysków. W przypadku standardowego procesu tworzenia, kreator przydziela w ramach macierzy całą wolną przestrzeń dla wolumenu. Jeśli utworzymy grupy dysków, to w ramach macierzy będziemy mogli dowolnie tworzyć wolumeny oraz grupy, a co za tym idzie swobodniej przydzielać przestrzeń dla wolumenów.

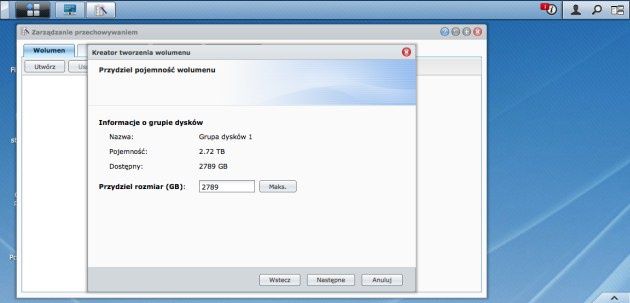

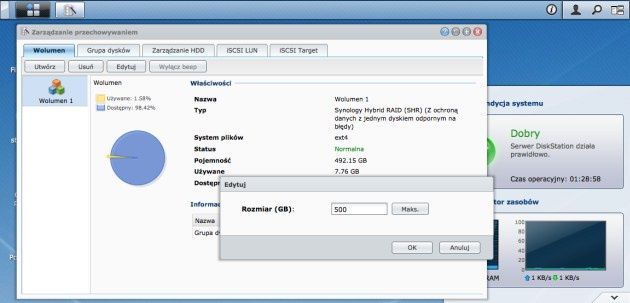

Jest to bardzo wygodne rozwiązanie pozwalające bardziej elastycznie definiować wielkość wolumenów. Dodatkowym atutem jest możliwość prostego powiększania istniejącego już wolumenu zawierającego dane, bez konieczności czasochłonnych operacji kopiowania i zwiększania wolumenu offline.

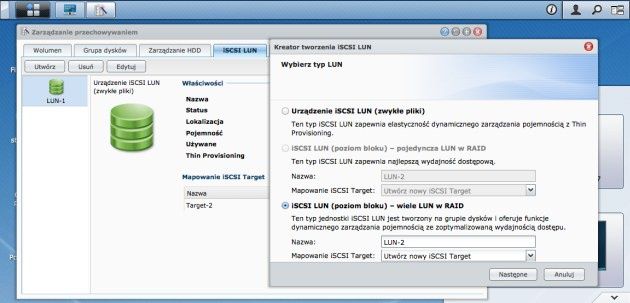

Tworzenie grup dysków docenią także użytkownicy protokołu iSCSI, który również jest wspierany w RS214. W typowym ustawieniu macierzy RAID system pozwoli nam na utworzenie jedynie jednostek LUN (do 10 sztuk) na poziomie plików. Tworząc grupę dysków i wiele wolumenów w macierzy RAID, będziemy mogli w R214 utworzyć również jednostki LUN na poziomie bloku, co w przypadku tej klasy rozwiązań jest ogromnym plusem (zazwyczaj tworzenie jednostek LUN na poziomie bloku zarezerwowane jest dla bardziej zaawansowanych konstrukcji NAS czy SAN). Jedyną wadą rozwiązania jest fakt, że LUN na poziomie bloku rezerwuje przestrzeń jaką ustaliśmy w momencie jego tworzenia. Z kolei w LUN-ach na poziomie pliku możemy wykorzystać Thin Provisioning, dzięki czemu LUN będzie dynamicznie przydzielał pojemność aż do osiągnięcia założonej wartości.

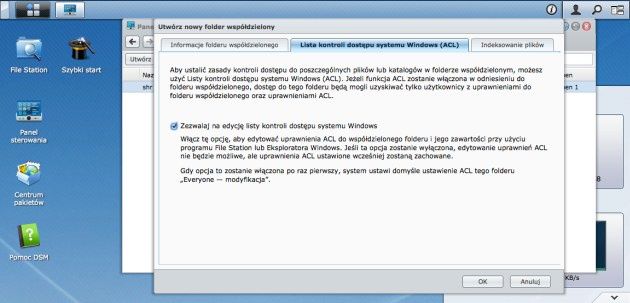

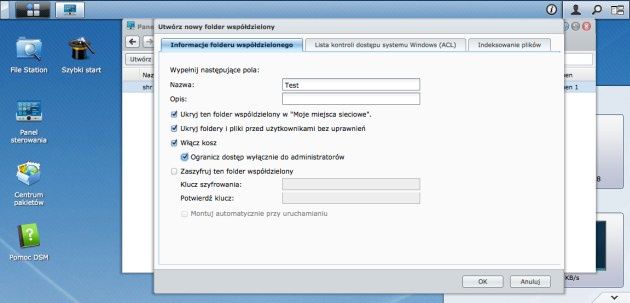

Synology DiskStation Manager jest w chwili obecnej jednym z najlepszych systemów jeśli chodzi o konfigurowalność, a także o tworzenie zasobów udostępnionych. Prócz typowych ustawień folderu współdzielonego (jak jego nazwa czy uprawnienia) Synology pozwala także na ukrycie folderu udostępnionego, ukrycie go przed użytkownikami bez uprawnień, a także szyfrowanie folderu. Ciekawostką jest obsługa Kosza sieciowego. Dzięki niemu przypadkowo usunięte pliki nie są bezpowrotnie usuwane, jak ma to miejsce w standardowych mechanizmach udostępniania plików, a lądują do specjalnego folderu, do którego możemy ograniczyć dostęp np. dla Administratora. Ciekawostką w przypadku DSM jest możliwość określenia list kontroli dostępu ACL do zasobów udostępnionych. Dzięki temu z poziomu przeglądarki plików FileStation (lub też z poziomu systemu Windows) możemy dostosować uprawnienia dostępowe do określonych folderów w zasobie udostępnionym. Ustawienie list kontroli dostępu działa zarówno dla grupy roboczej jak i systemu podłączonego do usługi katalogowej Active Directory.

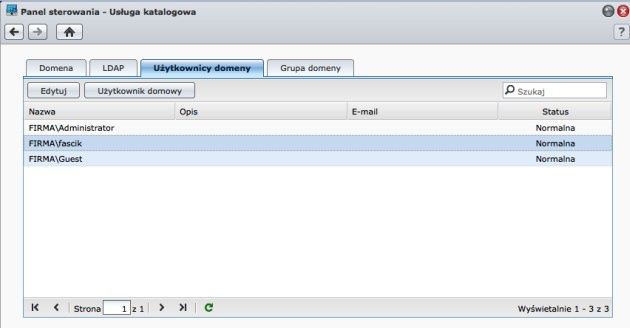

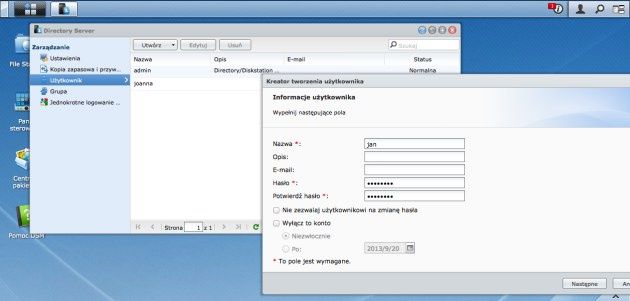

Jeśli w sieci lokalnej nie posiadamy serwera z usługą katalogową Active Directory, to w przypadku niewielkiego biura możemy skorzystać z pakietu Synology - Directory Server. Pozwala on na uruchomienie usługi katalogowej LDAP i scentralizowanie bazy użytkowników i komputerów. Dzięki temu będziemy mogli z jednego miejsca zarządzać wszelkimi aspektami związanymi z dostępem do sieci LAN oraz jej zasobów.

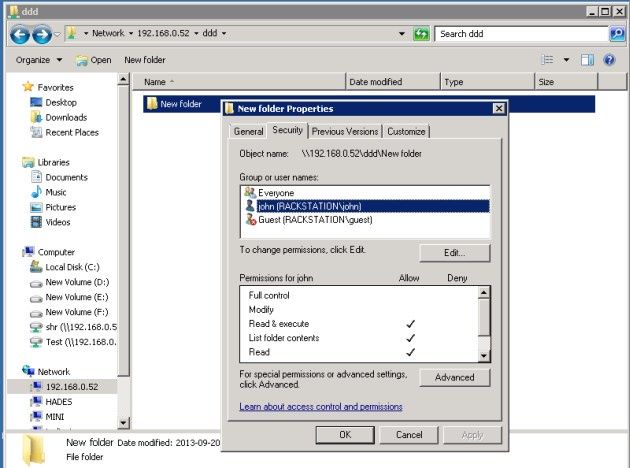

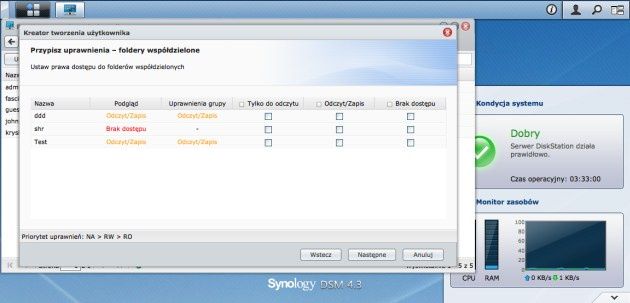

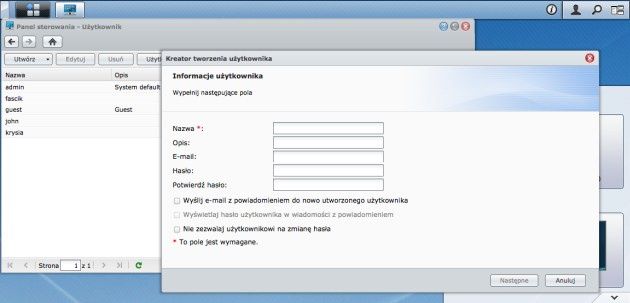

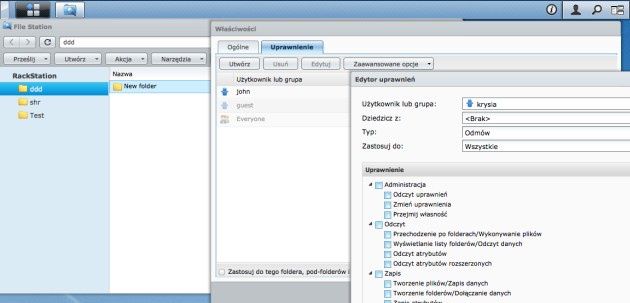

Podobnie jak uprawnienia ACL możemy stosować w przypadku użytkowników lokalnych, tak również zarządzanie użytkownikami może odbywać się na poziomie serwera NAS lub usługi katalogowej. W tym pierwszym przypadku konta tworzy się w aplecie Panel Sterowania - Użytkownik. Po poddaniu podstawowych danych (login, hasło, mail) przydzielamy użytkownika do określonej grupy użytkowników i jeśli mamy utworzone foldery udostępnione, to w kolejnym kroku możemy przyznać odpowiednie uprawnienia. Dodatkowo możemy określić limity użytkownika do przechowywania danych, uprawnienia i limity prędkości pobierania oraz wysyłania do poszczególnych aplikacji i protokołów, np. FTP, File Station czy WebDAV. Synology oddaje także do dyspozycji możliwość tworzenia oddzielnego folderu udostępnionego tzw. katalogu domowego - będzie to indywidualne miejsce dla każdego konta na prywatne dane.

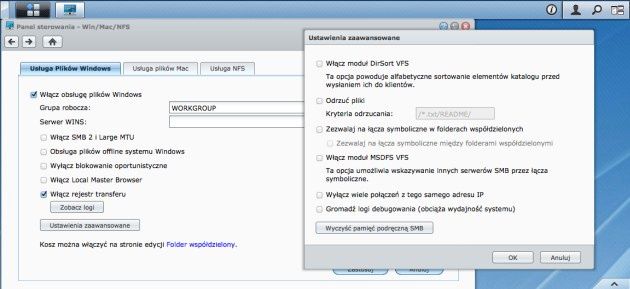

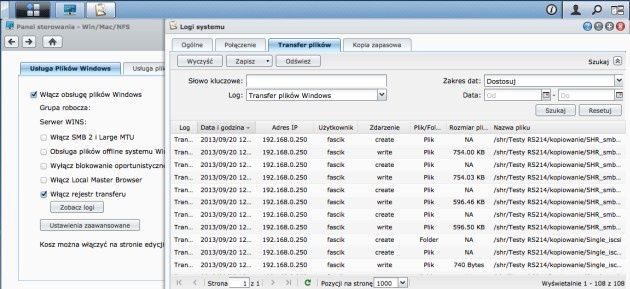

Opcje związane z udostępnianiem plików w zależności od protokołu znajdziemy w sekcji Panel Sterowania - Dostępność plików i ustawienia. W aplecie Win/Mac/NFS możemy ustawić wszystkie najważniejsze parametry związane z dostępem do plików przy użyciu protokołu CIFS/SMB, AFP oraz NFS. W najnowszych wersjach DSM Synology znacznie rozszerzyło możliwości protokołu CIFS/SMB wprowadzając m.in. obsługę SMB2 a także włączenie Large MTU pozwalającego na zwiększenie wydajności transferów plików. Można również aktywować Blokowanie oportunistyczne (oplock) pozwalające buforować i blokować lokalnie pliki, dzięki temu mając pewność, że plik nie będzie przypadkowo zmieniony przez innego użytkownika. RackStation może stać się również Local Master Browser, czyli mechanizmem przechowującym informacje o komputerach pracujących w sieci oraz liście ich zasobów udostępnionych. W zaawansowanych opcjach udostępniania CIFS/SMB możemy dodatkowo włączyć mechanizm sortowania alfabetycznego DirSort VFS, ukrywanie określonych plików na podstawie maski (np. ukrywanie plików tymczasowych w folderze udostępnionym), włączyć łącza symboliczne, a także mechanizm rozproszonego systemu plików MSDFS VFS. MSDFS VFS pozwala na symboliczne dowiązanie zasobów udostępnionych z innego serwera SMB, dzięki temu zasoby udostępnione zgromadzone na innych serwerach będą widoczne w RackStation.

Jeśli serwer NAS jest bardzo obciążony, możemy w każdej chwili włączyć logowanie zdarzeń, a także aktywować blokadę wielu połączeń z jednego adresu IP i kontrolować użytkowników obciążających nadmiernie serwer.

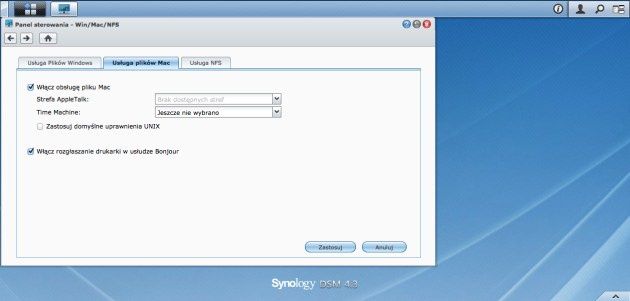

W przypadku usług dla komputerów z Mac OS możemy włączyć obsługę plików Mac aktywując tym samym protokół AFP. Uzupełnieniem AFP jest rozgłaszanie drukarek w usłudze Bonjour oraz obsługa Time Machine. Dzięki temu serwer NAS będzie idealnym miejscem na tworzenie kopii zapasowych z systemów Mac OS.

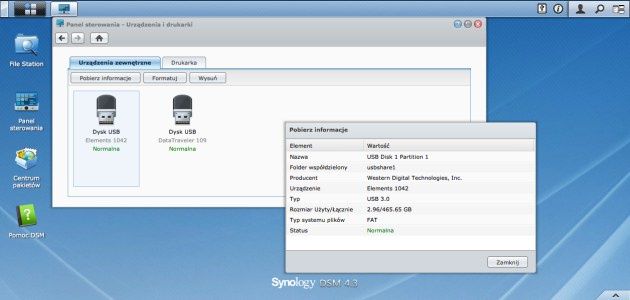

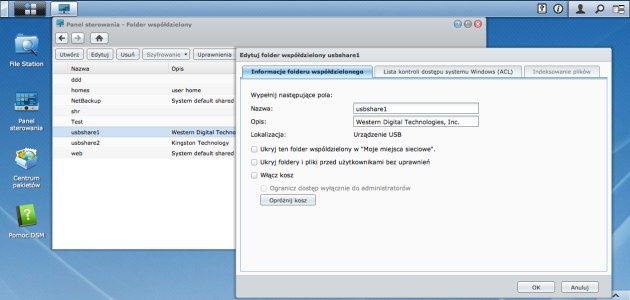

Powierzchnię dyskową RS214 można w dowolny sposób rozszerzać nie tylko przez montaż większych dysków. Wykorzystując 4 porty USB oraz eSATA możemy rozszerzyć powierzchnię o dodatkowe dyski twarde lub pamięci przenośne. Ograniczeniem nośników USB będzie jedynie możliwość udostępnienia całego wolumenu bez możliwości tworzenia folderów udostępnionych.

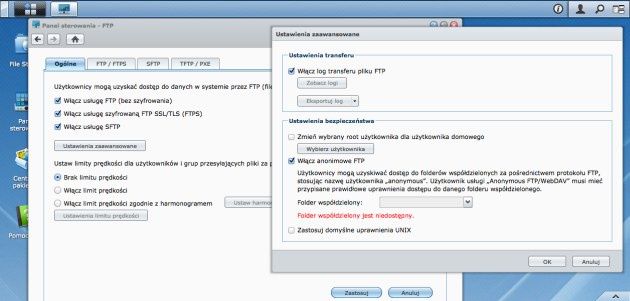

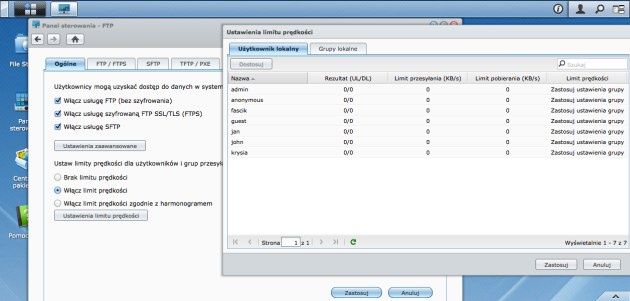

Bardzo konfigurowalna jest za to usługa FTP. Serwer pozwala na włączenie usługi w formie szyfrowanej lub nie. Aktywację SFP, a także tworzenie logów transferu plików. W zależności od potrzeb możemy dodatkowo ograniczyć transfer przy użyciu protokołu FTP, zarówno da użytkowników jak i dla grup.

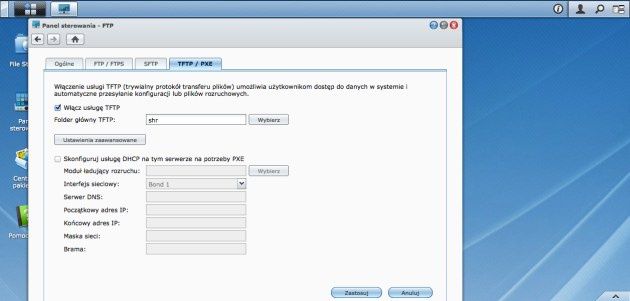

W sekcji FTP/FTPS możemy jeszcze dokładniej dokonfigurować serwer FTP, zmieniając np. numer portu czy definiując zakres portów dla pasywnego FTP. Ciekawostką jest możliwość aktywacji FXP, dzięki któremu FTP będzie obsługiwać funkcję transferu plików pomiędzy serwerami. Uzupełnieniem serwera FTP jest usługa TFTP oraz PXE, które m.in. pozwalają na transmisję konfiguracji czy plików rozruchowych. Z kolei serwer PXE mechanizm, który umożliwia urządzeniom klienckim rozruch przy użyciu interfejsu sieciowego, zamiast urządzenia pamięci masowej. W przypadku aktywacji PXE warto pamiętać o doinstalowaniu usługi serwer DHCP do RackStation.

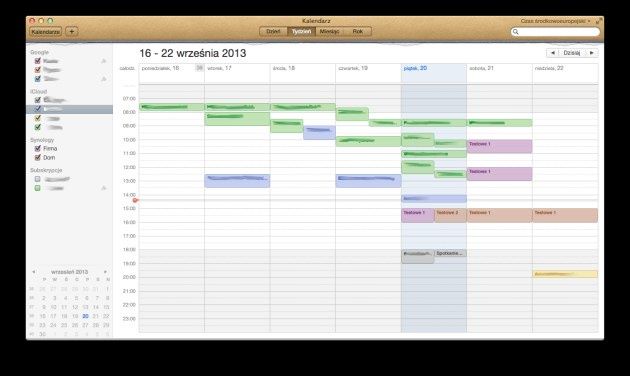

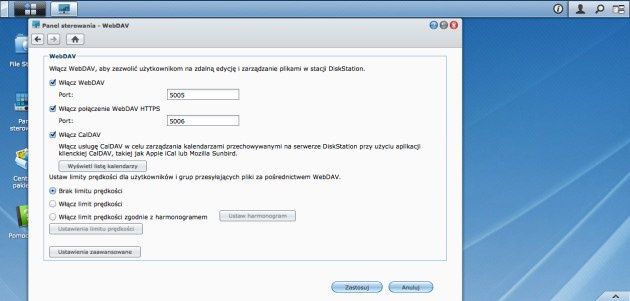

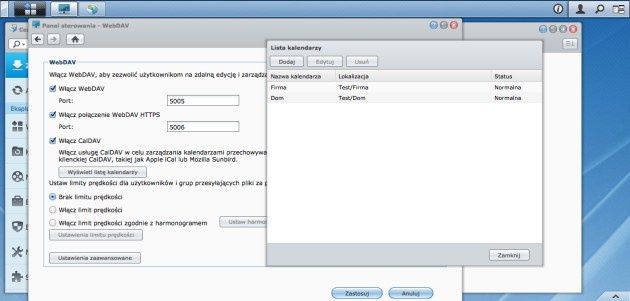

Dużym udogodnieniem szczególnie w niewielkich biurach będzie obsługa protokołu WebDAV, a w szczególności jego rozszerzenie jakim jest CalDAV. To funkcjonalność pozwalająca na tworzenie i publikowanie kalendarzy dla użytkowników. Dzięki takiemu rozwiązaniu w prosty sposób możemy zarządzać wszelkimi aspektami związanymi z organizacją spotkań, czasem, rezerwacją sal, terminami itd.

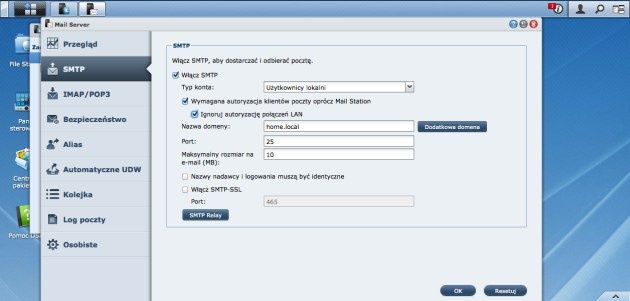

Jeśli zaś zaimplementujemy na serwerze Synology system obsługi poczty mail - Mail Station oraz Mail Server, możemy bez trudu niewielkim kosztem zorganizować środowisko komunikacji wewnętrznej i zewnętrznej biura. Mail Server pozwala na korzystanie zarówno z protokołu POP3 jak i IMAP i został wyposażony w filtr SpamAssassin.

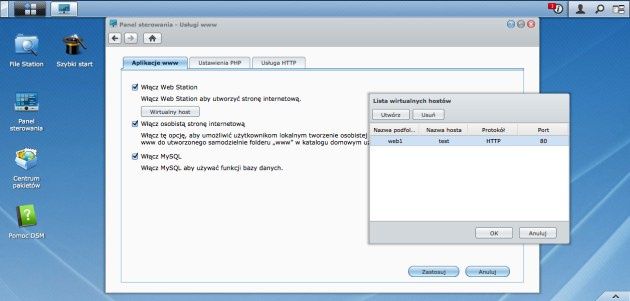

Uzupełnieniem usług komunikacji i kalendarza w RS214 jest całkiem sprawnie działający serwer WWW. Oferuje on nie tylko możliwość hostowania stron HTML, posiada także obsługę PHP oraz MySQL. Stąd już niedaleka droga do utworzenia kilkoma kliknięciami firmowych blogów, stron internetowych czy też po prostu wewnętrznego systemu CRM, czy systemu obsługi firmy. Sprzyjają temu dodatkowe pakiety, które można znaleźć w Centrum Pakietów. Dzięki obsłudze wirtualnych hostów na Synology możemy tworzyć wiele witryn internetowych. Dodatkowym udogodnieniem jest możliwość tworzenia prywatnych witryn użytkowników. Będą one dostępne pod adresami: http://ip_nazwa_serwera/~konto_uzytkownika

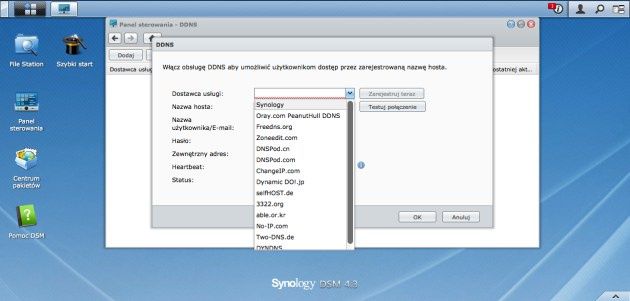

Jeżeli zamierzamy udostępniać nasze usługi WWW na zewnątrz, lub posiadamy zmienny publiczny adres IP, możemy w tym celu ułatwić nieco dostęp do zasobów wykorzystując klienta DDNS. Najciekawszy jest fakt, że do dyspozycji oprócz domeny Synology możemy przebierać i wybierać wśród kilkunastu różnych dostawców usługi DDNS.

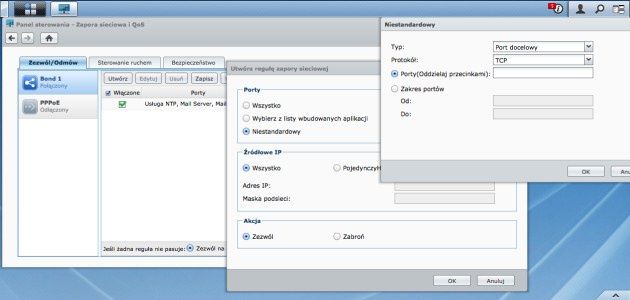

W systemie DiskStation Manager Synology wprowadził także sporo usprawnień i funkcjonalności ułatwiających nie tylko zdalny dostęp do usług (pakiet usługi chmurowej Cloud Station) i aplikacji (QuickConnect czy konfiguracja routera wspierającego UPnP) czy wspomniany serwer WWW i FTP pozwalają na dostęp z zewnątrz. Producent poświęcił sporo uwagi bezpieczeństwu serwera. W zakładce Zapora sieciowa i QoS możemy zdefiniować reguły blokad i zezwoleń na dostęp do zasobów NAS-a. Sam firewall jest bardzo konfigurowalny - możemy tworzyć reguły na bazie istniejących i zainstalowanych aplikacji, a także dodawać niestandardowe porty do poszczególnych reguł. Dodatkowo system pozwala na tworzenie reguł na podstawie pojedynczego adresu IP, czy też całych podsieci. Możemy również włączyć ochronę przed atakami DoS. By administrator miał pełen wgląd w status pracy firewalla w RS214, możemy włączyć powiadomienia zapory sieciowej.

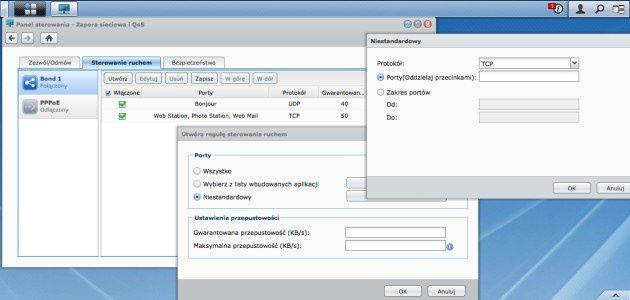

Na podobnej zasadzie co zapora sieciowa działa mechanizm QoS. Ponieważ serwer posiada dwa porty LAN i może obsługiwać dwie sieci reguły QoS oraz zapory sieciowej definiujemy dla każdego portu z osobna. Mechanizm QoS oparty jest na tworzeniu reguł określających gwarantowaną przepustowość w kierunku wysyłania i pobierania dla danej aplikacji lub zakresu portów.

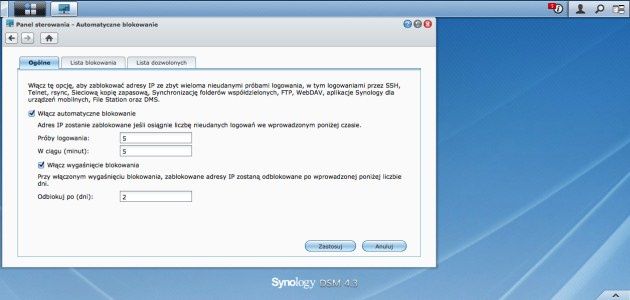

Uzupełnieniem zapory oraz QoS jest dodatkowy mechanizm automatycznego blokowania. W przypadku zbyt wielu nieudanych prób logowania do określonych usług (np. SSH, rsync, FTP czy File Station) system może zablokować dostęp do usług dla określonego adresu IP. Blokada jest zakładana w przypadku spełnienia określonych warunków, które ustawiamy w zakładce Ogólne. Wszelkie zapisy blokad są prezentowane w zakładce Lista blokowania, podobnie jak dozwolone hosty wyświetlane są w Lista dozwolonych.

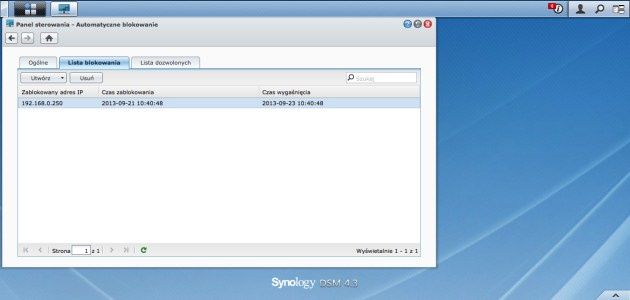

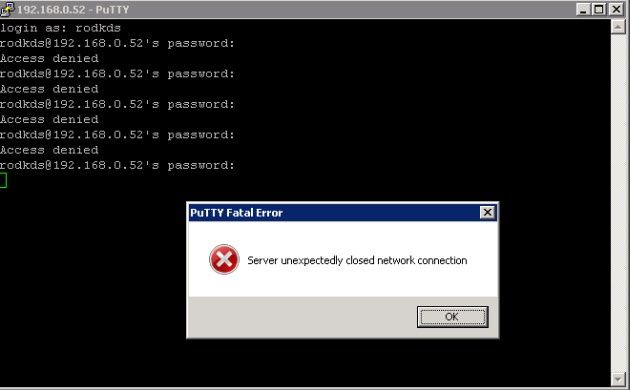

Przykładowa sytuacja działania blokowania dostępu przy zbyt wielu nieudanych próbach logowania poprzez SSH. Komputer źródłowy (192.168.0.250) próbował w ciągu 5 minut pięciokrotnie zalogować się do systemu. Synology wykrył zbyt wiele nieudanych prób - rozłączył sesję SSH, a następnie dodał host do listy blokowanych.

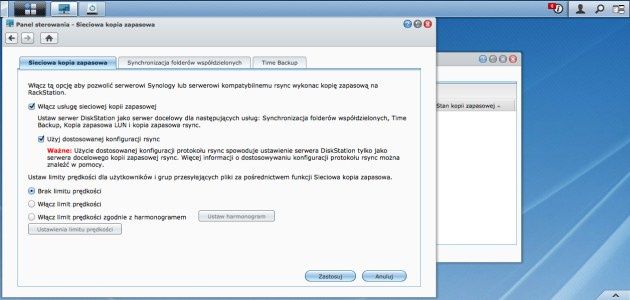

Oprócz bezpieczeństwa sieciowego Synology kładzie również duży nacisk na bezpieczeństwo danych. System posiada bardzo rozbudowane i konfigurowalne mechanizmy tworzenia kopii zapasowych. W RS214 możemy aktywować opcję Sieciowa kopia zapasowa. Dzięki temu serwer stanie się centralnym miejscem do przechowywania kopii zapasowych z innych urządzeń. Do dyspozycji mamy Synchronizację folderów współdzielonych, która jest usługą umożliwiającą synchronizację dwóch jednostek Synology udostępniających dane. Dwa serwery Synology możemy również wykorzystać w funkcji Sieciowej kopii zapasowej - gdzie jeden z serwerów będzie źródłem, a drugi celem kopii. Podobny mechanizm Time Machine znany z systemów Mac OS jest również obecny w RS214 - to Time Backup - pozwala na tworzenie wielu kopii danych w określonych odstępach czasu. W każdej chwili możemy cofnąć się do określonego punktu kontrolnego i przywrócić lub odzyskać zmienione dane.

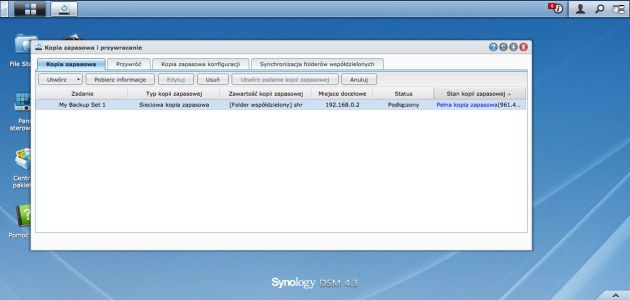

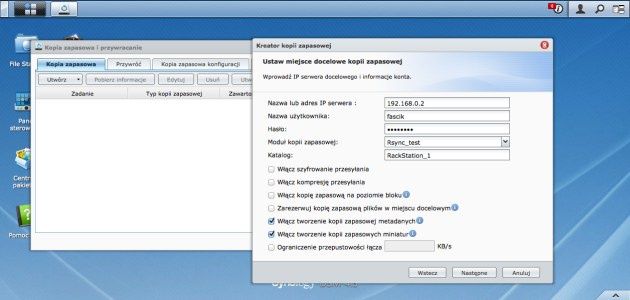

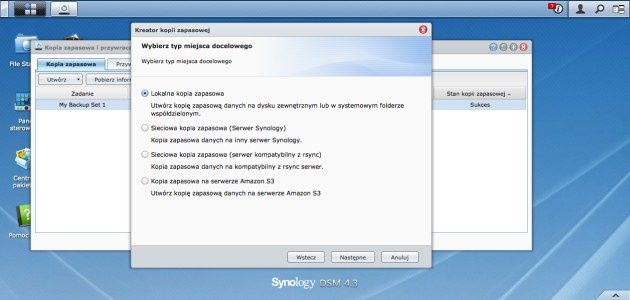

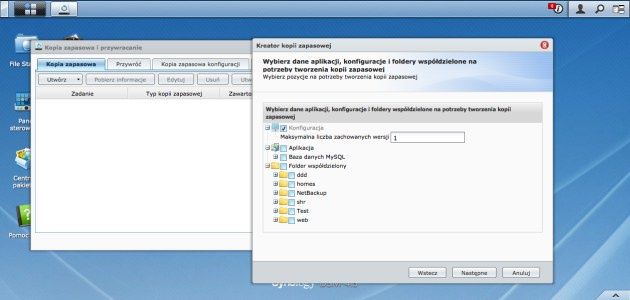

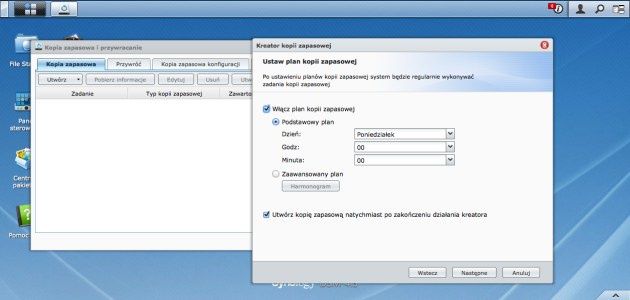

By skonfigurować Kopię zapasową wystarczy uruchomić aplet Kopia zapasowa i przywracanie. Jest to centralny punkt, w którym tworzymy zadania i harmonogramy określonych typów kopii. W przypadku Kopii zapasowej zadania możemy wykonywać na lokalny nośnik - np. podłączony dysk USB lub eSATA, wykonać sieciową kopię zapasową na inny serwer Synology, wykorzystać mechanizm rsync lub utworzyć backup w chmurze Amazon S3.

Tworzenie każdego z zadań oparte jest na kreatorze. W zależności od konfiguracji możemy być proszeni o podanie danych uwierzytelniających, czy tak jak w przypadku serwera rsync o podanie adresu IP oraz ścieżki do zasobu. W kolejnych krokach podajemy zakres kopiowanych danych (łącznie np. z konfiguracją serwera Synology) oraz ustawiamy harmonogram zadań. Dokładnie w taki sam sposób możemy tworzyć kopie zapasowe jednostek LUN. Również przywracanie danych i LUN-ów jest bardzo proste - wystarczy wskazać źródło kopii zapasowej i postępować zgodnie z kolejnymi krokami kreatora.

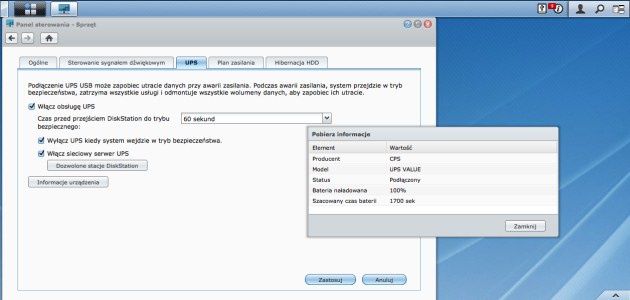

Jeśli w sieci LAN, do której podłączony będzie serwer Synology posiadamy zasilacz awaryjny UPS to możemy wykorzystać RS214 jako urządzenie, które będzie zarządzać zachowaniem zasilacza w przypadku awarii zasilania. Synology bez trudu współpracuje nawet z niemarkowymi UPS-ami. RS214 może także pełnić rolę sieciowego zasilacza UPS - dzięki temu inne urządzenia w sieci będą mogły zachować się tak samo jak serwer Synology w przypadku awarii zasilania.

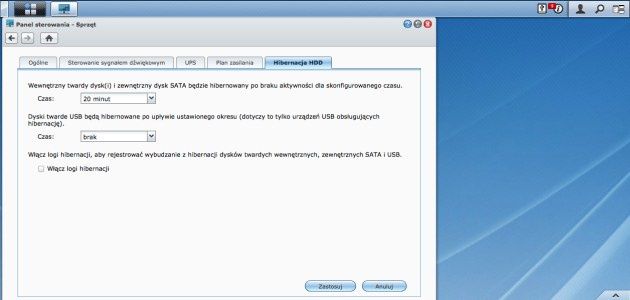

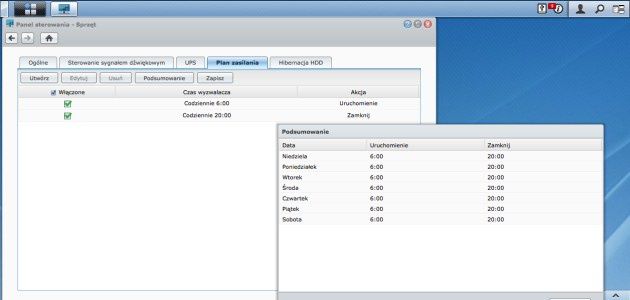

Przy okazji omawiania zasilania warto wspomnieć o jeszcze jednej kwestii - zużyciu energii. Ciekawostką jest fakt, że pracujący RS214 zużywa niespełna 26 W energii. Nie jest to zbyt dużo, jednak jeśli zależy nam na maksymalnej oszczędności kosztów warto zerknąć w zakładkę Sprzęt - Plan zasilania. Możemy tu ustawić harmonogramy pozwalające na włączanie oraz wyłączanie serwera w określonym dniu oraz o określonej porze. Dodatkowo jeśli serwer nie jest zbyt często wykorzystywany, możemy uruchomić hibernację dysków macierzy oraz dysków USB. Pozwoli to na ograniczenie zużycia energii do poziomu zaledwie 14 W.

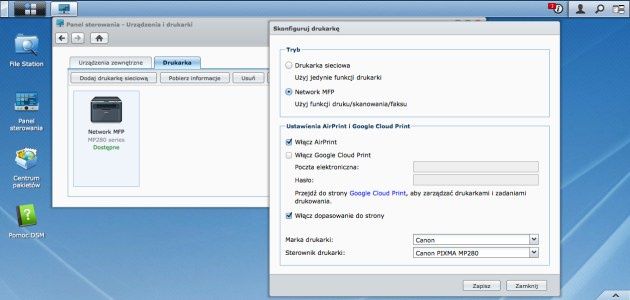

Zestaw portów USB obecnych w RS214 można wykorzystać w jeszcze jeden sposób niż tylko podłączanie nośników. Serwer RS214 możemy przekształcić w serwer druku oraz serwer urządzeń wielofunkcyjnych. Takie rozwiązanie pozwoli na wykorzystanie dowolnej drukarki USB jako drukarki sieciowej. Co ciekawe Synology pozwala na drukowanie nie tylko z urządzeń podłączonych do sieci lokalnej, ale także wykorzystując usługę Google Print. Z kolei właściciele urządzeń z systemem iOS mogą skorzystać z AirPrint.

Chociaż RS214 jest rozwiązaniem przeznaczonym dla użytkowników biznesowych, to nic nie stoi na przeszkodzie by uruchomić na nim różnego rodzaju serwery multimediów. W standardowej konfiguracji nie mamy żadnej funkcji multimedialnej. Producent wszystkie dodatkowe możliwości wykorzystania RS214 jako serwer mediów, pozostawił decyzji użytkownika tworząc Centrum Pakietów. W chwili obecnej znajdziemy w nim aż 8 aplikacji multimedialnych:

• Audio Station - biblioteka muzyczna oparta o WWW pozwalająca na strumieniowanie muzyki np. do urządzeń DLNA a przy wykorzystaniu modułu Bluetooth także do głośników bezprzewodowych,
• Download Station - narzędzie wspomagające pobieranie plików przy użyciu protokołów HTTP, FTP, BT, NZB, Thunder, FlashGet, eMule czy QQDL,
• DVBLink Server - serwer TV pozwalający na nagrywanie programu z TV przy użyciu kompatybilnego tunera TV,
• iTunes Server i Logitech Media Server- kolejne serwery umożliwiające strumieniowanie muzyki
• Photo Station - webowa biblioteka zdjęć z funkcją prowadzenia bloga,
• Serwer Multimediów - serwer pozwalający na odtwarzanie plików multimedialnych przy użyciu urządzeń DLNA/UPnP,
• Video Station - aplikacja webowa pozwalająca na gromadzenie plików filmowych w formie bilbioteki, a także nagywanie programów TV przy użyciu kompatybilnego tunera TV.

Dodatkowo pakiety Audio, Video, Photo i Download Station są wspomagane mobilnymi aplikacjami na systemy iOS, Android i Windows Phone 8.

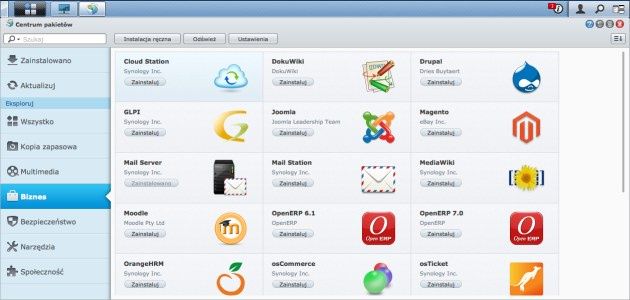

W Centrum Pakietów dość rozbudowaną sekcję stanowi zakładka Biznes. Znajdziemy w niej ponad 20 aplikacji przeznaczonych do budowy sklepu internetowego, narzędzi CRM, portali, blogów. Tu również dostępne są pakiety Mail Server i Mail Station a także dwie usługi chmurowe: Cloud Station oraz xCloud czy też pakiet antywirusowy.

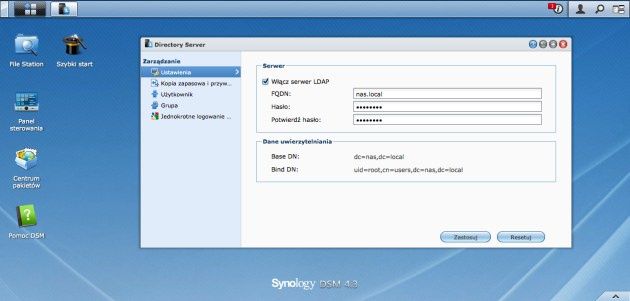

Również w zakładce Narzędzia odnajdziemy ciekawe funkcjonalności dla serwera NAS - wspomniany wcześniej serwer LDAP (Directory Server), serwer DNS, RADIUS, Syslog czy DHCP. To tylko niektóre podstawowe narzędzia, które mogą wspomóc działanie lokalnej sieci komputerowej. Dużym ułatwieniem będzie zapewne pakiet serwera VPN (do 5 połączeń). Dzięki niemu możemy zaimplementować w sieci usługę zdalnego dostępu do sieci LAN. Serwer obsługuje usługi połączeń PPTP, L2TP/IPSec oraz OpenVPN.

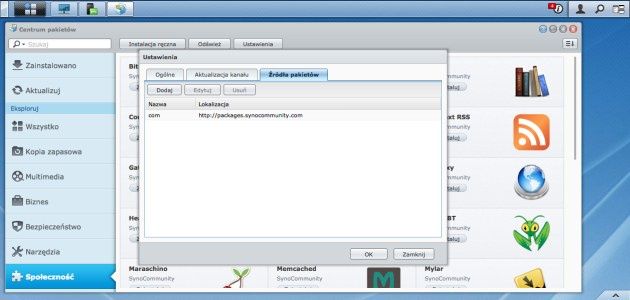

Oprócz wspomnianych pakietów multimedialnych i narzędziowych w Centrum Pakietów w zależności do platformy sprzętowej Synology znajdziemy jeszcze kilkadziesiąt rożnych aplikacji mniej lub bardziej przydatnych w określonym środowisku sieciowym. Liczba pakietów stale rośnie, a dodatkowe funkcjonalności można wdrożyć używając alternatywnych repozytoriów tworzonych przez sympatyków Synology.

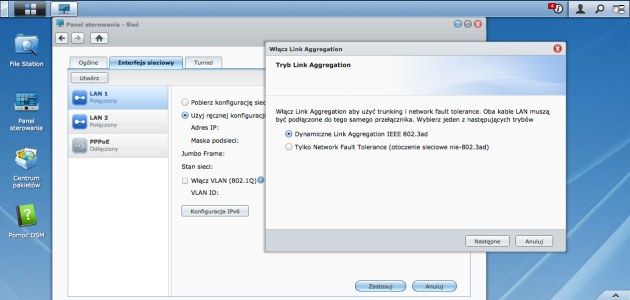

Kilku oddzielnych zdań komentarza wymaga sprawa sieci LAN oraz komunikacji. Synology prezentując produkty dla biznesu nie skupia się jedynie na konstrukcji rackowej serwera. Ważnym elementem jest również ciągłość działania komunikacji sieciowej i nieważne czy mamy do czynienia z NAS-em klasy enterprise np. RS2212+, czy też omawianym RS214 gdzie zastosowano po 2 gigabitowe kontrolery ethernet. W przypadku RS214 oba interfejsy mogą pracować osobno - obsługując dwie sieci, ale równie dobrze możemy wykorzystać ich potencjał i ustawić łącze backupowe (lub włączając Link Aggregation IEEE 802.3ad). W pierwszym przypadku łącze backupowe pozwoli na kontynuację działania w momencie gdy jedno z łącz zawiedzie. Dużym plusem jest możliwość ustawienia konfiguracji dwóch sieci, a także obsługa VLAN-ów. W przypadku agregacji łączy oprócz konfiguracji samego serwera niezbędne będzie podłączenie go do przełącznika sieciowego wspierającego protokół 802.3ad z odpowiednio skonfigurowanym LAG. Dzięki takiemu ustawieniu rozkład transmisji odbywa się poprzez obydwa interfejsy sieciowe. Poniżej dość prosty przykład wysycenia LAG na obydwu interfejsach sieciowych, gdzie na jednym z nich odbywa się pobieranie, a na drugim wysyłanie.

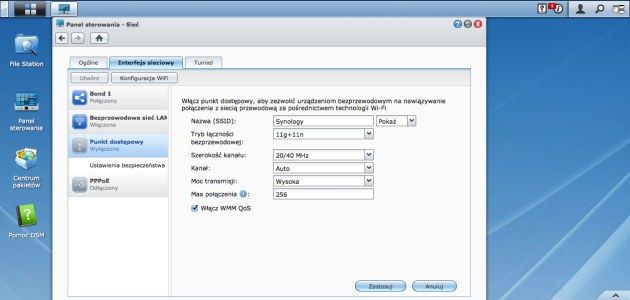

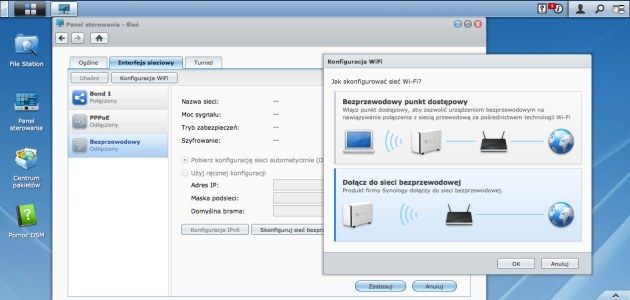

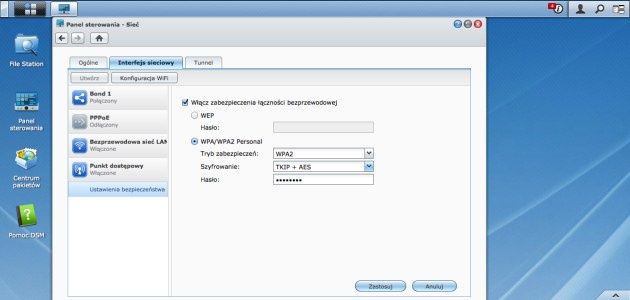

By było jeszcze atrakcyjniej, do serwera NAS oprócz modułów Bluetooth można podłączyć bezprzewodowe karty sieciowe USB. By sprawdzić funkcjonalność WiFi podłączyliśmy do RS214 dość popularną kartę USB opartą o chipset Atheros AR9271. System bez trudu rozpoznał urządzenie i aktywował dodatkowe menu w Bezprzewodowa sieć LAN oraz Punkt dostępowy. W zależności od wyboru opcji serwer NAS może być albo punktem dostępowym świadczącym usługę dostępu do internetu, albo też przy pomocy sieci WiFi możemy go połączyć bezprzewodowo z istniejącą infrastrukturą LAN.

W przypadku punktu dostępowego pozostanie nam ustalić nazwę SSID sieci, dobrać kanał i jego szerokość a także ustawić zabezpieczenia.

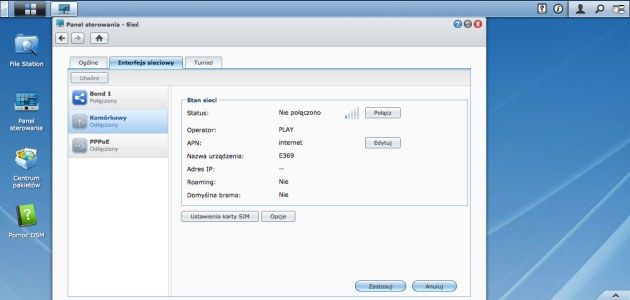

Dość ciekawym rozwiązaniem jest również współpraca NAS-a z modemami 3G/LTE. Dzięki temu serwer może łączyć się z internetem. Jeśli do takiej konfiguracji dołączymy serwer DHCP, to bez trudu możemy przy pomocy RS214 stworzyć prosty router z funkcją dostępu do internetu. Konfiguracja połączenia 3G/LTE jest bardzo prosta i inie odbiega od zasad jakie towarzyszą konfiguracji np. w routerach 3G - wybieramy odpowiednią sieć, APN login oraz hasło i numer dostępowy. Ewentualnie możemy skorzystać z predefiniowanych ustawień operatorów.

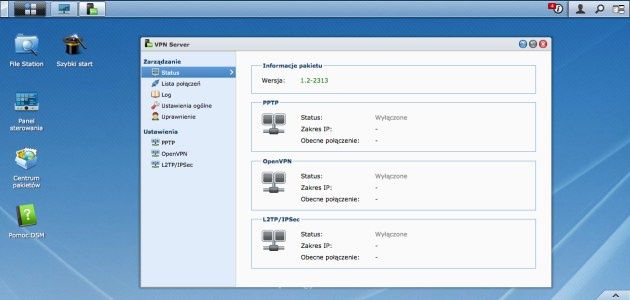

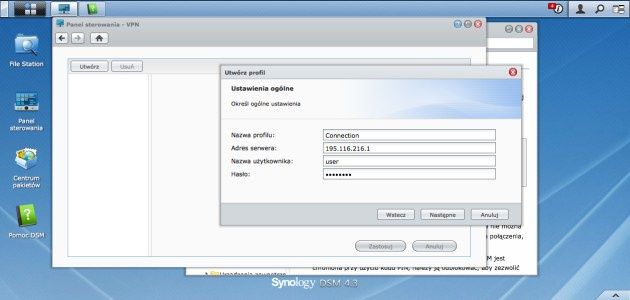

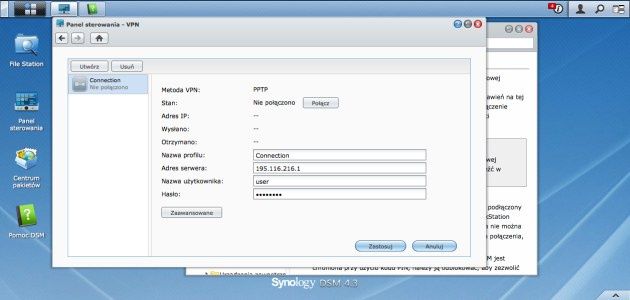

Jeśli zaś serwer pracuje jako element infrastruktury sieciowej oddziału firmy, to bez problemu możemy go skomunikować z macierzystą siecią LAN tworząc tunel VPN przy użyciu protokołu OpenVPN, PPTP oraz L2TP/IPSec.

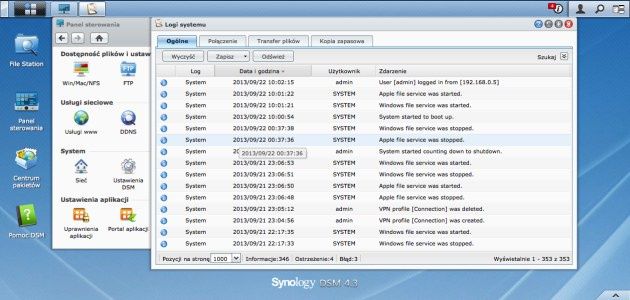

Na duże słowa uznania zasługują także elementy administracyjne i kontrolne Synology. W tej dziedzinie oprogramowanie DSM nie ma sobie równych. Dokładne zapisy zdarzeń dotyczące stanu systemu, połączeń, transferów plików, a także kopii zapasowych znajdziemy w aplecie Logi Systemu. Zapisy możemy wyeksportować do pliku CSV lub HTML, a także w wygodny sposób przeszukiwać.

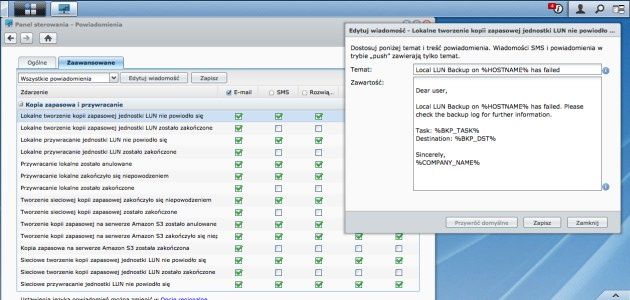

Jeśli chcemy mieć pełen komplet informacji o stanie pracy serwera NAS, to prócz zaczytywania logów systemowych możemy wykorzystać bardzo konfigurowalny system powiadomień mail, SMS, komunikatory (Skype, MSN) oraz push na platformy mobilne. Do dyspozycji mamy możliwość ustawienia kilkudziesięciu typów zdarzeń o których administrator może być informowany. Powiadomienia zostały podzielone na kilka kategorii: Krytyczne, Informacyjne, System, Zasilanie, Kopia Zapasowa, itp. Dzięki temu możemy zdecydować, które informacje są dla nas najważniejsze i jakie powiadomienia chcemy otrzymywać. By jeszcze bardziej dopasować informacje do swoich potrzeb, każdy z komunikatów możemy dowolnie edytować i ingerować w ich treść.

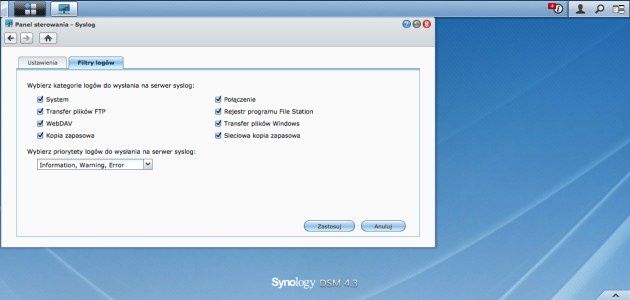

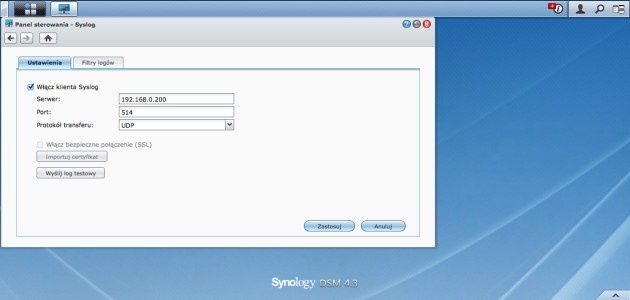

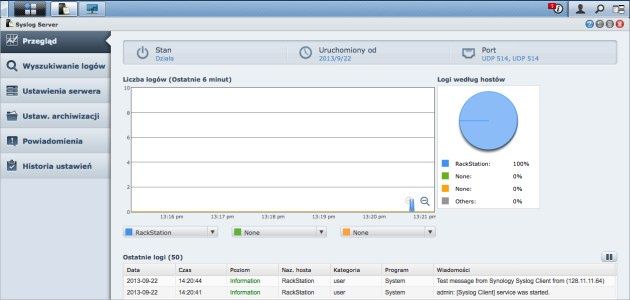

Monitorowanie parametrów serwera można również oprzeć o serwer Syslog. RS214 posiada funkcjonalność klienta syslog. Jednak nic nie stoi na przeszkodzie by zainstalować funkcję serwera Syslog na Synology i to na nim centralizować wszelkie komunikaty związane z funkcjonowaniem różnych urządzeń w sieci.

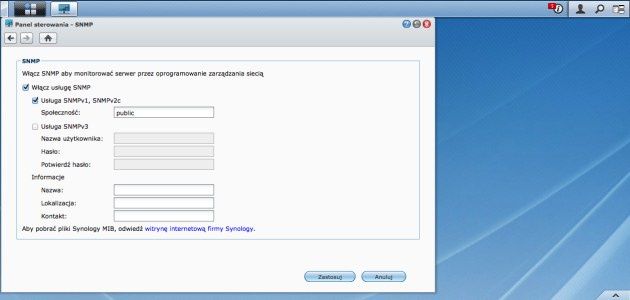

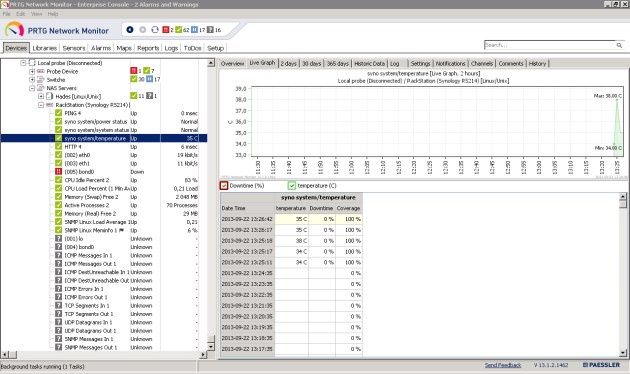

Kolejną możliwością monitorowania serwera jest wykorzystanie protokołu SNMP w wersji SNMPv1, SNMPv2c i SNMPv3. Pozwala on na pobieranie różnorodnych informacji z różnego rodzaju urządzeń sieciowych. W zależności od dostępności możemy monitorować niemal wszystkie parametry - od temperatury przez prędkość wentylatorów, zajętość pamięci RAM czy obciążenie interfejsów aż po np. zajętość dysków. Do prawidłowej pracy niezbędny będzie aktywacja modułu SNMP oraz system zarządzania siecią oparty o protokół SNMP.

Testy wydajnościowe serwera Synology RackStation RS214 przeprowadziliśmy przy wykorzystaniu benchmarków ATTO Disk Benchmark, CrystalDiskMark oraz kopiując pliki z serwera i na serwer przy użyciu Eksploratora Windows (SMB, iSCSI). Procedura kopiowania obejmowała próby przeprowadzone trzykrotnie:

• kopiowanie na serwer i pobieranie z serwera jednego pliku o wielkości 2 GB
• kopiowanie na serwer i pobieranie z serwera 1000 plików o wielkości 2 MB każdy
• kopiowanie na serwer i pobieranie z serwera 10000 plików o wielkości 2 KB każdy

Platformą sprzętową do testów wykorzystania protokołów SMB, iSCSI był serwer HP ProLiant MicroServer N36L ze skonfigurowaną macierzą RAID 0

• System operacyjny: Windows Server 2008 R2
• Procesor AMD Athlon DualCore 1,3 GHz
• Pamięć RAM: 8 GB
• Dysk twardy: macierz RAID 0

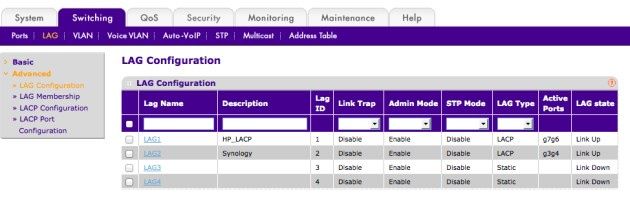

• Sieć ethernet: 2x1 Gbps (połączenie 1000 Mbps, full duplex, link aggregation 802.3ad)

Ten sam komputer i ta sama konfiguracja posłużyła nam do testów benchmarkami. Elementem łączącym komputery oraz serwer NAS był przełącznik sieciowy Netgear ProSafe GSM7212. Połączenie gigabitowe pracowało w trybie full duplex, 1 Gbps.

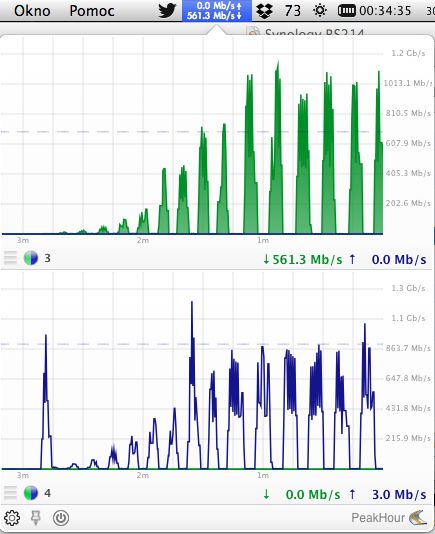

Po pierwszych testach syntetycznych myśleliśmy, że w konfiguracji testowej jest błąd ponieważ wyniki należały raczej do średnich. Całkowita zmiana konfiguracji testowej oraz środowiska sieciowego utwierdziła nas jednak w przekonaniu, że wszystko jest w porządku. Choć jednostka RS214 przeznaczona jest dla niewielkich biur czy firm, to jej wydajność nie należy do najwyższych. Zarówno z wynikami benchmarków, jak i typowych testów kopiowania danych, plasuje się w środku stawki. Na uwagę zasługuje szybkość operacji kopiowania w macierzy SHR. System nieźle radził sobie także z macierzą RAID 0. Nieco gorzej wypada obsługa nośników USB 3.0 pod względem kopiowania. Maksymalne wartości jakie osiągnęliśmy wynosiły około 44 MB/s.

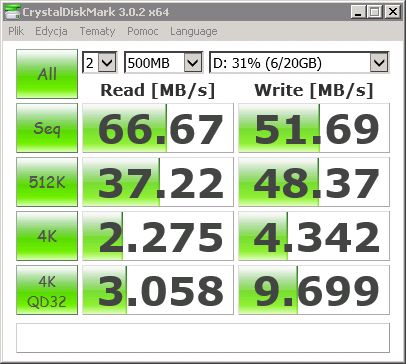

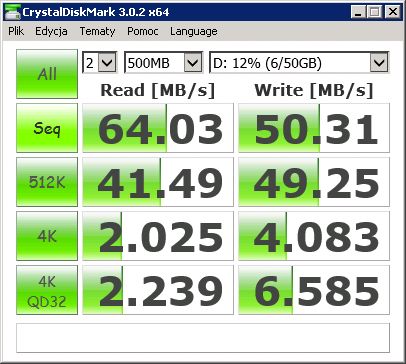

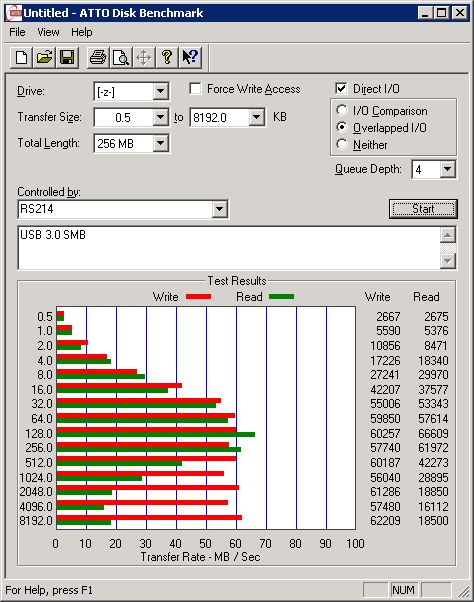

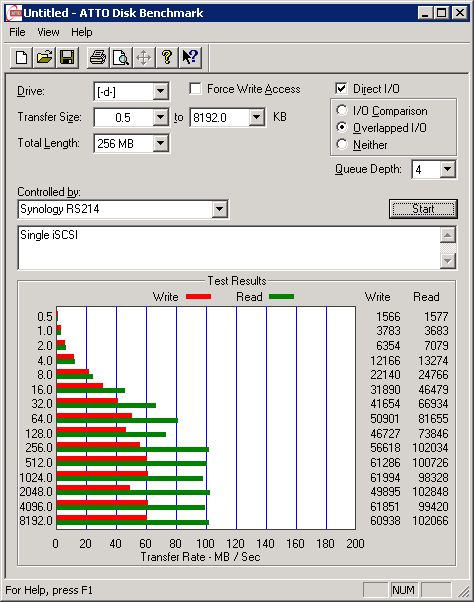

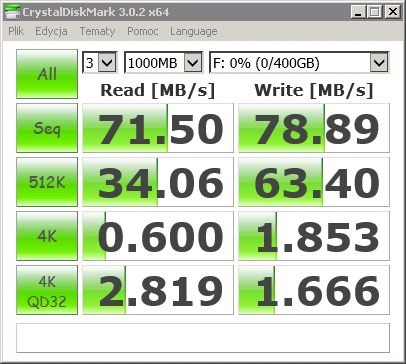

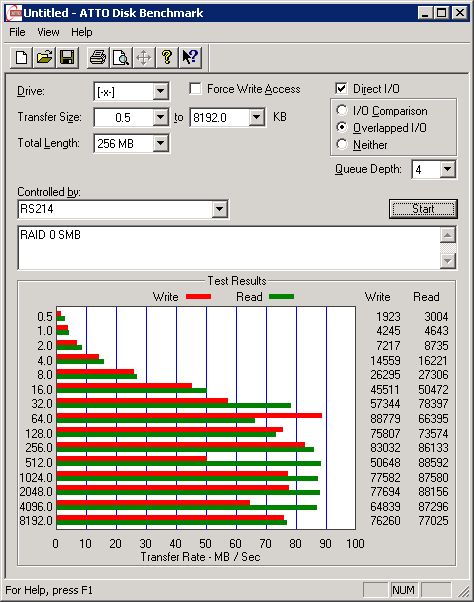

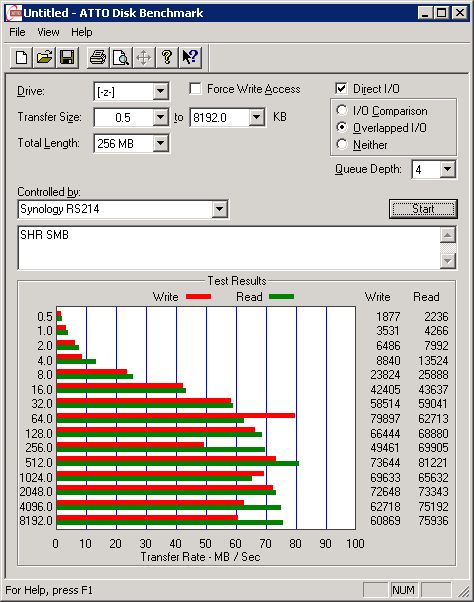

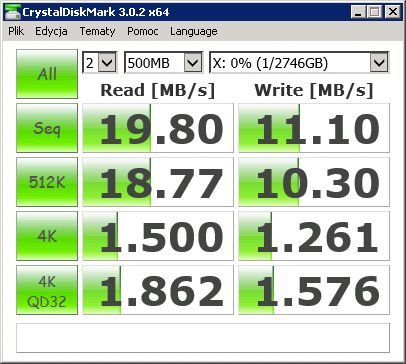

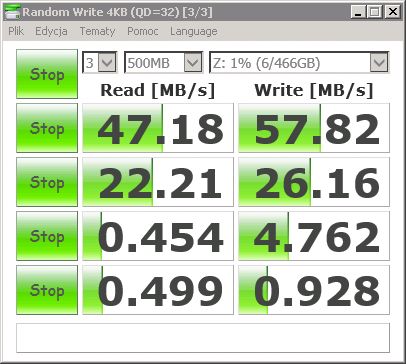

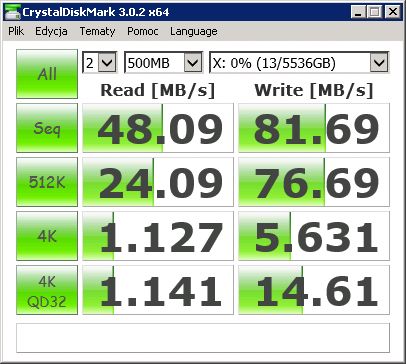

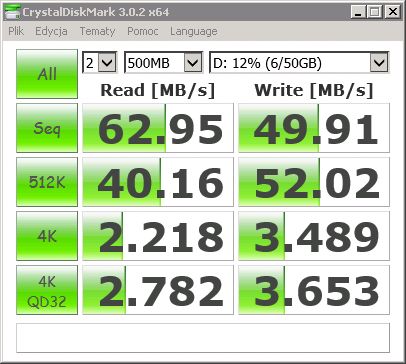

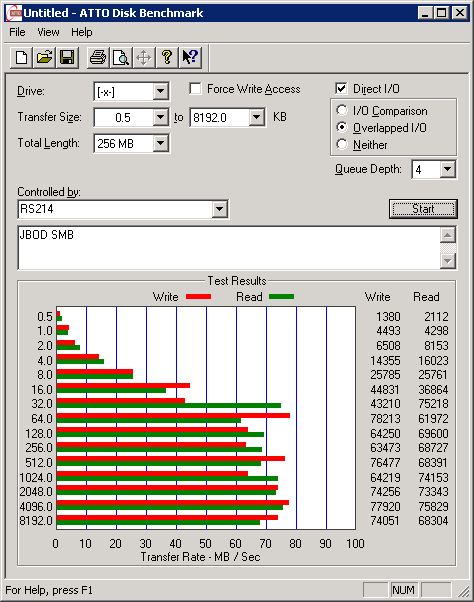

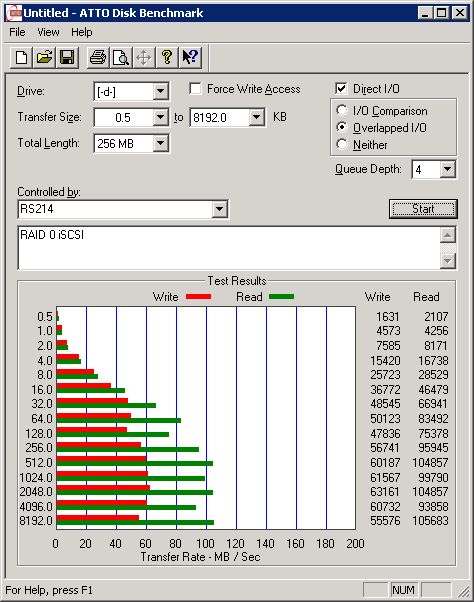

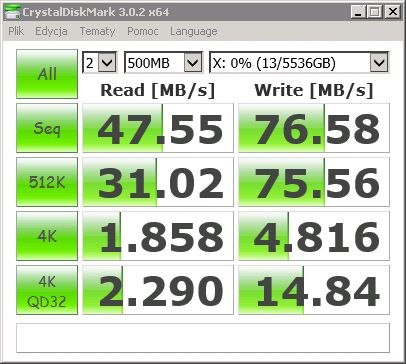

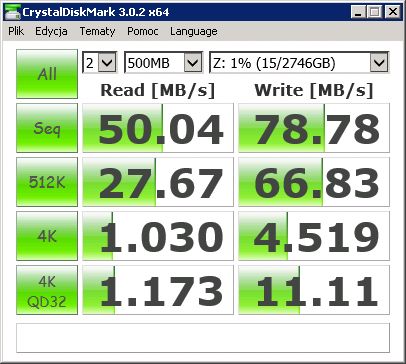

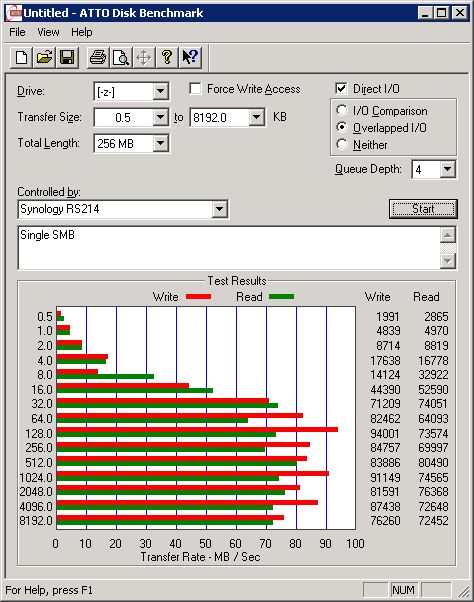

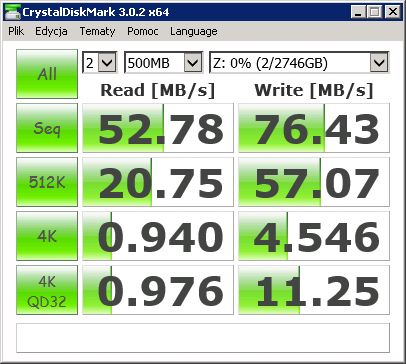

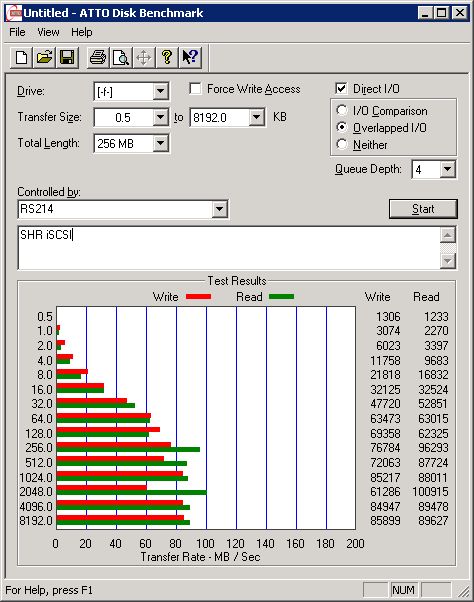

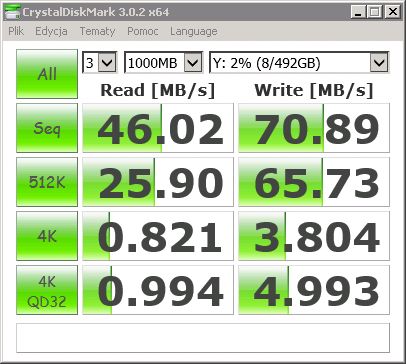

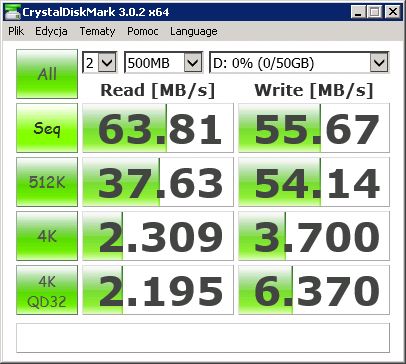

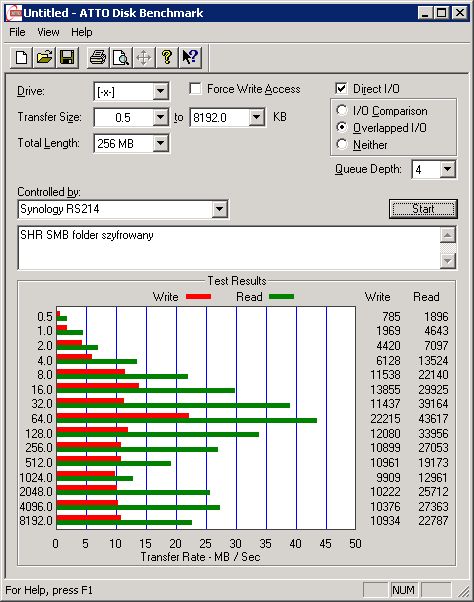

Testy ATTO Disk Benchmark oraz CrystalDiskMark przeprowadziliśmy dla pojedynczego dysku, folderu szyfrowanego, macierzy RAID 0, 1, SHR oraz JBOD. Pomiary zostały przeprowadzone dla protokołu CIFS/SMB oraz iSCSI. W teście ciągłym ATTO Disk Benchmark widać, że serwer potrafi osiągać wartości ponad 100 MB/s (np. RAID 0, protokół iSCSI).

• RAID 0, protokół SMB

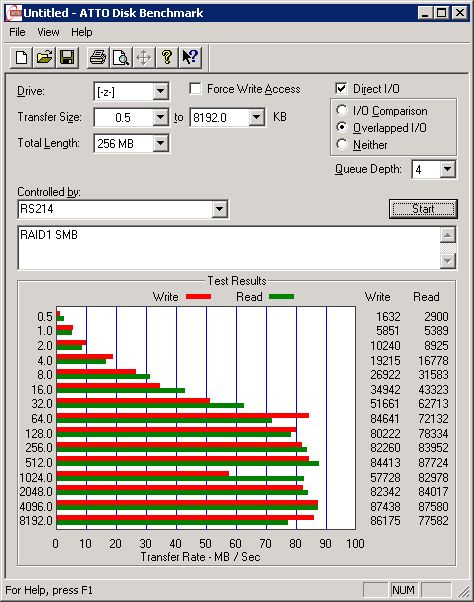

• RAID 1, protokół SMB

• SHR, protokół SMB

• SHR, folder szyfrowany, protokół SMB

• JBOD, protokół SMB

• dysk USB 3.0, protokół SMB

• RAID 0, protokół iSCSI

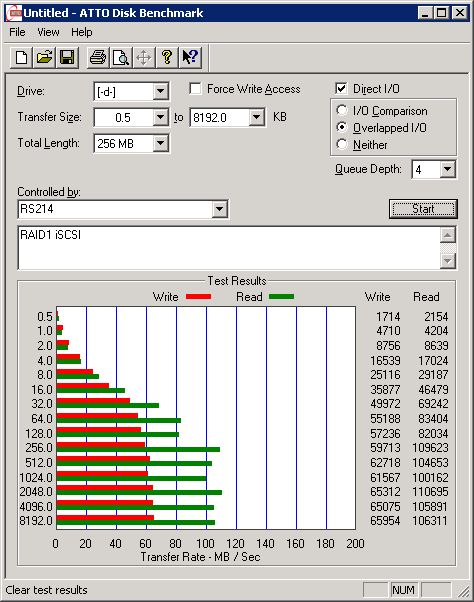

• RAID 1, protokół iSCSI

• SHR, protokół iSCSI

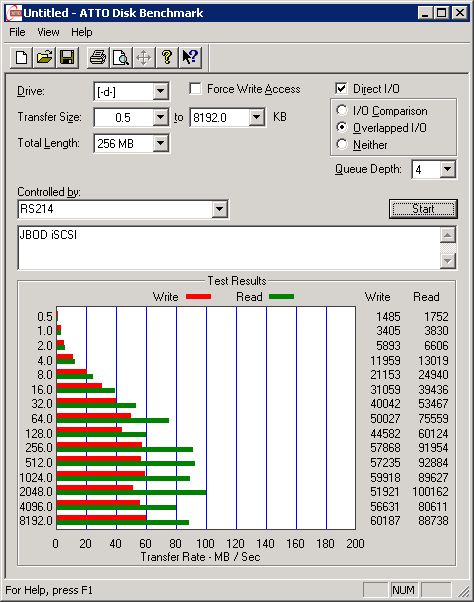

• JBOD, protokół iSCSI

• RAID 0, protokół SMB

• RAID 1, protokół SMB

• SHR, protokół SMB

• SHR, folder szyfrowany, protokół SMB

• JBOD, protokół SMB

• dysk USB 3.0, protokół SMB

• RAID 0, protokół iSCSI

• RAID 1, protokół iSCSI

• SHR, protokół iSCSI

• JBOD, protokół iSCSI

Synology RackStation RS214 zachwyca swą niewielką konstrukcją, ilością interfejsów, a także możliwościami systemu DiskStation Manager 4.3. Obsługa dwóch dysków twardych w połączeniu z możliwością podłączenia nośników USB czy eSATA sprawia, że RS214 to bardzo ciekawe rozwiązanie dla niewielkiej firmy, biura lub grupy roboczej. Szkoda tylko, że nie można maksymalnie wykorzystać potencjału dwóch interfejsów gigabitowych. NAS jest wart polecenia osobom, które cenią sobie bezpieczeństwo danych, a jednocześnie nie chcą inwestować w kolejne serwery, które mogą dublować funkcjonalności RS214.
