Synology RackStation RS812+ skalowalny NAS z możliwościami

Stale rosnąca ilość danych przetwarzanych nie tylko lokalnie, ale także w sieci LAN. Wdrażanie mechanizmów wirtualizacji oraz usług działających w chmurze. Kopie zapasowe i archiwa. To tylko niektóre elementy sieci firmowych, które wymagają od administratorów systemów i sieci LAN doboru odpowiedniego sprzętu do potrzeb firmy. I tak jak firma stale się rozwija, tak i serwery magazynujące dane powinny być rozwiązaniami bazującymi o najnowsze komponenty i rozwiązania, pozwalające na bezproblemową pracę w stale zmieniających się warunkach firmowych.

Oprócz aktywnej infrastruktury sieciowej, a także stacji roboczych użytkowników, kluczowym elementem działania systemów informatycznych w firmie jest struktura serwerowa. To ona zapewnia nieprzerwany dostęp do danych i usług. Dzięki mechanizmom wirtualizacji możemy częściowo ograniczyć ilość fizycznych urządzeń. Warto w tym procesie brać pod uwagę fakt gromadzenia danych, czy też tworzenia zasobów pozwalających na ich magazynowanie. Dlatego też oprócz serwerów oferujących usługi katalogowe, poczty czy zdalnego dostępu, dużą rolę odgrywają także serwery zapewniające nieograniczoną ilość miejsca na dane z możliwością uniwersalnego dostępu. Takimi rozwiązaniami są serwery sieciowych pamięci masowych NAS, a wśród nich zaprezentowany niedawno Synology RackStation 812+ oraz  RS812RP+. Są to czterodyskowe rozwiązania w obudowie rack, przeznaczone do zabudowy w szafach serwerowych. Oba z całkiem pokaźną liczbą opcji konfiguracyjnych i funkcjonalności.

Serwer RS812+ w zestawie oprócz kabla zasilającego i śrub montażowych dysków zawiera także kable ethernet oraz płytę z systemem operacyjnym. Osoby, które będą chciały zainstalować serwer w typowej szafie serwerowej, mogą wykorzystać do tego celu dołączane uchwyty montażowe. Dużo wygodniejszym rozwiązaniem jest jednak dokupienie opcjonalnych szyn montażowych Synology RKS1314 Rail Kit Sliding, lub RKM114 Rail Kit Mounted. Pozwalają one na swobodne wysuwanie i wsuwanie serwera do szafy bez konieczności jego odkręcania. Jest to dużo wygodniejsze rozwiązanie, szczególnie w systemach serwerowych o dużym zagęszczeniu jednostek czy okablowania.

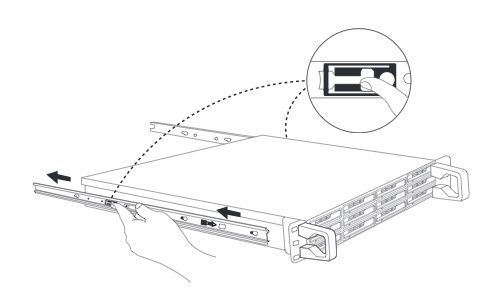

Metalowa konstrukcja urządzenia oparta jest o obudowę wielkości 1U, co pozwala na umiejscowienie jej w każdej szafie serwerowej o szerokości 19 cali. Głębokość urządzenia to nieco ponad 450 milimetrów. Modele RS812RP+ są nieco głębsze - 570,5 mm. O ile w przypadku domowych serwerów NAS oprócz możliwości i funkcji ważny jest także wygląd, o tyle w przypadku urządzeń rackowych ten element ma znaczenie drugorzędne. RS812+ nie jest tu wyjątkiem. To proste konstrukcyjnie rozwiązanie, w którym na frontowym panelu dominują 4 wnęki na dyski twarde. Sanki dysków pozwalają na montaż nośników danych 2,5 oraz 3,5 cala, zarówno klasycznych, jak i SSD SATA-II lub SATA-III. W RS812+ można stworzyć macierz dyskową o łącznej pojemności do 16 TB. System montażu nie jest oparty o gumowe dystanse, nośniki przykręcamy od spodu dołączonymi wkrętami. Mechanizm ryglujący kieszenie jest jednocześnie uchwytem, dzięki któremu można wygodnie wyjąć sanki dysków. Tuż nad kieszeniami znalazły się niewielkie otwory wentylacyjne oraz rząd wskaźników kontrolnych: interfejsów LAN, dysków, statusu systemu, wyłączenia głośnika, a także sam włącznik zasilania.

Tylny panel to w głównej mierze miejsce na wentylatory - niewielkie trzy 40-milimetrowe jednostki oraz dodatkowy wentylatorek wbudowanego 250-watowego zasilacza. Na pierwszy rzut oka można by było sądzić, że zestaw wspomagający chłodzenie będzie głośny. A jest wręcz przeciwnie. System w trakcie testów przez pewien czas pracował w domu i byliśmy pozytywnie zaskoczeni jego cichą pracą, a większość hałasu generowały 4 pracując dyski. Choć w przypadku serwerowni głośność ma drugorzędne znacznie, jednak generowany poziom hałasu nie odbiega - a nawet jest taki sam jak w przypadku niektórych jednostek dyskowych NAS typu desktop.

Sercem serwera Rackstation RS812+ jest niewielka płyta główna, do której uzyskamy dostęp demontując górną płytę urządzenia. System Synology oparty jest o chłodzony pasywnie dwurdzeniowy procesor Intel Atom D2701 o taktowaniu 2,13 GHz a także 1 GB pamięci RAM DDR3 1066 MHz.

Synology przygotował także dodatkowy wolny slot pozwalający na rozszerzenie pamięci RAM o kolejne 2 GB. Płyta główna serwera we wnętrzu łączy się z kontrolerem SATA pracującym z prędkością 3 Gbps.

NAS został wyposażony w dwa gigabitowe kontrolery ethernet a także dwa porty USB, niestety w wersji 2.0 oraz port eSATA i port konsoli RS232. W odróżnieniu od RS214 producent zrezygnował z montażu portów USB na frontowym panelu.

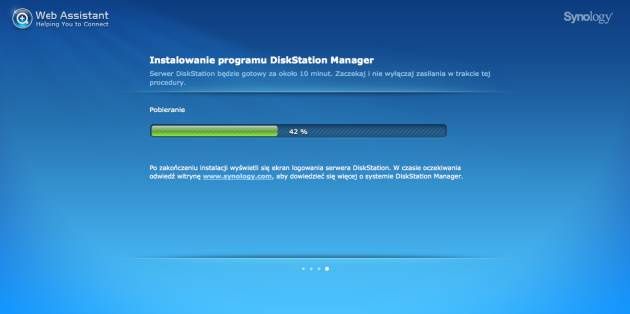

Uruchomienie systemu Synology zawsze poprzedzone jest instalacją systemu operacyjnego. Możemy to zrobić na dwa sposoby - przy użyciu zewnętrznej aplikacji Synology Assistant, lub też nieco prościej poprzez panel WWW. Wystarczy wpisać w dowolnej przeglądarce adres: find.synology.com by pojawił się interfejs serwera. Rozpocznie się proces konfiguracji. O ile serwer podłączony jest do infrastruktury sieciowej posiadającej dostęp do internetu, możemy pobrać najnowsze oprogramowanie w procesie konfiguracji. Jeśli serwer znajduje się w wyodrębnionej sieci LAN bez dostępu do internetu, to konieczne będzie pobranie oprogramowania ze strony producenta i wgrania go ręcznie.

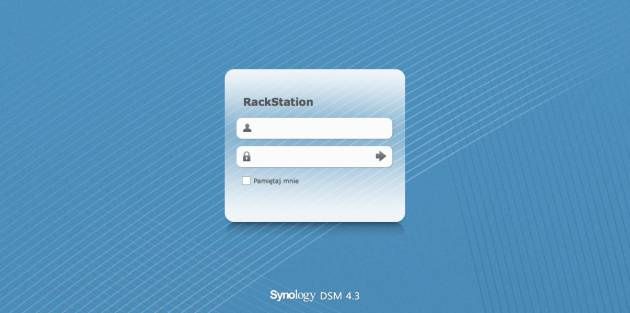

Po procesie pobierania, instalacji i konfiguracji wstępnej możemy zalogować się do systemu Synology. W momencie opracowywania materiału najnowszą wersją systemy Synology DiskStation Manager była kompilacja 4.3-3810.

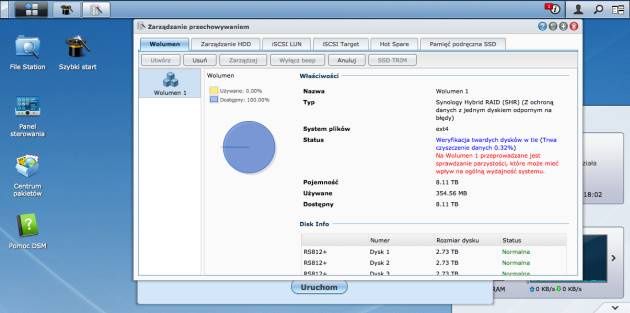

Jeśli w trakcie procesu konfiguracji wybraliśmy opcję automatycznego tworzenia wolumenów, to system wykorzysta wszystkie zainstalowane i dostępne dyski twarde i utworzy macierz SHR (Synology Hybrid Raid). To autorskie rozwiązanie Synology, które w odróżnieniu od klasycznych systemów macierzowych RAID pozwala na maksymalne wykorzystanie dostępnych pojemności dysków twardych.

Oczywiście SHR nie jest jedynym typem macierzy jaki możemy skonfigurować. Cztery zatoki na dyski umożliwiają na utworzenie kilku typów wolumenów wybierając pomiędzy macierzami o zwiększonej ochronie, pojemności lub szybkości:

Synology Hybrid RAID - optymalizuje przydział miejsca wolumenu/grupy dysków w przypadku łączenia dysków twardych o różnych rozmiarach. Jeśli wolumen SHR/grupa dysków obejmuje 2 lub 3 dyski twarde, integralność danych jest chroniona w przypadku awarii dowolnego z dysków. Jeśli wolumen SHR/grupa dysków obejmuje 4 lub więcej dysków twardych, integralność danych jest chroniona w przypadku awarii jednego lub dwóch dysków.

• Podstawowy - używa tylko jednego dysku twardego do tworzenia wolumenu/grupy dysków, bez żadnego mechanizmu ochrony danych.
• JBOD - macierz złożona z co najmniej 2 dysków twardych. Dostępna pojemność wolumenu/grupy dysków równa jest całkowitej pojemności wszystkich dysków. JBOD umożliwia łączenie dysków twardych o różnych rozmiarach.
• RAID 0 - do utworzenia macierzy poziomu RAID0 potrzeba dwa lub więcej dysków twardych. Mechanizm nie oferuje żadnej ochrony. Awaria któregokolwiek z dysków powoduje utratę danych z całej macierzy. Pojemność RAID 0 jest równa sumie pojemności wszystkich dysków.
• RAID 1 - macierz złożona z 2 do 4 dysków twardcyh. Odporna na awarię, gdy co najmniej jeden dysk jest sprawny. Pojemność macierzy jest równa pojemności najmniejszego dysku użytego do budowy macierzy.
• RAID 5 - w odróżnieniu od RAID 1 czy JBOD do utworzenia RAID 5 niezbędne są już co najmniej 3 dyski twarde. Pojemność macierzy jest równa pojemności najmniejszego dysku pomnożona przez liczbę dysków pomniejszoną o jeden.
• RAID 5+Spare - łączy co najmniej 4 dyski twarde. Jeden z dysków pełni funkcję dysku hot spare - 1 dysk będzie używany jako dysk hot spare, a pozostałe do utworzenia RAID 5. Dyski spare to zapasowe dyski twarde, za pomocą których można zreperować zdegradowany wolumen automatycznie zmieniając uszkodzony dysk.
• RAID 6 - łączy co najmniej 4 twarde dyski. Odporny na uszkodzenie nawet 2 dysków twardych. Pojemność macierzy RAID 6 jest równa sumie pojemności najmniejszego dysku pomnożona przez liczbę dysków pomniejszoną o dwa.
• RAID 10 - do utworzenia macierzy RAID 10 potrzebna jest parzysta liczba dysków, ale mnie mniejsza niż 4. Oferuje szybkość zapisu na poziomie RAID 0 oraz poziom ochrony RAID 1.

Tworząc określony typ macierzy warto pamiętać, że nie Synology pozwala na dość swobodną migrację z jednego typu macierzy do innego. I tak w przypadku RS812+ możemy bez utraty danych możemy przechodzić i zmieniać typ macierzy:

• Podstawowy na RAID 1, RAID 5 lub RAID 5+Spare
• RAID 1 na RAID 5 lub RAID 5+Spare

Dodanie dysku kopii lustrzanej do macierzy RAID 1

• RAID 5 na RAID 5+Spare lub RAID 6
• RAID 5+Spare na RAID 6

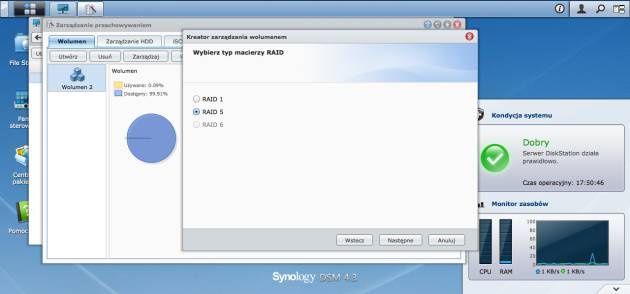

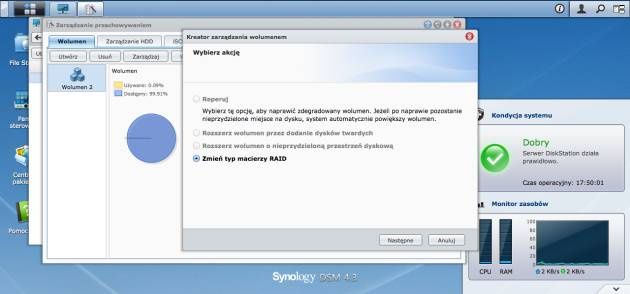

Tę czynność wykonujemy w menu Zarządzanie przechowywaniem - Zarządzaj. W zależności od pierwotnego typu macierzy DSM udostępnia określone opcje do rozszerzenia macierzy RAID.

W przypadku 4-dyskowej jednostki możliwe jest także rozszerzanie powierzchni dyskowej danego typu macierzy: SHR, RAID 1, RAID 5, RAID 5+Spare i RAID 6. Rozszerzenie polega na wymianie dysków twardych na nośniki o większej pojemności. W modelu RS812+ dyski możemy wymieniać bez wyłączania serwera, gdyż urządzenie obsługuje funkcję hot swap. Oczywiście możemy także rozszerzać pojemność macierzy przez dodanie do nich dodatkowych nośników. Jest to możliwe w przypadku SHR, JBOD, RAID 5, RAID 5+Spare w ramach wolnych kieszeni dyskowych.

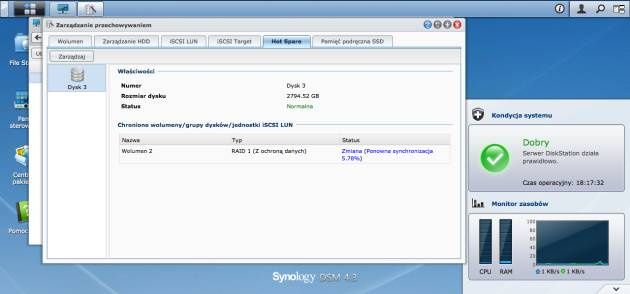

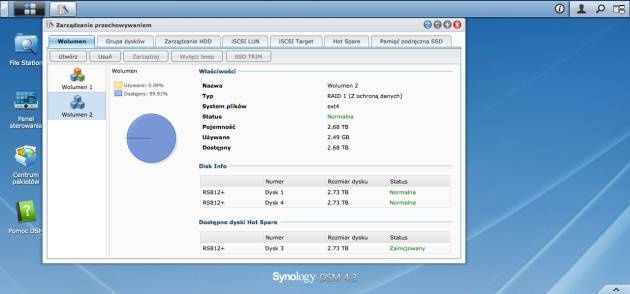

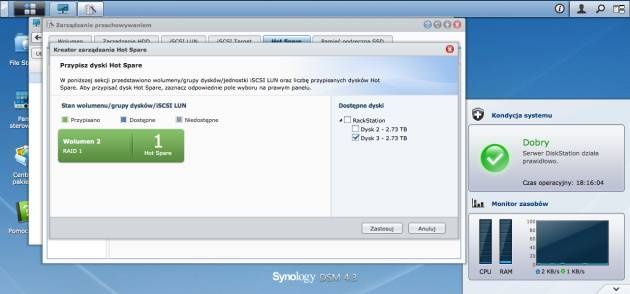

Bardzo ciekawą funkcją jest także mechanizm hot spare. To rozwiązanie pozwala na montaż zapasowego dysku twardego dla macierzy. Podczas normalnej pracy dysk nie jest wykorzystywany w systemie. Dopiero w momencie awarii któregokolwiek z dysków, system aktywuje dysk hot spare i pozwoli naprawić uszkodzony wolumen, grupę dysków lub jednostkę LUN. Konfiguracja dysków hot spare odbywa się w sekcji Zarządzanie przechowywaniem - Hot Spare. W kreatorze wskazujemy wolumen lub grupę dysków dla której przypiszemy dysk Hot Spare. Następnie wskazujemy, które dysk lub dyski będą dyskami hot spare.

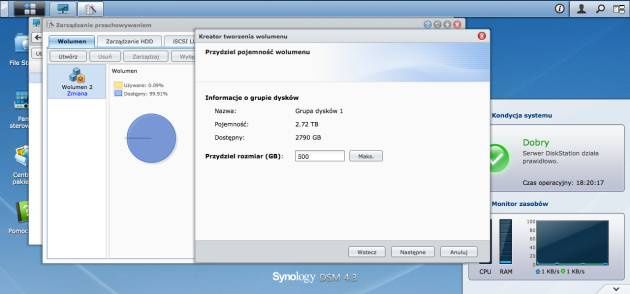

Przed ostateczną konfiguracją wolumenów warto także zastanowić się nad logicznym rozplanowaniem powierzchni dyskowej. DSM umożliwia bardzo elastyczne dopasowanie dostępnej powierzchni dyskowej do potrzeb użytkownika poprzez tworzenie grup dysków. Podczas tworzenia wolumenu dyskowego jesteśmy pytani o to, czy utworzyć pojedynczy wolumen w macierzy, czy też wiele wolumenów w macierzy RAID. Pierwsza opcja zarezerwuje całą dostępną powierzchnię macierzy i utworzy jeden logiczny wolumen. Z kolei w przypadku wyboru drugiej opcji, możemy tworzyć wiele wolumenów logicznych i grup, które dodatkowo możemy konfigurować pod względem pojemności dyskowej.

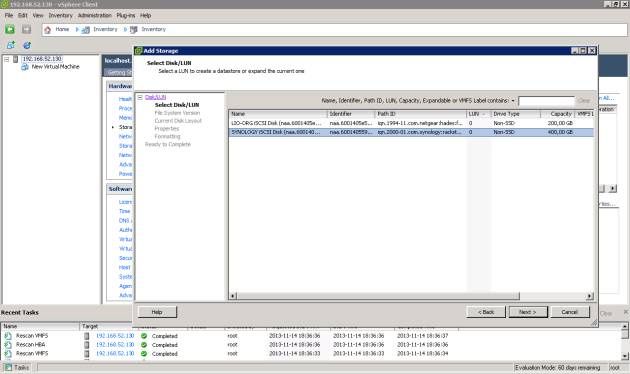

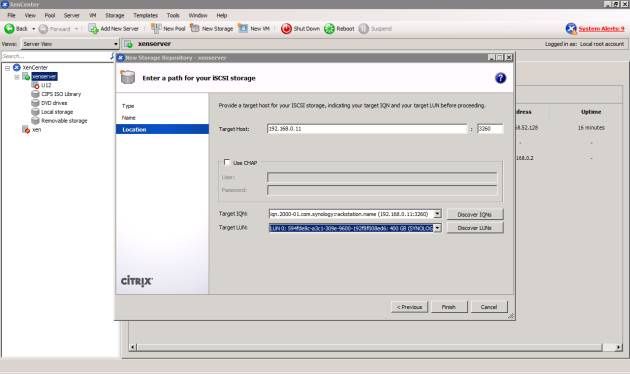

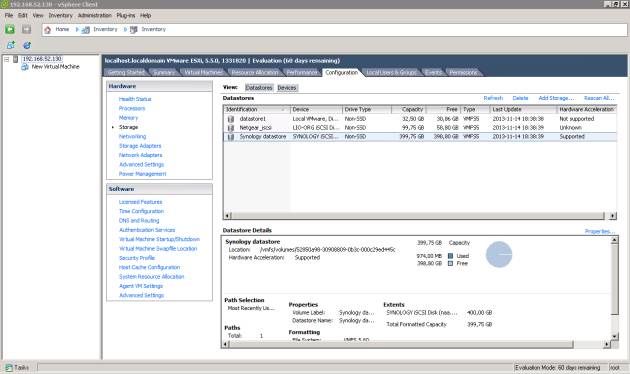

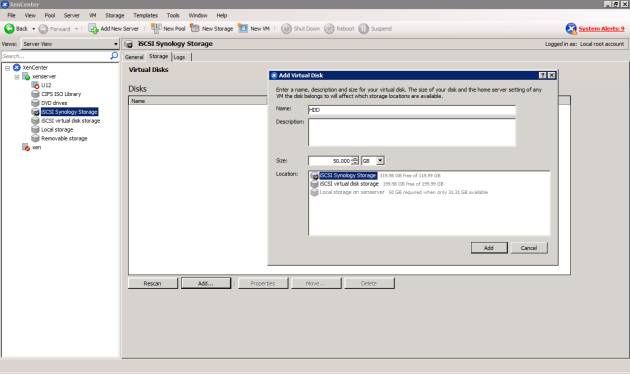

Synology RS812+ świetnie sprawdzi się również w roli magazynu jednostek LUN iSCSI. Dodatkowym atutem jest pełna kompatybilność z mechanizmami wirtualizacji VMware, Citrix oraz Hyper-V. Dzięki wykorzystaniu protokołu iSCSI (zarówno w ESXi jak i w XenServer czy Hyper-V) możemy tworzyć powierzchnie dyskowe dla maszyn wirtualnych podłączając do hypervisorów cele poprzez iSCSI.

Synology oferuje możliwość konfiguracji dwóch typów jednostek iSCSI:

• iSCSI LUN zwykłe pliki - LUN jest tworzony na części powierzchni wolumenu. Jego wielkość można dowolne rozszerzać.
• iSCSI LUN na poziomie bloku pojedynczy LUN w RAID i wiele LUN w RAID - jednostki LUN są tworzone z wykorzystaniem całej powierzchni wolumenu, lub też w przypadku wielu LUN w RAID rezerwowana jest określona powierzchnia w danej grupie dysków. Jednostkę tę można dowolnie rozszerzać w ramach wolnej przestrzeni dyskowej w grupie dysków.

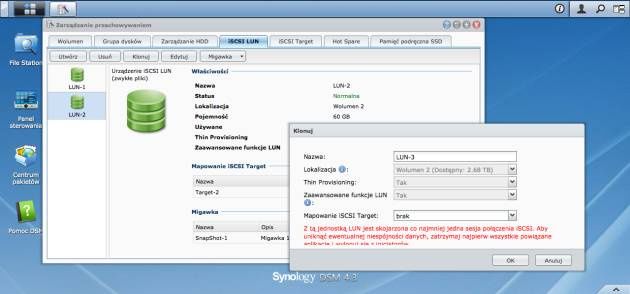

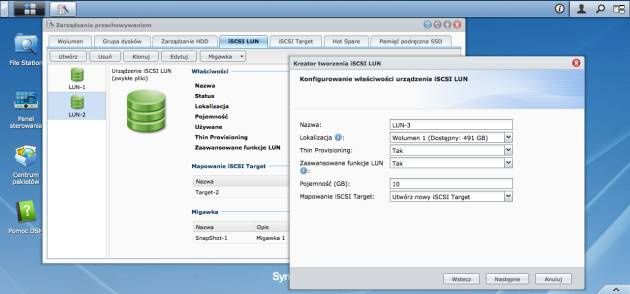

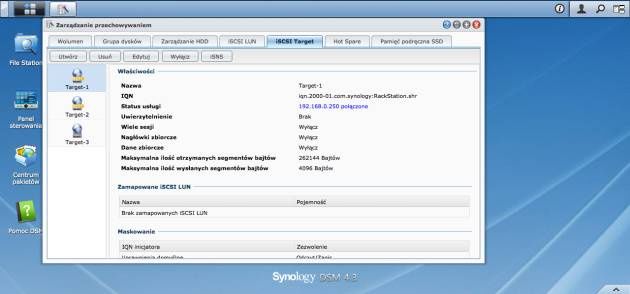

Tworząc jednostkę LUN w kreatorze określamy jej nazwę, przynależność do wolumenu, ustalamy pojemność oraz czy dana jednostka będzie mapowana do określonego celu iSCSI. Warto jeszcze skupić się na dwóch ustawieniach: Thin Provisioning, który pozwala na bardziej elastyczne zarządzanie zajmowaną powierzchnią dyskową poprzez jednostki LUN. Funkcja rezerwuje tylko tyle miejsca na wolumenie, ile w danym momencie jest potrzebne. Z kolei pod niepozornym menu Zaawansowane funkcje LUN kryje się technologia VMware VAAI oraz Windows ODX - obie technologie mają za zadanie podnieść wydajność macierzy i transmisji danych.

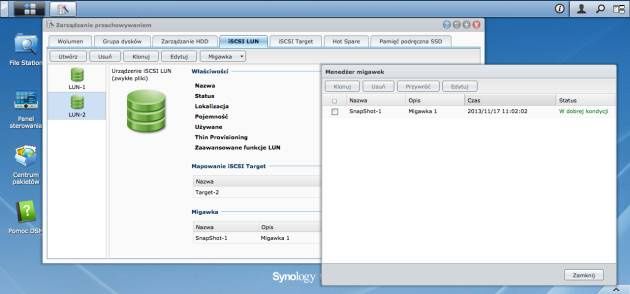

Ułatwieniem zarządzania jednostkami LUN jest mechanizm migawek. Pozwala on na błyskawicznie zapisanie stanu jednostki LUN i zamrożenie jej stanu w określonym czasie i np. zabezpieczenie jednostki w przypadku przeprowadzania zmian w Synology, czy też na powierzchniach dyskowych jednostek. System pozwala na utworzenie do 256 migawek, które mogą być w każdej chwili przywracane. Dodatkowym ułatwieniem dla administratorów będzie możliwość tworzenia klonów jednostek LUN - np. na potrzeby przeprowadzenia testów na jednostce bez konieczności wykonywania ich na jednostce produkcyjnej.

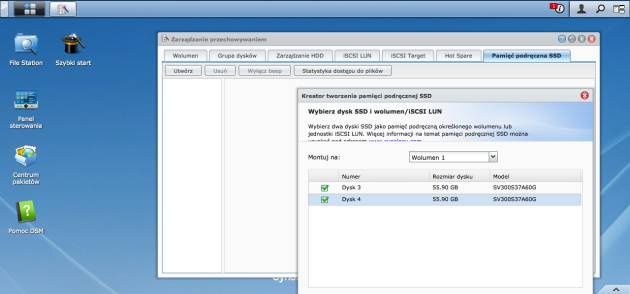

W modelu RS812+ Synology przygotował jeszcze jedno drobne usprawnienie - chodzi o pamięć podręczną SSD. W pracującym serwerze NAS bardzo często tylko niewielka część składowanych danych jest bardzo często używana. Są ona lokowane w pamięci RAM, której jest jednak niewiele w stosunku do ilości przetwarzanych danych. Z kolei wszystkie dane przechowywane są na dyskach twardych NAS-a. Jeśli system nie znajdzie pliku w pamięci podręcznej RAM, sięga po niego na dysk co powoduje wzrost opóźnień. By poprawić wydajność serwera możemy przy użyciu dysków SSD utworzyć bufor, w którym będą przechowywane często używane pliki. W praktyce do utworzenia pamięci podręcznej SSD musimy wykorzystać dwa dyski twarde SSD, które wkładamy do zatok dyskowych.

System montuje dyski w konfiguracji RAID 0, a pamięć podręczną można przypisać do dowolnego wolumenu oraz jednostki LUN na poziomie pliku i bloku. W przypadku 4-dyskowej jednostki konfiguracja cache SSD to dość znaczna strata miejsca. W takim przypadku możemy podratować się stacją rozszerzającą, do której zamontujemy dyski mechaniczne. Kolejnym ważnym elementem jest ilość pamięci RAM i współczynnik pamięci podręcznej SSD do RAM. Każdy gigabajt pamięci podręcznej wymaga około 6 MB pamięci RAM. W przypadku 1-gigabajtowej kości wielkość pamięci podręcznej może być ograniczona. W trakcie pracy pamięci podręcznej dane są kopiowane na dyski SSD, a następnie w pamięci RAM jest tworzona mapa pamięci podręcznej - stąd korelacja ilości pamięci RAM do pojemności pamięci cache. Po zapełnieniu pamięci cache SSD dane są z niej usuwane z godnie z zasada FIFO.

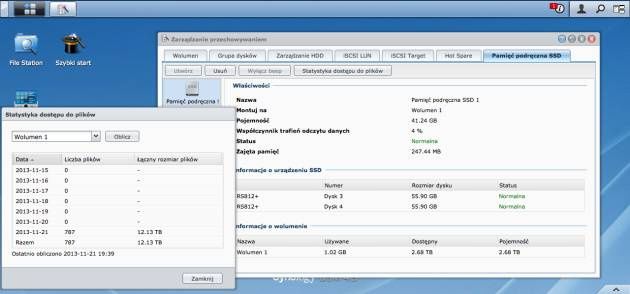

Do budowy pamięci podręcznej użyliśmy 2 dysków 2,5” 60 GB. Co powinno dać blisko 120 GB pamięci podręcznej. Jednak z uwagi na kość RAM 1 GB, pamięć ta została ograniczona do nieco ponad 40 GB. Pamięć podręczna jest pamięcią tylko do odczytu.

W praktyce mechanizm daje znać o sobie właśnie w przypadku pracy z często używanymi plikami. Po kilkunastu przebiegach odczytu i zapisu zauważalny stał się wzrost szybkości pobierania i wysyłania plików. Szczególnie w przypadku zapisu pobierania dużych plików szybkość wzrosła o ponad 15%, z kolei małe (1-3 MB pliki) to wzrost o około 10%. Największe wartości wzrostu wydajności są zauważalne w przypadku niewielkich kilku- kilkusetkilobajtowych plików. Tu zarejestrowaliśmy wzrost szybkości odczytu o 20%, a zapisu aż o 65%. Potwierdzają to także pomiary syntetyczne. Zauważalne jest skrócenie średniego czasu odpowiedzi nie tylko dla dużych pakietów, ale także wzrost ilości operacji wejścia/wyjścia w ciągu sekundy.

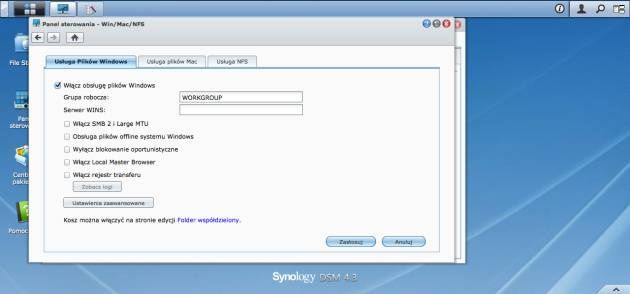

Serwery NAS są jednostkami, które udostępniają w sieci LAN dane. Dlatego też w DSM główny nacisk położony jest przede wszystkim na tą funkcjonalność. System Synology pozwala na udostępnianie plików przy użyciu większości popularnych protokołów: CIFS/SMB, AFP, FTP, NFS, WebDAV oraz CalDAV. Dzięki temu nawet w środowiskach heterogenicznych nie będzie problemu z dostępem do danych. Funkcje udostępniania plików aktywujemy i konfigurujemy w panelach Win/Mac/NFS, FTP oraz WebDAV. Domyślnie włączony jest protokół CIFS/SMB oraz AFP a także protokół rozgłaszania Bonjour. W przypadku aktywacji protokołu FTP oprócz niego możemy aktywować połączenia szyfrowane i co ciekawe aktywować usługę FXP pozwalającą na wymianę i transmisję plików pomiędzy serwerami FTP. Z obsługi protokołu FTP warto jeszcze wspomnieć o mechanizmie SFTP, a także możliwości aktywowania serwera TFTP oraz PXE.

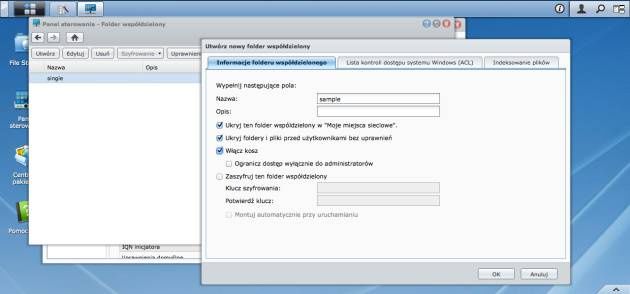

Tworzenie folderów współdzielonych odbywa się w aplecie Folder współdzielony. Oprócz typowych parametrów jakie musimy skonfigurować Synology, pozwala nam także na ukrycie folderów w otoczeniu sieciowym, szyfrowanie folderu czy też włączenie funkcji Kosza. Funkcjonalność ta pozwala na przywrócenie przypadkowo usuniętych plików z zasobów udostępnionych.

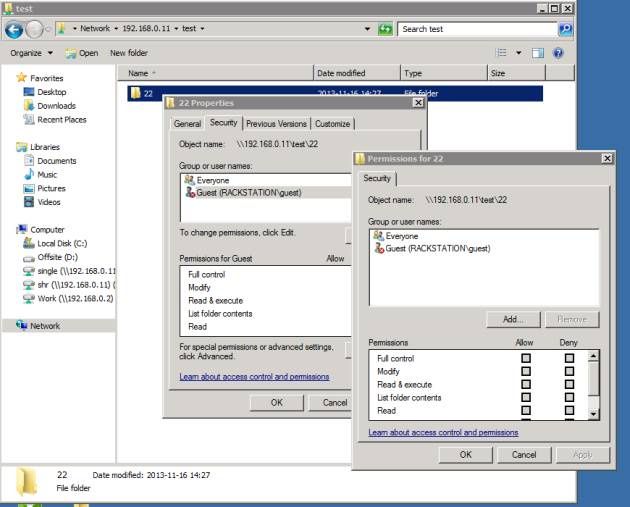

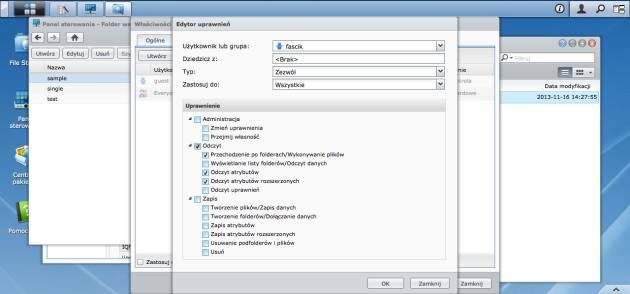

Szczególnie w dużych środowiskach sieciowych gdzie funkcjonuje skomplikowana struktura dostępu do danych niezwykle przydatną rzeczą jest lista kontroli dostępu ACL. Pozwala ona na precyzowanie dostępu do określonych folderów współdzielonych w środowisku Windows i przydzielanie praw dostępu dla poszczególnych zasobów podrzędnych w danym folderze współdzielonym. Jest to niezwykle wygodne narzędzie w przypadku dużego zagęszczenia folderów i nadawania uprawnień bez konieczności tworzenia odrębnych udziałów. Uprawnienia ACL można następnie dostosowywać przy pomocy eksploratora Windows, lub też webowego menadżera plików File Station.

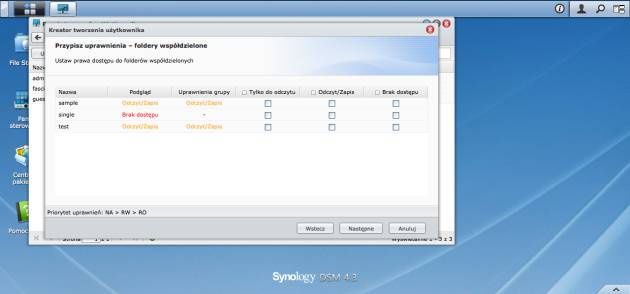

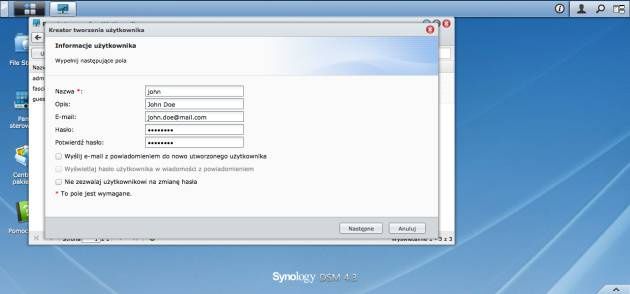

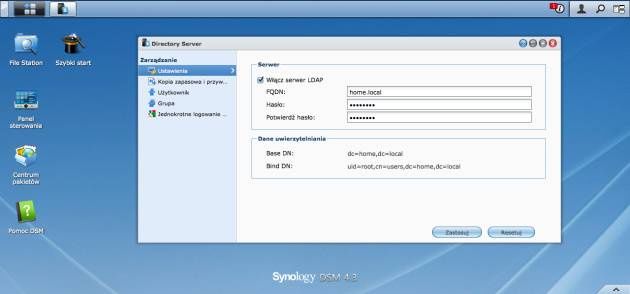

Również tworzenie i zarządzanie użytkownikami i grupami zostało dobrze dopracowane. Konta użytkowników systemu NAS możemy zakładać ręcznie lub zaimportować ze specjalnie przygotowanego pliku. Tworzenie kont odbywa się przy użyciu kreatora, w którym podajemy podstawowe dane takie jak login, hasło czy też aktywujemy funkcję przesyłania informacji o koncie na adres mail. W kolejnym kroku przydzielamy użytkownika do określonej grupy - w przypadku rozbudowanej struktury warto podzielić użytkowników na grupy, by można było szybciej przydzielać zasoby sieciowe. W kolejnych krokach ustawiamy uprawnienia do folderów oraz przydzielamy limit pojemności na danym wolumenie. Dużym plusem jest także możliwość dostosowania uprawnień do dodatkowych aplikacji webowych.

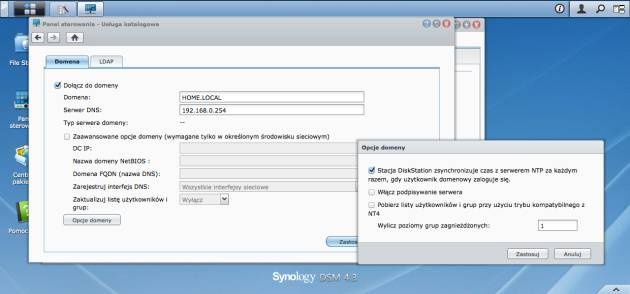

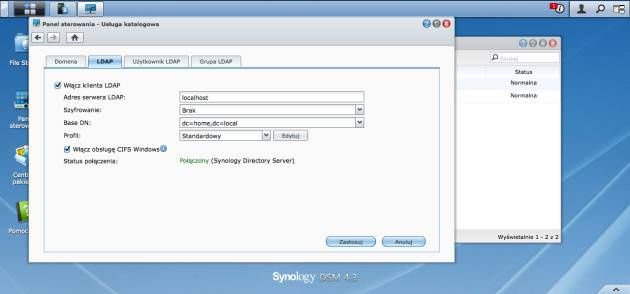

Oczywiście Synology RS812+ sprawdzi się także w środowisku, gdzie funkcjonuje Active Directory. NAS-a bez problemu można dołączyć do domeny, a uprawnienia do udziałów nadawać dla użytkowników i grup usługi katalogowej. Również użytkownicy usługi katalogowej LDAP nie pozostaną osamotnieni. RS812+ może być członkiem usługi katalogowej LDAP, ale równie dobrze jej obsługę możemy oprzeć na serwerze Synology. Dzięki Centrum Pakietów RS812+ może stać się serwerem LDAP - wystarczy zainstalować pakiet Directory Server. Możemy scentralizować na Synology środowisko kont użytkowników oraz katalog informacji o nich.

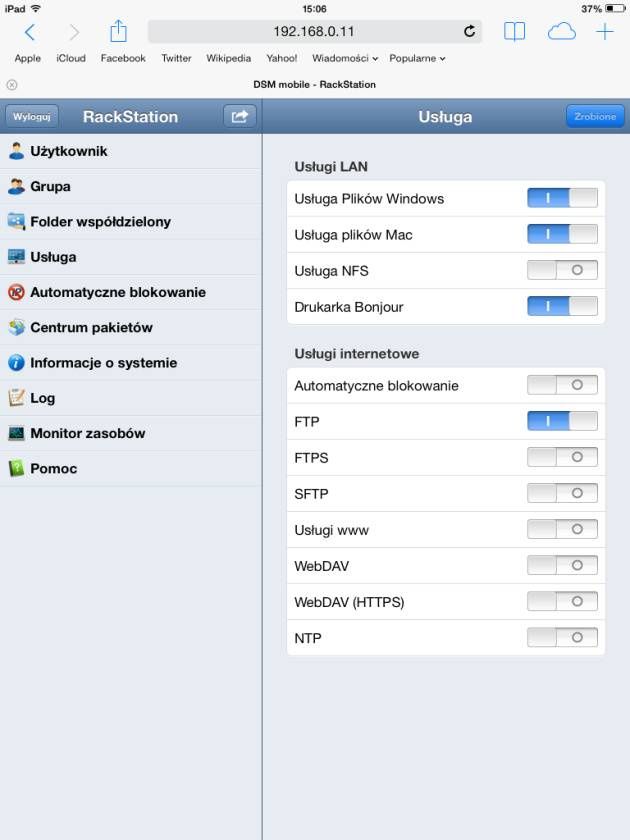

Nieważne czy mamy do dyspozycji jednodyskowy NAS DS112+ czy prezentowany RS812+, zawsze mamy do czynienia z dopracowanym interfejsem DSM (DiskStation Manager), który oferuje sporo możliwości administracji oraz mnóstwo usług dodatkowych. Niektóre z nich to drobne funkcjonalności, inne z kolei to poważne narzędzia z mnóstwem opcji konfiguracyjnych. Mamy zatem do dyspozycji możliwość automatycznej konfiguracji routera brzegowego przy użyciu mechanizmów UPnP. Pozwolą one na dopasowanie przekierowań portów dla usług serwera NAS. Z kolei jeśli serwer będzie udostępniał usługi na zewnątrz sieci, można dodatkowo skonfigurować usługę DDNS pozwalająca na mapowanie adresu IP (także zmiennego) na przyjazną nazwę domenową.

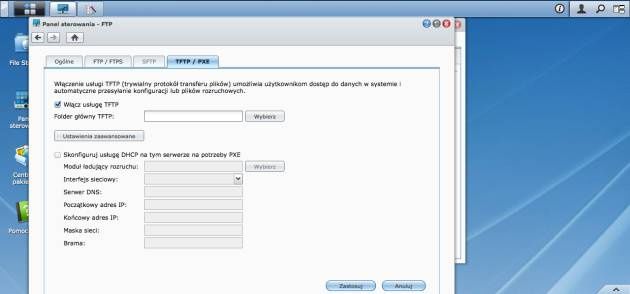

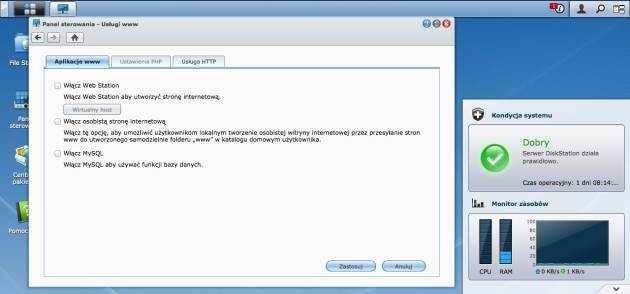

Udostępniać możemy dowolne usługi systemu Synology - np. strony WWW (NAS posiada wbudowany serwer WWW, MySQL oraz PHP) z obsługą wirtualnych hostów czy też utworzyć serwer FTP pozwalając pobierać i wysyłać pliki dla użytkowników firmy lub kontrahentów.

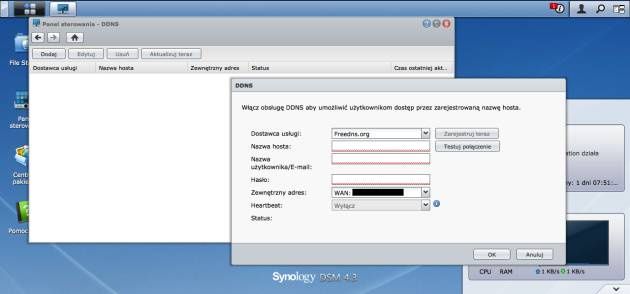

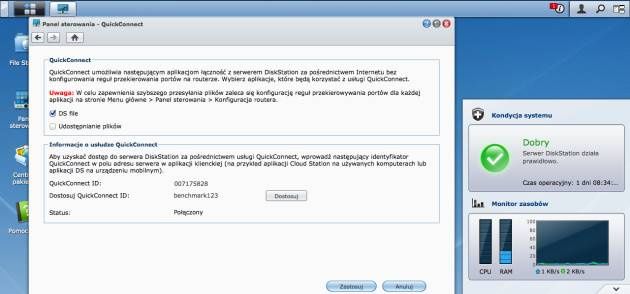

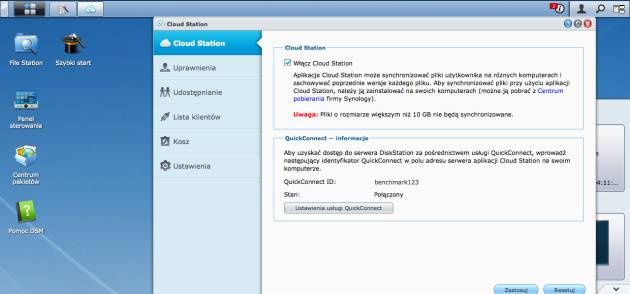

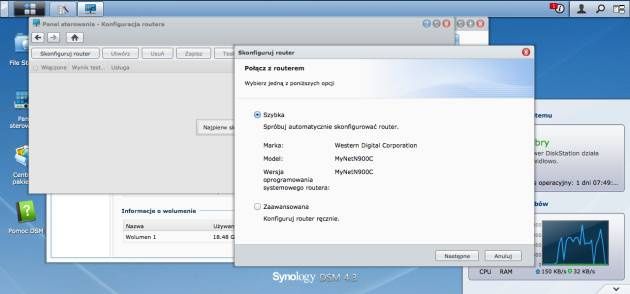

Jeśli będziemy korzystać z usług chmury (Cloud Station) lub innych usług Synology na zewnątrz, to warto również aktywować usługę QuickConnect. Pozwoli ona na łączenie się do niektórych usług serwera NAS, bez konieczności ustawiania przekierowań portów. Może to być przydatne rozwiązanie w przypadku sieci LAN, które nie posiadają publicznego adresu IP lub przekierowanie portów nie jest możliwe.

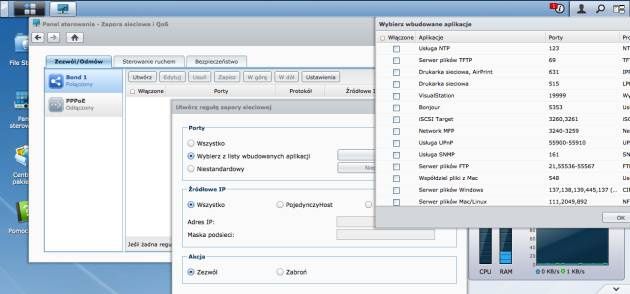

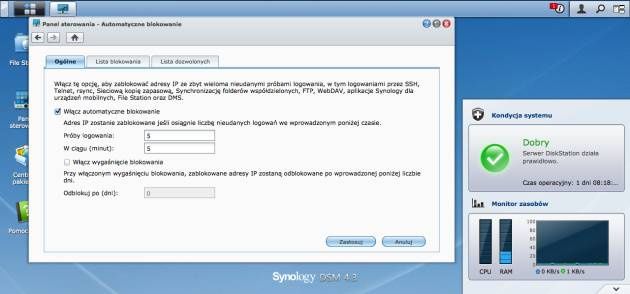

Synology zadbał również o bezpieczeństwo systemu. Oprócz wsparcia ze strony zapory sieciowej sieci LAN, możemy dodatkowo zabezpieczyć serwer przed atakami z zewnątrz. W sekcji Zapora sieciowa i QoS ustawiamy reguły dostępu do zasobów i poszczególnych portów. Reguły ustalamy na podstawie listy wbudowanych aplikacji lub dowolnych portów, a także zezwalamy lub zabraniamy dostępu dla określonych adresów IP lub podsieci. Podobnie tworzymy reguły dla QoS limitując pasmo pobierania i wysłania dla określonych adresów. Dodatkowe ograniczenia możemy także nakładać na poszczególnych użytkowników serwera NAS. W przypadku zbyt wielu nieudanych prób logowania do aplikacji czy panelu WWW system może zabronić dalszego dostępu dla określonego adresu IP. Konfigurację blokowania wykonujemy w aplecie Automatyczne blokowanie.

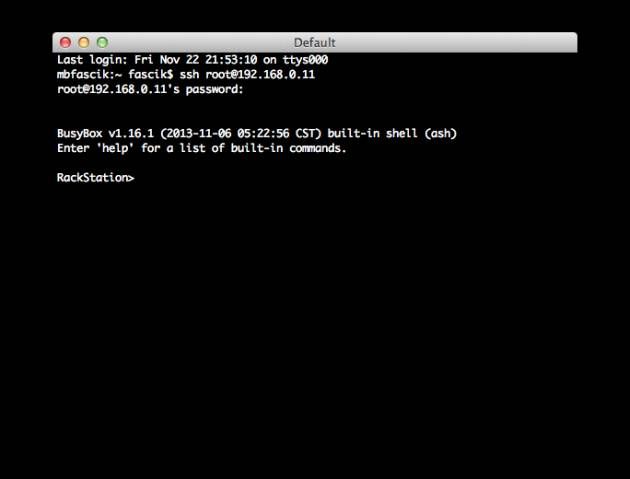

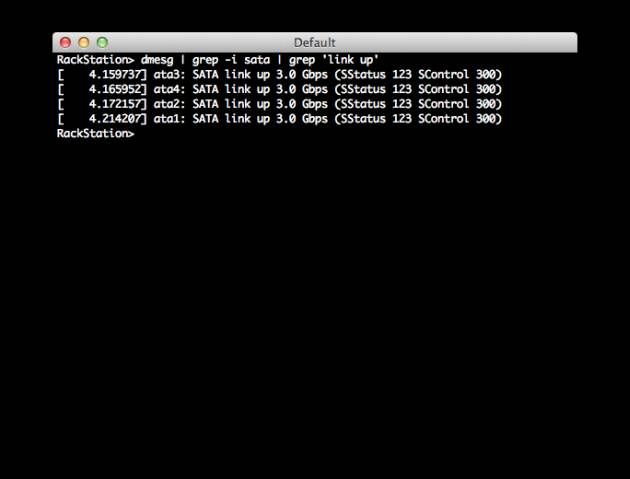

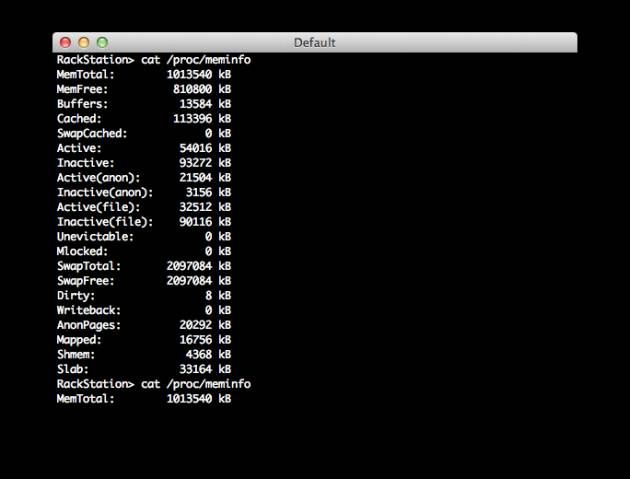

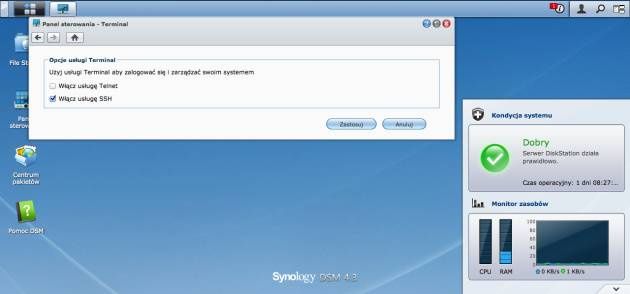

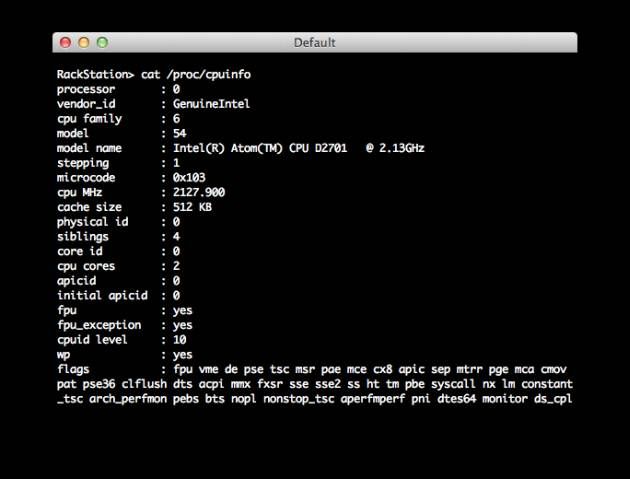

Z kolei zarządzanie systemem może odbywać się nie tylko poprzez graficzny interfejs WWW, ale również przez wiersz poleceń - połączenie poprzez SSH lub telnet oraz dedykowaną aplikację na urządzenia mobilne (DSFinder) oraz przez mobilne przeglądarki internetowe. Synology specjalnie dostosował interfejs do niewielkich ekranów.

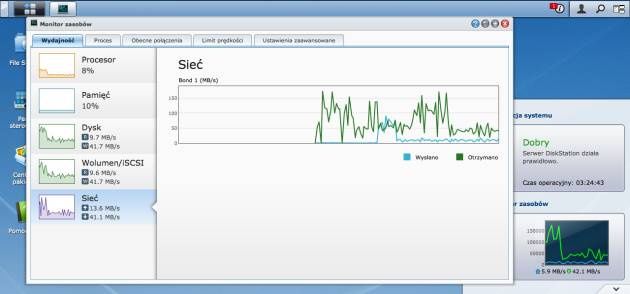

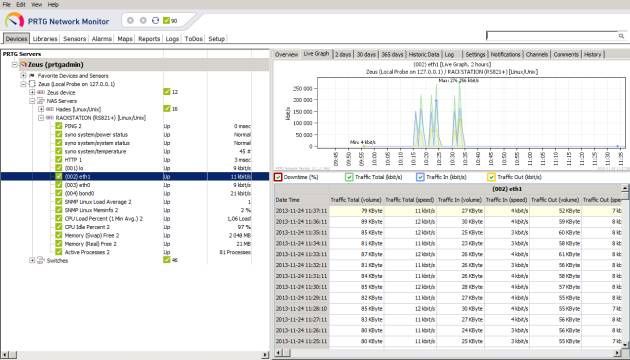

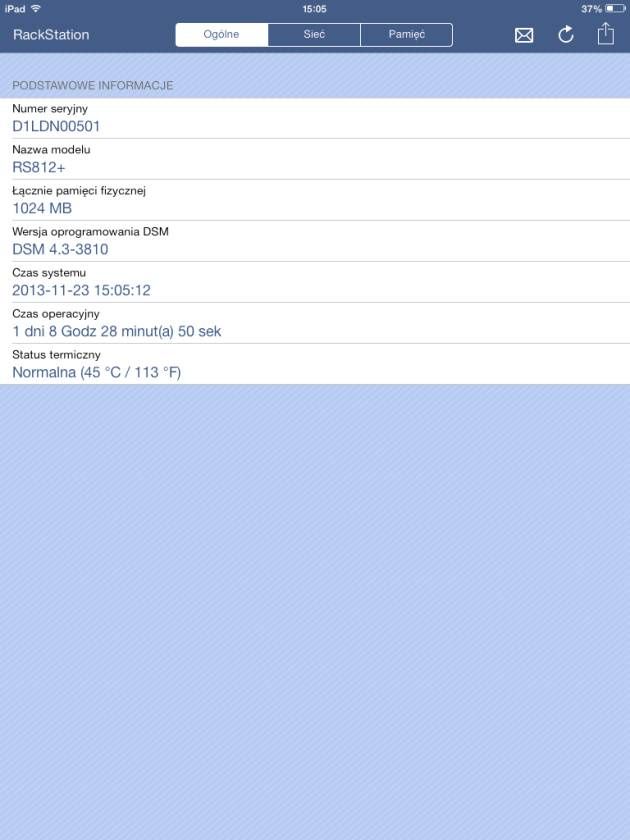

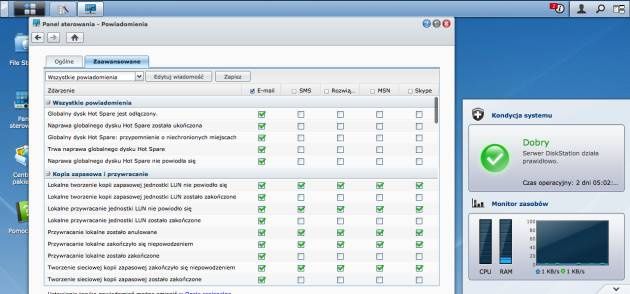

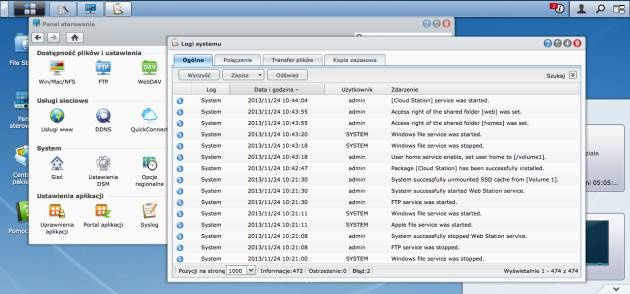

Producent zadbał także o dość rozbudowany system powiadomień i monitorowania. Znajdziemy tu obsługę SNMP w wersji 1, 2c oraz3. Możemy także wykorzystać powiadomienia mail, push na urządzenia mobilne, sms lub komunikatory. Bogata baza powiadomień pozwala na precyzyjne skonfigurowanie wysyłanych informacji. Serwer może być również klientem serwera Syslog i przekazywać dane logowania do innego urządzenia zbierającego informacje. Jeśli nie mamy serwera Syslog w sieci, to nic nie stoi na przeszkodzie by zainstalować go dzięki dołączonym pakietom na Synology. Logi możemy także przeglądać bezpośrednio z interfejsu DSM w aplecie Logi systemu.

Uruchamiając serwer NAS w sieci LAN warto także zwrócić uwagę na tworzenie kopii zapasowych. W tej materii Synology nas nie zawiedzie. Jeden z najprostszych mechanizmów tworzenia backupów - Sieciowa kopia zapasowa pozwala na ich tworzenie przy użyciu rsync. Dzięki niemu na serwer NAS Synology możemy tworzyć kopie zapasowe z innych serwerów Synology. Możliwe jest także użycie mechanizmu rsync, wykorzystując inne serwery NAS lub stacje robocze jako klientów z zainstalowanym rsync. Synology pozwala także synchronizować foldery udostępnione pomiędzy dwoma serwerami Synology. Prócz mechanizmu rsync ciekawym rozwiązaniem Synology jest Time Backup, umożliwiając tworzenie wielu wersji kopii zapasowych zdalnych lokalizacji serwerów Synology.

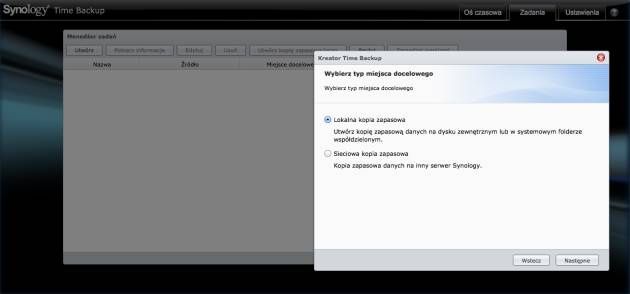

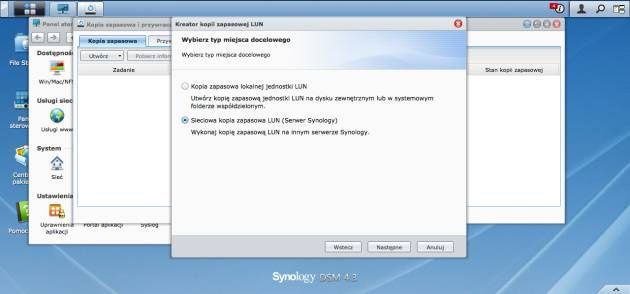

Konfigurację kopii zapasowych serwera NAS, ustawianie harmonogramów, a także przywracania danych ustawiamy w panelu Kopia zapasowa i przywracanie. Kopie zapasowe możemy tworzyć lokalnie (na inny wolumen lub dysk) a także zdalnie na wykorzystując wspomnianą Sieciową kopię zapasową. Oczywiście oprócz tworzenia kopii plikowych możemy także backupować jednostki LUN.

Tworzenie kopii zapasowych oraz synchronizacja są tylko połowicznymi systemami zabezpieczającymi dane w środowisku sieci LAN. Jeśli funkcjonujące systemy firmy wymagają ciągłości dostępu do danych, to warto w takich przypadkach rozważyć wdrożenie mechanizmu wysokiej dostępności - Synology High Availability. To mechanizm przełączania awaryjnego pozwalający na połączenie dwóch serwerów Synology w klaster, z których drugi NAS działa w trybie pasywnym, a mechanizm Heartbeat identyfikuje czy serwer działa sprawnie, a dane są nieustannie replikowane pomiędzy serwerami.  W przypadku awarii następuje natychmiastowe przełączanie na serwer zapasowy.

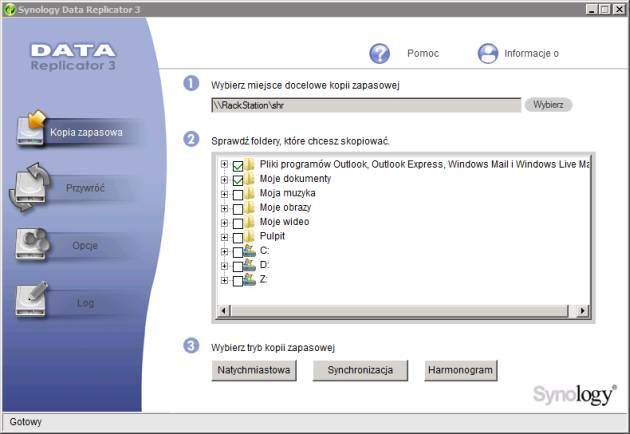

Z kolei tworzenie kopii zapasowych z komputerów lokalnych możemy przeprowadzać przy użyciu Synology Data Replicator 3. To proste w konfiguracji ale niezwykle użyteczne narzędzie dla komputerów z Windows. Pozwala na tworzenie kopii zapasowych oraz odzyskiwanie danych na serwer Synology. System pozwala na tworzenie kopii jednorazowych lub cykliczne ich tworzenie na podstawie harmonogramów. Z kolei użytkownicy komputerów Apple mogą tworzyć kopie wykorzystując wbudowany w system Mac OS mechanizm Time Machine.

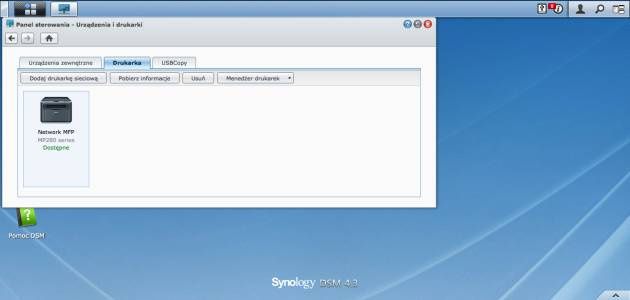

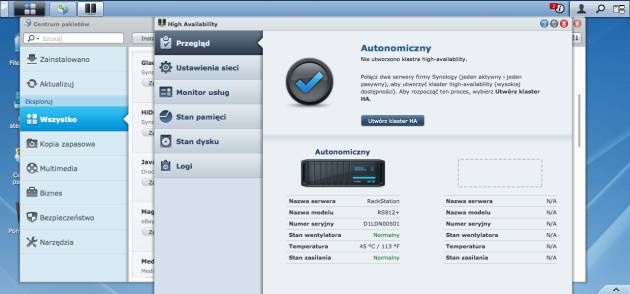

Nie należy także zapominać o wszelkiego rodzaju pakietach dodatkowych systemu Synology, a także możliwości podłączania dodatkowych urządzeń USB. Niestety RS812+ dysponuje jedynie dwoma portami USB 2.0. W zależności od potrzeb możemy do niego podłączyć np. drukarkę USB lub też zasilacz UPS. Dzięki temu NAS przekształci się w dodatkowy serwer druku, lub też będzie miał możliwość monitorowania stanu zasilania i w przypadku jego zaniku bezpiecznie zamknie system. RackStation może być serwerem UPS dla innych urządzeń. Z kolei podłączenie kompatybilnej karty USB sieci bezprzewodowej, umożliwi utworzenie z NAS-a niewielkiego punktu dostępowego do sieci WiFi, a podłączenie modemu 3G/4G i komunikację poprzez łącze komórkowe.

W trosce o bezpieczeństwo producent przygotował dwa pakiety antywirusowe  i możliwość zainstalowania pakietu do zarządzania kamerami IP Surveillance Station (maksymalnie 20 kamer, jedna darmowa licencja). Z funkcji administracyjnych i zwiększających możliwości warto wymienić pakiet serwera DHCP i DNS, a także serwer RADIUS czy też serwer VPN obsługujący protokołu L2TP, PPTP oraz OpenVPN do 20 jednoczesnych połączeń.

Choć w sytuacjach biznesowych może nie być to przydatna funkcjonalność, ale po doinstalowaniu pakietu Video Station, oprócz możliwości oglądania materiałów wideo online, możemy RS812+ przekształcić w system nagrywania audycji TV. Wystarczy podłączyć kompatybilna kartę telewizyjną USB. Funkcje multimedialne urządzenia możemy dodatkowo rozszerzyć poprzez pakiet serwera iTunes, stację pobierania, bibliotekę zdjęć oraz bibliotekę muzyki, a także serwer DLNA.

Stale rosnąca liczba pakietów pozwala na dostosowanie serwera do własnych potrzeb. W zależności od typu serwera NAS dostępność pakietów może się różnić. Pełna lista aplikacji dla serwera RS812+ jest dostępna na stronie pod tym linkiem.

Testy wydajnościowe serwera Synology RackStation RS812+ przeprowadziliśmy przy wykorzystaniu benchmarków ATTO Disk Benchmark, CrystalDiskMark oraz kopiując pliki z serwera i na serwer przy użyciu Eksploratora Windows (SMB, iSCSI). Procedura kopiowania obejmowała próby przeprowadzone trzykrotnie:

• kopiowanie na serwer i pobieranie z serwera jednego pliku o wielkości 2 GB
• kopiowanie na serwer i pobieranie z serwera 1000 plików o wielkości 2 MB każdy
• kopiowanie na serwer i pobieranie z serwera 10000 plików o wielkości 2 KB każdy

Dodatkowe testy przeprowadziliśmy sprawdzając średnie czasy opóźnienia oraz liczbę operacji wejścia/wyjścia na sekundę (IOPS).

Platformą sprzętową do testów wykorzystania protokołów SMB, iSCSI był serwer HP ProLiant MicroServer N36L ze skonfigurowaną macierzą RAID0

• System operacyjny: Windows Server 2008 R2
• Procesor AMD Athlon DualCore 1,3 GHz
• Pamięć RAM: 8 GB
• Dysk twardy: macierz RAID 0
• Sieć ethernet: 2x1 Gbps (połączenie 1000 Mbps, full duplex, link aggregation 802.3ad)

Ten sam komputer i ta sama konfiguracja posłużyła nam do testów benchmarkami. Elementem łączącym komputery oraz serwer NAS był przełącznik sieciowy Netgear ProSfae GSM7212. Połączenie gigabitowe pracowało w trybie full duplex, 1 Gbps a serwer NAS posiadał skonfigurowany bond z dwóch kart sieciowych. Tu warto podkreślić, że konfiguracja przełącznika sieciowego, a także serwera NAS i podłączenie dwóch kart sieciowych, wykorzystanie protokołu 802.3ad i agregacji, łączy pozwoli nie tylko na zabezpieczenie łącza ale, także na podwyższenie wydajności i szybkości kopiowania. W przypadku mocno obciążonego NAS-a potrafił obsłużyć ruch sieciowy na poziomie odczytu/zapisu - 140-150 MB/s.

Zarówno szybkości kopiowania plików jak i wyniki benchamrków potwierdzają dobrą wydajność serwera. Wartości szybkości kopiowania plików zarówno przy użyciu protokołu SMB jak i iSCSI oscylują w granicach 90 do ponad 115 MB/s. Nieźle prezentują się także wyniki wydajności macierzy dyskowych pod względem IOPS (100% odczyt oraz 100% zapis, losowy) gdzie przy 4-kilobajtowych pakietach z kolejkowaniem - 16 uzyskiwaliśmy wartości ponad 7000-8000 operacji wejścia/wyjścia.

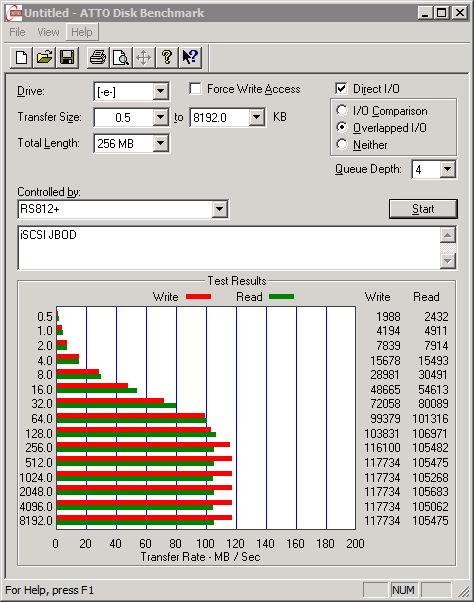

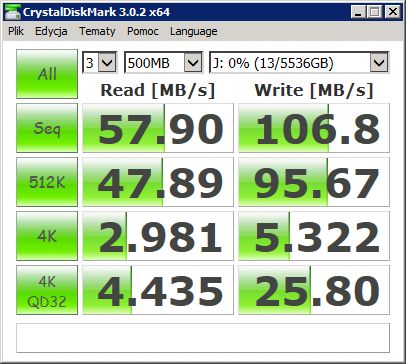

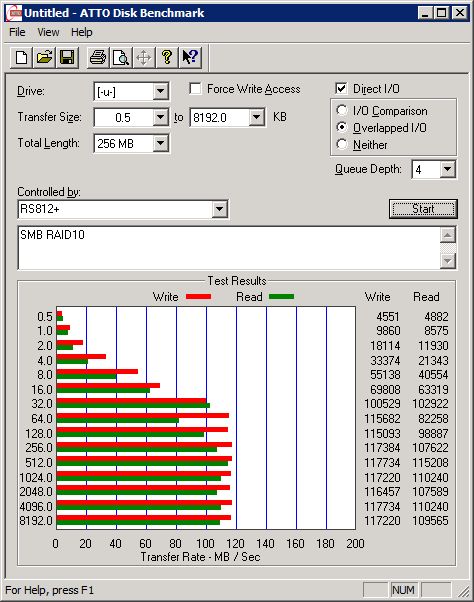

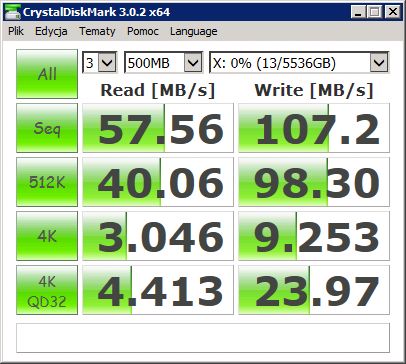

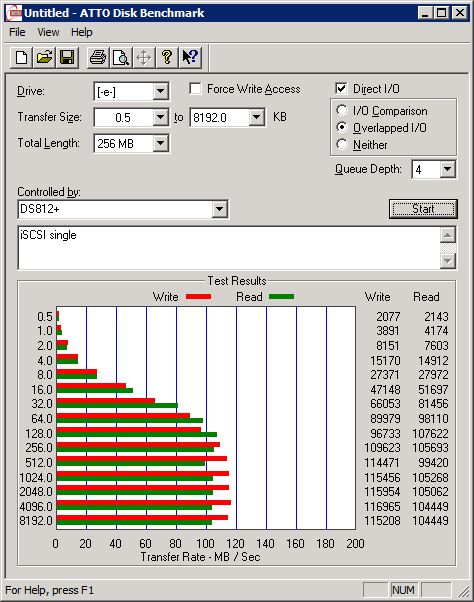

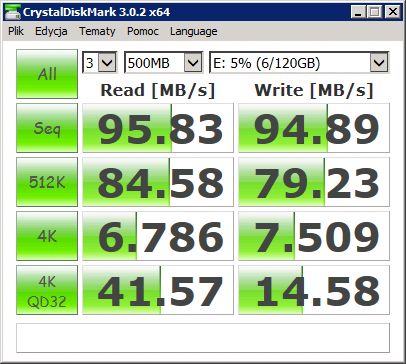

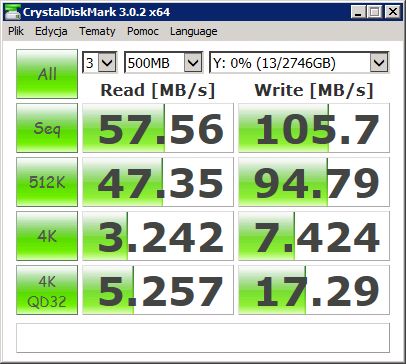

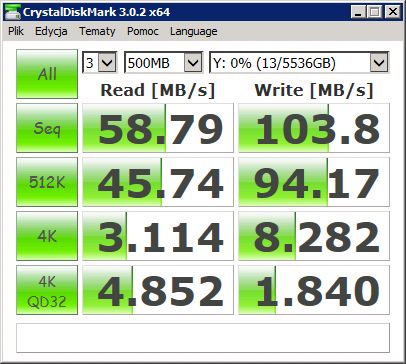

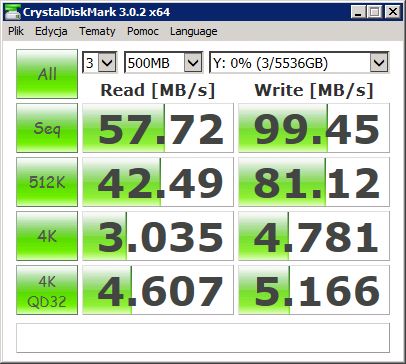

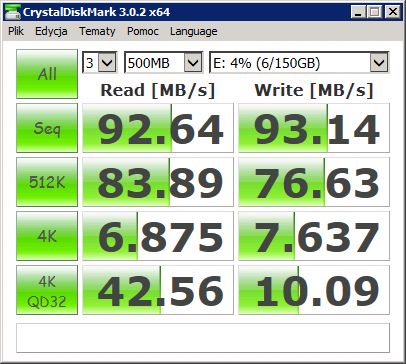

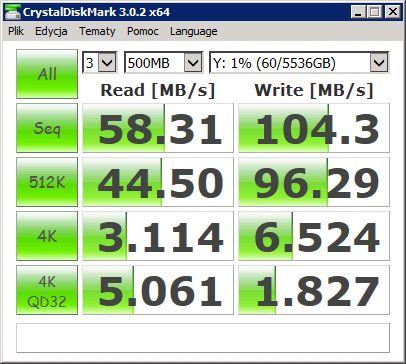

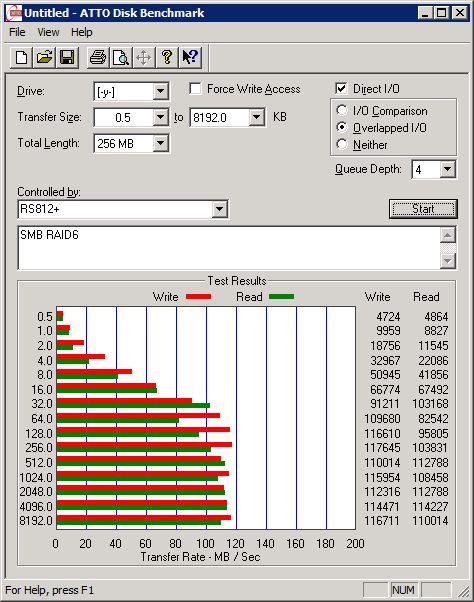

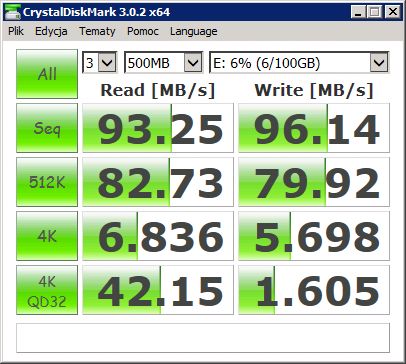

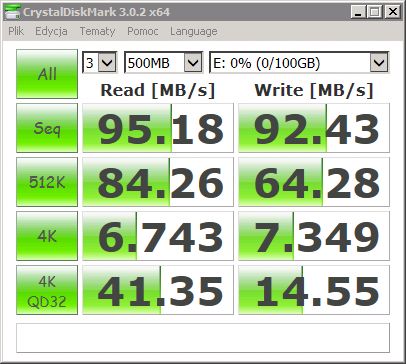

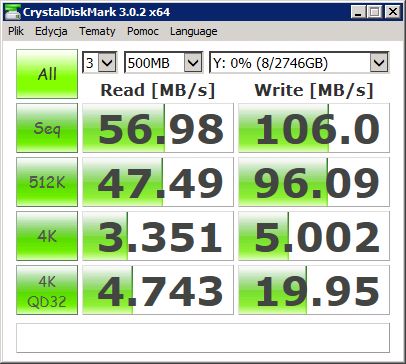

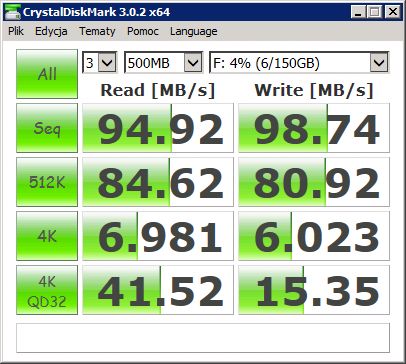

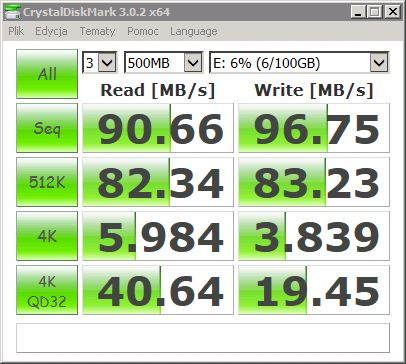

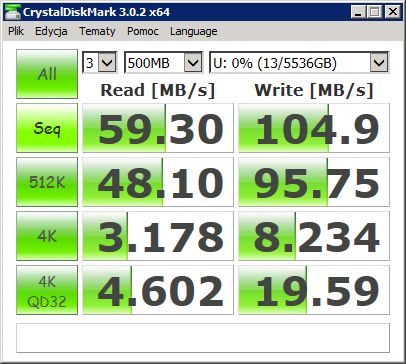

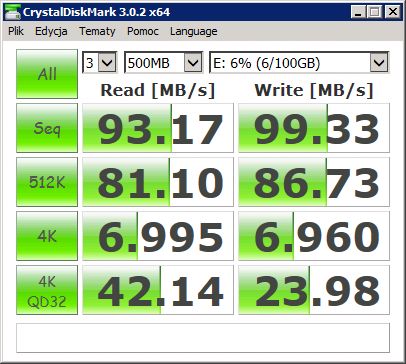

Testy ATTO Disk Benchmark oraz CrystalDiskMark, podobnie jak testy kopiowania plików przeprowadziliśmy dla pojedynczego dysku, macierzy RAID 0, 1, 5 oraz 6, 10 a także dla SHR. Pomiary zostały przeprowadzone dla protokołu CIFS/SMB oraz iSCSI

• JBOD, protokół SMB

• RAID 0, protokół SMB

• RAID 1, protokół SMB

• RAID 5, protokół SMB

• RAID 6, protokół SMB

• RAID 10, protokół SMB

• SHR, protokół SMB

• JBOD, protokół iSCSI

• RAID 0, protokół iSCSI

• RAID 1, protokół iSCSI

• RAID 5, protokół iSCSI

• RAID 6, protokół iSCSI

• RAID 10, protokół iSCSI

• SHR, protokół iSCSI

• JBOD, protokół SMB

• RAID 0, protokół SMB

• RAID 1, protokół SMB

• RAID 5, protokół SMB

• RAID 6, protokół SMB

• RAID 10, protokół SMB

• SHR, protokół SMB

• JBOD, protokół iSCSI

• RAID 0, protokół iSCSI

• RAID 1, protokół iSCSI

• RAID 5, protokół iSCSI

• RAID 6, protokół iSCSI

• RAID 10, protokół iSCSI

• SHR, protokół iSCSI

Synology RackStation RS812+ to rozwiązanie, które bez problemu sprawdzi się w średniej wielkości firmie czy dużym biurze. Niewielka jednostka oferuje niezłą wydajność. Bezpieczeństwo macierzy RAID lub SHR a także możliwości łączenia interfejsów sieciowych w parze z bogatym centrum pakietów, pozwalają na uruchomienie w sieci LAN ciekawej alternatywy dla klasycznych usług internetowych, usług chmurowych czy po prostu miejsca na przechowanie plików. Z kolei wykorzystania protokołu iSCSI dla systemów wirtualizacji i wsparcie dla VAAI to idealny sposób na eliminację nadmiernej liczby fizycznych maszyn serwerowych i ograniczanie kosztów. Na uwagę zasługuje także dość atrakcyjna cena i możliwość łatwego skalowania powierzchni dzięki stacjom rozszerzającym.
