Radeon 7770 - test kart graficznych

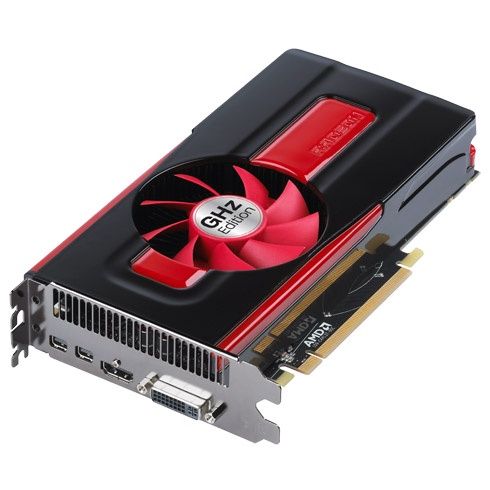

Układy HD 7770 składają się z 10 bloków Compute Units, gdzie na każdy przypadają 64 jednostki ALU (arytmetyczno-logiczne). W rezultacie otrzymujemy 640 jednostek cieniujących, 16 rasteryzujących, 40 teksturujących i 64 Z/Stencil. Przy standardowej częstotliwości taktowania 1000/1125 MHz wydajność karty może wynosić 1,28 TFLOPS.We wszystkich kartach graficznych z serii Cape Verde zastosowano dwa 64-bitowe kontrolery pamięci (w sumie 128 bit) typu GDDR5. Maksymalna przepustowość pamięci (uwzględniając częstotliwość taktowania 1125 MHz) wynosi 72 GB/s.Niemniej jednak wielu producentów wprowadziło do sprzedaży swoje własne wersje kart o podwyższonej częstotliwości taktowania. Bez problemu znajdziemy oferty z taktowaniami rdzenia np. 1020, 1100, czy nawet 1120 MHz. A to powinno w pewien sposób wpłynąć na szybsze działanie gier (więcej kl./s).O ile Radeon 7770 w stosunku do wyższych modeli ma pewne cięcia w architekturze, to jednak obsługuje wszystkie technologie jakie mają karty HD 7000, począwszy od AMD Eyefinity 2.0, HD3D, PowerTune, ZeroCore, HDMI 1,4a, a na DirectX 11.1 kończąc. A zatem, obojętnie czy mamy dość tani układ HD 7770, czy HD 7970 – jakość obrazu oraz funkcje chipów są identyczne. Różna jest jedynie i aż wydajność.Zanim przejdziemy do opisów i galerii, polecamy zapoznać się ze specyfikacją techniczną wszystkich dostarczonych do testów kart graficznych. Karta Asus Radeon 7770 DCT Gigabyte Radeon 7770 OC HIS Radeon 7770 GHz Edt. Rdzeń Cape Verde XT Cape Verde XT Cape Verde XT Proces 28 nm 28 nm 28 nm Liczba tranzystorów 1,5 mld 1,5 mld 1,5 mld Procesory strumieniowe 640 640 640 Jednostki rasteryzujące 16 16 16 Jednostki teksturujące 40 40 40 Taktowanie 1120/1150 MHz 1100/1250 MHz 1000/1125 MHz Przepustowość pamięci 73,6 GB/s 80 GB/s 72 GB/s Pojemność, typ pamięci 1 GB 128 bit GDDR5 1 GB 128 bit GDDR5 1 GB 128 bit GDDR5 Cena 600 zł 520 zł 570 zł         Karta MSI Radeon 7770 OC MSI Radeon 7770 Power Edt. Sapphire Radeon 7770 Vapor-X Rdzeń Cape Verde XT Cape Verde XT Cape Verde XT Proces 28 nm 28 nm 28 nm Liczba tranzystorów 1,5 mld 1,5 mld 1,5 mld Procesory strumieniowe 640 640 640 Jednostki rasteryzujące 16 16 16 Jednostki teksturujące 40 40 40 Taktowanie 1020/1125 MHz 1100/1125 MHz 1100/1300 MHz Przepustowość pamięci 72 GB/s 72 GB/s 83,2 GB/s Pojemność, typ pamięci 1 GB 128 bit GDDR5 1 GB 128 bit GDDR5 1 GB 128 bit GDDR5 Cena 540 zł 610 zł 600 zł  Według tych danych najwyższą częstotliwość taktowania ma Sapphire Radeon 7770 Vapor-X. Teoretycznie więc ten akcelerator powinien osiągać najlepsze rezultaty w grach. Natomiast najwyżej taktowany rdzeń graficzny ma karta firmy Asus – aż 1120 MHz. Warto również przyjrzeć się cenom, w jakich można kupić niniejsze Radeony. Najtańszy jest Gigabyte Radeon 7770 OC, który w porównaniu z konkurentami ma wysokie parametry pracy.

Zmiany w stosunku do modelu referencyjnego: Autorski układ chłodzenia Podniesione parametry pracy z 1000/1125 na 1120/1150 MHz

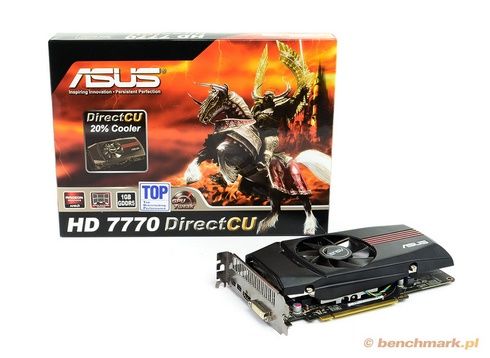

Gabarytowo akcelerator Asusa jest jednym z największych wśród szóstki testowanych Radeonów 7770. Mierzy 22 cm, czyli podobnie, ile karta Sapphire'a. Czarny laminat płytki drukowanej nie został w pełni wypełniony elektroniką, tak jak to ma często miejsce w modelach z wyższej półki wydajnościowej. Producent chwali się natomiast z zastosowania komponentów lepszej jakości.Przejdźmy do sedna, czyli systemu chłodzącego pochodzącego z linii DirectCU. W zależności od karty graficznej, którą ma za zadanie schładzać, stosuje się różną liczbę rurek cieplnych oraz wentylatorów. W przypadku układu HD 7770 wykorzystano dwie rurki i jeden wentylator o średnicy 75 mm. Resztę chłodzenia uzupełnia aluminiowy radiator mierzący ok. 15 cm.Dostępne złącza na karcie graficznej: DVI HDMI 2x mini-Display Port CrossFireX 6-pin

Wyposażenie dodatkowe jest podstawowe. Z drugiej strony, akceleratory od Gigabyte mogą powalczyć niską ceną.Zmiany w stosunku do modelu referencyjnego: Autorski układ chłodzenia Podniesione parametry pracy z 1000/1125 na 1100/1250 MHz

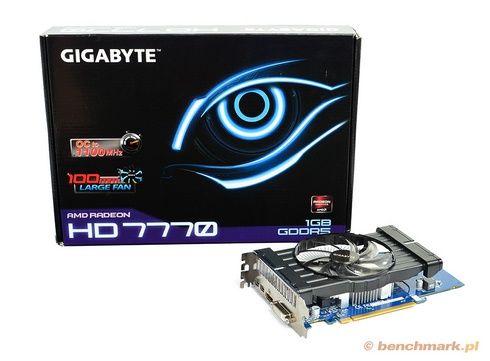

Gigabyte Radeon 7770 OC jest najmniejszym przedstawicielem wśród prezentowanych HD 7770. Długość niebieskiej płytki drukowanej wynosi 20 cm. Zresztą na powierzchni karty znajduje się jeszcze sporo pustego miejsca, z pewnością dałoby się jeszcze zmniejszyć gabaryty. Budowa układu chłodzącego jest chyba najprostsza ze wszystkich Radeonów 7770, jakie wam prezentujemy. Nie użyto w tym przypadku ani miedzianych bloków, rurek cieplnych, czy tym bardziej komory parowej. Znalazł się po prostu średnich rozmiarów aluminiowy radiator z wielkim (jak na tę klasę sprzętu) wentylatorem o średnicy 95 mm. Schładza nie tylko umieszczony pod nim radiator, ale i osadzone jeszcze niżej kości pamięci operacyjnej i sekcję zasilania. Kulturę pracy należy uznać za dobrą. Jeśli wziąć pod uwagę systemy chłodzące Asusa i Sapphire'a, to karta Gigabyte generowała więcej hałasu. Z drugiej strony w porównaniu do opisanych na następnych stronach układach od MSI wentylator pracował znacznie ciszej.Wydajność w schładzaniu oceniamy jako bardzo dobrą. Chip w najbardziej trudnych warunkach (czytaj: gry) osiągał 64 stopnie. Po przejściu do spoczynku temperatura spadała do ok. 36 stopni.Dostępne złącza na karcie graficznej: DVI HDMI 2x mini-Display Port CrossFireX 6-pin

Zmiany w stosunku do modelu referencyjnego: Autorski układ chłodzenia

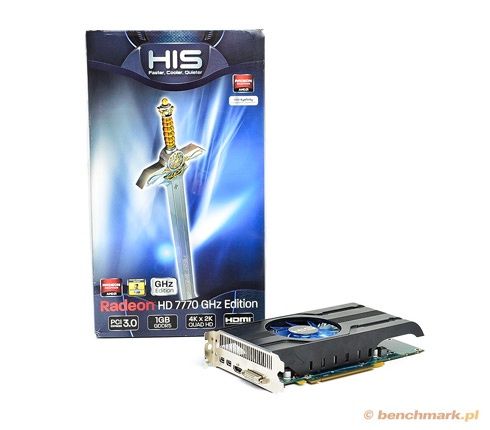

Karta graficzna rozmiarami nie odbiega od pozostałych kart użytych w niniejszym zestawieniu. Długość wynosi 21 cm, a w komputerze trzeba dla niej przeznaczyć dwa sloty. Płytka drukowana jest dość ubogo zapełniona elektroniką, zresztą podobnie jak pozostałe modele HD 7770. Bez większych problemów dałoby się skrócić płytkę drukowaną o przynajmniej 2-3 cm. Za chłodzenie rdzenia graficznego odpowiada autorski system. Zbudowany ze średnich rozmiarów aluminiowego i o kolistym kształcie radiatora oraz wentylatora 75 mm w zupełności wystarcza, aby utrzymać temperaturę w ryzach. Sekcja zasilania i kości pamięci nie otrzymały co prawda radiatorów, za to w niewielkim stopniu dmucha na nie wentylator.HIS Radeon 7770 GHz Edition w czasie grania rozgrzewał się do 60 stopni C. Jest to najlepszy wynik wśród wszystkich układów HD 7770, jakie wam prezentujemy. Na uwagę zasługuje wysoka kultura pracy, porównywalna z konkurencyjnymi kartami Asusa, Gigabyte'a i Sapphire'a. Praca wentylatora stawała się słyszalna dopiero po podkręceniu. Dostępne złącza na karcie graficznej: DVI HDMI 2x mini-Display Port CrossFireX 6-pin

Zmiany w stosunku do modelu referencyjnego: Autorski układ chłodzący Podniesione parametry pracy z 1000/1125 na 1020/1125 MHz

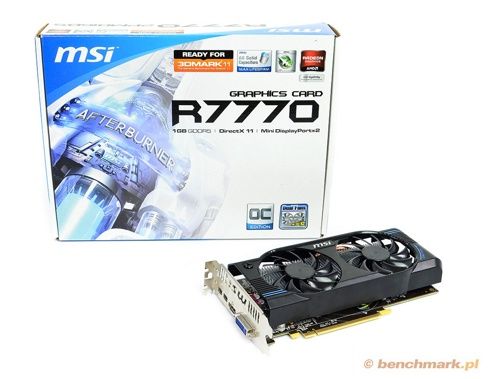

Akcelerator został podkręcony tylko o 20 MHz, ale w wielu przypadkach wystarczy to, aby w wynikach być o włos szybszym od modeli ze standardowym taktowaniem.MSI Radeon 7770 OC ma długość ok. 21 cm – czyli podobnie, jak pozostałe autorskie HD 7770 ujęte w teście. Sama karta wygląda na dość masywną za sprawą dużej osłony chłodzenia. W rzeczywistości waga opisywanego Radeona nie odbiega od innych modeli HD 7770. Producent zainstalował system chłodzenia własnej produkcji. Nie jest to co prawda TwinFrozr stosowany w szybszych kartach, ale na pierwszy rzut oka sprawia dobre wrażenie. Niestety, do momentu uruchomienia komputera z zainstalowanym MSI Radeonem 7770 OC. Generowany szum powietrza w grach jest wyraźnie słyszalny, często wręcz przeszkadza. W porównaniu z Sapphire, Gigabyte, HIS i Asusem, karta MSI pozostaje daleko w tyle. Szkoda, bo konstrukcja wygląda dość ciekawie. Producent do schładzania chipu użył dużego radiatora o długości 15 cm. Został on wykonany z aluminium, a przez jego środek przeplata się miedziana rurka cieplna. Na górze karty zostały osadzone dwa wentylatory 75 mm, które jak już wspominaliśmy kulturą pracy nie grzeszą. Pod względem wydajności również MSI Radeon 7770 OC zaprezentował się dość przeciętnie. Rdzeń graficzny pod obciążeniem osiągał 74 stopni.Dostępne złącza na karcie graficznej: DVI HDMI 2x mini-Display Port CrossFireX 6-pin

Zmiany w stosunku do modelu referencyjnego: Autorski układ chłodzący Podniesione parametry pracy z 1000/1125 na 1100/1125 MHz

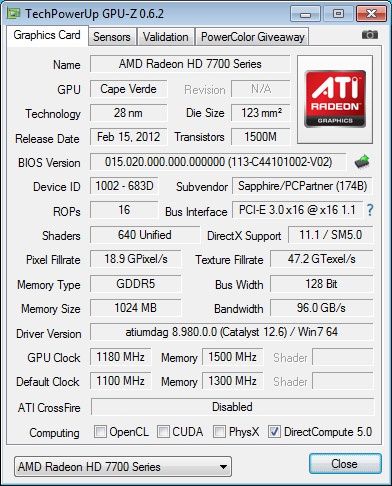

Zmiany w stosunku do modelu referencyjnego: Autorski układ chłodzący Podniesione parametry pracy z 1000/1125 na 1100/1300 MHz

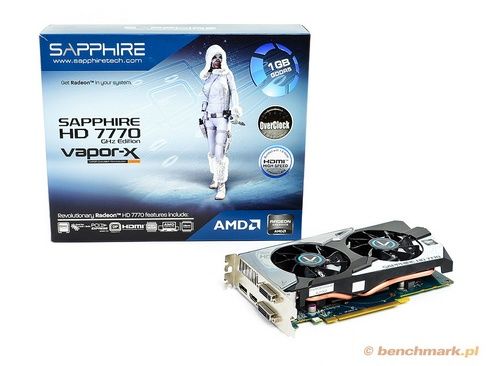

Jakby nie patrzeć, Radeon 7770 firmy Sapphire ma najbogatszy zestaw wyposażenia. Dodatkowy przewód HDMI zwalnia nas z kupowania nowego w przypadku, gdybyśmy zechcieli przez takie złącze podłączyć monitor lub telewizor do komputera.Sapphire Radeon 7770 Vapor-X jest nowością w ofercie „Szafira”, pierwsze dostawy dopiero mają trafić do sprzedaży. My już mamy możliwość przedstawienia wam jego właściwości. Długość całej karty wynosi 22 cm (płytka drukowana: 21 cm), a montując ją na płycie głównej trzeba liczyć się z zajmowanymi przez nią dwoma slotami.Producent dla tego układu zastosował swoje autorskie chłodzenie, które z powodzeniem służyło przez ostatnie kilka lat. Tym razem jednak znalazł się nie jeden, a dwa wentylatory o średnicy 75 mm. Vapor-X, tak firma Sapphire nazywa komorę parową, która w kształcie płaskiej płytki została przymocowana do płytki drukowanej i jako pierwsza odbiera ciepło z GPU. Oprócz tego zastosowano dwie rurki cieplne i mierzący ok. 17 cm aluminiowy radiator.Praca wentylatorów to klasa sama w sobie. Według nas wytwarzały mniej szumu niż wentylatory na innych akceleratorach z tego testu. Na poziom temperatury też nie można narzekać, bo karta rozgrzewała się w grach do ok. 64 stopni C.Dostępne złącza na karcie graficznej: 2x DVI HDMI Display Port CrossFireX 6-pin

Podajemy ogólny wynik. •3DMark VantageTryb: Performance, 1280x1024.

Podajemy wynik GPU Score (odpowiedzialny za wydajność układu graficznego).•Battlefield 3Tryby: 1680x1050 AA x4 / AF x16 1920x1080 AA x4 / AFx16

Detale jakości grafiki: Maksymalne. Środowisko testowe: DirectX 11.Testów dokonywaliśmy przechodząc z punktu A do punktu B w początkowej fazie gry. Ilość klatek zliczał program Fraps.•Crysis 2Tryby: 1680x1050 AFx16 1920x1080 AFx16

Detale jakości grafiki: Ultra. Dodatkowo ściągnięty pakiet tekstur o wyższej rozdzielczości. Patch 1.9. Środowisko testowe: DirectX 11. Pomiar wydajności był dokonywany w nagranym demie w części miasta DownTown.•Deus Ex: Human RevolutionTryby: 1680x1050 FXAA Wysoki / AFx16 1920x1080 FXAA Wysoki / AFx16

Maksymalne detale graficzne. Środowisko testowe: DirectX 11. Pomiar wydajności polegał na liczeniu kl./s podczas przejścia z punktu A do punktu B.•Dirt:ShowdownTryby: 1680x1050 AA x4 / AF x16 1920x1080 AA x4 / AFx16

Detale jakości grafiki: Ultra Detail. Środowisko testowe: DirectX 11. Test polegał na przejechaniu kawałka odcinka trasy, zawsze w identyczny sposób. Pomiar ilości klatek/s dokonywaliśmy za pomocą Frapsa na wybranym odcinku trasy.•Hard ResetTryby: 1680x1050 AA x4 / AF x16 1920x1080 AA x4 / AFx16

Detale grafiki: Ultra. Środowisko testowe: DirectX 9. Pomiar wykonywaliśmy w początkowej fazie gry, przechodząc z punktu A do punktu B. Pomiar wyświetlanych klatek odbywał się za pomocą programu Fraps.•Max Payne 3Tryby: 1680x1050 AF x16 1920x1080 AF x16

Detale jakości grafiki: Najwyższe. Środowisko testowe: DirectX 11. Test polegał na przejściu z punktu A do punktu B, zawsze w identyczny sposób. Pomiar ilości klatek/s dokonywaliśmy za pomocą Frapsa.•Metro 2033Tryby: 1680x1050 AF x16 1920x1080 AFx16

Detale jakości grafiki: Najwyższe. Środowisko testowe: DirectX 11. Test polegał na przejściu z punktu A do punktu B, zawsze w identyczny sposób. Pomiar ilości klatek/s dokonywaliśmy za pomocą Frapsa.•Shogun 2Tryby: 1680x1050 AF x16 1920x1080 AFx16

Detale jakości grafiki: Najwyższe. Środowisko testowe: DirectX 11. Do mierzenia wydajności wykorzystaliśmy z przeznaczonego benchmarka.•STALKER – Zew PrypeciTryby: 1680x1050 AA x4 / AF x16 1920x1080 AA x4 / AFx16

Detale jakości grafiki: Max Detail (wszystkie suwaki na max). Środowisko testowe: DirectX 11. Pomiaru dokonywaliśmy przechodząc z punktu A do punktu B. W tym czasie była wyliczana średnia oraz minimalna ilość klatek/s przy pomocą programu Fraps.

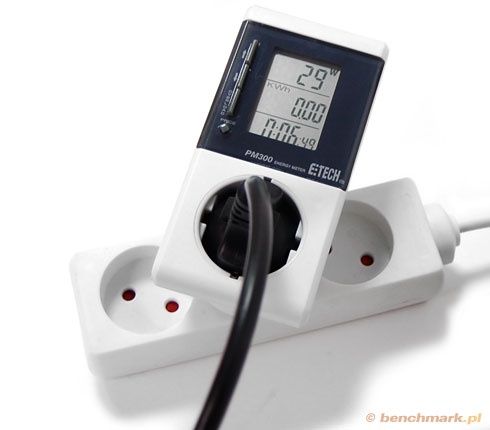

Po przeprowadzeniu wszystkich testów wydajności, pomiarów temperatury, poboru prądu, oceny pracy chłodzenia, na myśl przychodzą nam takie wnioski dotyczące kart graficznych Radeon 7770: Sugerujemy maksymalnie rozdzielczość 1680x1050 i/lub obniżenie detali w celu uzyskania odpowiedniej liczby kl./s Częstotliwość taktowania gra tutaj drugie skrzypce: obojętnie czy dana karta ma 1000, czy 1100 MHz, w praktyce i tak nie zauważymy różnicy w szybkości działania gier, natomiast w kieszeni może pozostać całkiem spora zaoszczędzona  gotówka Karty te mają bardzo cichy i stosunkowo wydajny układ chłodzący (choć z pewnymi wyjątkami) Pobór prądu i obsługiwane technologie są w tym przypadku dużymi zaletami
