Mądry dom Kowalskiego - na podstawie zestawu D-Link

Podjeżdżasz autem pod dom, a drzwi garażu otwierają się same. Wchodzisz do domu, a on ożywa – włącza się światło i rozbrzmiewa muzyka. Ekspres do kawy sam przygotowuje espresso. A na maila otrzymujesz raport o stanie bezpieczeństwa domu. Przyszłość? Nie. Teraźniejszość.

Dom, który "myśli", zarządza i steruje elementami otoczenia, a jednocześnie dba o bezpieczeństwo. Do niedawna były to obrazy z filmów science-fiction. Obecnie w kilka chwil można wyposażyć dom lub mieszkanie w elementy, które pozwolą czterem kątom ułatwiać nam życie. O czym mowa? O inteligentnym domu.

Określenie "inteligentny dom" jest pojęciem bardzo szerokim i zawiera w sobie wiele elementów, których wspólnym mianownikiem jest ułatwienie życia jego mieszkańcom. Elementów może być wiele, a wśród nich kilka głównych:

• Sterowanie oświetleniem – godzina włączania, wyłączania, natężenie, kolor
• Sterowanie systemem audio i wideo
• Sterowanie wentylacją, klimatyzacją oraz ogrzewaniem
• Sterowanie siłownikami okien
• Sterowanie roletami okiennymi
• Sterowanie zamkami drzwi
• Współpraca z kamerami i systemami NVR
• Sterowanie systemem oddymiania i alarmowania w przypadku pożaru lub zalania.
• Współpraca z systemem alarmowym
• Symulowanie obecności w domu
• Sterowanie oświetleniem zewnętrznym
• Sterowanie bramą wjazdową i bramą garażu

Oczywiście nie są to wszystkie możliwości, bo prócz typowych funkcji sterujących i elementów bezpieczeństwa można znaleźć także elementy dodatkowe, których funkcje przejmują niezależne rozwiązania i urządzenia.

Budując inteligentny dom warto mieć na uwadze fakt, że jego uruchomienie wiąże się z dość pokaźnymi nakładami, nie tylko związanymi z jego budową, ale przed wszystkim z przebudową części mieszkania lub domu oraz instalacją niezbędnych urządzeń.

Są jednak na rynku rozwiązania, które mogą stać się elementami inteligentnego domu bez konieczności przeprowadzania ogromnych i kosztownych przeróbek. To urządzenia z rodziny mydlink Home firmy D-Link.

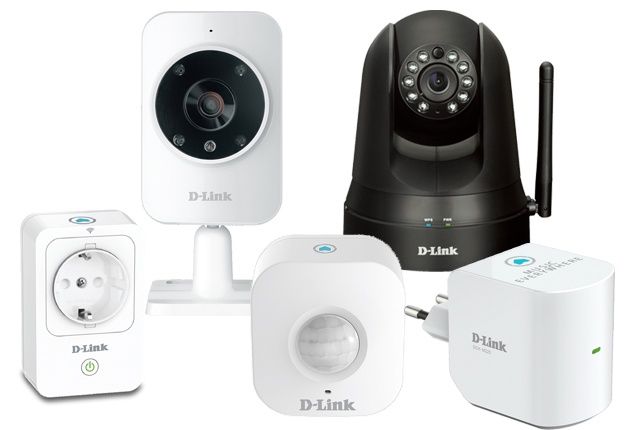

Zestaw D-Linka to właściwie 4 rodzaje urządzeń, które mogą ze sobą współpracować, a dodatkowo współgrać z chmurą mydlink. To systemy przesyłania muzyki, systemy zasilania, sensor ruchu oraz kamery IP. Elementy można kupić w postaci zestawów „kit” lub też całkowicie osobno. Zaprezentujemy te urządzenia i pokażemy, w jaki sposób można je szybko skonfigurować i do czego mogą służyć.

Jednym z rozwiązań D-Linka z rodziny mydlink Home jest adapter DSP-W215, a jego bardziej swojska nazwa to mydlink Home Smart Plug. To urządzenie wielkości adaptera PLC czy punktu dostępowego, które podłączamy bezpośrednio do gniazda elektrycznego.

Cóż w tym niezwykłego i ciekawego? W dużym skrócie DSP-W215 pozwala na monitorowanie i kontrolowanie urządzeń podłączonych do sieci energetycznej. Z zewnątrz urządzenie posiada jedno gniazdo 230V, przycisk wyłączania i włączania zasilania gniazda. Dzięki niemu możemy szybko włączyć i wyłączyć podpięte urządzenie bez konieczności wyjmowania wtyczki z gniazdka. Z boku znajdziemy przycisk WPS oraz przycisk resetu.

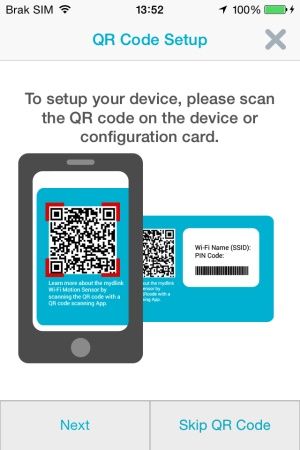

Podłączamy i co? Procedura uruchomienia zarządzania adapterem jest dość prosta i można ją wykonać na 2 sposoby. Po pierwsze musimy pobrać aplikację na smartfona (iOS lub Android) – mydlink Home. W kolejnym kroku warto zalogować się do usługi mydlink. Pozwoli nam to na zdalne zarządzanie adapterem.

Następnie wybieramy Add Device i postępujemy zgodnie ze wskazówkami kreatora – połączenie urządzenia możemy zrealizować ręcznie, wybierając urządzenie lub skanując kod QR dostępny w zestawie z adapterem.

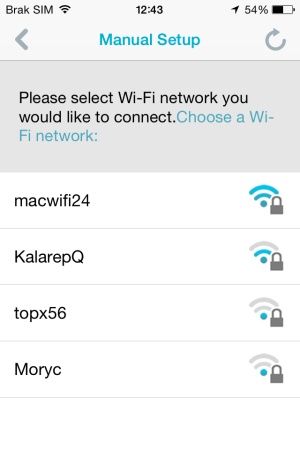

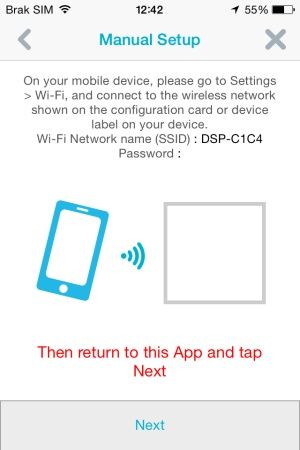

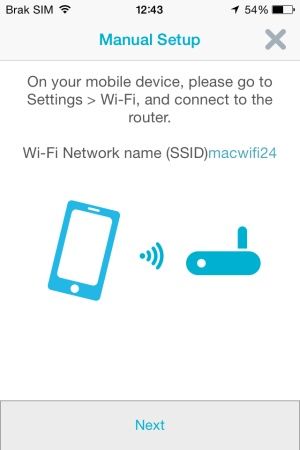

Następnie wybieramy metodę połączenia – albo poprzez przycisk WPS albo – jeśli router nie oferuje tej funkcji samodzielnie łączymy go do sieci WiFi. Adapter DSP-W215 domyślnie wyposażony został w moduł WiFi i nadaje sieć WiFi o SSID: DSP-XXXX. Podłączając adapter do naszej macierzystej sieci musimy wpierw połączyć się z ww. siecią adaptera (hasło do uwierzytelnienia podane jest na dołączonej etykiecie), a następnie wskazać, do jakiej sieci docelowej będzie podłączony adapter.

Po prawidłowym uwierzytelnieniu do sieci macierzystej możemy przełączyć do niej smartfon i wyszukać urządzenie DSP-W215 w aplikacji mydlink Home. Pozostaje jedynie skonfigurować jego nazwę, przypisać ikonkę lub zdjęcie, która będzie identyfikowała DSP-W215.

Pierwszy element inteligentnego domu jest już w naszej sieci. Jeśli wykorzystamy mechanizm WPS PBC do podłączenia urządzenia, to jego instalacja jest wręcz banalnie prosta. Ustawienia manualne sprawdzą się w przypadku braku routera z funkcją WPS. Tu trudnością może być jedynie właściwa procedura przełączania się pomiędzy macierzystą siecią, a siecią uruchomioną w DSP. Jednak dzięki kreatorowi, który pojawia się w aplikacji mobilnej jesteśmy prowadzeni krok po kroku.

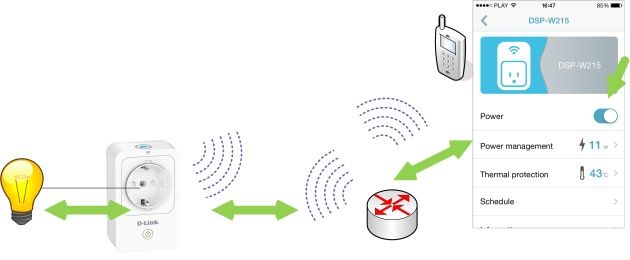

Jak to niewielkie pojedyncze urządzenie może być elementem inteligentnego domu? Patrząc na budowę Smart Plug możemy łatwo wywnioskować, że sprzętowy wyłącznik zlokalizowany na froncie urządzenia posłuży do szybkiego włączenia i wyłączenia podłączonego do adaptera urządzenia – może to być zasilacz komputera, lampka czy ładowarka telefoniczna. Zgadza się, jednak możliwości Smart Plug kryją się w oprogramowaniu dostępnym na smartfony.

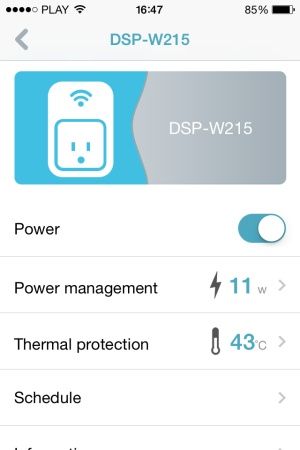

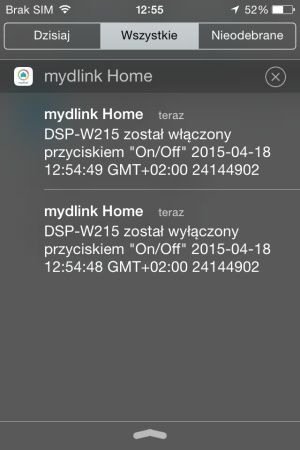

Po wybraniu urządzenia w aplikacji mydlink Home możemy wykonać tę samą czynność włączenia/wyłączenie urządzenia. Jednak samo wyłączanie urządzenia to nie jedyna funkcja Smart Plug. Wchodząc do mobilnej aplikacji D-Link możemy dodatkowo sprawdzić aktualny pobór mocy urządzenia, które jest podłączone do adaptera oraz określić maksymalny poziom zużycia energii.

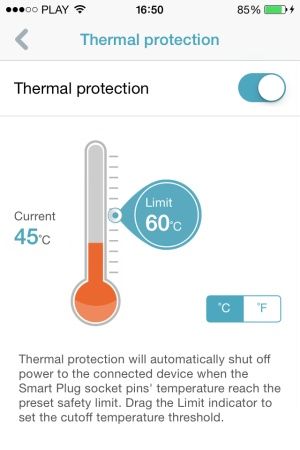

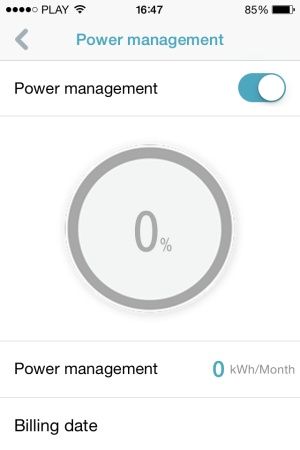

Aplikacja pozwala także na ustalenie alertów i powiadomień w przypadku przekroczenia określonego progu zużycia energii lub wyłączenia urządzenia. Dodatkowo możemy także ustalić poziom temperatury, po osiągnięciu której adapter wyłączy urządzenie zapobiegając jego przegrzaniu.

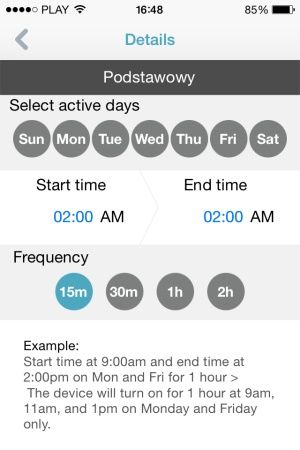

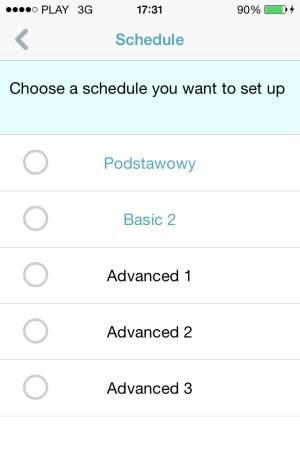

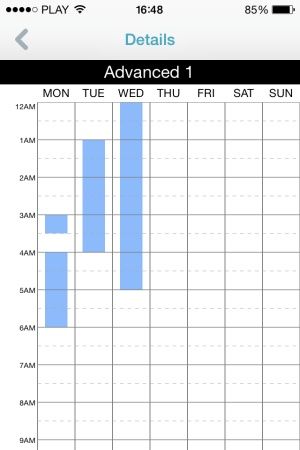

Producent zadbał o funkcje harmonogramów. Do dyspozycji mamy dwa typy: podstawowy oraz zaawansowany. W przypadku tego pierwszego określamy dni i przedziały czasowe, kiedy urządzenie podłączone do DSP-W215 ma zostać włączone. Z kolei w wersji zaawansowanej definiujemy precyzyjnie zachowanie adaptera dla każdego dnia tygodnia i każdej godziny.

Do czego użyć takiego rozwiązania w przypadku inteligentnego domu? Zastosowań może być wiele:

• Dla zapominalskich – do adaptera podłączamy żelazko, po zakończeniu prasowania zapominamy go wyłączyć. W takim przypadku nie trzeba w trybie alarmowym wracać do domu. Wystarczy wyłączyć adapter przy użyciu aplikacji. Można dodatkowo skontrolować czy adapter faktycznie wyłączył urządzenie sprawdzając aktualny pobór mocy oraz temperaturę.

• Dla zapobiegawczych – wyjeżdżamy na weekend z domu. Dopilnowanie dobytku możemy powierzyć sąsiadowi. Jednak dodatkowo możemy w tym czasie symulować obecność domowników np. włączając, co jakiś czas oświetlenie lub muzykę.

• Dla oszczędnych – jeśli do Smart Plug podłączymy urządzenia pobierające znaczną ilość energii, to ustawiając odpowiednie parametry zużycia możemy kontrolować aktualny poziom poboru, a także w prosty sposób kalkulować oszczędności związane z poborem energii

Oczywiście zaprezentowane funkcje to nie jedyne możliwości Smart Plug DSP-W215. Dodatkowe możliwości zaoferuje on w połączeniu np. z czujnikiem ruchu DCH-S150.

[kontrolka produkt=d-link-smart-plug-dsp-w215 typ=top10]

Jak już wspomnieliśmy wcześniej, jedną z funkcji inteligentnego domu jest zwiększenie poziomu bezpieczeństwa. D-Link ma dla nas propozycję – to wspomniany detektor ruchu DCH-S150. Czujnik również ma postać niewielkiego adaptera podłączanego do gniazda elektrycznego. Podobnie jak Smart Plug został wyposażony w przycisk WPS, dzięki któremu możemy szybko podłączyć urządzenie do sieci LAN poprzez WiFi. Na frontowym panelu znalazł się system detekcji ruchu pozwalający na jego wykrycie w odległości do 8 metrów i zasięgu 100° w poziomie i 80° w pionie.

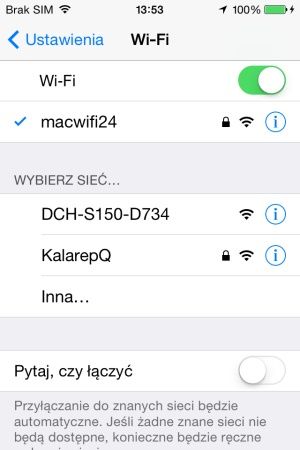

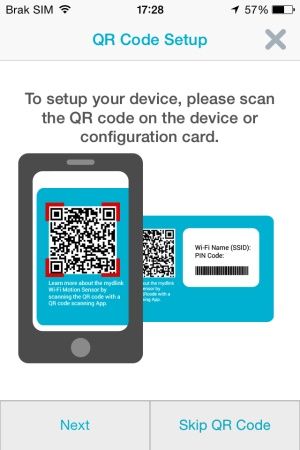

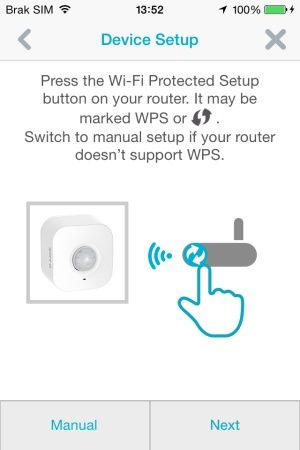

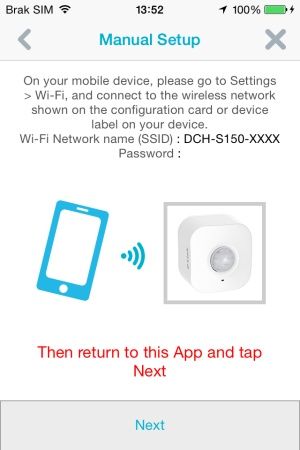

Proces podłączania czujki do systemu mydlink wygląda dokładnie tak samo, jak w przypadku adaptera DSP-W215. Skanujemy kod QR lub uruchamiamy procedurę ręcznego wyboru urządzenia - opcjonalnie uruchamiamy system WPS do podłączenia sensora do naszej sieci WiFi. W przypadku braku mechanizmu WPS pozostaje wykonanie ręcznego podłączenia, co podobnie jak w przypadku Smart Plug nie jest trudne, gdyż kreator podpowiada, co powinniśmy zrobić w danym kroku. W ostatnim etapie wybieramy ikonę lub zdjęcie a także przyjazną nazwę urządzenia (np. jego lokalizację)

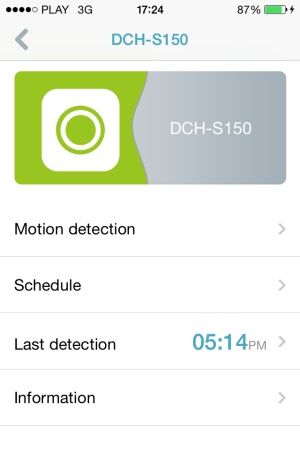

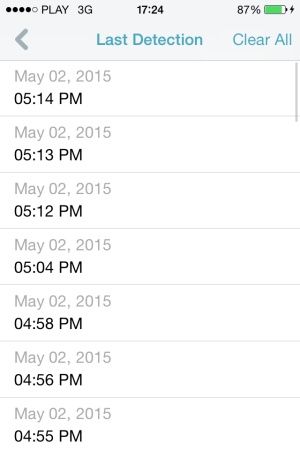

Możliwości sensora, jako samodzielnej jednostki są dość ograniczone. Jedyne co możemy wyczytać z interfejsu aplikacji to wykryte detekcję ruchu. W sekcji Motion detection określamy poziom czujności detektora.

Podobnie jak w przypadku DS-W215 możemy określić harmonogramy włączania i wyłączania czujki ruchu. Jest to przydatne rozwiązanie w przypadku, gdy jesteśmy obecni w domu i nie chcemy by czujka wyzwalała niepotrzebne alarmy. Harmonogramy możemy tworzyć jako zestawy podstawowe lub zaawansowane, gdzie precyzyjnie określamy dni oraz godziny aktywności czujki.

Sam detektor DCH-S150 jako samodzielne urządzenie nie zda się na wiele. Ot – tylko rejestracja wykrycia ruchu. A co gdyby połączyć go w parę z DSP-W215 i przyniesie nam takie zestawienie? Para dwóch urządzeń D-Linka może stanowić świetny przykład podstawowego systemu inteligentnego domu. Czujka wykrywając ruch przekaże informacje do adaptera Smart Plug, a ten wykona określoną akcję.

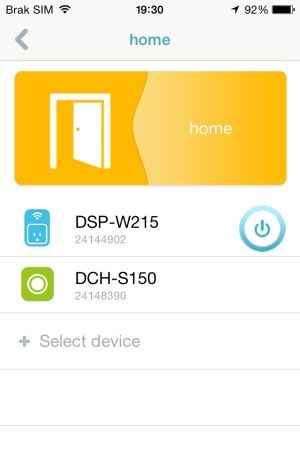

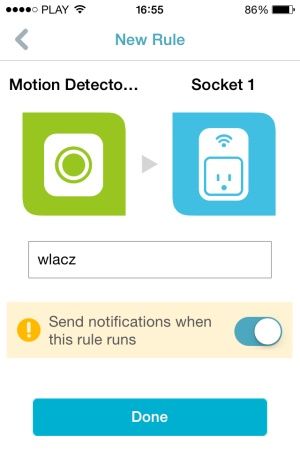

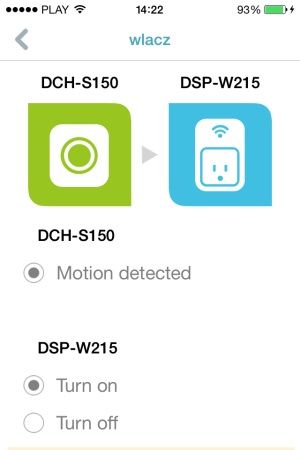

I dokładnie jedną z takich funkcjonalności oferuje duet adapterów. By skonfigurować zachowanie po wykryciu ruchu, wchodzimy w menu urządzeń, a następnie w sekcję My Actions. Tu możemy zdefiniować dwa rodzaje akcji, które wyzwoli detekcja ruchu. Albo przekażemy komendę do adaptera DSP-W215 albo też zostanie wysłane powiadomienie na telefon w postaci komunikatu push.

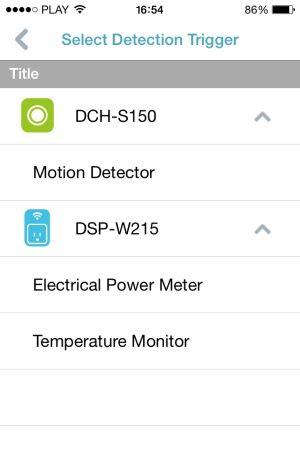

Definiowanie zachowania odbywa się w kilku prostych krokach. W pierwszej decydujemy o rejestrowaniu danej akcji – w naszym przypadku detekcji ruchu.

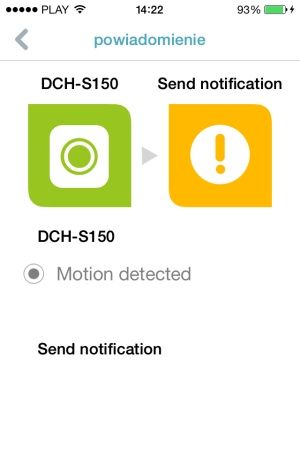

Kolejny etap to przypisanie określonego zachowania. W przypadku detektora ruchu możemy wysłać powiadomienie push na telefon lub też przekazać akcję do innego adaptera D-Link. Wysyłamy, zatem akcję do Smart Plug.

Następnie należy skonfigurować zachowanie adaptera DSP-W215. Tu do dyspozycji mamy dwie opcje: albo wyłączenie gniazda adaptera albo jego włączenie. W ostatnim etapie nadajemy nazwę akcji. Zdefiniowane reguły i zachowania możemy wygodnie przeglądać i dowolnie je włączać lub wyłączać.

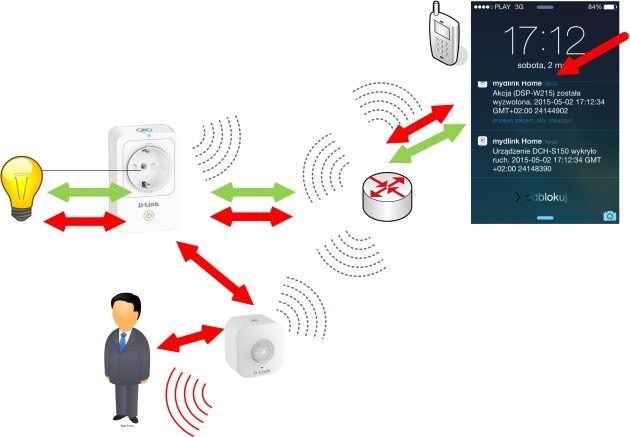

Sparowanie dwóch urządzeń pozwoli np. na uruchomienie systemu inteligentnego zapalania światła domu. Gdy wchodzimy do mieszkania obładowani torbami nie musimy szukać kontaktu. Detektor wykrywając ruchu sam włączy np. lampkę. Ciekawym zastosowaniem może być także umieszczenie czujnika w pokoju dziecka. Gdy czujka wykryje ruch zapali lampkę w pokoju rodziców. Zestaw DSP-W215 i DCH-S150 może także posłużyć, jako „straszak” – wykrywając ruch nieproszonego gościa zapali światło lub np. włączy radio.

[kontrolka produkt=d-link-dch-s150 typ=top10]

Mając ustawione czujniki ruchu oraz adaptery Smart Plug możemy cieszyć się mini zestawem systemu powiadamiania i inteligentnego domu. Jeśli chcemy jeszcze bardziej rozbudować funkcje smart home możemy wyposażyć go w system monitoringu wizyjnego IP.

Rozwiązania w postaci kamer cyfrowych IP pozwalają na nagrywanie obrazu oraz jego odtwarzanie przy pomocy odpowiednich aplikacji. Niedawno prezentowaliśmy kamerę obrotową DCS-5222LB1 jako element do monitoringu biura czy domu.

W przypadku inteligentnego domu możemy wykorzystać dwa rozwiązania - stałą kamerę mydlink Home Monitor HD DCS-935L lub obrotową mydlink Home Monitor 360 DCS-5010L. Pierwszy model to prosta w konstrukcji kamera stała swoim wyglądem przypominającym nieco modele DCS-932L czy DCS-930L. Urządzenie zostało wyposażone w 1,4-calowy megapikselowy obiektyw z możliwością podglądu w nocy, dzięki diodom IR i filtrowi ICR (monitorowanie do 5 metrów). Kamera posiada również 4-krotny zoom cyfrowy oraz możliwość nagrywania audio.

W odróżnieniu od kamer obrotowych IP model DCS-935L nie został wyposażony w port ethernet. Komunikacja kamery z siecią odbywa się poprzez sieć WiFi - zarówno z pasmem 2,4 jak i 5 GHz w standardzie 802.11bgn oraz ac. Obrotowa podstawka pozwala na umieszczenie kamery zarówno na biurku czy szafce, ale również zamontowanie jej na suficie lub ścianie.

W odróżnieniu od adaptera DSP-W215 i DCH-S150 kamera może być całkowicie autonomicznym urządzeniem niekoniecznie spiętym z systemem D-Link, o czym powiemy za chwilę.

Jeśli chcielibyśmy rozbudować nasz system inteligentnego domu o monitoring wizyjny, musimy podłączyć kamerę do naszego systemu mydlink. Procedura połączenia wygląda dokładnie tak samo jak w przypadku dwóch pierwszych urządzeń. Najwygodniej będzie wykorzystać mechanizm WPS. Po uruchomieniu urządzenia możemy go dołączyć do naszego systemu smart home. Ciekawostką jest fakt, że kamera prócz połączenia z usługą mydlink, samodzielnie sprawdza aktualność oprogramowania sprzętowego i pozwala na aktualizację zdalną.

Zanim przejdziemy do możliwości wykorzystanie DCS-935L w systemie inteligentnego domu, warto przyjrzeć się bliżej interfejsowi konfiguracyjnemu WWW. O ile prezentowany adapter zasilania i czujnik ruchu nie mają jako takiego panelu zarządzania, to kamera IP może zostać skonfigurowana jako całkowicie odrębny element niezależny od systemu mydlink. Panel WWW jest podobny do prezentowanego niedawno na łamach benchmark.pl systemu DCS-5222LB1.

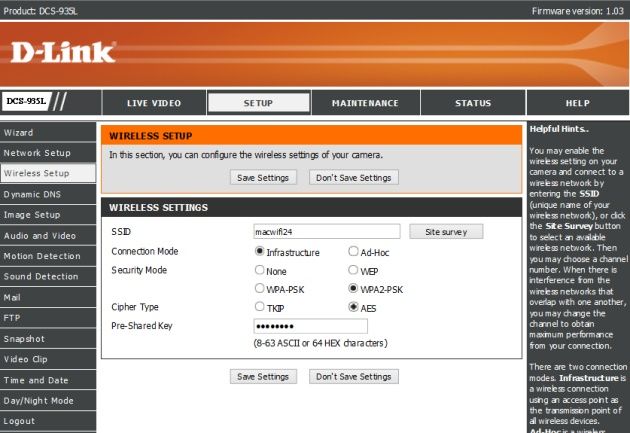

W sekcjach Network Setup, Wireless Setup oraz Dynamic DNS możemy skonfigurować opcje sieci bezprzewodowej oraz ustawienia adresacji IP. Dynamic DNS powala na ustawienie przyjaznej nazwy domenowej korzystając z usług dlinkddns.com lub dyndns.com.

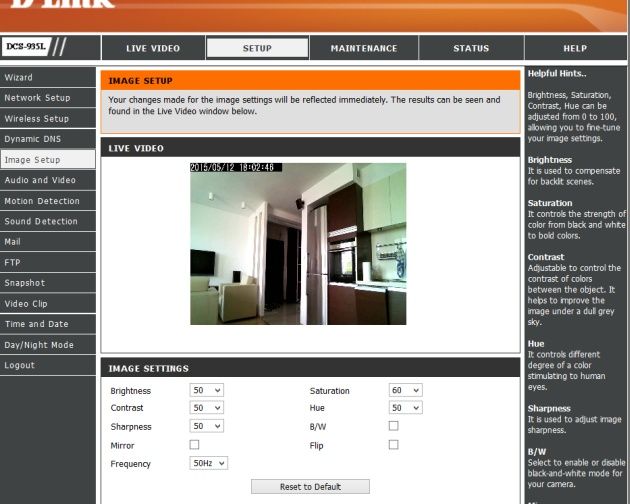

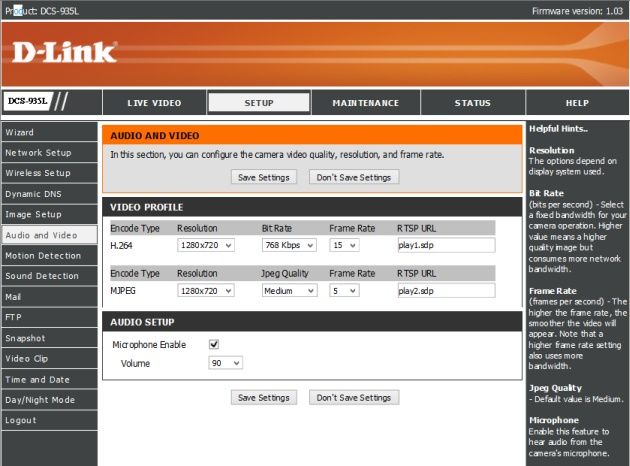

Sekcje "Image setup, Audio and video" są miejscem do ustawień parametrów obraz oraz dźwięku i nagrywania. W sekcji Image Setup możemy ręcznie dostosować jasność, kontrast ostrość, a także ustawić odpowiednio obraz kamery w zależności od jej montażu (np. obrót o 180 stopni). Funkcje audio i wideo odnoszą się bezpośrednio do ustawienia rozdzielczości dla kodowania H.264 oraz MJPEG. Ustawiamy tu także bitrate oraz liczbę rejestrowanych klatek w ciągu sekundy oraz poziom głośności odbieranego i rejestrowanego dźwięku.

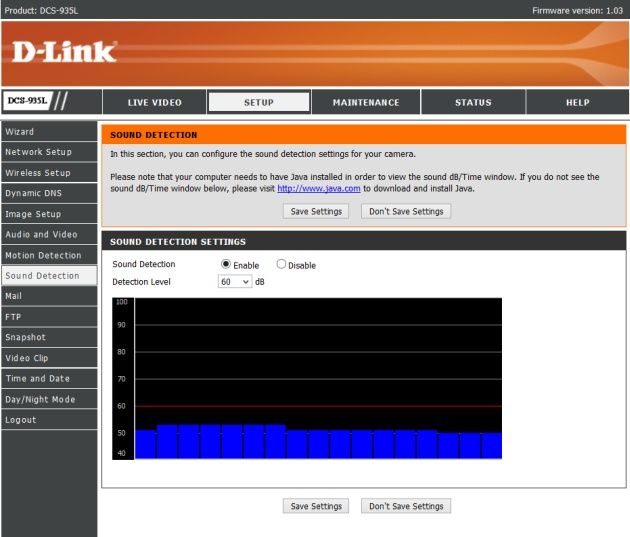

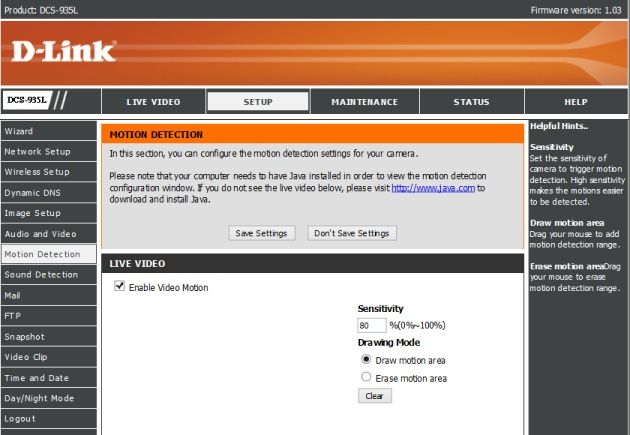

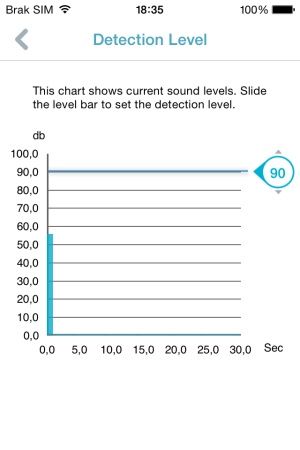

Sekcje "Motion detection i Sound detection" zawierają ustawienia pozwalające na konfigurację zachowania kamery w przypadku wykrycia ruchu lub dźwięku. Detekcja ruchu pozwala na określenie interesującego nas obszaru i intensywności ruchu, który zostanie zarejestrowany. Opcja jest przydatna w sytuacji, gdy rejestrowany obraz często się zmienia – np. rejestruje padający cień czy też w rejestrowanym obszarze pojawiają się refleksy świetlne. W takim przypadku ustawienie odpowiedniego poziomu ograniczy liczbę niepotrzebnie zarejestrowanych zdarzeń.

Aktywacja detekcji ruchu będzie także niezbędna w przypadku uruchomienia kamery w systemie smart home. Poziom detekcji dźwięku ustalmy na podstawie poziomu natężenia dźwięku. Możemy dobrać parametr opierając się na wykresie dźwięku rejestrowanego w danym momencie. A następnie wyznaczyć poziom, przy którym rozpocznie się zapis nagrania.

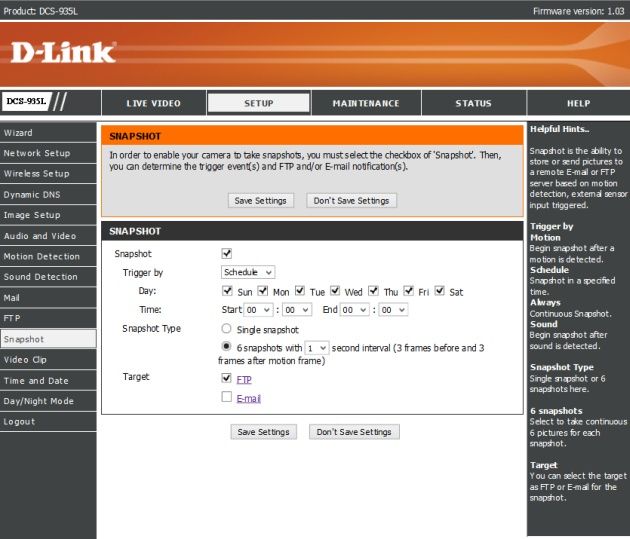

Zanim jednak obraz z kamery zostanie zarejestrowany powinniśmy określić sposób zachowania kamery. Warto zatem zajrzeć do zakładek Snapshot oraz Video Clip. Pierwsza pozwala na wykonanie zdjęć (6 zrzutów w ostępach 1- lub 2-sekundowych) a następnie wykonać określoną akcję – wysłać zdjęcia mailem lub zapisać na serwerze FTP. Zdarzenia w migawkach mogą być wyzwalane przez detekcję ruchu, ale także na podstawie harmonogramu tygodniowego, zapisu ciągłego (10-sekundowe klipy, co 5 minut) lub po zarejestrowaniu dźwięku.

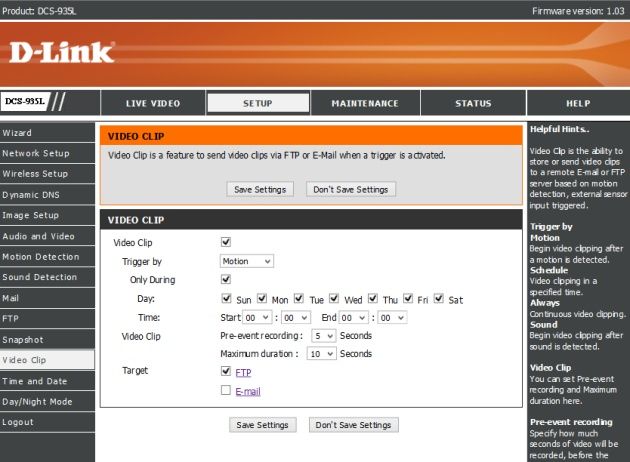

W podobny sposób możemy zachowywać nagrania wideo, które ustawimy w zakładce Video Clip. Tutaj zamiast zdjęć zapisywany jest maksymalnie 10-sekundowy klip filmowy. Plik może zostać wysłany mailem lub zapisany na serwerze FTP. Rejestracja nagrań wygląda podobnie jak w przypadku zapisu migawek: na podstawie wykrycia ruchu, dźwięku, zapisu ciągłego lub harmonogramów.

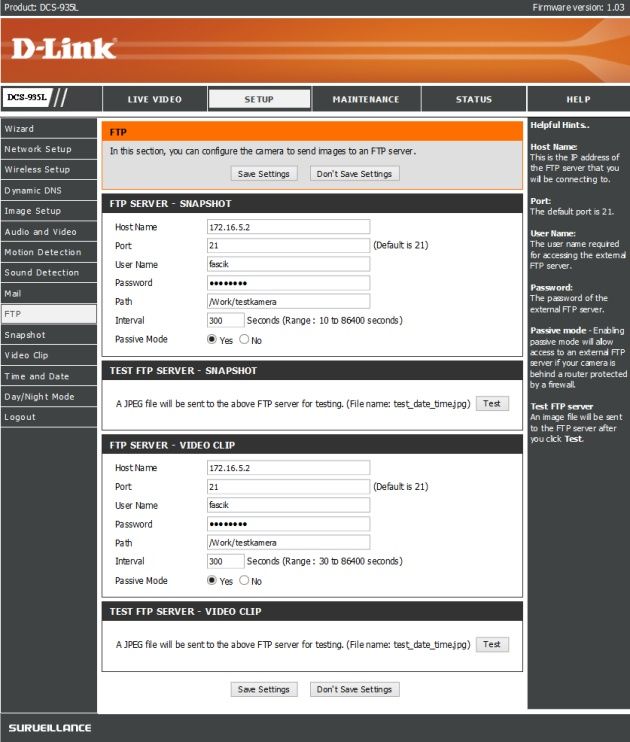

To gdzie trafią nagrania i migawki zdjęciowe powinniśmy zdefiniować w dwóch zakładkach: Mail oraz FTP. Pierwsza pozwala na konfigurację konta pocztowego, z którego zostaną wysłane zdjęcia i filmy. W przypadku serwera FTP ustawiamy adres serwera oraz parametry zapisu i uwierzytelniania.

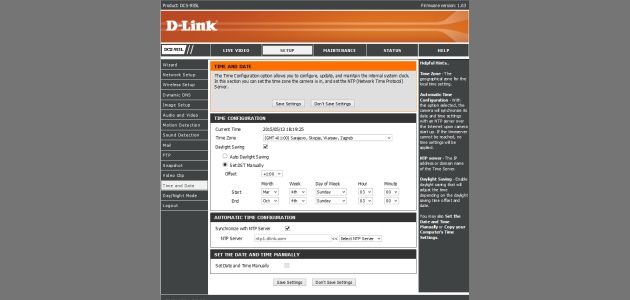

Ważnym parametrem w ustawieniu kamery IP są funkcje czasu. Ustawienie właściwej strefy czasowej, a także aktualnej daty i godziny ma wpływ nie tylko na wyświetlanie prawidłowej godziny. Na podstawie czasu możemy określić, kiedy kamera przejdzie w tryb dzień/noc. Ustawienia czasu wprowadzamy w sekcji Time and Date. Z kolei aktywowanie trybu nocnego czy dziennego w zakładce Day/Night Mode. Do dyspozycji mamy automatyczną zmianę trybu, ręczne ustawienia, a także wymuszenie pracy w trybie dziennym lub nocnym.

Zanim przejdziemy do możliwości wykorzystania kamery Home Monitor HD w systemie smart home, warto mieć na uwadze kilka drobiazgów, które powinny zostać poprawione przez D-Linka. Chodzi przede wszystkim o rejestrację wideo. Urządzenie naprawdę świetnie radzi sobie wykrywając ruch i nagrywając wideo. Jest jednak pewien problem, o którym już pisaliśmy wcześniej – zapis ruchu to zaledwie 10-sekundowy klip wideo.

Podobna niedogodność ma się w przypadku zapisu ciągłego – nie jest on ciągły, a raczej okresowy – na dysku serwera FTP tworzone są 10-sekundowe nagrania w interwale 30-86400 sekund. W przypadku zapisu zdjęć możemy liczyć na maksymalnie 6 zdjęć w interwale 1- lub 2-sekundowym. Taka konfiguracja może być wystarczająca dla monitorowania niezbyt newralgicznego obszaru czy też miejsca, w którym zależy nam tylko na zarejestrowanie faktu detekcji ruchu. Jednak w przypadku monitoringu ciągłego są to ustawienie niewystarczające.

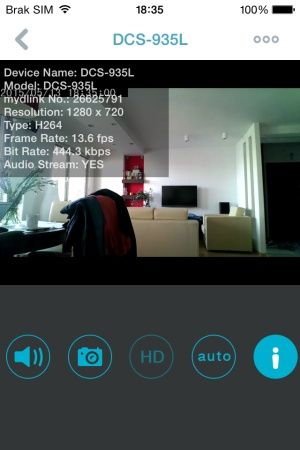

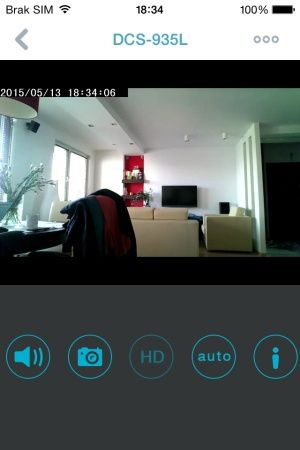

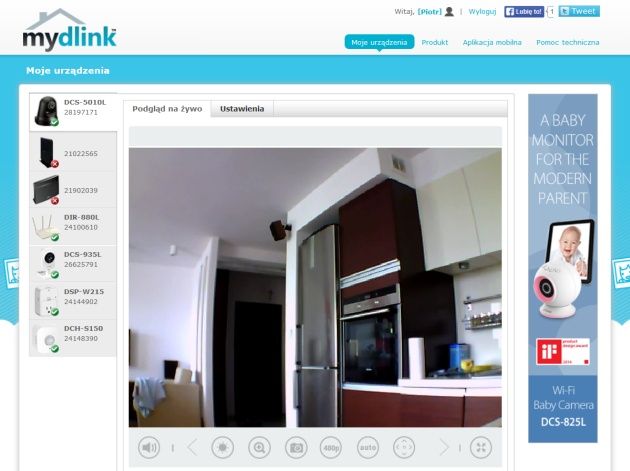

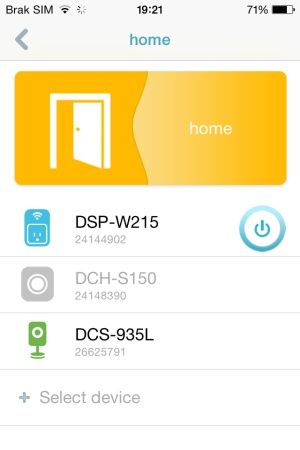

Wróćmy jednak do naszego systemu inteligentnego domu. Mamy już zestawione dwa urządzenia: Smart Plug oraz detektor ruchu. Pora zaprząc do pracy kamerę IP. W podstawowej konfiguracji aplikacja mydlink Home pozwala przede wszystkim na zdalny podgląd na żywo. Plusem rozwiązania D-Linka jest fakt, że po podłączeniu kamery do systemu mydlink, nie musimy dokonywać dodatkowych zmian na routerze i konfigurować przekierowań portów. Podgląd działa od razu. Aplikacja mobilna nie tylko przekazuje obraz, ale także dźwięk.

Dzięki przyciskom zlokalizowanym tuż pod odtwarzanym obrazem, możemy włączyć lub wyłączyć przekazywanie dźwięku, wykonać zrzut obrazu z kamery, ustawić tryb dzień/noc a także podejrzeć informacje o połączeniu sieciowym. mydlink Home pozwala również na edycję i aktywację stref detekcji ruchu, wraz z intensywnością i ustawienie dźwięku.

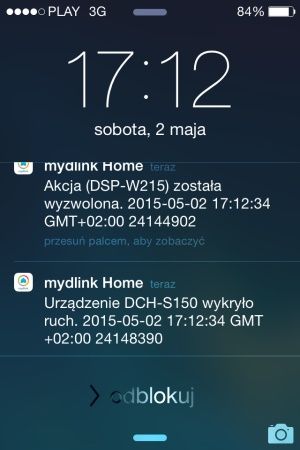

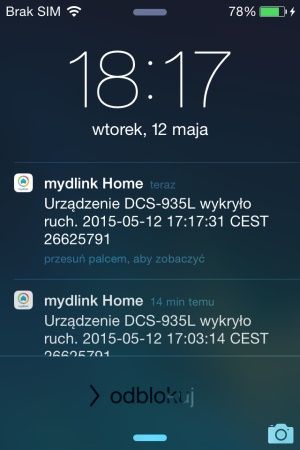

Kolejnym plusem mobilnej aplikacji mydlink są także powiadomienia push, które pozwalają na szybkie zorientowanie się w sytuacji gdy kamera wykryje ruch.

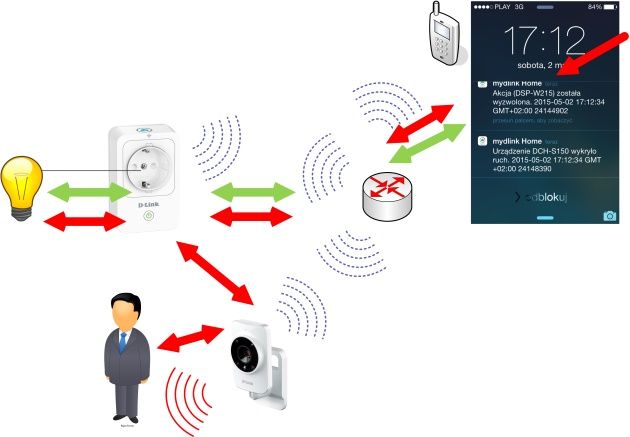

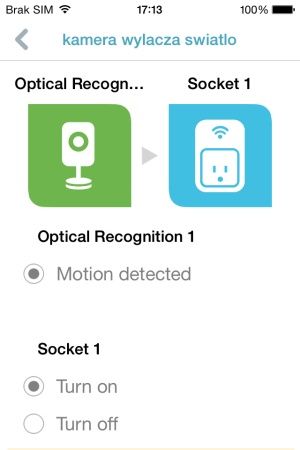

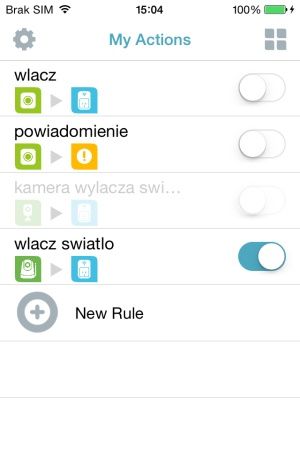

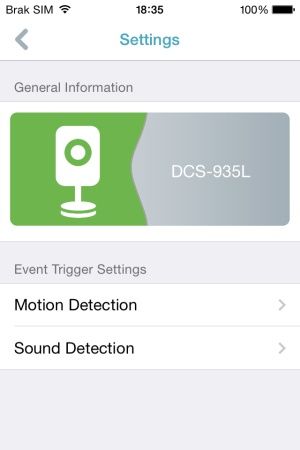

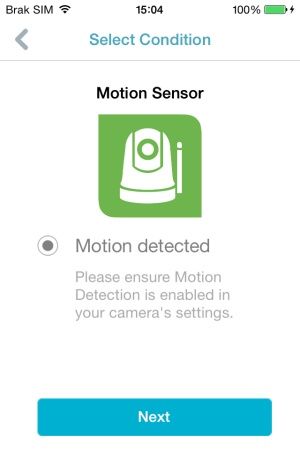

Jak można wykorzystać kamerę w funkcji inteligentnego domu? Okazuje się, że prócz nagrywania klipów z detekcij ruchu możemy skonfigurować także akcje związane z wykryciem ruchu lub dźwięku. W takim przypadku, gdy kamera wykryje ruch/dźwięk może zostać przesłana akcja do sensora Smart Plug, który wykona zdefiniowaną akcję – włączy lub wyłączy zasilanie gniazda. Regułę ustalamy w mobilnej aplikacji mydlink Home. Oczywiście prócz wykonania akcji na smartfon zostanie również wysłane powiadomienie.

Niestety w przypadku kamery DCS-935L jest to jedyna możliwość wywołania dodatkowej akcji. Jeśli chcielibyśmy przekazać akcję z czujnika DCH-S150 (wykrycie ruchu) do kamery nie jest to możliwe. Chodzi o sytuację, w której czujnik DCH-S150 wykryje ruch aktywuje moduł kamery, która nagrywa klip. Oczywiście w kreatorze reguł dla czujnika możemy wybrać kamerę jako moduł docelowy, jednak w jednym z ostatnich kroków przycisk Next jest nieaktywny.

[kontrolka produkt=d-link-dcs-935l typ=top10]

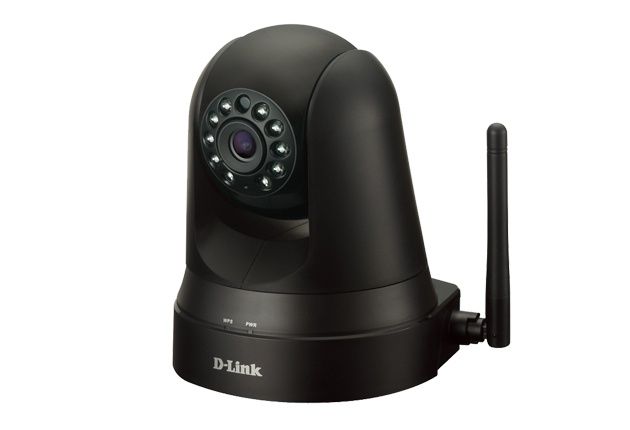

Kamera DCS-935L to rozwiązanie do monitoringu stałego obszaru. A co zrobić, jeśli chcemy mieć pod kontrolą np. całe biuro lub znaczną część mieszkania? Do tego celu świetnie nada się zestaw kamer, jednak w przypadku, gdy rolę gra cena lepiej zainwestować w jedną kamerę obrotową. Kompletując swój system inteligentnego domu możemy wyposażyć go w kamerę D-Link mydlink Home Monitor 360 - DCS-5010L.

Rozwiązanie konstrukcyjnie jest podobne do modeli DCS-5020L czy DCS-5009L - czyli rozwiązań domowych dla niewymagających użytkowników. W odróżnieniu od testowanego niedawno modelu D-Link DCS-5222L model DCS-5010L posiada obiektyw 1,5” VGA CMOS z możliwością doświetlania 8 diodami IR i mechanicznym filtrem podczerwieni ICR i obserwacją terenu w nocy.

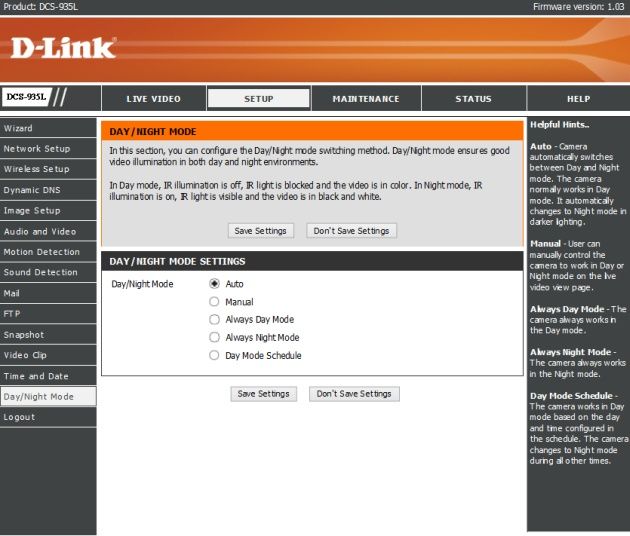

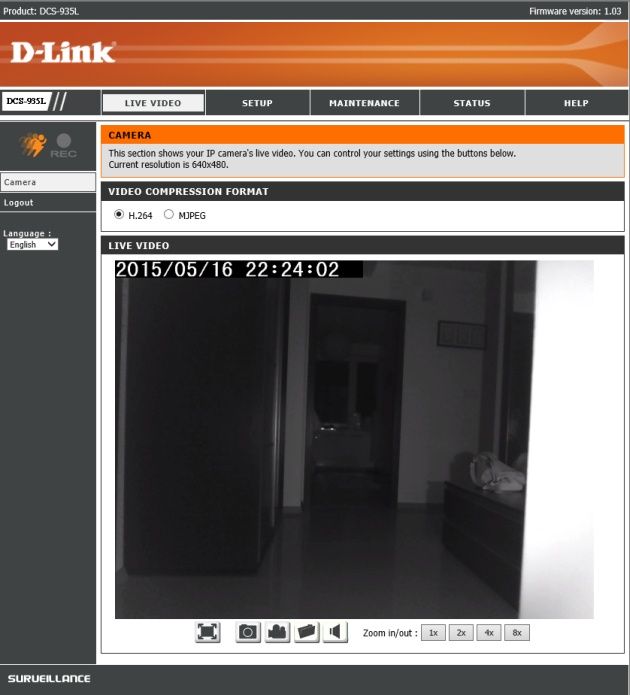

Choć kamera posiada niższą rozdzielczość to jednak sensor lepiej radzi sobie z rejestracją obrazu w nocy, niż model DCS-935L ustawiony z takimi samymi parametrami.

Kamera z racji swojej konstrukcji nadaje się do monitorowania terenów wewnętrznych. Obiektyw rejestruje filmy w rozdzielczości maksymalnie 640x480 pikseli do 30 klatek na sekundę. Obrotowa głowica porusza się w zakresie poziomym od -170 do 170 st. Z kolei w pionie od -25 do 95 st. z szybkością 16 stopni na sekundę. Podobnie jak w przypadku DCS-935L tak i model DSC-5010L można powiesić na ścianie bądź suficie, przy pomocy dołączonego uchwytu montażowego.

Podłączenie kamery do systemu mydlink wygląda dokładnie tak samo, jak pozostałych urządzeń smart home D-Linka. Łączymy kamerę poprzez aplikację mydlink Home lub też wykonujemy połączenie przy użyciu przycisku WPS. Dodatkowo kamera PTZ posiada gniazdo Ethernet pozwalające na połączenie jej poprzez połączenie kablowe. Po podłączeniu kamery do naszej sieci LAN możemy wprost z aplikacji mobilnej możemy zaktualizować oprogramowanie kamery IP.

O interfejsie mobilnym powiemy za chwilę, a teraz zerknijmy na różnice w interfejsie konfiguracyjnym WWW. Panel wygląda niemal identycznie jak w przypadku DCS-935L. Doszło jednak kilka funkcjonalności związanych z obsługą głowicy obrotowej.

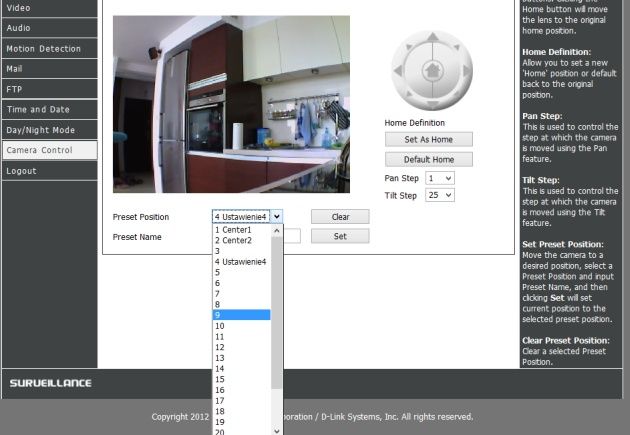

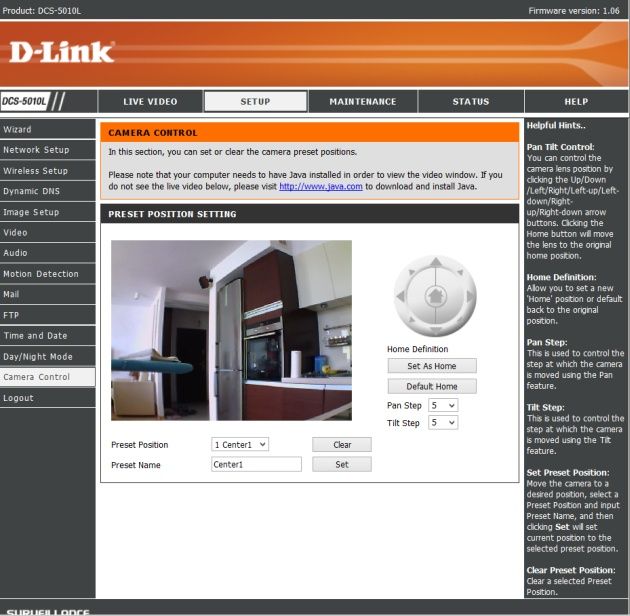

Chodzi tu przede wszystkim o zakładkę Camera Control, w której możemy definiować do 24 pozycji ustawień kamery. Takie rozwiązania ułatwi nam obrót obiektywu do określonej pozycji bez konieczności ręcznego sterowania głowicą. Każdą pozycję kamery ustalamy osobno i zapisujemy pod określoną nazwą. Dodatkowo w sekcji Camera Control możemy doprecyzować zakres ruchu kamery w pionie i w poziomie. Pochył i obrót można regulować, co 1, 2, 3, 4, 5, 10, 15, 20, 25 oraz 30 stopni.

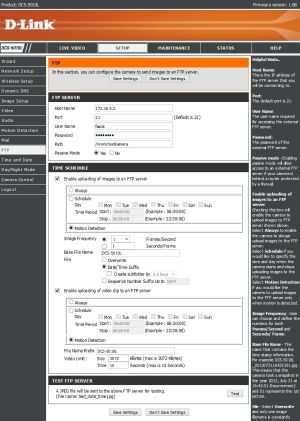

Jak już wspomnieliśmy wcześniej w DCS-935L możliwy był zapis zdjęć i filmów na serwer FTP lub poprzez mail na podstawie harmonogramów, zapisów po rejestracji detekcji ruchu, a także zapisu ciągłego (10-sekundowych klipów). W DCS-5010L jest nieco lepiej. Po pierwsze mamy więcej możliwości, jeśli chodzi o zapis zdjęć. Możemy ustawić liczbę zdjęć wykonanych w ciągu sekundy (od 1 do 3) lub też, co ile sekund zostanie wykonane zdjęcie.

DCS-5010L dużo lepiej radzi sobie z zapisem ciągłym, który nie jest ograniczany do 10 sekundowych nagrań. Nagrania mogą mieć maksymalnie 15 sekund lub 3 MB wielkości, jednak zapis ciągły jest faktycznie zapisem ciągłym w postaci 4-5 plików na minutę. Takie opcje, (choć w dalszym ciągu kilkunastosekundowy zapis nie jest zbyt wygodnym rozwiązaniem) pozwalają na zestawienie systemu ciągłej rejestracji obrazu.

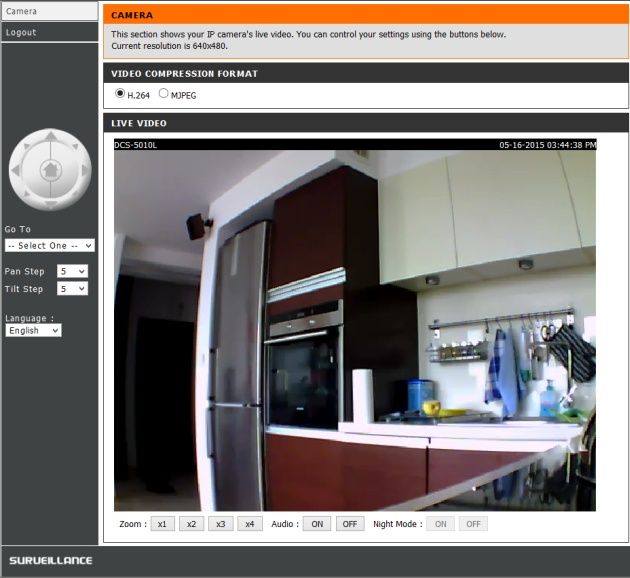

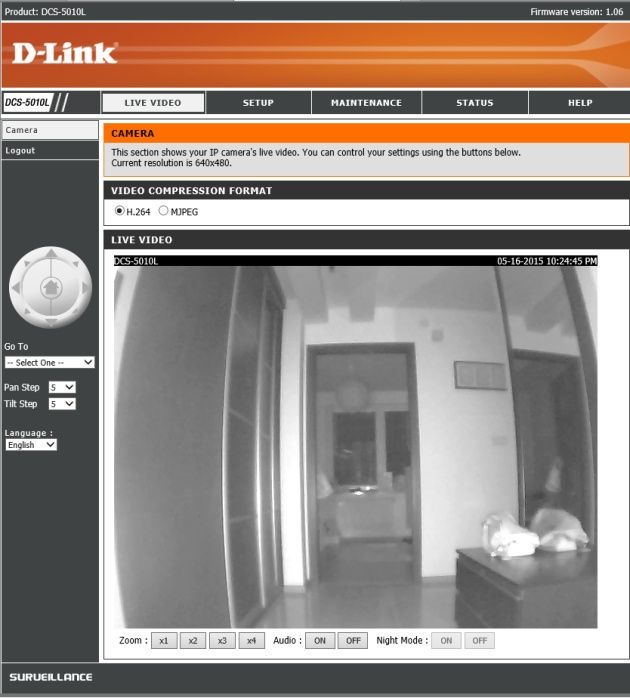

Zmianom uległa również strona Live Video. Prócz podglądu na żywo w lewym panelu znajdziemy kontrolkę do sterowania głowicą, a także możliwość obrotu kamery do wcześniej ustalonej pozycji. Dodatkowo pod rejestrowanym obrazem znajdziemy przyciski 4-krotnego zoomu cyfrowego, przycisku wyłączenia i włączenia dźwięku oraz trybu nocnego.

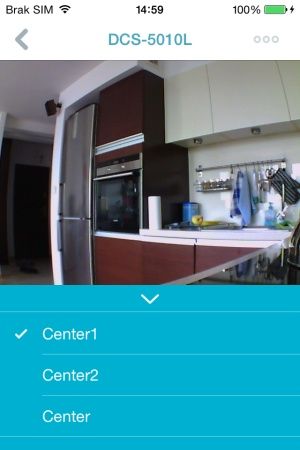

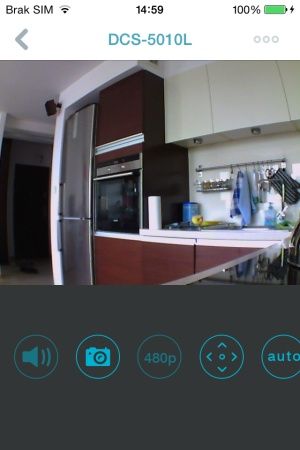

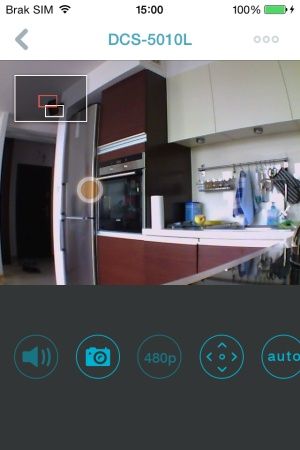

Odpowiednie przygotowanie kamery DCS-5010L w panelu WWW pozwoli na jej komfortowe wykorzystanie w mobilnej aplikacji D-Link. Kamera PTZ prócz możliwości podglądu pozwala również na wykorzystanie obrotowej głowicy i poruszanie się po ustalonych wcześniej pozycjach. Oczywiście, jeśli nie ustaliliśmy wcześniej odpowiednich pozycji kamery, to nic nie stoi na przeszkodzie by ręcznie sterować obrotem. Wystarczy dotknąć ekranu i przesunąć palec po obrazie. W lewym górnym rogu pokaże się pozycja kamery oraz jej docelowe położenie.

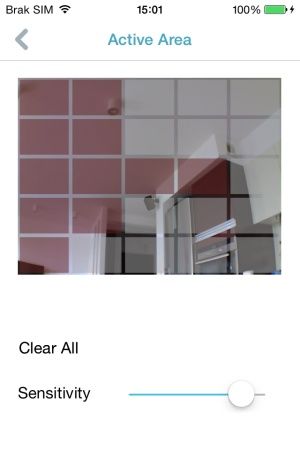

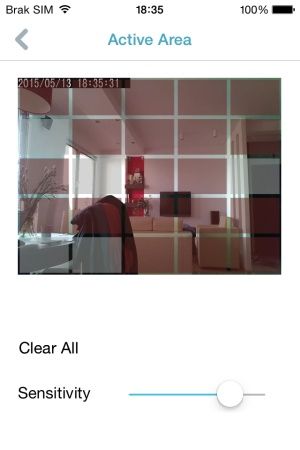

Wchodząc w ustawienia kamery możemy dodatkowo aktywować detekcję ruchu, zmienić obszar detekcji, a także ustawić jej czułość.

Wykorzystanie kamery w połączeniu z czujnikiem ruchu i Smart Plug również jest ograniczone podobnie jak w przypadku DCS-935L. To, co możemy zrobić to na podstawie detekcji ruchu kamery to wykonać akcję np. na adsapterze DSP-W215 – włączenie/wyłączenie zasilania. Nie można ustawić akcji, w której np. wykrycie ruchu przez sensor DCH-S150 spowoduje wykonanie zdjęcia przez kamerę lub zapis nagrania.

System smart home można rozbudować dodatkowo o strumieniowanie muzyki przy użyciu adaptera mydlink Home Music Everywhere - DCH-M225. Urządzenie po podłączeniu do niego głośników nie tylko pozwala nie tylko na słuchanie muzyki poprzez AirPlay lub DLNA w dowolnym miejscu w domu, ale również umożliwia rozszerzenie domowej sieci bezprzewodowej.

[kontrolka produkt=d-link-dch-m225 typ=top10]

Niezaprzeczalną zaletą systemu inteligentnego domu D-Link jest mobilna aplikacja mydlink Home, która w duecie ze stroną mydlink.com stanowi przyjazną dla użytkownika platformę do zarządzania urządzeniami.

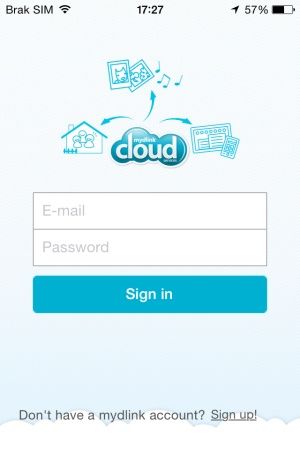

Aktywując dostęp do systemu poprzez konto mydlink, nie musimy martwić się o wprowadzenie dodatkowych konfiguracji na urządzeniach brzegowych naszej sieci LAN. Sam system dostępny będzie zawsze i wszędzie.

Mamy nadzieję, że D-Link rozbuduje możliwości definiowania akcji – szczególnie w przypadku wykorzystania kamery, nie tylko jako elementu detekcji ruchu i systemu nagrywania, ale również ściślej współpracującego z pozostałymi urządzeniami inteligentnego domu.

Z kolei w mydlink Home mile widziana byłaby funkcja dezaktywowania akcji po określonym czasie – np. detekcja ruchu zapala światło lub lampkę i w przypadku zaniku detekcji gasi ją po 5- czy 10 minutach.

Zbudowanie podstawowego zestawu inteligentnego domu na przykładzie urządzeń D-Link nie jest zadaniem trudnym. Ogromnym atutem D-Linka jest jego prostota obsługi, podłączenia i modułowość. Budując system nie musimy od razu kupować kompletnego zestawu (choć takie też ma w swojej ofercie producent), ale kompletować poszczególne elementy, rozkładając w ten sposób koszty zakupu.

Dodatkowo urządzenia mają uniwersalne zastosowanie i można je dowolnie przenosić z miejsca na miejsce w zależności od potrzeb.

Ocena końcowa:

• Prosta obsługi
• Przyjazny interfejs aplikacji mydlink Home
• Modułowość
• Dostęp do systemu z każdego miejsca na świecie

• Ograniczone możliwości tworzenia akcji
