Testy płyt dla Core2 Duo: ASUS P5B

Przed kilkoma tygodniami na łamach naszego serwisu umieściliśmy recenzję płyty ASUS P5B Deluxe. Produkt ten zdobył nasze uznanie ze względu na przemyślaną konstrukcję, bardzo bogate wyposażenie oraz niezłe osiągi. Niestety, płyta ta wyróżnia się jeszcze jednym szczegółem - dość wysoką ceną. Potencjalnemu nabywcy przymierzającemu się do zakupu tego produktu nie trudno natknąć się na inny model tego samego producenta - P5B.

Oprócz podobnej nazwy, uwagę przykuwa zapewne niższa o 150 złotych cena. Postanowiliśmy bliżej przyjrzeć się tej właśnie płycie, bo choć obie konstrukcje mają niemal identyczne nazwy, trochę różnią się od siebie. Mają oczywiście pewne cechy wspólne, a jedną z nich jest to, że ASUS P5B jest również produktem godnym polecenia.

Rozmieszczenie elementów płyty jest zadowalające, choć nie ustrzeżono się pewnych błędów. Największym z nich jest fatalne umiejscowienie zworki resetującej ustawienia BIOS. Dostęp do niej jest mocno utrudniony po zainstalowaniu na pokładzie karty grafiki.

Opisując płytę ASUS P5B Deluxe zwróciliśmy uwagę na bardzo dobry pomysł 'położenia' złącza IDE, co bardzo ułatwiało bezkonfliktowe poprowadzenia taśmy łączącej gniazdo z napędem optycznym. W modelu ASUS P5B zastosowano podobny patent, lecz niestety, tylko w stosunku do gniazda napędu stacji dyskietek. Złącze PATA sąsiaduje z gniazdami SATA, co nie jest rozwiązaniem najgorszym, aczkolwiek nie idealnym.

Bardzo dobrze oceniamy rozmieszczenie gniazd kart rozszerzeń. Na płycie poza portem PCI Express x16 dostępne są 3 króciutkie gniazda PCI Express x1 oraz 3 PCI, przy czym karta grafiki przysłania jedno z tych ostatnich. Optymalnie są również rozmieszczone trzy gniazda FAN przeznaczone dla dodatkowych wiatraków, które da się podłączyć bezpośrednio do płyty.

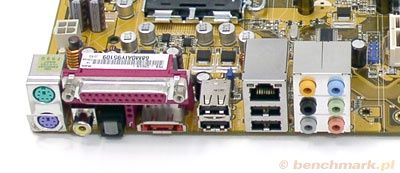

Na tylnym panelu oprócz standardowych wejść i wyjść widać gniazdo eSATA, do którego można podpiąć zewnętrzny dysk twardy.

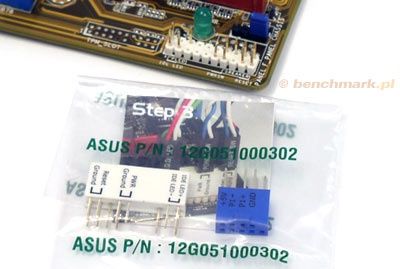

Płyta zyskuje duży plus za kilka dodatkowych detali takich jak dioda sygnalizująca podłączenie komputera do zasilania, czy Q-Connector. O tym drobnym elemencie wyposażenia już pisaliśmy - jest to przejściówka znacznie ułatwiająca podłączenie kabelków od przedniego panelu komputera. Dodatek niby niewielki, a naprawdę praktyczny.

Instalacja płyty nie sprawia żadnych problemów. Instrukcja użytkownika napisana jest dobrze. Poza przedstawieniem funkcji płyty oraz objaśnieniem sposobu jej instalacji, znajduje się tam również krótki opis większości z dołączonych na płycie instalacyjnej programów. To wszystko w języku angielskim, natomiast w pudełku znaleźć można również wielojęzyczny Quick Start Guide, gdzie między innymi w języku polskim, przedstawione są podstawowe informacje dotyczące płyty oraz sposobu jej instalacji. Niestety całość tekstu w naszym ojczystym języku sprowadza się do jedynych czterech stron, na których przedstawiono tylko garść informacji dotyczących produktu.

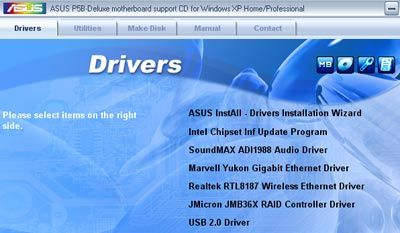

Załączony na płycie instalacyjnej zestaw dodatkowego oprogramowania jest dokładnie taki sam, jak w przypadku modelu ASUS P5B Deluxe, nie będziemy zatem dublować opisu :) Nadmienimy tylko, że pakiet oprogramowania, jakie ASUS dołącza do swoich płyt głównych jest dopracowany pod względem wygody oraz funkcjonalności. Pozytywnie wyróżnia się na tle konkurencji

Oto wyniki, jakie uzyskała płyta pracując przy swoich fabrycznych ustawieniach:

Wyniki są całkiem przyzwoite. Liczbę punktów uzyskiwanych w benchmarkach można znacznie zwiększyć po uaktywnieniu funkcji dynamicznego podkręcania procesora - AI Nos. Funkcja oferuje wybór jednego z trzech poziomów 'czułości' na zwiększenie obciążenia procesora, a z kolei dla każdego z tych poziomów ustawić należy zakres, o jaki może nastąpić przetaktowanie (maksymalnie do 120%).

AI NOS Sensitive @110%

- AI NOS Heavy Load  @115%

Niestety po ustawieniu maksymalnych wartości, czyli Haevy Load @120 system tracił stabilność. Niemniej jednak ASUS P5B jest pierwszą z testowanych przez nas płyt opartych o chipset i965, w której system dynamicznego podkręcania procesora działa całkiem sprawnie.

BIOS płyty, podobnie jak w przypadku modelu 'deluxe' pozwala na sporą regulację ustawień płyty. W zasadzie różnice pomiędzy płytami sprowadzają się do zakresu regulacji poszczególnych parametrów oraz jej precyzji. W tym miejscu musimy wytknąć prawdopodobnie największą wadęy. Maksymalne napięcie, jakie można dostarczyć modułom pamięci, to 2,1V. Tak się niestety składa, że większość szybkich pamięci, takich jak zastosowane przez nas układy Corsair Twin2X1024-8500, pozwala na pracę przy najwyższych częstotliwościach i najniższych timingach dopiero po dostarczeniu napięcia wynoszącego 2,2V. Może to być istotny szczegół dla osób myślących o zastosowaniu wraz z testowaną płytą układów pamięci z nawyższej półki.

Pomimo opisanego powyżej 'defektu' płyta całkiem nieźle radzi sobie z podkręcaniem. Nasza platforma testowa pracowała przy FSB podniesionym do wartości 420 MHz. Tradycyjnie do chłodzenia procesora wykorzystywaliśmy boxowy wiatrak. Temperatura procesora robiła się już niebezpiecznie wysoka - przekraczała 70°C Celsjusza, a mimo to system pracował stabilnie.

Wyniki podkręcania, FSB@420MHz

Testowana płyta to konstrukcja udana. W zasadzie jedyną jej poważna wadą jest brak możliwości ustawienia odpowiednio wysokiego napięcia zasilania układu pamięci. Niedostatek ten jest rekompensowany przez dużą wydajność płyty oraz jej spory potencjał overclockerski. Producent wraz z płytą zapewnił podstawowe wyposażenie, a załączone oprogramowanie spisuje się bez zarzutu. Ogólnie produkt zasługuję na piątkę z małym minusem.
