Zasilacz w złocie - Enermax Modu87+ 500W

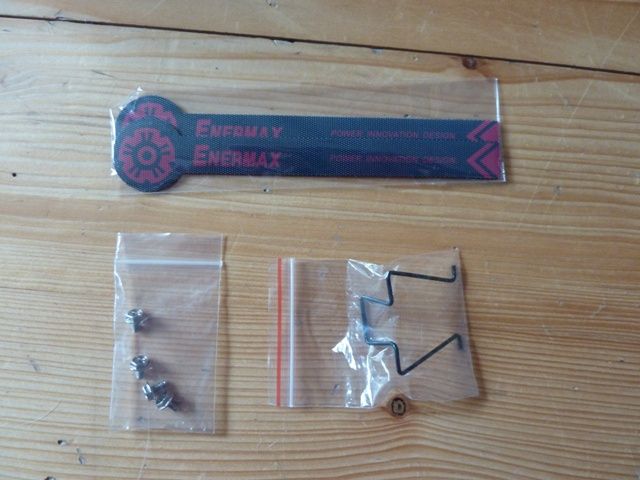

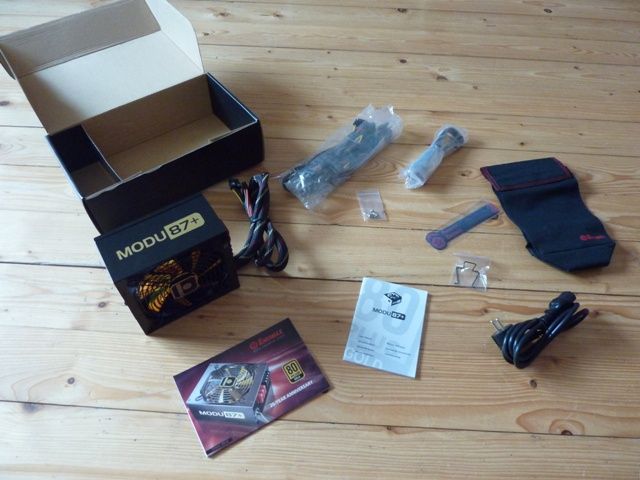

We wnętrzu znajduje się:

• zasilacz
• modularne okablowanie
• 4 śrubki montażowe
• kabel sieciowy

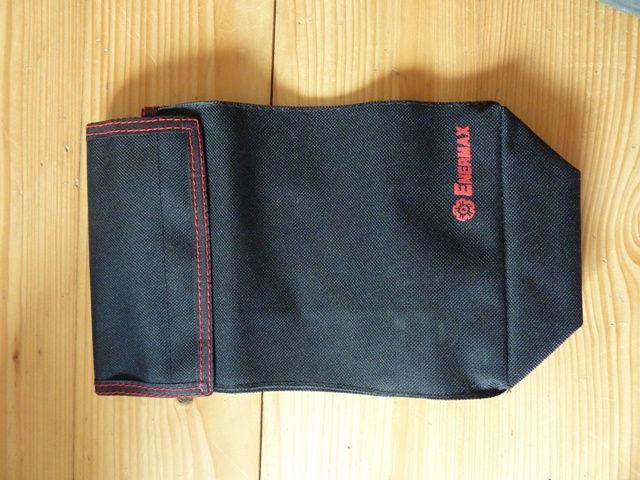

• kieszeń na kable modularne
• dwie rzepowe opaski antywibracyjne do kabli
• instrukcja obsługi i dwustronny plakat reklamowy
• druciany zatrzask CordGuard

Zasilacz

Zasilacz charakteryzuje się rozmiarami 150 x 160 x 86 mm. Całość wykonana jest bardzo solidnie, co u Enermaxa nie jest wcale nowością. Obudowa została wykonana z blachy o grubości 0,8 mm. Bez podpiętych modularnych kabli zasilacz waży 2 kg.  Wizualnie zasilacz prezentuje się bardzo oryginalnie, co nie znaczy źle. Obudowa posiada czarny i złoty kolor, który idealnie pasuje do ciemnych obudów.

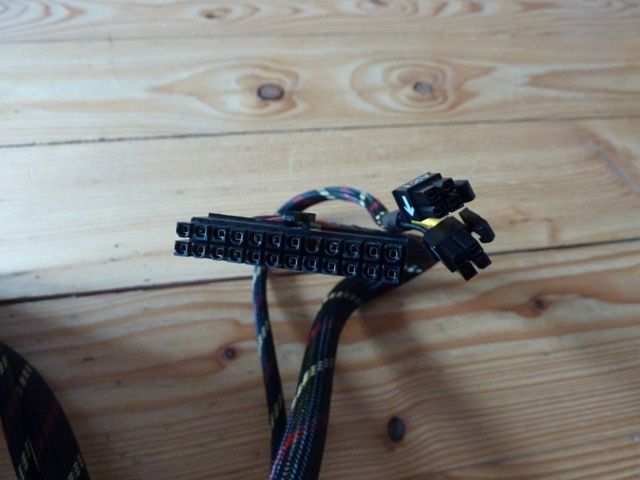

Kable wlutowane w zasilacz prezentują się bardzo ubogo. Mamy tu do dyspozycji zasilanie płyty głównej ATX12V 24 pin, oraz procesora 4+4 pin w wersji 2.3.

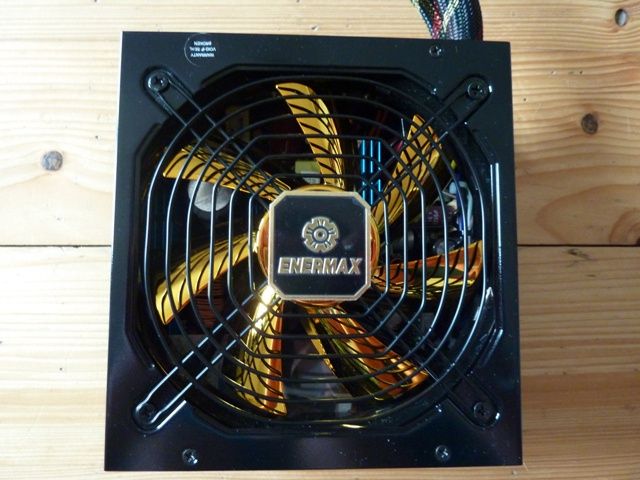

Chłodzeniem zajmuje się zintegrowany, wolnoobrotowy wentylator o złotej kolorystyce. Teraz poświęcę kilka słów o przykuwającym wzrok wentylatorowi.  Został on bowiem wyposażony w opatentowane przez Enermaxa łożysko magnetyczne o nazwie Twister.

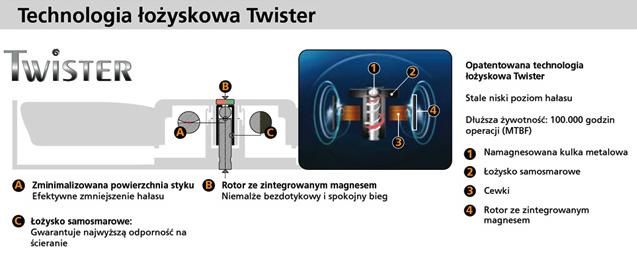

Łożysko typu Twister dzięki małej metalowej kulce wewnątrz wirnika, która ulega namagnetyzowaniu, powoduje że łopatki wentylatora utrzymują się na trzpieniu wirnika. W ten sposób Enermax zmniejsza obszar kontaktu i tarcia do jak najmniejszego. Ponadto, rękaw łożyska wykonany został z samosmarującego nano-materiału, który zapobiega utracie smaru i gwarantuje 100.000 godzin bezawaryjnej pracy (MTBF). Do pozytywów opatentowanej technologii łożyskowej należy także to, że łopatki można wymontować z wentylatora i łatwo wyczyścić z kurzu.

Specyfikacja wentylatora:

• Producent: Enermax
• Model: EA142512W-OAB
• Łożysko: Twister
• Wymiary (mm): 140x140x25
• Podświetlany: nie
• Napięcie: 12 V
• Natężenie: 0,15 A
• Obroty wentylatora: 330-900 obr/min
• Aktywna kontrola prędkości: Tak

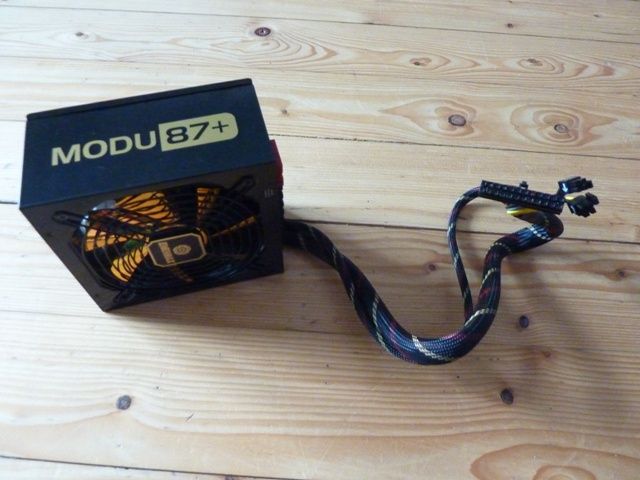

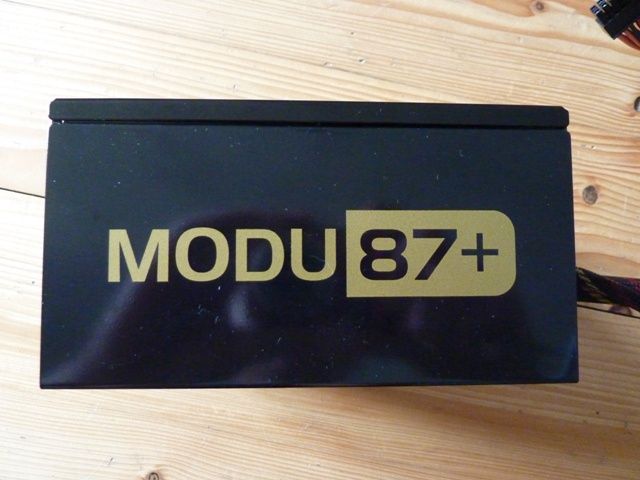

Oba boki ozdobiono dużym, złotym napisem MODU87+.

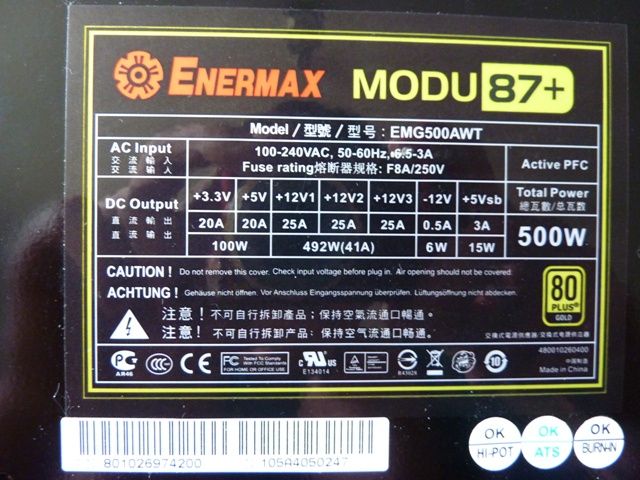

Na dole jednostki znalazła się charakterystyka prądowo-napięciowa oraz stickery przejścia kontroli jakości.

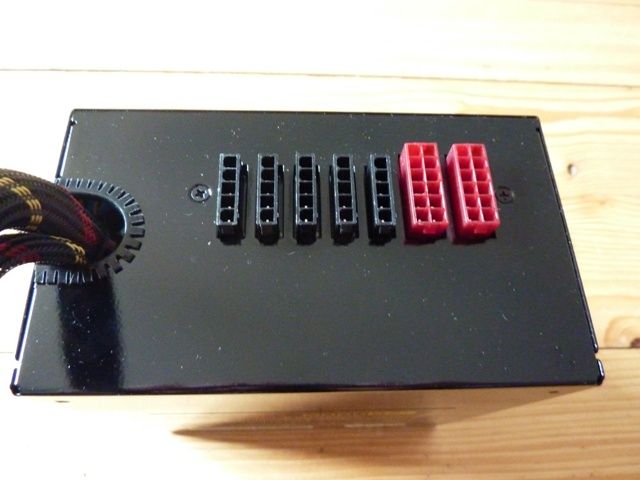

Z drugiej strony mamy wejścia na kable modularne

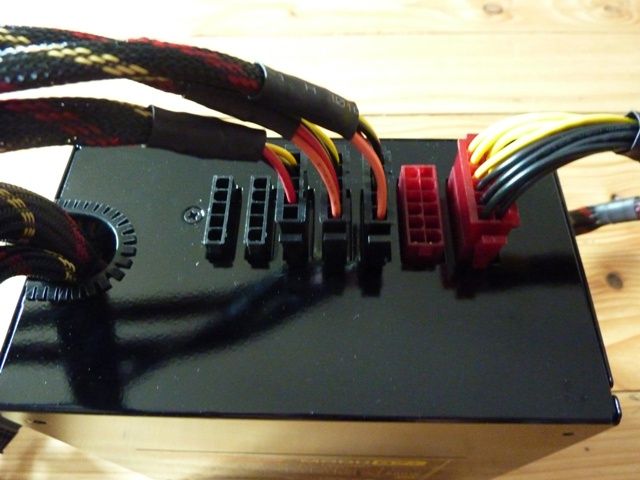

Po podłączeniu wszystkich kabli pozostaje pytanie: czy można dokupić dodatkowe kable modularne do zatkania pozostałych wejść?

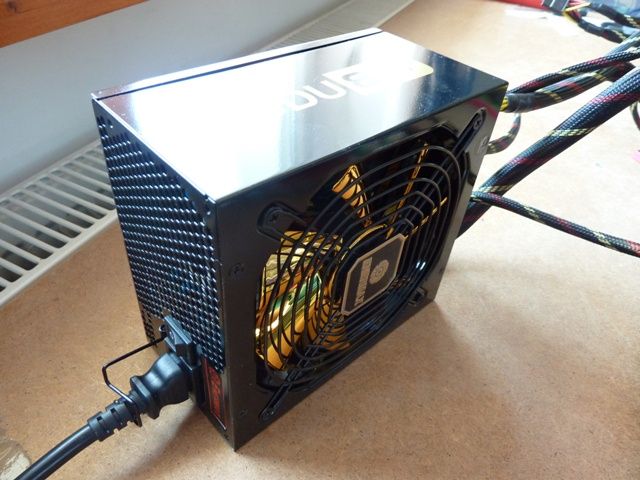

 Druciany zatrzask CordGuard w akcji. Zajmuje się on zabezpieczeniem przed wysunięciem się przewodu zasilającego z gniazda oraz awarią systemu. Działa tylko jak zasilacz jest w pozycji poziomej.

Okablowanie

Enermax Modu87+ jest wyposażony w hybrydowy system okablowania, co oznacza że część kabli jest wlutowana w zasilacz, a reszta jest odpinana. Kable modularne są krótkie i jest to plus. Większość zasilaczy ma tak długie kable, że trzeba je porządkować. W tym wypadku, niezależnie od tego czy zasilacz jest zainstalowany na górze, czy na dole obudowy nie będą one przeszkadzały zbytnio w przepływie powietrza. Ilość kabli i ich zastosowanie ujmę w tabeli poniżej.

A teraz tabela dedykowana kablom modularnym.

Specyfikacja techniczna

Na stronie producenta można znaleźć poniższy opis zasilaczy z serii MODU87+:

• 80PLUS® GOLD
  Wyjątkowa sprawność: 87-93% przy 230V oraz 20-100% obciążeniu. Międzynarodowy certyfikat sprawności energetycznej 80PLUS® Gold

• Dynamic Hybrid Transformer Topology
  Przełomowa topologia z dynamicznym, szeregowym układem transformatorów pozwala na wyjątkową sprawność oraz stałe i stabilne napięcie na wyjściu

• Intel ATX12V v2.3
  Odpowiada aktualnemu standardowi dla zasilaczy do komputerów stacjonarnych. Wspiera najnowsze procesory: Intel® Core 2 Duo™ / Quad™ / Extreme™ / i7™ / i5™ / i3™ oraz AMD® Athlon™ 64X2/X4 lub Phenom™ X3/X4

• Stabilna & niezawdona moc
  Do czterech masywnych linii 12V. Bardzo niski poziom hałasu i pulsacji (riple & noise)

• Gotowy na przyszłość
  Elastyczne modularne okablowanie. Gotowy na przyszłość poprzez gniazda 10P/12P dla nadchodzących wysokowydajnych kart graficznych i procesorów

• DXXI ready!
  100% kompatybilności z najnowszą generacją kart graficznych DX11 poprzez co najmniej dwa złącza 6+2P (8P) PCI-E

• Full Gaming Power
  Wspiera technologie SLI™ oraz CrossFireX™

• C6 & Hybrid ready!
  Obsługuje funkcje aktualnych i przyszłych energooszczędnych procesorów i kart graficznych (C6 State oraz Hybrid Mode) dzięki ZERO LOAD Design (bez obciążenia minimalnego)

• Fit4Server (tylko Modu87+ 800/900W)
  Wspiera standard SSI PSDG 2009 dla najnowszych procesorów Intel® i AMD®. Pełna kompatybilność również z wcześniejszymi standardami SSI PSDG 2008 1.0, EPS12V 2.92, 2.91 oraz 2.8.

• Air Cooling by Enermax
  Zintegrowany 13.9cm wentylator z opatentowaną technologią łożyskową Twister oferuje skuteczne chłodzenie przy bardzo niskim poziomu hałasu oraz długą żywotność (do 100.000 godzin MTBF)

• SpeedGuard
  Niezwykle niska prędkość obrotowa przy niskim obciążeniu (tylko 330 obr/min). Wiodąca, opatentowana kontrola obrotów wentylatora gwarantuje optymalne i bardzo ciche chłodzenie (Modu87+ 800/900W: 700-1.800 obr/min)

• HeatGuard
  Wentylator pracuje dalsze 30-60s po wyłączeniu systemu by odprowadzić pozostałe cieplo i przedłużyć żywotność systemu i komponentów

• Hybrid Capacitor Array
  Najwyższa stabilność napięcia poprzez innowacyjny układ kondensatorów oraz zastosowanie wytzymałych kondensatorów typu solid-state i japońskich kondensatorów elektrolitycznych

• SafeGuard
  Wiodąca ośmiokrotna ochrona przed przetężeniem, przepięciem, napięciem obniżonym AC, napięciem obniżonym DC, przeciążeniem, przegrzaniem, zwarciem oraz nieprzewidzianymi prądami udarowymi (OCP, OVP, AC UVP & DC UVP, OPP, OTP, SCP i SIP)

• CordGuard
  Zabezpieczenie przed wysunięciem się przewodu zasilającego z gniazda oraz awarią systemu

• Non-Stop przy 50°C
  Pełna sprawność również przy pracy ciągłej w temperaturze otoczenia 50°C

• Światowa kompatybilność sieciowa
  Zaprojektowany do użycia w sieciach od 100V do 240V oraz aktywna korekcja współczynnika mocy (PFC) do 99%

• EuP/ErP (Lot 3) ready!
  Pozwala na wsparcie europejskich norm sprawności energetycznej dla systemów komputerowych EuP/ErP Lot 3.

• ENERGY STAR 5.0 ready!
  Pozwala na wsparcie norm energooszczędności dla systemów komputerowych ENERGY STAR 5.0.

• Wymiary (szer. x wys. x gł.)
  500/600/700W: 150mm x 86mm x 160mm / 800/900W: 150mm x 86mm x 175mm

• Gwarancja
  5-letnia gwarancja producenta

Zabezpieczenia:

• OCP (Over Current Protection)- zabezpiecza przed zbyt wysokim prądem na linii
• OVP (Over Voltage Protection) - zabezpiecza przed zbyt wysokim napięciem
• AC UVP & DC UVP (Under Voltage Protection) - zabezpieczenie przed zbyt niskim napięciem wejściowym i wyjściowym
• OPP (Over Power Protection) - zabezpieczenie przed przeciążeniem zasilacza
• OTP (Over Temperature Protection) - zabezpieczenie przed przegrzaniem
• SCP (Short Circuit Protection) - zabezpieczenie przeciwzwarciowe
• SIP (Surge & Inruch Protection) - zabezpieczenie przed prądami udarowymi

Zabezpieczeń nie brakuje, jest ich aż osiem!

Specyfikacja:

• Moc znamionowa: 500W
• Moc szczytowa: 550W
• Obciążalność linii +3.3V i +5V: 100W
• Obciążalność linii +12V: 492W
• Łączna obciążalność linii +3,3V, +5V, +12V: 500W
• Łączna obciążalność linii -12V: 6W
• Łączna obciążalność linii +5Vsb: 15W
• Standard wykonania: ATX12V v2.3
• Zgodność z 80Plus: 80Plus Gold
• Typ PFC: Aktywne

Krótka charakterystyka prądowo-napięciowa

• +3,3 V: 20 A
•  +5 V: 20 A
• +12 V1: 25 A
• +12 V2: 25 A
• +12 V3: 25 A
• -12 V: 0,5 A
• +5 Vsb: 3 A
• Łączne natężenie prądu na liniach +12 V1, +12 V2, +12 V3: 41 A

A teraz przejdźmy do testów!

Testy

Platforma testowa

Urządzenie pomiarowe

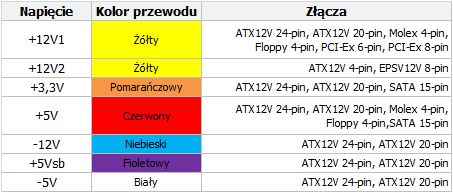

Skoro jesteśmy już gotowi do pomiarów, wypadałoby wiedzieć co i gdzie mierzyć. W specyfikacji ATX przypisane są odpowiednie kolory przewodów różnym wartościom napięć. Poglądowa tabelka, zawierająca zestawienie napięcia, koloru przewodu oraz złącza w którego skład przewód wchodzi, została zamieszczona poniżej.

 A poniżej tabelka z granicami napięć według normy ATX

Testy były wykonywane cyfrowym miernikiem UNI-T UT60D o błędzie pomiarowym ±0,5% do dwóch cyfr po przecinku zatem jeśli na wyświetlaczu pokazana będzie wartość 12,00V to może oznaczać, że napięcie mierzonego prądu może mieć wartość między 11,94 V a 12,06 V. Ze względu na to, że producenci często rozdzielają linie zasilające 12V (co jest dobrą praktyką), warto zmierzyć wszystkie kluczowe napięcia w różnych miejscach. Jako, że wszystkie nowsze zasilacze obecne na rynku nie mają linii -5 V (białego kabla w ATX 12V 24 pin) nie będziemy mierzyć jej napięcia.

Metodologia testów

Komputer pracował w dwóch trybach obciążenia:

1. Bezczynność - uruchomione tylko aplikacje startujące wraz z systemem operacyjnym. Pomiar odczytywany był po 10 min bezczynności.

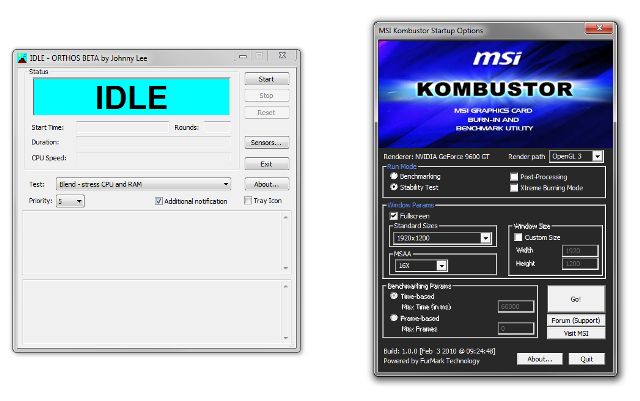

2. Obciążenie - uruchomione aplikacje z punktu pierwszego plus: ORTHOS test "Blend - stress CPU and RAM" z priorytetem ustawionym na 5 i MSI Kombustor. Pomiar odczytywany był po 10 minutowym obciążeniu.

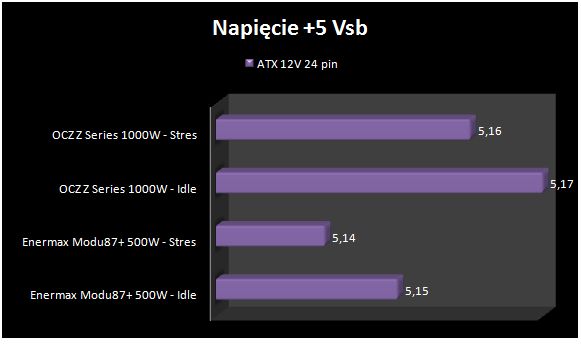

 Wyniki testów ujęte w tabeli:

A teraz przejdźmy do dogłębnej analizy i porównania do OCZ Z Series 1000W

Od razu widać, że wszystki mieści się w normie ATX. Przy obciążeniu wartość napięć spada średnio o 0,03 V co jest małą wartością. Enermax w tym teście jesli chodzi o utrzymywanie napięć wypadł lepiej niż mocniejszy konkurent mimo zapasu mocy u zasilacza OCZ.

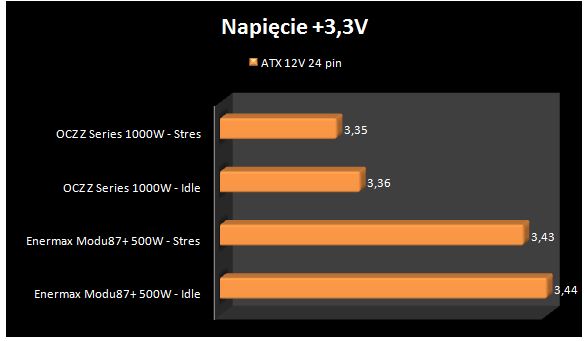

I tu się zdziwiłem. Certyfikat 80Plus przewiduję maksymalną wartość na powyższej linii 3,43 V. I się okazało, że miernik pokazał 3,44 V w bezczynności. Troszkę dużo jak na zasilacz Enermax.

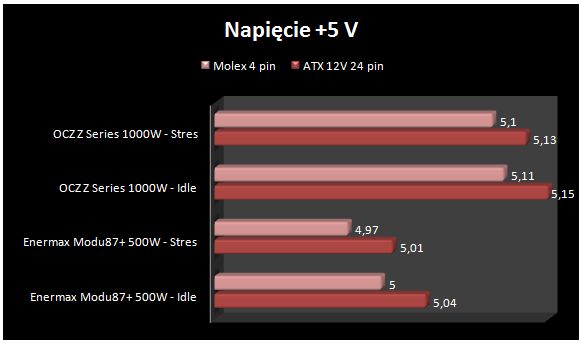

 Zasilacz Enermax trzyma solidnie napięcie +5 V. Różnica między wartościami napięć w stresie i w idle wynosi 0,03 V. Mam tylko zastrzeżeżenie do napięcia 4,97 V w idle. Producent mógł przewidzieć trochę wyższe.

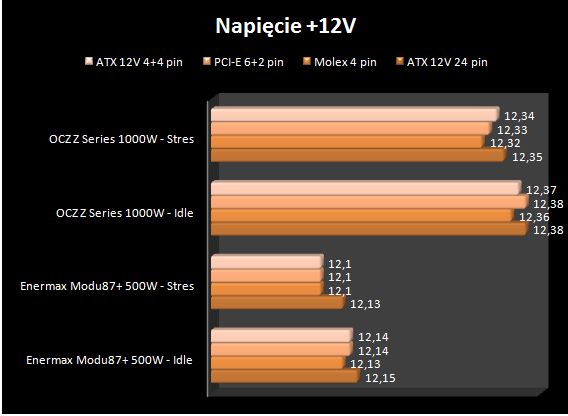

Co tu więcej dodać. Trochę nierówna walka. Model 500 W siłuje się z modelem o mocy 1000 W. Ale i tak dał radę. Ogólnie, napięcia są stabilniejsze niż u OCZ. Fakt, że są niższe nic nie znaczy. Mimo podkręconej konfiguracji zasilacz Enermax bardzo dobrze się sprawdził.

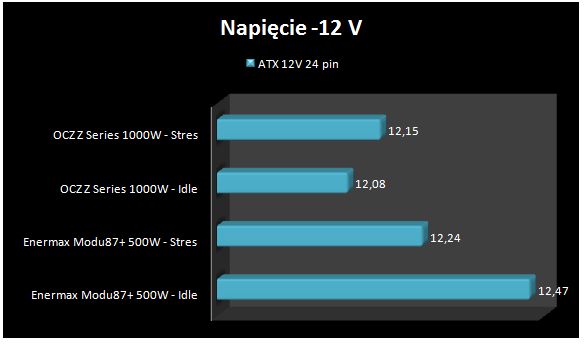

Głośność wentylatora

Teraz napiszę parę słów o wrażeniach słuchowych podczas testowania zasilacza. Zastosowanie wentylatora opartego o sprawdzoną i szeroko polecaną technologię Twister oraz układu sterującego SpeedGuard II dało wyśmienite rezultaty. Wentylator jest cichy, wręcz niesłyszalny. Aby móc sprawdzić, czy on w ogóle wydaje jakieś dźwięki, musiałem odłączyć wszystkie "głośne" wentylatory zainstalowane w pececie. Były to: dwa 120 mm na CPU, dwa 80 mm na GPU i na pamięci Corsair Dominator Airflow. Dopiero po odłączeniu i uruchomieniu peceta postanowiłem przystawić ucho. Przy małym obciążeniu jest prawie niesłyszalny a to dzięki bardzo niskim obrotom zaczynającym się od 330RPM. Od momentu włączenia ORTHOS'a i MSI Kombustor wentylator przyspieszył, ale to też nie wpłynęło zbytnio na głośność zasilacza. I tu właśnie Enermax ma u mnie DUŻY PLUS. Miał rację chwalić się technologią Twister.

Sprawność

Jednym z ważnych aspektów najnowszych zasilaczy jest ich sprawność. Enermax już na pudełku chwali się certyfikatem 80Plus Gold. Co to jest tak naprawdę ten certyfikat 80Plus Gold? Zacznijmy od początku. Wracamy się na początek roku 2008. Wówczas istniał tylko certyfikat 80 PLUS. Organizacja efektywności zasilaczy 80Plus wzbogaciła program certyfikacji o trzy nowe standardy : złoty, srebrny i brązowy. W poniższej tabeli opisane są wymogi dla zasilacza, aby otrzymać dany certyfikat.
