Zaglądamy do środka nowych procesorów AMD Ryzen 5000
Jesteśmy po premierze procesorów Ryzen 5000, które zastępują wcześniejsze modele Ryzen 3000. Producent wprowadził sporo usprawnień. W związku z tym część z was pewnie zaczęła zastanawiać się, jak nowy procesor wygląda w środku.
Procesory AMD Ryzen 5000 bazują na architekturze Zen 3, która wprowadza sporo zmian względem poprzedniej architektury Zen 2. Naturalnie mamy do czynienia z konstrukcją opartą o chiplety, która pozwala obniżyć koszt produkcji procesorów.

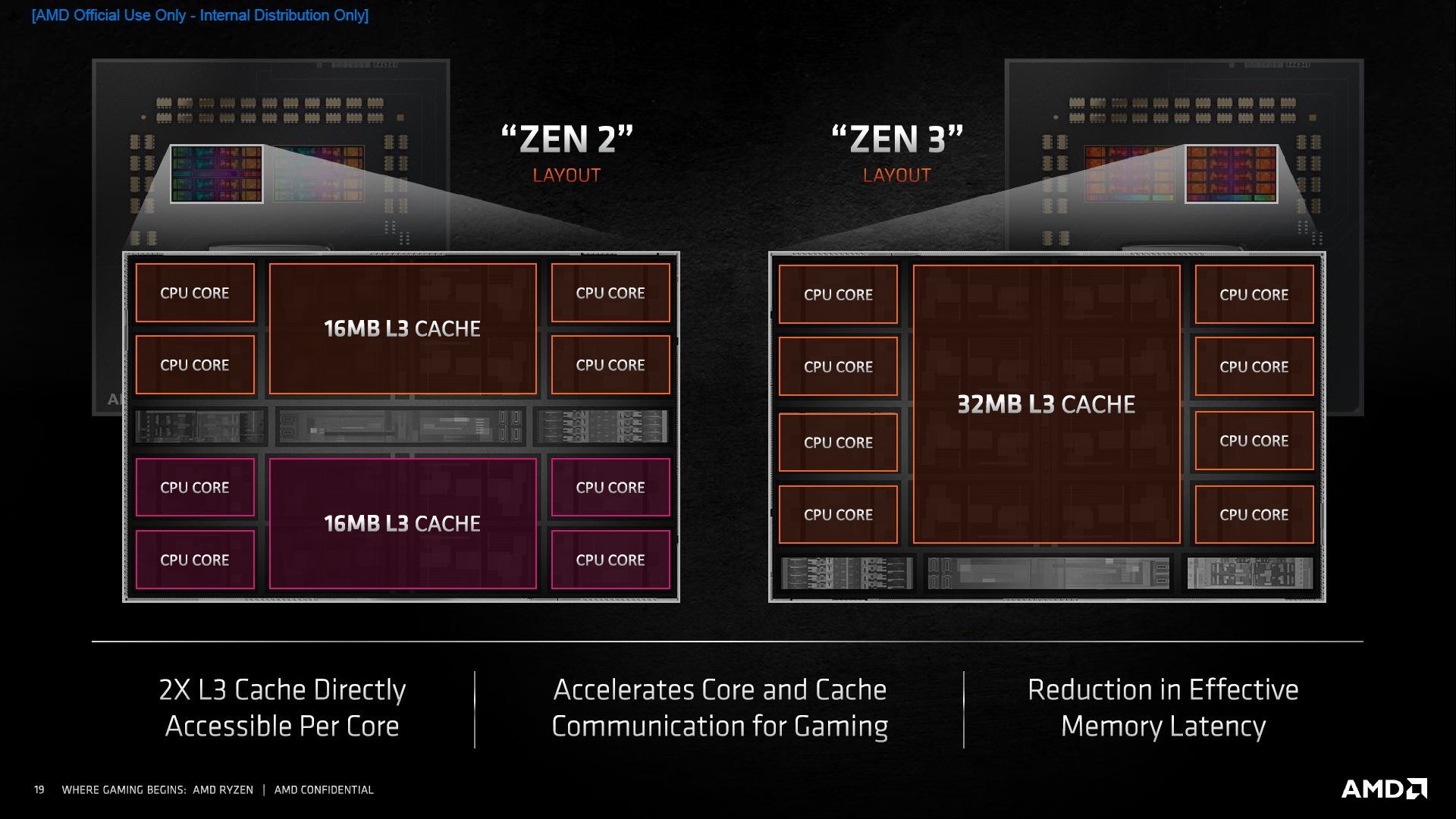

Producent przebudował bloki odpowiedzialne za instrukcje, przewidywanie skoków, obliczenia stało- i zmiennoprzecinkowe oraz podsystem zapisu do pamięci, a także zastosował jeden duży blok CCX z ośmioma rdzeniami i 32 MB wspólnej pamięci podręcznej.
Zainteresowanych szczegółami odsyłamy do premierowego testu modelu Ryzen 9 5900X, gdzie dokładniej opisaliśmy budowę nowych układów.
Jak procesor AMD Ryzen 5000 wygląda w środku?
Schematy, schematami, ale część z was pewnie chciałby zobaczyć procesor "w realu". Z pomocą przyszedł Fritzchens Fritz, który zajmuje się fotografowaniem w podczerwieni układów scalonych. Tym razem wziął na warsztat model Ryzen 5 5600X (podobnie powinien wyglądać także Ryzen 7 5800X).
[kontrolka typ=imageCompare big="1" foto1="/uploads/backend_img/c/newsy/2020-11/PM/amd-ryzen-5-5600x-1.jpg" foto2="/uploads/backend_img/c/newsy/2020-11/PM/amd-ryzen-5-5600x-2.jpg"]

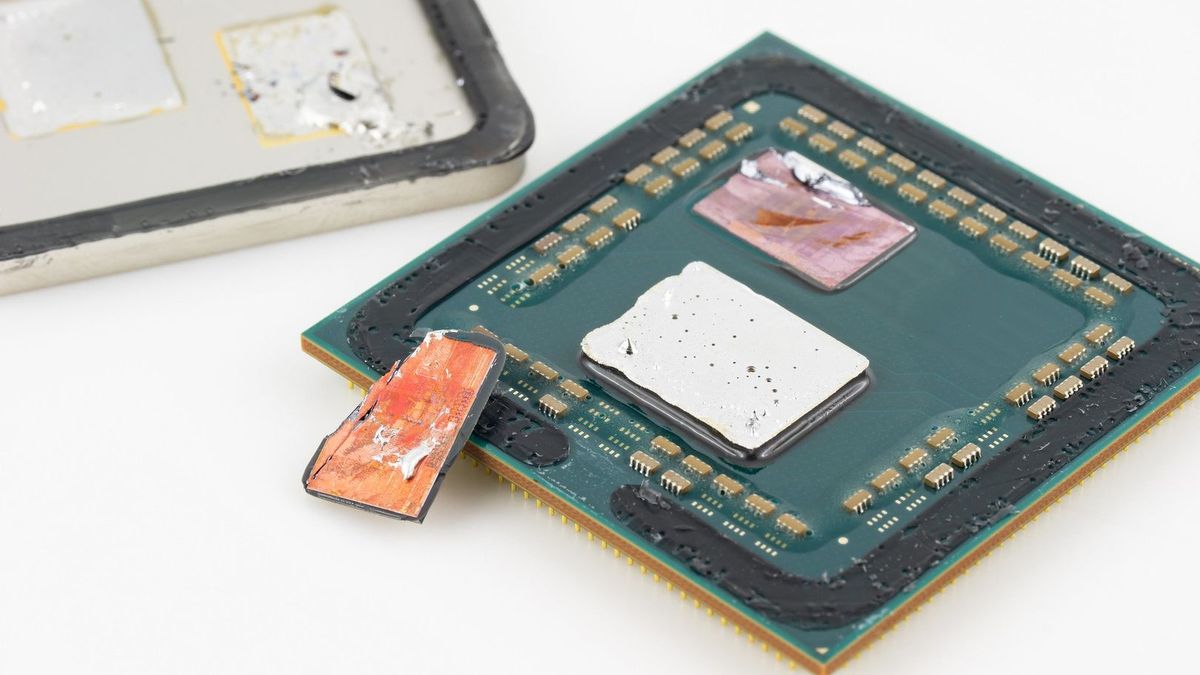

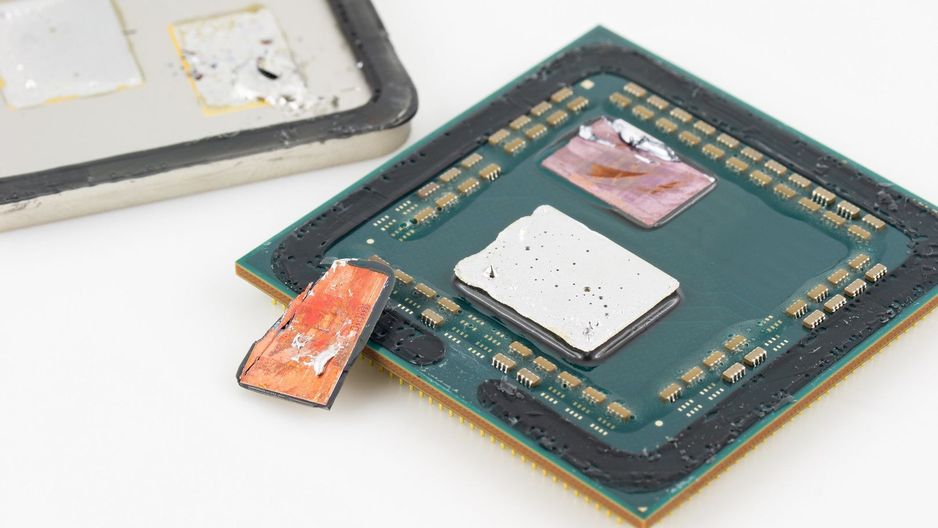

Duży układ po lewej stronie to jądro cIOD, a mniejsze po prawej u góry to jądro CCD (poniżej znajduje się wolne miejsce na drugie takie jądro)
Układ składa się z dwóch krzemowych jąder – większego cIOD z interfejsami i mniejszego CCD z ośmioma rdzeniami. Na laminacie znajduje się miejsce na drugie jądro CCD, które jest wykorzystywane w 12- i 16-rdzeniowych modelach.

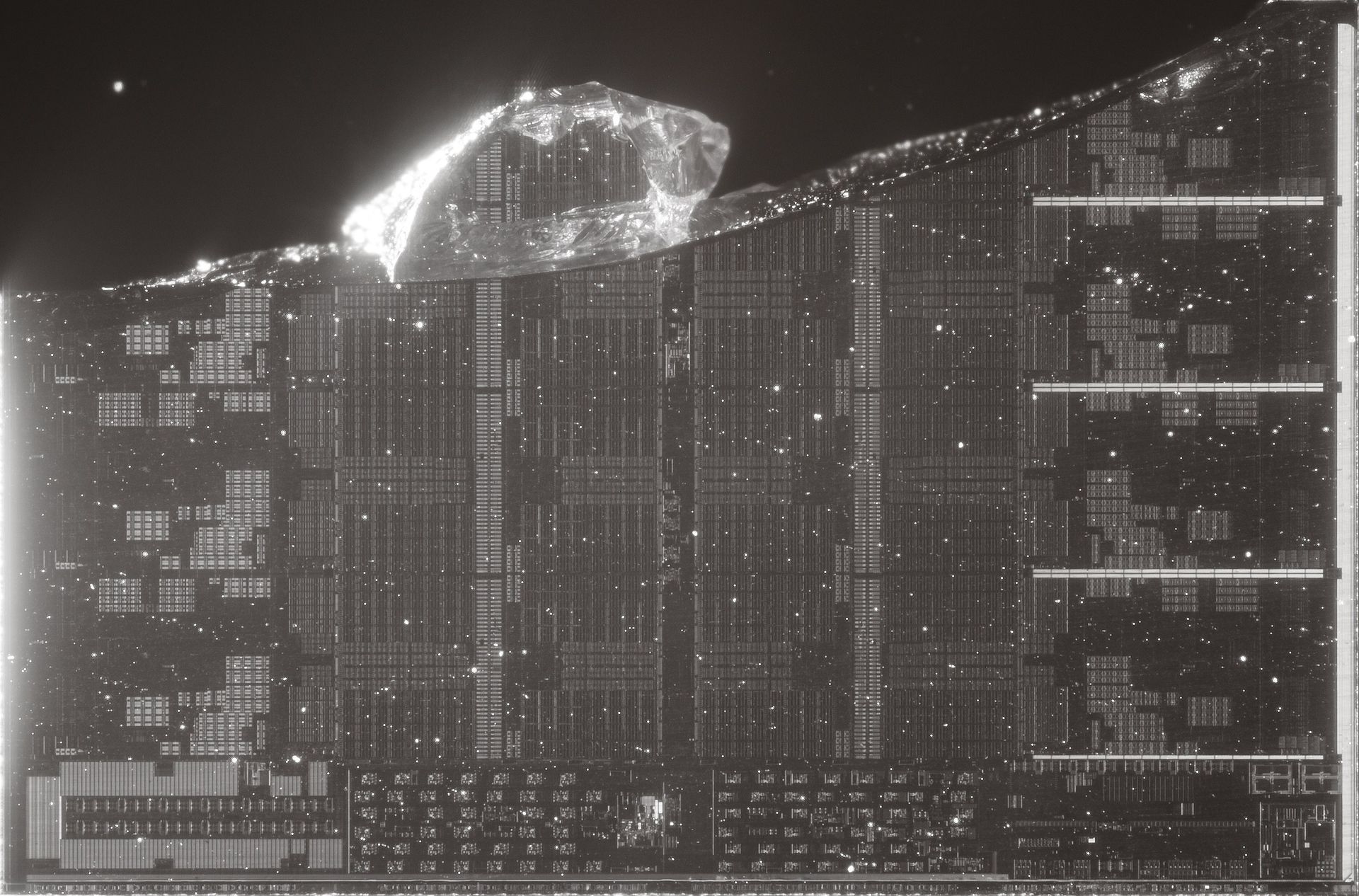

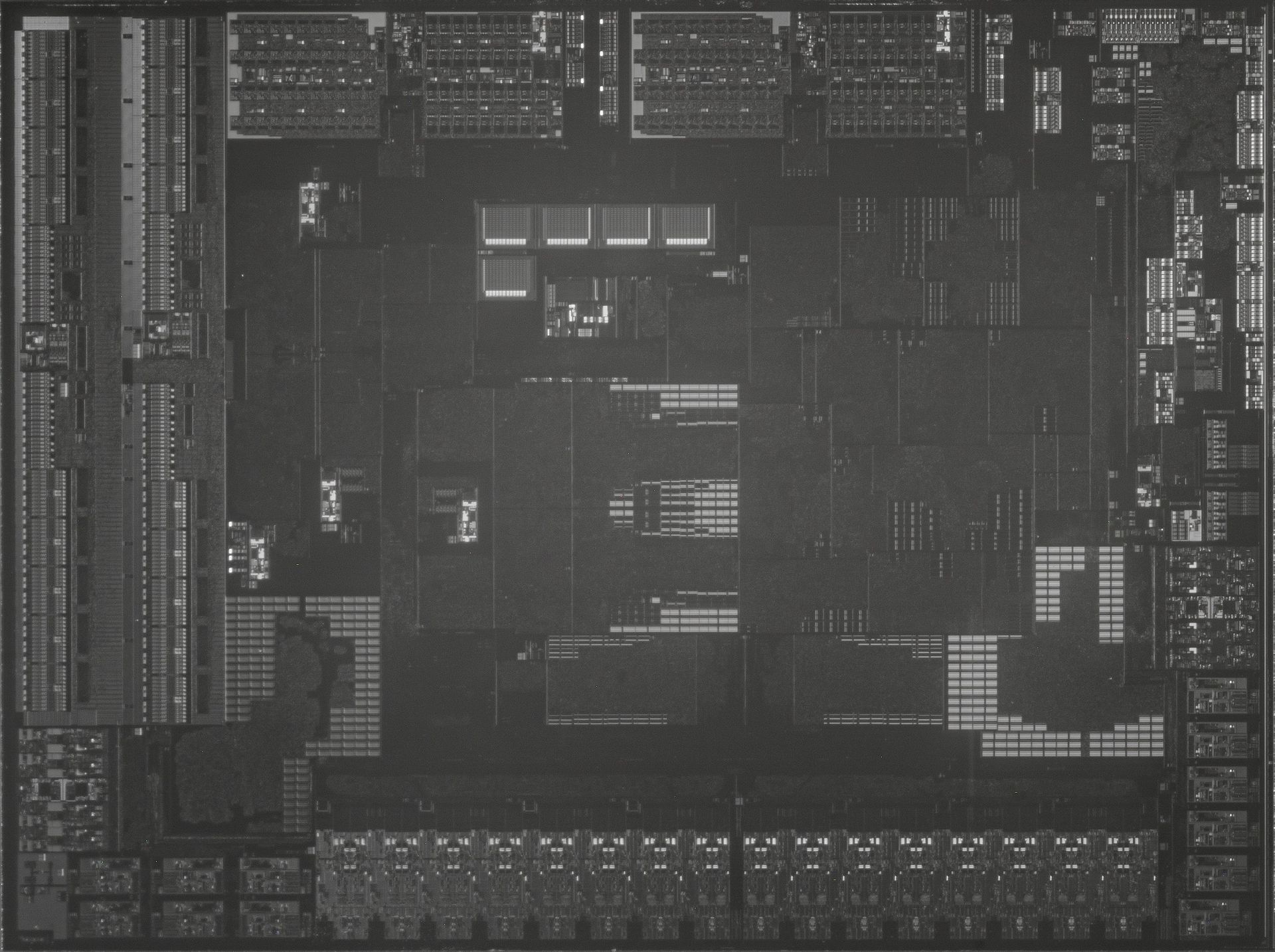

Powyżej możecie zobaczyć zdjęcia jąder cIOD i CCD. Co prawda jądro CCD uległo uszkodzeniu przy demontażu odpromiennika ciepła, ale można na nim rozpoznać strukturę rdzeni (osiem bloków przy krawędziach) i pamięci podręcznej L3 (duży obszar w środku).
Tak więc już wiecie jak nowy procesor AMD wygląda w środku. Nie musicie dobierać się do swojej sztuki :-).
Źródło: Flickr @ Fritzchens Fritz
