Płyty ASUS serii Z87
Wszyscy którzy planują zmianę platformy na Intel Haswell z pewnością przeglądają ofertę producentów płyt głównych. Dziś mamy dla was propozycję z wyższej półki firmy ASUS, a konkretnie model Z87-Deluxe. Bogato wyposażona płyta jest przeznaczona dla wymagających użytkowników gotowych zapłacić więcej za odpowiednią funkcjonalność.
Producent chwali się wieloma nowymi funkcjonalnościami nowych płyt z serii 8, w tym zwraca szczególna uwagę na technologie:
- Dual Intelligent Processors 4 (4-Way Optimization)
- Ulepszony UEFI BIOS
- Wi-Fi GO! (802.11ac)

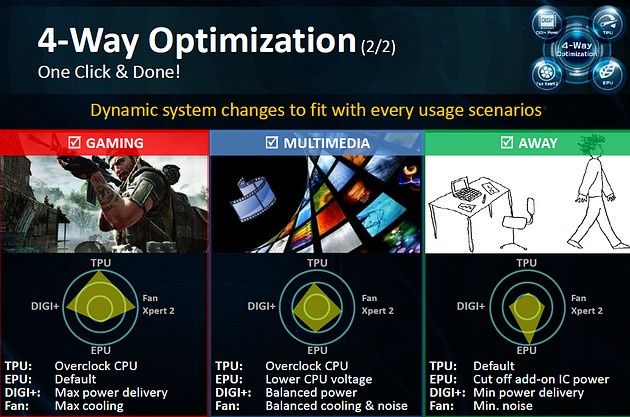

Dual Intelligent Processors 4 (4-Way Optimization)
To nic innego jak system zarządzania całym komputerem - procesorami CPU, EPU (jednostka odpowiedzialna za oszczędzanie energii) i TPU (jednostka odpowiedzialna za podkręcanie), sekcją zasilania jak i wentylatorami. Dzięki niemu komputer może dynamicznie dostosowywać się do zadań jakie stawia przed nim użytkownik - zwiększyć taktowanie procesora, czy też odciąć zasilanie do nieużywanych kontrolerów (SATA lub USB) celem oszczędzania energii. Wśród nowinek znajduje się również ulepszona konstrukcja gniazdka wentylatora.

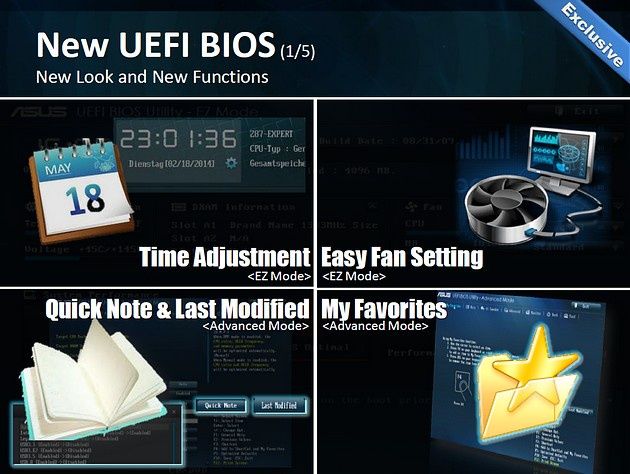

Ulepszony UEFI BIOS
Na naszych łamach wielokrotnie podkreślaliśmy, że wykonanie UEFI w płytach firmy ASUS jest nienaganne. Czy coś tu można zrobić jeszcze lepiej? Okazuje się, że tak. Poczynając od możliwości zmiany daty w trybie EZ, ułatwione zarządzanie wentylatorami, możliwość tworzenia krótkich notatek, zapisywanie listy ostatnio wprowadzonych zmian, czy też możliwość umieszczenia najczęściej wykorzystywanych opcji na jednej stronie.

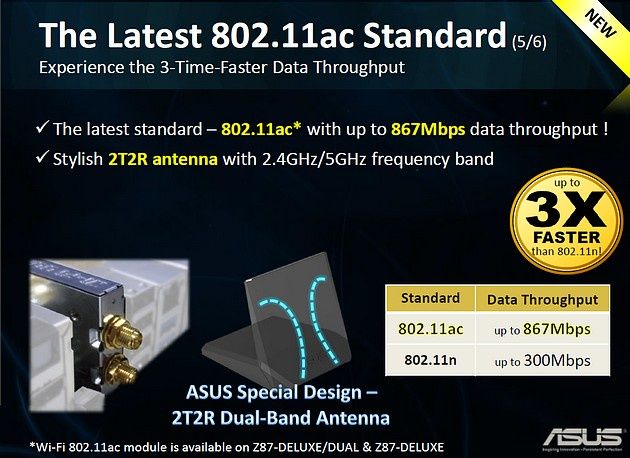

Wi-Fi GO! (802.11ac)
Wi-Fi GO! to całe środowisko - zarówno programowe i sprzętowe - które oferuje gotowe rozwiązania dla łączności bezprzewodowej i związanych z tym technologii. W nowych płytach ASUSA wyposażonych w Wi-Fi możemy spodziewać się kolejnej generacji standardu. 802.11ac ma oferować transfer do 867Mb/s, co daje prawie trzykrotne przyśpieszenie w stosunku do standardu 802.11n.
Wi-Fi w połączeniu z dostarczanym oprogramowaniem pozwala na zdalne zarządzanie pulpitem, wymianę plików pomiędzy urządzeniami i za pomocą internetu (synchronizacja za pomocą ASUS Webstorage, Google Drive, czy też Dropbox), czy zarządzanie multimediami (urządzenia z obsługą DLNA). Technologia Smart Sensor Control pozwala używać między innymi żyroskopów wbudowanych w urządzenia mobilne, czy też wykorzystanie ich jako mikrofonów.
Dodajmy do tego między innymi technologie USB 3.0 Boost, czy obsługę trzech monitorow na raz pracujących w rozdzielczości 4K (!) i nietuzinkowe wyposażenie. Przyjrzyjmy się bliżej możliwościom modelu Z87-Deluxe.
Platforma testowa
ASUS Z87-Deluxe - specyfikacja
| ASUS Z87-Deluxe | |
| Podstawka CPU | Intel LGA 1150 |
| Chipset | Intel Z87 |
| Technologie multi-GPU | LucidLogix Virtu MVP, 3-way CF, Quad SLI |
| Możliwość wykorzystania zintegrowanej grafiki | tak (DP, miniDP i HDMI) |
| Sloty RAM | 4 x DDR3 (Dual Channel) |
| Maks. taktowanie RAM | 3000MHz (OC) |
| Maks. ilość RAM | 32GB |
| Sloty PCIe x16 | 3 (2 x16 3.0, 1 x8 2.0) |
| Sloty PCIe x1 | 4 |
| mPCIe | brak |
| Gniazda wentylatorów | 4 + 2 (CPU) |
| Porty SATA II (3 Gb/s) | brak |
| Porty SATA III (6 Gb/s) | 10 |
| eSATA (3Gb/s) | brak |
| IEEE 1394a (tylny panel) | brak |
| Gigabit LAN | 2 (Intel + Realtek) |
| USB 2.0 (tylny panel) | 4 (2) |
| USB 3.0 (tylny panel) | 8 (6) |
| Gniazda zasilania | 24-pin + 8-pin |
| Audio | Realtek ALC1150 |
| Dodatkowe technologie | Wi-Fi 802.11a/b/g/n/ac + Bluetooth V4.0 (Wi-Fi GO!), USB BIOS Flashback, MemOK!, USB Charger+, Anti-Surge, Network iControl, USB 3.0 Boost i Disk Unlocker |
| Format | ATX 30,5cm x 24,4cm |

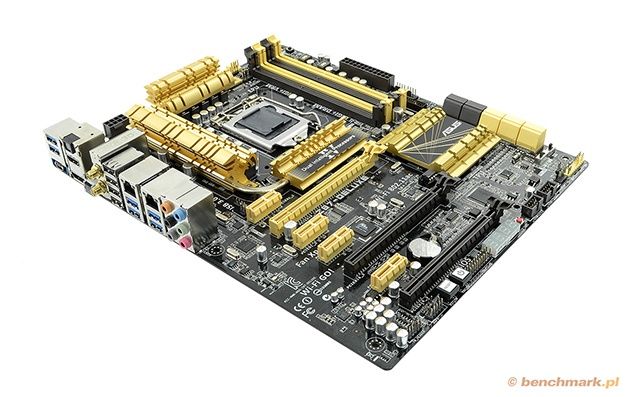

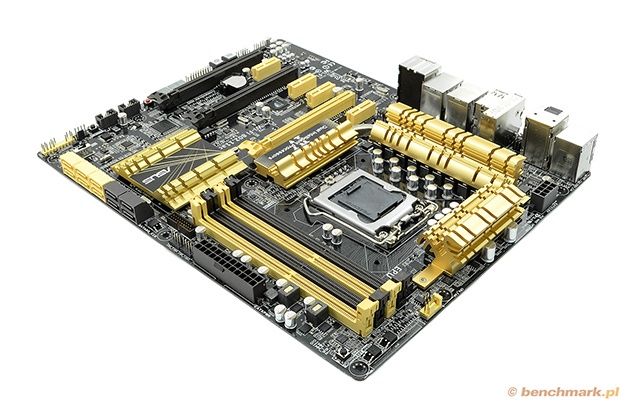

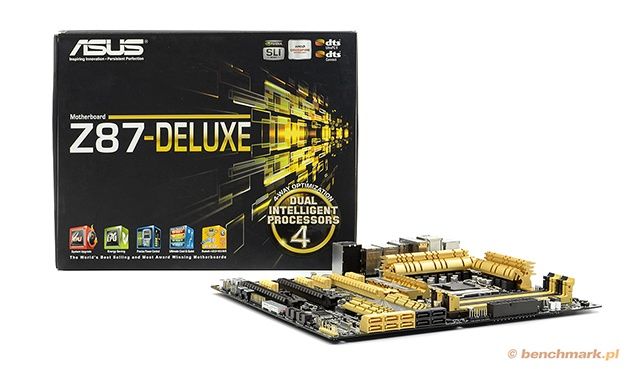

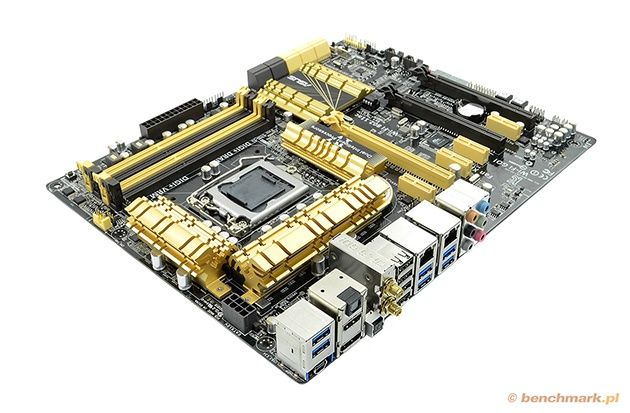

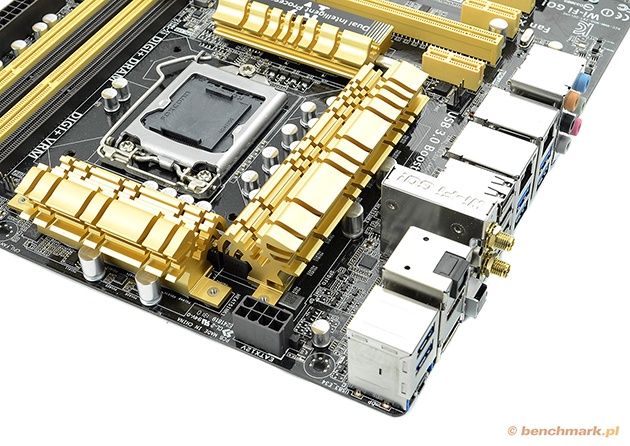

Płyta jest naprawdę świetnie wyposażona - Wi-Fi/BT 4.0 w standardzie, dwa porty LAN (kontroler Intel I217V i Realtek 8111GR), 10 portów SATA III, czy 6 portów USB 3.0 na tylnym panelu. Razem z płytą otrzymujemy mostek SLI, kable SATA III (6 sztuk) oraz antenę Wi-Fi.

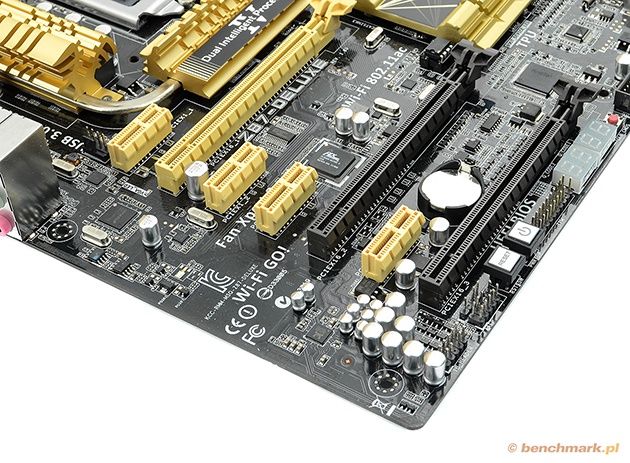

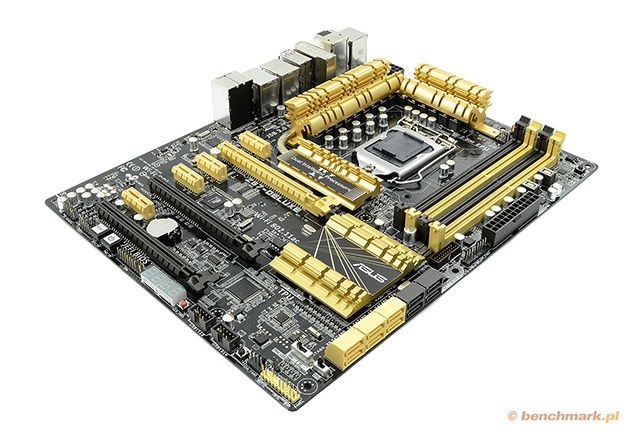

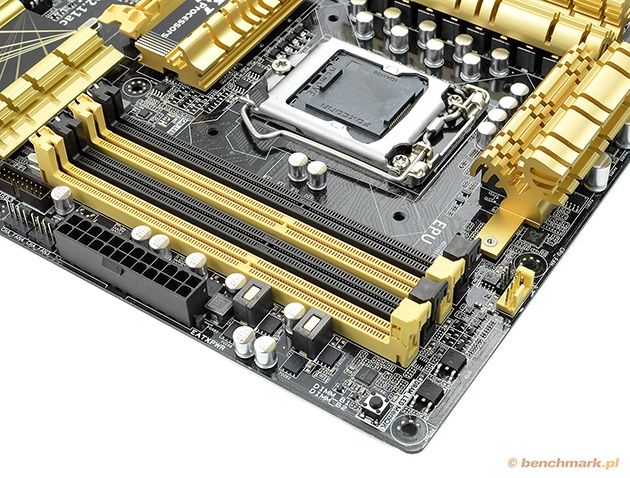

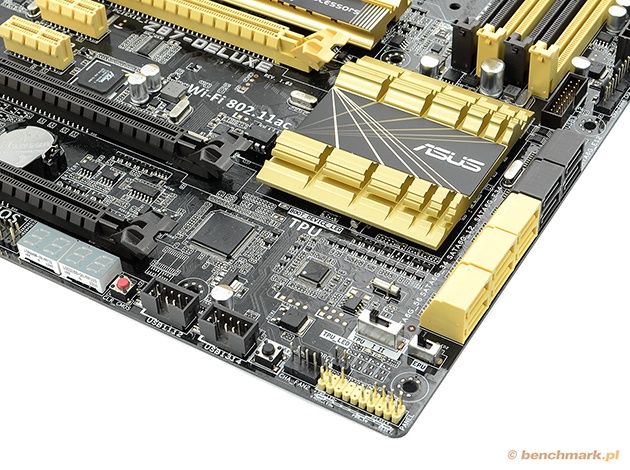

Do naszej dyspozycji pozostawiono trzy sloty PCIe x16 (standard 3.0), oraz cztery sloty PCIe x1. Na PCB nie mogło zabraknąć wyświetlacza diagnostycznego, przycisku resetującego ustawienia BIOS/UEFI jak i przełączników TPU (automatyczne podkręcanie) i EPU (oszczędzanie energii).

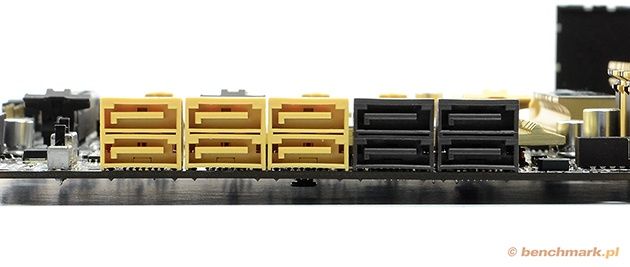

Producent udostępnia aż dziesięć (10!) portów SATA III. Cztery z nich (ciemnobrązowe) wykorzystują kontroler ASMedia ASM1061, pozostałe (żółte) pracują pod kontrolą chipsetu Z87.

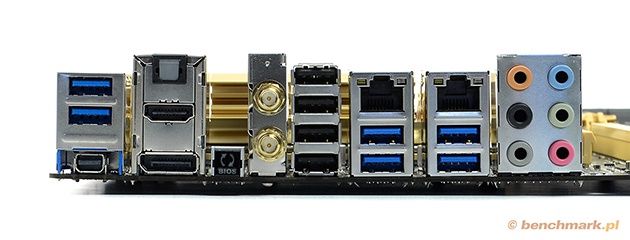

Na tylnym panelu znajdziemy port sześć portów USB 3.0 (niebieskie - z czego cztery pracują pod kontrolą kontrolera ASMedia USB 3.0), wyjścia obrazu mini DP, DisplayPort i HDMI, optyczne wyjście dźwięku S/PDIF, dwa złącza do podłączenia anteny Wi-Di/Bluetooth (w zestawie), cztery porty USB 2.0 (czarne), dwa porty LAN oraz sześć portów mini-jack do obsługi audio.
Testy wydajnościowe
Już wkrótce firma PCMark powinna wprowadzić na rynek darmową wersję PCMarka 8, dzięki której wszyscy miłośnicy benchmarkowania będa mogli sprawdzić ją w praktyce. Jak na razie wersja PRO kosztuje - bagatela - ponad 5500 zł (zakup na stronie firmy Futuremark).

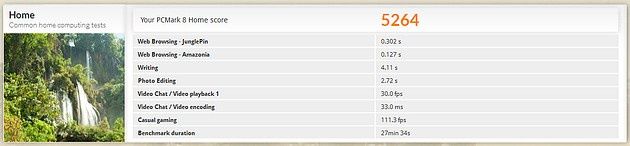

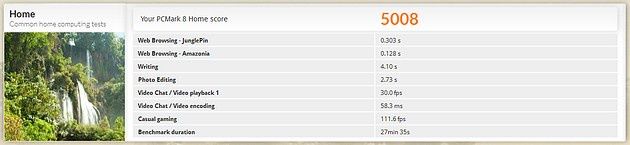

PCMark 8 - test Home
OpenCL - CPU
OpenCL - GPU
Różnica w wyniku w zależności od zastosowaniu przy obliczeniach OpenCL procesora i karty graficznej nie jest duża, ale oczywiście wykorzystanie Radeona HD 7970 jest bardziej efektywne.

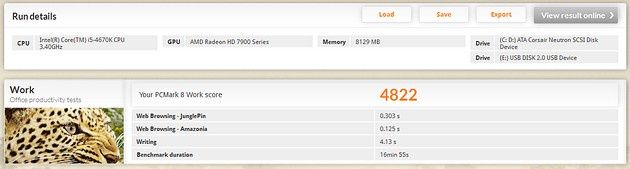

PCMark 8 - test Work
W teście Work nie mamy możliwości wskazania urządzenia wykorzystującego OpenCL.

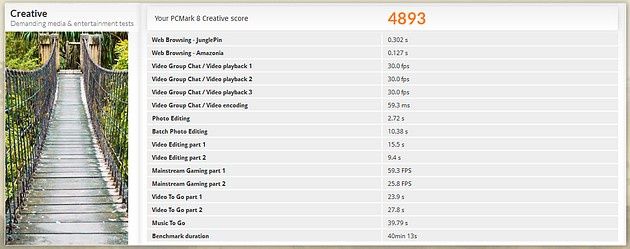

PCMark 8 - test Creative
W teście Creative wykorzystujemy stałe ustawienia - jako urządzenie OpenCL 1.1 wskazujemy procesor, a OpenCL 1.2 - kartę graficzną.
Wszystkich, którzy chcą porównać działanie swojego komputera do testowanej przez nas platformy zapraszamy do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny. Wkrótce znajdzie się tam również PCMark 8.
Pobór energii, temperatury i EFI

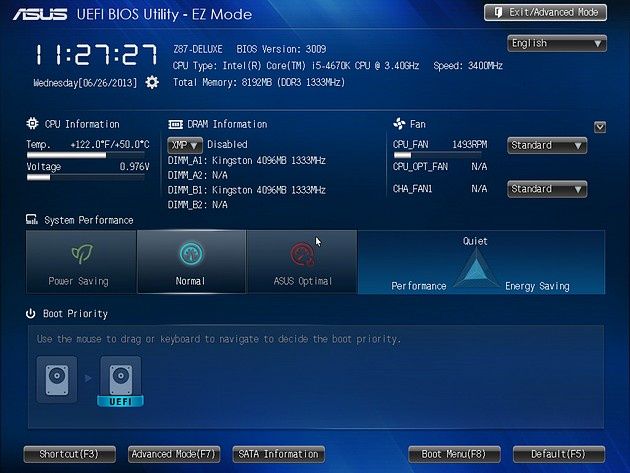

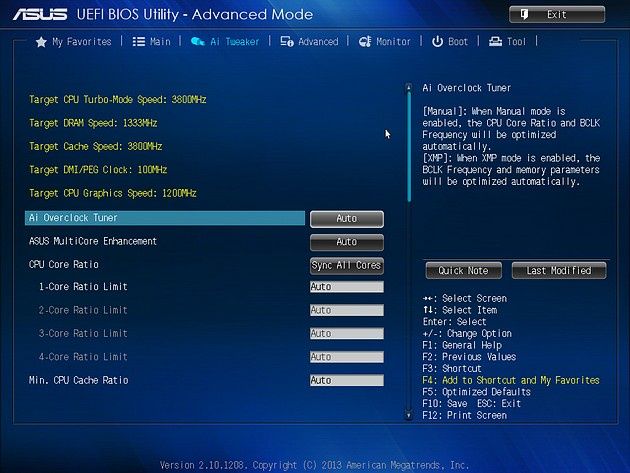

Firma ASUS zmieniła kolorystykę swojego UEFI, ale pod względem funkcjonalności i wygody użytkowania jest to wciąż świetny przykład tego, jak powinien wyglądać i działać ten interfejs.
Pobór energii platformy z kartą Radeon HD 7970 - [W]
W całym zestawie największe zapotrzebowanie na energie elektryczną ma oczywiście karta graficzna. Wydajne karty pokroju Radeona HD 7970 mają spore wymagania energetyczne i ta sytuacja szybko się nie zmieni.

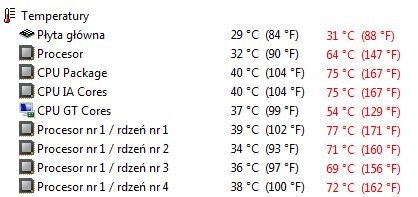

Temperatury
Temperatury w stanie spoczynku / obciążenia
W testach wykorzystujemy program OCCT. Jak widać podczas maksymalnego obciążenia temperatury samej płyty głównej rosną w niewielkim stopniu.
Podsumowanie
ASUS Z87-Deluxe jest doskonale wyposażoną płytą przeznaczoną dla użytkowników, którzy będą potrafili wykorzystać jej możliwości. Świetne wyposażenie oznacza odpowiednią cenę - w tym przypadku około 1000 zł. Użytkownicy, którzy nie potrzebują tak rozbudowanych konfiguracji znajdą na rynku konstrukcje znacznie tańsze. Przypominamy, że o nowościach w płytach ASUSA serii 8 można poczytać w naszym artykule Nowe płyty ASUSA gotowe na procesory Intel Haswell.
Możliwość obsługi na raz trzech monitorów pracujących w rozdzielczości 4K (każdy z nich) z pewnością robi wrażenie, jednak obecnie znajdzie się niewiele osób, które będą mogły cieszyć się taką konfiguracją. ASUS Z87-Deluxe jest produktem wysokiej klasy o wysokiej cenie - nie jest to płyta główna przeznaczona dla zwykłego użytkownika.
Czym oprócz tego wyróżnia się ta konstrukcja? Została w standardzie wyposażona w łączność Wi-Fi/BT 4.0, sześć portów USB 3.0 na tylnym panelu, trzy wyjścia obrazu (mini DisplayPort, DisplayPort i HDMI) dwa porty LAN, czy obsługę 3-way AMD CrossFire i Quad NVIDIA SLI. Oczywistym jest, że nie wszystkim taka funkcjonalność jest potrzebna. Jednak ci którzy jej potrzebują i zdecydują się na produkt ASUSA otrzymają dopracowany produkt wysokiej klasy.
