ASUS Z87I-Pro – funkcjonalność w rozmiarze mini-ITX

Platforma Intel Haswell sprawdza się w wielu zastosowaniach – począwszy od niewymagających prac biurowych, przez rozwiązania multimedialne, a na wydajnych komputerach dla graczy kończąc. Jeżeli zastosujemy miniaturową płytę główną, to sprawdzi się ona również podczas budowy niewielkiego i wydajnego komputera dla entuzjastów. Na rynku jest dostępnych kilka tego typu konstrukcji, a w nasze ręce wpadł model firmy ASUS.

ASUS Z87I-Pro to następca przetestowanego przez nas modelu P8Z77-I Deluxe pod procesory Intel Sandy/Ivy Bridge, który został zaprojektowany z myślą o najbardziej wymagających klientach. Jak uczy nas doświadczenie, powinnyśmy się spodziewać przemyślanego projektu, bardzo dobrego wyposażenia oraz rozbudowanej sekcji zasilania - wszystko w rozmiarze mini-ITX, a więc dosyć nietypowym jak na tak funkcjonalną płytę główną. Konstrukcja ta została wyceniona na około 650 złotych, co wydaje się kwotą dosyć dużą. Gdy się jednak bliżej przyjrzymy tej konstrukcji, okaże się ona być niewygórowana.

• Windows 7 Ultimate 64-bit SP1

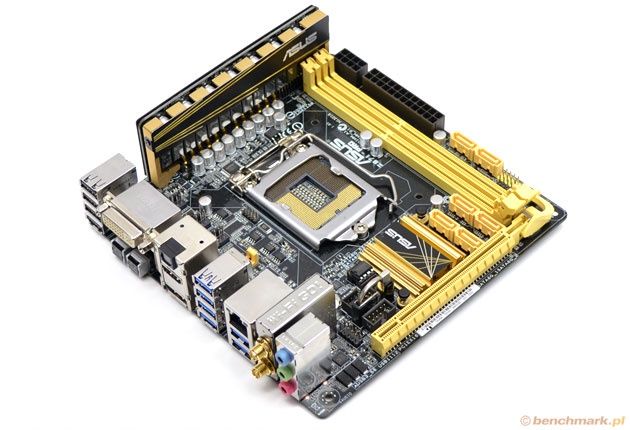

Płyta została utrzymana w czarno-złotej kolorystyce i – jak już wcześniej wspominaliśmy – bazuje na płytce drukowanej formatu mini-ITX. Dodatkowe wyposażenie, oprócz standardowych akcesoriów pokroju przewodów, zaślepki, instrukcji i oprogramowania, stanowi również antena typu 2T2R (mającą dwa nadajniki i dwa odbiorniki) dla bezprzewodowej karty sieciowej Wi-Fi.

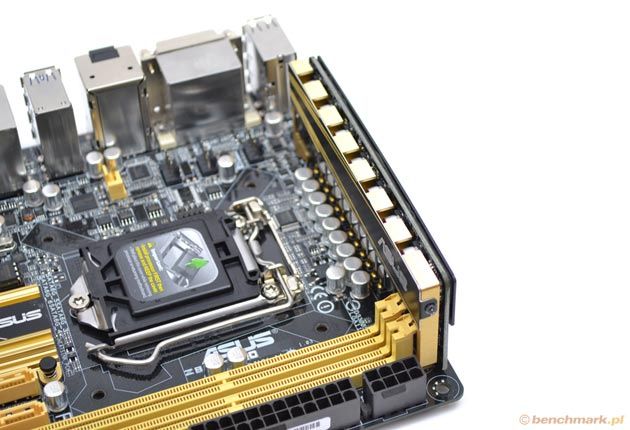

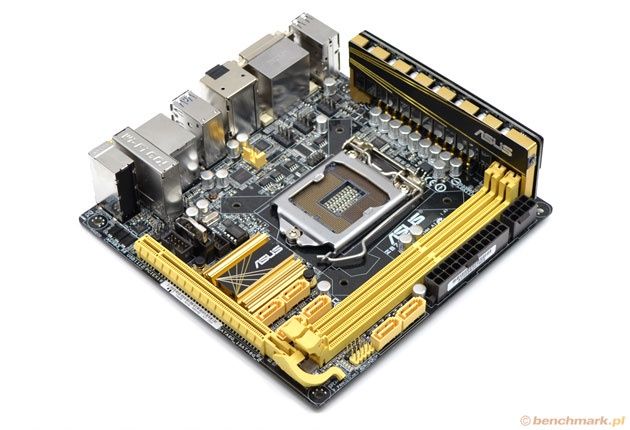

Główną cechą charakterystyczną modelu Z87I-Pro jest rozbudowana, 14-fazowa (w konfiguracji 12+2) sekcja zasilania DIGI+ VRM, którą w celu zaoszczędzenia miejsca na głównym laminacie, umieszczono na dodatkowej, pionowej płytce drukowanej. Do jej chłodzenia wykorzystano niewielki radiator.

Pod gniazdem LGA 1150 znalazły się dwa banki pamięci – można w nich zamontować 2-kanałowe zestawy DDR3 o taktowaniu do 3000 MHz (po OC) i łącznej pojemności do 16 GB. Oczywiście zastosowano tutaj wygodne złącza z jednostronnym zamykaniem oraz przycisk Mem OK! do ustawiania bezpiecznych parametrów pracy. Jeszcze niżej, przy krawędzi laminatu umieszczono 24 i 8-pinowe gniazda zasilające. Ich lokalizacja jest na tyle przemyślana, że nawet w ciaśniejszych obudowach nie powinno być problemów z podłączeniem zasilacza.

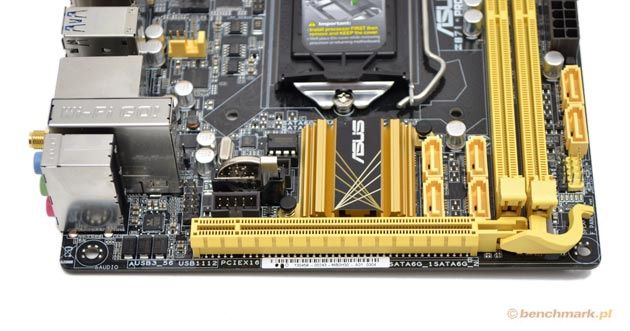

Jak przystało na płytę mini-ITX, wybór złączy dla kart rozszerzeń jest bardzo skromny – w tym przypadku producent udostępnił tylko jedno PCI-Express 3.0 x16 z wygodnym zamykaniem Q-Slot. Co ważne, podstawka została tutaj maksymalnie oddalona, w związku z czym większe coolery nie powinny kolidować z kartami.

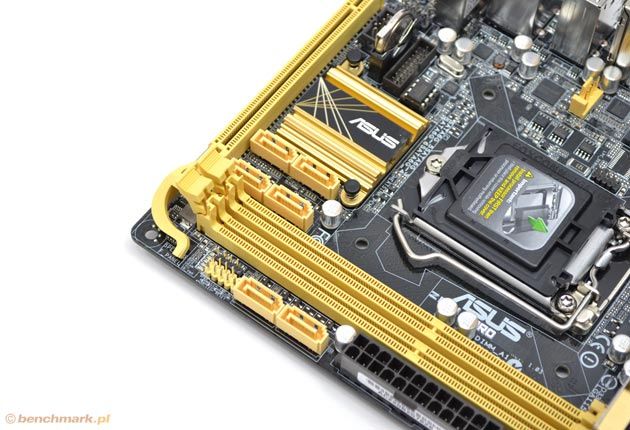

Płyta bazuje na chipsecie Intel Z87, który odpowiada za sześć gniazd SATA o przepustowości 6 Gb/s – cztery z nich umieszczono w pobliżu PCI-Express 3.0 x16 i banków pamięci, a dwa pozostałe przy dolnej krawędzi laminatu. Nie zapomniano również o złączu do wyprowadzenia dwóch portów USB 3.0.

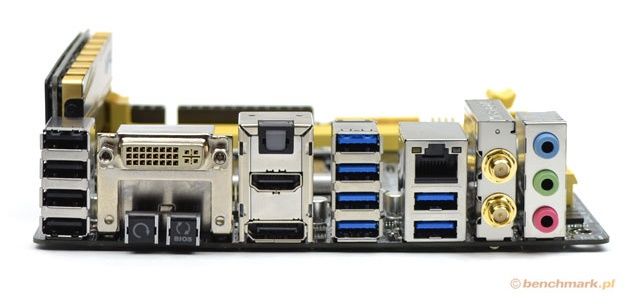

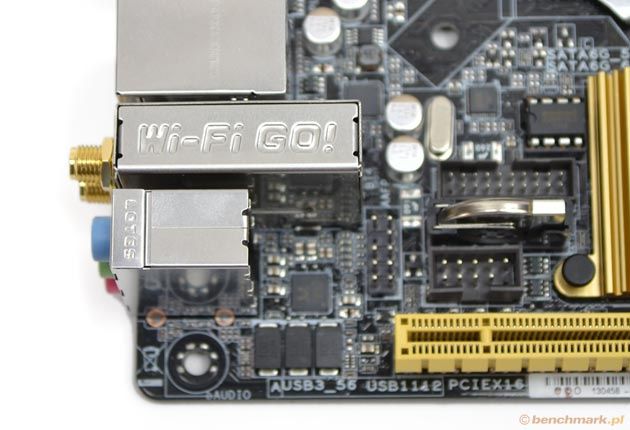

Tylny panel bardzo szczelnie obsadzono różnego rodzaju złączami i przyciskami. Mamy tutaj bowiem aż dziesięć portów USB (z czego sześć w wersji 3.0 – dwa z zewnętrznego kontrolera ASMedia ASM1042), trzy wyjścia wideo z możliwością wyświetlania obrazu na trzech monitorach, złącze RJ45 gigabitowej karty sieciowej bazującej na kontrolerze firmy Intel oraz cztery złącza audio z karty Realtek ALC1150 – w tym także optyczne S/PDIF. Na uwagę zasługuje również moduł Wi-Fi GO! z bezprzewodową kartą sieciową WiFi 802.11a/b/g/n i Bluetooth 3.0/4.0 oraz dwa przyciski – jeden z nich służy do przywracania domyślnych opcji UEFI, a drugi do awaryjnej aktualizacji UEFI (USB BIOS Flashback).

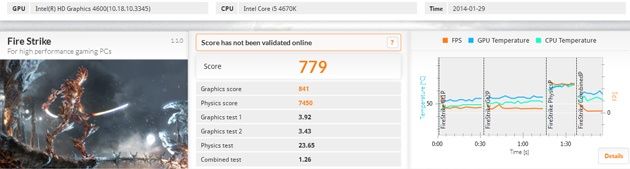

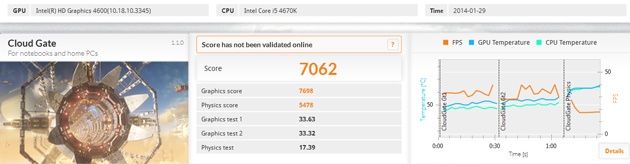

W testach wydajnościowych wykorzystujemy najnowszą wersję programu 3DMark. Testy zostały przeprowadzone przy użyciu układu graficznego HD 4600 zintegrowanego z procesorem.

Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

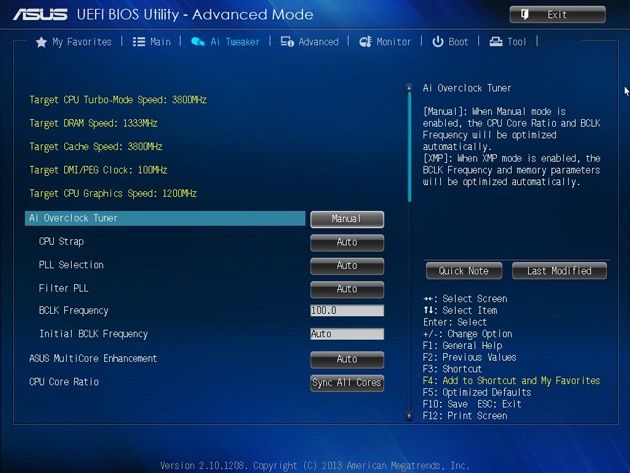

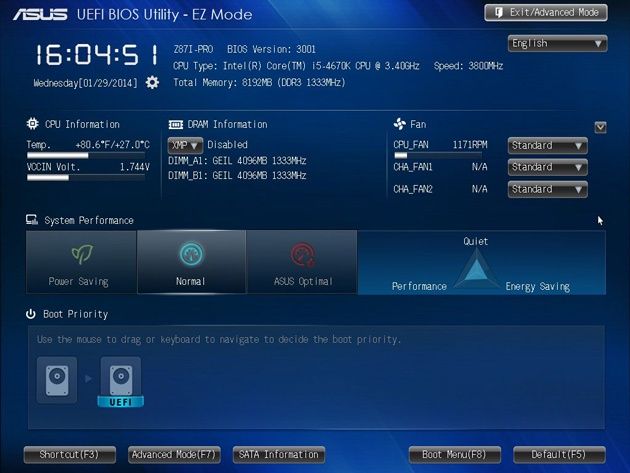

UEFI w płytach głównych ASUS jest bardzo przejrzyste i funkcjonalne. Dla mniej doświadczonych użytkowników przygotowano prosty tryb EZ Mode, a dla bardziej doświadczonych Advanced Mode, w którym udostępniono naprawdę sporo opcji do zmiany parametrów pracy podzespołów komputera. Na uwagę zasługuje również możliwość zapisania profili ustawień, sporządzania krótkich notatek oraz dokładna informacja o ostatnio wprowadzonych zmianach.

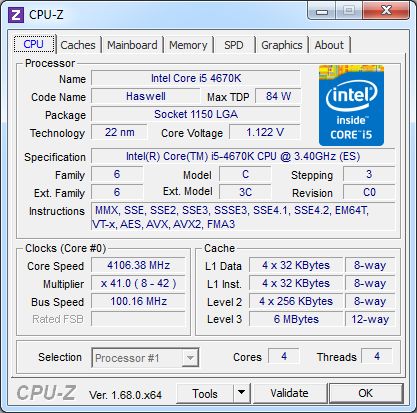

Płyta ASUS Z87I-Pro daje możliwość ustawienia kilku profili pracy – w tym także wydajnego, w którym podzespoły ulegają automatycznemu przyspieszeniu. W naszym przypadku procesor Intel Core i5 4670K został przyspieszony do 4,0 GHz (w trybie Turbo do 4,1 GHz dla 2 lub 3 rdzeni oraz 4,2 GHz dla 1 rdzenia), a pamięć RAM do 1400 MHz.

Widać, że platforma testowa bez zewnętrznej karty graficznej pobiera bardzo mało energii elektrycznej. W mniej wymagających zastosowaniach było to około 40 – 60 W, natomiast maksymalnie nie przekraczał on 100 W. W przypadku dodania zewnętrznej karty graficznej byłby on wyższy – zwłaszcza w trybie 3D.

ASUS Z87I-Pro to jedna z najbardziej funkcjonalnych płyt głównych pod LGA 1150 w formacie mini-ITX. Na niewielkim laminacie udało się zmieścić dwa banki pamięci DDR3-3000, jedno złącze PCI-Express 3.0 x16 oraz sześć gniazd SATA 6 Gb/s. Dodatkowym atutem jest przemyślane rozłożenie poszczególnych elementów oraz bardzo rozbudowana sekcja zasilania DIGI+ VRM – w tym przypadku została ona już ulokowana na dodatkowej płytce drukowanej. Na tylnym panelu również nie uświadczymy pustek, bowiem producent udostępnił tutaj m.in. sześć portów USB 3.0, trzy wyjścia wideo i złącza antenowe bezprzewodowej karty sieciowej Wi-Fi.

Płyta oferuje również szereg interesujących technologii. UEFI jest intuicyjne i zawiera wszystkie niezbędne funkcje nawet dla bardziej doświadczonych użytkowników – w tym także możliwość dokładnej zmiany parametrów pracy podzespołów, sterowania prędkością obrotową wentylatorów i automatycznego przyspieszenia procesora i pamięci operacyjnej. Cieszy możliwość zapisania profili, sporządzania notatek i wyszczególnienie wprowadzonych zmian, a w przypadku problemów można skorzystać z opcji jego awaryjnej aktualizacji USB BIOS Flashback.

Model Z87I-Pro powinien zatem zainteresować wymagających klientów, poszukujących funkcjonalnej i miniaturowej płyty głównej pod procesory Intel Haswell. Dobrym przykładem zastosowania mogą być niewielkie i wydajne komputery dla entuzjastów i graczy, które ostatnio stają się coraz popularniejsze. Przetestowana przez nas płyta kosztuje około 650 złotych, co z pewnością nie jest małą kwotą, lecz biorąc pod uwagę jej rozmiar i możliwości, na pewno nie jest ona również zbyt wygórowana.
