Chieftec Core 700 W - złoto w dobrej cenie

Firma Chieftec nie zwalnia tempa i poszerza ofertę zasilaczy o kolejne modele. Niedawno w portfolio producenta pojawiły się jednostki z serii Core, które wzbudziły zainteresowanie naszych czytelników.

• dostępne modele o mocy 500, 600 i 700 W
• wysoka sprawność energetyczna - 80 PLUS Gold
• krótka obudowa (140 mm)
• atrakcyjna cena

Nowa seria obejmuje modele o mocy 500, 600 i 700 W, których sprawność energetyczną potwierdzono certyfikatem 80 PLUS Gold. Dodatkowym atutem ma być krótsza obudowa i możliwość zmieszczenia jednostek do mniejszych obudów. Wszystko to w wyjątkowo atrakcyjnej cenie. Postanowiliśmy więc sprawdzić na co stać nowe konstrukcje, a za obiekt doświadczeń wybraliśmy model o mocy 700 W (przyjdzie nam za niego zapłacić około 350 złotych).

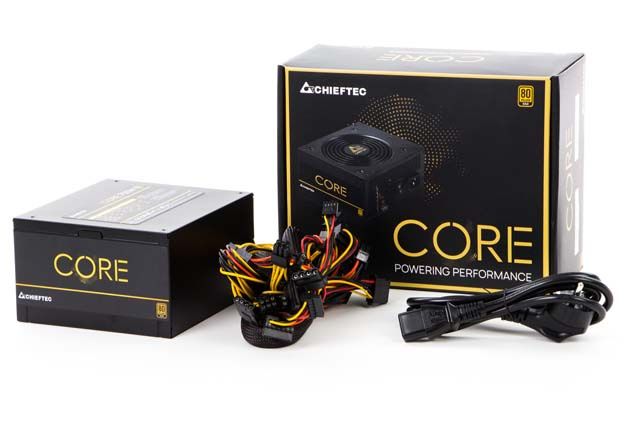

Chieftec Core jest dostarczany z niezbędnym wyposażeniem - w pudełku znajdziemy przewód zasilający o długości 1,5 m, śrubki montażowe oraz instrukcję obsługi.

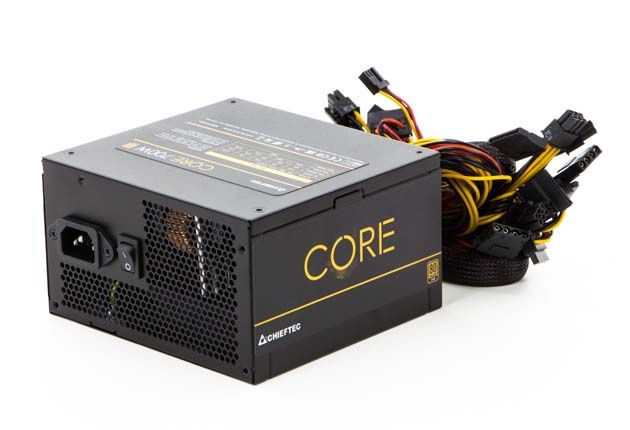

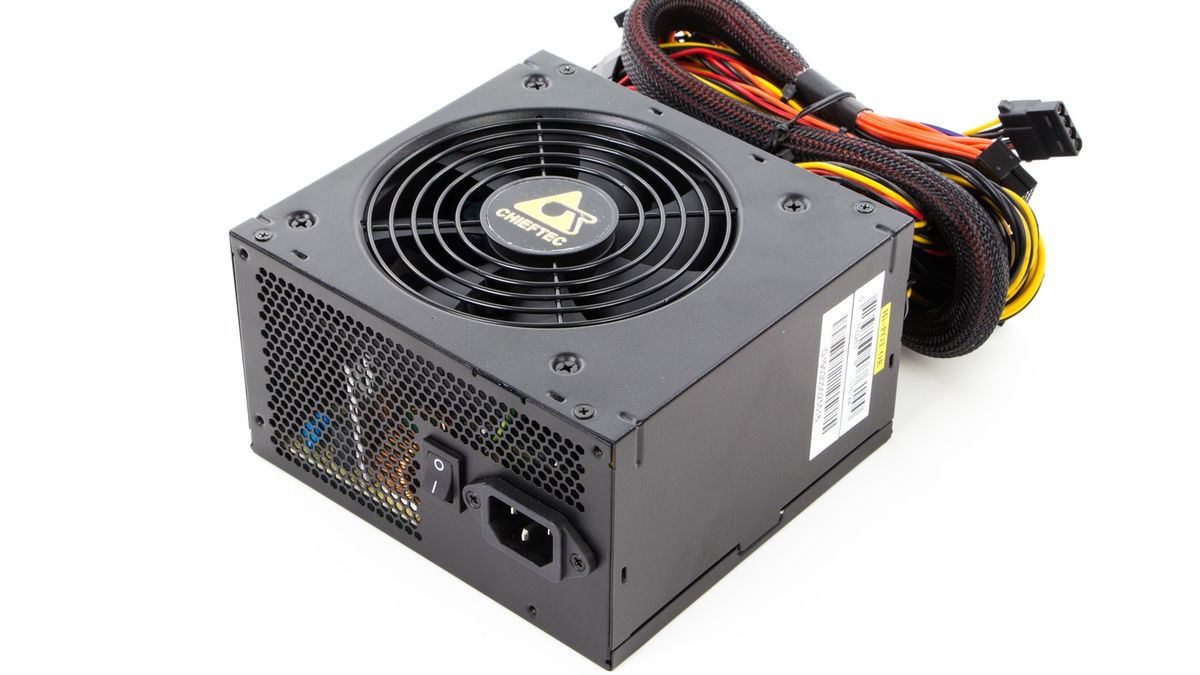

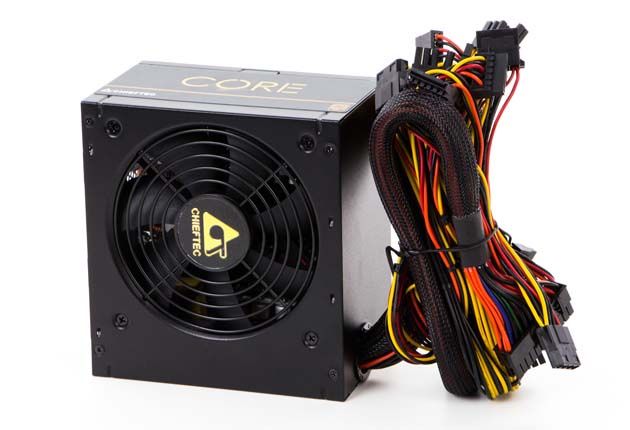

Sam zasilacz raczej nie wyróżnia się niczym szczególnym; można odnieść wrażenie, że mamy do czynienia z ekonomiczną konstrukcją. Na górnej ściance umieszczono 120-milimetrowy wentylator zabezpieczony drucianym grillem z logo producenta (więcej o wentylatorze znajdziecie na podstronie „Wnętrze”). Całość ma zaledwie 140 mm długości, dzięki czemu zmieści się nawet w mniejszych obudowach.

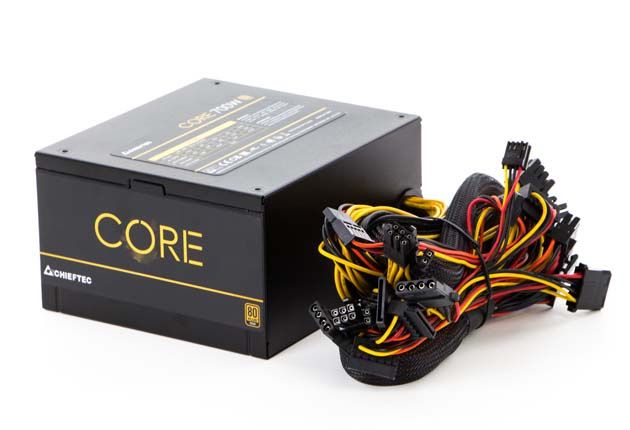

Okablowanie zostało na stałe przymocowane do zasilacza. Co ważne, w oplot wyposażono tylko główną wiązkę ATX12V, natomiast pozostałe zostały tylko pospinane opaskami zaciskowymi (SATA i MOLEX bazują na cieńszych przewodach 20AWG zamiast 18AWG). Do dyspozycji oddano następujące kabelki:

• ATX12V 20+4 pin – długość: 64 cm
• EPS12V 4+4 pin – długość: 66 cm
• 2x PCI-E 6+2 pin – długość: 52 + 15 cm
• 2x PCI-E 6+2 pin – długość: 51 + 15 cm
• 3x SATA – długość: 50 + 15 + 15 cm
• 3x SATA – długość: 50 + 15 + 15 cm
• 3x MOLEX + FDD – długość: 51 + 15 + 15 + 15 cm

Ilość wtyczek i długość poszczególnych wiązek wydaje się adekwatna do klasy zasilacza (warto tutaj wyróżnić długie wiązki 20+4 i 4+4 pin). Chieftec BBS-700S sprawdzi się w konfiguracjach nawet z dwoma wydajnymi kartami graficznymi i całą gamą dysków.

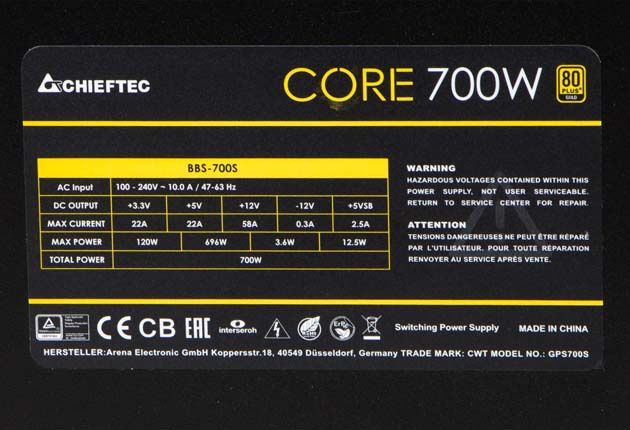

Maksymalna obciążalność zasilacza wynosi 700 W z czego 696 W przypada na główną linię 12 V (odpowiada ona za zasilanie CPU i GPU). W przypadku linii 3,3 V i 5 V (płyta i dyski) łączna obciążalność wynosi 120 W. Nie mamy więc żadnych uwag co do dystrybucji napięć.

Jeżeli chodzi o sprawność energetyczną, producent chwali się oficjalnym certyfikatem 80 PLUS Gold dla napięcia wejściowego 115 V. W trakcie pisania tekstu organizacja CLEAResult Plug Load Solutions jeszcze nie udostępniła stosownego raportu, więc musimy uwierzyć producentowi na słowo. W testach zweryfikujemy temat poboru energii elektrycznej.

Nad bezpieczeństwem jednostki czuwa tylko podstawowy zestaw zabezpieczeń:

• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego

Na kolejnych stronach zajrzymy do środka zasilacza, a także sprawdzimy pobór energii elektryczny i stabilność napięć wyjściowych.

Obudowa zasilacza została zabezpieczony plombą - jej zerwanie jest równoznaczne z utratą gwarancji, więc nie polecamy jej otwierać (również z uwagi na bezpieczeństwo). Czytelnicy nieznający i nieinteresujący się elektroniką mogą ominąć ten rozdział.

Zasilacz bazuje na platformie opracowanej przez firmę Channel Well Technology. Jako ciekawostkę można wskazać, że tę samą konstrukcję zastosowano w modelu Thermaltake ToughPower GX1 700 W i we wcześniej testowanym modelu Chieftec Power Smart GPS-650C (aczkolwiek wprowadzono tutaj inne komponenty oraz zastosowano przymocowane na stałe okablowanie).

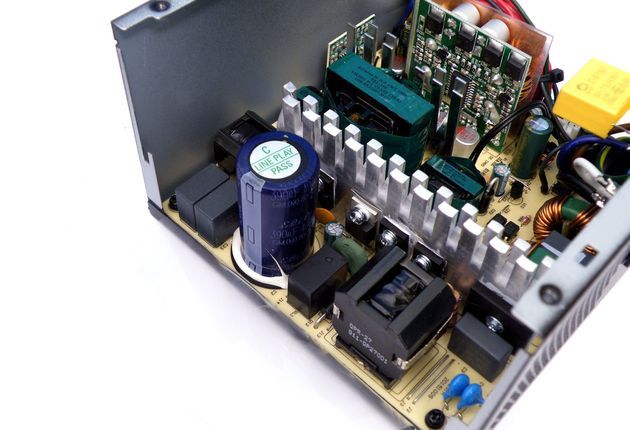

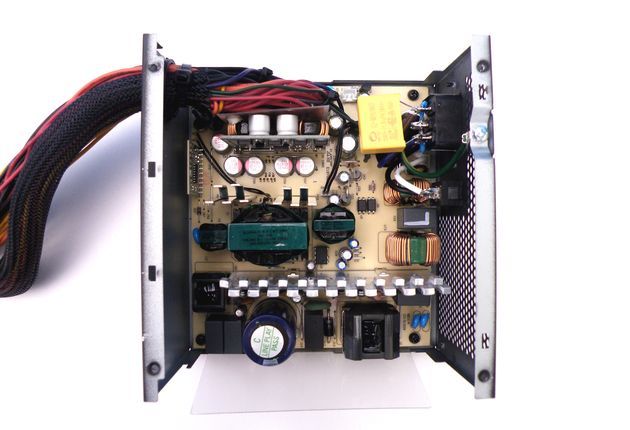

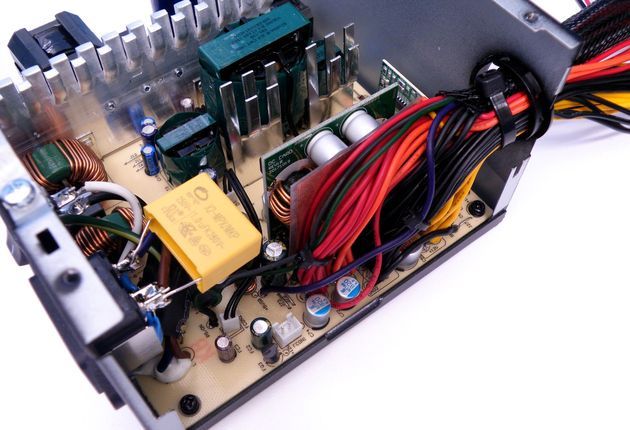

Wnętrz zostało zaprojektowane pod kątem optymalnego przepływu powietrza. Elementy elektroniczne nie są gęsto upakowane, a jakość wykonania stoi na dobrym poziomie (aczkolwiek można było się lepiej postarać, bo na awersie laminatu widać sporo nieprzyciętych elementów przewlekanych). Jakość dobranych elementów jest adekwatna do klasy zasilacza – mówiąc krótko, szału nie ma.

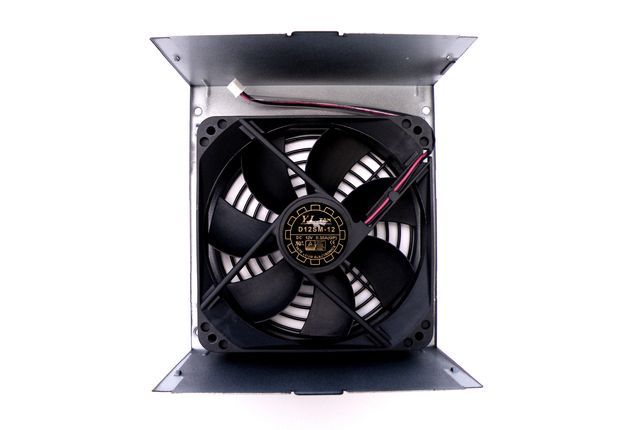

Do chłodzenia komponentów wykorzystano wentylator Yate Loon D12SM-12 – jest to 120-milimetrowy model z łożyskiem ślizgowym, którego prędkość obrotowa jest regulowana automatycznie w zależności od obciążenia jednostki (maksymalnie 1650 RPM). Musimy jednak przyznać, że nawet przy mocnym obciążeniu komputera zachowywał on dostateczną kulturę pracy.

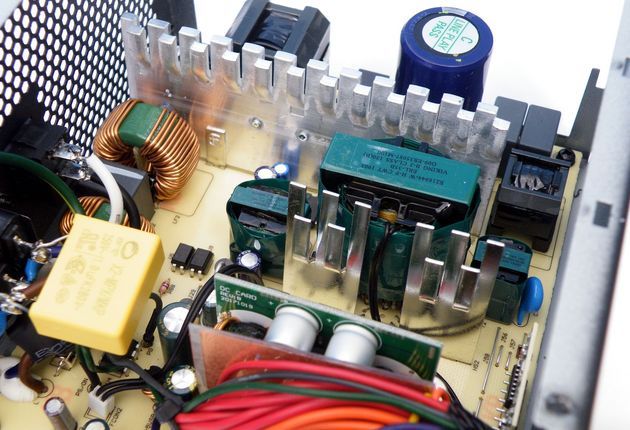

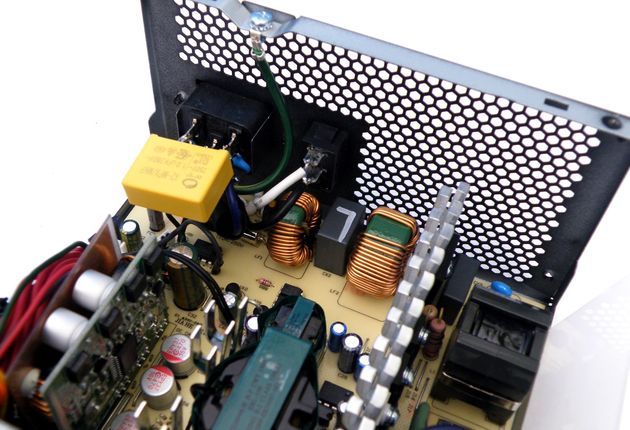

Strona pierwotna obejmuje dwa filtry, które mają za zadanie odfiltrować zakłócenia z sieci – dwa kondensatory ceramiczne typu Y i jeden poliestrowo-metalizowany typu X przymocowano do gniazda sieciowego, natomiast reszta elementów znajduje się na głównym laminacie. Oczywiście jest też bezpiecznik zabezpieczający sprzęt przed zwarciem.

Nieco dalej umieszczono warystor, który chroni jednostkę przed przepięciami z sieci oraz mostek prostowniczy GBU 5L06. Tuż obok umieszczono elementy układu rezonansowego LLC. Nie zabrakło też termistora, który odpowiada za wygładzania prądów ładowania głównego kondensatora.

Główny kondensator wyprodukowała firma Elite – jest to model z serii GM, który charakteryzuje się napięciem 400 V, pojemnością 330 µF i jest certyfikowany do pracy w temperaturze do 85 stopni Celsjusza.

Na aktywny układ PFC składa się dioda ON Semiconductor FFSP0865A i dwa tranzystory ON Semiconductor FCPF125N65S3. Za kontrolę odpowiada układ Champion CM6502S (umieszczono go na odwrocie głównego PCB).

Z kolei za przełączanie odpowiadają dwa tranzystory Infineon Technologies IPA60R125P6. Kontroler PWM to Champion CM6901X (umieszczono go na pionowej płytce drukowanej). Obok transformatorów umieszczono też scalak Power Intergrations TNY-177PN.

Zasilacz korzysta z przetwornicy DC-DC, co powinno przełożyć się na lepszą regulację napięć wyjściowych. Czy tak będzie w praktyce? Sprawdzimy podczas testów.

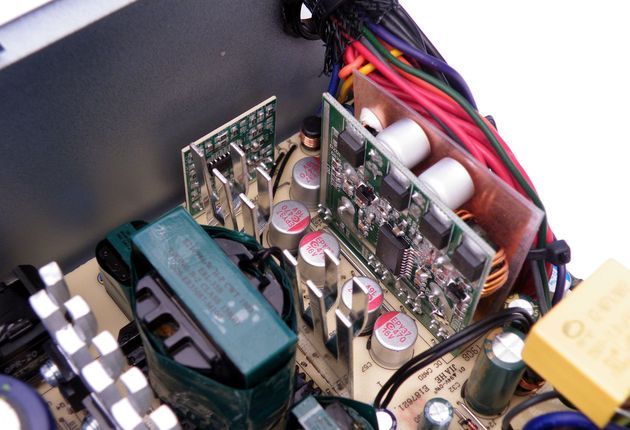

Tranzystory odpowiedzialne za linię 12 V (6x SG40N01D) przeniesiono na rewers głównego laminatu, zaś te z szyny 3,3 V i 5 V (2x M3006D i 2x M3016D) umieszczono na kolejnej pionowej płytce drukowanej – całością zarządza kontroler Anpec APW7159.

Filtrowaniem napięć wyjściowych zajmuje się mieszanka kondensatorów mniej renomowanych firm: CapXon, JunFu i Su'scon (tym razem certyfikowane do pracy w temperaturze do 105 stopni Celsjusza).

Tuż obok gniazda zasilającego umieszczono jeszcze układ Sitronix ST9S313-SAG - obsługuje on zabezpieczenia OVP, SCP, ale też UVP (o którym producent nie wspomina).

• AMD Radeon Software Adrenalin Edition 19.5.1

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy zasilaczy przeprowadziliśmy z użyciem nowej konfiguracji sprzętowej i procedury. Baza wyników nie jest zbyt duża, ale sukcesywnie będzie się poszerzać o kolejne modele.

Pobór energii elektrycznej sprawdziliśmy dla trzech scenariuszy: spoczynku, obciążenia karty graficznej oraz mocnego obciążenia procesora i karty graficznej. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki). Im niższe wartości tym wyższa efektywność energetyczna zasilacza.

Pobór mocy jest adekwatny do sprawności energetycznej jednostki. Konfiguracja z zasilaczem Chieftec Core BBS-700S wyróżniała się o kilka - kilkanaście watów mniejszym poborem mocy niż konkurencyjne modele.

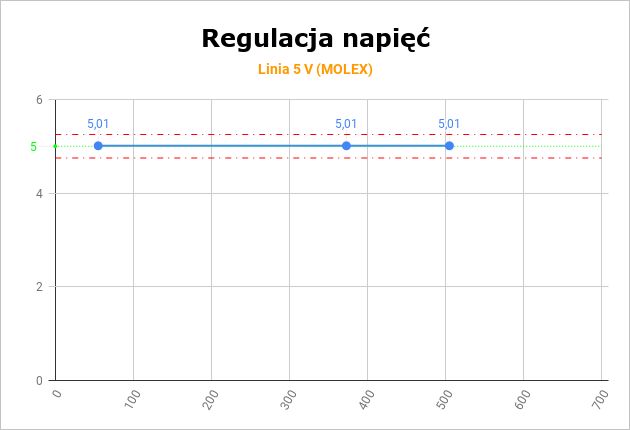

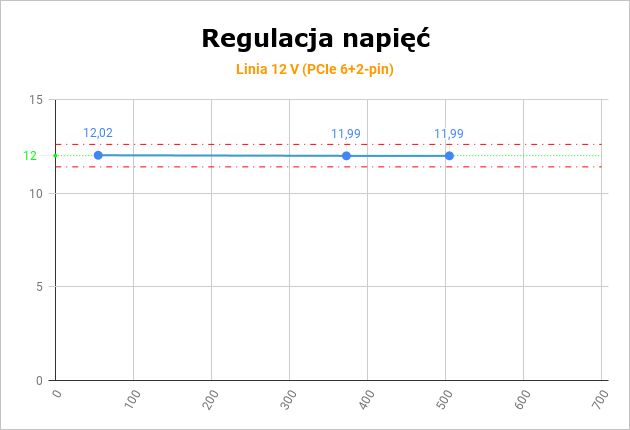

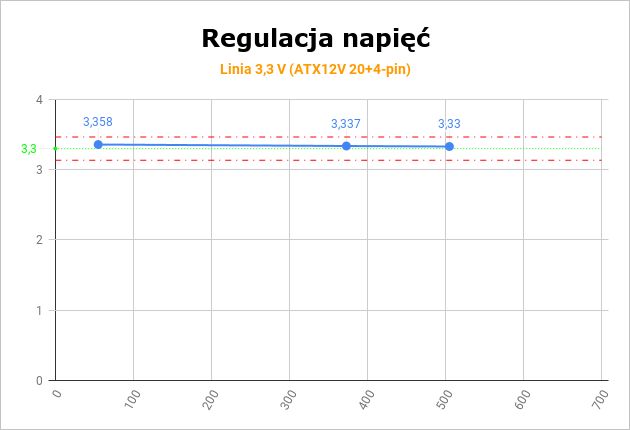

Pomiary napięć wyjściowych przeprowadziliśmy we wszystkich trzech trybach obciążenia (spoczynku, obciążenia karty graficznej oraz mocnego obciążenia procesora i karty graficznej). Odnotowane wartości pozwoliły nam skontrolować zgodność wartości z normą ATX oraz przyjrzeć się regulacji napięć.

Norma ATX zakłada 5% tolerancję najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Chieftec Core oferuje stabilne napięcia wyjściowe, które nawet przy mocnym obciążeniu są bliskie wartościom idealnym. Regulacja napięć na poszczególnych liniach nie przekraczała 1%.

Seria Core kontynuuje strategię producenta. Otrzymujemy zasilacz o dobrych parametrach, który został bardzo atrakcyjnie wyceniony. Zagłębiając się w szczegóły, nowy model ma jednak kilka znaczących minusów.

Chieftec BBS-700S sprawdzi się jako podstawa wydajnych komputerów do gier lub stacji roboczych – śmiało można do niego podpiąć mocny, podkręcony procesor, jedną z topowych kart graficznych lub dwa połączone modele ze średniej półki i do tego kilka dysków twardych. Dostępne okablowanie jest długie, ale przyoszczędzono na jego oplocie. O odpięciu zbędnych wiązek możemy jednak zapomnieć.

Jeżeli chodzi o elektronikę, producent postawił na całkiem niezłą platformę CWT, aczkolwiek zdecydował się zastosować tańsze komponenty. Zasilacz oferuje bardzo wysoką sprawność energetyczną i stabilne napięcia wyjściowe. Minusem jest jednak tylko podstawowy zestaw zabezpieczeń. Nie wiemy też jak z żywotnością takiej konstrukcji (a sytuacji na pewno nie poprawia krótka, 2-letnia gwarancja).

Przy ocenie zasilacza warto jednak wziąć pod uwagę jego cenę. Chieftec Core 700W powinien u nas kosztować około 350 złotych (a w promocji jeszcze mniej), więc jest to jedna z najtańszych tego typu propozycji na rynku. Pytanie tylko czy powinniśmy oszczędzać na zasilaczu czy jednak lepiej dopłacić do lepszej konstrukcji i być spokojniejszym o komputer. Wybór należy do Was.

• wysoka sprawność energetyczna
• stabilne napięcia wyjściowe
• długie okablowanie
• krótka obudowa (140 mm)
• atrakcyjna cena


• jakość wykonania mogłaby być lepsza
• tylko podstawowy zestaw zabezpieczeń
• 2 lata gwarancji
