D-Link DIR-825/EE – nie tylko router

Domowy router z WiFi powinien być szybki, a także posiadać wiele dodatkowych funkcjonalności (sprawdź szybkość swojej sieci). Użytkownik chętniej sięgnie po tanie, a jednocześnie bezpieczne urządzenie. Czy wśród setek modeli znajdziemy rozwiązania spełniające powyższe wymagania? A może niewygórowana cena = niska wydajność? Czy D-Link DIR-825/EE to potwierdzi? Czy niski koszt zakupu oznacza ograniczone możliwości i wolną pracę sieci przewodowej oraz WiFi? Stop! Za chwilę rozwiejemy wszystkie wątpliwości.

Użytkownicy uważnie śledzący nowości pojawiające się w segmencie routerów przeznaczonych do domu i małych biur z pewnością zwrócą uwagę na nazwę urządzenia. Przecież D-Link DIR-825 był już w ofercie producenta i to dobrą dekadę temu. Niewielka korekta nazwy przyniosła za sobą wiele nowości, nie tylko w wyglądzie GUI, ale przede wszystkim nowości sprzętowych.

Poprzedni model gwoli uściślenia to rozwiązanie N600 DIR-825 – czyli dwupasmowy router obsługujący standard sieci 2,4 GHz 802.11bgn z szybkością 300 Mb/s oraz w paśmie 5 GHz standard 802.11n również z szybkością 300 Mb/s.

Najnowsze rozwiązanie D-Linka posiada oznaczenia AC1200 DIR-825/EE a co z tym idzie mamy do czynienia z routerem obsługującym standard 802.11ac. W zakresie częstotliwości 2,4 GHz nic się nie zmieniło – w dalszym ciągu możemy przesyłać dane z szybkością 300 Mb/s. Z kolei zamiast obsługi standardu 802.11an w paśmie 5 GHz router oferuje standard 802.11ac i szybkość 867 Mb/s.

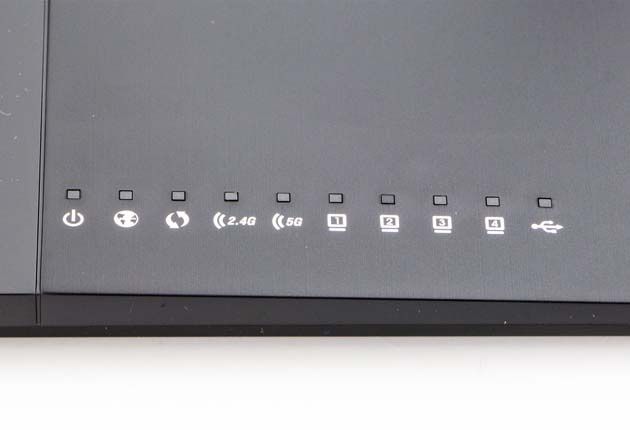

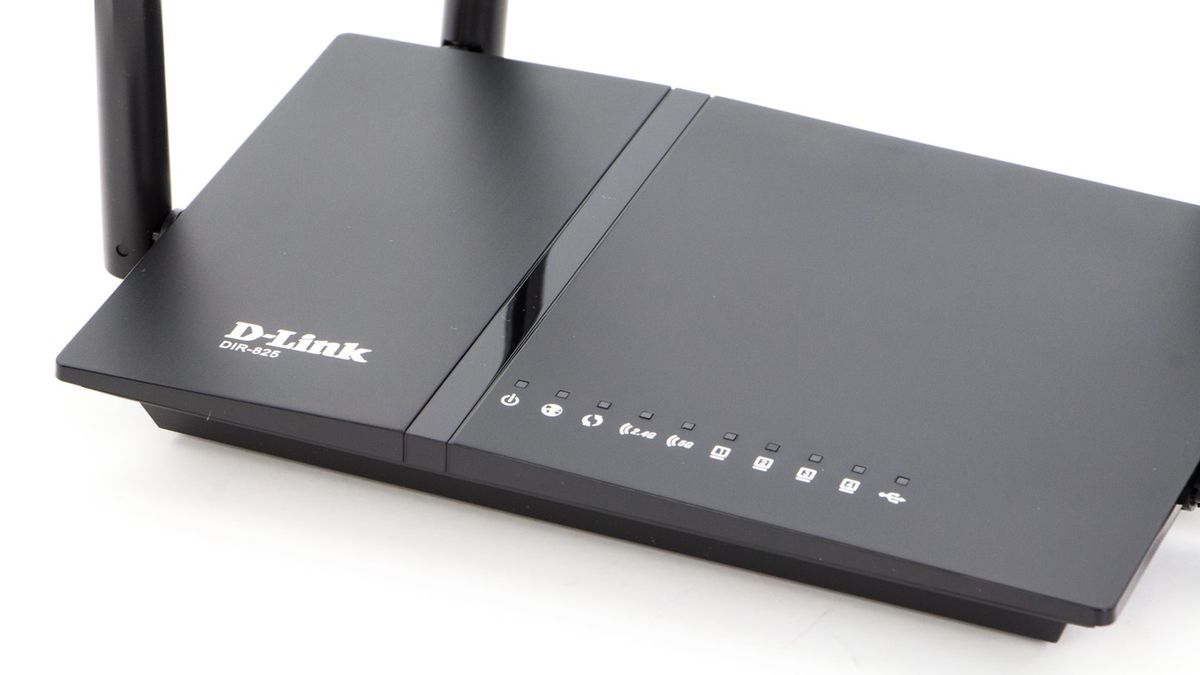

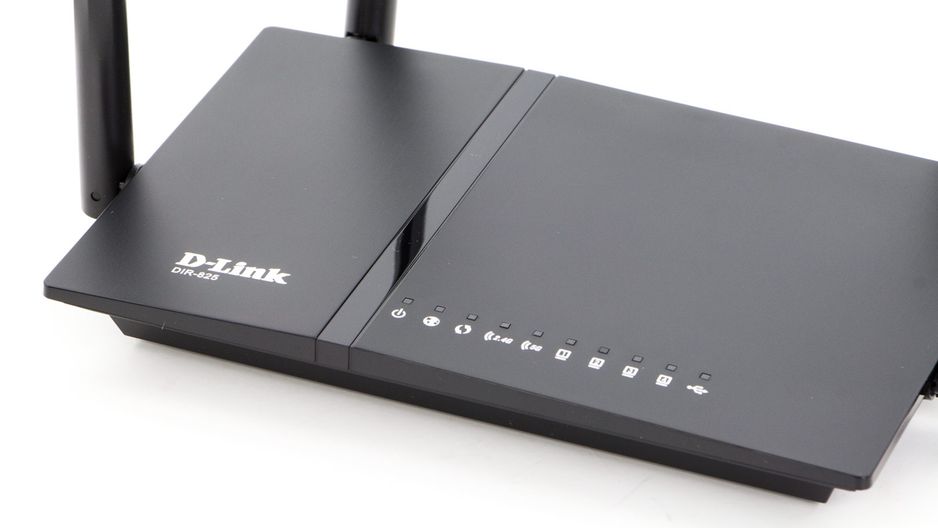

W porównaniu do swojego poprzednika konstrukcja zewnętrzne przeszła dużą metamorfozę. Choć wielkość urządzeń jest podobna to zmiany zaszły m.in. w kolorystyce. Zamiast dominującej bieli mamy półmatową czerń przełamaną błyszczącym pasem na wierzchnim panelu. Tu zostały także rozlokowane wskaźniki pracy urządzenia.

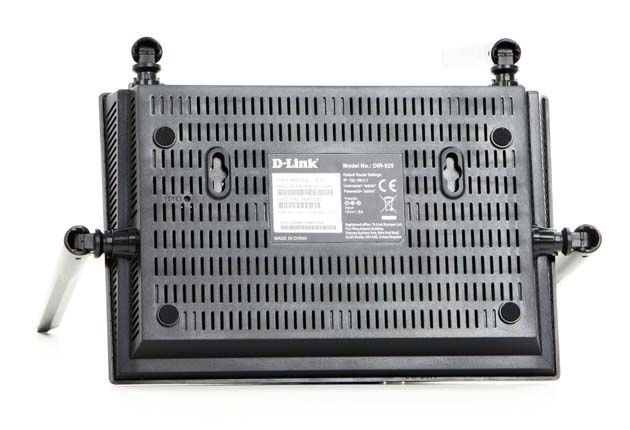

Na spodzie jest miejsce na przycisk resetu a także uchwyty pozwalające na montaż routera np. na ścianie. Po bokach zostały zamontowane 2 anteny odpowiadające za transmisję w paśmie 5 GHz. Z kolei anteny zamontowane z tyłu zajmą się siecią 2,4 GHz.

Oprócz anten tył zajmuje 4-portowy przełącznik LAN pracujący z szybkością 10/100/1000 Mb/s a także gniazdo WAN o takiej samej szybkości. Oprócz tego znalazł się tu włącznik i gniazdo zasilania oraz przycisk wyłączania sieci WiFi oraz WPS. Ostatnim elementem jest jeden port USB i to w wersji 2.0. Szkoda, że tylko jeden i szkoda, że 2.0. Jak za chwilę się przekonamy, tani router D-Linka potrafi wiele.

We wnętrzu routera rozlokowano dobrze znane komponenty stosowane przez producenta w wielu swoich modelach routerów SOHO. Procesor to jednordzeniowy RTL8197DN o taktowaniu 660 MHz mający do dyspozycji 64 MB pamięci RAM. Niby niewiele, a jednak router całkiem sprawnie radzi sobie z obsługą ruchu sieciowego w niewielkiej sieci LAN.

Z kolei sieć WiFi jest obsługiwana przez dwa układy:

• Realtek RTL8812ER – pasmo 2,4 GHZ, stosowane m.in. w DIR-820 czy Linksys X6200, Edimax BR-6478AC.
• Realtek RTL8192ER – pasmo 5 GHz, który znajdziemy także w DIR-822 czy wspomnianym wyżej X6200

Za obsługę połączeń przewodowych odpowiada gigabitowy switch na chipsecie RTL8367RB, który można spotkać w DIR-840L, Edimaxie BR-6478AC czy Asusie RT-N65U.

Co ciekawe w DIR-825/EE zastosowano takie same komponenty sieciowe jak w modelu DIR-842. Jedyną różnicą w stosunku do DIR-825/EE jest brak portu USB. Kompletna specyfikacja rozwiązania znajduje się poniżej.

Pora przyjrzeć się bliżej możliwościom i wydajności D-Linka. Czy sprawdzi się w domowej sieci LAN?

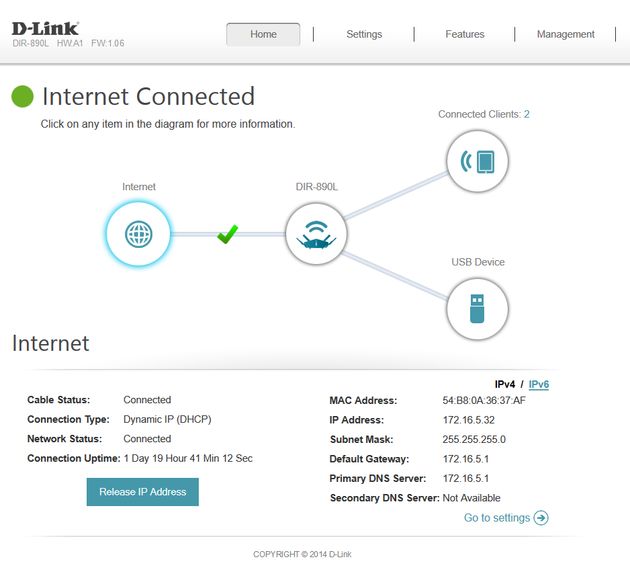

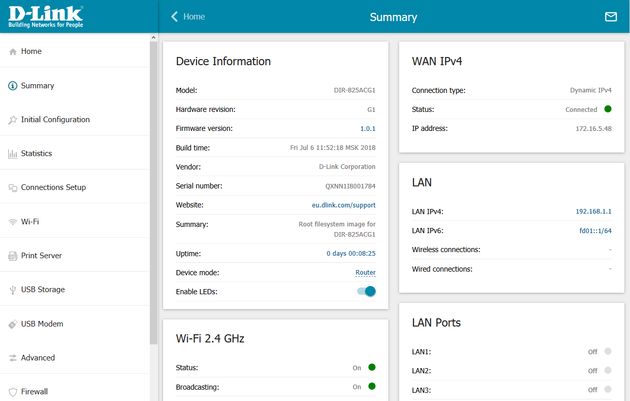

Konfigurując DIR-825/EE spotkamy się z nowym interfejsem zarządzającym urządzeniem. Znany z poprzednich modeli wygląd przeszedł olbrzymią metamorfozę. W dalszym ciągu oferuje intuicyjny system zarządzania. Dla porównania prezentujemy wygląd interfejsu znany, chociażby z DIR-890L i nowy z DIR-825/EE

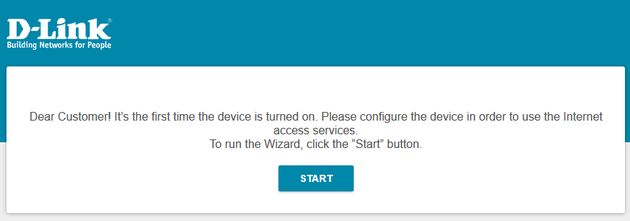

Na początku przygody z D-Linkiem przechodzimy kreator konfiguracji.

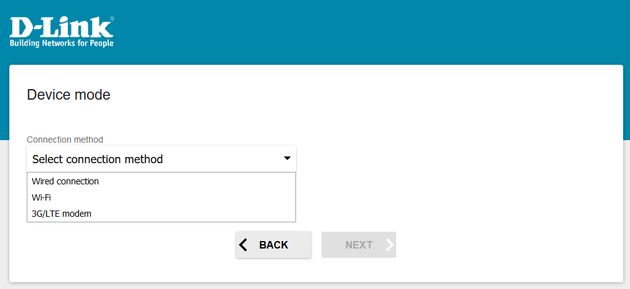

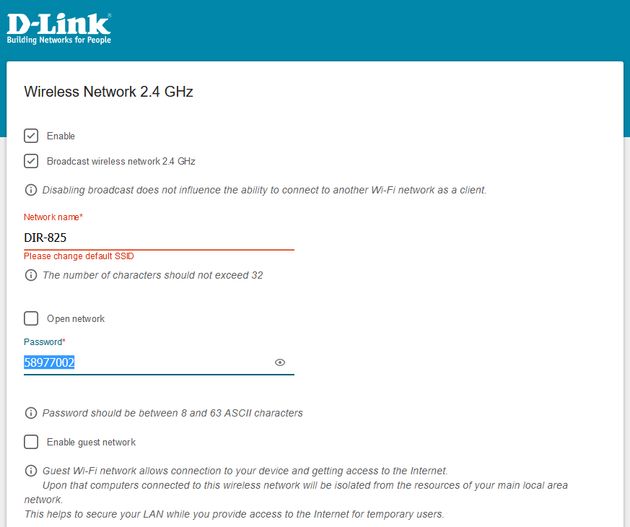

Określmy w nim podstawowe parametry urządzenia i połączeń sieci LAN, WiFi oraz WAN. Jak na urządzenie kosztujące około 200 złotych D-Link prezentuje niezwykłą elastyczność w zakresie liczby obsługiwanych połączeń oraz trybów pracy. Do dyspozycji mamy aż 3 typy komunikacji WAN:

• Połączenie przewodowe
• Połączenie WiFi
• Połączenie 3G/LTE

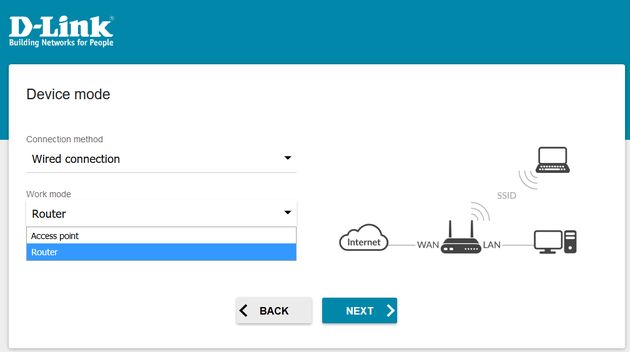

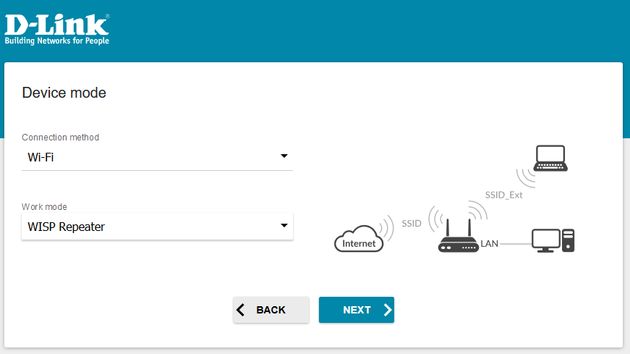

W pierwszych dwóch przypadkach dochodzą jeszcze kolejne tryby pracy. Wybierając połączenie przewodowe możemy zdecydować czy DIR-825/EE będzie pracował jako router WiFi czy punkt dostępowy. Z kolei konfigurując połączenie bezprzewodowe D-Link może pełnić rolę: klienta AP, repeatera a także repeatera WISP.

Podczas prezentacji rozwiązania skupimy się na pracy D-Linka jako router WiFi, ponieważ w takiej konfiguracji będzie najczęściej wykorzystywany. W zakresie obsługi przewodowego połączenia WAN DIR-825/EE pozwala na skorzystanie z następujących typów ustawień i funkcji:

• Statyczny i dynamiczny adres IPv4
• Statyczny i dynamiczny adres IPv6
• PPPoE i PPPoE IPv6
• PPPoE DualStack
• PPTP i L2TP
• Router pozwala także na obsługę TR-069, co może ułatwić jego konfiguruję przez dostawców internetowych zamiast przez użytkownika
• Wykorzystanie usługi DDNS i dostęp do kilkunastu różnych dostawców DDNS
• Obsługę IPSec i tworzenie bezpiecznych tuneli pomiędzy segmentami sieci

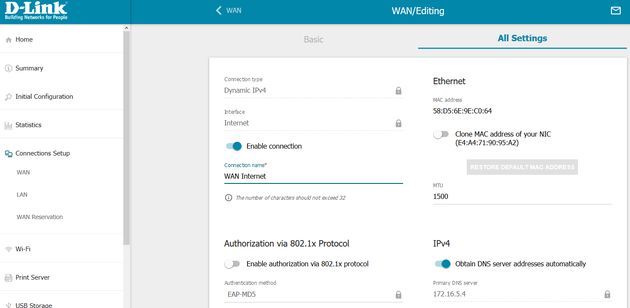

W zawansowanych opcjach konfiguracji połączenia WAN znajdziemy wiele dodatkowych parametrów. Prócz standardowych elementów jak adresacja IP, adresy serwerów DNS czy klonowanie MAC producent zadbał także o możliwość zestawienia połączenia z łączem z autoryzacją 802.1x. Możemy także włączyć NAT, zaporę sieciową, RIP, aktywować odpowiedzi na zapytania ICMP oraz izolować połączenie.

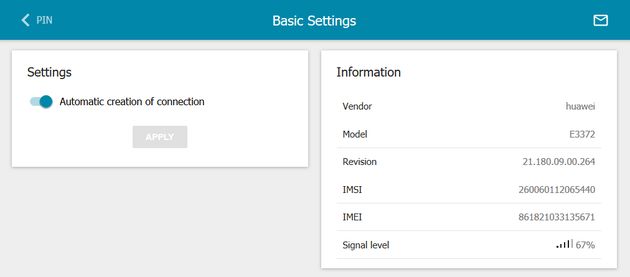

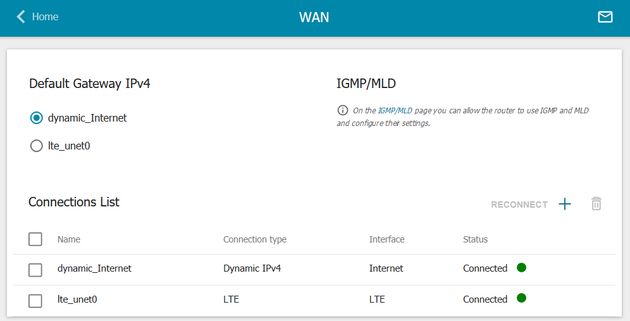

A jeśli chcielibyśmy wykorzystać dwa połączenia WAN? Jest to możliwe dzięki portowi USB i podłączeniu modemu 3G/LTE do routera. W konfiguracji portów WAN pojawi się dodatkowy interfejs. Z kolei w zakładce USB Modem możemy określić parametry połączenia komórkowego i sprawdzić  jego status.

Mając skonfigurowane i zestawione połączenie 3G/LTE możemy ustawić łącze zapasowe albo po prostu korzystać z połączenia komórkowego jako głównego łącza WAN.

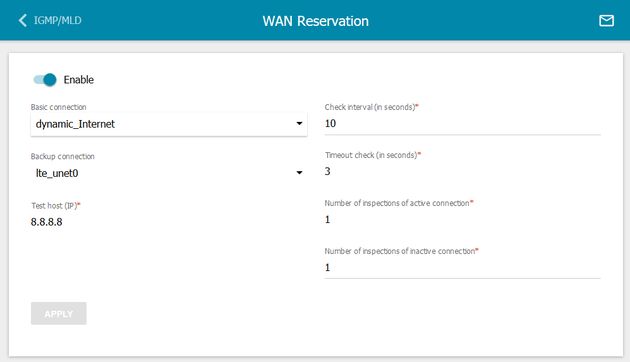

By ustawić łącze zapasowe należy przejść do zakładki WAN Reservation i doprecyzować opcje i warunki przełączenia. Wskazujemy, które połączenie jest połączeniem głównym, a które zapasowym. Sam mechanizm sprawdzania dostępności łącza jest oparty o zapytania ICMP do określonego hosta w internecie. Jeśli host nie będzie dostępny przez określoną liczbę sekund to router automatycznie przełączy się na łącze zapasowe.

D-Linkowi ta czynność wychodzi całkiem sprawnie – zarówno przełączanie na backup, jak i w drugą stronę – gdy tylko pojawiła się odpowiedź z hosta poprzez łącze główne nastąpiło natychmiastowe przełączenie WAN-ów. W trakcie testów symulowaliśmy awarię głównego łącza WAN. Od momenty wykrycia awarii do zestawienia połączeni zapasowego mija mniej niż 10 sekund.

Również w zakresie obsługi sieci LAN znajdziemy nieco więcej funkcji niż w klasycznych routerach domowych. W standardzie znajdziemy:

• Określenie adresacji routera
• Określenie adresacji i maski sieci
• Nazwę routera
• Ustawienia serwera DHCP i czas dzierżawy
• Statyczną rezerwację adresów IP
• Obsługę sieci LAN z wykorzystaniem protokołu IPv6

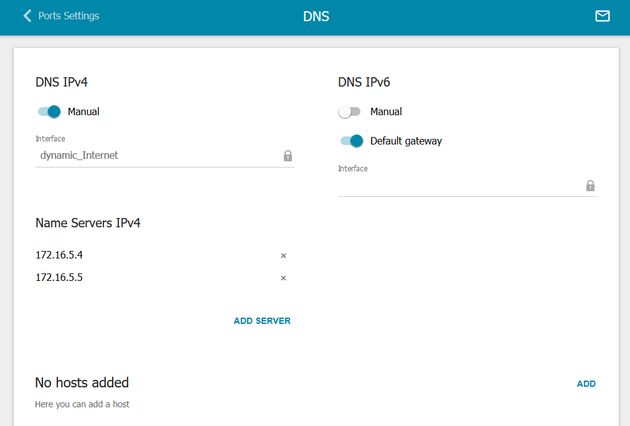

Prócz powyższych opcji D-Link zadbał jeszcze o dwie funkcje przydatne w nieco bardziej rozbudowanych środowiskach. Chodzi o dwie funkcje: DNS Relay oraz DHCP Relay. W pierwszym przypadku przy nieaktywnym ustawieniu korzystać z DNS-ów dostarczonych od operatora (zewnętrzne serwery DNS będą tłumaczyć nazwy). Włączając opcję możemy samodzielnie ustawić odpowiednie adresy serwerów DNS.

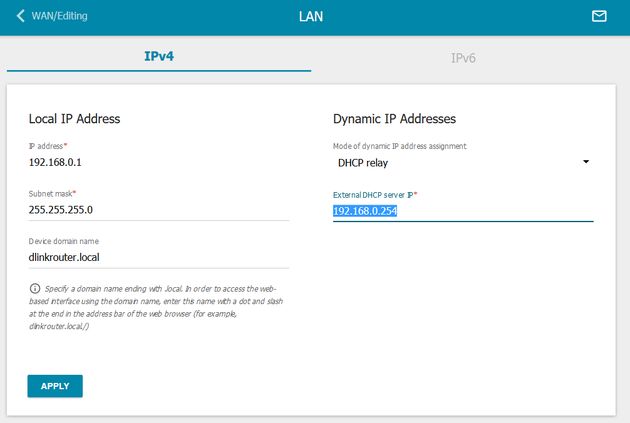

W przypadku DHCP Relay rozwiązanie działa na nieco innej zasadzie. W większości przypadków domowe routery z WiFi pełnią jednocześnie rolę serwerów DHCP. To normalne i wygodne rozwiązanie dla sieci, w których nie ma rozbudowanej infrastruktury. Jeśli jednak w naszej sieci obecny jest serwer DHCP to aktywacja DHCP Relay pozwoli na wskazanie zewnętrznego adresu serwera DHCP

Do dyspozycji mamy także możliwość przypisywania określonych portów przełącznika do VLAN. Ta funkcjonalność może być przydatna m.in. w przypadku konfiguracji np. urządzeń VoIP czy usług IP TV. Pozwala także (choć w ograniczonym stopniu) na częściową segmentację sieci, ale i dostarczanie usług IPTV od ISP.

Obsługę sieci LAN wzbogacono także o wiele dodatkowych narzędzi. Wśród nich te standardowe jak przekierowanie portów, obsługę routingu statycznego, UPnP czy ALG. Znajdziemy także bardziej przydatne narzędzia jak np.:

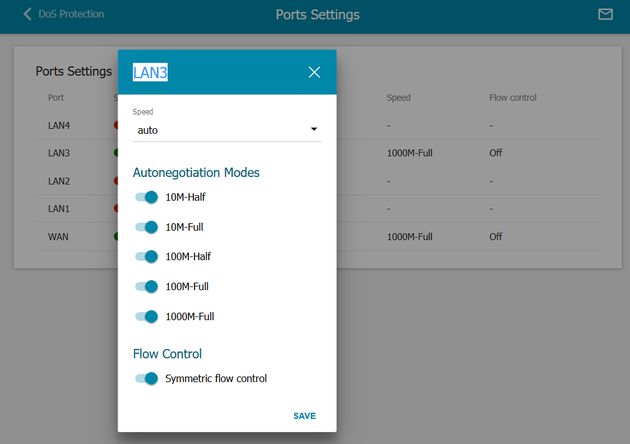

• Ustawienia szybkości portu WAN oraz portów LAN

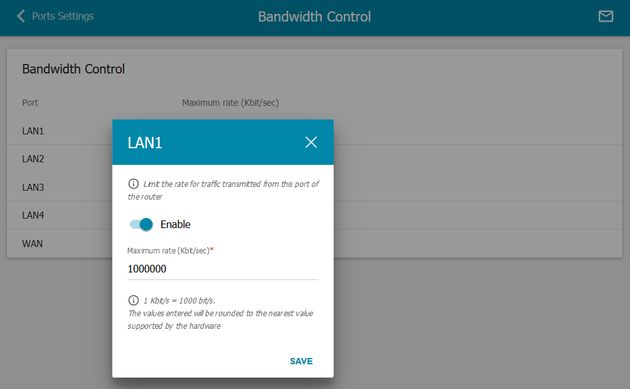

• Limitowanie szybkości połączenia portów LAN przełącznika
• Segmentację ruchu LAN – możliwość blokowania ruchu sieciowego pomiędzy określonymi portami przełącznika
• Ciekawym elementem (z punktu widzenia początkującego użytkownika) będzie opcja Redirect. W przypadku problemów z połączeniem, brakiem fizycznego połączenia lub braku konfiguracji routera D-Link będzie wyświetlał odpowiedni komunikat zamiast zwykłej strony błędu.

Zaprezentowaliśmy możliwości routera w zakresie sieci LAN oraz WAN. Pora przyjrzeć się rozwiązaniom, jakie oferuje D-Link, jeśli chodzi o obsługę sieci WiFi i pozostałych elementów.

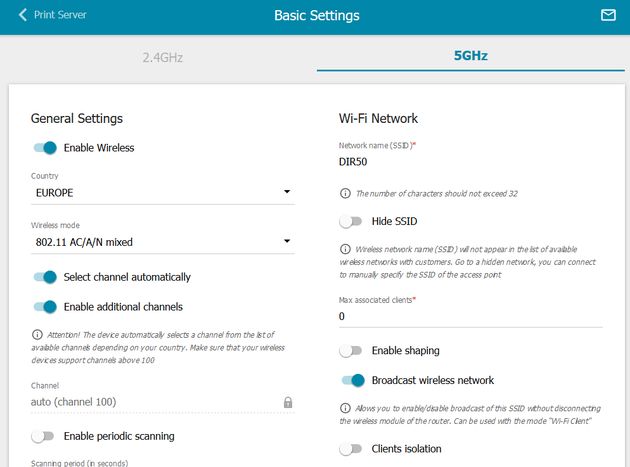

Ustawienia sieci bezprzewodowych znajdują się w sekcji WiFi. Podstawowe parametry dla częstotliwości 2,4 oraz 5 GHz to m.in.:

• Włączenie lub wyłączenie sieci WiFi
• Określenie kraju oraz trybu pracy sieci
• Ustawienie kanału oraz możliwość automatycznego wyboru kanału i okresowego skanowania i jego zmiany w przypadku nadmiernych zakłóceń
• Określenie nazwy sieci i ukrywanie rozgłaszania nagłówka
• Ciekawą opcją jest możliwość ograniczenia liczby klientów podłączanych do danego pasma
• Dzięki opcji shaping możemy nakładać limity szybkości transmisji w sieci WiFi
• Izolowanie klientów

W zakresie bezpieczeństwa mamy do dyspozycji zarówno mechanizmy WEP jak i WPA i WPA2 PSK. Oczywiście możemy także autoryzować klientów z wykorzystaniem serwera RADIUS.

W DIR-825/EE zaimplementowano także dodanie dodatkowych sieci bezprzewodowych. To idealne rozwiązanie na utworzenie sieci gościnnej dla gości. Przy tworzeniu sieci możemy dodatkowo zaznaczyć opcję „Enable guest network” by izolować klientów w tej sieci. Dzięki sieci gościnnej możemy odseparować ruch sieciowy od naszej sieci macierzystej i ograniczyć dostęp do jej zasobów.

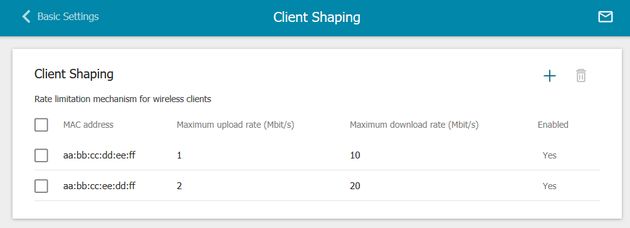

Oprócz wspomnianego wcześniej kształtowania ruchu w sieci bezprzewodowej możemy nałożyć dodatkowe ograniczenia na poszczególnych klientów w sieci WiFi. Wystarczy wejść w zakładkę Client Shaping i na podstawie adresów MAC określić limity szybkości pobierania i wysyłania danych. Nie jest to może QoS z prawdziwego zdarzenia, ale biorąc pod uwagę zarówno Shaping jak i Client Shaping i implementując je w domu możemy liczyć na całkiem sprawnie działający mechanizm.

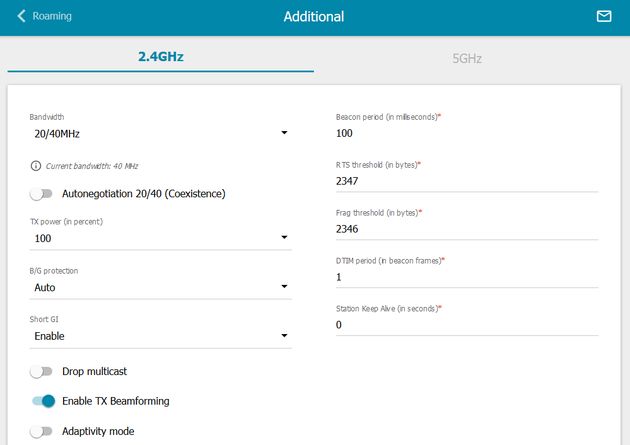

Oczywiście D-Link nie zapomniał o zaawansowanych opcjach sieci WiFi. W sekcji Additional znajdziemy takie przydatne ustawienia jak:

• Szerokość kanału
• Moc nadawania
• Aktywacja 20/40 MHz coexistance zmniejszające zakłócenia od innych sieci wiFi
• Włączenie krótkiego GI i beamforming
• Zmianę progu fragmentacji czy beacon
• Możemy także włączyć roaming, WMM oraz filtrowanie adresów MAC

W DIR-825/EE producent zadbał również o bezpieczeństwo korzystania z sieci LAN, WAN, jak i WiFi. Użytkownik do dyspozycji ma filtrowanie IP, w którym możemy blokować ruch przychodzący i wychodzący dla określonych adresów IP oraz portów.

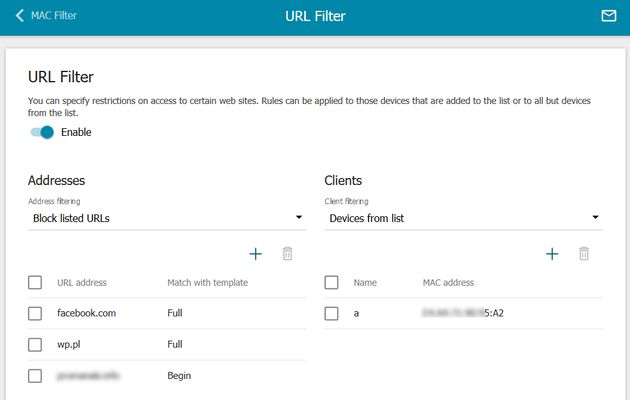

Możemy także filtrować adresy MAC i blokować im dostęp do naszej sieci LAN. Router został wyposażony w prosty filtr adresów URL umożliwiający blokowanie określonych storn. Co ciekawe mechanizm można przypisać do określonych urządzeń w sieci LAN. Zatem może on pominąć np. komputer rodziców a być aktywny na urządzeniach dzieci.

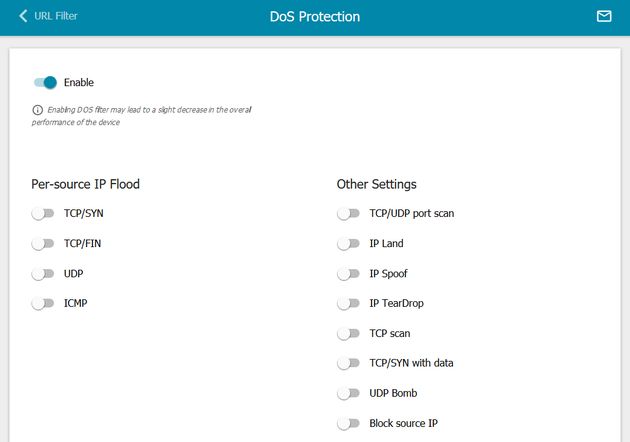

Aktywując ochronę DoS mamy do dyspozycji kompletny zestaw ustawień od skanowania portów, blokowania adresów źródłowych po mechanizmy zapobiegające floodowaniu.

Odejdźmy od tematu bezpieczeństwa i wróćmy na chwilę do dostępu zdalnego. Wspomnieliśmy wcześniej o przekierowaniu portów. Jednak jeśli zależy nam na pełnym dostępie do określonego urządzenia z internetu to możemy go przenieść do strefy DMZ. D-Link wprowadził dodatkowo opcję NAT Loopback umożliwiającą dostęp do maszyny w DMZ po jej nazwie DNS lub publicznym adresie IP będąc wewnątrz sieci LAN.

Na koniec rozszerzmy nieco informacje dotyczące obsługi portu USB. Wspomnieliśmy już o tym, że router obsługuje modemy 3G/LTE w postaci kluczy USB. To jednak nie koniec jego możliwości w tym zakresie.

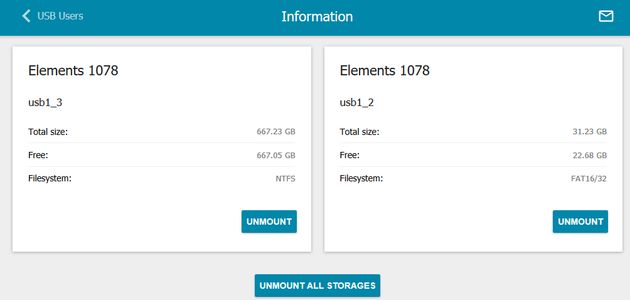

D-Link DIR-825/EE został wyposażony tylko w jeden port USB i to jeszcze w wersji 2.0. A jak się okazuje producent rozbudza apetyt na podłączenie wielu urządzeń USB. Oprócz modemu możemy także wykorzystać nośniki danych — dysk USB czy napęd flash. Router bez problemu rozpoznaje nośniki z wieloma partycjami.

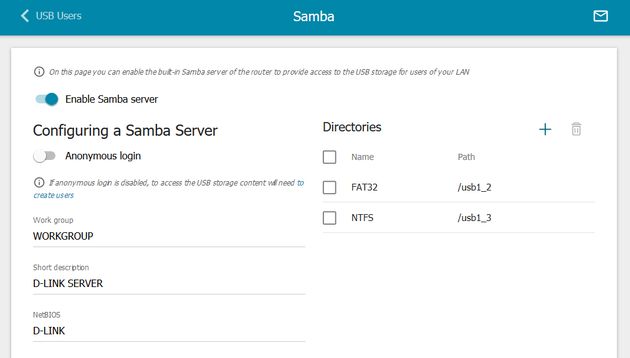

W zakresie obsługi wymiany plików D-Link pozwala na skorzystanie z protokołu CIFS/SMB, a także FTP. Dużym plusem rozwiązania jest możliwość tworzenia wielu kont użytkowników. Dodatkowo możemy określić poziom uprawnień użytkownika na poziomie – tylko odczyt.

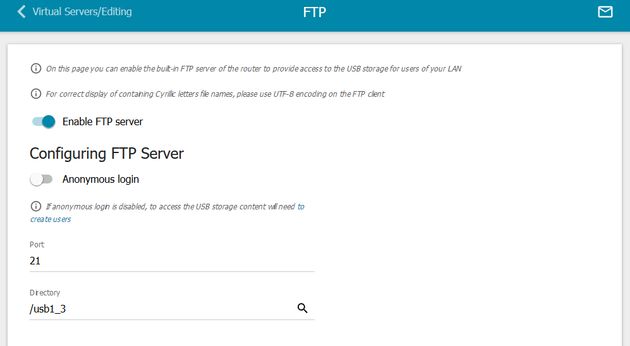

Dostęp do serwera FTP odbywa się z wykorzystaniem tych samych kont co dla połączeń CIFS/SMB. Różnicą jest jedynie konfiguracja przestrzeni dla serwera FTP. Możemy zdefiniować tylko jeden zasób na dane.

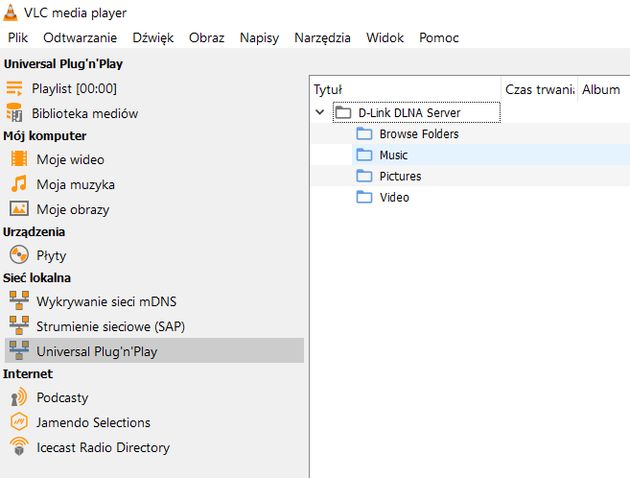

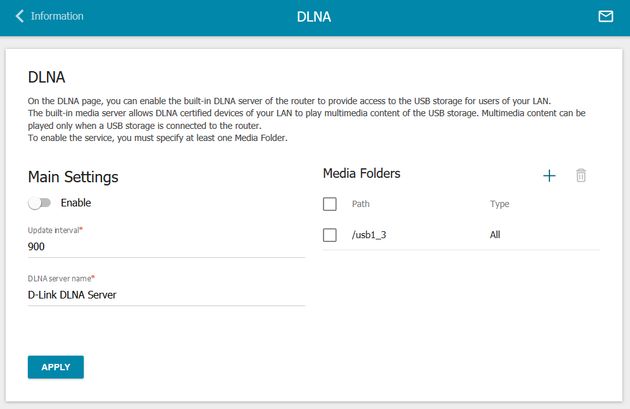

Posiadając udostępnioną przestrzeń dyskową możemy uruchomić jeszcze dwie dodatkowe funkcjonalności. Pierwszą z nich jest serwer DLNA. Konfiguracja sprowadza się do określenia miejsca przechowywania poszczególnych typów plików multimedialnych. Potem wystarczy uruchomić aplikację lub urządzenie obsługujące DLNA i przeglądać zawartość serwera.

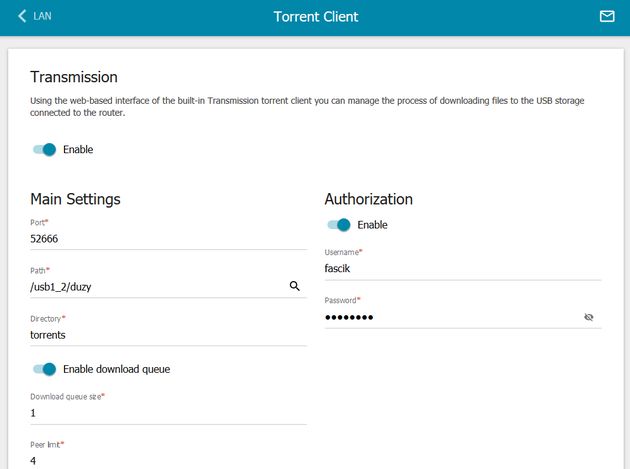

Drugą aplikacją jest klient sieci torrent. W zakresie konfiguracji mamy do dyspozycji psanel ustawioen z możliwością wskazania powierzchni przechowywania plików i autoryzacją do klienta.

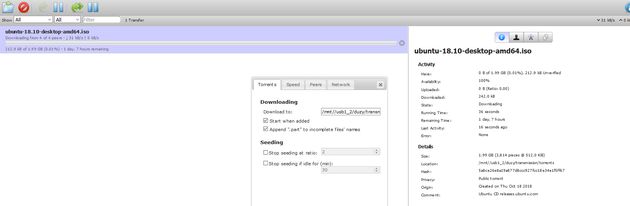

Po zalogowaniu możemy korzystać ze znanego klienta P2P – Transmission w wersji 2.92.

Pozostaje odpowiedzieć na pytanie czy jeden port USB da się rozszerzyć wykorzystując hub USB? I tak i nie. Sprawdziliśmy jak router zachowa się w przypadku podłączenia kilku urządzeń jednocześnie do aktywnego (własne zasilanie) huba USB. Nie mieliśmy problemów z przyłączeniem kilku nośników danych. Problem pojawia się w momencie podłączenia do huba modemu USB. Urządzenie jest prawidłowo widoczne w menu routera. I tyle. Pomimo wielu prób nie udało nam się zestawić połączenia internetowego z modemem wpiętym w huba. Ten sam modem z tymi samymi ustawieniami błyskawicznie łączy się z internetem, gdy podłączymy go bezpośrednio do portu USB routera.

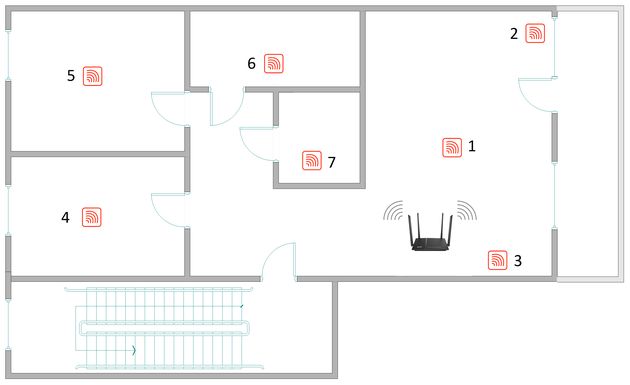

Procedurę testową wydajności sieciowej i pokrycia sygnałem sieci bezprzewodowej wykonaliśmy w pomieszczeniu o powierzchni około 63 m2 (7x9 m). Plan pomieszczeń oraz umieszczenie routera przedstawia poniższy schemat.

Pomiaru dokonywaliśmy w 7 punktach testowych. W punktach 1-7 badaliśmy poziom sygnału (dBm) a także prędkość pobierania (Mb/s) i wysyłania (Mb/s) plików do komputera podłączonego do portu ethernet. Do pomiarów szybkości pracy na częstotliwości 2,4 i 5 GHz wykorzystaliśmy kartę Asus PCE-AC88.

HP ProLiant MicroServer N36L

• System operacyjny: Windows Server 2008 R2 64-bit
• Procesor AMD Athlon II NEO N36L
• Pamięć RAM: 8 GB
• Dysk twardy: RAID 0 (2 x 2 TB Seagate)
• Sieć Ethernet Intel Dual Link
• Sieć WiFi - Asus PCE-AC88

Lenovo ThinkPad T460s (praca jako klient/serwer dla badania sieci WiFi)

• System operacyjny: Windows 8.1
• Procesor Intel Core i5 4200U 1,6 GHz
• Pamięć RAM: 8 GB
• Dysk twardy: Samsung SSD
• interfejs gigabitowy ethernet

Router D-Link DIR-825/EE

• połączenia gigabitowe ethernet - full duplex
• połączenie gigabitowe
• połączenia WiFi - ustawiane w zależności od typu testu.

Choć mamy do czynienia z niedrogim urządzeniem, to okazuje się, że producent nie skąpił starań w zakresie wydajności połączeń przewodowych. Szybkość transmisji danych LAN-WAN wynosi: 937 Mb/s (wysyłanie), 942 Mb/s (pobieranie). W sieci lokalnej transfery są nieco wyższe: 943 Mb/s wysyłanie oraz 944 Mb/s pobieranie. Router świetnie radzi sobie z obsługą wielu sesji. W trakcie testów liczba możliwych do nawiązania sesji pomiędzy LAN a WAN wyniosła 14633. W sieci LAN ta wartość jest blisko dwukrotnie wyższa: 26742.

Testy sieci bezprzewodowej wykonaliśmy z użyciem karty sieciowej Asus PCE-AC88. Szybkość transmisji danych mierzyliśmy oddzielnie dla pasma 2,4 i 5 GHz (górne kanały). Do testów standardowo wybraliśmy 7 punktów testowych. Dla obydwu częstotliwości D-Link prezentuje naprawdę dobre wyniki. Analizując szybkości danych łatwo dojść do wniosku, że pasmo 2,4 GHz należy przeznaczyć dla mniej wymagających transmisji danych - np. IoT czy smartfony. Z kolei pasmo 5 GHz z uwagi na znacznie wyższe szybkości będzie idealne m.in. do strumieniowania multimediów, pobierania plików lub tworzenia kopii zapasowych.

Pokrycie zasięgiem dla częstotliwości 2,4 oraz 5 GHz prezentują poniższe grafiki. W przypadku pasma 2,4 GHz wyraźnie da się zauważyć bardzo dobrą dystrybucję sygnału sieci bezprzewodowej. Minimalny poziom wyniósł zaledwie -53 dBm. Z kolei dla częstotliwości 5 GHz obserwujemy wyraźny spadek siły sygnału w punkcie pomiarowym nr 5. Najniższa wartość to -68, w centralnym miejscu punktu pomiarowego wzrasta o 4 dBm. Bez obaw nawet przy -64 dBm szybkość kopiowania w punkcie 5 wynosiła blisko 250 Mb/s. Oczywiście przy komunikacji z routerem poprzez WiFi w punktach znacznie oddalonych od urządzenia należy brać poprawkę na stosowane urządzenia klienckie.

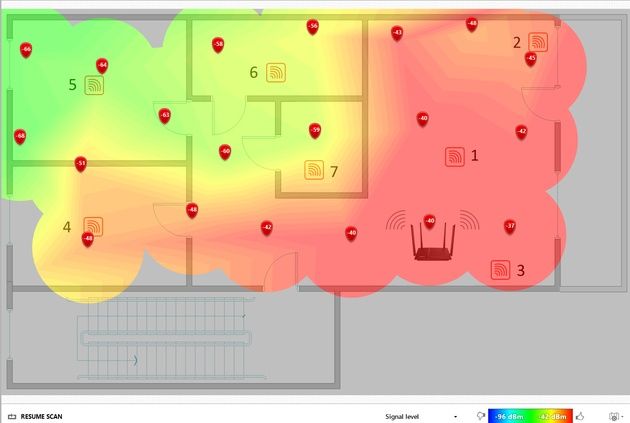

Dystrybucja sygnału - częstotliwość 2,4 GHz

Kliknij na grafikę, aby powiększyć

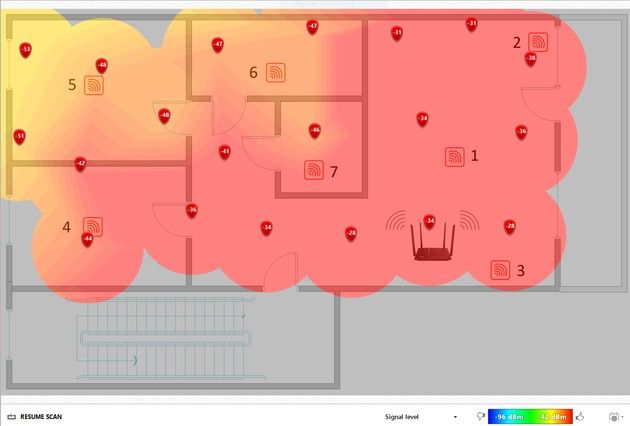

Dystrybucja sygnału - częstotliwość 5 GHz

Kliknij na grafikę, aby powiększyć

Tak wiele możliwości wykorzystania a tylko jeden port USB i to w wersji 2.0. O ile obsługa modemów USB stoi na najwyższym poziomie, możemy także przymnkąć oko na brak pełnej informacji o sposobie konfiguracji drukarki. O tyle transfery danych są niskie. W testowej konfiguracji wykorzystaliśmy nośnik 2,5" WD Elements oraz napędy flash. W obydwu przypadkach szybkość kopiowania danych nie przekraczała 8 MB/s. Ten element wymaga jak najszybszej poprawy ze strony producenta.

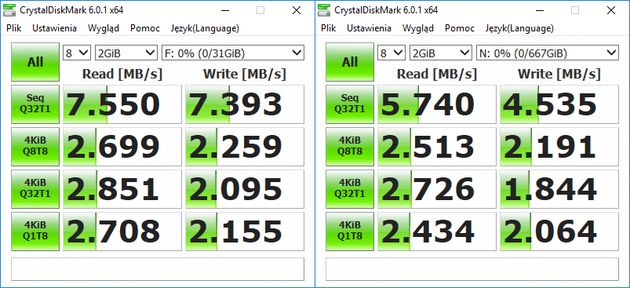

A tak wyglądają wyniki testów syntetycznych z wykorzystaniem CrystalDiskMark. Pierwsza grafika prezentuje test dla FAT32, druga dla NTFS.

Atrakcyjna cena i wiele możliwości konfiguracji. Tak w skrócie można określić DIR-825/EE. Rozwiązanie D-Linka to świetna propozycja dla osób, które oczekują od routera dobrych transferów w niewielkiej sieci LAN i WiFi. Wraz z nowym interfejsem mamy do dyspozycji elastyczny system konfiguracji sieci LAN i WAN oraz wiele trybów pracy. Router powinni także docenić lokalni dostawcy internetu. Dzięki obsłudze TR-069 DIR-825/EE może stać się idealnym urządzeniem abonenckim.

Jednym zdaniem: tani i dobry router do domowej sieci LAN.

• Intuicyjny interfejs WWW
• Wiele trybów pracy, w tym obsługa modemów USB
• Dopracowany mechanizm łącza zapasowego
• Zaawansowane elementy konfiguracyjne - m.in. VLAN, TR-069
• Obsługa IPv6

• Wolne transfery dyskowe
• Tylko jeden port USB
