Gigabyte GA-F2A75-D3H - płyta dla AMD Trinity

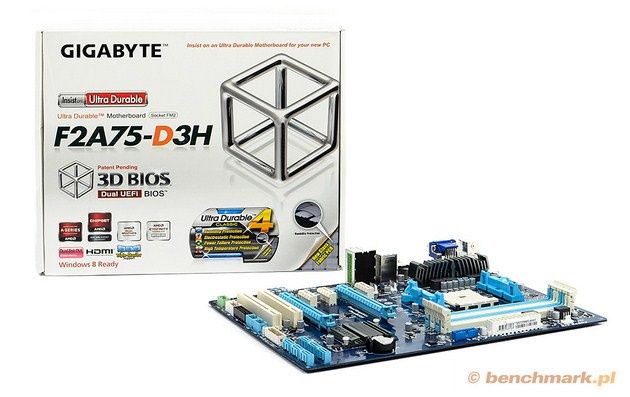

APU firmy AMD, czyli połączenie procesora z wydajnym, zintegrowanym układem graficznym, pozwala na zbudowanie taniego komputera o przyzwoitej wydajności. Aktualna generacja APU o kodowej nazwie Trinity, ma naprawdę niezłe możliwości, zwłaszcza pod względem zintegrowanej grafiki. AMD Trinity korzysta z podstawki FM2, a oferta producentów dotycząca płyt z taką podstawką jest naprawdę bogata. Do naszej redakcji trafiła płyta firmy Gigabyte o nazwie GA-F2A75-D3H oparta na chipsecie AMD A75. Czy zdoła nas czymś zaskoczyć?

Jest to płyta formatu ATX ze średniego segmentu. Została wyposażona we wszystko co potrzeba dla 90% użytkowników, ale w jej wyposażeniu nie uświadczymy wodotrysków, które zresztą często tylko niepotrzebnie podbijają cenę.

Przyjrzeliśmy się dokładnie możliwościom płyty po zainstalowaniu w niej topowego modelu AMD Trinity, czyli A10-5800K. Zapraszamy do zapoznania się z recenzją.

AMD Catalyst:  13.3 beta 2

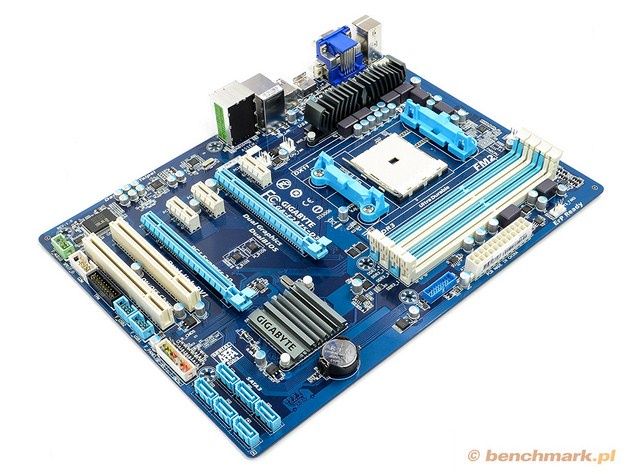

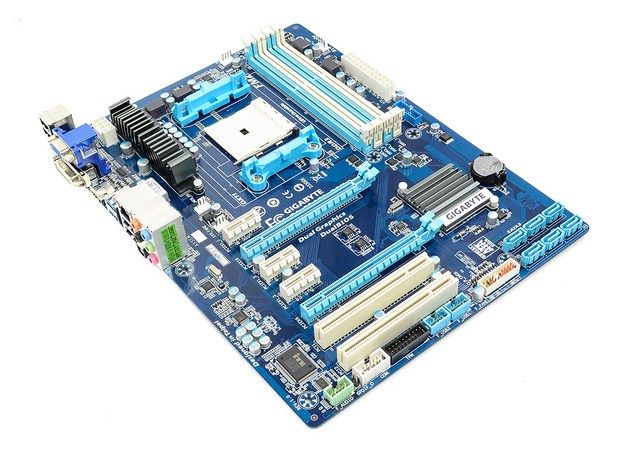

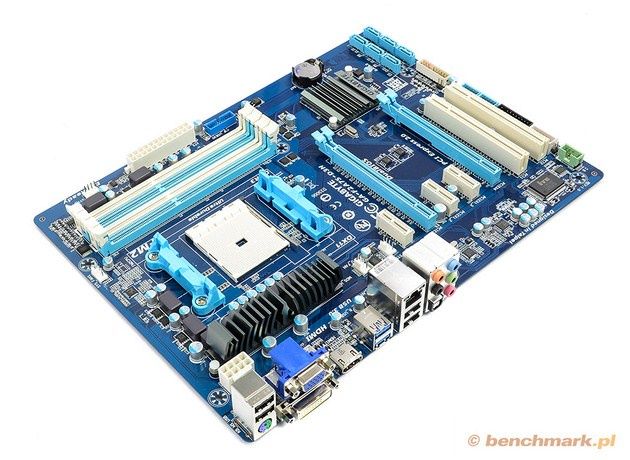

Pomimo, że płyta nie należy do wyższej półki cenowej, to sprawia solidne wrażenie. Sekcja zasilania, pomimo, że nie jest przesadnie rozbudowana to została wyposażona w radiator. Do naszej dyspozycji pozostawiono sporą liczbę slotów i portów.

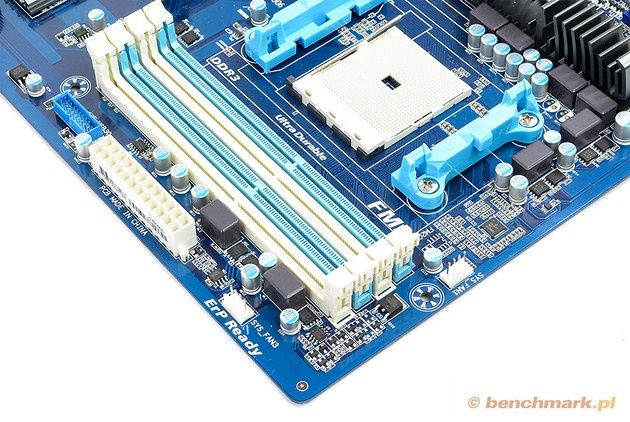

Cztery banki RAM pozwalają na instalację nawet 64GB pamięci. Podstawka FM2 zapewnia obsługę APU Trinity, oraz przyszłych modeli, które mają pojawić się już w czerwcu. Trzy wyjścia obrazu i obsługa technologii Eyefinity (obsługa do trzech monitorów równocześnie) jest niezaprzeczalnym plusem dla użytkowników planujących wykorzystanie konfiguracji wielomonitorowych.

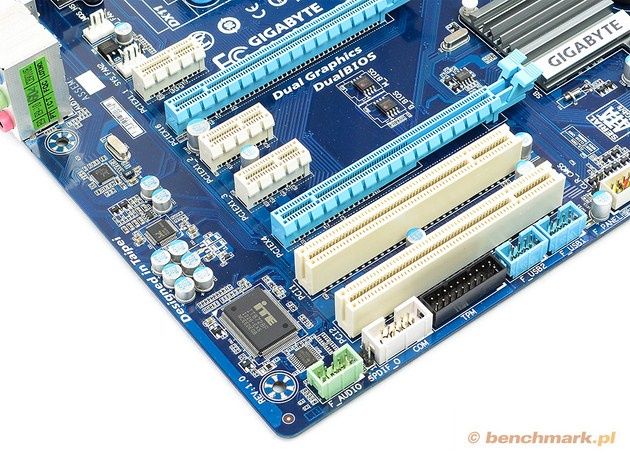

Płyta została wyposażona w dwa sloty PCI Express x16 (niebieskie), z czego jeden działa z pełną prędkością, a drugi jedynie x4. Dodatkowo otrzymujemy trzy sloty PCI Express x1 (białe) oraz dwa sloty PCI.

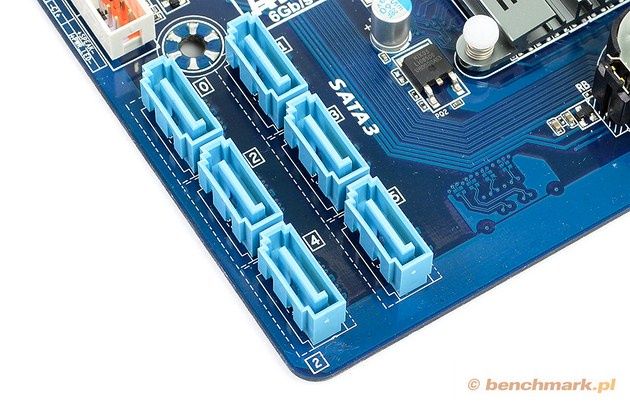

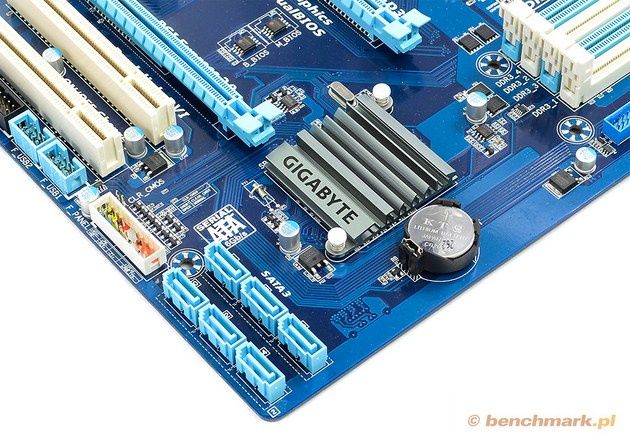

Chipset płyty głównej wyposażony jest w niewielki, ale w zupełności wystarczający radiator. Płyta została wyposażona w sześć portów SATA III (6 Gb/s).

Firma AMD całkowicie zrezygnowała już z przestarzałego rozwiązania, czyli portów SATA w standardzie II (3 Gb/s). Sześć portów SATA III (6 Gb/s) wystarczy praktycznie do każdych zastosowań. Płyta wspiera technologie RAID 0, RAID 1, RAID 10 oraz JBOD.

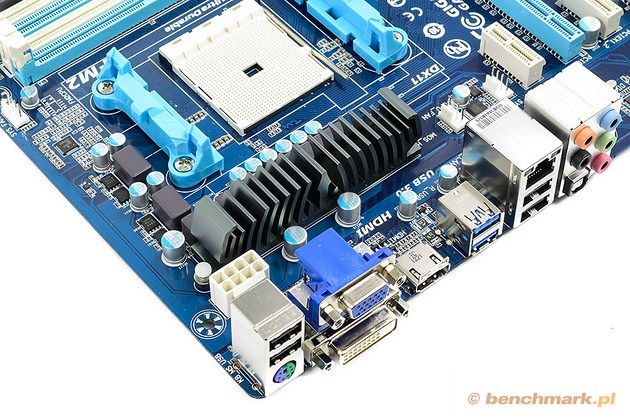

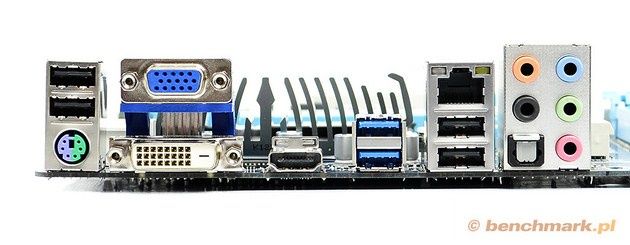

Na tylnym panelu znajdziemy cztery porty USB 2.0 (czarne), dwa porty USB 3.0 (niebieskie - dwa kolejne możemy wyprowadzić za pomocą wyjścia pinowego na PCB), łączony port PS2 (do obsługi klawiatury i myszki starszego typu), jeden port LAN,  trzy porty wyjścia obrazu (D-Sub, DVI-D i HDMI). Do obsługi audio służy optyczny port S/PDIF oraz pięć portów mini-jack.

Testy przeprowadziliśmy w dwóch ustawieniach:

• Taktowanie pamięci RAM 1333 MHz (ustawienia domyślne)
• Taktowanie pamięci RAM 1866 MHz

Wszystkich, którzy chcą porównać działanie swojego komputera do testowanej przez nas platformy zapraszamy do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PC Mark 7 oraz 3D Mark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

Po wynikach 3DMarka 11 dokładnie widać jak olbrzymi wpływ na wydajnośc zintegrowanego układu graficznego ma taktowanie pamięci RAM – bowiem zintegrowany układ graficzny korzysta z tej samej pamięci. Sytuacja będzie podobna w rzeczywistych testach w grach.

Pamięć taktowana 500MHz więcej pozwala na zamianę minimalnych klatek na sekundę na średnie. Oczywiście to wciąż jest zintegrowana grafika, ale jej wyniki na tle konkurencji są po prostu imponujące.

Jak zwykle w płytach Gigabyte zastosowane jest rozwiązanie UEFI DualBIOS, co w praktyce oznacza, że na płycie głównej znajdują się dwa układy zawierające UEFI/BIOS. W razie awarii jednego, do akcji może wkroczyć drugi. UEFI w wykonaniu Gigabyte działa sprawnie i oferuje wszystkie niezbędne opcje. Istnieje możliwość przypisania dla zintegrowanego układu graficznego aż 2GB pamięci.

Płyta nie ma specjalnie rozbudowanej sekcji zasilania, ale posiada na niej radiator i udostępnia wszystkie opcje niezbędne do podkręcania. Gigabyte GA-F2A75-D3H jak najbardziej nadaje się do OC, jednak nie zalecalibyśmy zbyt wielkiego obciążania tej konstrukcji. W przypadku Trinity podkręcanie w dużym stopniu zależy od modelu APU - te które w nazwie posiadają literkę K charakteryzują się odblokowanym mnożnikiem zarówno rdzeni procesora, jak i rdzenia graficznego. Modele bez litery K możemy podkręcać wyłącznie za pomocą zegara BCLK - podkręcamy wtedy równocześnie CPU i GPU. EFI posiada wszystkie opcje niezbędne do OC.

Pobór energii przy wykorzystaniu APU AMD A10-5800K jest dość typowy. Ten topowy model APU doczeka się już wkrótce następcy, bowiem już niedługo firma AMD wprowadzi na rynek kolejną generację APU o kodowej nazwie Richland.

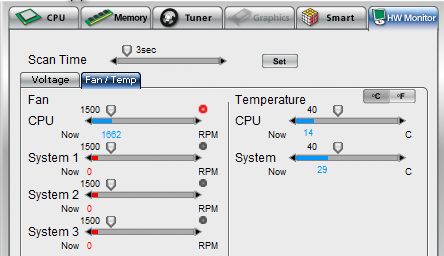

Temperatury w stanie spoczynku

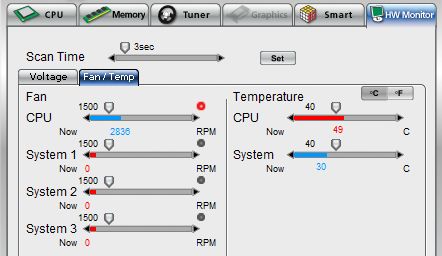

Temperatury w stanie obciążenia

Odczyty w przypadku procesorów AMD jak zwykle są trudne do oceny (14 stopni w stanie spoczynku). Niestety niewiele można na to poradzić i jak widać nawet oprogramowanie dołączane do płyt głównych niewiele tu pomaga.

Gigabyte GA-F2A75-D3H jest przyzwoicie wyposażoną płytą ze średniego segmentu. Z jednej strony nie zachwyca mnóstwem dodatków, z drugiej jest rozsądnie wyceniona i  wyposażona we wszystkie niezbędne technologie.

Trudno tu wskazać cokolwiek, czego brak byłby istotny. Płyta zadowoli większość użytkowników, którzy szukają solidnej podstawy komputera w atrakcyjnej cenie. Do naszej dyspozycji pozostawiono 2 x PCIe x16, 3 x PCIe x1 oraz 2 x PCI. Drugi PCIe x16 działa elektrycznie z prędkością x4, więc płyta niespecjalnie nadaje się do konfiguracji CrossFire. Płyta oddaje nam do dyspozycji 6 portów SATA III oraz 4 USB 3.0 (z czego dwa na tylnym panelu). Dodatkowym atutem są trzy porty wyjścia obrazu oraz wsparcie technologii Eyefinity (Triple Monitor Support).

Gigabyte GA-F2A75-D3H to naprawdę fajna płyta. Jest niedroga i dobrze wyposażona. A właśnie takie modele cieszą się u nas największą popularnością. Na jej podstawie można złożyć tani i wydajny komputer. Podstawka FM2 pozwoli nam wykorzystać zarówno APU AMD Trinity, jak i kolejną generację o kodowej nazwie Richland, której premiera w wersji desktop ma nastąpić prawdopodobnie na początku czerwca.
