Gigabyte Z170-Gaming K3 - dobrze wyceniona płyta dla graczy pod Skylake

Płyty główne dla graczy cieszą się sporym zainteresowaniem zarówno ze strony producentów, jak i samych klientów. Należy jednak pamiętać, że nie są to tylko typowe modele z najwyższych przedziałów cenowych będących poza zasięgiem zwykłego Kowalskiego. Producenci dostrzegają potrzebę konstruowania również tańszych modeli i właśnie takie płyty coraz częściej pojawiają się w ich ofertach.

Mieliśmy już okazje testować droższe płyty główne dla graczy pod procesory Intel Skylake (przykładem tutaj może być chociażby model Gigabyte GA-Z170X-Gaming G1 za grubo ponad 2000 złotych). Tym razem postanowiliśmy sprawdzić czego można się spodziewać po płytach z niższej półki cenowej. Za przykład posłużył nam tutaj model Gigabyte GA-Z170-Gaming K3, a więc jedna z najtańszych tego typu konstrukcji z chipsetem Z170 – jej ceny zaczynają się mniej więcej od 550 złotych.

• Efektowny wygląd (w tym podświetlenie LED)
• Dobrej jakości karta dźwiękowa i sieciowa
• Złącza M.2 i SATA Express dla wydajnych SSD
• Nowoczesne porty USB 3.1

Można więc powiedzieć, że jest wszystko czego powinniśmy oczekiwać od nowoczesnej i niedrogiej płyty głównej dla graczy. Tak przynajmniej wygląda teoria, ale jak jest w praktyce?

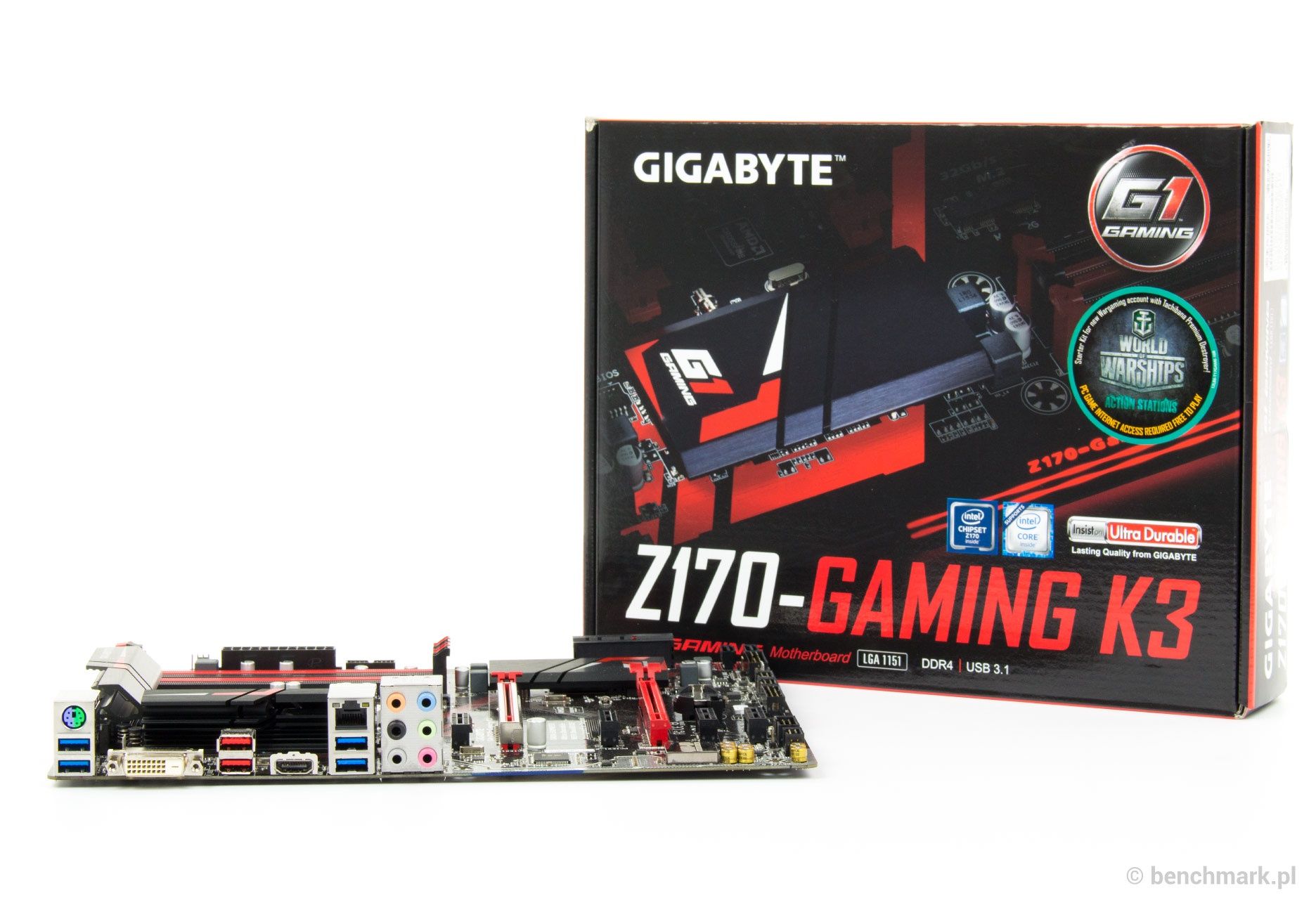

Na przodzie pudełka widnieje zdjęcie radiatora z logiem serii G1 Gaming, do której należy płyta, a w europejskiej wersji dodatkowo umieszczono najlejkę informującą o bonusie do gry World of Warships. Z tyłu standardowo: specyfikacja, opis technologii, zdjęcie płyty i schemat tylnego panelu.

Na wyposażenie składają się:

• 4 kable sygnałowe SATA
• zaślepka tylnego panelu
• adapter G Connector do podłączenia obudowy
• naklejka na wentylator
• zawieszka na drzwi
• kod zaproszeniowy do gry World of Warships
• instrukcja użytkownika
• płyta ze sterownikami i oprogramowaniem

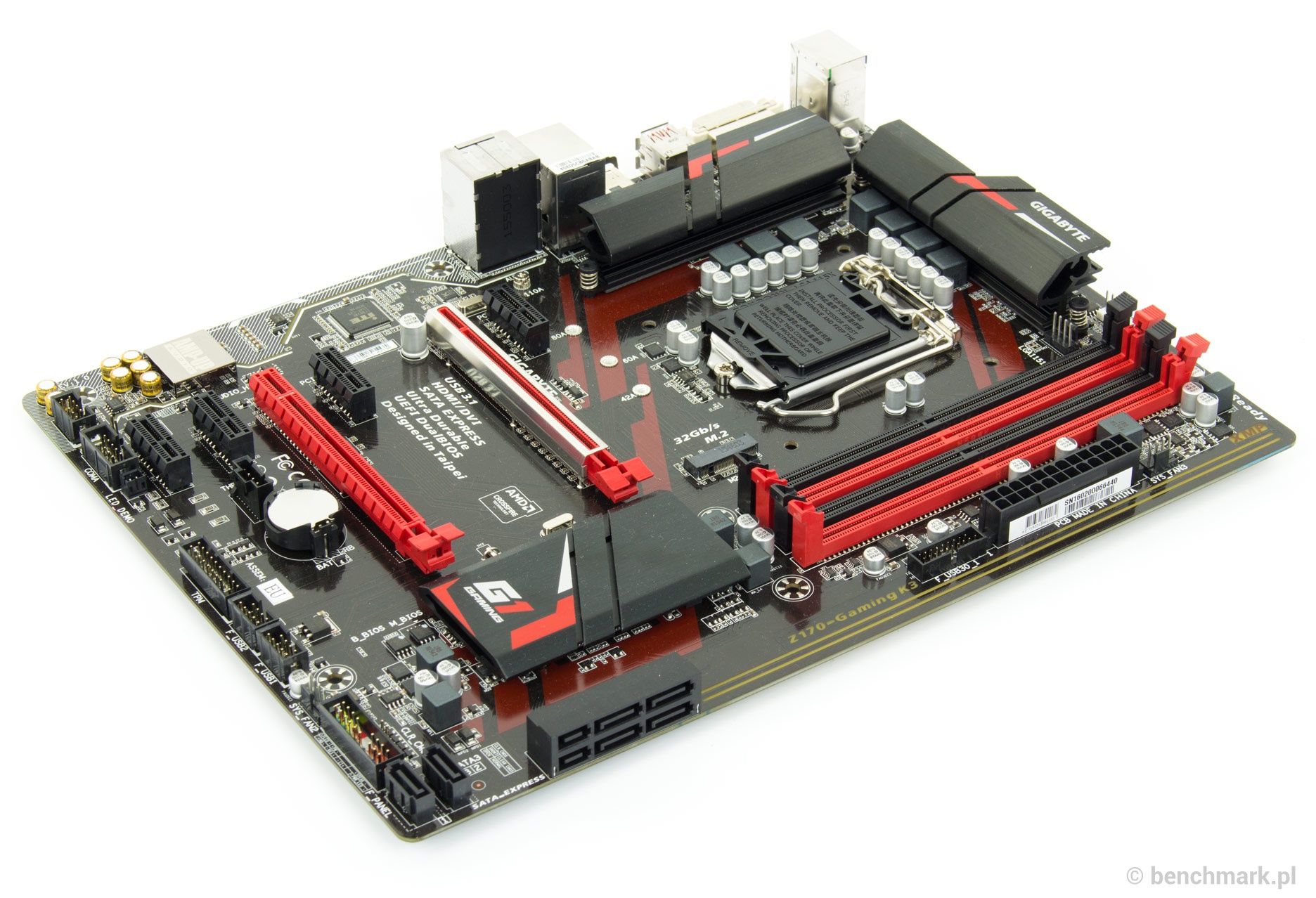

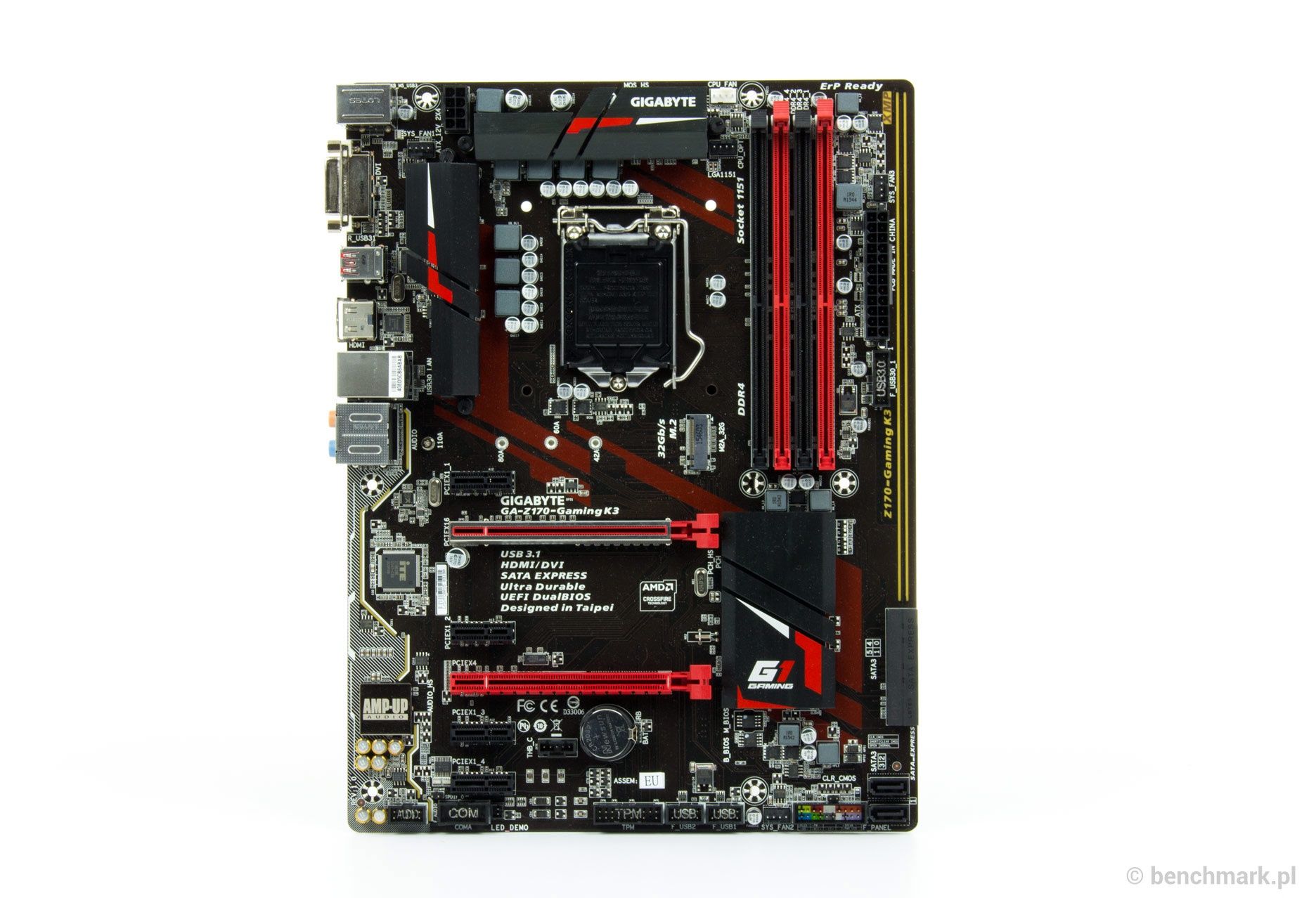

Płyta współpracuje z procesorami Intel Skylake pod gniazdo LGA 1151, a na sekcję zasilania składa się siedem faz chłodzonych dwoma całkiem dużymi radiatorami – szkoda tylko, że zamontowano je na mało stabilnych, plastikowych kołkach.

Jak przystało na model z chipsetem Intel Z170, płyta pozwala na podkręcanie układów z odblokowanym mnożnikiem (dopisek K), lecz niestety wykorzystuje referencyjny generator zegara BCLK i możliwości regulacji taktowania magistrali są trochę bardziej ograniczone aniżeli w droższych konstrukcjach z niereferencyjnym układem. Możemy więc zapomnieć o nieoficjalnym podkręcaniu procesorów z zablokowanym mnożnikiem, bo bez niereferencyjnego regulatora jest to po prostu niemożliwe.

Gaming K3 obsługuje do 64 GB pamięci DDR4 o taktowaniu 2133 MHz, które mogą być umieszczone w czterech slotach. Za zasilanie odpowiada 8-pinowe złącze EPS i 24-pinowe ATX, a w okolicy banków pamięci znajdziemy pinowe złącze USB 3.0 oraz trzy 4-pinowe złącza do podłączenia wentylatorów. Czwarte złącze do podpięcia wentylatora ulokowano przy radiatorach.

Cechą rozpoznawczą opisywanego modelu jest czerwone podświetlenie LED dolnej krawędzi laminatu. W BIOSie możemy ustawić czy podświetlenie ma migać w rytm muzyki, spokojnie pulsować lub być cały czas włączone. Jeżeli jednak komuś nie odpowiada takie upiększenie, można je także wyłączyć.

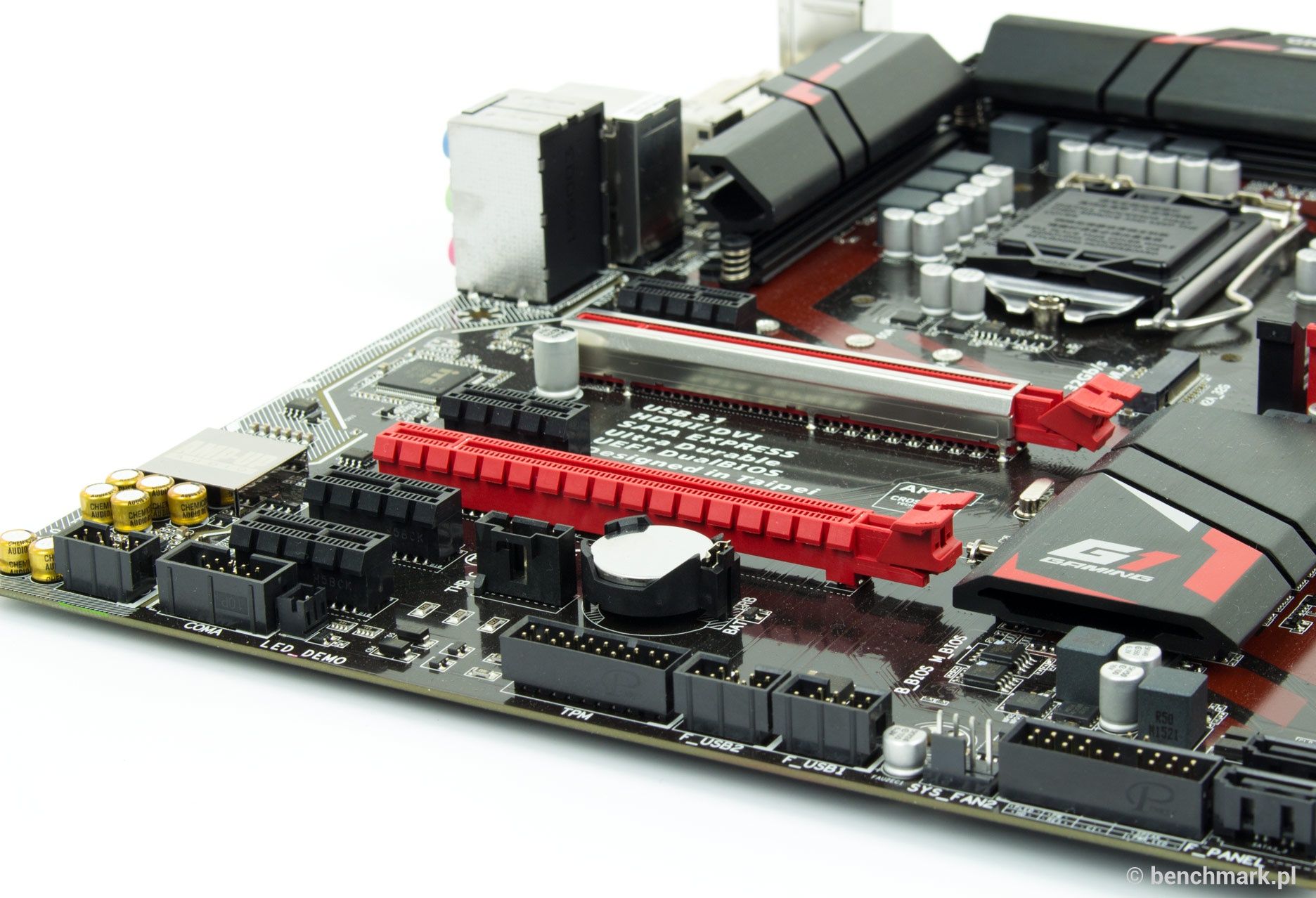

Do dyspozycji oddano sześć slotów PCI-Express: cztery 3.0 x1, jeden 3.0 x4 i jeden 3.0 x16. Można zatem połączyć dwie karty graficzne w trybie CrossFireX. Główny slot PCI-Express 3.0 x16 został wzmocniony metalową obudową, natomiast po lewej stronie PCI-Express 3.0 x4 znajduje się pinowe złącze Thunderbolt do podłączenia specjalnej karty rozszerzeń z tym złączem, a także bateria podtrzymująca ustawienia BIOSu.

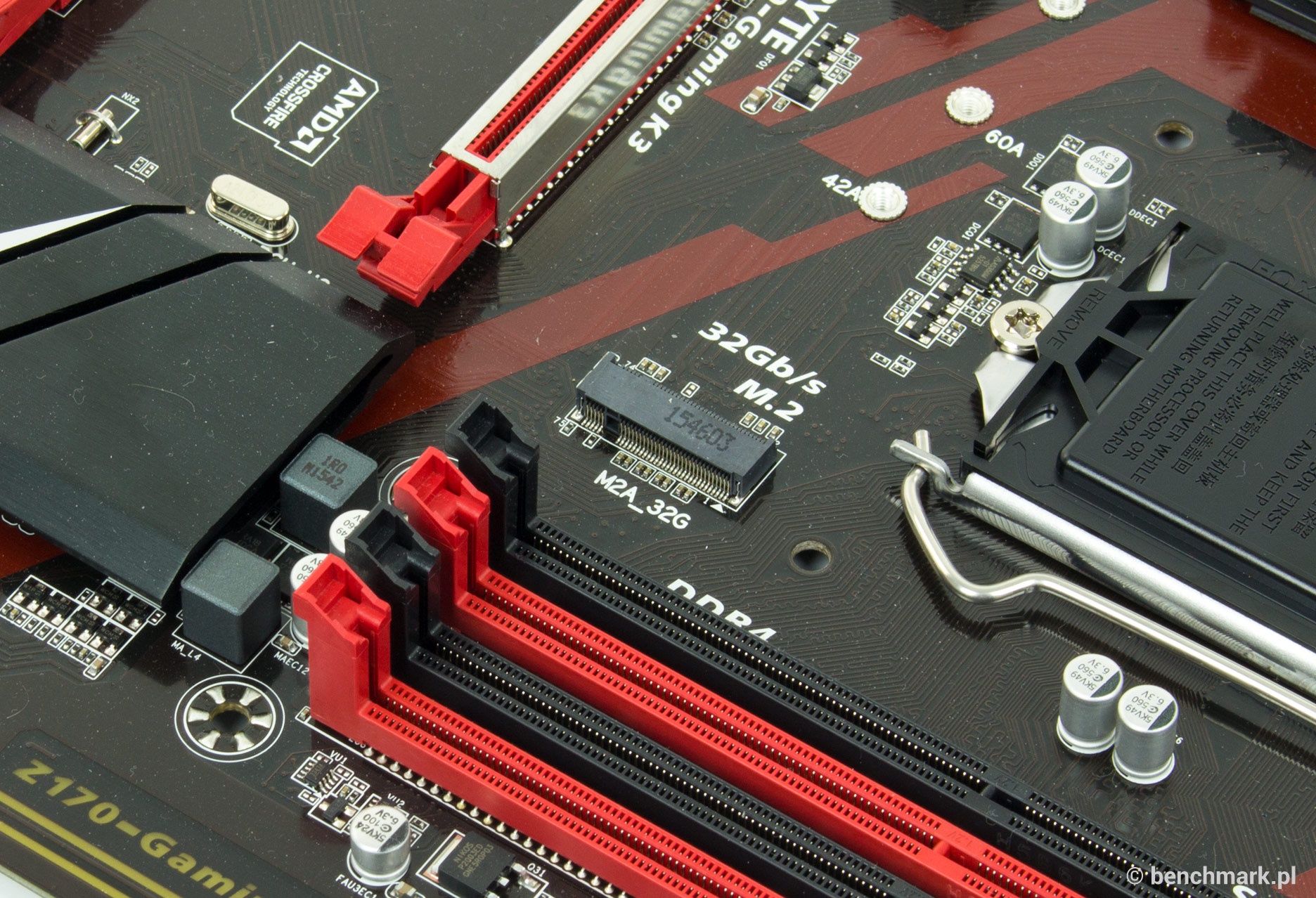

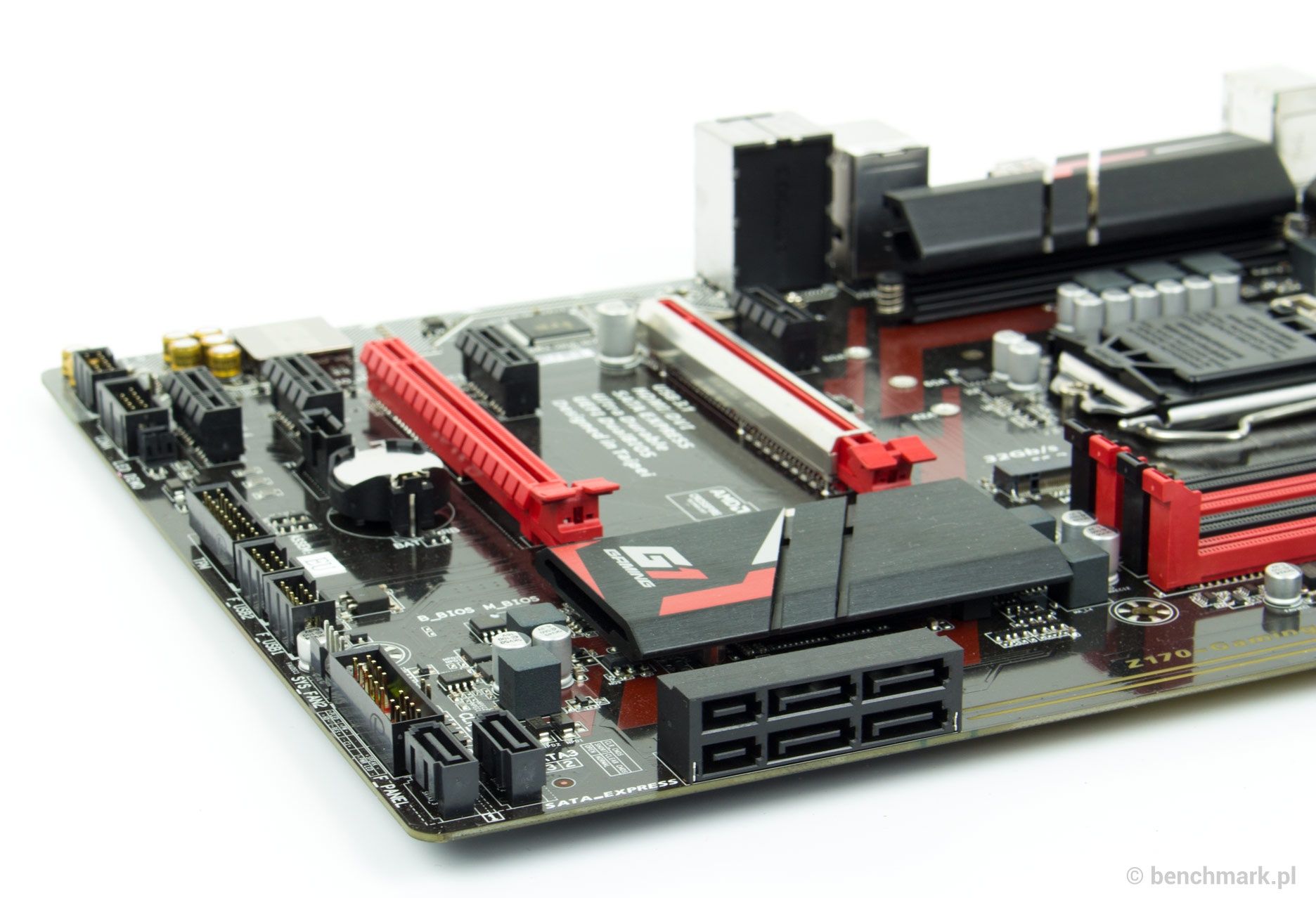

Radiator przykrywający chipset Z170 zdobi logo serii G1 Gaming, natomiast poniżej ulokowano dwa równoległe do płyty złącza SATA Express 16 Gb/s, z których każde może działać jak dwa SATA 6 Gb/s. Z kolei po lewej stronie, w rogu płyty znajdują się dwa, tym razem prostopadłe złącza SATA 6 Gb/s. Po lewej stronie podstawki producent umieścił gniazdo M.2 32 Gb/s dla nośników PCI-Express NVMe lub SATA o długościach 42, 60, 80 lub 110 mm.

Lewa krawędź laminatu mieści następujące złącza pinowe: AUDIO, S/PDIF Out, COM, TPM oraz dwa USB 2.0. Dodatkowo umieszczono dwie kości BIOS (UEFI Dual BIOS) wraz ze zworką Clear CMOS do resetowania ustawień, 4-pinowe złącze dla wentylatora oraz piny do podłączenia panelu obudowy.

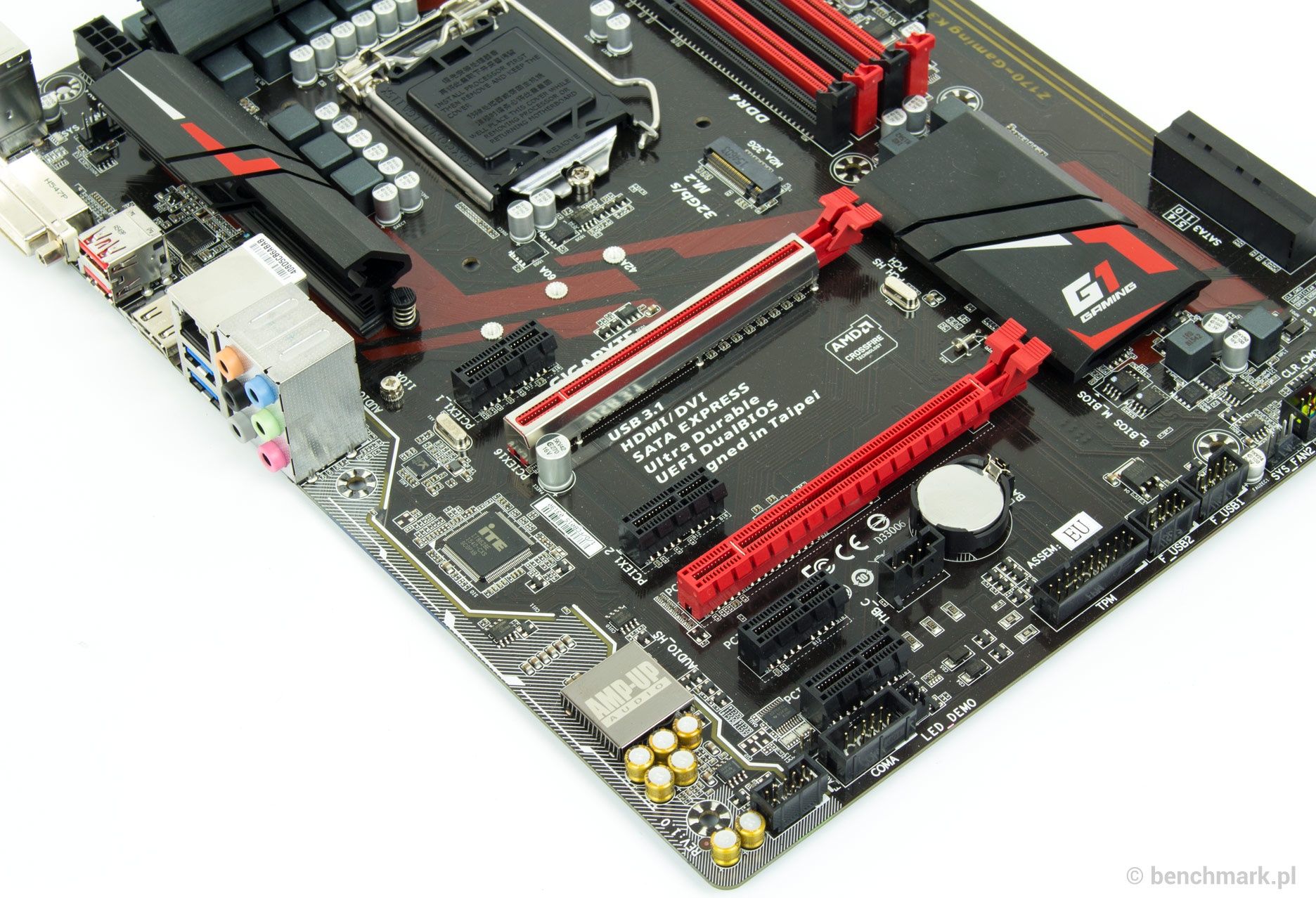

Standardowym kodekiem audio w płytach z dopiskiem „gaming” zazwyczaj jest Realtek ALC1150 - tak jest i tym razem. Nie mogło jednak zabraknąć podświetlanej ścieżki oddzielającej sekcję audio od reszty płyty oraz specjalnych kondensatorów, w tym przypadku są to modele Nippon Chemicon. Możemy więc liczyć na jeszcze lepszą jakość dźwięku niż w przypadku "gołego" kodeka ALC1150.

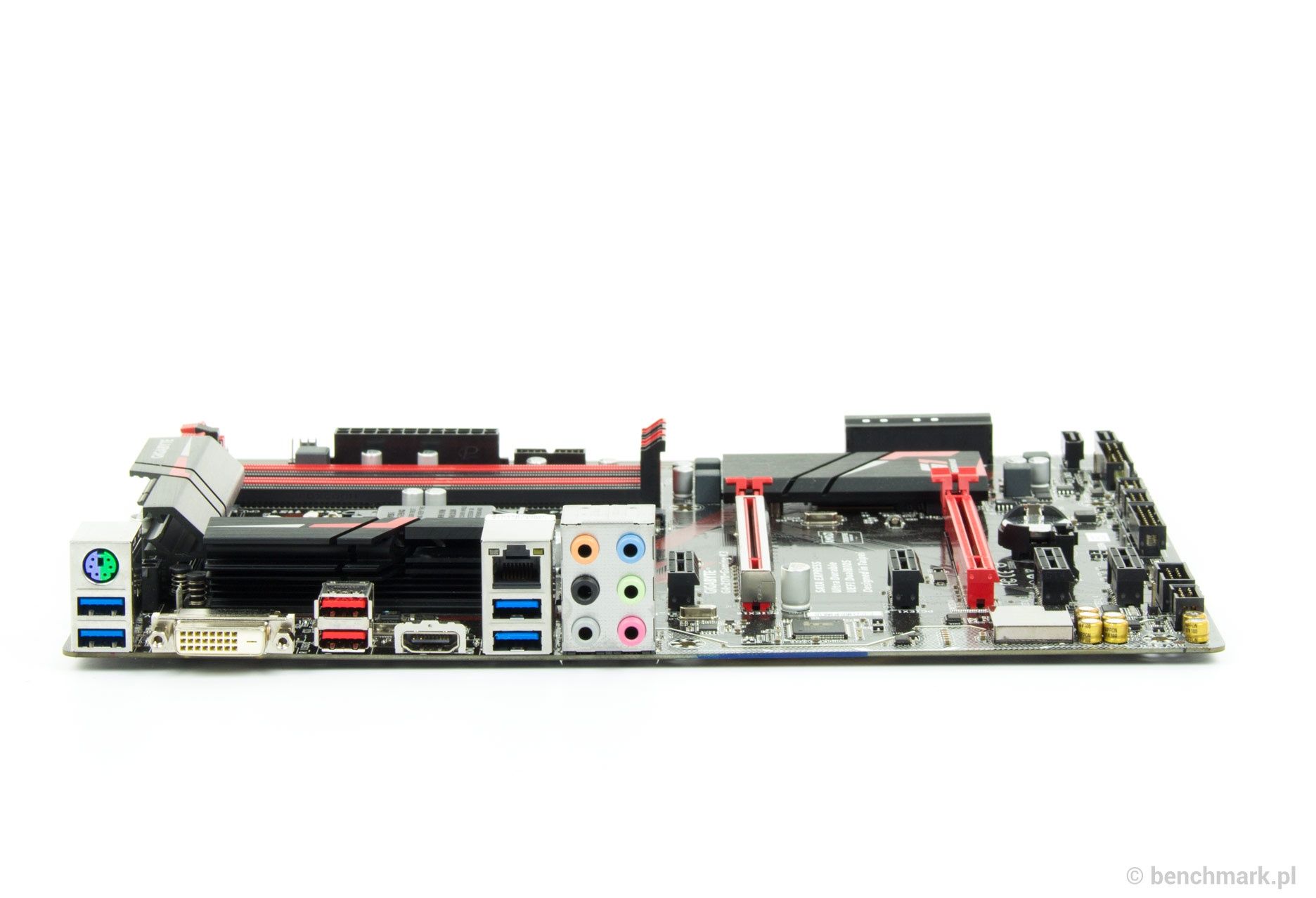

Na tylnym panelu znajdziemy następujące złącza: PS/2 dla klawiatury lub myszy, cztery USB 3.0, dwa USB 3.1 (odpowiada za nie kontroler ASMedia ASM 1142), DVI-D (brak obsługi D-Sub przez adapter), wyjście HDMI 1.4, RJ-45 oraz sześć minijack układu dźwiękowego. Zastosowana "sieciówka" to układ Rivet Networks Killer E2201 (wcześniej znany jako Qualcomm Atheros Killer E2201), który został zoptymalizowany pod kątem gier multiplayer - teoretycznie powinien więc oferować mniejsze opóźnienia przy rozgrywce sieciowej.

• System operacyjny: Windows 8.1 64-bit
• Sterowniki Intel: Intel Graphics Driver 20.19.15.4364

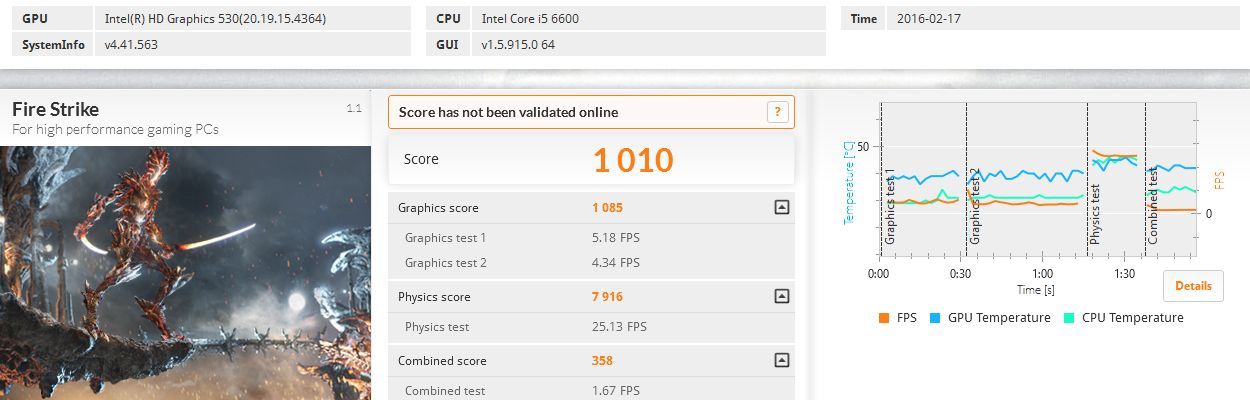

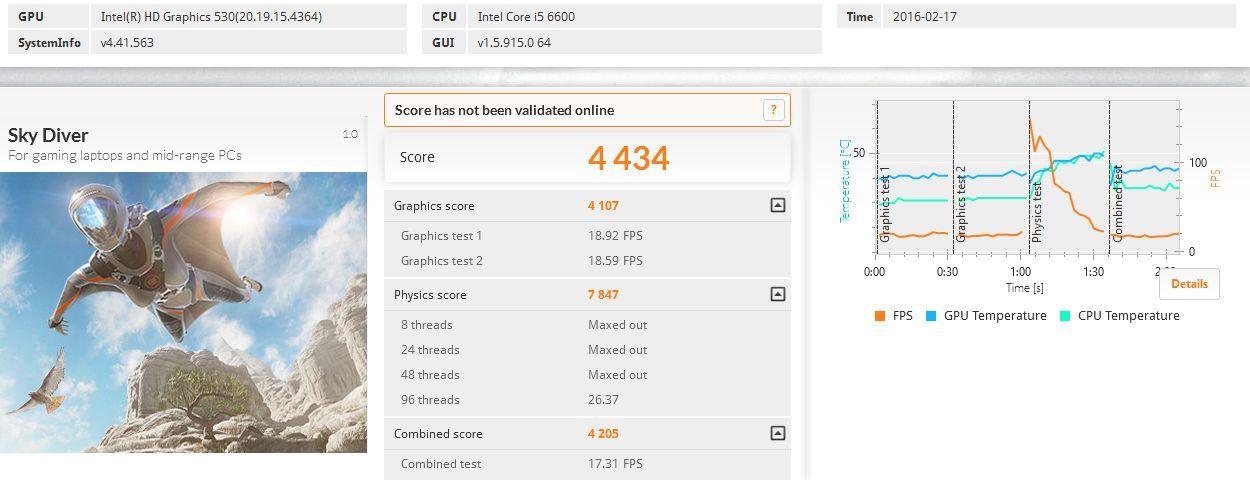

W testach wykorzystaliśmy najnowszą wersję benchmarka 3DMark. Pomiary przeprowadziliśmy dla platformy z procesorem Intel Core i5-6600 i zintegrowanym układem graficznym Intel HD 530.

Wydajność komputera na bazie płyty głównej Gigabyte GA-Z170-Gaming K3 bez większych zastrzeżeń.

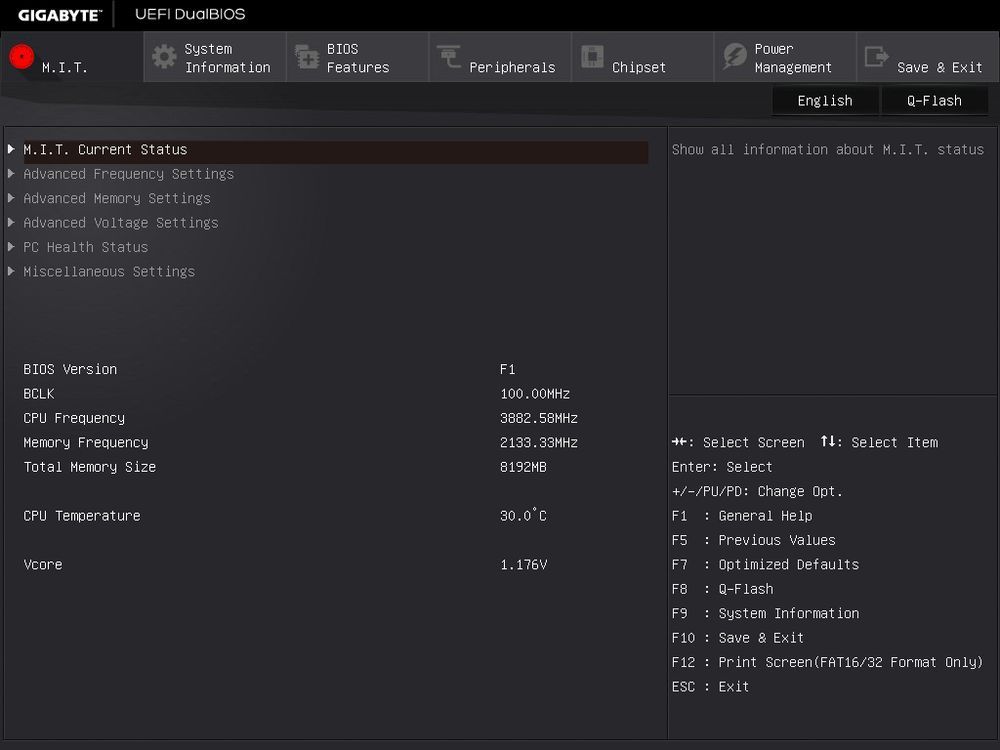

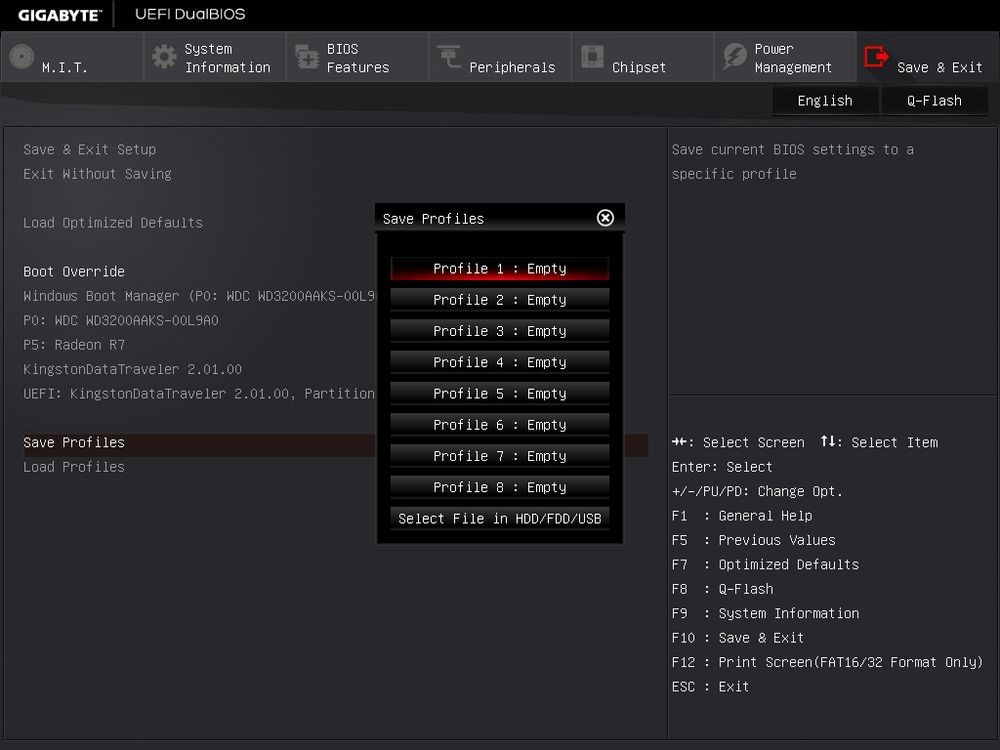

Gigabyte GA-Z170-Gaming K3 działa pod obsługą dobrze nam znanego UEFI DualBIOS – producent udostępnił jednak tylko tryb graficzny Classic, który może nie wygląda zbyt efektownie, ale za to oferuje najlepszą czytelność. Dostępnych opcji jest całkiem sporo i zostały one uszeregowane w intuicyjny sposób. Nie zapomniano też o możliwości zapisywania profili ustawień (również z możliwością zapisywania i wczytywania ich z nośników zewnętrznych).

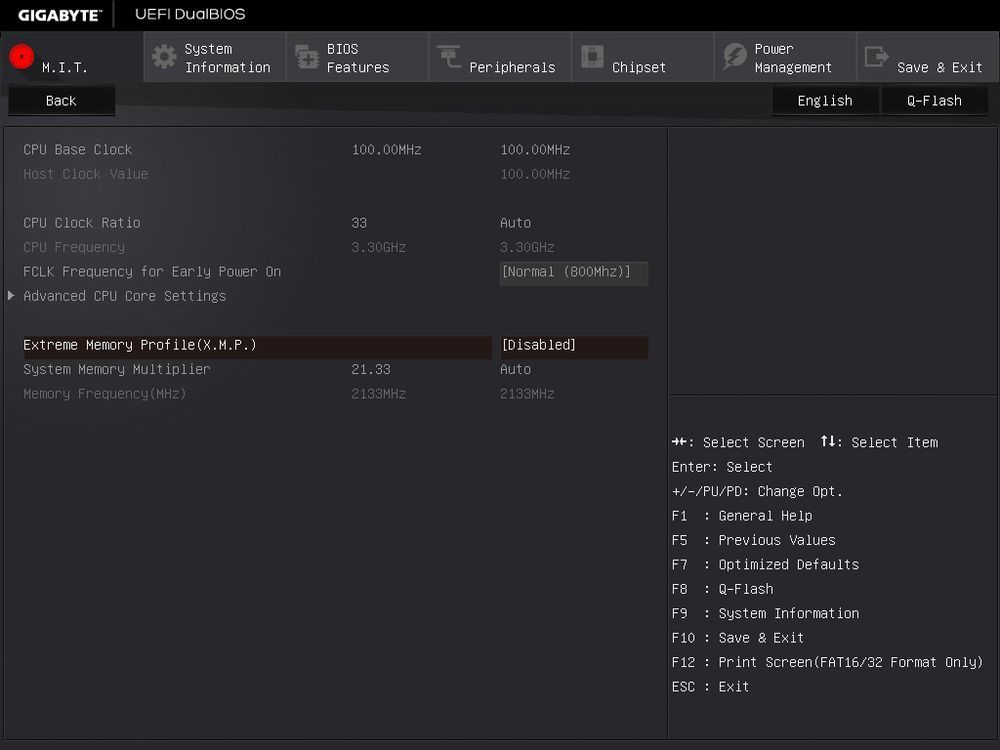

Płyta nie została zaprojektowana z myślą o overclockerach, więc funkcje dotyczące podkręcania właściwie ograniczają się do podstawowych ustawień. Producent zrezygnował również z funkcji automatycznego przyspieszania dla mniej doświadczonych użytkowników.

Platforma testowa bez zewnętrznej karty graficznej charakteryzuje się niskim zapotrzebowaniem na energię. W mniej wymagających zastosowaniach komputer pobierał około 30 W, natomiast mocniejsze obciążenie procesora skutkowało wzrostem zapotrzebowania nawet do 82 W.

Gigabyte GA-Z170-Gaming K3 to świetny przykład na to, że nowoczesna płyta główna dla graczy wcale nie musi być droga. Wprawdzie mamy do czynienia z jednym z najniższych modeli z linii G1 Gaming, ale producent udostępnił wszystkie najważniejsze funkcje dla graczy i entuzjastów, a przy tym zaoferował bardzo konkurencyjną cenę.

Płyta sprawdzi się przy budowie wydajnego komputera z procesorem Intel Skylake i wydajną kartą graficzną GeForce lub nawet dwoma Radeonami (SLI nie jest wspierane). Entuzjaści mogą nawet pokusić się o procesor w wersji z odblokowanym mnożnikiem i dodatkowo go przyspieszyć – warto jednak mieć o tym choć minimalne pojęcie, bo w UEFI nie uświadczymy funkcji automatycznego OC. Producent zrezygnował też z autorskiego generatora BCLK, więc o podkręcaniu tańszych, zablokowanych modeli możemy zapomnieć.

Graczy przyciągnie dobrej jakości układ dźwiękowy i karta sieciowa Killer E2201 zoptymalizowana pod gry multiplayer. Na uwagę zasługuje też nienaganne wzornictwo, wliczając w to efektowne podświetlenie LED (w razie potrzeby można je także wyłączyć). Całość uzupełnia bogaty zestaw złączy – w tym także gniazdo M.2 32 Gb/s dla wydajnych dysków SSD oraz porty USB 3.1 o podwyższonej przepustowości (szkoda, że tylko typu A).

GA-Z170-Gaming K3 kosztuje około 550 złotych. Mamy więc do czynienia nie tylko z udaną, ale też dobrze wycenioną konstrukcją. Jeżeli zatem poszukujecie funkcjonalnej płyty z opcjami dedykowanymi graczom, a przy tym planujecie podkręcać procesor, to na pewno warto zastanowić się nad opisywanym przez nas modelem. Jeszcze taniej dostępne są modele z chipsetami B150 lub H170, lecz już nie oferują one możliwości przyspieszania procesora.

• całkiem efektowny wygląd (w tym podświetlenie LED)
• możliwość podkręcania odblokowanych procesorów
• możliwość połączenia dwóch kart graficznych Radeon
• złącza M.2 32 Gb/s i SATA Express 16 Gb/s
• porty USB 3.1
• karta sieciowa Killer E2201
• udoskonalony układ dźwiękowy Realtek ALC1150
• atrakcyjna cena biorąc pod uwagę możliwości

• brak możliwości podkręcania zablokowanych procesorów
• UEFI mogłoby być bardziej rozbudowane
