MSI atakuje tanią płytą "dla graczy" – test modelu B150M Mortar

Kontynuujemy testy tanich płyt głównych dla graczy pod najnowsze procesory Intel Skylake. Mieliśmy już okazję sprawdzić płytę MSI Z170A Tomahawk, natomiast dzisiaj, zgodnie z wcześniejszymi zapowiedziami, przyjrzymy się jeszcze tańszej konstrukcji MSI z „militarnej” linii Arsenal Gaming – oczywiście mowa o modelu B150M Mortar.

• Laminat podświetlany diodami LED
• Ulepszony układ dźwiękowy i sieciowy
• Funkcje przeznaczone dla graczy
• Niewygórowana cena

Mortar to jedna z najtańszych płyt głównych dla graczy – jej cena wynosi około 370 złotych. Nie powinniśmy więc oczekiwać rewelacji, a raczej... no właśnie, czego powinniśmy oczekiwać przy tak niskiej kwocie?

Pudełko utrzymano w „militarnej” odmianie zielonego koloru, z białą nazwą płyty i symbolem moździerza w tle. Na odwrocie pokazano zdjęcie płyty z opisem technologii, specyfikację techniczną oraz schemat tylnego panelu.

Wyposażenie jest bardzo skromne, a składają się na nie:

• 4 kable sygnałowe SATA
• zaślepka tylnego panelu
• instrukcja użytkownika
• płyta ze sterownikami i oprogramowaniem

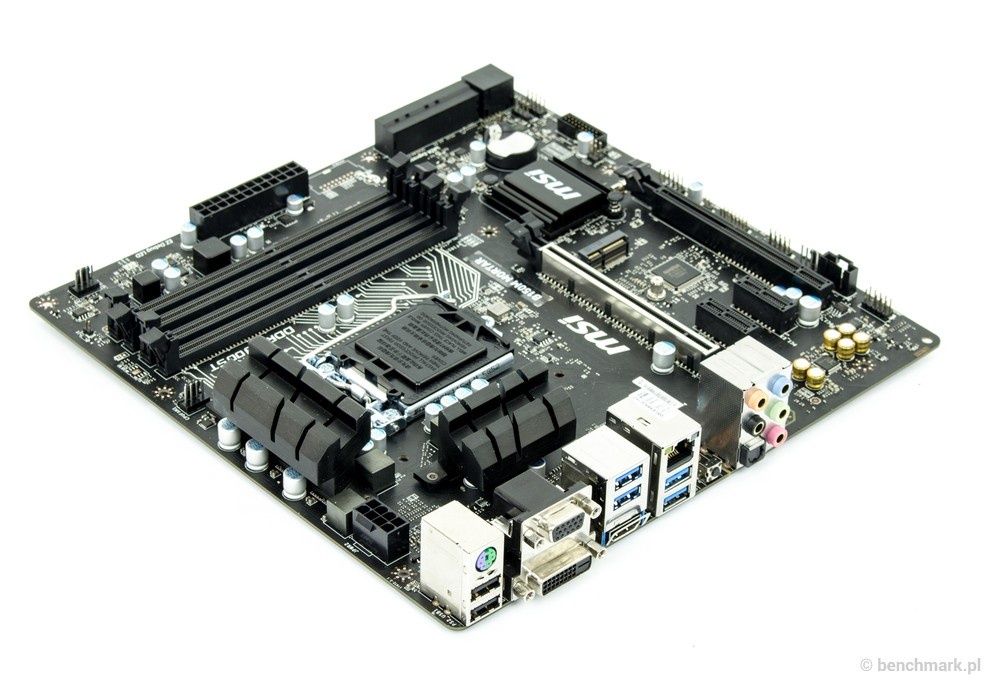

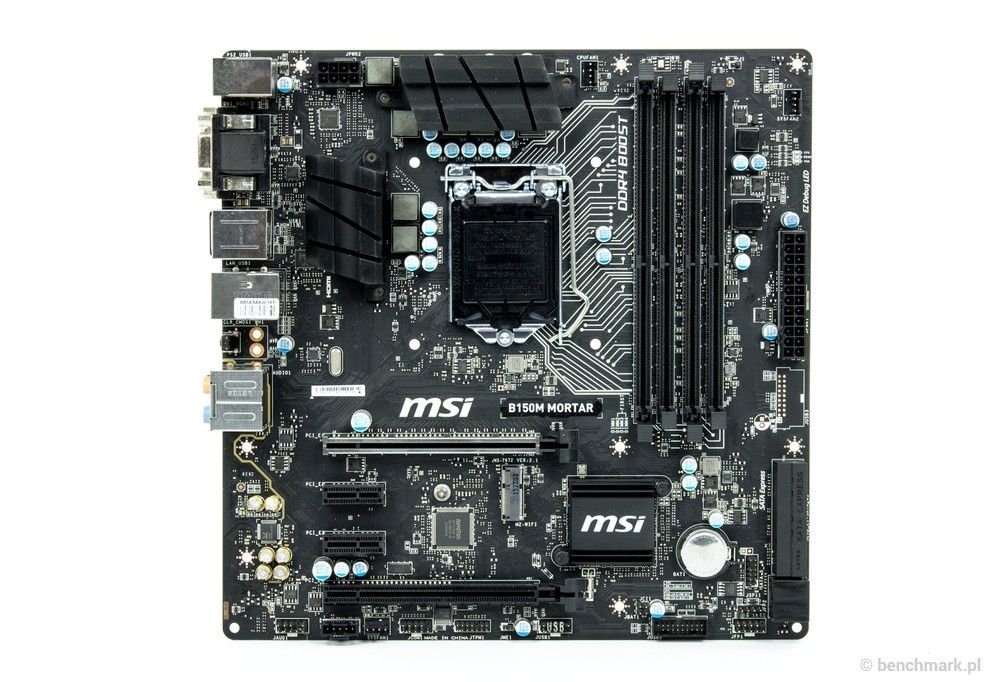

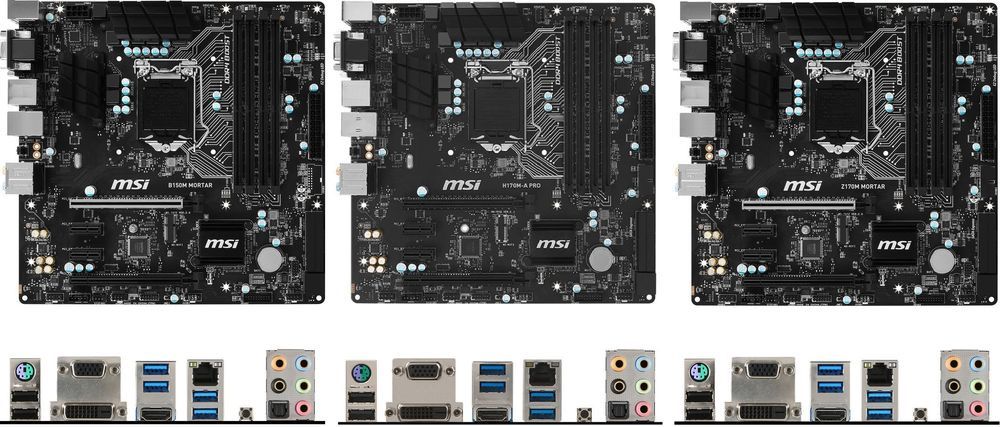

MSI B150M Mortar zalicza się do konstrukcji formatu mATX – model ten utrzymano w czarnej kolorystyce, a całość uzupełnia czerwone podświetlenie po rogach laminatu (można je wyłączyć w UEFI). Warto jednak zauważyć, że ten sam projekt laminatu został wykorzystany jeszcze w dwóch innych modelach – H170M-A Pro i Z170M Mortar.

Płyty różnią się między sobą w niewielkim stopniu. Z większych zmian w modelu H170M-A Pro można wymienić: brak złącza M.2 i wzmocnienia slotu PCI-Express x16, brak obsługi CrossFire, a także dodatkowe wewnętrzne złącze USB 3.0 oraz obsługę macierzy RAID 0, 1, 5 i 10.

Natomiast MSI Z170M Mortar do tego co jest w słabszej wersji „moździerza” dodaje jeszcze wewnętrzne złącze USB 3.0, możliwość podkręcania odblokowanych procesorów, obsługę wyżej taktowanych modułów RAM (do 3200 MHz), a także obsługę RAID 0, 1, 5 i 10.

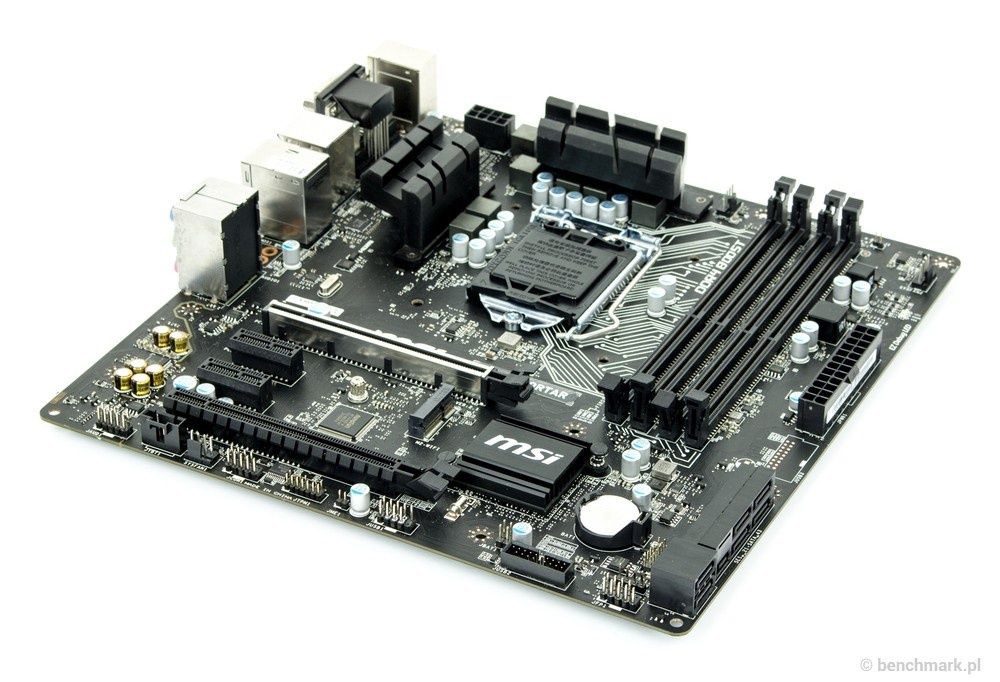

Dla procesora przeznaczono gniazdo LGA 1151, a za zasilanie odpowiada sześciofazowa sekcja z dwoma masywnymi, przykręcanymi radiatorami. Tuż obok znalazło się jeszcze 8-pinowe gniazdo zasilające EPS.

Płyta dysponuje czterema bankami pamięci DDR4 DIMM, w których można zainstalować dwukanałowe zestawy o pojemności do 64 GB i taktowaniu 2133 MHz. Obok znajduje się złącze zasilania ATX 24-pin, dwa 4-pinowe złącza dla wentylatorów oraz trzy diody systemu EZ Debug LED – ułatwia on diagnostykę usterek procesora, pamięci lub karty graficznej.

Płyta bazuje na mniejszym laminacie formatu mATX, więc do dyspozycji oddano tyko cztery sloty PCI-Express: dwa w wersji 3.0 x1 i dwa 3.0 x16 z obsługą CrossFire (pierwszy z nich wzmocniono metalową osłoną, a drugi ma przepustowość ograniczoną do x4). Warto również wspomnieć, że PCI-Express 3.0 x16@x4 zwolni o połowę (do x2), jeżeli będziemy używać złącza PCI-Express 3.0 x1 znajdującego się tuż obok niego.

Między dłuższymi slotami znalazło się złącze M.2 dla karty sieciowej Wi-Fi (2230), którą trzeba jednak dokupić we własnym zakresie. Szkoda, że producent nie zastosował tutaj standardowego slotu, w którym dałoby się zainstalować wydajny dysk SSD.

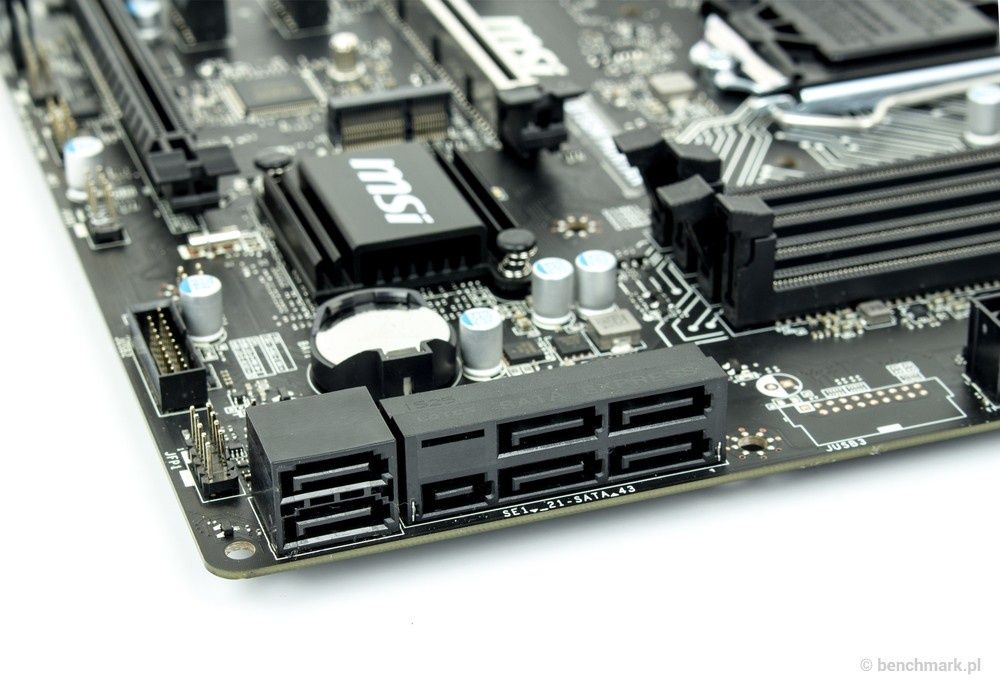

Chipset B150 przykrywa mały radiator z logo MSI, natomiast poniżej znajduje się bateria podtrzymująca BIOS. Producent oddał do dyspozycji jedno SATA Express 16 Gb/s (działające również jako dwa SATA 6 Gb/s) oraz cztery SATA 6 Gb/s – wszystkie złącza są równoległe do laminatu.

Przy lewej krawędzi płyty głównej znajdziemy pinowe złącza – w tym także do wyprowadzenia dwóch portów USB 2.0 i USB 3.0, a także podłączenia trzeciego wentylatora.

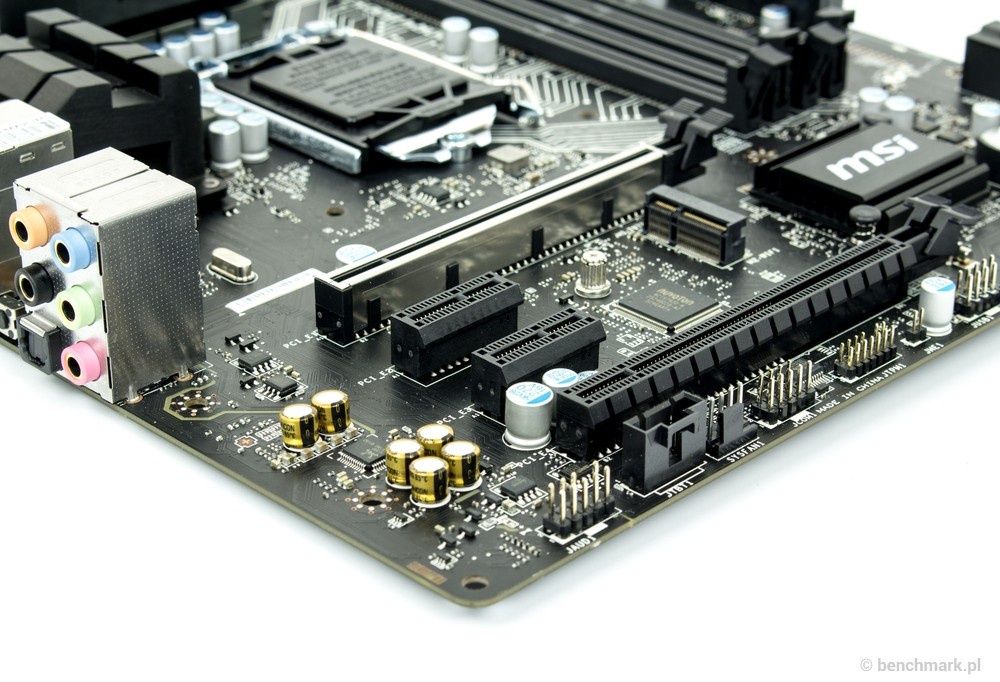

Mimo, że płyta należy do segmentu adresowanego do graczy, kodekiem audio nie jest Realtek ALC1150, jak to bywa w większości tego typu konstrukcji, tylko niższy model - ALC892. Nie zabrakło za to kondensatorów audio (Nippon Chemicon) oraz podświetlanej ścieżki oddzielającej układ audio od reszty komponentów na PCB.

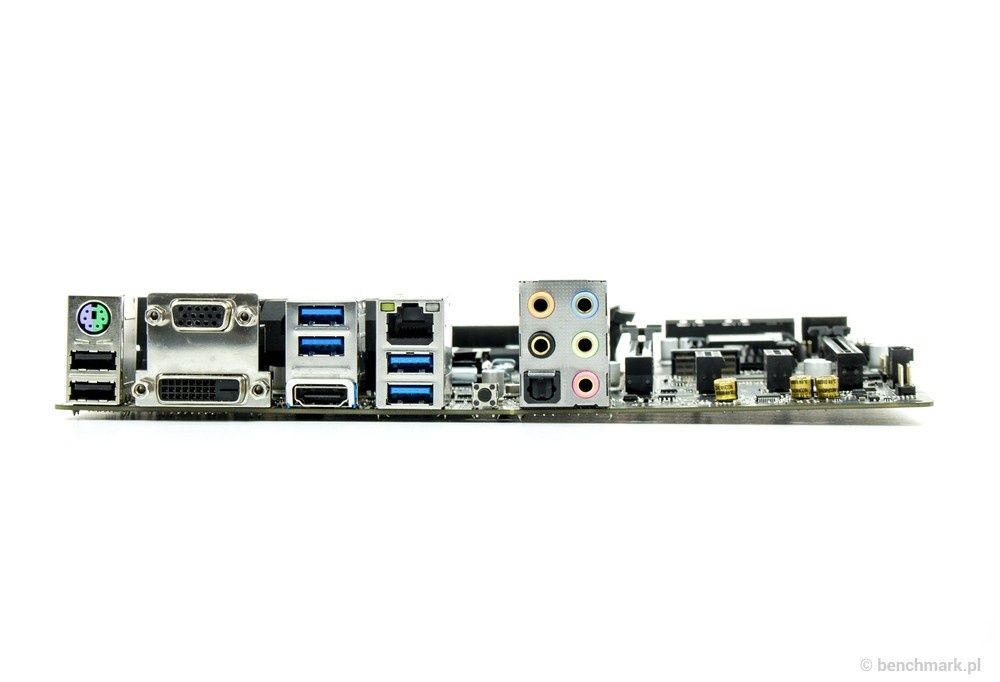

Z tyłu płyty mamy następujący zestaw złączy: PS/2 do podłączenia klawiatury lub myszy starszego typu, dwa USB 2.0, VGA, DVI-D, HDMI 1.4 oraz cztery złącza USB 3.0.

Dalej mamy złącze sieciowe RJ45 – odpowiada za nie gigabitowa karta Realtek RTL8111H z technologią Gaming LAN dającą pierwszeństwo grom sieciowym. Jeszcze dalej znalazł się przycisk Clear CMOS (działający podobnie jak zworka na płycie) oraz pięć minijacków wraz z optycznym wyjściem S/PDIF.

• System operacyjny: Windows 8.1 64-bit
• Sterowniki Intel: Intel Graphics Driver 20.19.15.4364

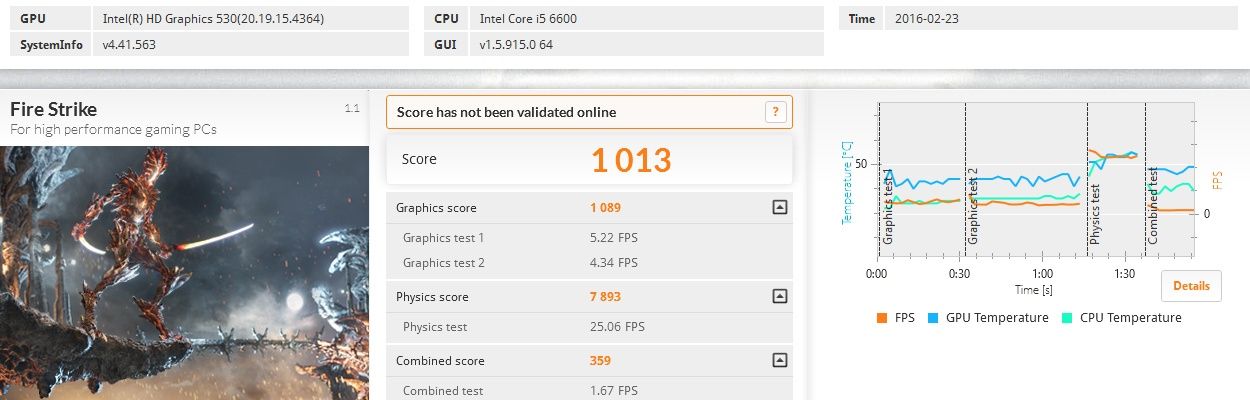

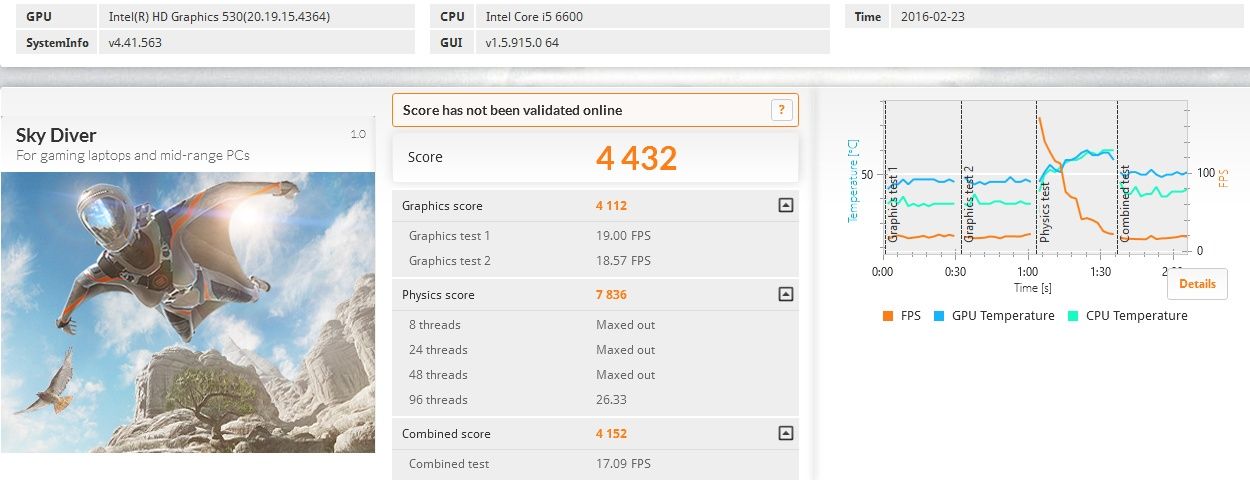

W testach wykorzystaliśmy najnowszą wersję benchmarka 3DMark. Pomiary przeprowadziliśmy dla platformy z procesorem Intel Core i5-6600 i zintegrowanym układem graficznym Intel HD 530.

Nie napotkaliśmy na żadne problemy z wydajnością komputera bazującego na płycie głównej B150M Mortar - w teście Sky Diver uzyskaliśmy ponad 4400 punktów, a w Fire Strike ponad 1000 punktów.

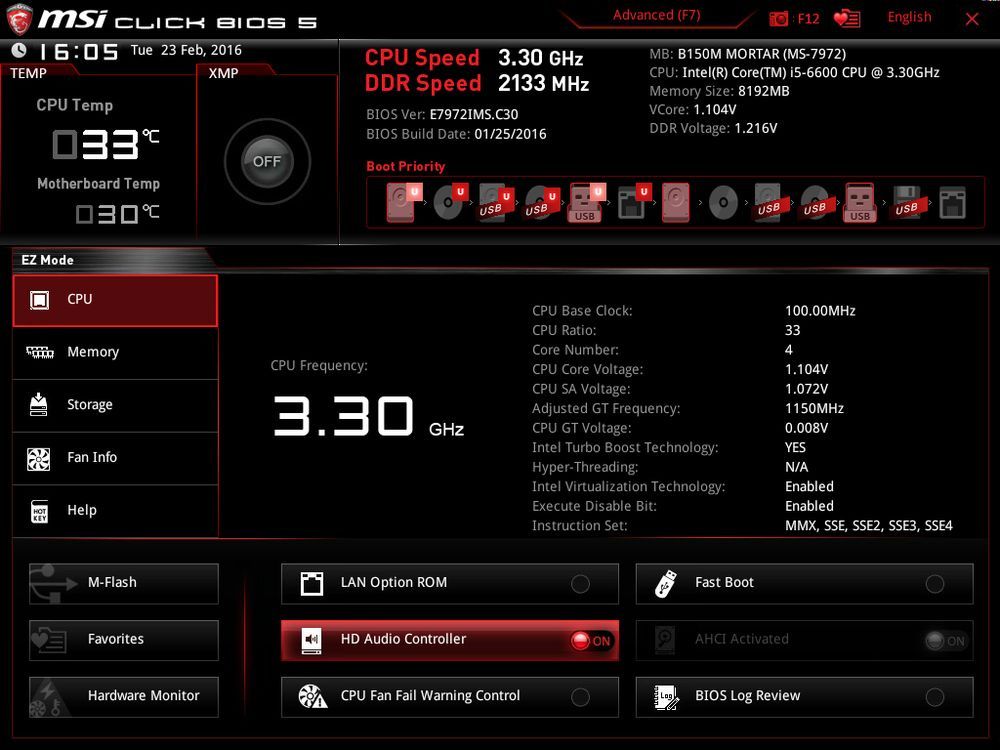

Płyta działa pod obsługą Click BIOS 5, w którym udostępniono dwa tryby działania - dla mniej doświadczonych użytkowników przygotowano interfejs EZ Mode, natomiast bardziej obeznani mogą skorzystać z widoku zaawansowanego. Tradycyjnie dostępnych opcji jest sporo i nie ma problemów z ich odnalezieniem.

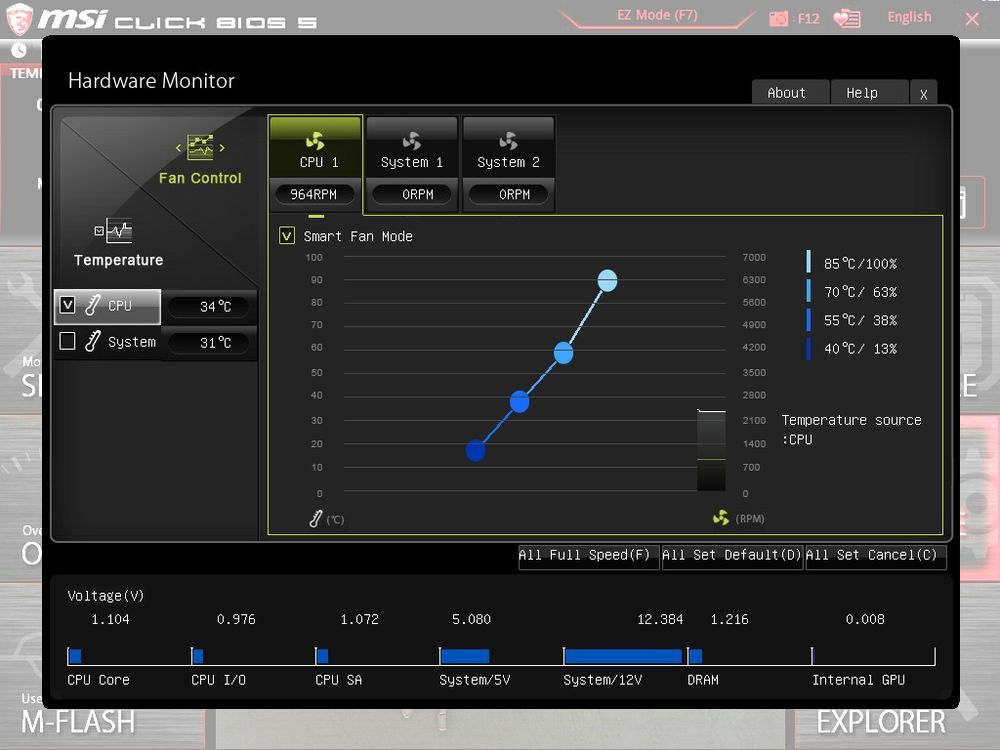

Na uwagę zasługuje zakładka Hardware Monitor, w której można monitorować napięcia i temperatury podzespołów, a także regulować obroty poszczególnych wentylatorów. Nie zabrakło możliwości zapisania profili z ustawieniami (również z możliwością wyeksportowania ustawień na pamięć USB).

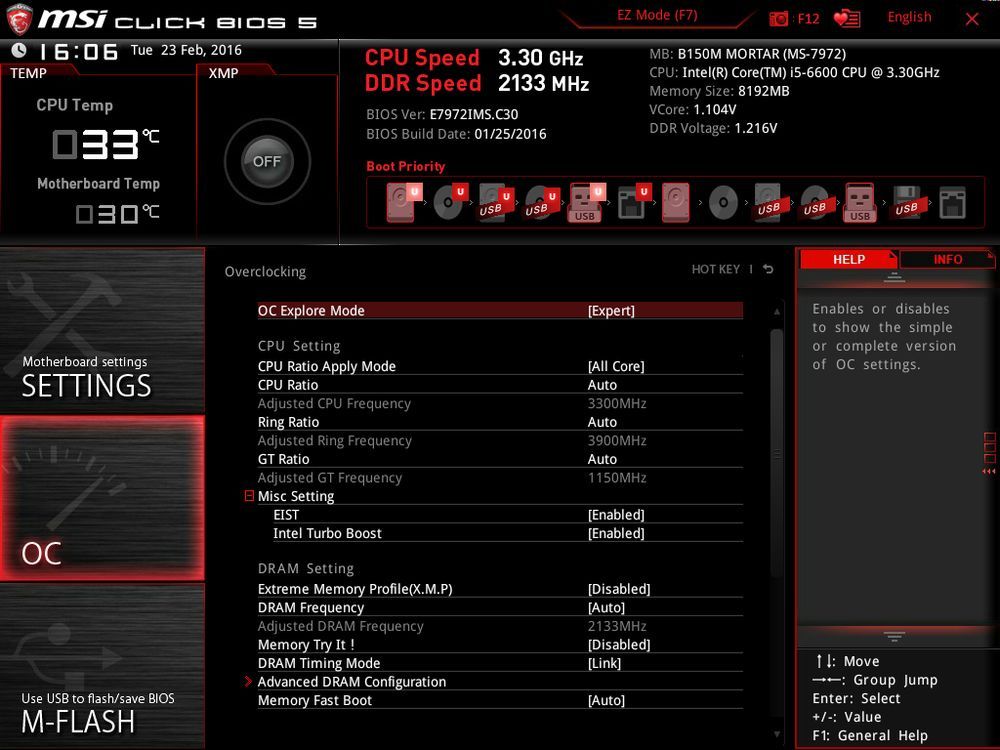

Wprawdzie producent udostępnił zakładkę OC, ale żadnych funkcji umożliwiających zwiększenie osiągów tam nie uświadczymy - w końcu mamy do czynienia z modelem bazującym na chipsecie B150.

Platforma testowa bez zewnętrznej karty graficznej charakteryzuje się niskim zapotrzebowaniem na energię. Pobór energii w spoczynku i przy odtwarzaniu filmu nieco przekraczał 30 W, przy lekkim obciążeniu procesora wynosił 52 W, po uruchomieniu gry 65 W, a przy mocniejszym obciążeniu procesora już 85 W.

MSI B150M Mortar to jedna z najtańszych płyt głównych adresowanych do graczy. Tak przynajmniej wygląda teoria, bo w praktyce model ten zbytnio nie wyróżnia się na tle standardowych konstrukcji – w końcu tak niska cena nie wzięła się znikąd. Mimo wszystko i tak mamy do czynienia z naprawdę niezłą płytą, która sprawdzi się przy budowie nowoczesnego i niedrogiego komputera na bazie procesora z najnowszej generacji Intel Skylake.

Producent udostępnił wszystkie najpotrzebniejsze złącza – wliczając w to cztery banki pamięci DDR4, kilka portów USB 3.0 i dwa złącza PCI-Express 3.0 x16 z możliwością połączenia kart graficznych w trybie CrossFireX (bez wsparcia dla SLI). Wprawdzie na laminacie znalazło się również złącze M.2, ale można w nim zainstalować tylko niewielką kartę Wi-Fi. A szkoda, bo wolelibyśmy jego pełnowymiarową wersję, w której zmieściłyby się wydajne dyski SSD (nawet kosztem nadal mało popularnego gniazda SATA Express).

Dla graczy przygotowano lekko podrasowany układ dźwiękowy na bazie leciwego kodeka Realtek ALC892 oraz gigabitową kartę sieciową z autorską technologią optymalizacji ruchu pod kątem gier wieloosobowych. Samą płytę przyozdobiono podświetleniem LED, a menu UEFI ma militarną stylistykę (oczywiście mamy tutaj do czynienia ze znanym i lubianym Click BIOS 5). B150M Mortar nie oferuje zatem zbyt wielu funkcji zaprojektowanych typowo z myślą o graczach.

Mogłoby się wydawać, że płyta z segmentu dla graczy będzie odpowiednio droższa od zbliżonych modeli ze standardowych serii. Całe szczęście w tym przypadku tak nie jest – B150M Mortar kosztuje około 370 złotych, a zatem mamy do czynienia z jedną z najtańszych tego typu konstrukcji na rynku. Może to dlatego, że jest płytą dla graczy tylko w teorii… :)

• cztery banki pamięci DDR4 (do 64 GB)
• chłodzona sekcja zasilania
• możliwość połączenia dwóch kart graficznych Radeon
• funkcjonalne i rozbudowane UEFI
• całkiem niska cena jak na płytę pod LGA 1151

• układ dźwiękowy i sieciowy mógłby być lepszy
• M.2 tylko z obsługą kart 2232
