Topowa płyta za 1700 zł
Szukasz świetnie wyposażonej płyty głównej dla procesorów Intel Skylake i niespecjalnie oglądasz się na cenę? Być może ten model przypadnie Ci do gustu.

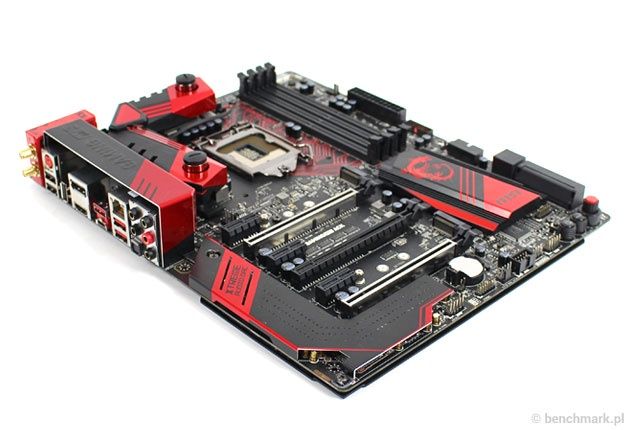

Z170A Gaming M9 ACK znajduje się na szczycie "łańcucha pokarmowego" serii Gaming M. W stosunku do modeli M5 i M7 wyróżnia się nie tylko bogatszym wyposażeniem, ale również wizualnie - większą ilością osłon, także na spodnią część płyty.

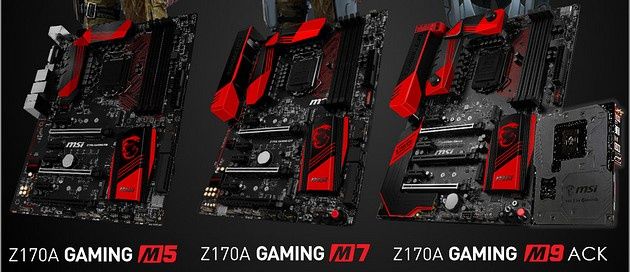

Trzy modele MSI Z170A z serii Gaming

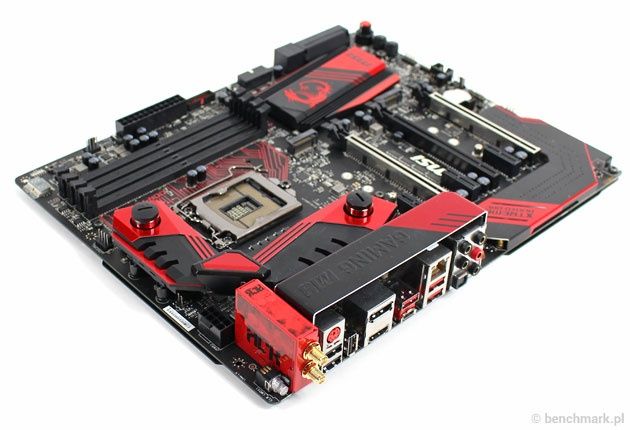

Oto MSI Z170A Gaming M9 ACK - kupując tę płytę nie musisz się zastanawiać, czy jest ona wyposażona w jakąś funkcję, czy technologię. Tak. Jest.
MSI Z170A Gaming M9 ACK - dlaczego warto zwrócić na nią uwagę?
- wysokiej jakości podzespoły Military Class 5 i nienaganne wykonanie

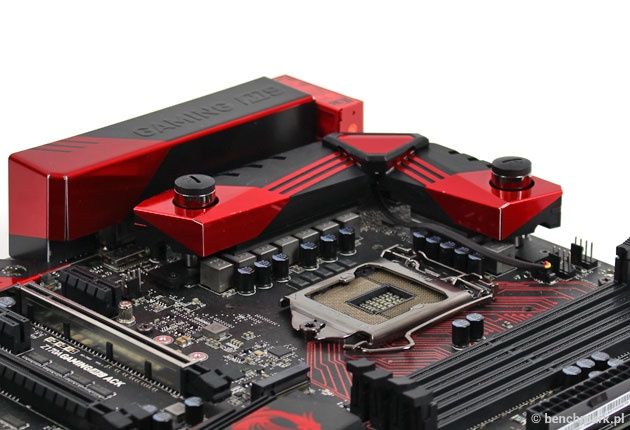

- chłodzenie sekcji zasilania przystosowane do obsługi chłodzenia wodnego
- Wi-Fi i BT 4.0 w standardzie
- LAN Killer E2400
- USB 3.1 Gen 2 typu A i C
- dwa sloty M.2 z trybem Dual i obsługą U.2 (opcjonalna przejściówka)
- dwa porty SATA Express
- przystosowana do podkręcania (opcja automatycznego podkręcania Game Boost)

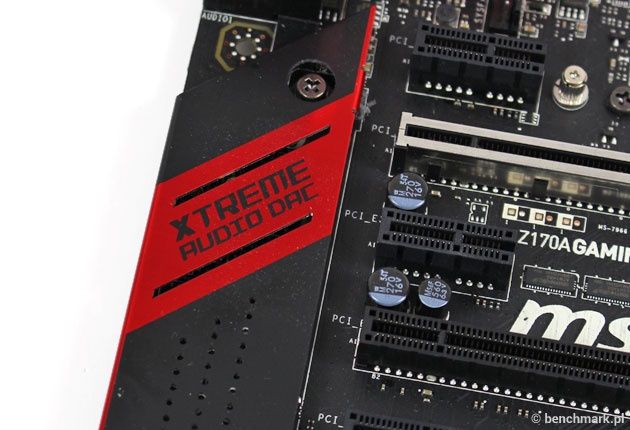

- doskonałe audio z wzmacniaczem słuchawkowym i wysokiej jakości kondensatorami
- obsługa NVIDIA SLI i AMD CrossFireX
MSI Z170A Gaming M9 ACK - specyfikacja techniczna
| Podstawka CPU | Intel LGA 1151 |
| Chipset | Intel Z170 |
| Technologie multi-GPU | Tak (3-way AMD CrossFireX i 2-way NVIDIA SLI) |
| Możliwość wykorzystania zintegrowanej grafiki | Tak (DisplayPort i HDMI) |
| Sloty RAM | 4 x DDR4 (Dual Channel) |
| Maks. Taktowanie RAM | 3600 MHz (OC) |
| Maks. Ilość RAM | 64 GB |
| Sloty PCIe x16 | 3 (x16/x4/x0 lub x8/x4/x8 lub x8/x1/x8) |
| Sloty PCIe x4 | brak |
| Sloty PCIe x1 | 3 |
| PCI | brak |
| Gniazda wentylatorów | 2 (CPU) + 3 |
| Porty SATA II (3 Gb/s) | Brak |
| Porty SATA III (6 Gb/s) | 6 |
| Porty SATA Express (10 Gb/s) | 2 |
| Porty M.2 (x4) | 2 - obsługa SSD PCIe x4 i SSD, jak i NVMe Mini-SAS SSD (Turbo U.2 Host Card) |
| SATAe (tylny panel) | Brak |
| Sieci bezprzewodowe (Wi-Fi i BT) | Killer Wireless 1535 (2x2 802.11a/b/g/n/ac obsługa 20/40MHz przy 2.4GHz i 20/40/80MHz przy 5GHz - również wsparcie Miracast) + Bluetooth 4.1 |
| Port LAN | 1 (Killer E2400) z technologią LAN Protect i możliwością równoczesnej pracy z siecią LAN (KILLER DOUBLE SHOT PRO) |
| USB 2.0 (tylny panel) | 5 (3) |
| USB 3.1 Gen1 (5 Gb/s) | 6 (2) |
| USB 3.1 Gen2 (10 Gb/s) | 2 (typ A i C) |
| Gniazda zasilania | 1x 24-pin + 1x 8-pin |
| Audio | Cmedia CM6632 122dB 384kHz/32-Bit HD (wzmacniacz Xtreme Audio DAC ESS SABRE HiFi + Nahimic Audio Enhancer) |
| Dodatkowe technologie i oprogramowanie | Military Class 5, Twin Turbo M.2 64Gb/s + Turbo U.2, GAMING LAN, Game Boost, GAMING Hotkey, OC Essentials + OC Engine 2, XSplit Gamecaster (roczna licencja), Steel Armor PCI-E, Click BIOS 5, BIOS Flashback+, GAMING CERTIFIED, Super Charger, MSI RamDisk |
| Format | ATX (30,5 x 24,4 cm) |
Możemy przyglądać się specyfikacji tej płyty przez dobre pół godziny i poszukiwać funkcji, o których producent zapomniał. Powodzenia! ;-)

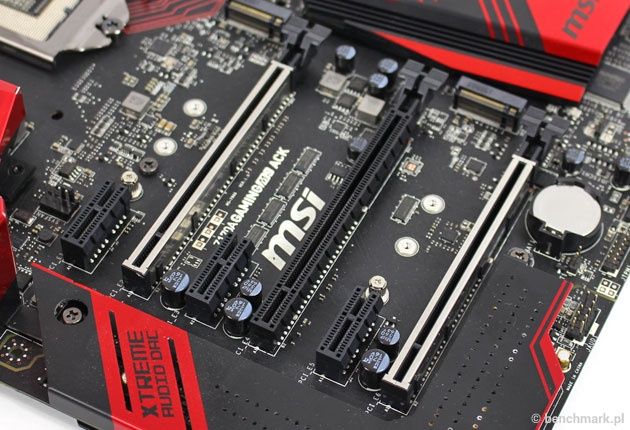

Topowa płyta główna MSI udostępnia nam trzy sloty PCI Express x16 z czego dwa (pierwszy i trzeci - ze stalowym wzmocnieniem) oferują pełną prędkość. Oczywiście w przypadku montażu dwóch kart graficznych przepustowość obu slotów spadnie do x8. Drugi slot PCIe x16 (bez wzmocnienia) oferuje maksymalną przepustowość x4.

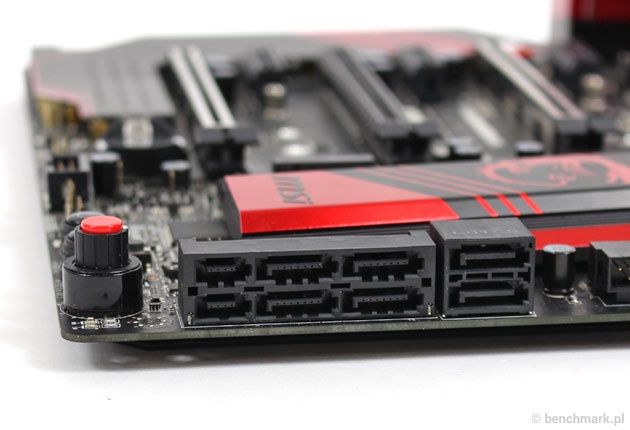

Do naszej dyspozycji udostępniono dwa porty SATA Express i dwa porty SATA III - są one współdzielone, więc zamiast SATA Express można wykorzystać sześć portów SATA III.

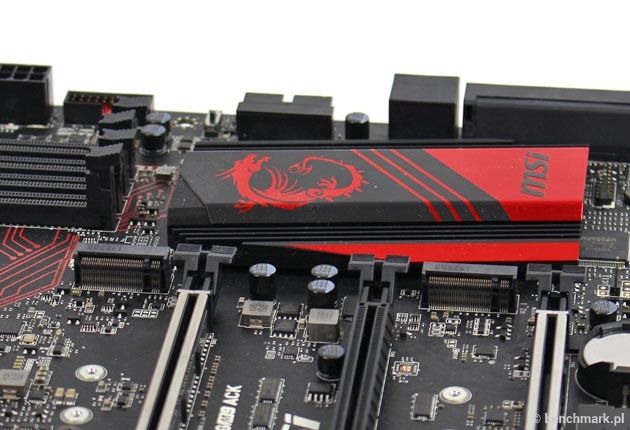

Dodatkowo na PCB znajdują się dwa sloty M.2 (PCIe x4) - jeśli zainstalujemy tam dwa nośniki, w trybie Twin Turbo mogą one pracować z maksymalną przepustowością 64 GB/s. Istnieje również możliwość podłączenia dysku U.2 przez przejściówkę.

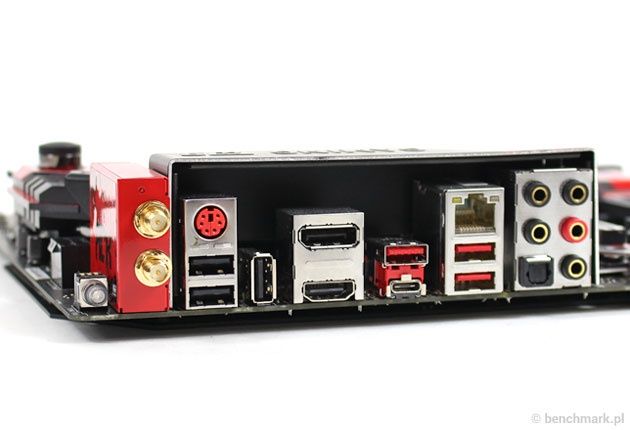

Na tylnym panelu znajdziemy przycisk czyszczenia ustawień Click BIOS, wyjście dwóch anten Wi-Fi/BT, port PS2 (Gaming Device Port), trzy porty USB 2.0 (czarne - w tym pionowy z funkcją BIOS Flashback), porty wyjścia obrazu DisplayPort i HDMI, dwa porty USB 3.1 Gen2 (typ A i C), port LAN, dwa porty USB 3.1 Gen1 (czerwone), pięć pozłacanych gniazdek mini-jack do obsługi audio i optyczne wyjście dźwięku S/PDIF.
System operacyjny i sterowniki:
- System operacyjny: Windows 10 Pro 64-bit

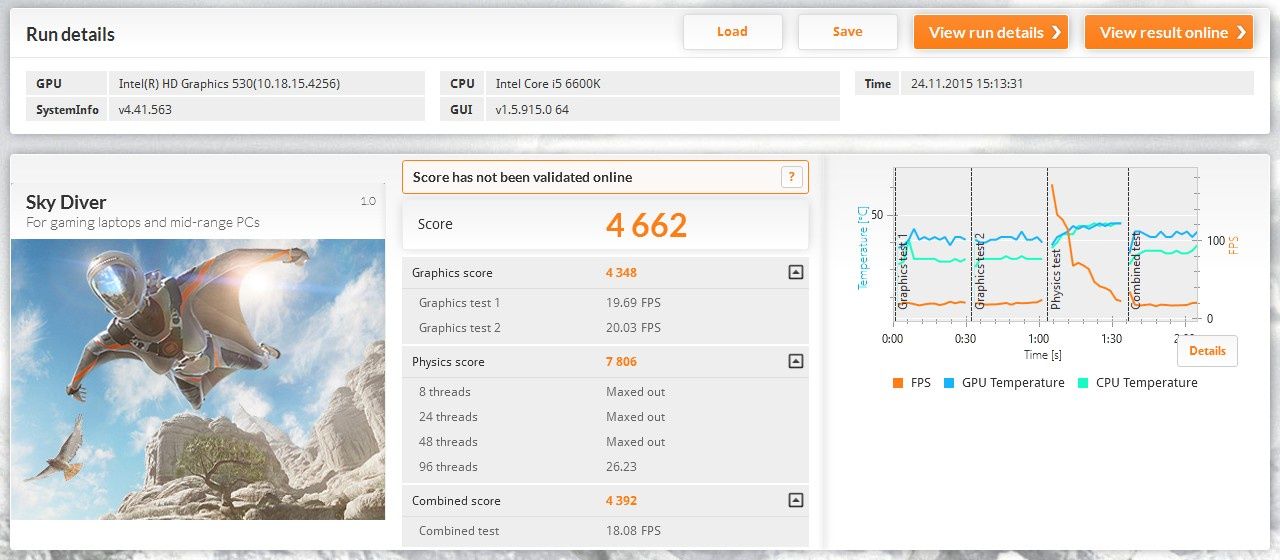

Wydajność w teście 3DMark Sky Diver
Wyniki są zgodne z oczekiwaniami, wszystko śmiga jak powinno. Trudno oczekiwać czegoś innego po płycie tej klasy.

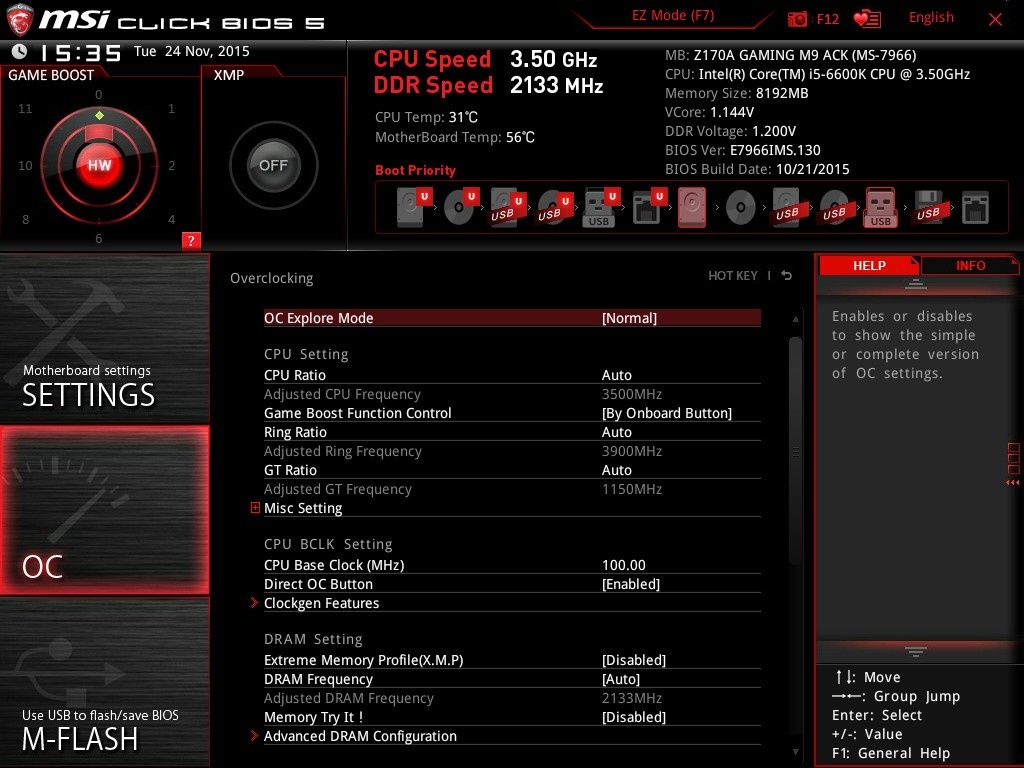

MSI ClickBIOS 5

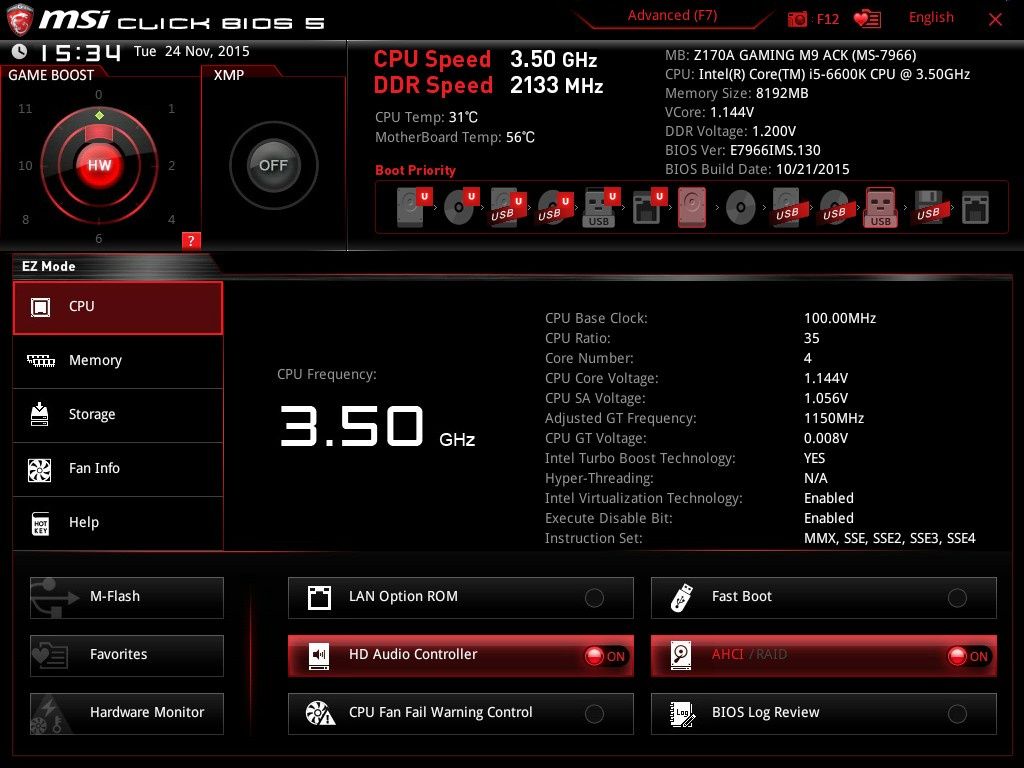

MSI ClickBios piątej generacji udostępnia wersję dla zaawansowanych użytkowników, czyli Advanced Mode (wszystkie możliwe opcje), jak i tych mniej, czyli EZ Mode (podstawowe opcje).
Podkręcanie

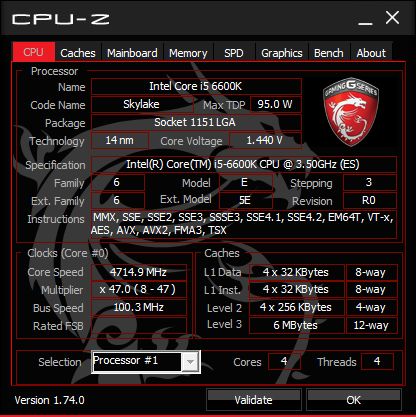

Oprócz możliwości ręcznego podkręcania, firma MSI udostępnia również funkcję GameBoost. Jej obsługa jest banalnie prosta - włączamy ją w ClickBIOS i ustawiamy poziom podkręcenia. Użycie najwyższego z nich skutkowało podkręceniem procesora Core i5 6600K do 4,7 GHz - to naprawdę przyzwoity wynik.

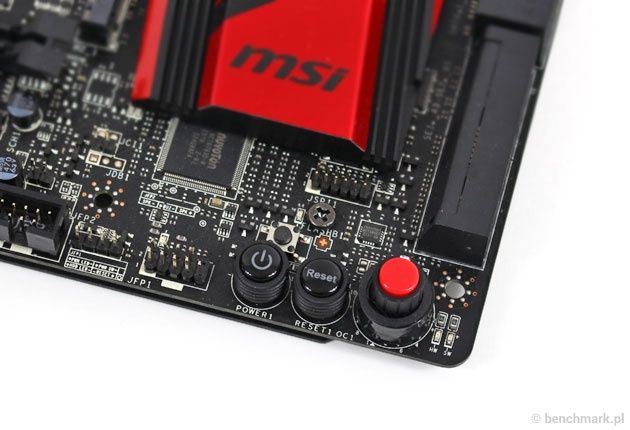

Poziom podkręcenia możemy regulować również za pomocą pokrętła na PCB, które znajduje się obok przycisków Power i Reset.
Płyta nie miała również żadnych problemów ze współpracą z RAM przy pomocy profilów XMP. Nasze testowe pamięci uruchomiły się z maksymalną wartością (3000 MHz).
Bezproblemowa obsługa XMP (która wcale nie jest taka oczywista w przypadku DDR4) to niewątpliwie zasługa technologii DDR4 Boost. Jest nawet dioda LED sygnalizująca działanie XMP (XMP LED).
Pobór energii platformy bez zewnętrznej karty graficznej - [W]
Pobór mocy płyty MSI Z170A Gaming M9 ACK jest nieco wyższy od bardziej budżetowych konstrukcji, jednak wciąż jest to bardzo energooszczędna platforma sprzętowa.
Płyta dla entuzjastów z zasobnym portfelem
Jeśli jesteś entuzjastą, szukasz topowej konstrukcji, nie masz problemu z wydaniem sporej kwoty (znacznie powyżej i tak wysokiej średniej dla płyt LGA 1151) na płytę główna, to MSI Z170A Gaming M9 ACK z pewnością jest warta uwagi.
Doskonała jakość wykonania, spore możliwości OC i podzespoły wysokiej jakości? Jakżeby inaczej. SATA Express i dwa sloty M.2 pracujące w trybie Twin Turbo? Są. USB 3.1 typu A i C. Jest. Wi-Fi w standardzie? Oczywiście. Chłodzenie wodne sekcji zasilania? No problemo. Dobrej jakości, zabezpieczone przed zakłócenia EMI audio? Jasne. Dodajmy do tego liczne dodatki jak choćby roczna licencja na XSplit, czy takie technologie jak MSI RamDisk. Można by jeszcze wymieniać naprawdę długo.
Finalnie dochodzimy do ceny. Na MSI Z170A Gaming M9 ACK trzeba wyłożyć około 1700 zł i nie jest to najdroższa płyta z podstawką LGA 1151 na rynku. Żeby daleko nie szukać Gigabyte Z170X-Gaming G1 potrafi kosztować ponad 2300 zł. Pamiętajmy, że jest to topowy produkt dla entuzjastów, a nie płyta dla zwykłego, szarego użytkownika. Tym niemniej taka kwota za samą (chociaż doskonale wyposażoną) płytę główną, może przyprawić klienta o drżenie serca i portfela. Ale cóż - kto bogatemu zabroni? ;-)
Ocena końcowa:
- wysokiej jakości podzespoły Military Class 5
- dwa sloty M.2 PCIe x4
- dwa porty SATA Express
- porty USB 3.1 Gen 2 typu A i C
- obsługa NVIDIA SLI i AMD CrossFireX
- LAN Killer E2400 i Wi-Fi Killer Wireless 1535
- wysokiej jakości audio z wzmacniaczem słuchawym
- mnóstwo dodatkowych technologii
- stosunkowo niewielki otwór w spodniej osłonie płyty może utrudniać montaż niektórych radiatorów
- wysoka cena
