Gigabyte Z170X-Gaming G1 – najbardziej wypasiona płyta dla gracza

Kontynuujemy testy płyt głównych pod procesory Intel Skylake, a tym razem w nasze ręce trafiła naprawdę wyjątkowa propozycja - model Gigabyte Z170X-Gaming G1, który pretenduje do miana najbardziej "wypasionej” konstrukcji do grania. Już na pierwszy rzut oka widać, że producent nie oszczędzał na projekcie i płyta powinna zainteresować najbardziej wymagających graczy - nie tylko ze względu na efektowne wzornictwo, ale też oferowane możliwości.

Najlepsza płyta musi jednak odpowiednio kosztować, choć w tym przypadku należałoby raczej powiedzieć odpowiednio dużo, bo model Z170X-Gaming G1 jest dostępny za grubo ponad 2000 złotych (!). Mamy zatem do czynienia z najdroższą konstrukcją pod LGA 1151 i ogólnie jedną z najdroższych płyt głównych na rynku. Co tu dużo mówić - przy tej cenie oczekiwania są naprawdę spore, a niedociągnięcia wręcz niewybaczalne.

• możliwość podkręcania odblokowanych procesorów
• obsługa do 64 GB pamięci DDR4 RAM
• obsługa 4-way SLI i CrossFireX
• złącza SATA Express 16 Gb/s i M.2 32 Gb/s dla wydajnych dysków SSD
• układ dźwiękowy Creative Sound Core 3D
• zespół kart sieciowych Killer DoubleShot-X3
• wyjście HDMI 2.0 dla zintegrowanej grafiki
• masa portów USB (w tym dwa 3.1)
• efektowne wzornictwo
• funkcje dla graczy i overclockerów

Mówiąc w skrócie – mamy praktycznie wszystko czego wymagający gracze mogę zapragnąć. Producent zastosował świetny układ dźwiękowy bazujący na procesorze Creative'a, a także aż trzy karty sieciowe Killer (dwie przewodowe i jedną bezprzewodową). Na uwagę zasługuje też możliwość połączenia nawet czterech kart graficznych AMD Radeon lub Nvidia GeForce, co właściwie jest ewenementem w przypadku płyt pod LGA 1151.

Nie zapomniano też o zwolennikach przyspieszania komponentów komputera. Płyta bazuje na chipsecie Intel Z170, który pozwala na podkręcanie odblokowanych procesorów, ale oprócz tego udostępniono dodatki dedykowane entuzjastom – m.in. przyciski funkcyjne, wyświetlacz diagnostyczny i punkty pomiarowe napięć. Musicie przyznać, że całość prezentuje się niebywale interesująco.

Na kolejnych stronach przyjrzymy się płycie dokładniej. Sprawdzimy też jej wydajność i pobór mocy, zajrzymy do UEFI i przetestujemy możliwości automatycznego podkręcania podzespołów.

Pudełko, jak przystało na topowe modele, jest wielkie i ma rączkę do przenoszenia. Na froncie znajdziemy efektowną grafikę przywodzącą na myśl futurystyczny, sportowy samochód oraz  naklejkę informującą o interesującym dodatku - panelu z dwoma gniazdami USB 3.1.

Pod odchylaną klapą znajduje się okno, przez które możemy podziwiać zakupiony produkt. Na wewnętrznej stronie klapy znajdziemy klika zdjęć przedstawiających płytę (to chyba na wypadek gdyby widok przez okienko był niewystarczający :)). Tył standardowo jest zarezerwowany dla skróconej specyfikacji, opisu technologii i zdjęć tylnego panelu oraz samej płyty.

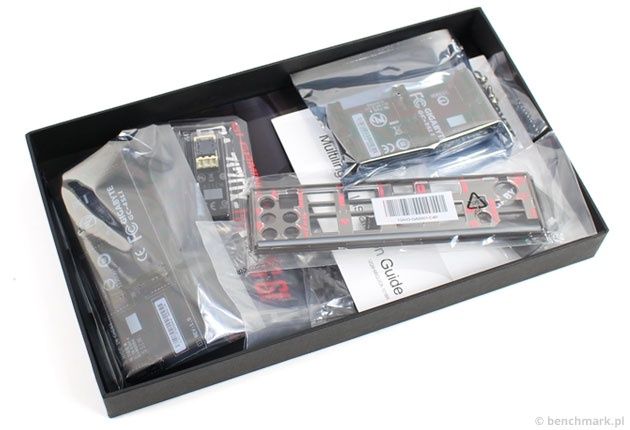

Dodatkowe wyposażenie jest bardzo bogate, a składa się na nie:

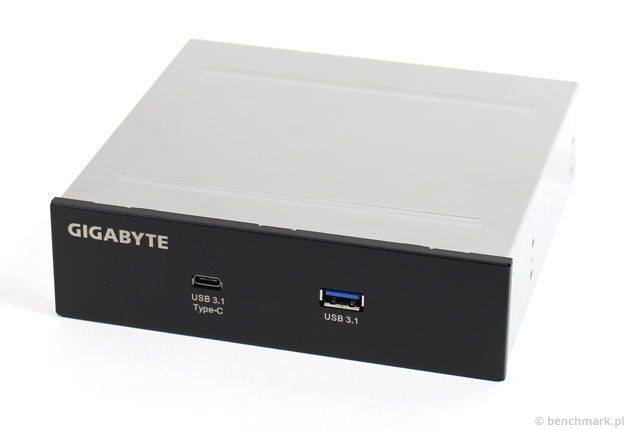

• panel 5,25” z dwoma portami USB 3.1 (typ A i C z obsługą standardu USB Power Delivery 2.0 – obciążalność do 100 W)
• kabel SATA Express dla panelu
• 6 kabli sygnałowych SATA
• mostki SLI 2-way, 3-way i 4-way
• mostek CrossFire
• podświetlana zaślepka tylnego panelu
• 3 zaślepki przeciwkurzowe dla złączy na tylnym panelu
• śrubki mocujące panel w obudowie
• adapter G Connector do podłączenia obudowy
• antenka Wi-Fi z magnetyczną podstawką
• osłona kabli anteny Wi-Fi

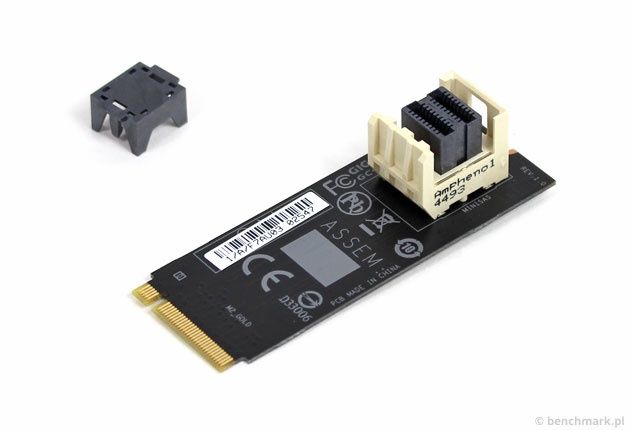

• adapter z M.2 do U.2
• naklejka na wentylator
• instrukcja użytkownika
• płyty ze sterownikami i oprogramowaniem

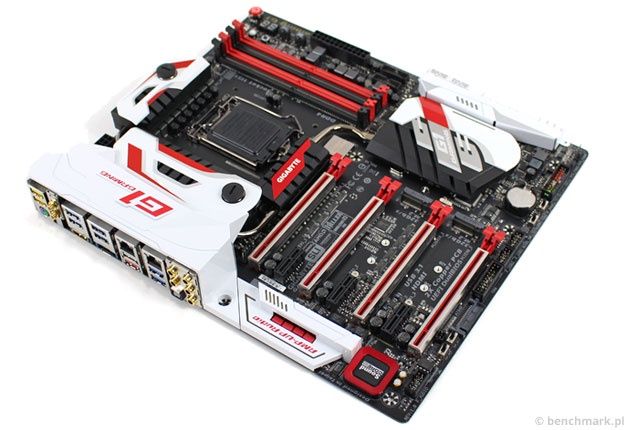

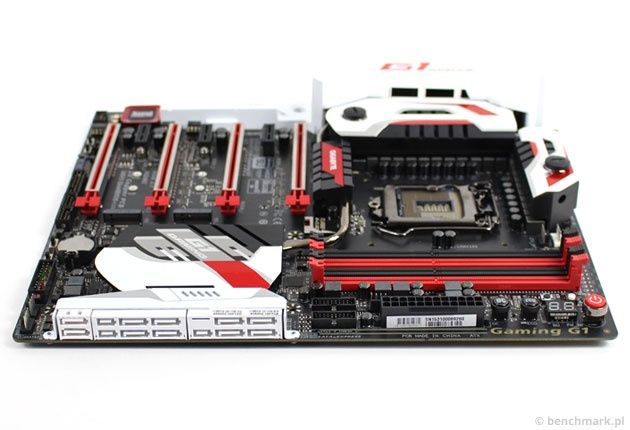

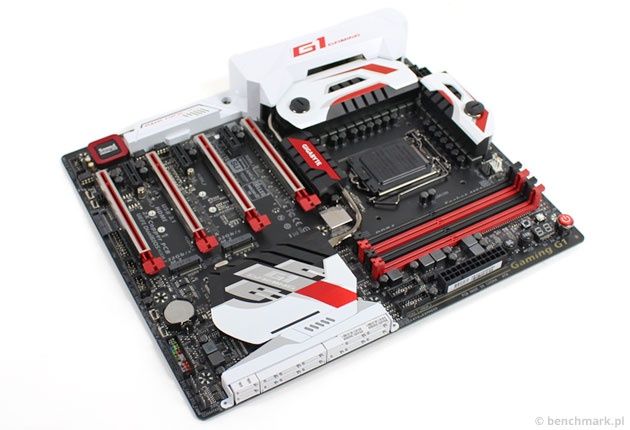

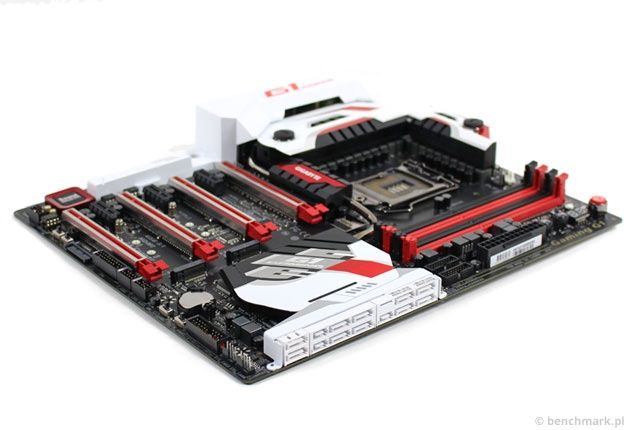

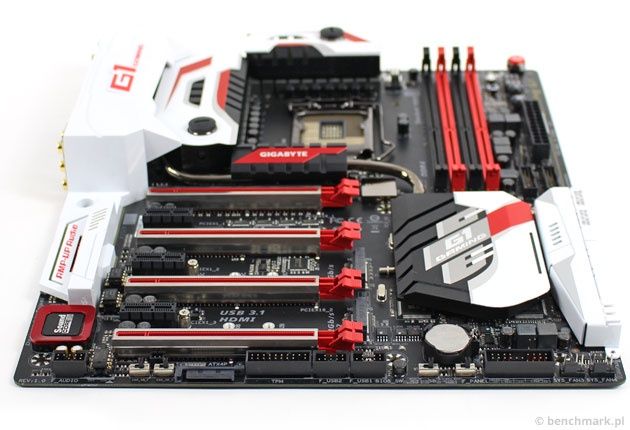

Jak chyba każdy producent, tak i Gigabyte zmienił kolorystykę nowych płyt dedykowanych graczom. W przypadku modelu Z170X-Gaming G1, poza obowiązkowym, czarnym laminatem w rozmiarze E-ATX, na pierwszy rzut oka wyróżniają się też białe osłony, nadające całości jeszcze bardziej efektownego wyglądu.

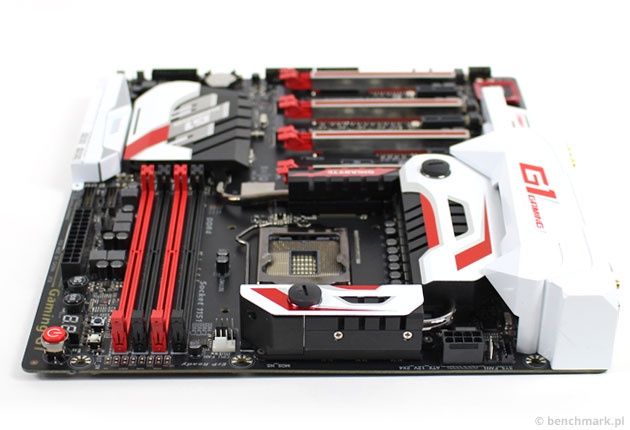

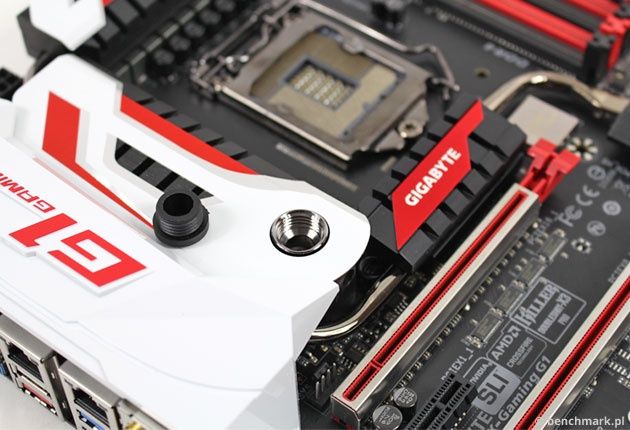

Podstawka LGA 1151 jest otoczona pokaźnym zestawem radiatorów, w których zintegrowano też blok wodny – można zatem zdecydować się na podłączenie chłodzenia cieczą (producent zastosował popularne złączki G1/4). Z jednej strony tak rozbudowane chłodzenie pozwoli uzyskać niższe temperatury komponentów, ale z drugiej może utrudnić montaż większych chłodzeń dla procesorów.

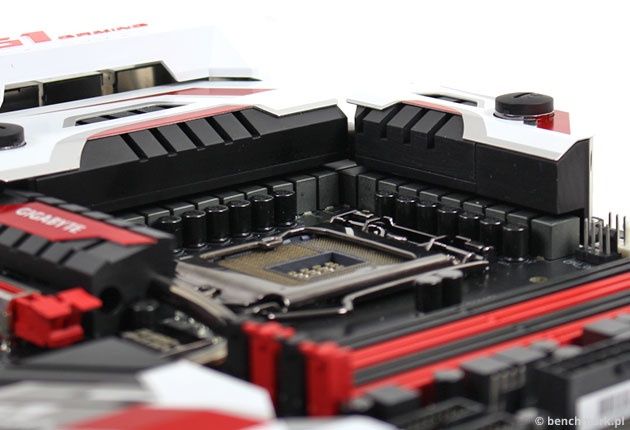

Za zasilanie procesora odpowiada potężna 22-fazowa sekcja, a wymaganą energię elektryczną doprowadza zaś 8-pinowe złącze EPS. Prawdę mówiąc, do takiej baterii faz zasilających spodziewaliśmy się co najmniej zestawu gniazd 4 + 8 pin. Wokoło umieszczono trzy 4-pinowe złącza dla wentylatorów oraz specjalne 4-pinowe złącze do podłączenia podświetlanej zaślepki tylnego panelu.

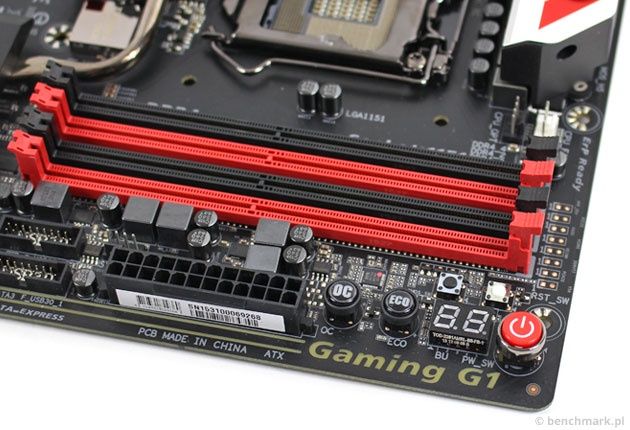

Płyta obsługuje do 64 GB pamięci DDR4 o taktowaniu do 3866 MHz po OC – można je zamontować w czterech slotach (są one powierzchniowo montowane - podobnie jak w modelu Gigabyte Z97X-SOC Force LN2). Poniżej znajdują się dwa pinowe złącza do wyprowadzenia łącznie czterech portów USB 3.0 - odpowiada za nie hub Renesas USB 3.0. Dalej po prawej stronie znajduje się złącze 4-pin dla wentylatorów oraz 24-pinowe złącze zasilające ATX.

Są też przyciski – Clear CMOS do przywracania domyślnych ustawień BIOS-u, Reset i Power do resetowania i włączania komputera oraz OC i ECO. Przycisk OC służy do ustawienia zwiększonych taktowań procesora bezpośrednio w systemie operacyjnym, a przycisk ECO włącza tryb oszczędzania energii.

Między przyciskami znajduje się jeszcze wyświetlacz kodów POST, a po prawej stronie banków pamięci umieszczono punkty pomiarowe napięć. Przy dolnej krawędzi laminatu umieszczono logo linii produktów Gaming G1 – jest ono podświetlane, a do wyboru oddano osiem barw (tak jak i w pozostałych podświetlanych elementach na płycie).

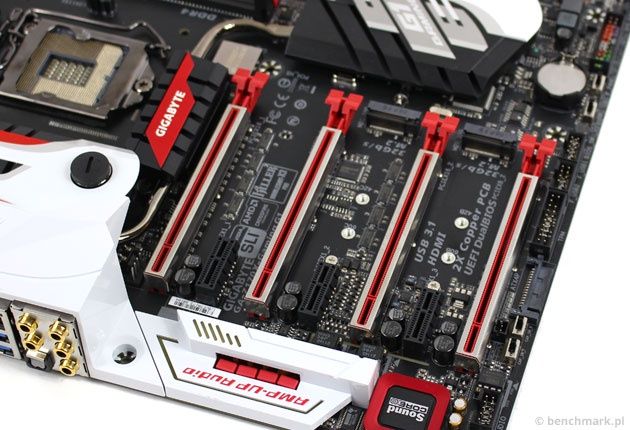

Model Z170X-Gaming G1 wyposażono w siedem slotów PCI-Express: trzy 3.0 x1 oraz po dwa PCI-Express 3.0 x8 i 3.0 x16. Cztery dłuższe zostały wzmocnione metalową osłoną, co według producenta ma zwiększyć ich wytrzymałość.

Dzięki zastosowanemu przełącznikowi PLX PEX 8747, karty graficzne można łączyć nawet po cztery sztuki w 4-way SLI lub 4-way CrossFireX – funkcjonalność ta jest dosyć rzadko spotykana, a w przypadku modeli pod LGA 1151 prawie unikalna. Tyle tylko, że poczwórna konfiguracja będzie ograniczana nawet przez topowego Core i7-6700K po solidnym OC i bardziej polecalibyśmy tutaj postawić na platformę Intel LGA 2011-3.

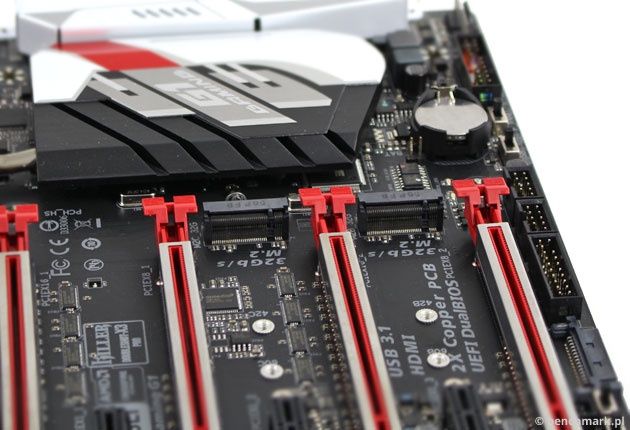

Między drugim i trzecim oraz trzecim i czwartym PCI-Express znajdują się dwa złącza M.2 o przepustowości 32 Gb/s dla nośników PCI-Express i SATA o długości do 80 mm.

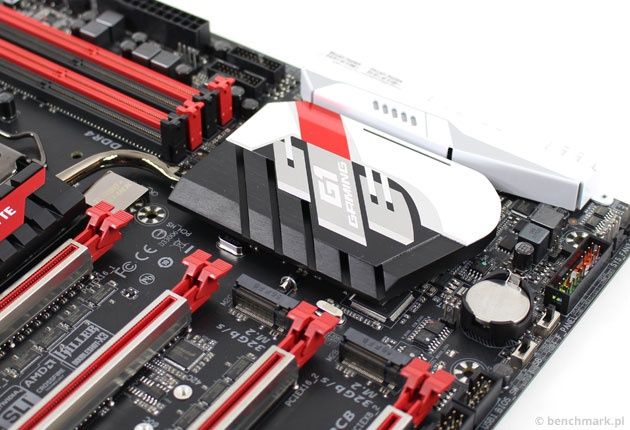

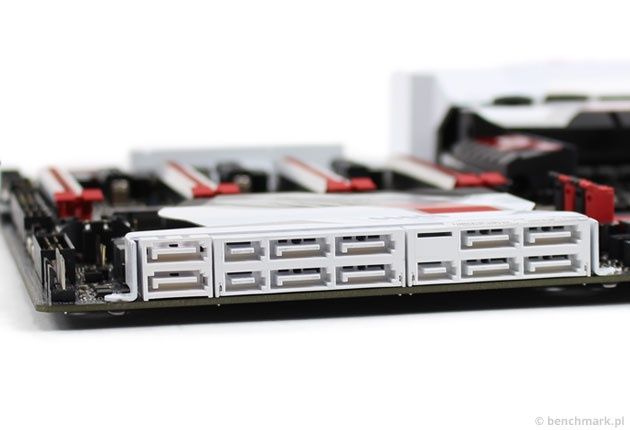

Pod dużym radiatorem z logo serii Gaming G1 znajduje się chipset Intel Z170, a poniżej niego ulokowano  cztery porty SATA 6 Gb/s (odpowiadają za nie dwa zewnętrzne kontrolery ASMedia ASM1061) oraz trzy złącza SATA Express 16 Gb/s (każde może działać również jako dwa osobne złącza SATA 6 Gb/s). Złącza dla dysków przykryto są białą, podświetlaną osłoną.

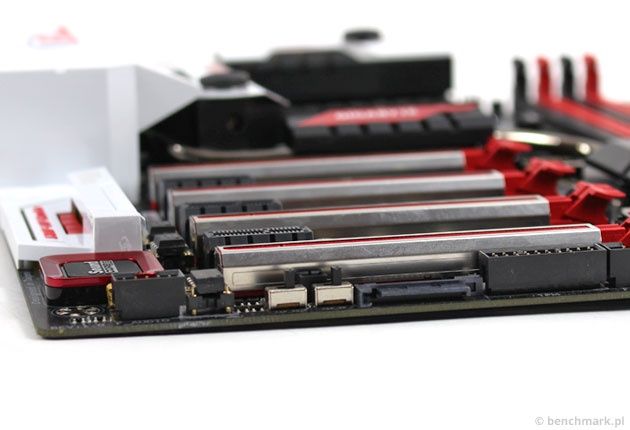

Na lewej krawędzi laminatu umieszczono złącze zasilające SATA (przydatne kiedy używamy co najmniej dwóch kart graficznych), złącze pinowe TPM i dwa pinowe złącza USB 2.0 do wyprowadzenia łącznie czterech takich portów. Poniżej znajdziemy jeszcze dwa przełączniki – pierwszy odpowiada za wybór BIOS-u (główny lub zapasowy), a drugi za aktywną funkcję Dual BIOS.

Po prawej stronie od przełączników znajdują się kości BIOS-u, bateria podtrzymująca jego ustawienia oraz zworka przywracająca domyślne ustawienia. W prawym dolnym rogu laminatu znajdziemy piny do podłączenia obudowy i dwa 4-pinowe złącza dla wentylatorów.

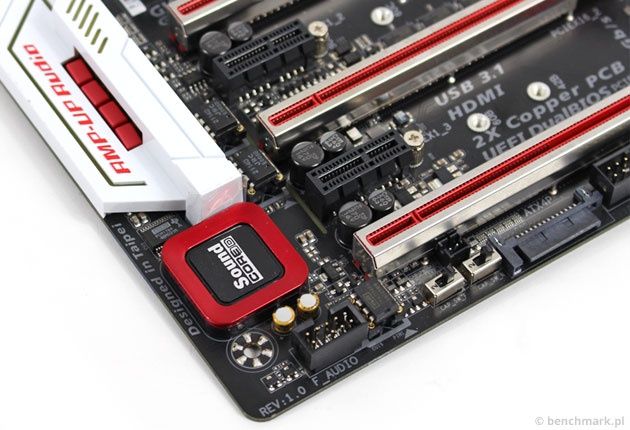

Gigabyte zastosował w swojej topowej płycie kodek audio Creative Sound Core 3D, wspomagany kondensatorami Nichicon Fine Gold i WIMA FKP2 oraz trzema wymiennymi wzmacniaczami – TI Burr Brown OPA2134 dla słuchawek na front panelu oraz dwoma JRC NJM 2114 osobno dla prawego i lewego kanału na tylnym panelu. Poza tym są jeszcze dwa przełączniki regulujące siłę wzmocnienia i złącze pinowe do podłączenia słuchawek i mikrofonu na front panelu.

Całość odseparowano od laminatu podświetlaną ścieżką, a kondensatory przykryto plastikową, również podświetlaną osłoną – na filmiku poniżej możecie zobaczyć prezentację technologii Ambient Light.

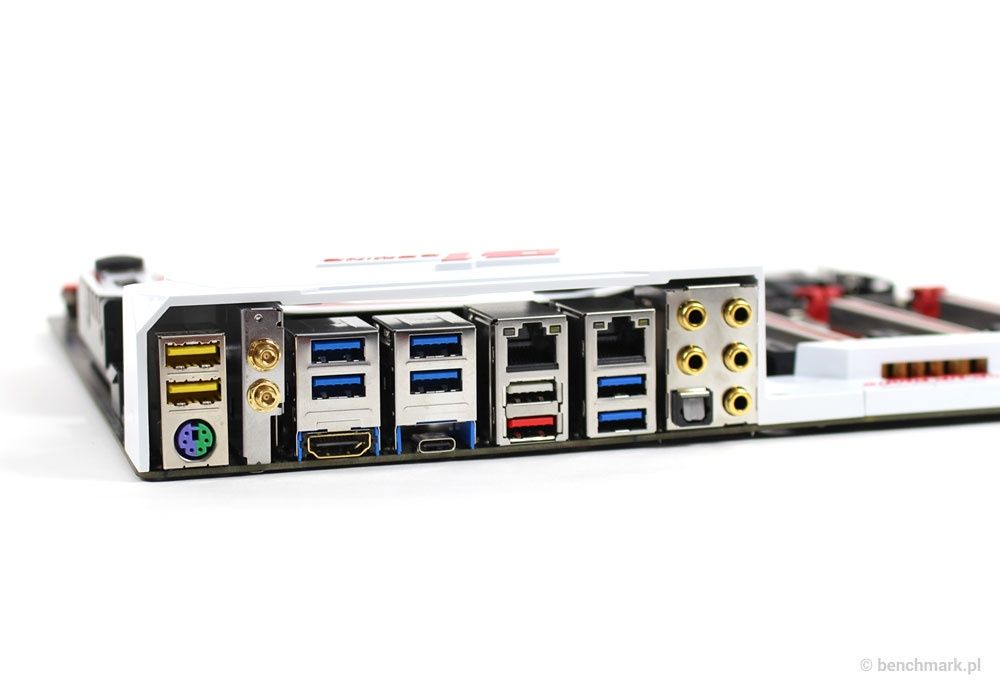

Tylny panel jest równie rozbudowany co cała płyta - składa się na niego aż siedem portów USB 3.0 (w tym biały obsługujący technologię Q-Flash Plus, która pozwala zaktualizować uszkodzony BIOS bez konieczności instalacji procesora i pamięci RAM) oraz dwa USB 3.1 – jeden standardowy typu A i jeden nowy typu C. Warto zauważyć, że za trzy porty USB 3.0 odpowiada hub Renesas USB 3.0, natomiast za dwa USB 3.1 kontroler Intel Thunderbolt 3 umożliwiający osiągnięcie przepustowości 32 Gb/s.

Gdyby tego było mało, dla zachowania wstecznej kompatybilności zastosowano również gniazdo PS/2 dla klawiatury lub myszy oraz dwa porty USB 2.0, które charakteryzują się stabilnym napięciem zasilającym i sprawdzą się z przetwornikami cyfrowo-analogowymi (DAC).

Z kolei za komunikację z siecią odpowiada technologia Killer DoubleShot-X3 Pro, na którą składają się dwie karty sieciowe Qualcomm Atheros Killer E2400 (gniazda RJ-45 – przepustowość 1 Gb/s) oraz bezprzewodowa karta sieciowa Killer Wireless-AC 1535 (dwa złącza antenowe – przepustowość 867 Mb/s) wraz z Bluetooth w wersji 4.1.

Oprócz tego udostępniono wyjście HDMI 2.0 – wprawdzie standardowo zintegrowana grafika Intela nie obsługuje takiego interfejsu, ale producent zastosował mostek MegaChips MCDP2800. Możliwe jest więc wyświetlanie wideo w jakości 4K w proporcjach 21:9 przy 60 fps (z obsługą HDCP 2.2). Nie zapomniano też o wyjściach audio – w tym przypadku oddano do dyspozycji pięć złączy mini jack i optyczne S/PDIF.

• System operacyjny: Windows 8.1 64-bit
• Sterowniki Intel: Intel Graphics Driver 10.18.15.4232

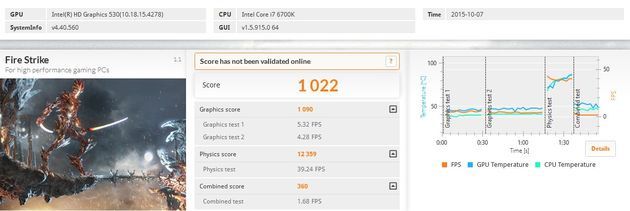

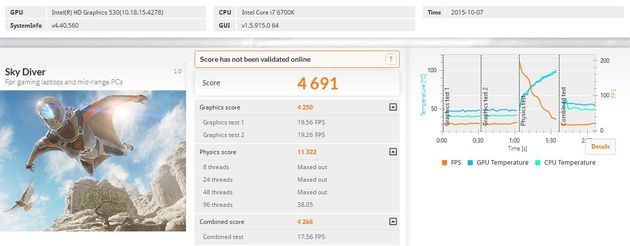

W testach wykorzystaliśmy najnowszą wersję benchmarka 3DMark. Pomiary przeprowadziliśmy dla platformy ze zintegrowanym układem graficznym Intel HD 530.

Nie odnotowaliśmy żadnych znaczących anomalii w wydajności komputera z płytą główną Gigabyte Z170X-Gaming G1.

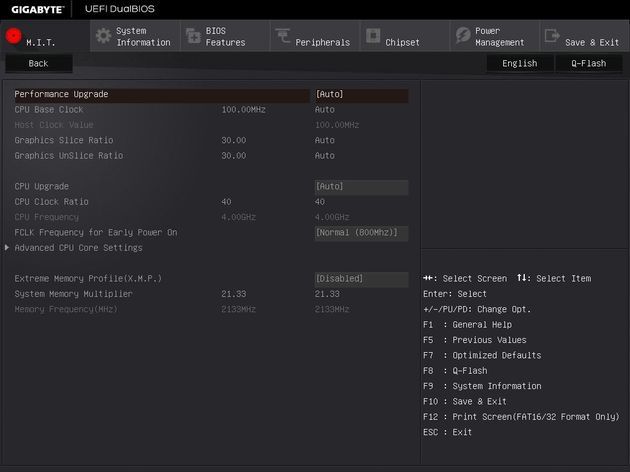

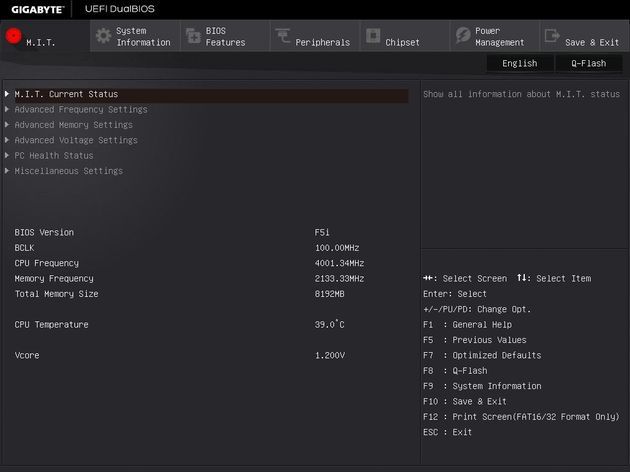

Płyta działa pod obsługą UEFI DualBIOS, ale w odróżnieniu od modeli z poprzedniej generacji, tym razem producent udostępnił tylko tryb standardowy (Classic) – może nie zalicza się on do najefektowniejszych rozwiązań, ale na pewno jest czytelny i szybki w obsłudze. Dostępnych opcji jest odpowiednio dużo nawet dla entuzjastów i zostały one zgrupowane w intuicyjny sposób. Na uwagę zasługuje też tłumaczenie interfejsu na polski język.

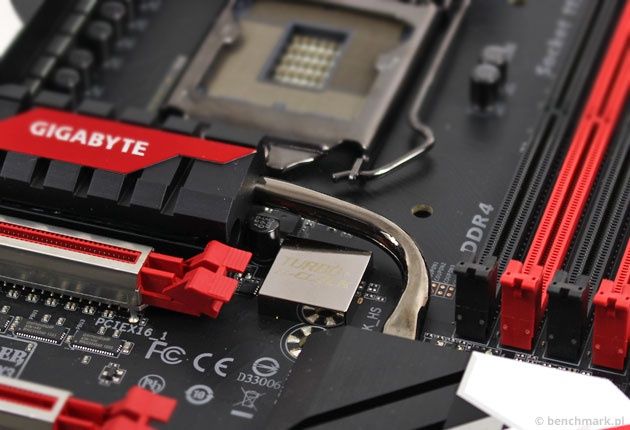

Nie mogło też zabraknąć funkcji automatycznego przyspieszania podzespołów komputera – w tym przypadku producent udostępnił dwie funkcje programowe (CPU Upgrade i Performance Upgrade) oraz wcześniej wspomniane rozwiązanie sprzętowe (przycisk OC Button).

Przycisk OC Button to najłatwiejsze z dostępnych rozwiązań, bo wystarczy go nacisnąć i praktycznie od razu procesor pracuje z wyższym taktowaniem – w naszym przypadku zostało ono podniesione do 4400 MHz (44x 100 MHz), a więc tylko o 400 MHz względem standardowej wartości. Pamięć RAM została nietknięta.

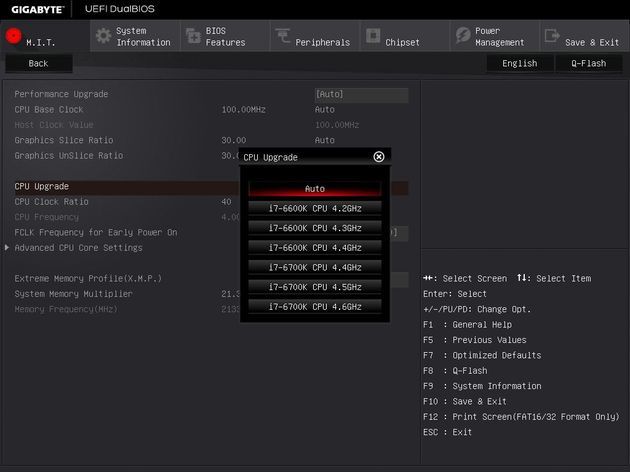

W przypadku funkcji CPU Upgrade możemy wybrać jeden z sześciu dostępnych profili – producent udostępnił tutaj po trzy profile dla modeli Core i5-6600K i Core i7-6700K. Redakcyjny 6700K bez problemu mógł pracować z najwyższymi ustawieniami, czyli częstotliwością podniesioną do 4600 MHz (46x 100 MHz). Funkcja CPU Upgrade niestety nie przewiduje przyspieszania pamięci RAM.

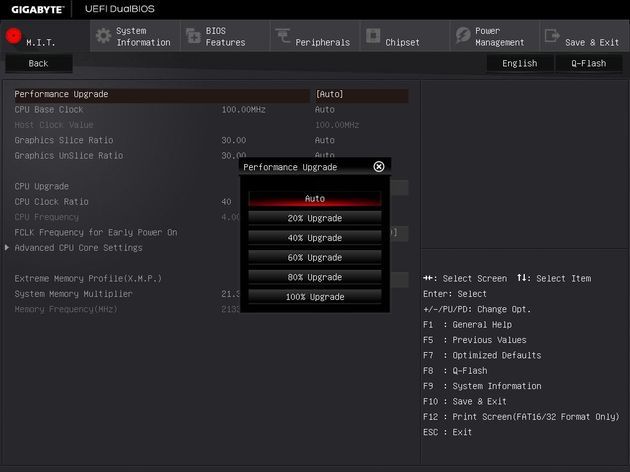

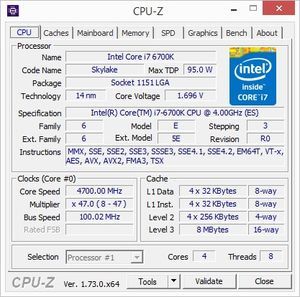

Technologia Performance Upgrade przewiduje przyspieszanie komputera w krokach o 20-100% (nie chodzi tutaj jednak o procentowy wzrost częstotliwości, a tym bardziej o wzrost wydajności). Przy najwyższych dostępnych ustawieniach (tj. 100%) procesor Core i7-6700K został przyspieszony do 4700 MHz (47x 100 MHz), natomiast pamięć operacyjna nadal pracowała z zegarem 2133 MHz.

Platforma ze zintegrowanym układem graficznym pobierała zauważalnie więcej mocy względem konfiguracji z innymi płytami pod LGA 1151 - najprawdopodobniej jest to skutek zastosowania dodatkowych kontrolerów i podświetlenia laminatu diodami LED. Mimo wszystko cała platforma nie pobierała dużo mocy - w mniej wymagających zastosowaniach nie było to więcej niż 84 W, a dopiero po mocnym obciążeniu procesora watomierz wskazał 135 W. W przypadku zastosowania zewnętrznej karty graficznej wskazania byłyby dużo wyższe.

Gigabyte Z170X-Gaming G1 to bez wątpienia wyjątkowa konstrukcja – nie tylko ze względu na oferowane możliwości, ale też cenę. Dla jednych kupienie płyty głównej za grubo ponad 2000 złotych jest szaleństwem, ale znajdą się i tacy, na których taka kwota nie robi większego wrażenia. Nie da się ukryć, że opisywany model został zaprojektowany właśnie z myślą o tej drugiej grupie klientów – grupie, dla której ponad cenę liczy się właśnie wydajność i funkcjonalność. No i ten obłędny wygląd :)

Płyta oferuje w zasadzie wszystko, czego gracze mogą tylko zapragnąć. Do dyspozycji oddano świetny układ dźwiękowy Creative Sound Core 3D i gamingowe karty sieciowe Killer DoubleShot-X3 – nie jedną, nie dwie, ale aż trzy (dwie przewodowe i jedną bezprzewodową). Nie zapomniano też o bogatym zestawie złączy, wliczając w to gniazda SATA Express, M.2 i porty USB 3.1 (w tym zewnętrzny panel 5,25 cala).

To jednak nie wszystko, bo płyta pozwala zbudować naprawdę wydajny komputer. Z170X-Gaming G1 bez problemu obsłuży najwydajniejsze procesory Intel Skylake oraz nawet cztery karty graficzne Radeon lub GeForce. Gdyby tego było mało, można zdecydować się na przyspieszenie komponentów – pomogą w tym funkcje dla entuzjastów i wydajna sekcja zasilania (z możliwością podłączenia chłodzenia cieczą). Mniej doświadczeni klienci mogą natomiast zdać się na automatyczne OC z poziomu UEFI lub podbić zegary procesora kliknięciem jednego przycisku na laminacie.

Jak już wspominaliśmy, opisywany model powinien zainteresować klientów z naprawdę zasobnym portfelem – jego cena w polskich sklepach zaczyna się mniej więcej od 2200 złotych. Jest to zatem najdroższa konstrukcja pod LGA 1151 i jedna z najdroższych płyt głównych ogólnie na rynku. Od razu pojawia się zatem pytanie – czy nie lepiej zdecydować się na porównywalny model pod LGA 2011-3 (np. Gigabyte GA-X99-Gaming 5P lub GA-X99-Gaming 7 WIFI), który będzie dostępny w niższej cenie, a zaoszczędzone pieniądze dołożyć do procesora Core i7-5820K lub Core i7-5930K? Takie rozwiązanie wydaje się zdecydowanie lepsze.

• możliwość podkręcania odblokowanych procesorów
• możliwość podłączenia chłodzenia cieczą
• obsługa do 64 GB pamięci DDR4 RAM
• możliwość połączenia nawet czterech kart graficznych w CrossFireX lub SLI
• trzy gniazda SATA Express 16 Gb/s i dwa M.2 32 Gb/s
• sporo portów USB (w tym USB 3.1 A i C)
• wyjście HDMI 2.0
• układ dźwiękowy Creative Sound Core 3D
• karty sieciowe Killer DoubleShot-X3
• efektowne wzornictwo (osłona i podświetlenie)
• wzmocnione złącza PCI-Express x16
• bardzo bogate wyposażenie (w tym panel USB 3.1)

• bardzo wysoka cena
• nieopłacalna w stosunku do płyt pod LGA 2011-3
