Drugi Tomahawk wystrzelony - test płyty MSI Z270 Tomahawk

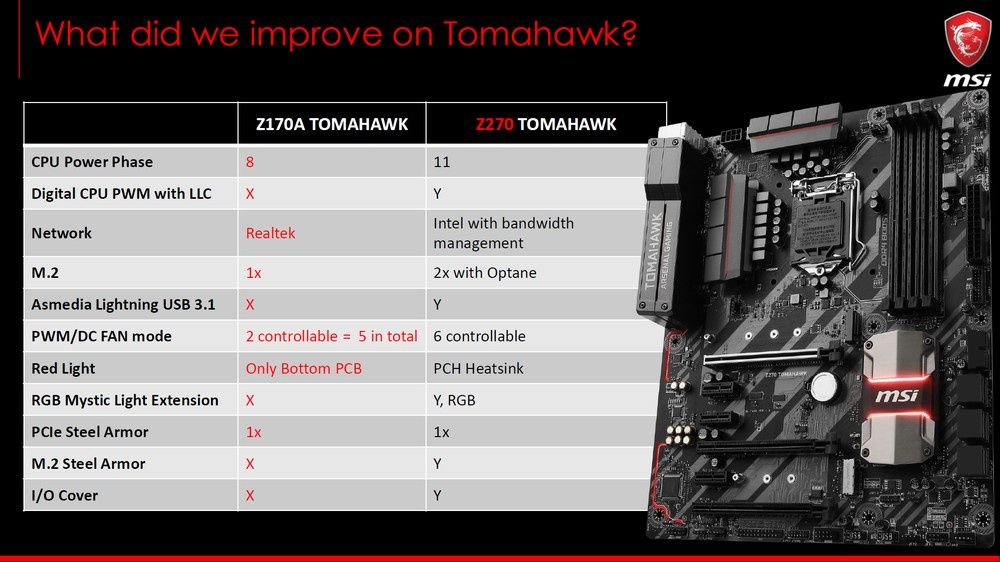

Niektórzy z naszych czytelników zapewne jeszcze pamiętają test płyty głównej MSI Z170A Tomahawk, a więc jednej z tańszych konstrukcji z segmentu dla graczy z podstawką LGA 1151 i chipsetem Intel Z170. Model ten reprezentował dobry stosunek ceny do oferowanych możliwości, a przy tym pozwalał na podkręcanie odblokowanych procesorów, więc znalazł spore grono zwolenników.

Tak się składa, że rok po testach starego modelu w nasze ręce trafiła nowsza wersja o oznaczeniu MSI Z270 Tomahawk – też z podstawką LGA 1151, ale tym razem już z chipsetem Z270. Jak się sprawdzi nowa konstrukcja?

• obsługa procesorów Intel Core 6. i 7. generacji (Skylake i Kaby Lake)
• możliwość podkręcania procesorów z odblokowanym mnożnikiem
• dodatkowe wzmocnienie slotów PCI-Express i M.2
• podświetlenie Mystic Light
• niewygórowana cena

Model MSI Z270 Tomahawk również reprezentuje linie Arsenal Gaming, która powinna zainteresować graczy i entuzjastów z trochę mniej zasobnym portfelem. Płyta współpracuje z procesorami Intel Skylake i Kaby Lake pod gniazdo LGA 1151, a w przypadku modeli z odblokowanym mnożnikiem można pokusić się o podkręcenie. Oczywiście nie mogło też zabraknąć wzmocnienia złączy oraz podświetlenia LED.

Pierwsze, co rzuca się w oczy oglądając pudełko z nową płytą MSI, to fakt, że jest zauważalnie grubsze od tych z poprzednich serii. Niestety, większe pudełko nie przekłada się na większą ilość dodatków - w skład wyposażenia wchodzą:

• 2 kable sygnałowe SATA
• zaślepka tylnego panelu
• instrukcja użytkownika
• płyta ze sterownikami i oprogramowaniem

Jest więc tylko to co niezbędne przy korzystaniu z nowej płyty.

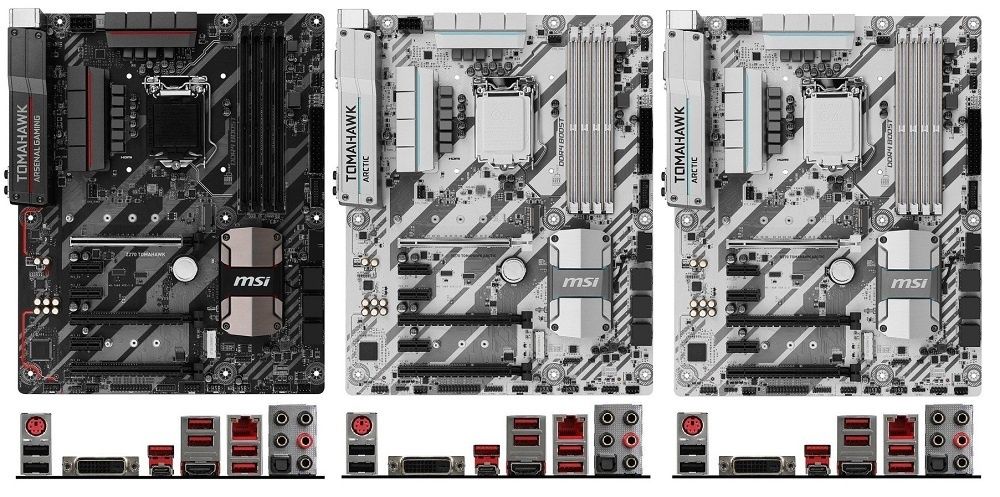

Nim przyjrzymy się samej płycie głównej, warto jeszcze wspomnieć, że producent zaprezentował jeszcze dwa bliźniacze modele w białej kolorystyce: Z270 Tomahawk Arctic, a także H270 Tomahawk Arctic z chipsetem H270 (który nie umożliwia podkręcania procesora).

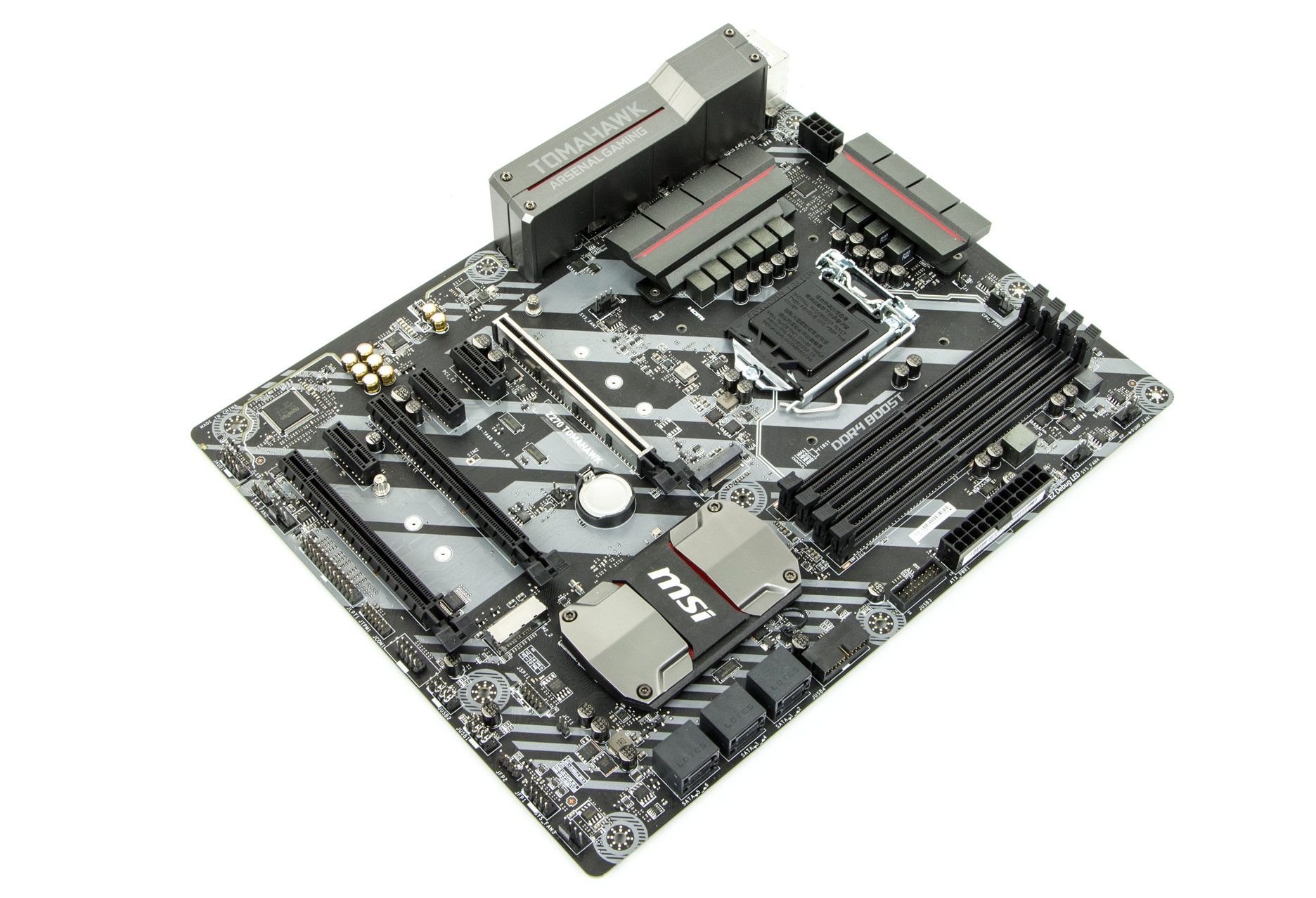

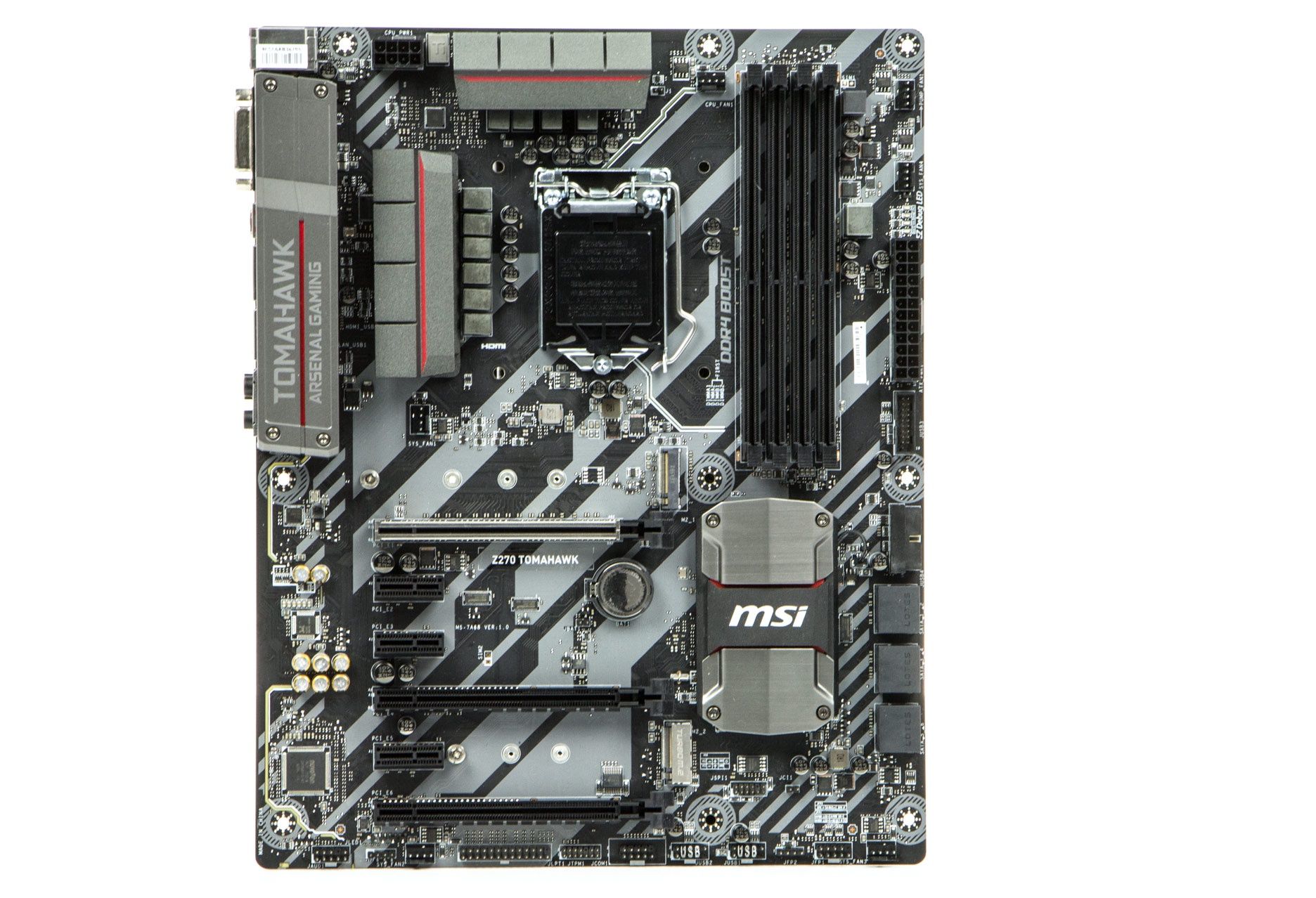

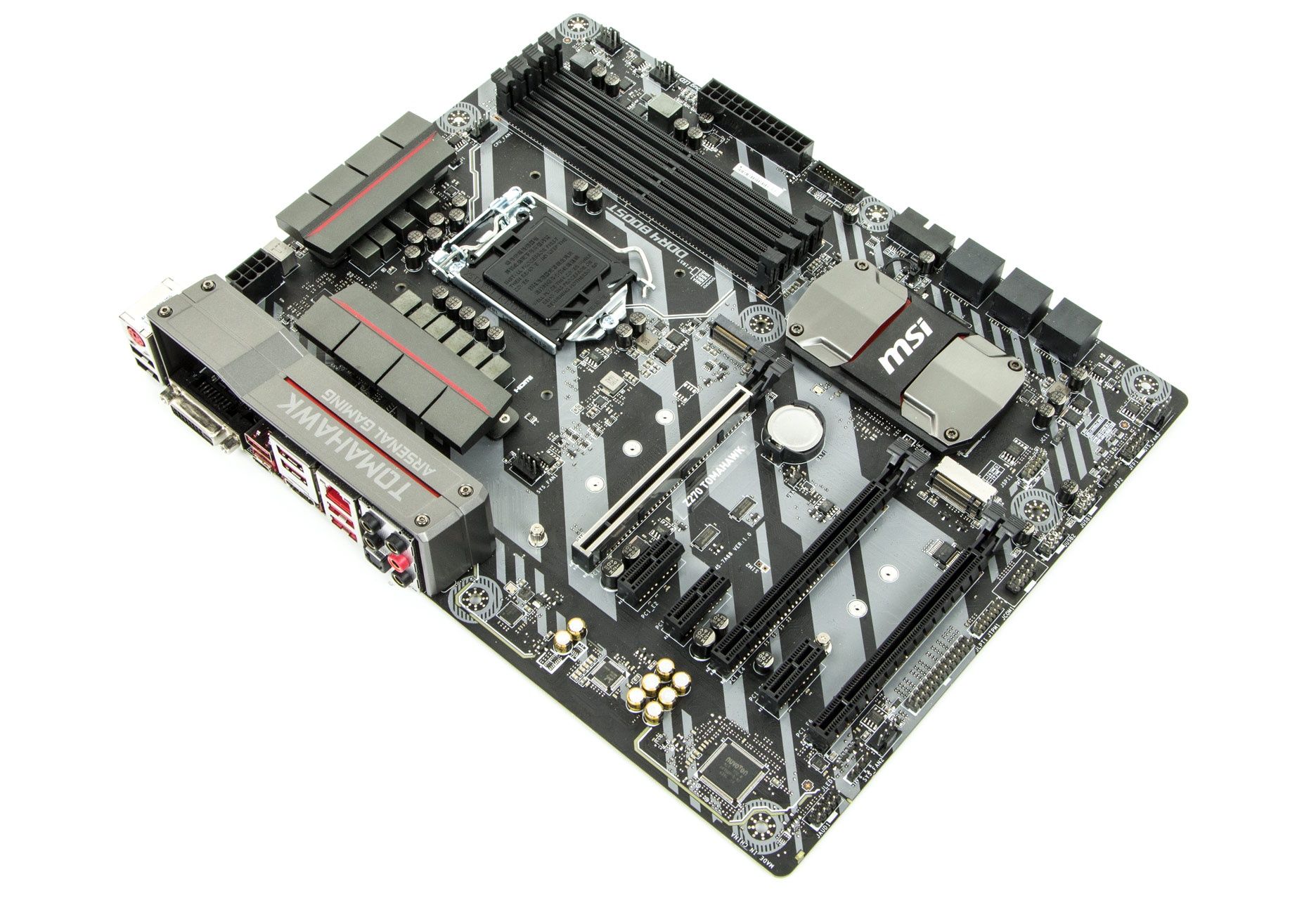

Płyta bazuje na laminacie formatu ATX – został on utrzymany w ciemnej kolorystyce, a ponadto znalazły się na nim jasnoszare, lekko błyszczące pasy. Wzornictwo płyty dopełniają czarne złącza i grafitowe radiatory z czerwonymi liniami oraz maskownica tylnego panelu w tych samych kolorach.

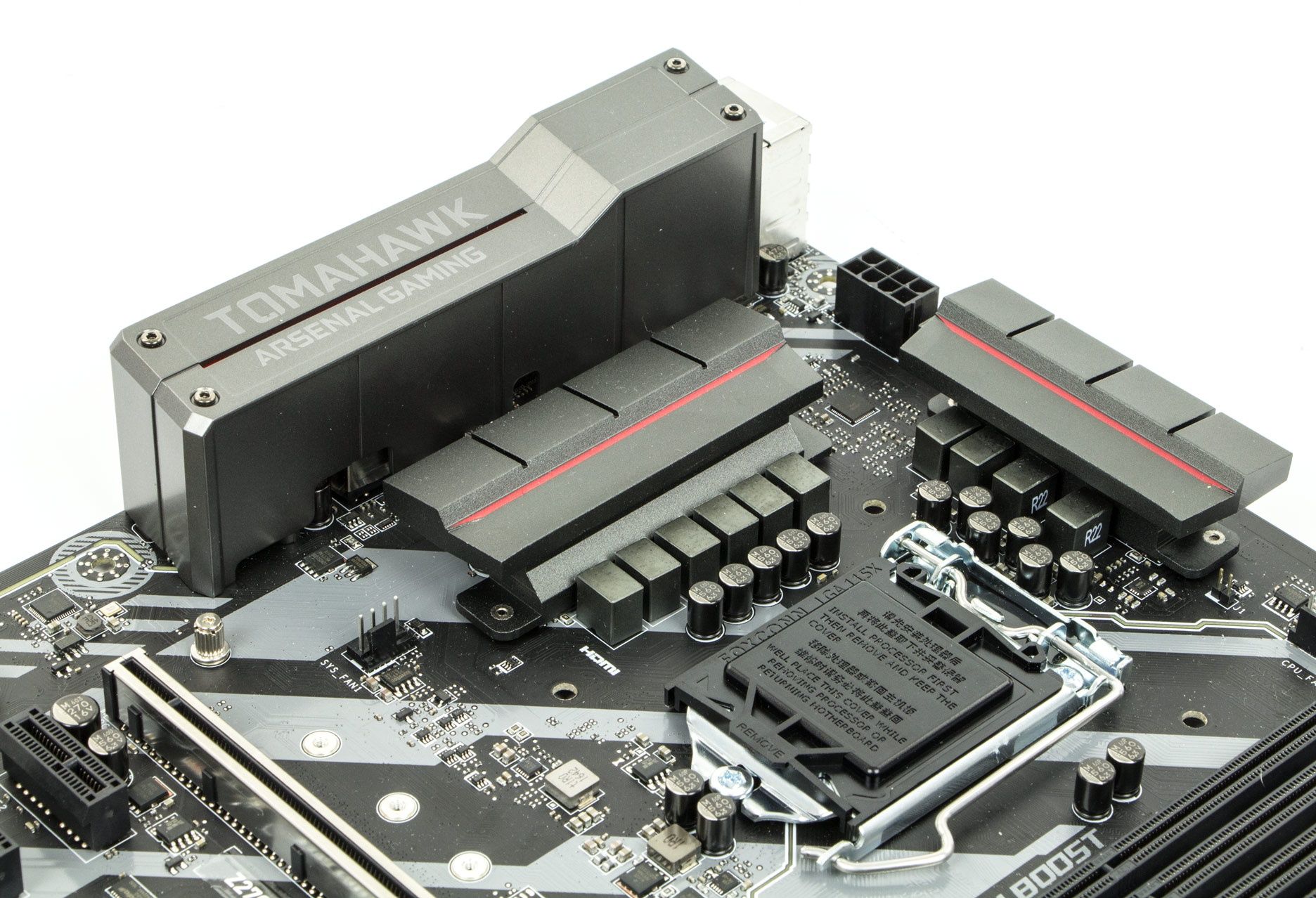

Podstawka LGA 1151 obsługuje procesory z rodziny Skylake oraz Kaby Lake, a na 10-fazowej sekcji zasilania umieszczono dwa dość niskie, przykręcane radiatory. Zasilanie doprowadza 8-pinowa wtyczka.

Z270 Tomahawk obsługuje maksymalnie 64 GB pamięci DDR4 o taktowaniu do 3800 MHz (3600 MHz w przypadku procesorów Skylake) w czterech bankach. W okolicy procesora i slotów RAM mamy cztery 4-pinowe złącza dla wentylatorów, niżej zaś 24-pinowe złącze zasilające, dwa złącza USB 3.0 (jedno prostopadłe do płyty i jedno równoległe) oraz diody diagnostyczne EZ Debug LED.

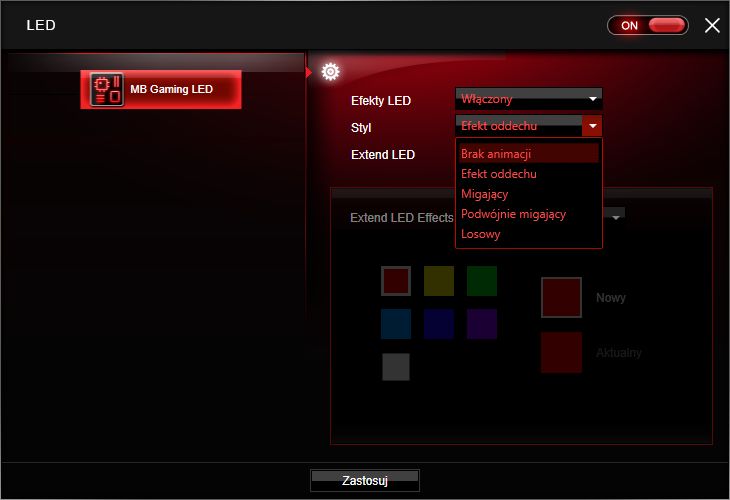

Spodnia strona płyty jest podświetlana czerwonymi diodami LED (Mystic Light) - można je ustawić w kilku trybach świecenia lub całkowicie wyłączyć, ale do obsługi tej funkcji wymagane jest doinstalowanie pakietu MSI Gaming APP.

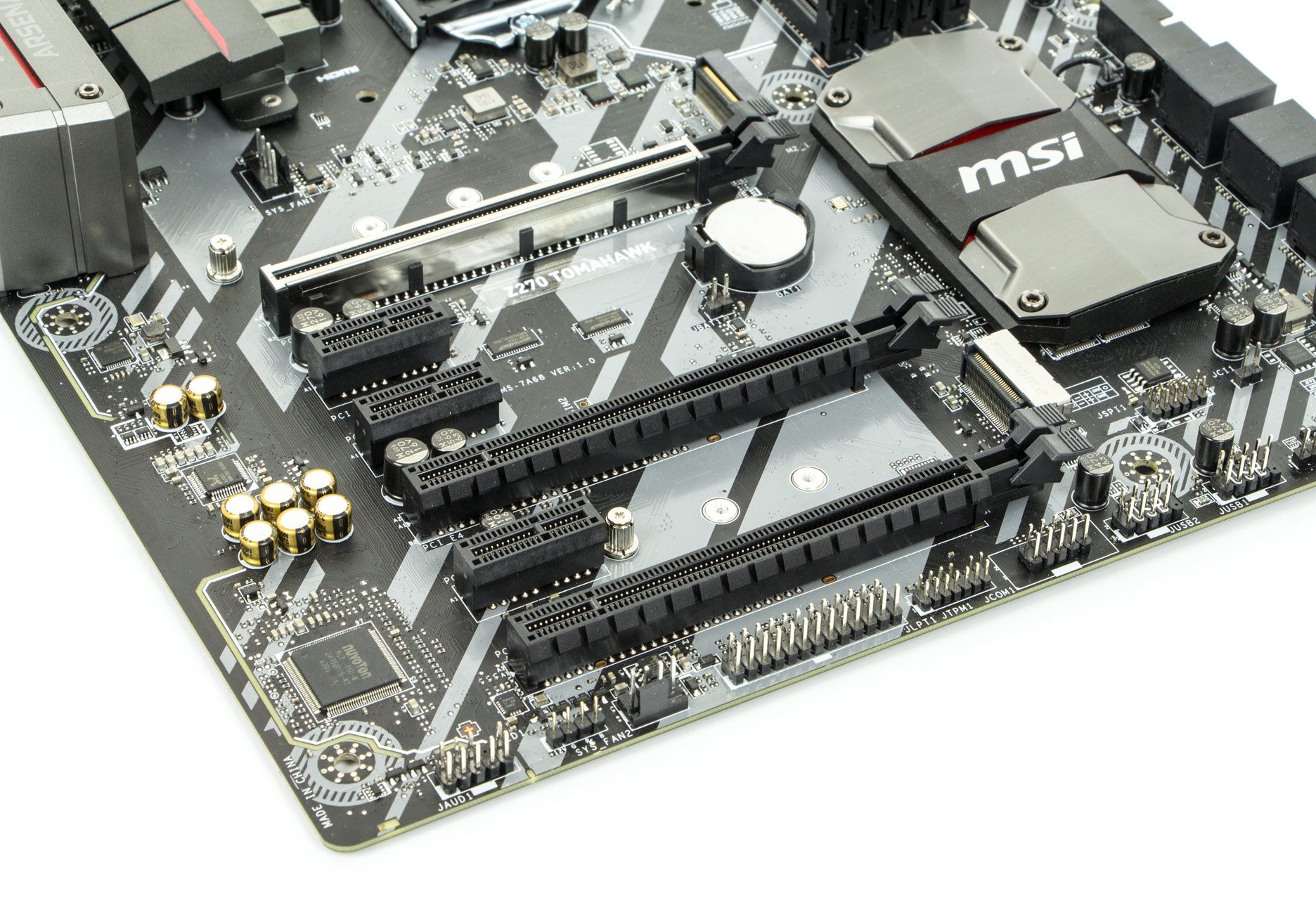

Do użytku oddano trzy złącza PCI-Express 3.0 x1 oraz trzy x16 (elektryczne x16, x4, x1), można więc połączyć dwie karty Radeon w trybie CrossFireX (SLI nie jest wspierane). Pierwszy slot dla karty graficznej zaopatrzono w metalową osłonę mającą, według producenta, chronić przed wyginaniem i ekranować slot.

Dwa złącza M.2 32 Gb/s umieszczono z dala od miejsca zajmowanego przez kartę graficzną: za pierwszym slotem i przed drugim. Obydwa współpracują z nośnikami SATA, PCI-Express i Intel Optane (w tym bliżej procesora można zamontować dłuższe nośniki - do 110 mm). Możliwe jest także stworzenie macierzy RAID 0 lub 1 z dwóch nośników PCI-Express.

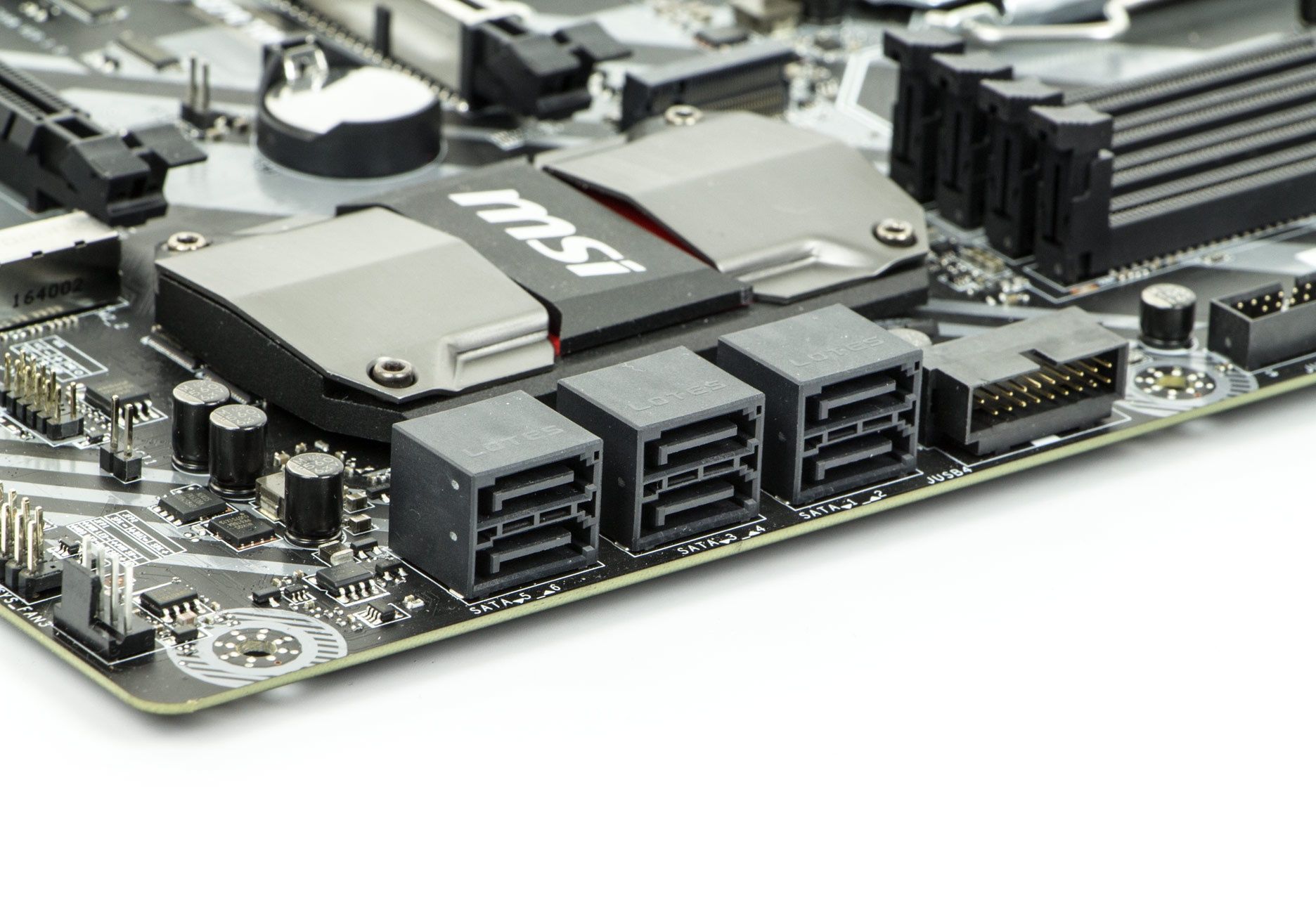

Na chipsecie Z270 znalazł się radiator z czerwonym podświetleniem LED. Poniżej niego umieszczono sześć równoległych do laminatu złączy SATA 6 Gb/s.

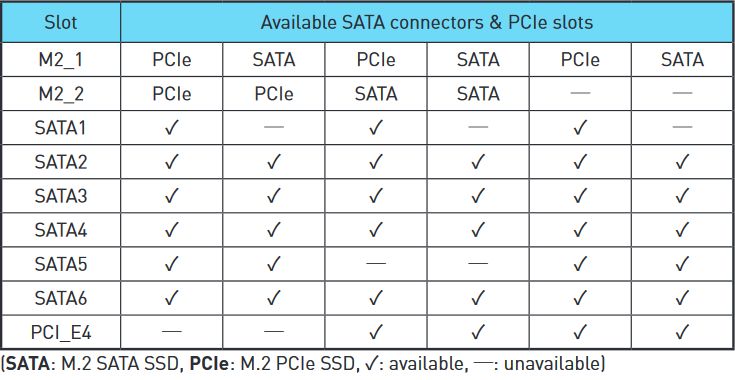

Warto jednak pamiętać, że płyta obsługuje maksymalnie sześć nośników SATA – w przypadku zajęcia pierwszego złącza M.2 takim nośnikiem niedostępny będzie pierwszy port SATA 6 Gb/s, a w przypadku zajęcia drugiego M.2 – piąty port SATA. Jeżeli natomiast do drugiego złącza M.2 włożymy nośnik PCI-Express, to w takim wypadku nie będzie dostępny drugi slot PCI-Express x16.

Przy lewej krawędzi płyty producent umieścił następujące pinowe złącza: audio, 4-pinowe dla wentylatora, LPT, TPM, COM, dwa złącza USB 2.0 (łącznie dla 4 portów), złącza front panelu i szóste już 4-pinowe złącze dla wentylatora. Jest też specjalne złącze do podłączenia taśmy LED RGB - to na wypadek jakby komuś nie wystarczało standardowe upiększenie.

Na sekcję audio składa się: 8-kanałowy kodek Realtek ALC892, kondensatory Chemi-Con i podświetlana ścieżka oddzielająca sekcję od reszty płyty (co ma wpływać na mniejsze zakłócenia). Układ dźwiękowy nie jest więc aż tak rozbudowany, jak w przypadku wyższych modeli z serii dla graczy.

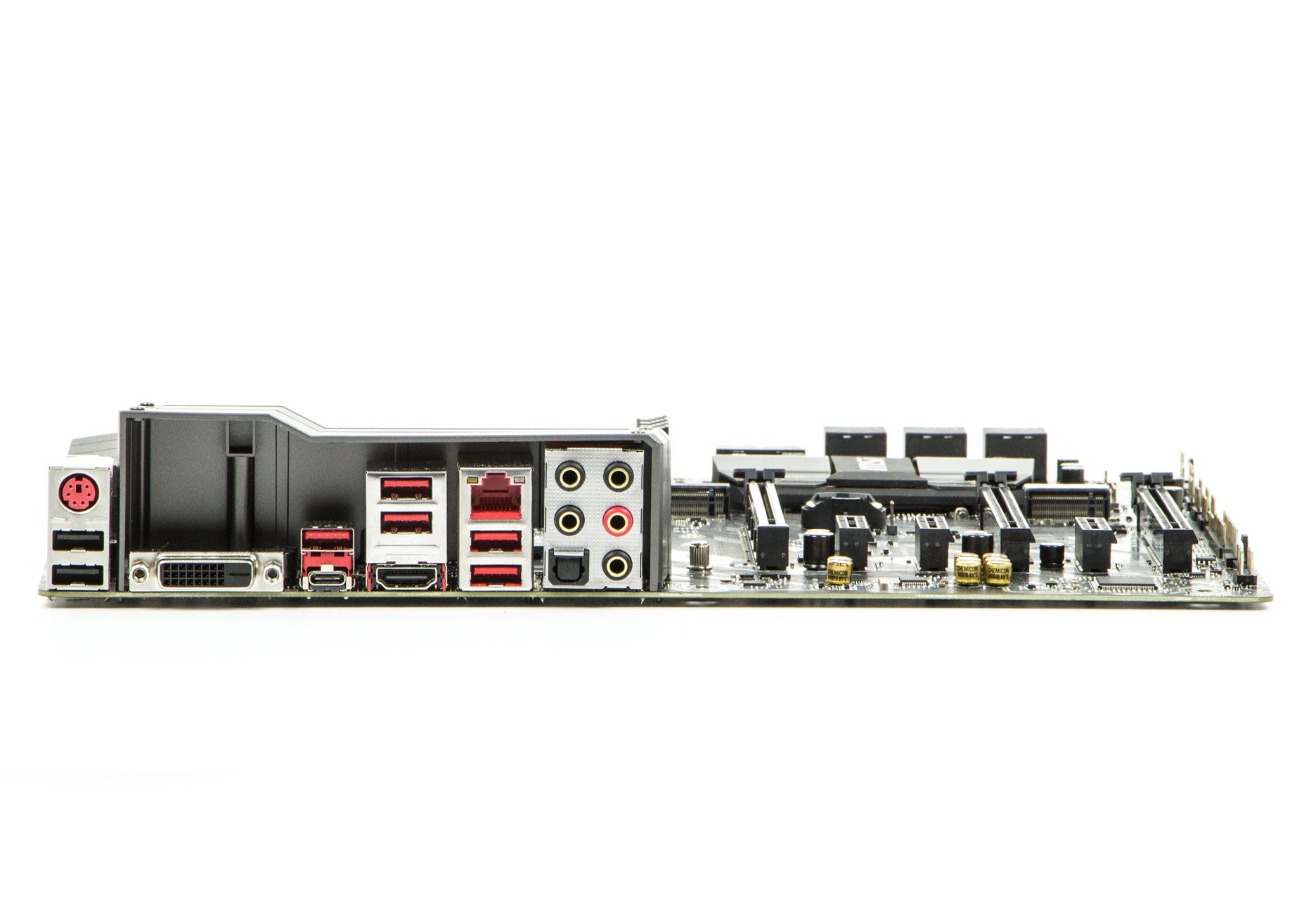

Na tylnym panelu znajdziemy: PS/2 dla klawiatury lub myszy, dwa USB 2.0, DVI-D, dwa USB 3.1 typu A i C (obsługiwane przez kontroler ASMedia ASM2142), cztery USB 3.0, HDMI, RJ45 karty sieciowej Intel I219-V, wejścia i wyjścia minijack, a także wyjście optyczne S/PDIF. Jak na niedrogą płytę dla graczy jest w sam raz.

Na kolejnych stronach przyjrzymy się oprogramowaniu płyty głównej, a także sprawdzimy jak wypada pod względem wydajności i poboru energii elektrycznej.

[kontrolka produkt=intel-core-i5-6600 typ=top10new tytul="Intel Core i5 6600" opis="Intel Core i5-6600 to jeden z wydajniejszych procesorów z generacji Intel Skylake. Model ten został wyposażony w 4 rdzenie o taktowaniu 3,3/3,9 GHz, 2-kanałowe kontrolery pamięci DDR3L-1600 i DDR4-2133 oraz zintegrowany układ graficzny Intel HD 530. Mnożnik procesora jest zablokowany."]

[kontrolka produkt=msi-z270-tomahawk typ=top10new tytul="MSI Z270 Tomahawk" opis="Płyta MSI Z270 Tomahawk to jedna z tańszych płyt głównych z serii Z270. Model ten wyróżnia się militarną stylistyką, a także nowoczesnym kompletem złączy."]

[kontrolka produkt=intel-hd-530 typ=top10new tytul="Intel HD 530" opis="Testy płyty głównej przeprowadziliśmy bez zewnętrznej karty graficznej - za wyświetlanie obrazu odpowiedzialny był układ zintegrowany w procesorze."]

[kontrolka produkt=g-skill-ripjaws-4-ddr4-2x-4-gb-3000-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="2-kanałowy zestaw nowych pamięci DDR4 (w naszej platformie pracują z częstotliwością nominalną kontrolera pamięci - 2133 MHz)."]

[kontrolka produkt=radeon-r7-ssd-240-gb typ=top10new tytul="AMD Radeon R7 SSD 240 GB" opis="AMD Radeon R7 SSD 240 GB to dysk systemowy naszej platformy testowej. Jeden z wydajniejszych modeli pod SATA 6 Gb/s."]

[kontrolka produkt=high-power-element-bronze-500-w typ=top10new tytul="High Power Element Bronze 500 W" opis="Za zasilanie konfiguracji odpowiada jednostka High Power Element Bronze 500 W, a więc jedna z tańszych jednostek z certyfikatem 80 PLUS Bronze."]

[kontrolka produkt=microsoft-windows-home-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Home 64 bit" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8. Tylko ten system pozwoli na pełne wykorzystanie potencjału nowej platformy Intel."]

• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

W testach wykorzystaliśmy najnowszą wersję benchmarka 3DMark. Pomiary przeprowadziliśmy dla platformy z procesorem Intel Core i5-6600 i zintegrowanym układem graficznym Intel HD 530.

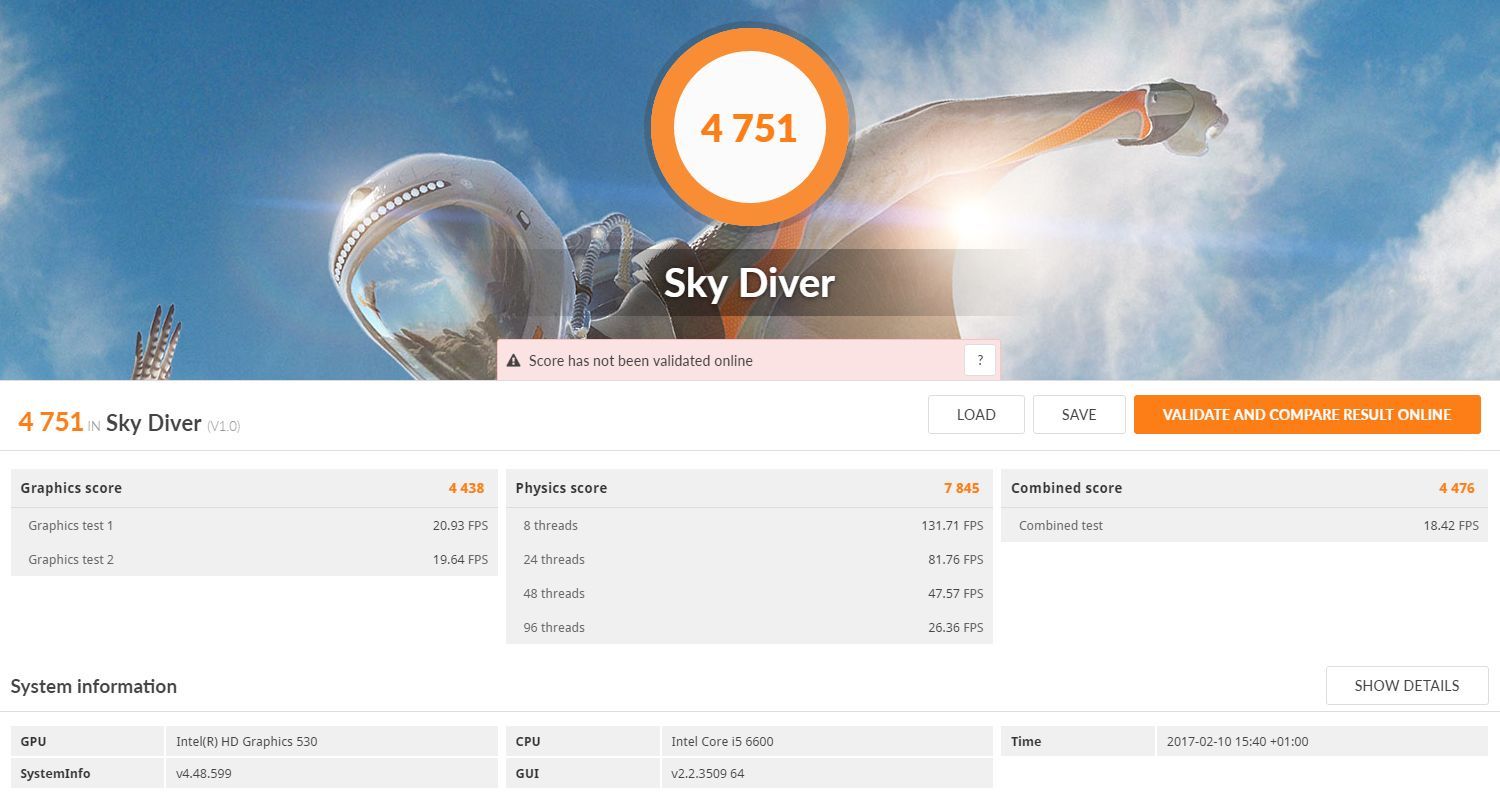

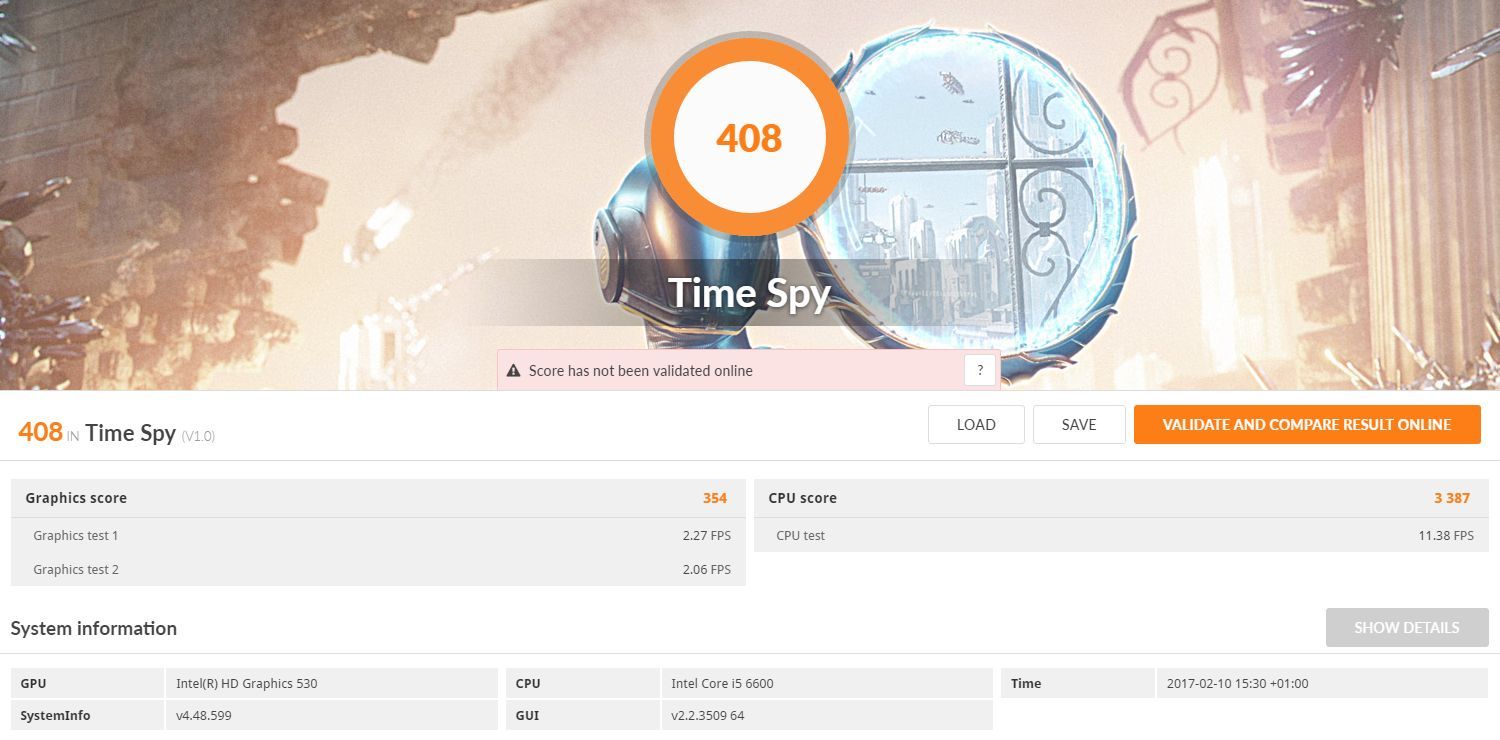

W benchmarku 3D  Mark Sky Diver uzyskaliśmy 4751 punktów, a w 3DMark Time Spy 408 punktów – widać zatem, że wydajność całej platformy raczej nie odbiega od innych płyt Z270.

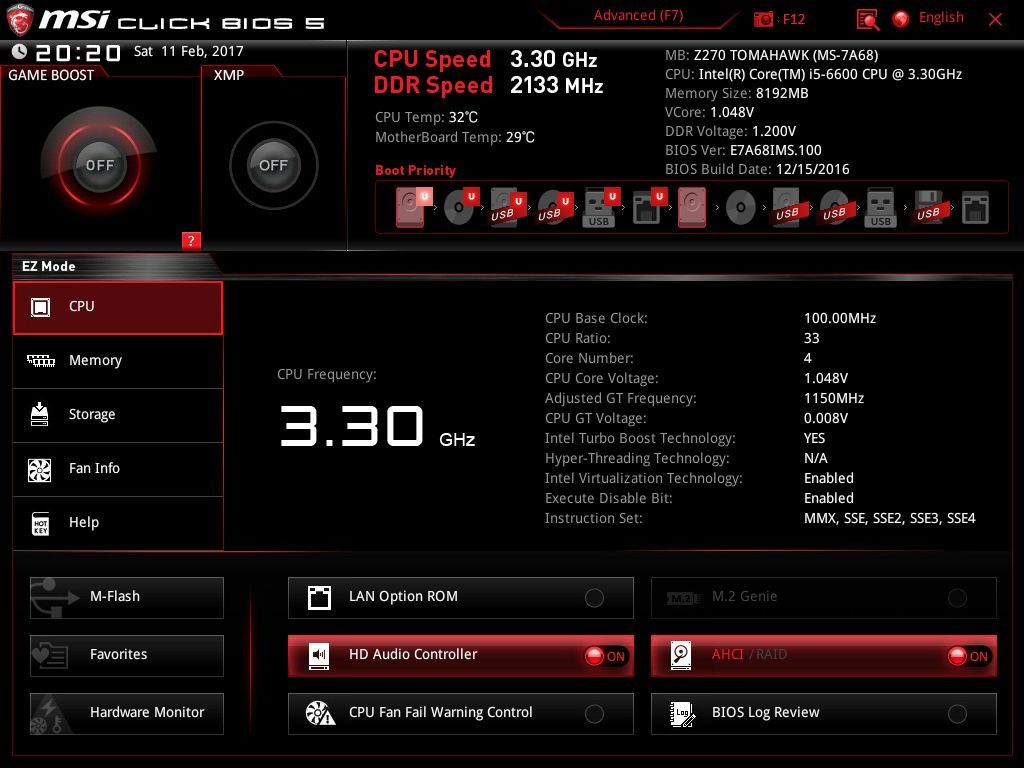

Zaglądamy do UEFI i widzimy, że… nowy Tomahawk działa pod oprogramowaniem Click BIOS 5, które znamy z poprzedniej wersji Tomahawka. Do dyspozycji oddano tryb podstawowy dla mniej doświadczonych użytkowników oraz zaawansowany z całą gamą różnych opcji.

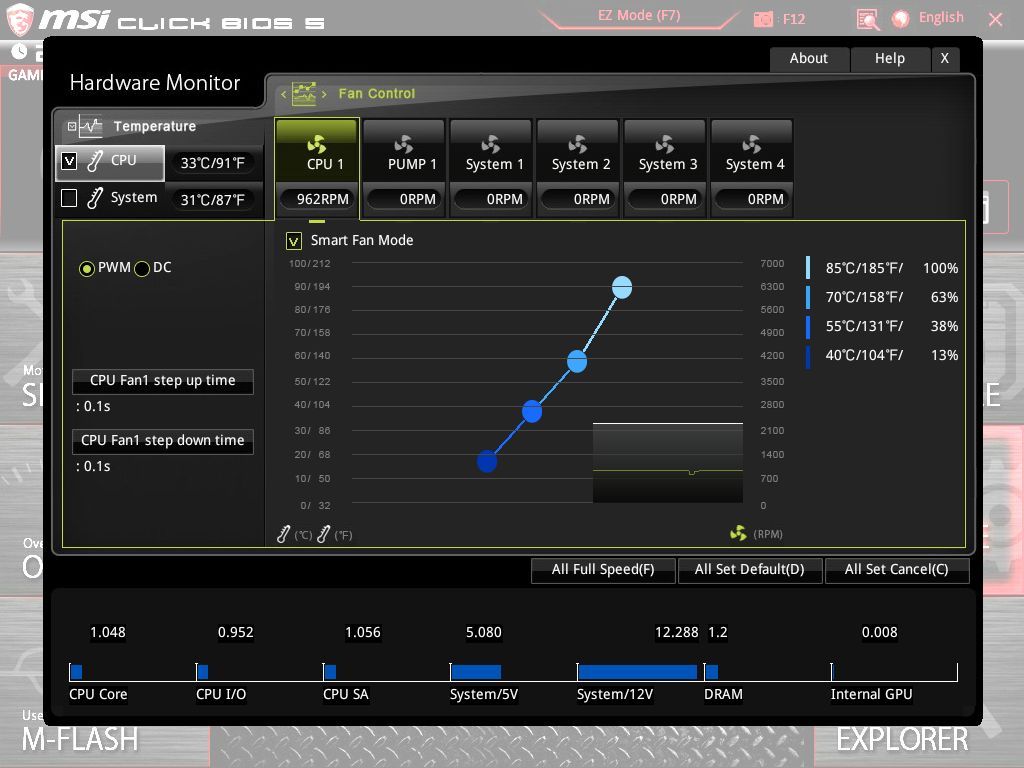

Na uwagę zasługuje też funkcja Hardware Monitor, która pozwala monitorować i sterować obrotami podłączonych wentylatorów. Z kolei w zakładce Board Explorer możemy przejrzeć urządzenia podłączone do poszczególnych złączy na płycie głównej.

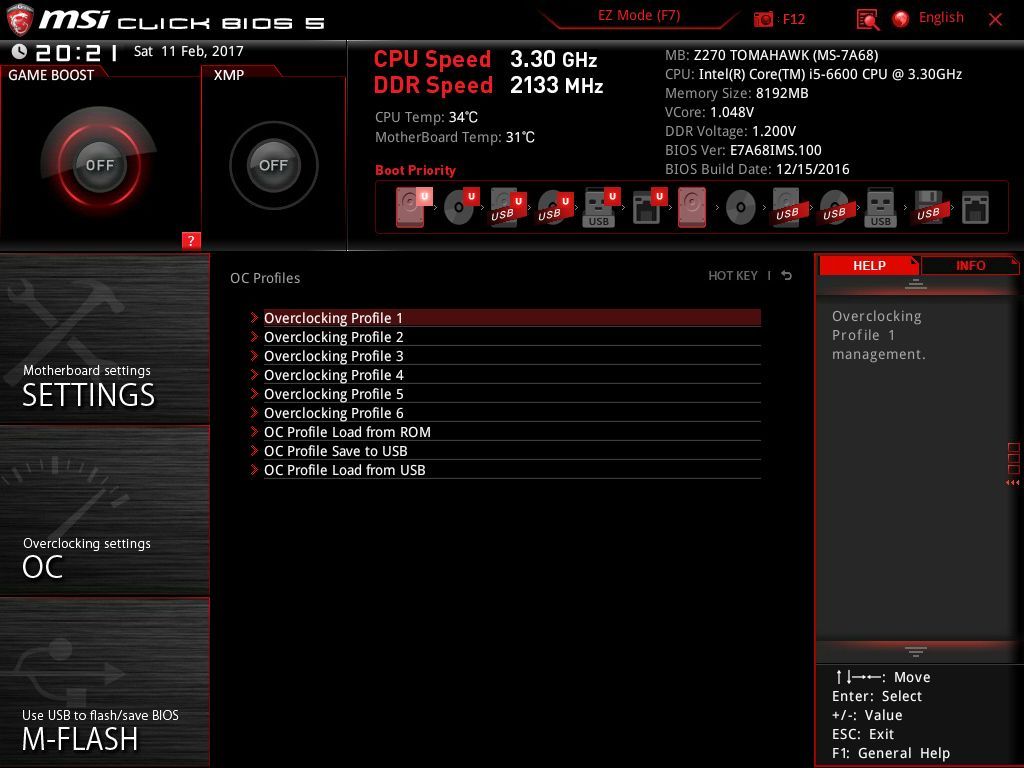

Ponadto producent udostępnił sześć profili, w których można zapisać swoje ustawienia (a w razie potrzeby wyeksportować je na pamięć USB).

Płyta bazuje na chipsecie Intel Z270, więc nie brakuje też funkcji do podkręcania podzespołów – zaawansowani użytkownicy mogą tutaj dostosować każdy interesujący ich parametr, natomiast dla tych mniej doświadczonych przygotowano funkcję Game Boost, która automatycznie przyspieszy procesor.

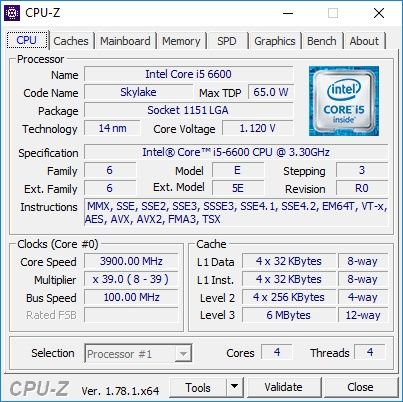

W przypadku modeli z zablokowanym mnożnikiem funkcja Game Boost na niewiele się zdała – właściwie pozwoliła ona tylko zwiększyć częstotliwość pamięci RAM z 2133 do 2400 MHz.

Platforma bez zewnętrznej karty graficznej charakteryzuje się niewielkim zapotrzebowaniem na energię elektryczną - w przypadku modelu Z270 Tomahawk odnotowaliśmy nawet ciut mniejsze wartości niż w poprzednim Z170A Tomahawk.

Poprzedni Tomahawk zaskoczył nas dobrym stosunkiem ceny do oferowanych możliwości. Nowa wersja płyty oferuje trochę lepsze możliwości, ale znowu jest też trochę droższa. Problem jednak w tym, że wszystkie nowe płyty są droższe, więc i tak mamy do czynienia z jedną z najtańszych propozycji dla entuzjastów wśród nowej serii Intel 200.

Płyta współpracuje z procesorami Intel Skylake i Kaby Lake, a w przypadku modeli z odblokowanym mnożnikiem możliwe jest podkręcanie. Na pokładzie znalazły się m.in. cztery banki pamięci DDR4 3800 MHz, a także niezły zestaw złączy dla dysków: 6x SATA 6 Gb/s i dwa M.2 32 Gb/s (z obsługą pamięci Intel Optane). Rozkład elementów na laminacie jest jak najbardziej w porządku.

W oczy rzucają się też trzy sloty PCI-Express x16, ale nie wszystkie działają z pełną przepustowością. W rezultacie płyta pozwala na łączenie kart w trybie CrossFire, ale już nie w konkurencyjnym SLI. Szkoda, bo od płyty dla graczy należałoby tego wymagać. Przy okazji spodziewalibyśmy się też nowszego kodeka dźwiękowego, bo Realtek ALC892 raczej jest już domeną budżetowych modeli.

Jeżeli chodzi o oprogramowanie, nadal mamy do czynienia ze znanym i lubianym Click BIOS 5. Producent przewidział tryb zarówno dla mniej doświadczonych użytkowników, jak i sprzętowych wyjadaczy – dostępnych opcji jest odpowiednio dużo i zostały uszeregowane w intuicyjny sposób. Pod względem oprogramowania nie ma się do czego przyczepić.

Nowy Tomahawk nie jest taki tani jak poprzednik, ale i tak jest to jedna z najtańszych propozycji dla entuzjastów wśród modeli z nowej serii Intel 200

MSI Z270 Tomahawk kosztuje około 630 złotych, natomiast biała wersja Z270 Tomahawk Arctic już około 670 złotych - nie tak mało jak na tanią płytę dla entuzjastów (dla porównania poprzednika można „dorwać” mniej więcej stówkę taniej). Jeżeli jednak pospieszycie się z zakupem, to będziecie mogli skorzystać z promocji Zimowy Cashback i odzyskać 105 złotych (szczegóły tutaj). Szkoda, że niższa cena nie obowiązuje już na starcie, bo wtedy byłaby to już całkiem opłacalna propozycja.

• obsługa procesorów Intel Skylake i Kaby Lake
• możliwość podkręcania odblokowanych procesorów
• dwa złącza M.2 32 Gb/s z obsługą Intel Optane
• dwa porty USB 3.1 na tylnym panelu
• funkcjonalny UEFI BIOS

• brak wsparcia dla funkcji SLI
• stary kodek dźwiękowy Realtek ALC892
• wysoka cena na tle poprzednika
