mydlink Pro Wire‑Free Camera Kit – mały wielki brat

We współczesnym świecie doszliśmy do etapu, w którym nie jesteśmy w stanie obronić się przed czujnym okiem kamer monitoringu. Supermarkety i małe sklepy, galerie handlowe, firmy i instytucje, komunikacja miejska, place i ulice. Obecność kamer stałe wrosła w środowisko publiczne i przechodzimy nad nimi do porządku dziennego przestając zwracać na to uwagę. Kiedy wracamy do domu mając poczucie bezpieczeństwa uświadamiamy sobie czy faktycznie jesteśmy bezpieczni?

Co z bezpieczeństwem w domu? Alarmy, urządzenia IoT, bezpieczne drzwi i okna mają zapewnić nam maksimum bezpieczeństwa. A co w przypadku gdy chcemy wzmocnić ochronę poprzez monitoring wizyjny? Montaż profesjonalnego systemu monitoringu IP oraz kamer to dość wysokie koszty a jego właściwe zaplanowanie nie zawsze jest proste.

Ciekawą alternatywą jest rozwiązanie zaproponowane przez D-Link o nazwie mydlink Pro Wire‑Free Camera Kit. Pomimo swojego niepozornego wyglądu cechuje się wieloma możliwościami a jego montaż jest dziecinnie prosty a użytkowanie intuicyjne. Do tego potrafi współdziałać z całym ekosystemem urządzeń mydlink.

Rozwiązanie mydlink Pro Wire-Free Camera Kit zostało zaprezentowane na tegorocznych targach Mobile World Congress. Oprócz zestawu DCS‑2802KT D-Link przedstawił również inne produkty serii mydlink Pro. Wśród nich dwuobiektywową kamerę DCS-8650LH oraz zewnętrzną kamerę 4G/LTE DCS-1820LM. W prezentacji zajmiemy się jednak rozwiązaniem DCS-2820KT, w skład którego wchodzą dwa elementy:

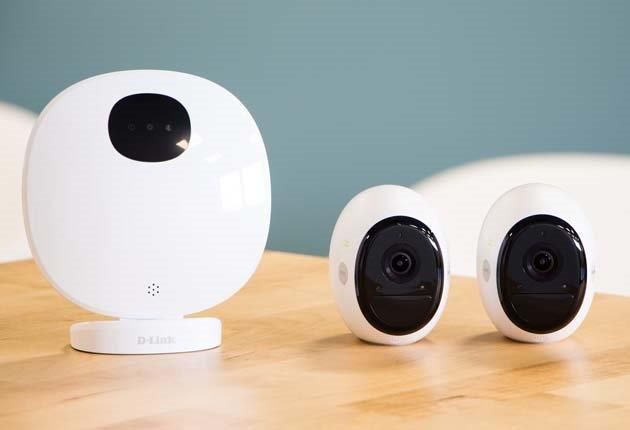

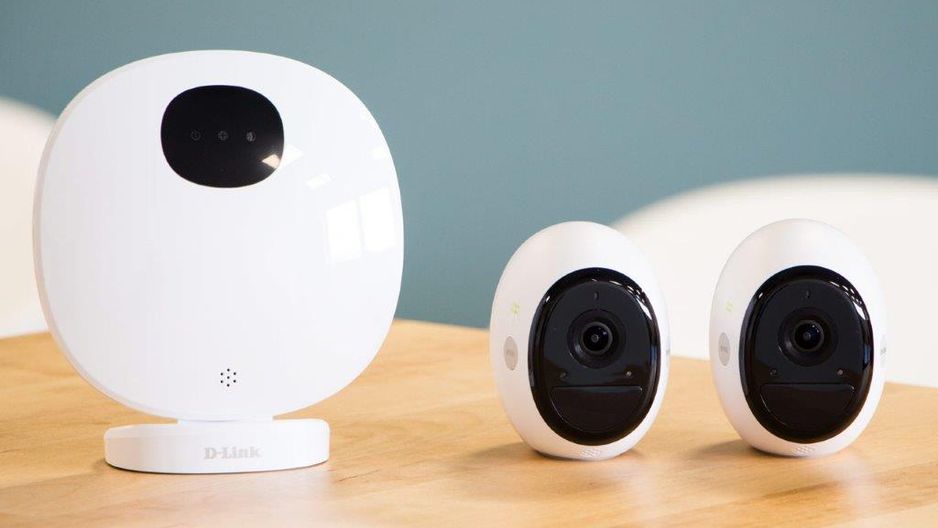

• zestaw dwóch kamer DCS-2800LH
• hub DCS-H100 (z możliwością podłączenia do 4 kamer)

Zestaw mydlink Pro idealnie sprawdzi się zarówno do użytku domowego jaki do niewielkich biur, gdzie wymagane jest nadzór wizyjny i kontrola z wykorzystaniem kamer IP. To także ukłon w stronę użytkowników, którzy wymagają od rozwiązań NVR przede wszystkim prostoty obsługi, uniwersalności i prostego montażu.

W tym ostatnim przypadku sprawa jest rozwiązana tuż po wyjęciu urządzeń z pudełka. Kamery DCS-2800LH nie wymagają żadnego okablowania. Komunikacja obywa się z wykorzystaniem sieci bezprzewodowej zaś zasilanie stanowią akumulatory o pojemności 6500 mAh z możliwością ich ładowania przy użyciu dołączonej ładowarki. Producent deklaruje wartość czasu pracy na akumulatorach ok. 11 miesięcy. W przypadku korzystania z kamery przez 3 minuty dziennie (np. zapis detekcji ruchu) czas pracy wyniesie 6 miesięcy.

Z kolei komunikacja kamer bezprzewodowych z ekosystemem mydlink Pro bazuje na hubie DCS-H100. Zasada działania mydlink Pro powinna być dobrze znana użytkownikom rozwiązania DCH-G020. W tym przypadku centralne urządzenie pozwala na parowanie i komunikację urządzeń inteligentnego domu z wykorzystaniem bezprzewodowej komunikacji Z-wave.

Nie inaczej jest w przypadku DCS-H100 oraz kamer DCS-2800LH. Medium komunikacyjnym jest sieć bezprzewodowa WiFi a dokładniej sieci bezprzewodowe. Jedna to pasmo 2,4 GHZ z szyfrowaniem WPA2/PSK druga to 5 GHz w standardzie 802.11ac służąca do komunikacji pomiędzy urządzeniami.

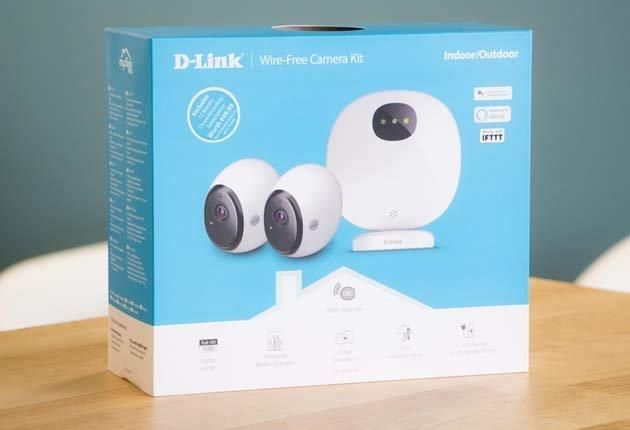

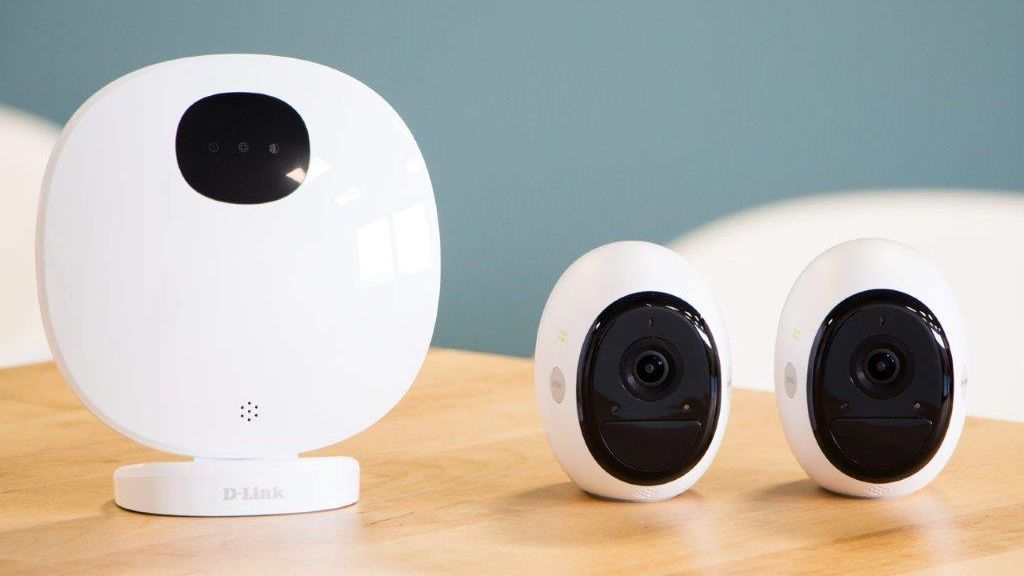

Zestaw DCS‑2802KT zawiera huba oraz 2 kamery. Dodatkowo możemy dokupić dwie kolejne kamery. Oprócz urządzeń producent dołącza do zestawu pokaźną liczbę akcesoriów:

• zasilacz do koncentratora DCH-H100
• Ładowarkę do kamer
• Przewód sieci LAN
• Specjalne uchwyty magnetyczne do montażu kamer na ścianie
• Uchwyt do montażu kamery na suficie
• Kartę z QR kodem ułatwiającą konfigurację urządzeń.

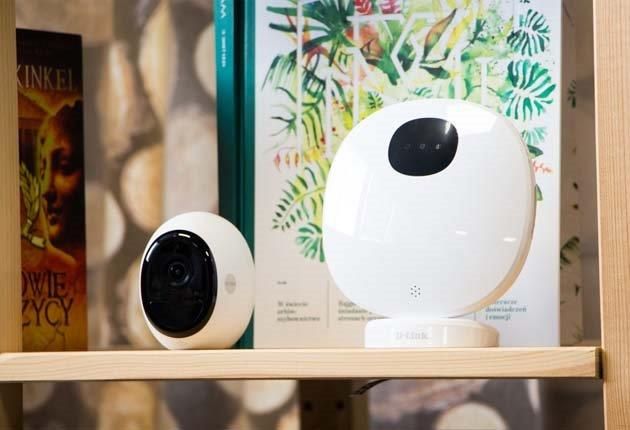

Zarówno kamery jak i hub zostały wykonane w podobnej stylistyce kolorystycznej – białe obudowy z czarnymi akcentami. W przypadku huba mamy do czynienia z niewielką jednostką, którą możemy postawić w dowolnym miejscu w domu lub biurze. W przedniej części odnajdziemy czarny panel ze wskaźnikami LED.

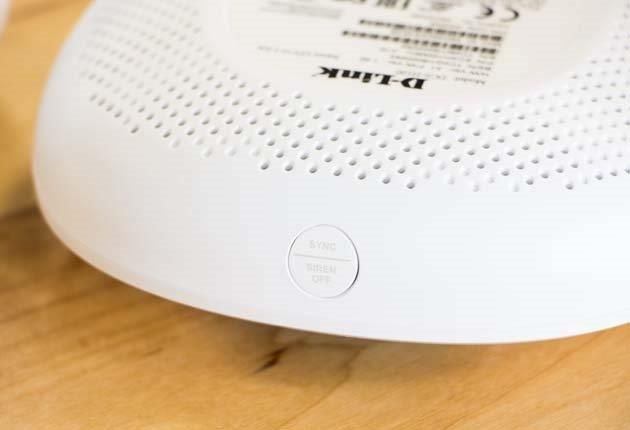

U góry ulokowano przycisk synchronizacji z kamerami. Jeśli zakupimy gotowy zestaw przycisk nie będzie potrzebny do synchronizacji. Kamery są już sparowane z hubem. Funkcja przyda się w momencie gdy do huba dokupmy nowe kamery. Dodatkowo przycisk pełni jednocześnie rolę wyłącznika syreny. Tak syreny. Hub został wyposażony w 100-decybelową syrenę alarmową, która może zostać wzbudzona np. w przypadku detekcji ruchu.

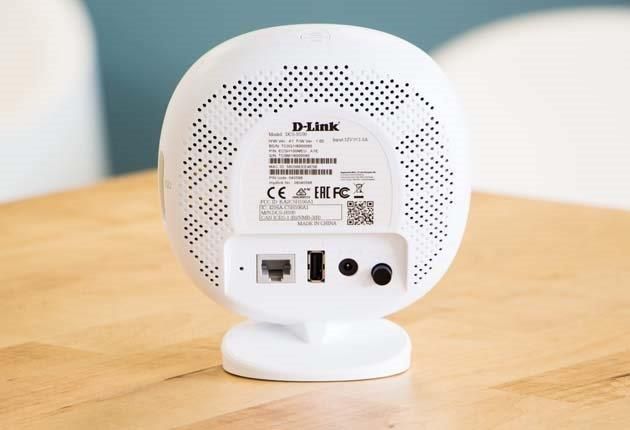

Głośnik syreny wraz z porem USB 2.0, przyciskiem resetu, zasilaniem i gniazdem Ethernet znajdują się z tyłu. Prócz portu USB producent na boku umieścił slot na kartę microSD. Slot na kary i port USB będą służyć do podłączenia nośników danych pozwalających na gromadzenie nagrań.

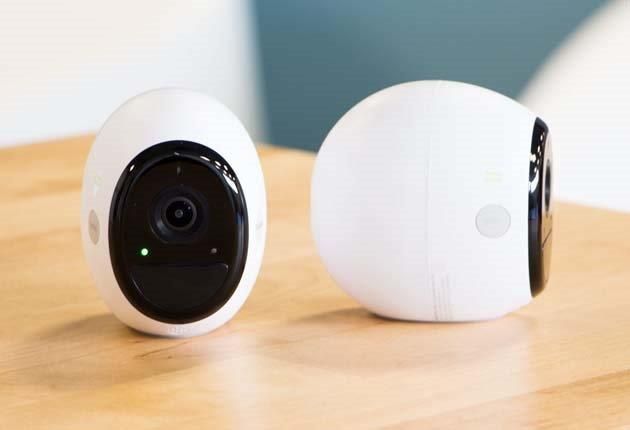

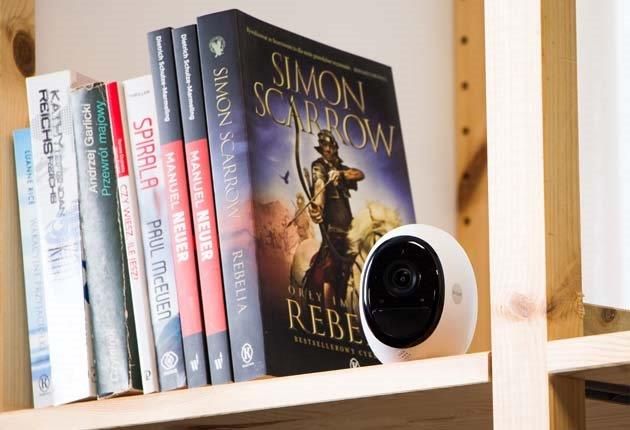

Obła konstrukcja obudowy DCS-2800LH o wymiarach 85x66x85 mm została wzbogacona o czarną otoczkę obiektywu. Frontowa część to wbudowany mikrofon oraz głośnik, dioda statusu oraz czujnik światła i sensor ruchu PIR. Optykę stanowi 2-megapiskelowy sensor CMOS 1,4”.

Dzięki podświetleniu IR kamera bez problemu widzi w ciemności do odległości 7,5 m. Kamerę wyposażono w zoom cyfrowy a zakres kątów dziennie to odpowiednio 115 stopni w poziomie i 65 w pionie. Kamera może nagrywać obraz w rozdzielczości 1080p z szybkością do 24 klatek na sekundę lub  też w rozdzielności 720p. Wykorzystanie wbudowanego mikrofonu i głośnika umożliwia dwukierunkową komunikację audio.

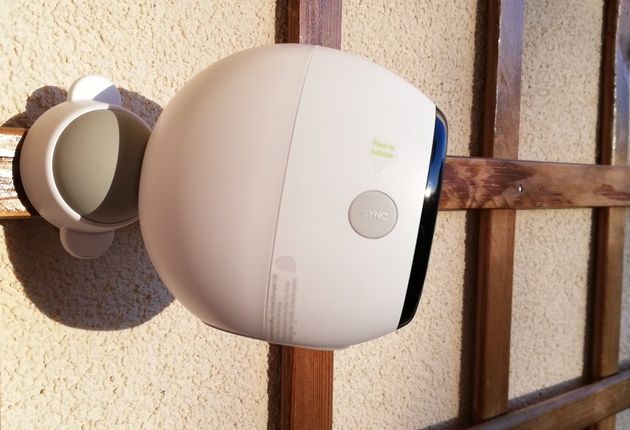

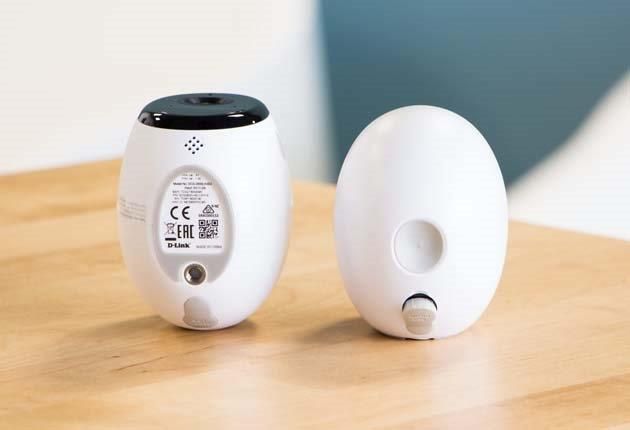

Tylna część kamery jest miejscem dla zabezpieczonego zaślepką gniazda microUSB służącego do ładowania kamery. Dodatkowo znajdziemy tu specjalne wgłębienie, która jest bardzo silnym magnesem. W połączeniu z dołączonym do zestawu uchwytem stanowi solidną bazę podtrzymującą kamerę w jednym miejscu. Połączenie jest na tyle mocne, że nawet do regulacji kamery trzeba użyć sporo siły by pokonać opór magnesów. Dodatkowo należy doliczyć wagę kamery, która wynosi blisko ćwierć kilograma.

Spodnia część DCS-2800LH zawiera połączenie gwintowane służące do montażu kamery z wykorzystaniem uchwytu podsufitowego.

Stopień ochrony IP65 kamer DCS-2800LH pozwala na montaż urządzeń na zewnątrz. Kamery są odporne na temperaturę od -20 od 40 st. C a także wilgotnośc od 20 do 80%. Połączenie 3 cech: zasilania bateryjnego, komunikacji WiFi i zwiększonej odporności na warunki atomosferyczne pozwala na wykorzystanie kamery w dowolnej lokalizacji. Zestaw idealnie sprawdzi się nie tylko do zastosowań biurowych czy domowych.

To idealna propozycja do monitorowania np. domków letniskowych czy terenów zewnętrznych, gdzie nie ma możliwości wybudowania infrastruktury komunikacyjnej dla kamer IP. Magnetyczne uchwyt można zamontować do dowolnej powierzchni - np. ściana budynku, drzewo czy ogrodzenie i zadbać jedynie o to by kamera mogła komunikować się z koncentratorem.

Dokładną specyfikację huba oraz kamery prezentujemy poniżej

A teraz rzućmy okiem na możliwości i funkcje mydlink Pro.

Podobnie jak w przypadku inteligentnych urządzeń Z-wave tak i w rozwiązaniu mydlink Pro do zarządzania systemem monitoringu służy mobilna aplikacja mydlink. Z jednej strony wymagający użytkownicy mogą się nieco skrzywić z uwagi na brak zaawansowanych możliwości konfiguracji. Z drugiej jednak mobilna aplikacja i jej prostota obsługi to ukłon w kierunku użytkowników domowych, którzy oczekują od urządzeń prawidłowego działania zaraz po wyjęciu go z pudełka a nie konieczność przekopywania się przez dokumentację.

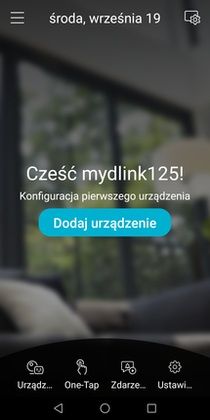

Zatem po instalacji aplikacji możemy założyć własne konto mydlink i zalogować się do niego.

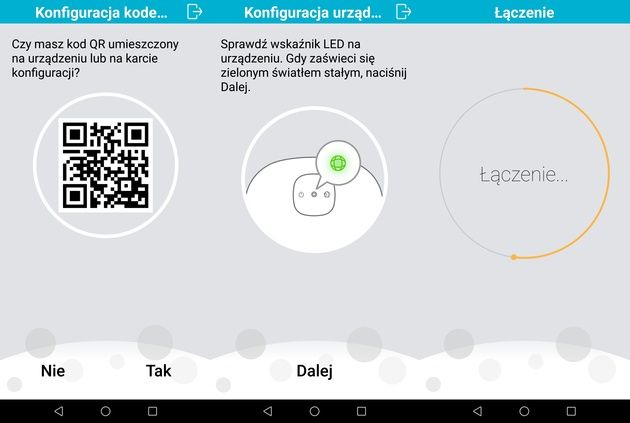

Proces dodawania nowych urządzeń został uproszczony do maksimum. Podłączenie nowego urządzenia do konta mydlink możemy wykonać poprzez zeskanowanie kodu QR dołączonego do urządzenia. Jeśli nie posiadamy karty z kodem nic nie szkodzi. Można dodać urządzenie ręcznie, co również nie jest skomplikowanym procesem.

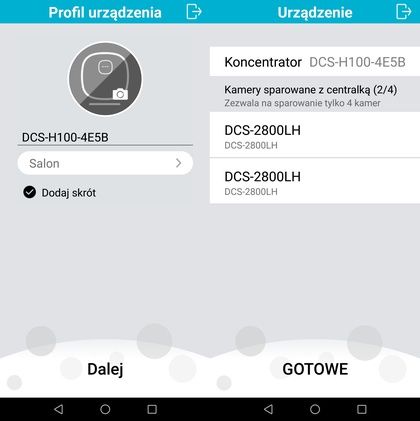

W kolejnym kroku nadajemy hubowi przyjazną dla nas nazwę oraz możemy sprawdzić przynależność kamer. W związku z tym, że test przeprowadzony był na zestawie kamer i koncentratora powyższych nie musieliśmy parować. Są gotowe do działania.

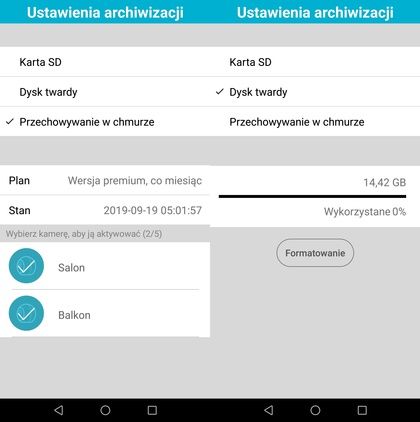

Tuż po konfiguracji konta i podłączeniu DCH-H100 i kamer przychodzi pora na zdecydowanie o sposobie przechowywania nagrań. Warto nadmienić jedną ważną rzecz w przypadku rozwiązania mydlink Pro. Otóż rozwiązanie (rejestracja i podgląd) może funkcjonować w dowolnej sieci LAN wyposażonej w dostęp do internetu. W przypadku profesjonalnych rozwiązań IP NVR do wygodnego podglądu z zewnątrz wymagane jest publiczny adres IP. Choć coraz częściej producenci zaczynają oferować dostęp chmurowy.

W D-Linku niewątpliwym atutem w przypadku rozwiązań inteligentnego domu i podglądu kamer jest dostęp przez chmurę, mobilną aplikację oraz portal myDlink. Z kolei przechowywanie nagrań w przypadku mydlink Pro możemy realizować na 3 sposoby:

• przechowywanie nagrań w chmurze
• przechowywanie nagrań na karcie microSD
• przechowywanie nagrań na podłączonym do huba nośniku USB.

Atrakcyjnym rozwiązaniem jest wybór przechowywania nagrań w chmurze. Z prostego powodu.

Po pierwsze bezpieczeństwo przechowywania danych. W przypadku np. włamania i kradzieży urządzeń monitorujących mamy w dalszym ciągu możliwość odtworzenia nagrań z chmury. Jeśli dane zapisywane są na nośniku podłączonym do kamery czy też na rejestratorze (w klasycznym scenariuszu) – kradzież spowoduje brak możliwości zgromadzenia nagrań. Kolejny zaleta to możliwość odtwarzania nagrań z dowolnego miejsca na świecie a także możliwość zapisu nagrań na lokalne urządzenie (smartfon, tablet).

Usługa chmurowa jest bardzo elastycznym rozwiązaniem pozwalającym na podłączenie do niej wielu kamer IP D-Link. Wśród nich rozwiązania nie tylko z oferty mydlink Pro ale także modele PTZ – DCS-8525LH czy testowane urządzenia DCS-8000LH oraz DCS-8100LH.

W ramach pakietu mydlink pro mamy do wyboru 4 plany taryfowe bezpłatne lub płatne (rocznie oraz miesięcznie):

• Bezpłatny – nieograniczona przestrzeń na nagrania, jeden dzień nagrań wideo, do 3 kamer
• Podstawowy – nieograniczona przestrzeń na nagrania, do 7 dni przechowywania nagrań, do 3 kamer, 24,99 euro za rok
• Premium – nieograniczona przestrzeń na nagrania, do 14 dni przechowywania nagrań, do 5 kamer, 49,99 euro za rok
• Pro – nieograniczona przestrzeń na nagrania, do 30 dni przechowywania nagrań, do 10 kamer, 99,99 euro za rok.

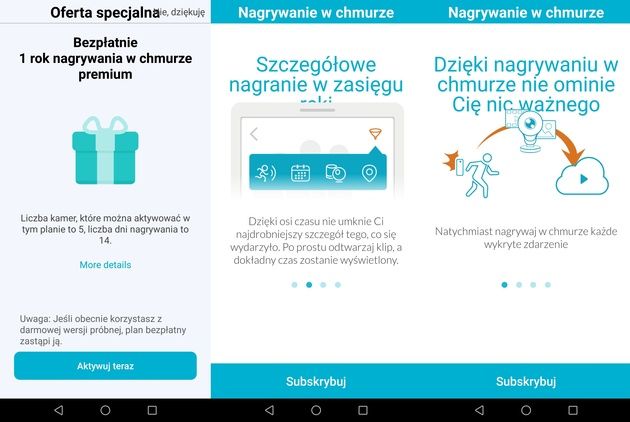

Wraz z zestawem otrzymujemy w prezencie jeden rok usługi Premium – czyli oszczędzamy dodatkowe 50 euro na kosztach wykupienia przechowywania w chmurze.

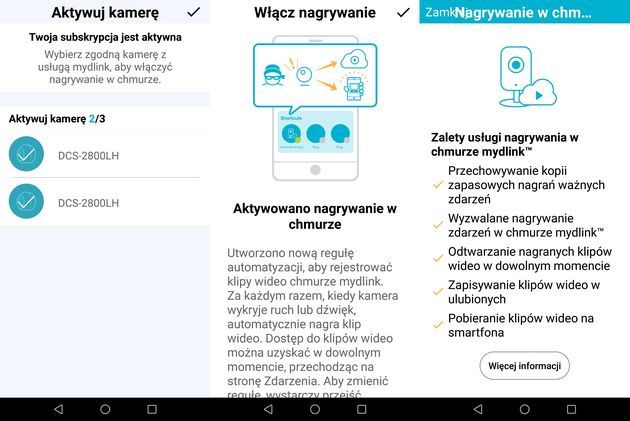

Aplikacja mydlink to nie tylko możliwości określenia przechowywania nagrań w chmurze. Jeśli zdecydujemy się na przechowywanie lokalne nie ma problemu, by podłączyć do huba nośnik danych lub kartę pamięci. Te elementy konfigurujemy w menu huba. DCS-2800LH wspiera karty pamięci o pojemności do 128 GB oraz nośniki USB do 2 TB.

Bezpośredni dostęp do urządzeń mydlink Pro zapewnia mobilna aplikacja mydlink, w której możemy stworzyć naprawdę zaawansowany ekosystem kamer IP oraz innych urządzeń inteligentnych. Główne menu jest swego rodzaju dashboardem, w którym mamy szybki dostęp do określonych urządzęń i funkcji.

Panel główny może być dowolnie konfigurowany i ustawiany według naszych potrzeb. Dla przykładu możemy na nim umieścić szybki dostęp do określonych kamer, urządzeń oraz ustawień automatyki albo użyć funkcji One-Tap.

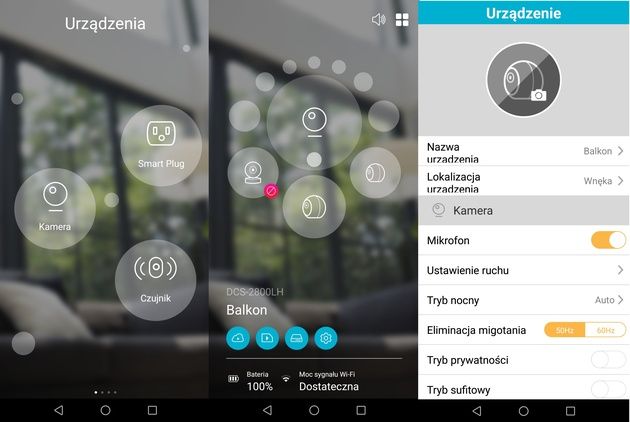

W sekcji Urządzenia możemy konfigurować i ustawiać pojedyncze urządzenia obsługujące mydlink.

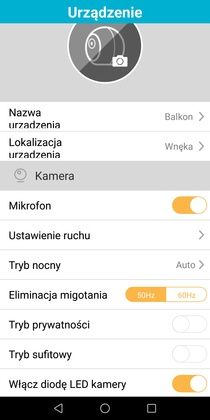

Dla każdego urządzenia możemy określać elementy konfiguracyjne. W przypadku kamer DCS-2800LH są to:

• Ustawienie nazwy urządzenia oraz dodania miniaturki
• Ustawienie lokalizacji urządzenia
• Włączenie/wyłączenie dwukierunkowej komunikacji audio – mikrofonu
• Ustawienie ruchu – w przypadku kamer DCS-2888LH nie mamy możliwości określenia dokładnych stref detekcji ruchu. W aplikacji istnieje jedynie opcja procentowego ustawiania wyzwalania funkcji detekcji ruchu
• Tryb nocny – automatyczne, ciągłe lub wyłączony tryb nocny
• Eliminacja migotania – ustawienia 50 lub 60 Hz.
• Tryb prywatności – przełączenie w ten tryb powoduje brak wykrywania ruchu i nagrywania.
• Tryb sufitowy – w przypadku gdy kamera będzie podwieszona pod sufitem jej montaż odbywa się dzięki dołączonemu uchwytowi i otworowi gwintowanemu pod kamerą. Skutkuje to odwróceniem obrazu o 180 stopni. Dlatego też montując kamerę na suficie należy włączyć tryb sufitowy by móc prawidłowo wyświetlać obraz.
• Włącz diodę LED kamery – włączenie. Wyłączenie diody znajdującej się na froncie urządzenia.
• Czas uaktualnienia – możemy określić kiedy kamery będą aktualizowały swoje oprogramowanie.

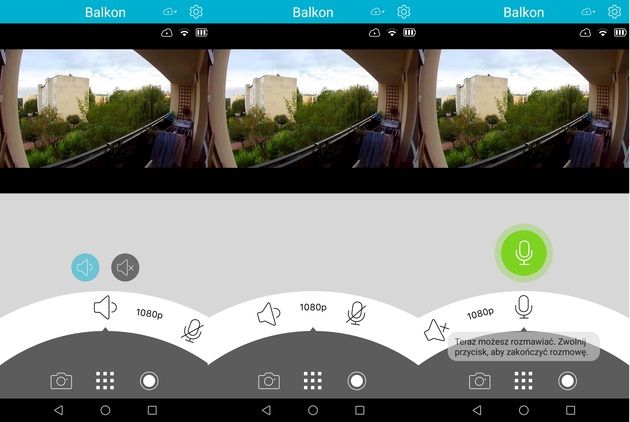

Podglądając obraz na żywo kamera oferuje kilka dodatkowych elementów, które możemy ustawić:

• Miejsce przechowywania nagrań,
• Podgląd na stan sieci WiFi w formie piktogramu
• Podgląd na stan baterii

Dodatkowo panel oferuje możliwość wykonania zrzutu ekranu z nagrania, włączenie i wyłączenie głośnika i mikrofonu oraz dwukierunkową komunikację audio. Co ciekawe niewielki głośnik całkiem sprawnie radzi sobie z przekazywaniem dźwięku. W warunkach domowych bez problemu można usłyszeć głos dobiegający z głośniczka. Równie dobrze działa mikrofon nagrywając dźwięk kamery. W trakcie testów bez problemu rejestrował głos ludzki w odległości 5-6 metrów.

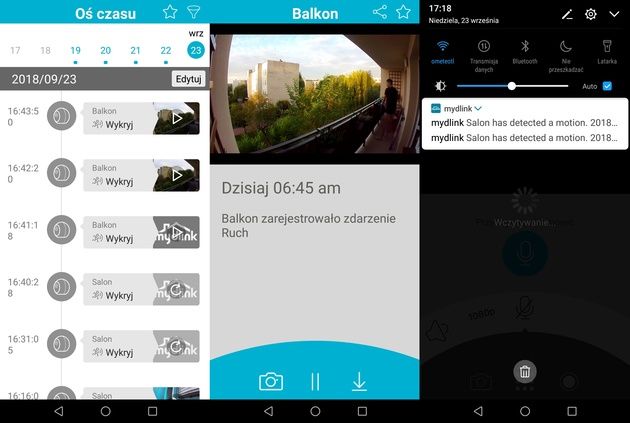

Jeśli zdefiniujemy kamery i określimy poziomy detekcji ruchu czy też prywatność na poszczególnych kamerach możemy przejść do sekcji Zdarzenia. To w niej odnajdziemy wszystkie nagrania zarejestrowane z użyciem kamer. A w przypadku wykrycia detekcji ruchu aplikacja mydlink wysyła na smartfon odpowiednie powiadomienia.

Na koniec pozostały 3 funkcje, które w pewien sposób upraszczają użytkowanie zestawy mydlink Pro. To funkcje: One-Tap, Automatyzacja oraz Harmonogram. Dzięki nim możemy perfekcyjnie dopasować zachowanie kamer i całego ekosystemu mydlink.

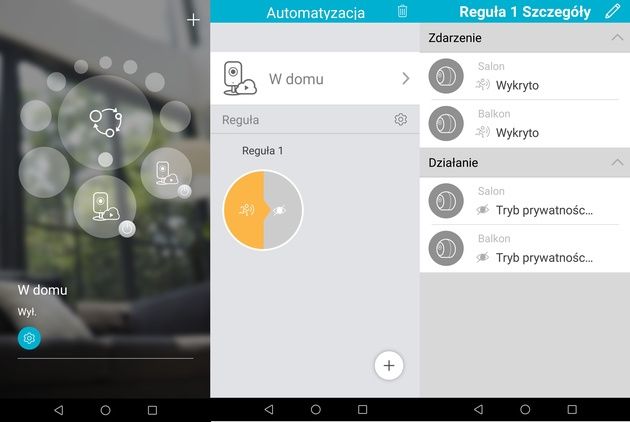

Zacznijmy od Automatyzacji. To funkcja, która ułatwia tworzenie zestawu działań, które zostaną podjęte w momencie danego zdarzenia. I tak dla przykładu możemy utworzyć zestaw z scenariuszem: jesteśmy obecni w domu i nie ma potrzeby uruchamiania nagrywania i detekcji wideo. W takim zestawie tworzymy regułę, która po wykryciu zdarzenia nie będzie podejmowała żadnych działa lub np. włączy tryb prywatności. Oczywiście każdy zestaw automatyzacji może zawierać wiele reguł w zależności od liczby i rodzaju urządzeń mydlink podłączonych do zestawu.

Przykład stosowania reguł możemy obejrzeć na filmie

Kolejną regułą może być reguła – „poza domem”. W tym przypadku definiujemy regułę, która po wykryciu ruchu uruchomi nagrywania a dodatkowo np. włączy syrenę alarmową i wyśle powiadomienie push.

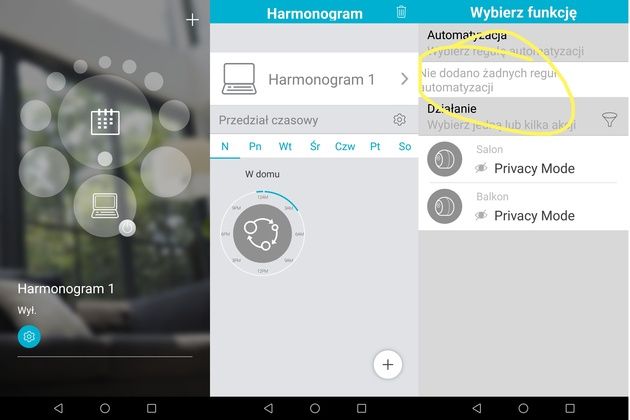

W harmonogramach możemy określać przedziały czasowe, w których dane reguły automatyzacji mogą zostać automatycznie zastosowane. Będą one wygodnym elementem w przypadku np. automatycznego zastosowania różnego rodzaju akcji na urządzeniach. W przypadku zestawu kamer mam tylko możliwość włączenia/wyłączenia trybu prywatności.

Jak działają harmonogramy możemy obejrzeć na poniższym filmie

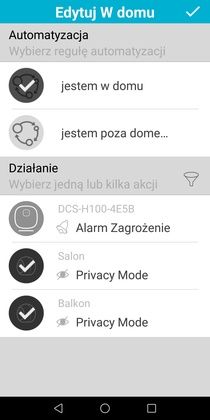

Z kolei funkcja One-Tap jest swego rodzaju szybką akcją przypisaną do danej ikony. W przypadku zestawu mydlink Pro mamy pewne organiczone możliwości co do zastosowania poszczególnych ustawień.

Dla przykładu wracając do domu nie potrzebujemy detekcji ruchu i nagrywania. Definiujemy zatem akcje One-Tap, w której zostanie wykonana automatyzacja i włączony tryb prywatności dla kamer a jeśli dysponujemy inteligentnymi gniazdkami może zostać np. włączona lampka w korytarzu.

Tu warto jednak zwrócić uwagę na jeden drobny szczegół dotyczący logiki automatyzacji i One-Tap. Reguły bardzo fajnie działają nawet z zestawem samych kamer. Jednak w przypadku włączania trybu prywatności nie mamy możliwości automatycznego jego wyłączenia. Zarówno stosowanie automatyzacji jak i One-Tap po aktywacji trybu prywatności nie pozwalało na jego wyłączenie w momencie zastosowana innej reguły, w której tryb prywatności powinien być wyłączony.

Na koniec warto wspomnieć, że ekosystem mydlink można dodatkowo rozbudować o 3 systemy:

• Amazon Alexa
• Google Assistant
• IFTTT

Dzięki nim możemy skorzystać z ogromnych możliwości nie tylko automatyzacji ale przede wszystkim z funkcji inteligentnego domu.

A jak wygląda jakość rejestrowanego obrazu? Do testów wykorzystaliśmy 2 lokalizacje - jedna na zewnątrz - balkon, druga wewnątrz domu. W przypadku kamery zewnętrznej sprdziliśmy jak kamera rejestruje obraz w różnych porach dnia i różnych warunkach oświetleniowych. Z kolei w warunkach domowych weryfikowaliśmy czy doświetlanie w całkowitej ciemności faktycznie działa na dystansie do 7,5 metra oraz jak kamera radzi sobie w przypadku naterualnego światła dziennego. W obydwu przypadkach nie mamy zastrzeżeń co do jakości nagrywania. Jak na 2-megapiskelową jednostkę szczegółowość zapisu oraz jakość nagrań jest na bardzo dobrym poziomie.

Rejestracja obazu wewnątrz pomieszczeń

Poniżej prezentujemy dwa filmy z rejesteacji obrazu w pomieszczeniu - w ciągu dnia oraz w nocy.

Rejestracja obrazu na zewnątrz

Rejestracja obrazu w nocy, na zewnątrz

Rejestracja obrazu rano, na zewnątrz

Rejestracja obrazu rano w pochmurny dzień, na zewnątrz

Rejestracja obrazy w godzinach popołudniowych, na zewnątrz

Kiedy w 2011 roku D-Link wprowadzał usługę chmurową mydlink nikt nawet nie pomyślał, że 7 lat później rozwiązanie będzie stanowiło ciekawy ekosystem dla kamer, czujników czy routerów. Usługa mydlink umożliwia zarządzanie wieloma urządzeniami z poziomu portalu i aplikacji mobilnej. Prostota obsługi, intuicyjność, dostęp z dowolnego miejsca na świecie - to nie jedyne zalety mydlink.

Zestaw mydlink Wire-Free Camera Kit DCS-2802KT jest kolejnym elementem systemu inteligentnego domu i IoT D-Link. Rozwiązanie idealne dla osób oczekujących bezproblemowego działania, skalowalności i możliwości zmiany lokalizacji kamer w zależności od potrzeb. Wygodna obsługi, łatwość konfiguracji, zaawansowane funkcje dostępne na wyciągnięcie ręki dzięki urządzeniom mydlink firmy D-Link.

• Prosta konfiguracja
• Wiele możliwości przechowywania obrazu
• Obsługa chmurowa
• Długi czas działania kamer na zasilaniu akumulatorowym
• Doskonałe uchwyty magnetyczne

• Sporadyczne problemy z połączeniem do kamer
