P A R A M E T R Y T E C H N I C Z N E
Zacznę od krótkiej charakterystyki technicznej Rebel 12:
| Standard | ATX, E-ATX |
| Ilość kieszeni zewnętrznych 5.25" | 11 |
| Ilość kieszeni zewnętrznych 3.5" | 1 |
| Ilość kieszeni wewnętrznych 3.5" | 6 |
| Złącza zewnętrzne | 4 x USB, słuchawki, mikrofon |
| Wymiar (wys x szer x gł) | 540x215x535 mm |
Opis producenta znajdziecie na tej stronie: www.sharkoon.com/html/produkte/pc_gehaeuse/rebel12_eco/index_en.html.

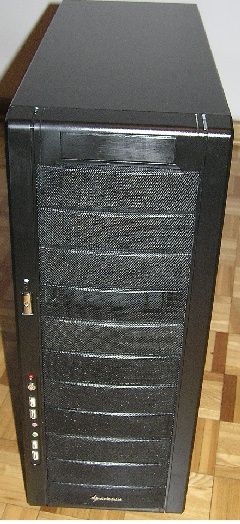

W Y G L Ą D - N A Z E W N Ą T R Z
Jak wiadomo każdy ma inny gust jeśli chodzi o obudowy. Mi seria Rebel firmy Sharkoon bardzo się podoba. Nie ma zbędnych wizualnych bajerów i to właśnie w niej cenię. Rebel 12 ma prostą budowę z dobrze przemyślanymi szczegółami.

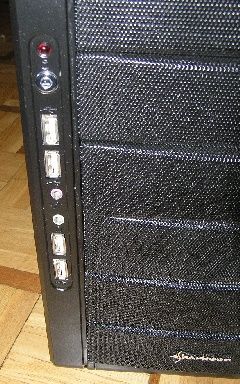

Front to jedenaście zatok 5.25" i jedna zatoka na urządzenie w formacie 3.5" (jak stacja dyskietek, czy kontroler obrotów), cztery wejścia USB, wejście mikrofonowe i wyjście audio. Całości dopełnia dość duży przycisk POWER w srebrnym kolorze.

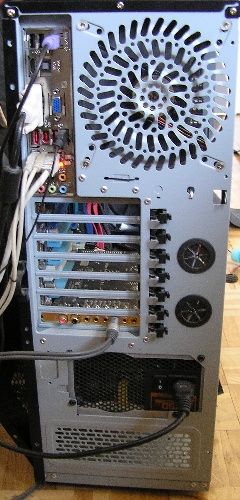

Z tyłu można zauważyć dwa otwory na przewody do chłodzenia wodnego. Jest też wylot na wentylator 140mm lub 120mm.
Boki mają jednolity czarny kolor, z wyciętymi wylotami/ wlotami na wentylatory. Na prawym boku mamy możliwość zamontowania dwóch wentylatorów 120mm, a na obu bokach na dole możemy wsadzić po dwa wentylatory 80mm.

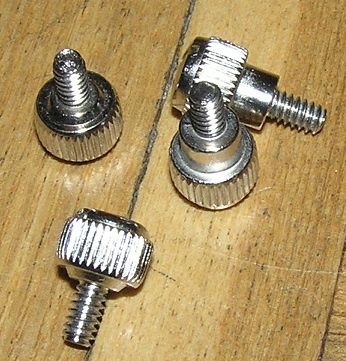

Boki obudowy można przykręcić bez śrubokręta, dzięki dołączonym przez producenta specjalnym śrubkom.
W Y G L Ą D - W N Ę T R Z E
To co zawsze najbardziej interesuje czytelników to wnętrze (bo w końcu to jest najważniejsze ;) ). Postaram się przedstawić jak najwięcej szczegółów i istotnych elementów obudowy.

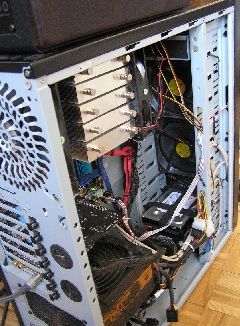

Zacznę od dwóch zdjęć z zewnątrz, na których widać trochę wnętrze. Pierwsze zdjęcie jest zrobione od strony zasilacza, a drugie od tylnego panelu płyty głównej.
Z tej strony dużo nie zobaczymy - trzeba to rozkręcić!

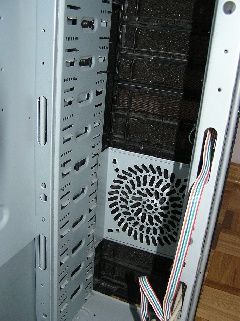

No to jak to wygląda od środka :) Bok obudowy nie jest zbyt ciekawy - przejdźmy dalej. Poniżej zdjęcie specjalnych zatok, w których bezśrubkowo montuje się dyski twarde. Jeśli taki montaż nam nie pasuje możemy bez problemów zdemontować te zatoki. Na tym zdjęciu widać też jak można rozwiązać problem chłodzenia dysków. Otóż przed dyskami i za nimi w bocznych ściankach można zamontować wentylatory 80mm - w takim układzie będziemy mieć jakby "tunel" powietrzny. Mi jednak takie rozwiązanie nie odpowiadało - inaczej zaplanowałem wentylację.

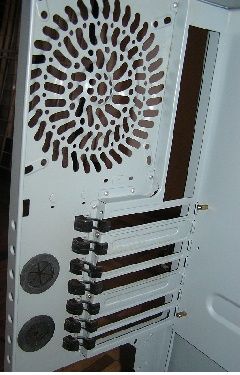

Poniżej widać, że bez problemów zamontujemy z tyłu wentylator 120mm lub 140mm. Sharkoon przewidział miejsce na siedem kart rozszerzeń - tutaj także możiwy jest montaż zaciskowy (bez śrubek).
Dla tych co się niecierpliwili... wnętrze obudowy w pełnej okazałości:
Z przodu producent dał nam możliwość zamontowania wentylatora w specjalnym koszyku. Zmieści się tam wersja zarówno 120mm, jak i 140mm (pozycję koszyka można zmienić). Przedni panel można z łatwością zdjąć - mamy wtedy pełny dostęp do wszystkich zatok 5.25".
Teraz słów kilka o zaślepkach z przodu obudowy. Każda zaślepka (metalowa) jest bardzo przewiewna - znajduje się w niej mnóstwo otworów w kształcie tzw. heksy. W środku znajduje się plastikowy szkielet, a między nimi zamontowany jest filtr przeciwkurzowy. Dzięki temu gdy mamy wentylatory wciągające powietrze z przodu do środka obudowy nie dostaje się kurz.
Zaślepka rozebrana na części pierwsze :)

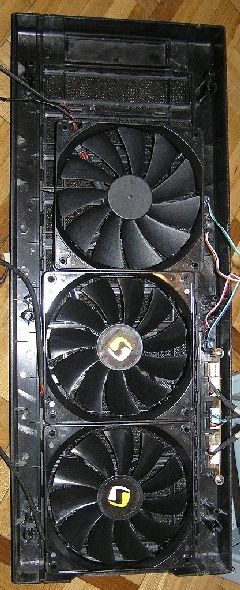

Z przodu bez problemu zmieścimy trzy 140mm wentylatory:
Jak wcześniej wspomniałem miałem inną wizję umieszczenia dysków i sposobie ich chłodzenia. Teraz zobaczycie co zmieniłem. Najpierw zdjąłem koszyki na dyski.
A następnie jeden z nich umieściłem z przodu obudowy. Plan jest taki żeby wentylator 140mm, który będzie przed dyskami będzie je chłodził.
Dyski montuje się na specjalnych szynach...
... lub przez przejściówkę z 3.5" na 5.25".
Niestety mój plan przestawienia dysków nie był zbyt dobry. Obudowa bardzo łatwo wchodziła wtedy w wibracje. Zastosowałem więc znany na tym forum patent ( patrz recenzję).
W R A Ż E N I A Z U Ż Y T K O W A N I A
Obudowa nie stwarzała żadnych problemów. Montaż jest łatwy i dzięki dużej przestrzeni można bez problemu "upchnąć" wszystkie kable. W tej obudowie można stworzyć naprawdę dobry system wentylacji. Szkoda tylko, że producent nie przewidział możliwości montażu wentylatora w górnej ściance (z tym też sobie poradziłem - link).
Montaż kart rozszerzeń jest znacznie uproszczony przez specjalne uciski. Dość dobrze trzymają one dodatkowe karty, ale ja wolałem dla pewności przykręcić je na śrubki.
Minusem jest to, że nie mogę bezśrubkowo zamontować napędu optycznego w pierwszej i jedenastej zatoce 5.25". Zupełnie nie rozumiem czemu Sharkoon właśnie tak to rozwiązał. Byłem zmuszony zamontować napęd tradycyjnie - na śrubki.
Dziwne jest też to, że zasilacz możemy zamontować tylko w jednej pozycji - wentylatorem do góry. Dla majsterkowiczów nie będzie to jednak żaden problem - wystarczy wywiercić dodatkowe otwory na montaż zasilacza w odwrotnej pozycji.
P O D S U M O W A N I E
Przyszedł czas na podsumowanie. Obudowę mam jakieś siedem miesięcy - kupiłem ją używaną na allegro w bardzo dobrym stanie. Kosztowała mnie tylko 250zł i były to dobrze wydane pieniądze. Możliwości obudowy są naprawdę imponujące. Jak każdy produkt posiada także wady, ale nie są tak istotne, żeby rezygnować z zakupu tego produktu.
Szczerze mogę polecić Sharkoon Rebel 12 Economy każdej osobie, która chce mieć solidną obudowę z bardzo dobrą wentylacją. Jest to też jedna z lepszych modeli pod chłodzenie cieczą (znajdźcie w tej cenie lepszą).
Plusy:
+ bardzo duża przestrzeń w środku
+ możliwość montażu do 18 dysków twardych (fabrycznie do 9)
+ możliwość montażu do 11 napędów 5.25"
+ z przodu obudowy zmieszczą się trzy wentylatory 140mm
+ zasilacz montowany na dole obudowy
+ możliwość stworzenia mega wydajnego systemu wentylacji
+ 4xUSB, wyjście audio i wejście mikrofonowe z przodu obudowy
+ filtry przeciwkurzowe z przodu
+ możliwość montażu dwóch wentylatorów 120mm z boku obudowy
+ możliwość montażu kart graficznych o długości do 34cm
+ kompatybilny z płytami głównymi w standardzie E-ATX
+ bezśrubkowy montaż dysków, napędów optycznych i kart rozszerzeń
+ dobra do WC
Minusy: - - brak miejsca na wentylatory w górnej ściance obudowy - - mocno świecąca, niebieska dioda sygnalizująca działanie komputera - - nie można zamontować napędu bezśrubkowo w pierwszej i przedostatniej zatoce 5.25" - - zasilacz zamontujemy tylko wentylatorem do góry -
Zapraszam do komentowania i oceniania recenzji.
