Prawdziwie innowacyjny przełącznik zarządzalny – testujemy QNAP Guardian QGD-1600P!

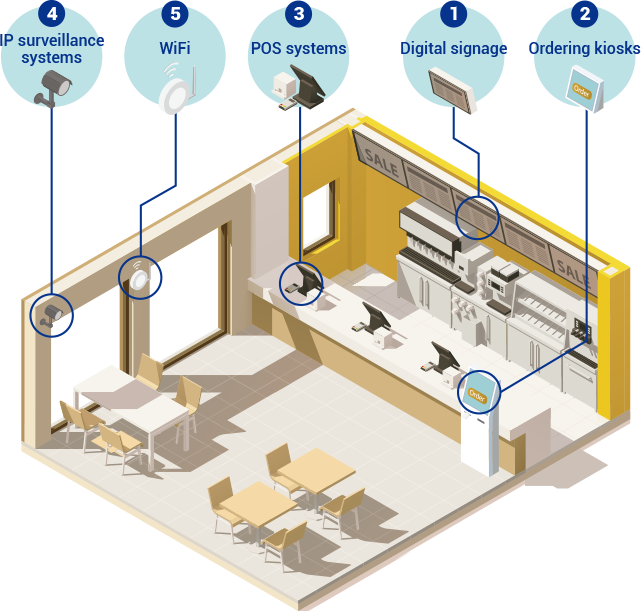

Co ciekawego może być w zarządzalnym przełączniku, zapytacie? Nawet jeżeli bym Wam powiedział, że możemy z takiego przełącznika zasilić punkt dostępowy albo kamerkę IP, to pewnie nie zrobi to na Was wrażenia. Ale co powiecie na zasilanie kiosku multimedialnego albo oświetlenia budynku? A jak jeszcze dodam, że ten sam switch, z którego zasilamy wszystkie nasze kamery, może też robić za rejestrator obrazu z tych kamer? I to wszystko w rozmiarze 1U19”? Powiecie, że to niemożliwe – a QNAP na to, że jednak się da!

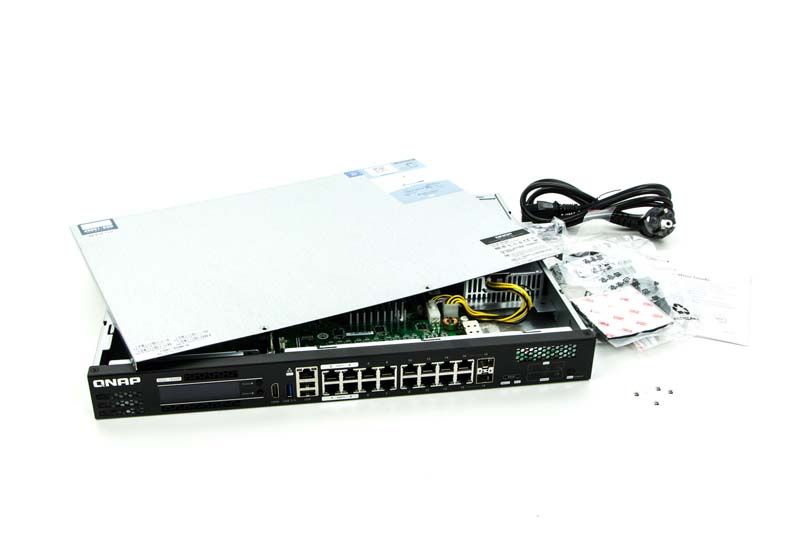

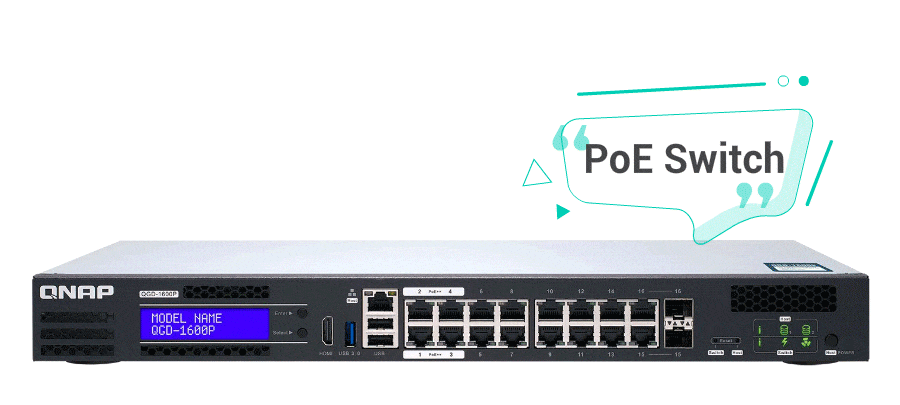

Zanim jednak przejdziemy do technikaliów, przyjrzymy się samemu urządzeniu, gdyż już tutaj napotkamy pierwsze niespodzianki. Sam switch dotarł do nas w konsumenckim opakowaniu – niczym specjalnym się nie wyróżnia, ale dobrze zabezpiecza sprzęt w czasie transportu. Wszystkie przewody oraz akcesoria montażowe zostały zapakowane w osobny kartonik, zatem nic wewnątrz się nie przemieszcza luzem. W środku poza dokumentacją (szybkiej instalacji) znajdziemy przewód do zasilania, przewód sieciowy (cat. 5e), zestaw śrubek do montażu dysków (co ciekawe, zestaw zawiera 12 śrubek, gdzie realnie potrzeba co najwyżej 8), gumowe stópki do przyklejenia na wypadek gdybyśmy switch chcieli trzymać wolnostojąco oraz ostatecznie zestaw do montażu w szafie rackowej.

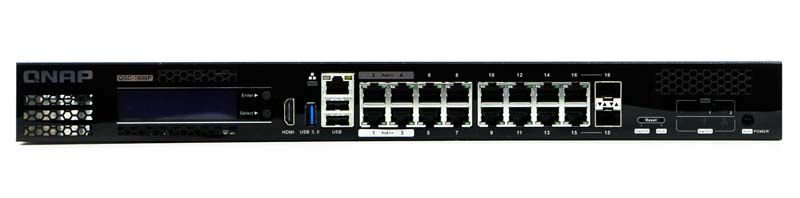

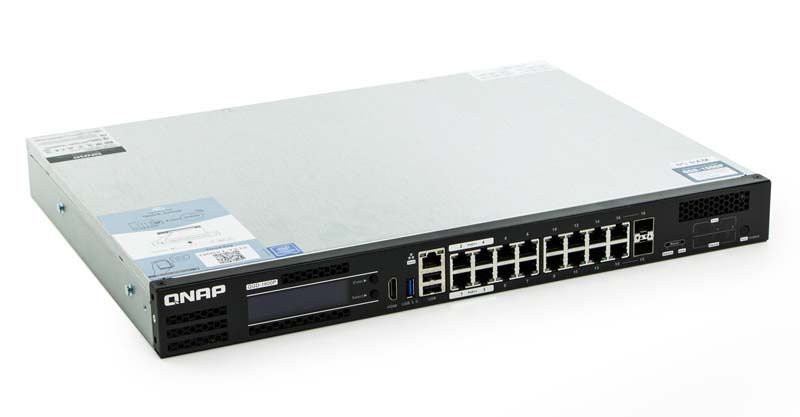

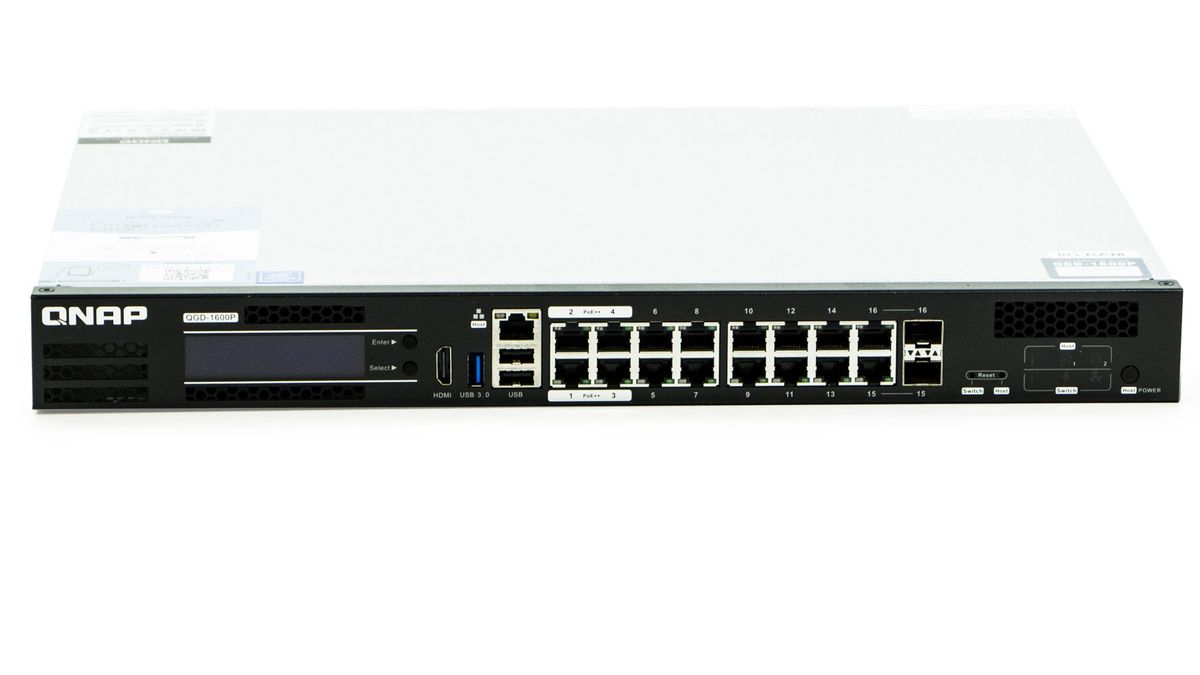

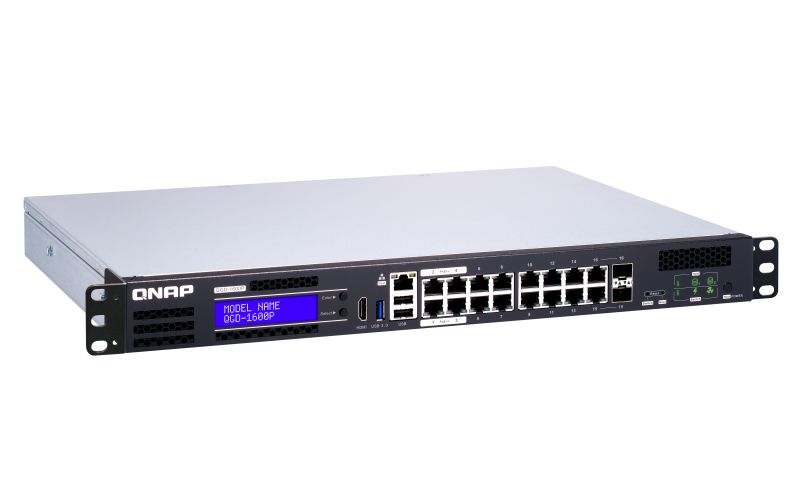

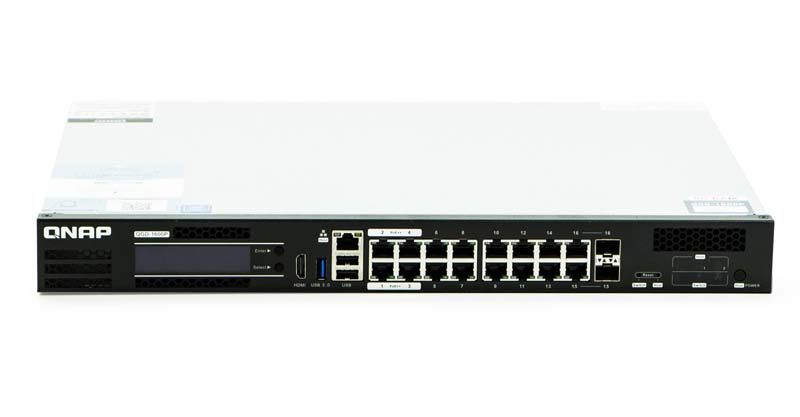

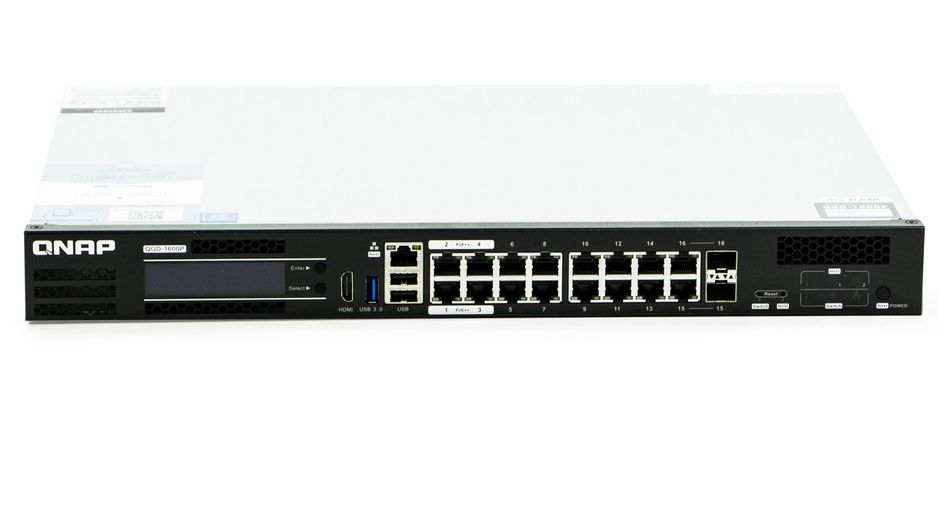

Ze względu na przystosowanie do montażu w takiej właśnie serwerowej szafie, realnie dla użytkownika dostępne są tylko dwie z bocznych ścian i to na nich umieszczono cały interfejs. Od przodu mamy zatem dostęp do wszystkich portów Gigabit Ethernet, a dokładnie mowa o 12 portach PoE+ (do 30 W) oraz 4 portach PoE++ (do 60 W!). Nie zabrakło też dwóch portów komunikacyjnych typu combo 1GbE SFP/RJ45. Wprawne oko zauważy, że znajdziemy tu jeszcze jeden port Ethernet – jest to gniazdo dedykowane dla naszego serwera, czyli innymi słowy hosta przełącznika.

Tym samym przechodzimy do rzeczy, które w typowym switchu nie występują. Zaraz pod tym portem znajdziemy 2 porty USB 2.0 (w zamyśle służące do podpięcia myszki i klawiatury), a na lewo od nich jeszcze jeden port USB, tym razem już w standardzie 3.0 do szybkiej wymiany danych z nośnikami zewnętrznymi. Jako że mówimy o sprzęcie wyposażonym w system QNAP QTS, to nie mogło zabraknąć też złącza HDMI.

Najbardziej jednak w oczy rzuca się wyświetlacz LCD, na którym możemy nie tylko odczytywać komunikaty systemowe, ale także przy pomocy dwóch przycisków konfigurować podstawowe parametry działania przełącznika! Do sygnalizacji działania zastosowano także diody po prawej stronie – informują nas one o działaniu każdego z podpiętych dysków SATA, zasilaniu PoE oraz pracy wentylatorów. Osobne diody też informują o statusie pracy systemu QTS oraz QSS i tak samo mamy możliwość zresetowania niezależnie każdego z tych systemów – zgadza się, w trosce o niezawodność działania sieci lokalnej rozdzielono system zarządzający przełącznikiem od QTS!

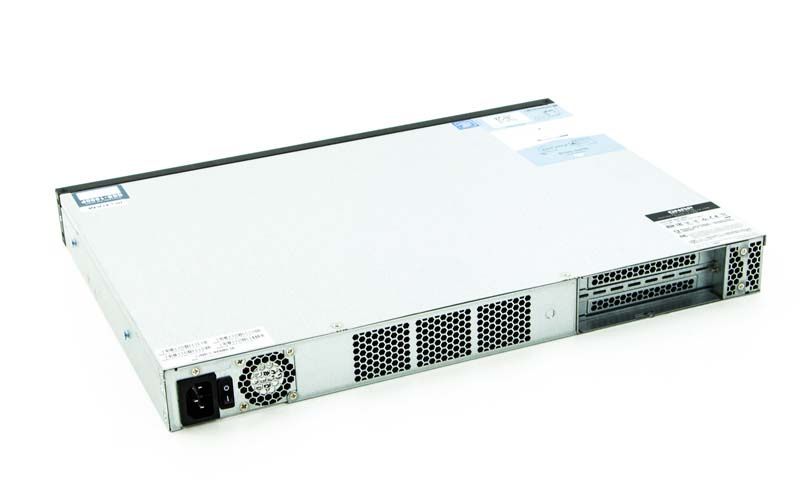

Ostatecznie na przednim panelu mamy jeszcze przycisk zasilania systemu QTS, a resztę miejsca wykorzystano na otwory wentylacyjne. Tych otworów znajdziemy jeszcze więcej z tyłu urządzenia. I po prawdzie nie ma tam wiele więcej do opisywania – znajdziemy tutaj zasilacz z przełącznikiem zasilania oraz fabrycznie zaślepione otwory do montażu kart rozszerzeń PCI-E.

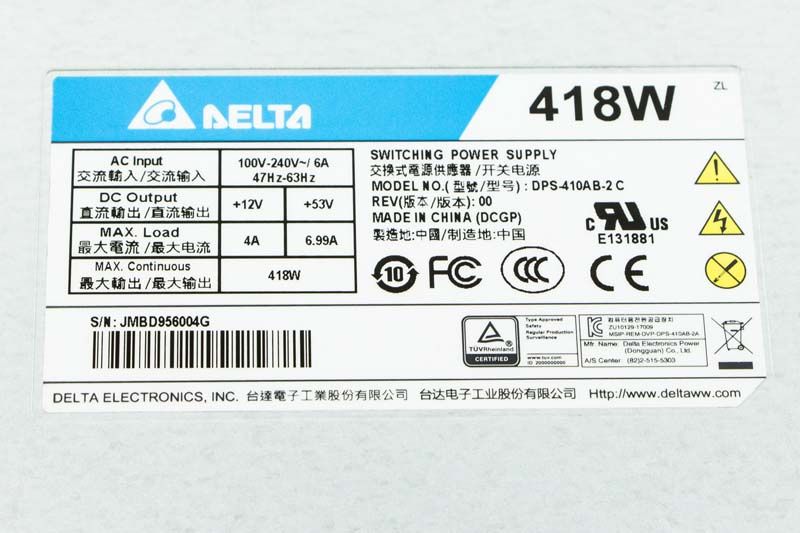

Warto jednak na chwilę przy zasilaczu się zatrzymać – nie jest on byle jaki, gdyż oferuje 7 A dla zasilania PoE (54 V DC) – to, jak łatwo policzyć, ponad 375 W mocy, jaką może sumarycznie dla tych 16 portów dostarczyć. Teoretycznie można by chcieć więcej, ale z drugiej strony typowe przełączniki PoE 16 portowe oferują zwykle poniżej 300 W, więc trudno tutaj narzekać.

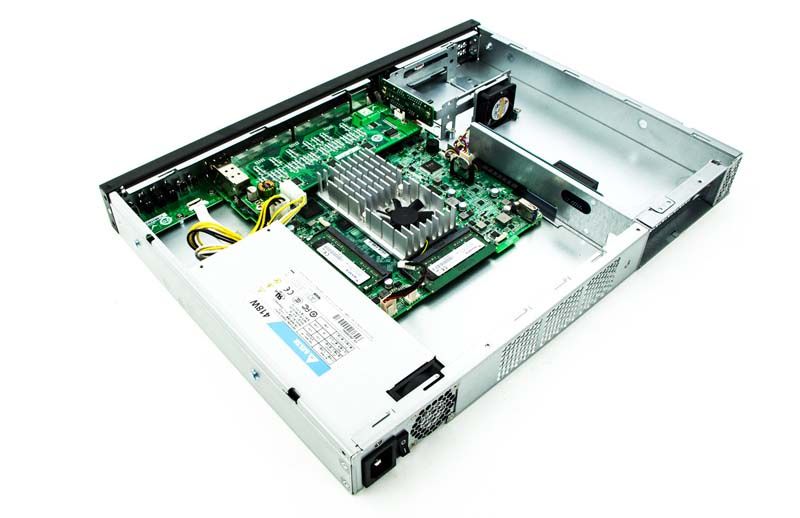

Aby dobrać się do wnętrza wystarczy odkręcić cztery małe śrubki górnej pokrywy i zsunąć ją do tyłu. To, co zauważymy od razu po otwarciu, to bardzo dużo wolnego miejsca w środku, ale do tego jeszcze wrócimy.

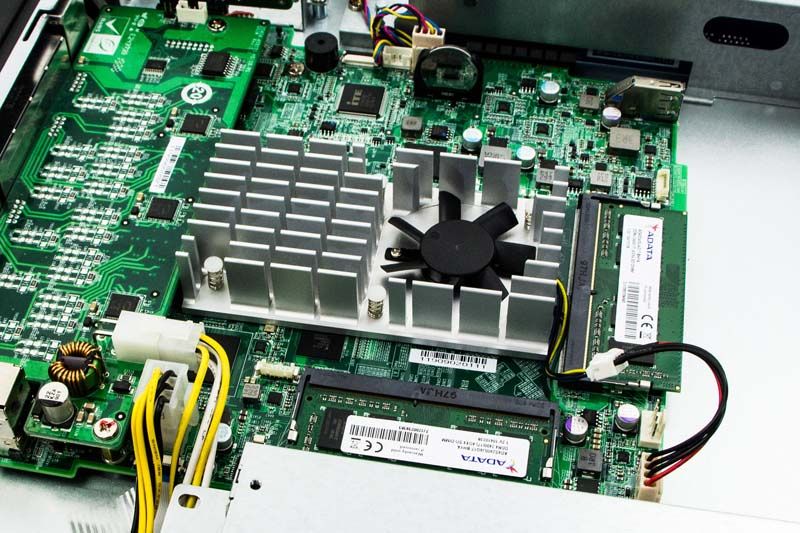

Centralnie umieszczono (niejako) płytę główną, na której znajdziemy bardzo mocny (zarówno jak na przełącznik, jak i NAS) procesor – czterordzeniowy Intel Celeron o taktowaniu bazowym 1,8 GHz, które to jednak w jednowątkowych zastosowaniach może zostać podbite do 2,5 GHz. Zastosowanie procesora x86 znacząco poszerza ilość dostępnych dla systemu QTS aplikacji.

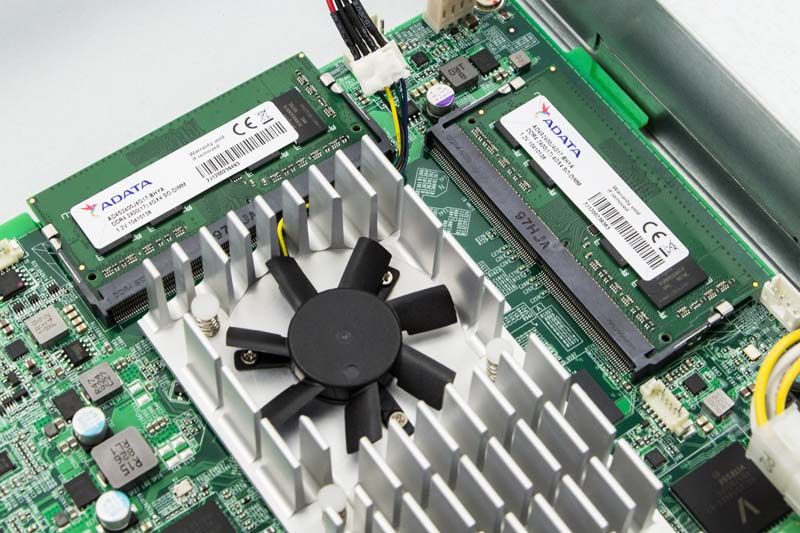

Widać od razu również, że do dyspozycji oddano nam dwa sloty na pamięć RAM w formacie SO-DIMM – producent przewiduje maksymalnie zastosowanie dwóch kości po 4 GB każda i w takiej właśnie konfiguracji pracował nasz model. Tutaj niestety wychodzi ograniczenie zastosowanego procesora - nie obsłuży on więcej niż 8 GB RAM.

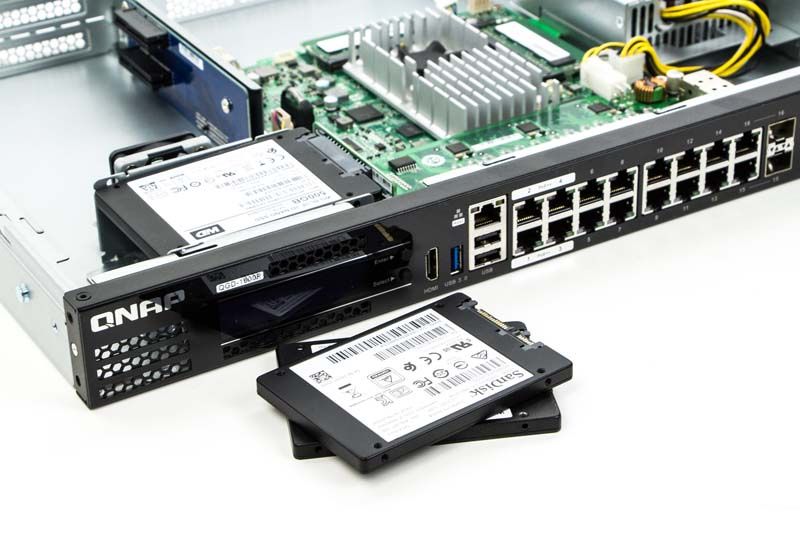

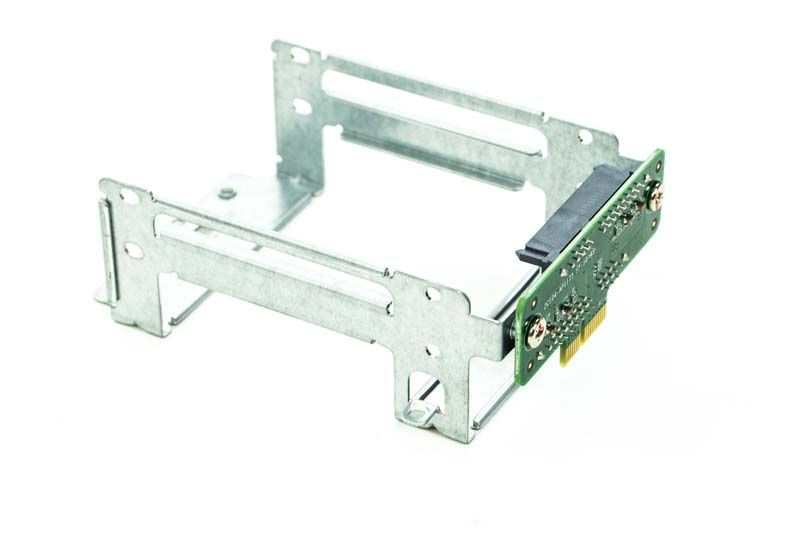

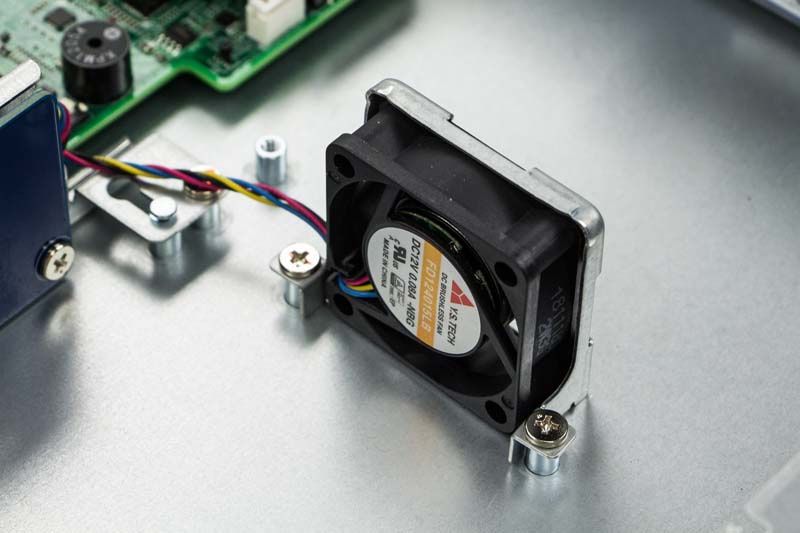

Nieco dalej (przy frontowej ścianie) umieszczono kosz na dyski SATA 2,5”. Pomieści on dwa dyski nawet o większej niż typowa grubości. Kosz można wyjąć, co znacząco ułatwia montaż dysków. Producent zapewnił tu także dodatkowe chłodzenie.

Skoro jednak mówimy o urządzeniu, które ma również spełniać wszystkie funkcje serwera NAS, to pewnie zastanawiacie się, gdzie podpina się kolejne dyski? Nas też to zastanowiło – zwłaszcza że spokojnie zmieściłby się jeszcze jeden, a może nawet dwa dyski 2,5” pod tymi, które przewidział producent. Nie mniej jednak więcej dysków SATA nie podepniemy.

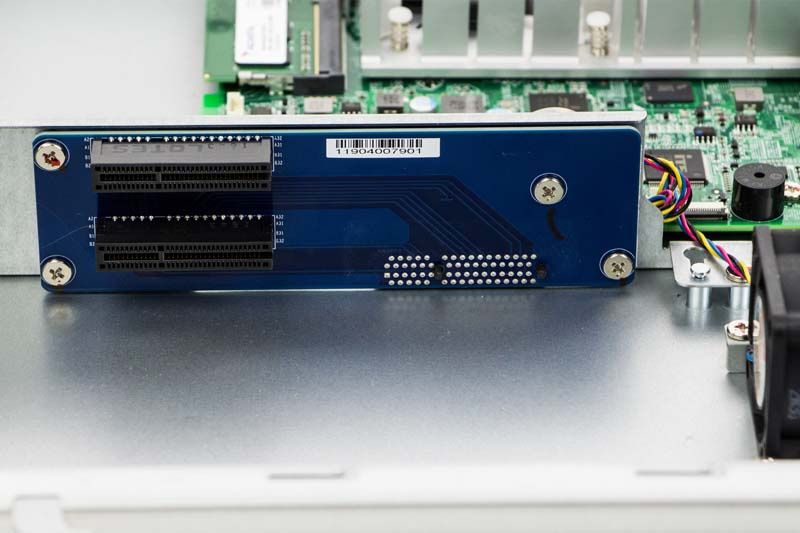

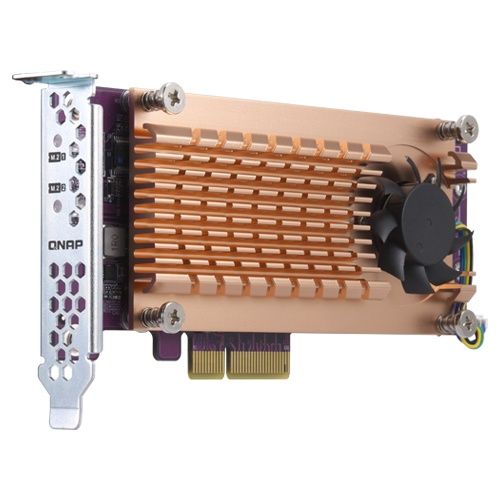

Podpiąć natomiast możemy dyski M.2, jeżeli zaopatrzymy się w stosowny adapter (lub adaptery) PCI-E -> M.2. To właśnie odpowiedź producenta na zapotrzebowanie na większą pojemność. Naszym jednak zdaniem, jest to tylko połowicznie dobre rozwiązanie.

Według nas, łącza PCI-E bardziej nadają się w tym przypadku do podpięcia karty sieci bezprzewodowej lub 10 Gigabit Ethernet – oczywiście kolejne wielkie brawa dla QNAP, że w takie złącza wyposażył swój przełącznik!

Szkoda jednak, że nie spożytkowano pozostałej wolnej przestrzeni w obudowie - przy tylnej ścianie za płytą główną - na dodatkowy kosz na dyski SATA, tak aby można było podłączyć chociaż 4 dyski i utworzyć rozsądną macierz RAID 5, korzystającą dodatkowo z tak przecież chwalonej funkcji QNAP Qtier. Pozostaje zatem tylko podpięcie dysków np. przy użyciu QNAP TR-004U – przez USB 3.0.

To tyle, jeżeli chodzi o wygląd i suche dane techniczne. Zapraszamy na kolejną stronę, gdzie pokażemy, jak wygląda użytkowanie i konfiguracja takiego przełącznika.

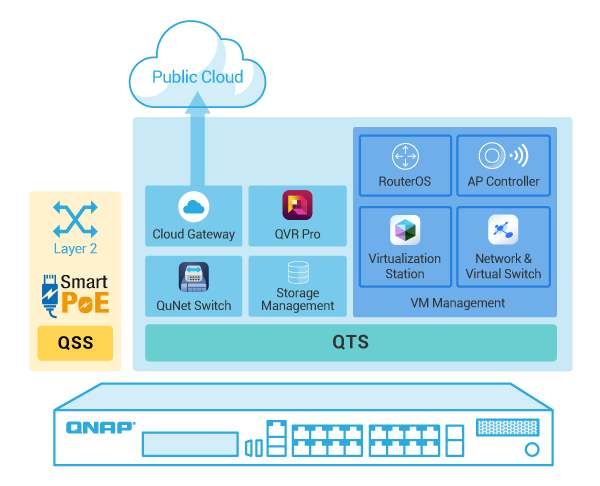

QNAP QGD-1600P po podpięciu automatycznie zaczyna działać, jak każdy inny zarządzalny przełącznik – odpowiada za to system QSS (co rozwija się bezpośrednio do QNAP Switch System). Jednak dopiero po podpięciu do sieci naszego hosta zaczyna się prawdziwa magia, gdyż uzyskujemy dostęp do systemu QNAP QTS. Dokładniej rzecz biorąc w wersji 4.4.1, którą niedawno opisywaliśmy w naszym serwisie. Tutaj zatem skupimy się przede wszystkim na nowej aplikacji – QuNetSwitch.

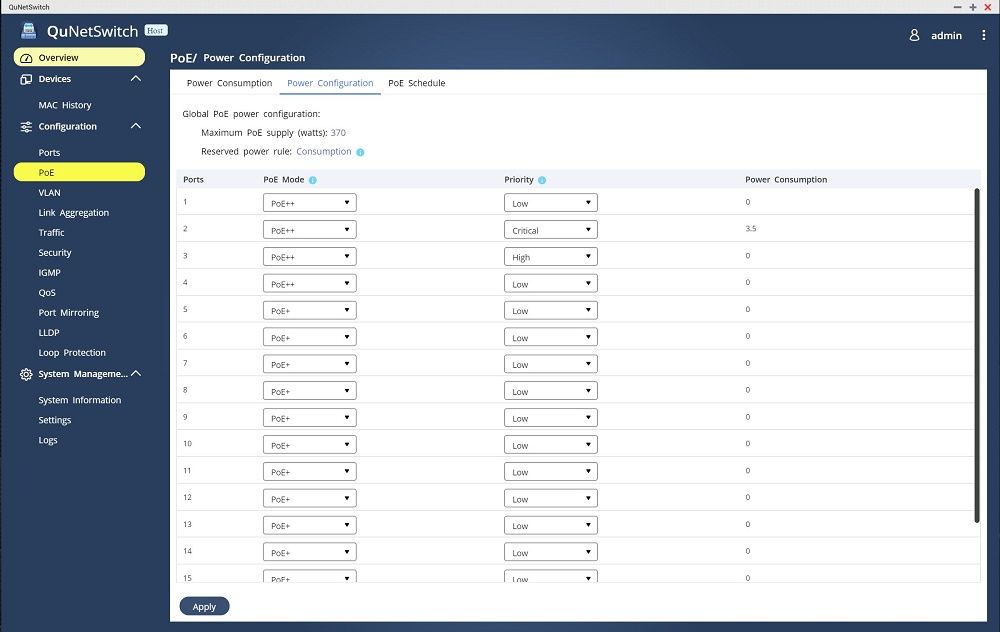

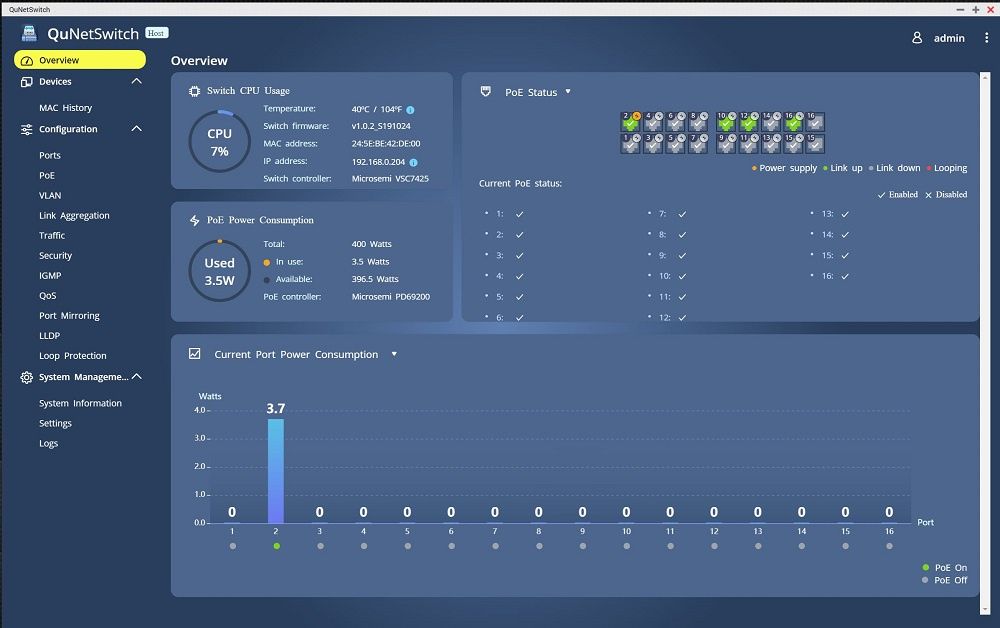

Właśnie przy jej pomocy możemy zarządzać naszym przełącznikiem. Zaraz po uruchomieniu ukazuje nam się podsumowanie stanu urządzenia – możemy podejrzeć tutaj w formie graficznej, jakie porty są aktualnie używane i które z nich korzystają z zasilania PoE. Samo zasilanie w formie aktualizowanego na bieżąco wykresu można monitorować zarówno na stronie z podglądem, jak i w zakładce poświęconej PoE. Tutaj także możemy ustalić priorytet na dostarczaną moc oraz ograniczyć standard zasilania pomiędzy PoE/PoE+/PoE++ (ten ostatni oczywiście tylko na pierwszych 4 portach).

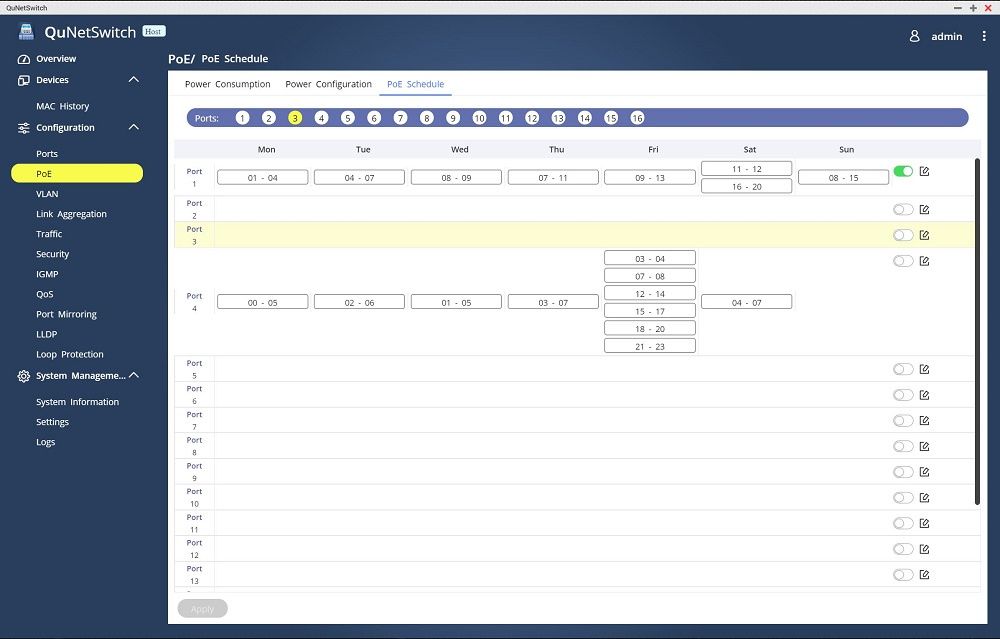

To jednak nie koniec możliwości zarządzania zasilaniem naszych urządzeń – możemy ustawić dla każdego gniazda bardzo precyzyjny harmonogram pracy – to świetna opcja np. w przypadku, gdy nie ma potrzeby, aby zasilać oświetlenie w ciągu dnia albo udostępniać sieć bezprzewodową poza godzinami pracy w obiekcie.

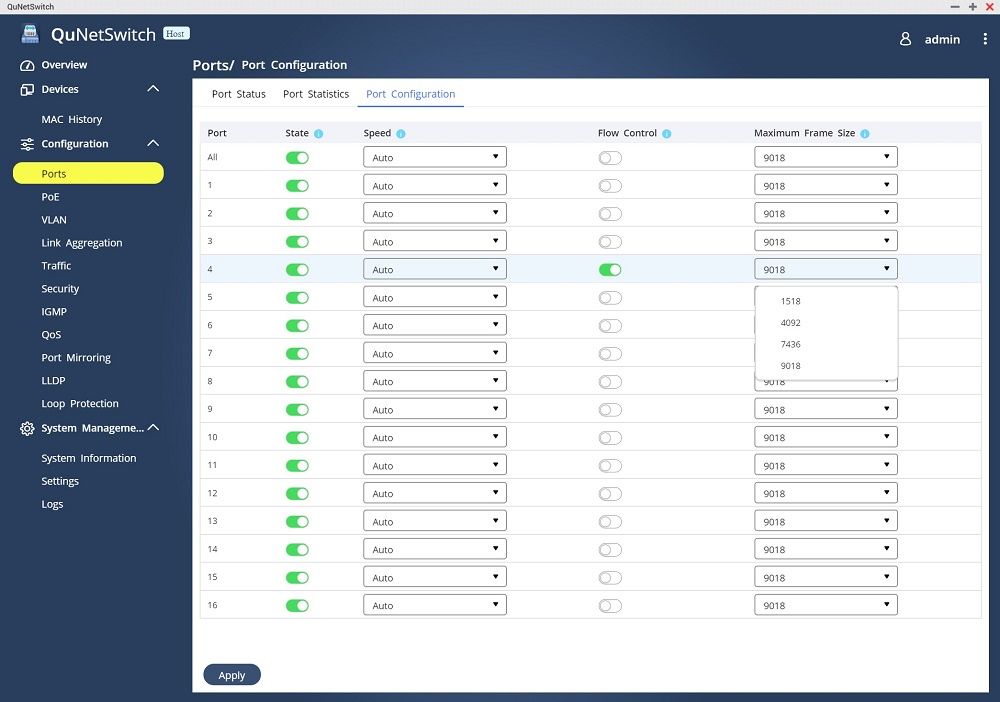

Dla każdego portu możemy też podejrzeć statystyki użycia (przepływ pakietów, bajtów, ale również błędy lub zgubione oraz odfiltrowane pakiety), a także ograniczyć ich parametry przepływu. W ostateczności nie ma też problemu, aby w dowolnej chwili którykolwiek z portów wyłączyć.

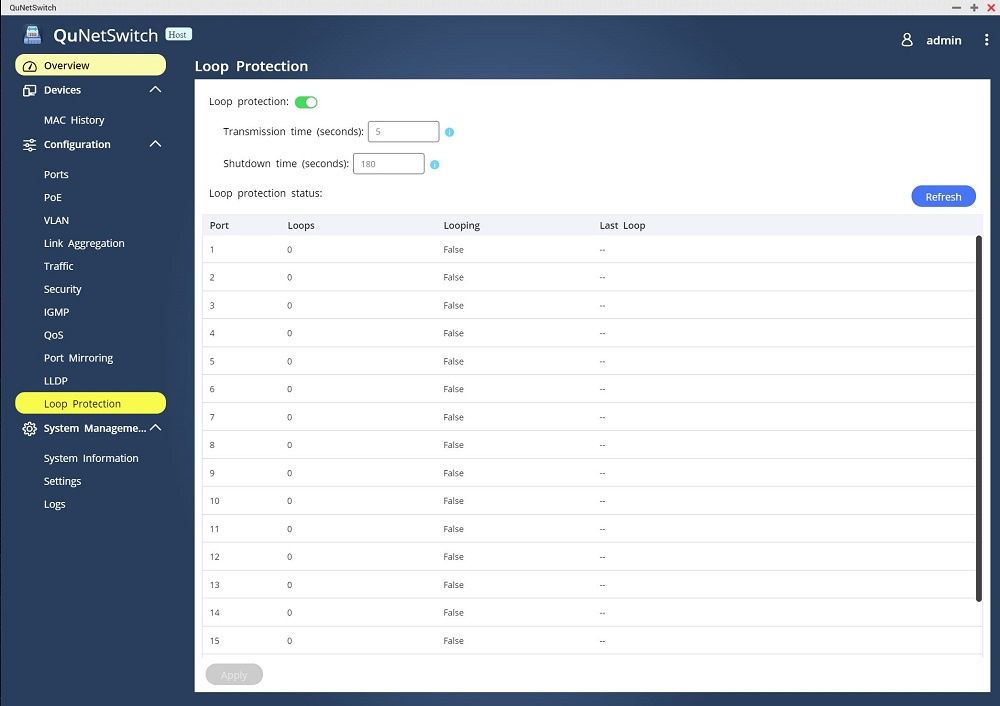

Jako że QGD-1600P jest przełącznikiem drugiej warstwy (L2), to oznacza, że operuje na adresach MAC, przez co dosyć łatwo o powstanie tak zwanych pętli (a wręcz są one oczekiwane przy tworzeniu połączeń redundantnych). QuNetSwitch pozwala jednak takie pętle wykrywać i chronić się przed zapętleniem pakietów.

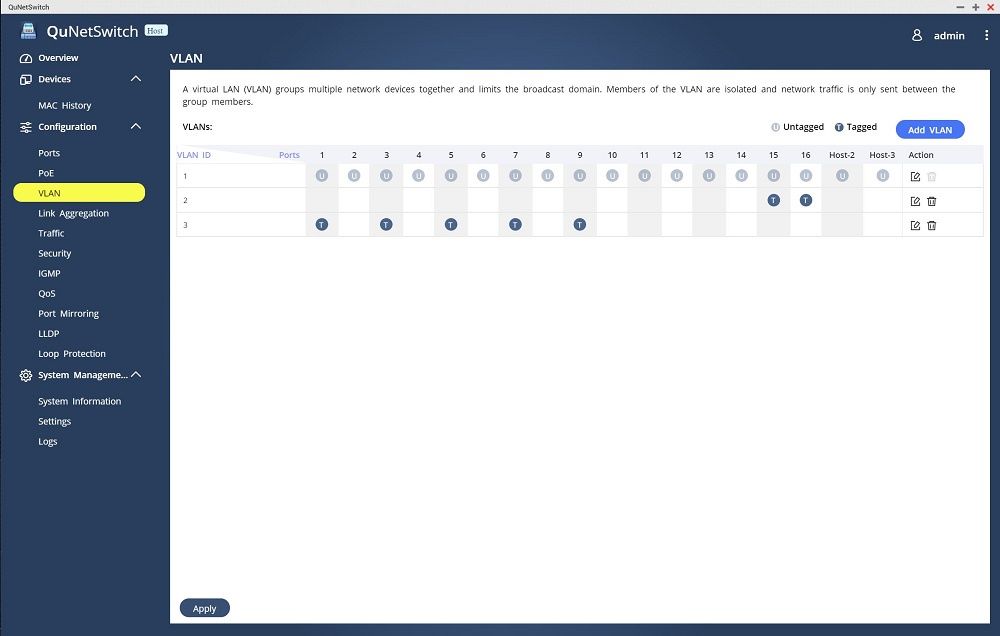

Największą jednak zaletą przełączników zarządzalnych jest możliwość tworzenia sieci wirtualnych – ta funkcja już istniała w systemie QTS, jednak aplikacja QuNetSwitch pozwala na jeszcze lepsze zarządzanie takimi sieciami.

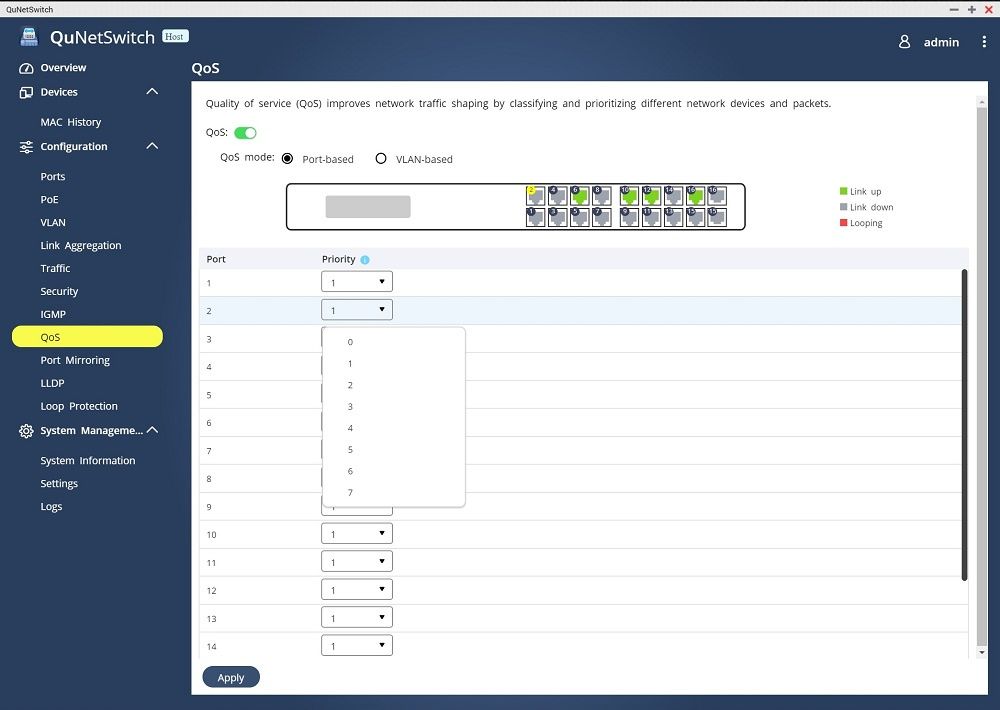

Naturalnie mamy też możliwość skonfigurowania funkcji QoS.

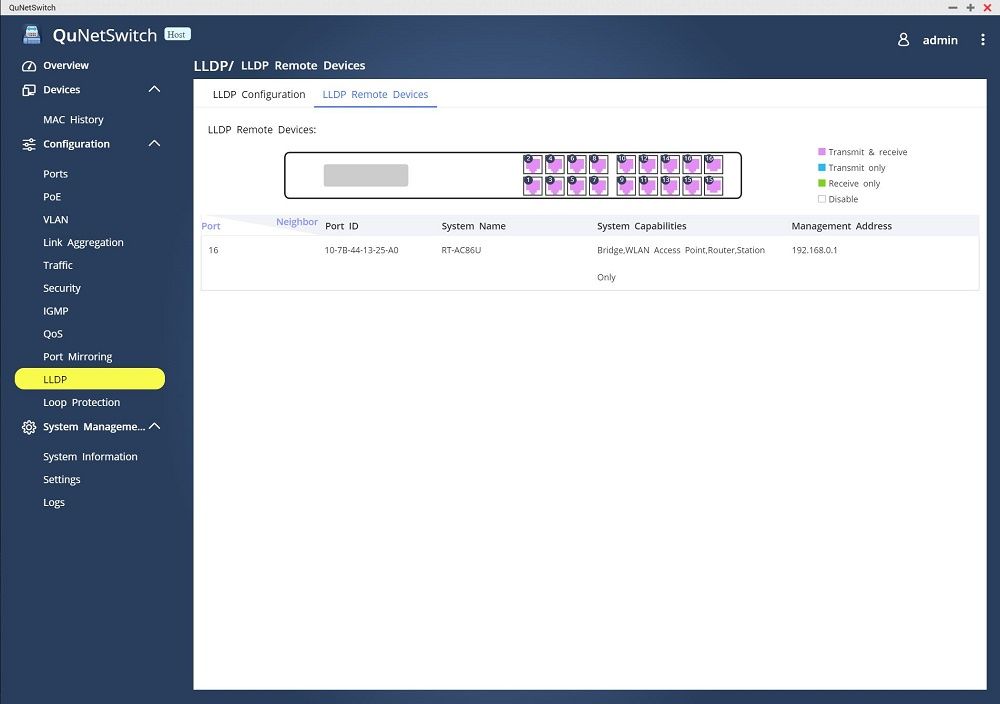

Zarządzać również możemy urządzeniami podpiętymi przez protokół LLDP.

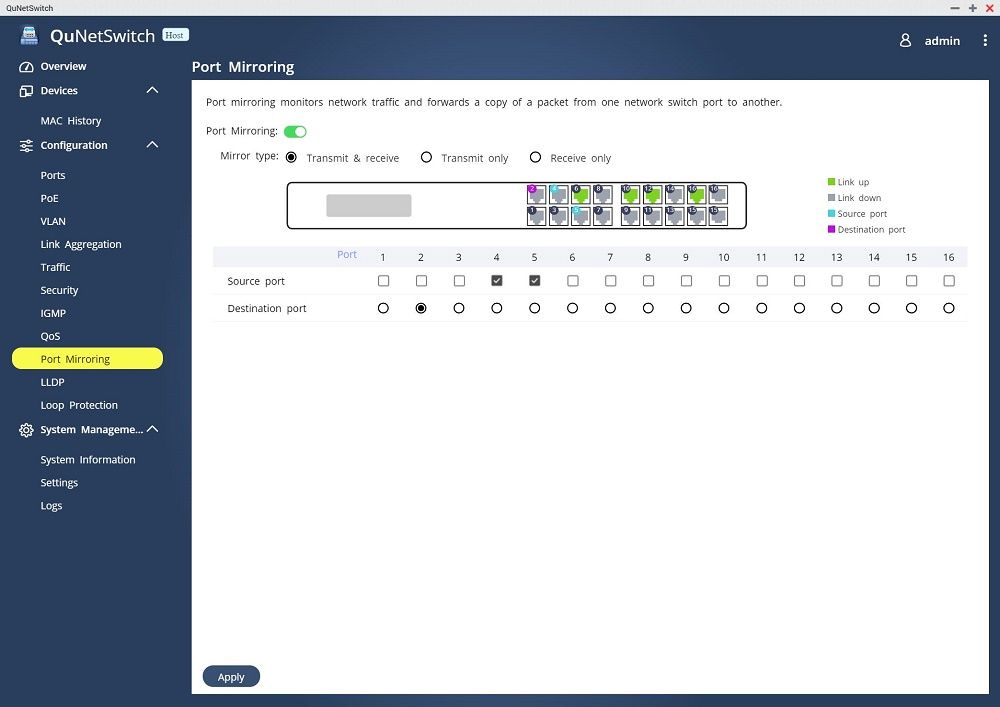

Bardzo łatwo też jest zarządzać kopiowaniem pakietów na wskazane porty (port mirroring).

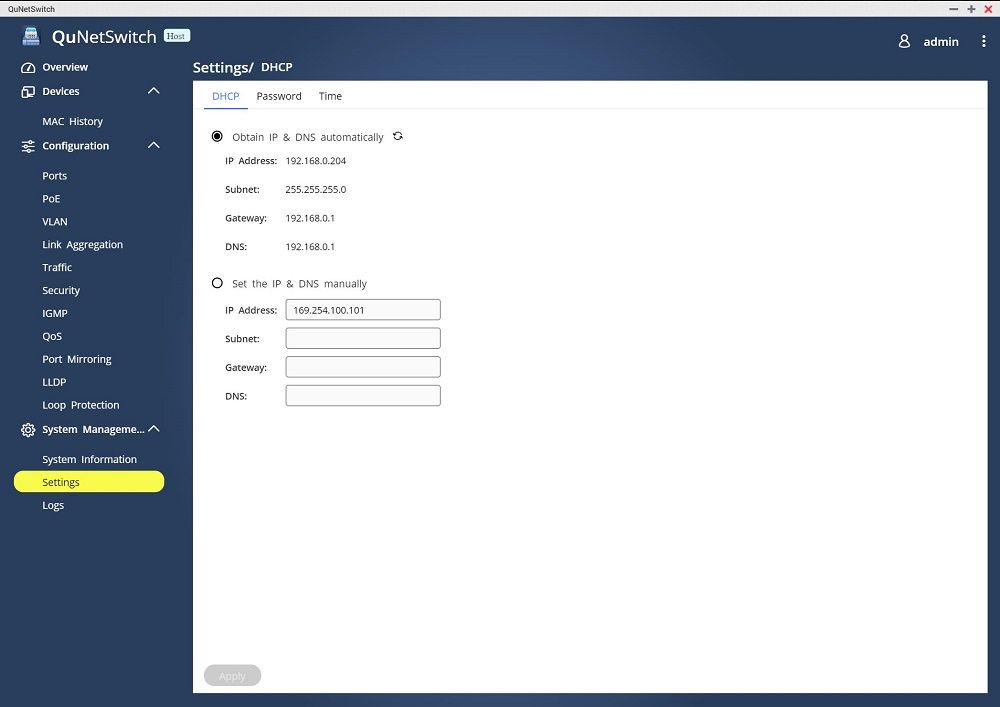

Nie zabrakło również innych, typowych dla zarządzanych switchów ustawień, jak filtrowania ruchu (IGMP Snooping), list kontroli dostępu (ACL), czy odczytu tabeli adresów MAC (z opcją nakładania limitów). Tutaj też możemy ustawić podstawowe parametry pracy przełącznika (adresy IP) oraz zmienić hasło oraz datę.

Zapraszamy teraz na kolejną stronę, gdzie sprawdzimy realny scenariusz zastosowania testowanego przełącznika.

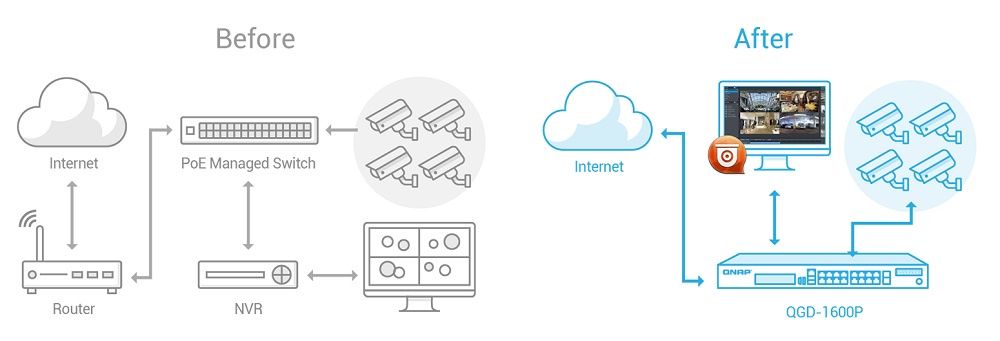

Mając już na stole tak innowacyjny sprzęt oczywiście nie omieszkaliśmy zweryfikować, jak się obietnice producenta o unifikacji kilku urządzeń w jednym mają do rzeczywistości. Podłączyliśmy QGD-1600P do Internetu, do niego samego podpięliśmy kilka kamer zasilanych PoE, dwa źródła światła (zasilanie PoE+) oraz do samego przełącznika zamontowaliśmy dwa dyski SATA (SSD). Następnie przystąpiliśmy do konfiguracji kamer.

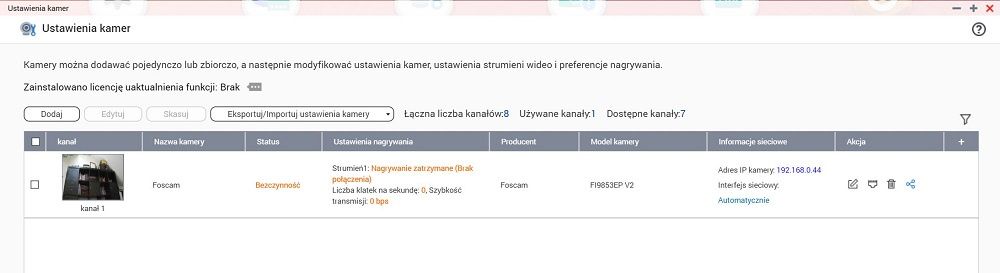

Ta jest zaskakująco prosta – zakładając przynajmniej, że korzystamy z (bardzo obszernej) listy obsługiwanych kamer IP – kreator automatycznie wyszukuje nasze kamery w sieci lokalnej. Pozostaje tylko podać nazwę użytkownika oraz hasło, aby kamera zaczęła działać w naszym systemie. Po dodaniu wszystkich kamer oraz skonfigurowaniu zasilania dla świateł, możemy skorzystać z klienta QNAP QVR Pro dostępnego w QNAP HybridDesk Station lub pobrać takiego klienta na komputer z systemem, np. Windows.

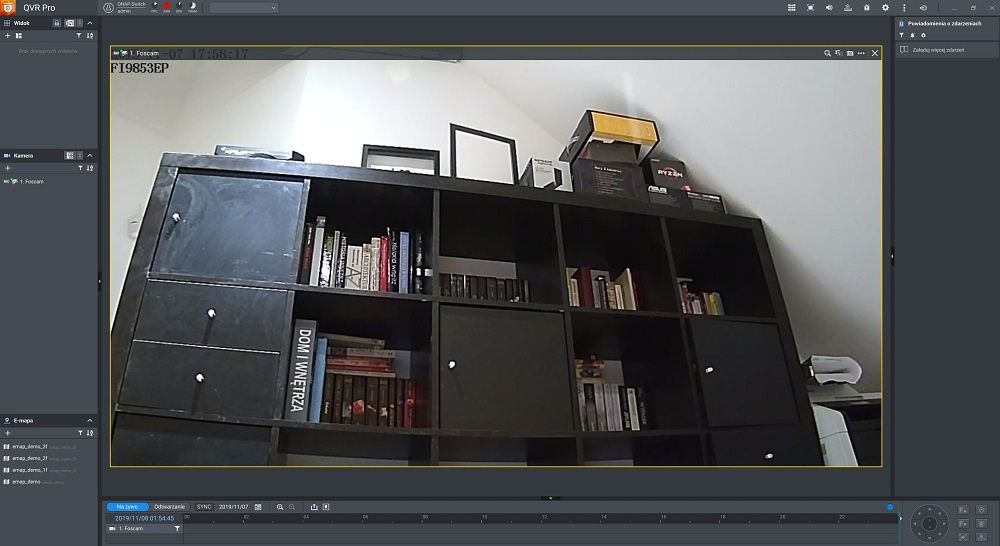

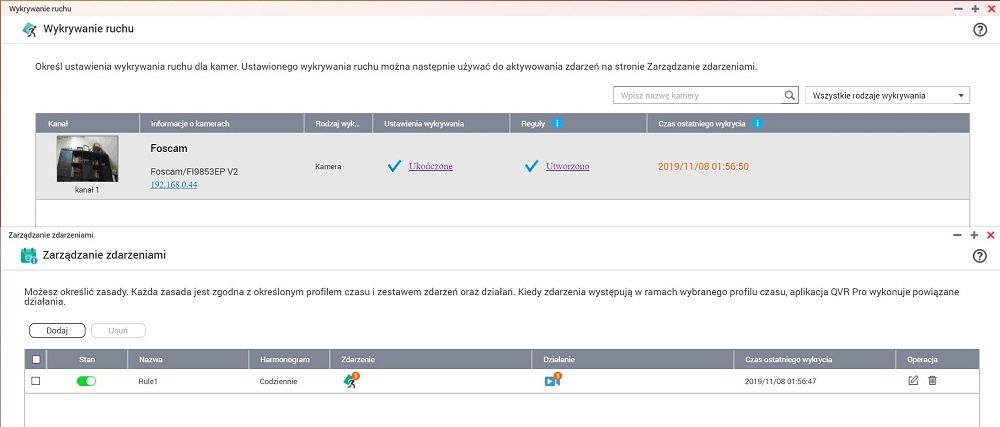

Aplikacja pozwala w bardzo intuicyjny sposób zarządzać podglądem z kamer oraz samym nagrywaniem. Jeżeli jednak zalogujemy się na serwer QVR, to możemy dodatkowo skonfigurować np. schematy działania w przypadku wykrycia ruchu na którejś z kamer. W naszym przypadku w ten sposób skonfigurowaliśmy zapalanie światła na podjeździe, co znacznie poprawiło widoczność na nagraniach w nocy, a nie musieliśmy mieć światła aktywowanego przez cały czas.

Co więcej, całą instalacją mogliśmy sterować również zdalnie przez Internet! To oczywiście tylko przykład (bardzo skromny) zastosowania testowanego switcha, ale jak widać jest on faktycznie w pełni samowystarczalny. Do niedawna, aby takie funkcje zaprogramować, potrzebny był osobno zarządzalny switch PoE, router oraz rejestrator NVR (lub NAS od QNAP z system QTS).

Zapraszamy na kolejną stronę, gdzie przedstawimy wyniki już bardziej syntetycznych testów.

Testy przeprowadziliśmy z użyciem 10 komputerów wyposażonych w karty sieciowe Intel Ethernet I219-V. Dyski zamontowane w przełączniku to WD Blue 3D Nand o pojemności 500 oraz 1000 GB. Do testów zasilania użyliśmy kamer Foscam fi9853ep oraz opraw oświetleniowych Philips DN570B LED24S/830 POE F WH.

Jako że mówimy o przełączniku, to zaczniemy od testów przepustowości sieci. Testy przeprowadziliśmy kopiując dane pomiędzy parami komputerów. Niestety nie udało się na potrzeby testu zorganizować 16 komputerów, aby sprawdzić wszystkie porty, jednak co do zasady zakładamy, że potencjalny nabywca takiego przełącznika, nie będzie go obsadzać w całości komputerami :)

Jak widać przepustowość jest dokładnie taka, jak być powinna, nawet przy dużym obciążeniu serwera. Ubolewamy, że nie udało się zweryfikować, czy obiecywane 16 Gbps full-duplex jest osiągalne. Sprawdzimy jeszcze prędkość przy kopiowaniu małych i średnich plików.

Tutaj również wynik jest bardzo dobry – przypominamy, że nasza procedura kopiowania małych plików zawiera głownie pliki o rozmiarze kilku kilobajtów każdy. Odnosimy wręcz wrażenie, że limitem w obu powyższych testach były nasze komputery, a nie sam switch. Kolejno sprawdziliśmy jeszcze prędkość złącza USB 3.0 – jest to ważny pomiar, gdyż przypominamy, że to główna opcja rozbudowy przestrzeni sieciowej. Tutaj do testu użyliśmy dysku SSD Sandisk Ultra 3D 250 GB.

Wyniki są w sumie zaskakująco dobre, a jeżeli okazałyby się być zbyt słabe, to możemy dokupić kartę PCI-E z USB 3.1, gdzie teoretycznie osiągniemy do 10 Gbps (czyli w praktyce zapewne dwa razy więcej, niż przy wbudowanym kontrolerze USB 3.0).

Nawet w roli zwykłego serwera NAS QGD-1600P spisuje się wyśmienicie!

Przejdźmy teraz do testów zasilania. Tutaj niestety wykresów nie będzie, gdyż ciężko zobrazować w tej formie takie testy. Do przełącznika podpinaliśmy wspomniane wyżej oprawy oświetleniowe Philips – oczywiście nie udało się zasilić jednocześnie trzech takich opraw z jednego portu PoE++ (wynika to ze strat na zasilaniu – realnie standard 60 W dostarcza około 51 W do urządzenia), jednak bez problemu zasilone zostały 2 lampy i tu nie było problemu nawet przy zajęciu wszystkich 4 slotów PoE++ takimi oprawami.

Ostatecznie udało nam się podpiąć 18 opraw o teoretycznej mocy 20 W, zanim przekroczyliśmy limit zasilania przełącznika. To wynik zgodny z naszymi oczekiwaniami. A jak się ma to do kwestii poboru energii z sieci przez przełącznik? Poniżej wynik naszych pomiarów.

Cóż, chiński zasilacz z pewnością nie posiada wysokiej sprawności energetycznej, ale wynik i tak jest całkiem dobry, gdyż w okolicy 80% skuteczności. To już wszystkie testy, jakie przygotowaliśmy, choć musimy jeszcze wspomnieć, że przełącznik jest bardzo głośny i to niezależnie od obociążenia. Zastosowane wentylatory mają bardzo małą średnicę (4 cm) i wysoką prędkość obrotową - oczywiście to w niczym nie przeszkadza, jeżeli zamkniemy go w serwerowni w szafie RACK, jednak raczej wyklucza go z użytkowania w domu, zwłaszcza bezpośrednio obok miejsca pracy. Zapraszamy na ostatnią stronę, gdzie podsumujemy naszą opinię o testowanym switchu.

Niezbyt często zdarza nam się natrafić na tak przyszłościowy produkt. Standard zasilania IEEE 802.3bt Type 3, który to testowany router wspiera, został opracowany i zatwierdzony nieco ponad rok temu, a wprowadzony do powszechnego użycia dosłownie w tym półroczu. Nadal, że tak powiemy, „ze świecą szukać” opraw oświetleniowych wspierających Typ 4 tego standardu (czyli 90 W), a nawet z oprawami w pełni wykorzystującymi dostarczane tutaj 51 W był problem. Jednak jesteśmy w zasadzie pewni, że taka właśnie „świetlana przyszłość” rysuje się na rynku biznesowym – zwłaszcza biorąc pod uwagę popularyzację automatyki obiektowej (czyli np. systemów inteligentnych domów).

Jednakże już teraz można w pełni cieszyć się dobrodziejstwami rozwiązań technologicznych, jakie oferuje QNAP Guardian QGD-1600P w zakresie chociażby monitoringu, czy zarządzania siecią bezprzewodową z AP zasilanymi przez PoE.

QNAP zdołał bardzo zgrabnie połączyć w jedno urządzenie NAS, router oraz przełącznik zarządzalny

Czy w takim razie mamy do czynienia z urządzeniem, w którym już nic nie da się ulepszyć? Nie do końca. Naszym zdaniem zabrakło tutaj fabrycznie wbudowanej komunikacji 10 Gbps, chociażby przez dwa zastosowane gniazda SFP. Zawodzi też ilość złącz do podpięcia dysków – tylko dwa złącza SATA ograniczają nas w zasadzie do RAID 1 (lub 0 dla odważnych).

Ostatecznie jednak te niedociągnięcia są niczym w obliczu możliwości, jakie daje testowany switch. Byliśmy nim naprawdę zafascynowani, dopóki nieco nie ostudziła nas cena rynkowa tego przełącznika. Za wersję wyposażoną w 8 GB RAM będzie trzeba zapłacić około 3600 zł (jak już podatek od nowości i przedsprzedaży spadnie). Natomiast wersja z 4 GB RAM ma kosztować 300zł mniej. To nieco burzy obraz oszczędności, jaki daje zakup urządzenia mającego „wszystko w jednym”, gdyż w podobniej cenie można nabyć zestaw urządzeń oferujących podstawowe funkcję do testowanego przez nas switcha. "Podstawowe" to tutaj słowo klucz, poniewąż właśnie ten ogrom dodatkowych funkcji (razem z obsługą PoE++) jest asem w rękawie QNAP - a do tego oszczędzamy miejsce w szafie RACK oraz sama konfiguracja jest bardzo łatwa. Naszym zdaniem to wystarczy, aby budując nową infrastrukturę rozważyć właśnie QNAP QGD-1600P jako centrum zarządzania (oraz zasilania) naszą siecią - czy wasze zdanie jest podobne, drodzy Czytelnicy?

Ze względu na kilka drobnych braków, o których mowa wyżej, ostateczną ocenę obniżamy do 4.7, choć pozostawiamy wyróżnienie dla Super Produktu. Równie zasłużone jest odznaczenie za innowacyjność.

95% 4,7/5

• innowacyjne połączenie NAS ze switchem PoE
• bardzo wysoka wydajność przełącznika Gigabit Ethernet
• duża przepustowość USB 3.0 (co pozwoli na podpięce zewnętrznej macierzy dysków).
• system QTS 4.4.1
• obsługa PoE IEEE 802.3bt (60 W) na 4 portach
• obsługa PoE IEEE 802.3at (30 W) na wszystkich 16 portach
• 2 sloty PCI-E x2 (np. do montażu 4 dysków SSD m.2).

• brak możliwości rozbudowy RAM ponad 8 GB (wynikający z ograniczeń zastosowanego procesora)
• tylko 2 złącza SATA
• brak obsługi 10 Gigabit Ethernet
• głośna praca w przypadku użytku domowego
