QNAP HS-453DX – Cisza! Teraz zagram ja!

Serwer NAS do multimediów? A dlaczego nie! W dobie szybkich łączy internetowych coraz powszechniejsze stają się jednak usługi streamingowe. Kilkadziesiąt złotych miesięcznie i już mamy dostęp do bibliotek filmowych i muzycznych. Netflix, Spotify, Tidal, filmy i muzyka w Google Play. Niby wygodne i niby dostępne za jednym kliknięciem – jednak posiadające wiele wad. Ot, chociażby wymagające szybkiego łącza internetowego.

A może jednak postawić w salonie niewielki serwer NAS – np. QNAP i cieszyć się multimediami o każdej porze dnia i nocy, niezależnie od dostępności internetu?

Wykorzystanie przestrzeni dyskowej NAS-a na materiały multimedialne nie jest nowym pomysłem. Jednak fani strumieniowania powiedzą, że zakup NAS-a to fanaberia i nieprzemyślane rozwiązanie. A jednak zastosowanie serwera NAS jako centrum multimedialnego niesie za sobą wiele zalet. Początkowy koszt zakupu i instalacji jest ostatecznym kosztem, jaki musimy ponieść. Multimedia możemy odtworzyć, kiedy tylko chcemy.

Z kolei w przypadku platform streamingowych korzystamy z tego, co oferuje w danej chwili dostawca treści. A co jeśli platforma VOD zniknie (jako chociażby Showmax)? Możemy zapomnieć o serialach, filmach i co najwyżej skierować swoje kroki do kolejnego dostawcy.

Przewaga NAS-a nad platformą streamingową to także kwestie finansowe. By oglądać filmy wydamy co miesiąc około 50-60 złotych. Kolejne kilkadziesiąt złotych na muzykę. Do tego koszty łącza internetowego. W sumie blisko 150 złotych, które co miesiąc musimy wysupłać ze swojej kieszeni.

Kolejną zaletą rozwiązania przechowywania danych na NAS-ie jest fakt, że wszystkie multimedia należą do nas i my nimi zarządzamy. A poza tym jesteśmy uniezależnieni od firm zewnętrznych, które mogą dyktować warunki, polityki cenowe oraz wpływać na zawartość oferty (np. usuwać seriale czy  filmy).

Oczywiście fani platform stremingowych powiedzą, że na zakup serwera trzeba wydać jednorazowo znaczną sumę. Fakt. Jednak implementacja „NAS-a na multimedia” w domowym zaciszu niesie za sobą wiele dodatkowych usług – chociażby narzędzia sieciowe, udostępnianie plików, przestrzeń na kopie zapasowe, serwery zdalnego dostępu, chmurę prywatną a obecnie także wirtualizację i kontenery.

Pora zatem przyjrzeć się rozwiązaniu, które ewoluuje od kilku lat i będzie stanowić doskonały system, nie tylko multimedialny.

Ewolucja cichych multimedialnych QNAP-ów rozpoczęła się w lipcu 2014, kiedy to producent zaprezentował całkowicie nowe rozwiązanie w postaci bezgłośnego, chłodzonego pasywnie serwera NAS HS-251. Oryginalne i mogące podobać się wzornictwo potwierdziła nagroda IF Design Award 2014. Jego następca – HS-251+, zaprezentowany w 2015 roku podobnie jak poprzednik jest chłodzony pasywnie i stanowił doskonałe rozwiązanie jako serwer NAS do salonu. Zamiast typowej pionowej obudowy rozwiązania HS-251 i HS-251+ są podobne do dekodera TV lub odtwarzacza Blu-ray lub grubej książki.

„Książkowe” NAS-y, czyli tzw. NASbooki, są obecne w postaci 2 innych rozwiązań, w których zastosowano nośniki M.2 SATA SSD. Jeden z nich mieliśmy okazję prezentować w 2015 roku – model TBS-453A doczekał się następcy - TBS-453DX. Różnicą w stosunku do modeli HS, prócz stosowanych nośników jest także system chłodzenia – tu znajdziemy niewielkie wentylatory.

Bazując na sprawdzonej, a jednocześnie zmienionej formie konstrukcyjnej QNAP zaprezentował model HS-453DX. Zdobywca dwóch nagród: CES 2019 Innovation Award oraz Computex d&i Award jest kontynuacją serii cichych serwerów NAS do zastosowań multimedialnych.

W porównaniu do HS-251+ bohaterowi dzisiejszej prezentacji trochę się urosło (wymiary 43,8 × 404 × 220 mm). Jest nieco wyższy i szerszy o ponad 100 milimetrów w stosunku do HS-251+. Konstrukcja została wykonana z białego tworzywa sztucznego.

Pomysłowo rozwiązano pasywny system chłodzenia – wierzchnia srebrna część urządzenia to solidny kawałek aluminium, który ma za zadanie odprowadzać ciepło z wnętrza urządzenia. Co ciekawe w trakcie testów w warunkach domowych nie odnieśliśmy wrażenia, że urządzenie jest gorące. Ot po prostu czuć ciepło na srebrnej obudowie.

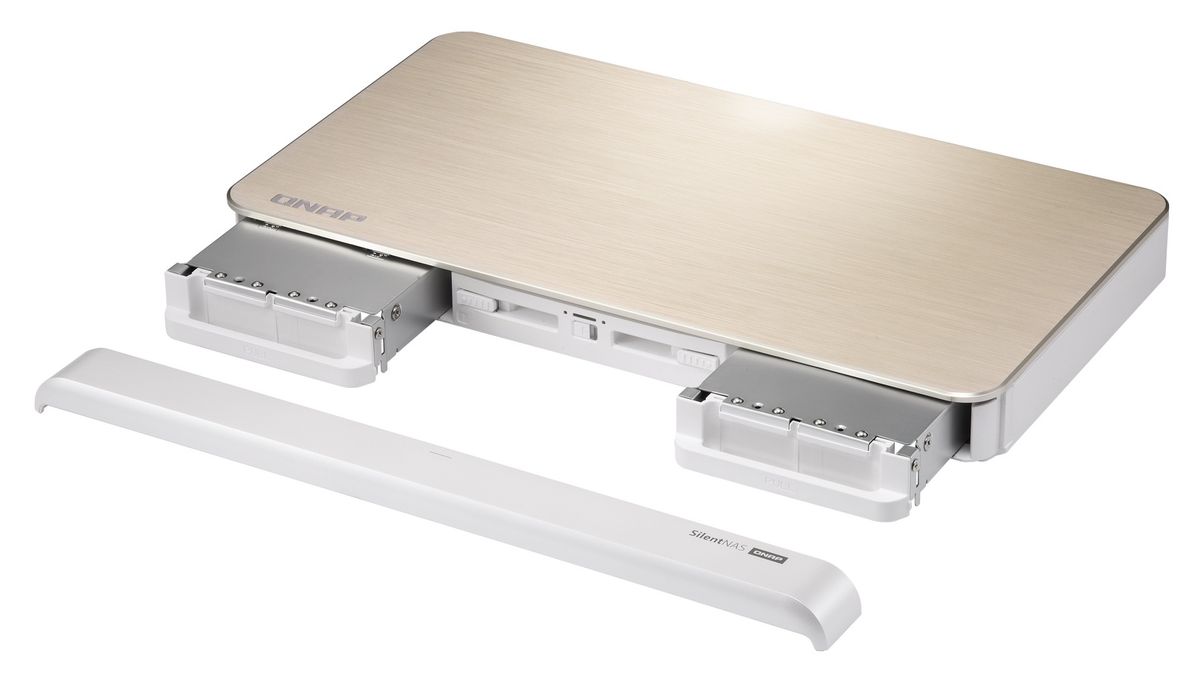

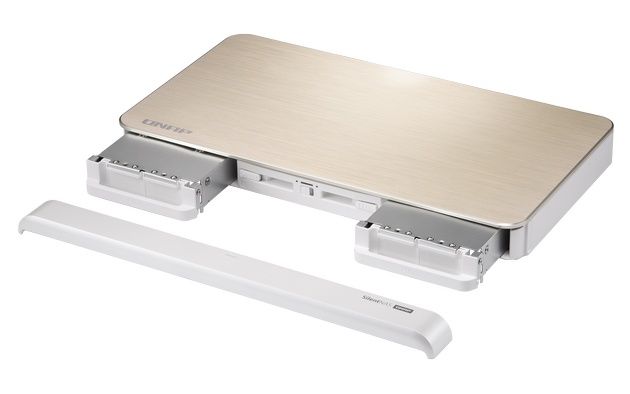

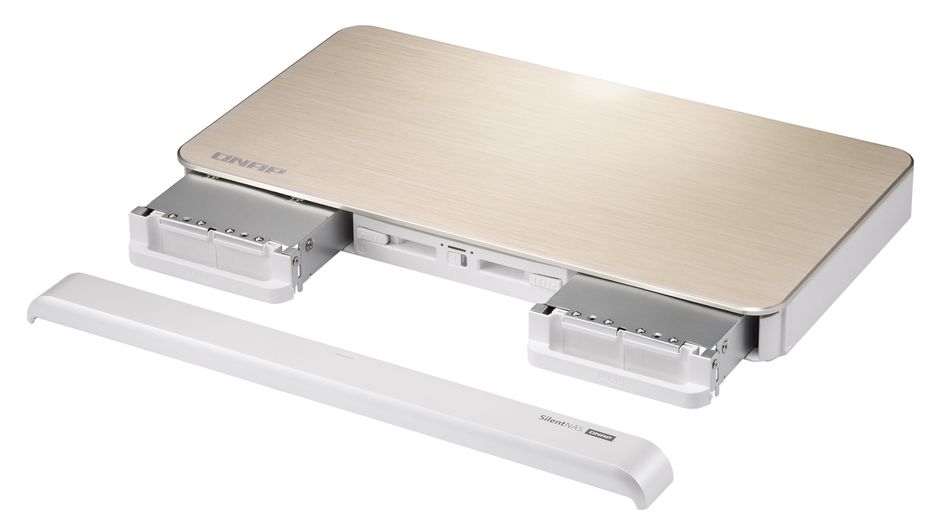

Dwie kieszenie na dyski twarde obsługują hot swap i można w nich zamontować nośniki 2,5 lub 3,5 cala SATA, zarówno mechaniczne, jak i SSD. Kieszenie dyskowe wraz z włącznikiem zasilania i wskaźnikiem pracy zostały ukryte pod frontowym panelem mocowanym na magnesy.

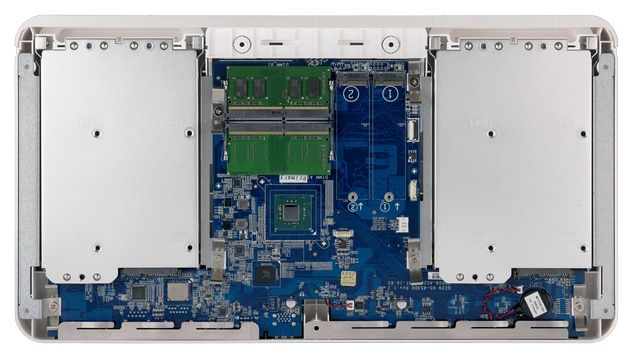

Jeśli rozkręcimy obudowę, to uzyskamy dostęp do dodatkowych dwóch portów M.2 2280 SATA 6 Gb/s. Montaż nośników M.2 doskonale sprawdzi się w 3 różnych scenariuszach:

• jako dodatkowa szybka przestrzeń na dane
• przyspieszenie pamięci podręcznej SSD
• Qtier

To, jaką konfigurację wybierzemy, zależy od naszych potrzeb i sposobu użytkowania NAS-a.

QNAP posiada także do dyspozycji 4 lub 8 GB pamięci RAM, zaś sercem urządzenia jest czterordzeniowy procesor Intel Celeron J4015 o taktowaniu 1,5 GHz z możliwością podniesienia do 2,5 GHz. Jednostka wspiera szyfrowanie AES-NI.  Za obsługę wyświetlania obrazu odpowiada układ grafiki Intel HD Graphics 600. Jeśli dodamy do tego dwa porty HDMI, w tym jeden 2.0 to otrzymamy znakomity zestaw z obsługą transkodowania materiału wideo w rozdzielczości 4K i 60 fps w czasie rzeczywistym.

Podobnie jak w przypadku modeli HS-251 i 251+ producent zdecydował się na montaż 2 interfejsów sieciowych. Mamy jednak „drobną” różnicę – jeden z portów pracuje z szybkością 1 Gb/s za to drugi oferuje połączenie do 10 Gb/s i obsługuje niższe szybkości przesyłania (5, 2,5, 1 Gb/s oraz 100 Mb/s). Biorąc pod uwagę przeznaczenie NAS-a, to dobry krok w kierunku pełniejszego wykorzystania możliwości serwera przy akceptowalnej cenie.

Oprócz wspomnianych portów HDMI i kontrolerów sieciowych z tyłu HS-453DX znajdziemy:

• 2 porty USB 2.0
• 3 porty USB 3.0 (1 x USB-C, 2 x USB-A)
• 2 gniazda mikrofonowe 3,5 mm
• 1 gniazdo linowe 3,5 mm
• niewielki głośnik
• gniazdo blokady Kensington

W zestawie z serwerem otrzymamy także zasilacz, śruby mocujące do dysków, a także pilot RM-IR004 pozwalający na wygodne sterowanie NAS-em zdalnie.

Dokładniejszą specyfikację prezentujemy poniżej.

Przyjrzyjmy się teraz nie tylko multimedialnym funkcjom HS-453DX.

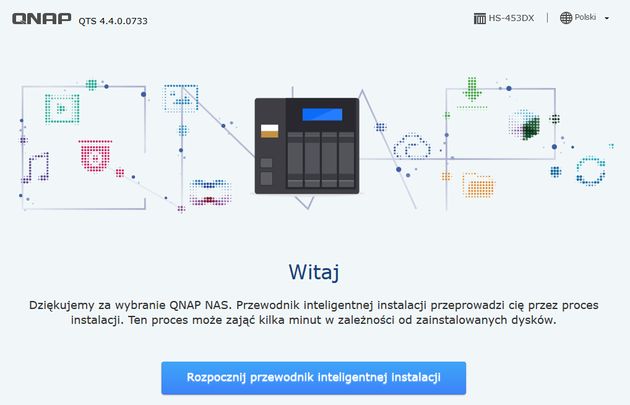

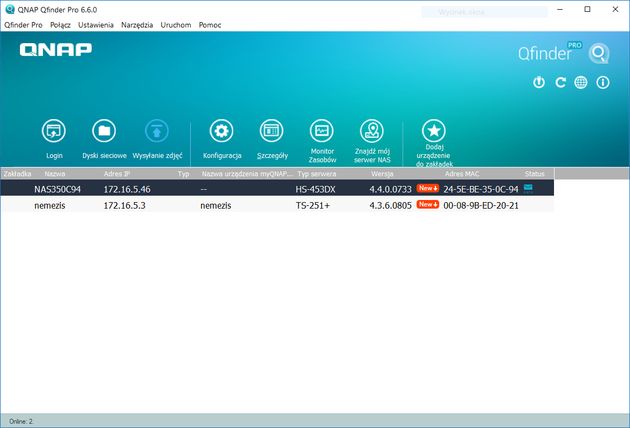

Instalacja QNAP-a HS-453DX nie różni się niczym od konfiguracji innych modeli producenta.  Montaż dysków, podłączenie sieci, podłączenie zasilania oraz uruchomienie systemu. Po chwili oczekiwania możemy znaleźć NAS z użyciem Qfinder i uruchomić proces konfiguracji, w którym określamy podstawowe parametry urządzenia.

Po zalogowaniu do panelu rozpoczynamy przygodę z multimedialnym NAS-em. Zanim przejdziemy do funkcji zarządzania multimediami i sposobami korzystania z dobrodziejstw HS-453DX zatrzymajmy się na chwilę przy możliwościach, jakie ogólnie daje system sieciowej pamięci masowej.

Dawno minęły już czasy, w których NAS pełnił pojedynczą funkcję serwera udostępniającego dane. Obecne konstrukcje mają potężne możliwości i sposobów ich wykorzystania może być wiele. Zaczyniajmy zatem od podstaw. QNAP pozwala na udostępnianie danych zarówno w grupie roboczej, jak i domenie. W pierwszym przypadku możemy dodatkowo tworzyć konta użytkowników i grup. Jeśli QNAP będzie członkiem usługi katalogowej możemy opierać uprawnienia o konta użytkowników domeny. Co ciekawe NAS sam może pełnić funkcję kontrolera domeny.

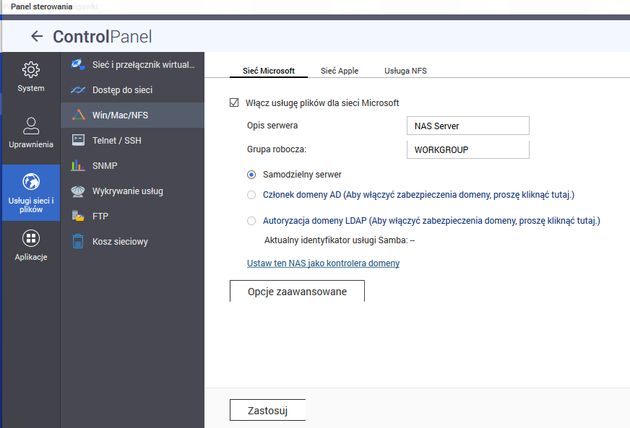

W zakresie obsługi protokołów sieciowych HS-453DX udostępni dane zarówno z użyciem protokołu CIFS/SMB, jak i NFS. Użytkownicy systemów Apple mogą skorzystać z AFP i Bonjour. Zaawansowani użytkownicy mogą uzyskać dostęp do QNAP-a z poziomu konsoli, wykorzystując protokół telnet lub SSH. Urządzenie wspiera także SNMP (z własną bazą MIB), UPnP i może zostać serwerem FTP i TFTP.

Za pomocą kilku kliknięć możemy także uruchomić serwery aplikacyjne:

• serwer iTunes
• serwer DLNA
• serwer WWW
• serwer LDAP
• serwer bazodanowy SQL
• serwer Syslog
• serwer RADIUS
• serwer NTP

Jedno urządzenie i jak widać już na starcie wiele możliwości – a przecież mamy do czynienia z urządzeniem przeznaczonym do zastosowań domowych.

Zanim uruchomimy poszczególne usługi, warto na chwilę zatrzymać się przy kreowaniu przestrzeni dyskowej. Jak wspomnieliśmy, NAS oferuje dwie kieszenie na nośniki SATA oraz dwa sloty M.2. Sposobów wykorzystania może być kilka, a wszystko zależy od tego, co chcemy robić z serwerem NAS. Jeśli zależy nam na dużej przestrzeni, warto zainstalować dwa klasyczne dyski SATA o pojemności kilku lub kilkunastu terabajtów.

Dodatkowo należy pamiętać o tym, że NAS oferuje możliwość tworzenia puli pamięci o określonym poziomie redundancji (dysk pojedynczy, RAID0, RAID1 oraz JBOD). W ramach puli dyskowej tworzymy wolumeny statyczne, pełne lub uproszczone.

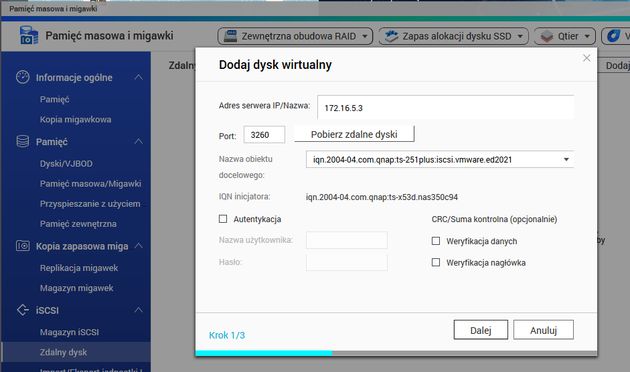

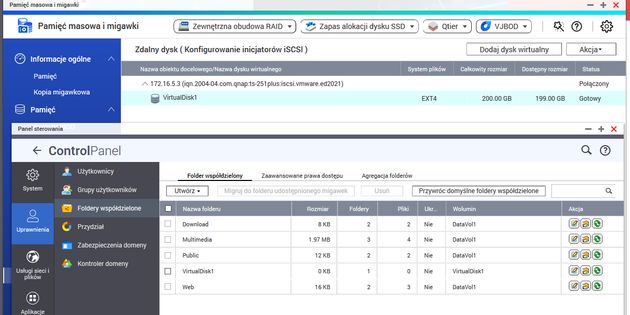

QNAP HS-453DX obsługuje również protokół iSCSI oraz jednostki LUN oparte na blokach, jak i na plikach. Kolejną ciekawą opcją jest możliwość podłączenia zdalnej jednostki LUN do serwera QNAP. Po co takie rozwiązanie? Jeśli w domu posiadamy już serwer NAS lub klasyczny serwer obsługujący iSCSI i chcielibyśmy przy jego pomocy rozszerzać powierzchnię dyskową QNAP-a, to właśnie Zdalny dysk jest miejscem do tego celu stworzonym.

Po podłączeniu zdalnej jednostki LUN będzie ona widoczna w systemie jako folder współdzielony.

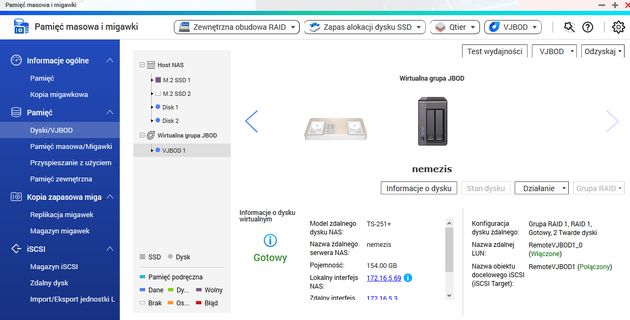

Rozszerzeniem funkcji zdalnego dysku, która wymaga od nas drugiego serwera QNAP, jest VJBOD również oparty o protokół iSCSI i jednostki LUN. Wirtualny JBOD daje użytkownikowi znacznie większą elastyczność. Pp podłączeniu VJBOD staje się klasyczną pulą pamięci, na której możemy tworzyć wolumeny a dopiero na nich foldery współdzielone. Możemy także zdecydować się na rozbudowę powierzchni poprzez dodatkowe jednostki rozszerzające lub po prostu nośniki USB.

Przygotowaną przestrzeń dyskową warto dodatkowo zabezpieczyć. HS-453DX oferuje w tym zakresie dwa rodzaje mechanizmów: tworzenie migawek i tworzenie kopii zapasowych i zadań synchronizacji.

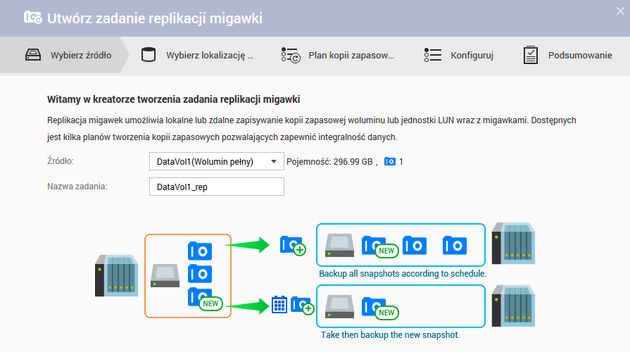

Tworzenie migawek to nic innego jak zapis stanu wolumenu na poziomie sektorów z danego punktu w czasie. Migawki mogą zostać przypisane do harmonogramów i być wykonywane automatycznie. Dzięki temu zabezpieczamy się np. przed przypadkowym usunięciem czy podmianą danych. Ponieważ migawki są przechowywane w puli magazynu warto jest wzmocnić ich bezpieczne przechowywanie np. poprzez zadanie replikacji i umieszczenie ich na zdalnym serwerze QNAP.

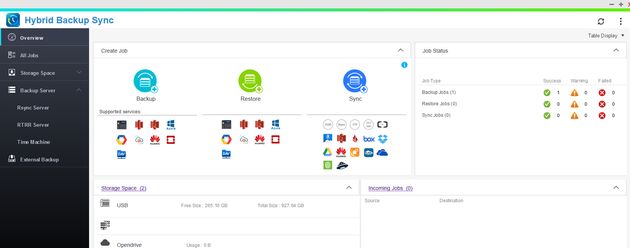

Drugim mechanizmem są kopie bezpieczeństwa. By móc tworzyć kopie zapasowe danych QNAP-a warto zainstalować pakiet Hybrid Backup Sync. To kombajn do kreowania backupów i zadań synchronizacji. Do wyboru mamy kilka scenariuszy:

• backupy lokalne – tworzenie kopii folderów do innego folderu lub na nośnik USB
• zdalny backup – zadania zdalnej synchronizacji na serwer RTRR
• kopia zapasowa w chmurze – do wyboru przestrzenie Azure, Amazon, Google, OpenStack Swift, ale także klasyczny WebDAV
• zadania synchronizacji do chmury, lokalnie, poprzez FTP oraz do zasobów CIFS/SMB

Serwer QNAP wspiera także tworzenie kopii zapasowych Time Machine z komputerów klienckich Apple. Z kolei użytkownicy systemów Windows i Linux mogą skorzystać z zewnętrznych narzędzi do backupu i przechowywać pliki kopii zapasowych na serwerze QNAP.

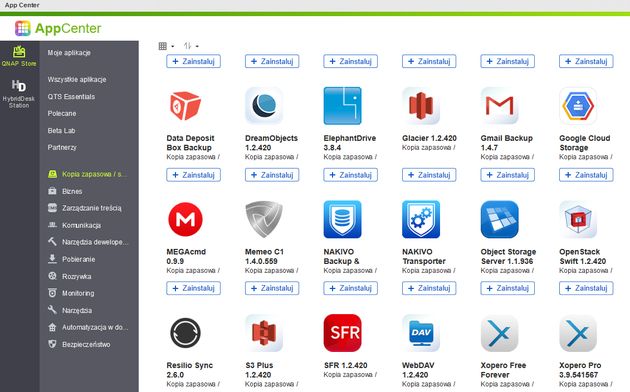

Jeśli to dalej za mało, to warto skierować swoje kroki do App Center. Znajdziemy tu kilkadziesiąt dodatkowych pakietów do tworzenia rożnego rodzaju kopii zapasowych, w tym także backupów z innych środowisk, które wykorzystują serwer QNAP jako przestrzeń dyskową.

Omawiając usługi App Center warto zwrócić uwagę na powszechne opinie wygłaszane przez przeciwników NAS-ów dotyczące ceny zakupu rozwiązania. Najczęściej są one sumą dwóch składowych : cena urządzenia oraz cena nośników danych. A przecież serwer NAS-y (nie tylko QNAP-a ale innych wiodących producentów) to nie tylko urządzenie plus dyski i udostępnianie danych.

Głębsze spojrzenie w system pakietów QNAP-a pozwoli obalić tę teorię. App Center został podzielony na 11 kategorii, w których możemy przebierać wśród setek dodatkowych pakietów aplikacji, usług czy serwerów. Opróćz kategorii Kopie zapasowe znajdziemy:

• Biznes – aplikacje GLPI, sklepy, CRM i ERP
• Zarządzanie treścią – platformy blogowe, portale i Wiki
• Komunikacja – chat czy serwer mail
• Narzędzia deweloperskie – bazy danych, serwery www, Python czy JRE
• Pobieranie – narzędzia do pobierania plików
• Rozrywka – szeroko pojęte narzędzia do multimediów – o niektórych z nich powiem za chwilę
• Monitoring – narzędzia do przekształcenia NAS-a w system IP NVR. QNAP oferuje 4 bezpłatne licencje na obsługę kamer IP
• Narzędzia – bogata kategoria z różnego rodzaju rozwiązaniami ułatwiającymi zarządzanie NAS-em, ale także rozszerzające jego możliwości o wirtualizację i kontenery czy też serwer QVPN
• Automatyzacja w domu – rozwiązania dla inteligentnego domu
• Bezpieczeństwo – m.in. pakiet Security Counselor pozwalający na przeskanowanie QNAP-a pod kątem potencjalnych luk w zabezpieczeniach i ustawieniach.

Jeśli podliczymy wszystkie aplikacje na platformę HS-453DX to mamy do dyspozycji ponad 140 różnych pakietów. A jeśli to będzie nieywstarczające można dodać repozytoria community - czyli pakiety tworzone przez sympatyków i użytkowników serwerów QNAP.

Z kilku ciekawych pakietów, które pozwolą zoptymalizować środowisko domowej infrastruktury komputerowej, wykorzystać potencjał HS-453DX i rozszerzyć jego funkcje należy wymienić kilka:

• Linux Station
• HybridDesk Station
• Virtualization Station

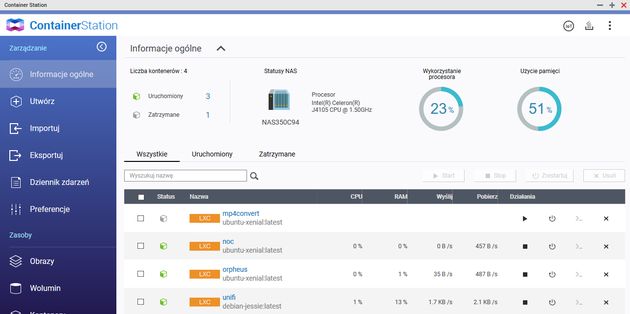

• Container Station

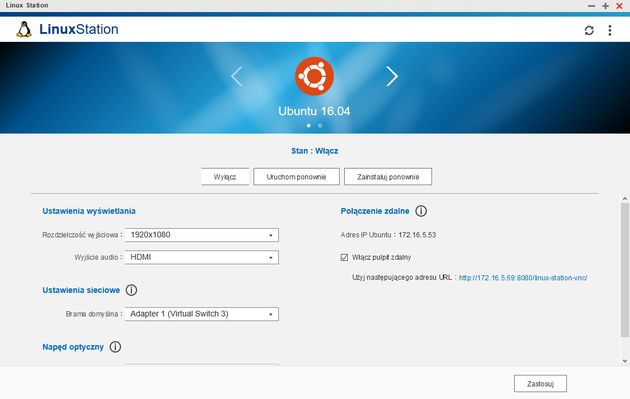

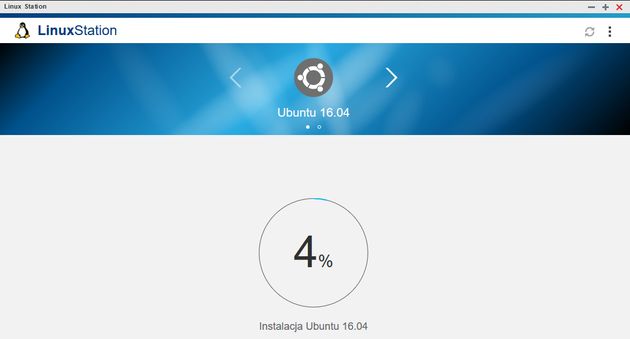

Pierwszy element to aplikacja Linux Station, która umożliwia korzystanie z serwera NAS jak z komputera z systemem Linux, po podłączeniu klawiatury, myszy i monitora HDMI. Dostęp do aplikacji Linux Station można uzyskać także zdalnie za pośrednictwem przeglądarki internetowej. Linux Station może być doskonałą alternatywą dla klasycznego komputera PC, który posiadamy w domu lub po prostu dodatkowym komputerem, który możemy szybko uruchomić i na nim wykonywać codzienne zadania.

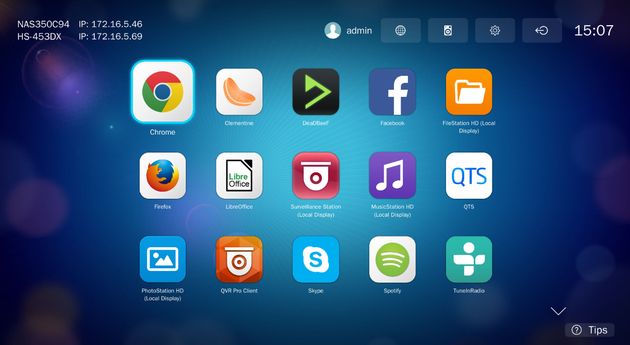

HybridDesk Station jest swego rodzaju pomostem pomiędzy użytkownikiem, odbiornikiem TV a NAS-em. Pakiet może być używany zamiennie z Linux Station. Po podłączeniu HS-453DX do telewizora możemy uruchamiać nie tylko interfejs webowy QTS, ale także kilkadziesiąt różnych aplikacji – m.in. Chrome, Clemetine, Facebook, Spotify, oraz uzyskać dostęp do QTS i najważniejszych aplikacji serwera, w tym do Music Station Photo Station czy Video Station.

Wykorzystując aplikacje Photo Station, Video Station oraz Music Station w połączeniu z HybriDesk Station możemy z użyciem pilota lub klawiatury i myszy przeglądać dostępne materiały multimedialne, odtwarzać je lub strumieniować do AirPlay czy Chromecast.

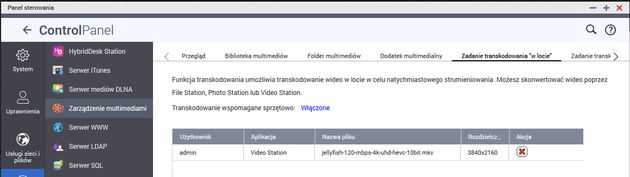

Warto także pamiętać, że QNAP oferuje transkodowanie plików wideo w locie lub offline. Co idzie mu całkiem sprawnie. Podczas testów uruchamialiśmy materiał 4K z transkodowaniem do 1080p. Urządzenie bez problemu poradziło sobie z płynnym odtwarzaniem próbki filmowej.

Za chwilę powiemy o jeszcze kilku możliwościach odtwarzania materiałów multimedialnych. Teraz wróćmy do narzędzi, które pomogą zwiększyć możliwości HS-453DX. Virtualization Station to kolejne rozwiązanie, które może przydać się nie tylko zaawansowanym użytkownikom, ale także fanom cyfrowych rozwiązań. Pakiet jest bardzo prostym w obsłudze, a jednocześnie konfigurowalnym hypervisorem wirtualizacji.

Choć HD-453DX nie wygląda jak narzędzie, które można wykorzystać produkcyjnie w firmie jako potężny system hypervisora, to nawet czterordzeniowy procesor i 8 GB pamięci RAM może wystarczyć do tego, by uruchomić kilka systemów wirtualnych. A jeśli wykorzystamy HybridDesk Station, to z powodzeniem możemy używać wirtualnego komputera poprzez podłączony monitor i klawiaturę.

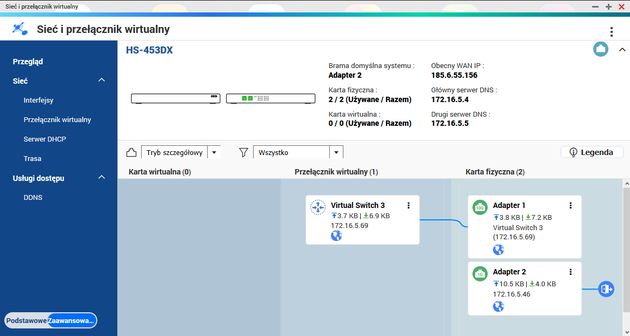

Tu warto powiedzieć o jeszcze jednym elemencie, który stanie się nieodłącznym partnerem Virtualization Station. To aplet Sieć i przełącznik wirtualny. Po jego instalacji możemy stworzyć bardzo zaawansowany system przełącznika wirtualnego z odrębnymi interfejsami, adresacjami i rolami, jakie pełni dana sieć.

Dla przykładu dwa interfejsy sieciowe QNAP-a można skonfigurować w taki sposób, by jeden pełnił funkcję portu WAN, drugi z kolei LAN. Stąd już tylko krok do instalacji maszyny wirtualnej pfsense dodanie roli routera do QNAP-a. Zresztą najnowsza aktualizacja Virtualization Station wprowadziła tzw. Marketplace, gdzie możemy za pomocą kilku kliknięć zainstalować dany system operacyjny.

Przełącznik wirtualny przyda się także w ostatnim z ciekawszych pakietów, które pomogą w rozwijaniu nowoczesnych systemów konteneryzacji. Container Station jest narzędziem umożliwiającym uruchamianie lekkich dystrybucji systemów operacyjnych (LXC) oraz aplikacji i dockerów. Przeglądając pokaźną bazę huba docker możemy wybierać wśród setek pakietów, które uczynią z HS-453DX rozbudowany system obsługi wielu dodatkowych usług. Jego wykorzystanie zależy tylko i wyłącznie od naszych potrzeb – warto tylko wspomnieć, że prócz dockerów i LXC Container Station zawiera pakiety dla AI oraz IoT.

Powróćmy do funkcji multimedialnych serwera QNAP-a. Wspomnieliśmy już o 3 głównych aplikacjach: Music Station, Video Station i Photo Station. Jakie są ich ważniejsze funkcje?

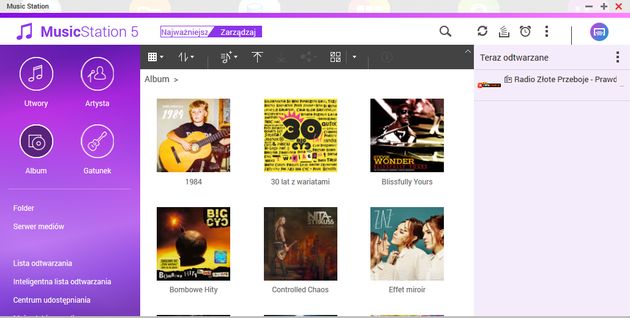

W Music Station możemy m.in.:

• odtwarzać pliki muzyczne zgromadzone na NAS-ie
• sortować utwory według określonych kryteriów
• tworzyć playlisty i playlisty inteligentne
• strumieniować muzykę do głośników, kina domowego, AirPlay czy Chromecast
• podłączać się do serwerów multimediów DLNA
• wyszukiwać utwory, albumy, itp.
• istnieje możliwość dodawania stacji radiowych strumieniujących w internecie

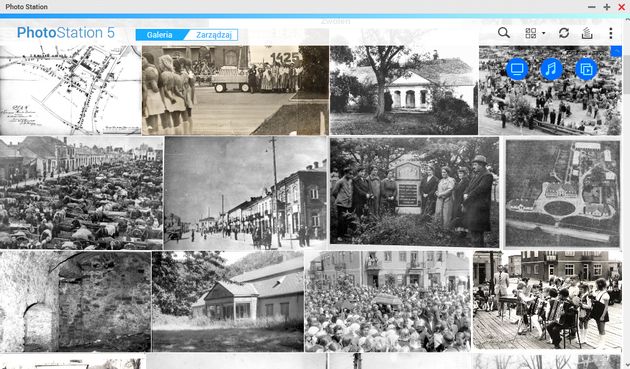

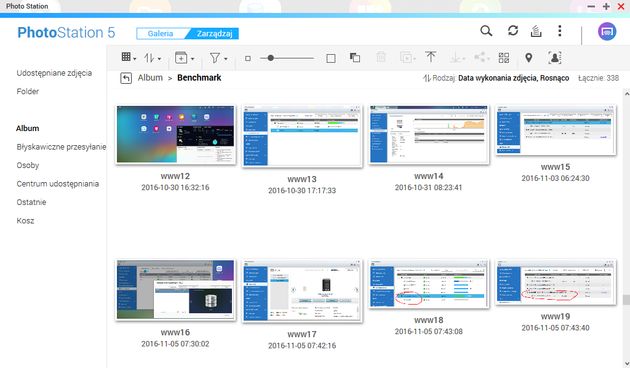

Nie trudno się domyślić, że Photo Station jest biblioteką zdjęć, w której możemy utworzyć bardzo obszerne kolekcje fotografii. Wśród możliwości warto wymienić, chociażby:

• tworzenie albumów
• wyszukiwanie zdjęć
• wygodny moduł importu zdjęć
• udostępniania albumów i fotografii

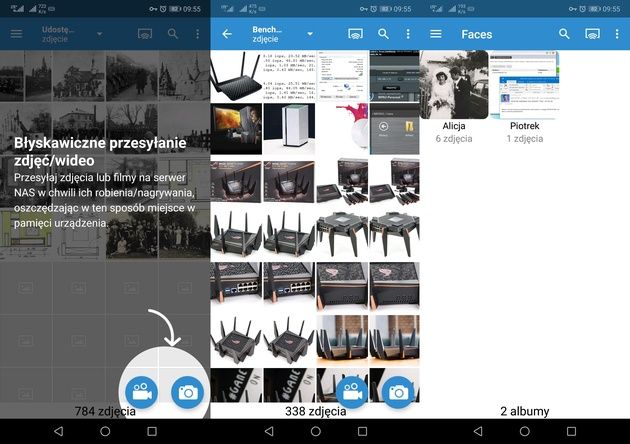

• jeśli korzystamy z mobilej aplikacji Qphoto możemy aktywować Błyskawiczne przesyłanie – po wykonaniu zdjęcia lub nagraniu filmu są one natychmiast przesyłane ze smartfona na serwer QNAP.
• rozpoznawanie twarzy na fotografiach z możliwością samodzielnego oznaczania
• tworzenie pokazów slajdów z muzyką
• strumieniowanie zdjęć do urządzeń zdalnych

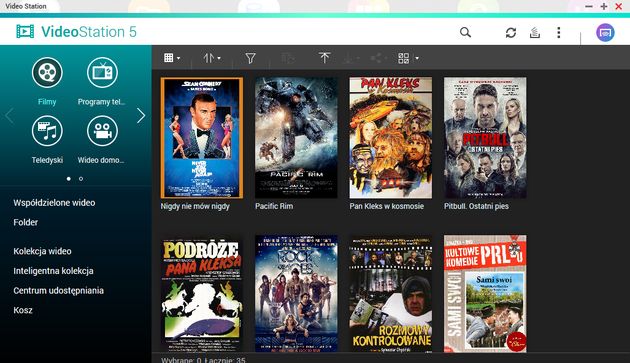

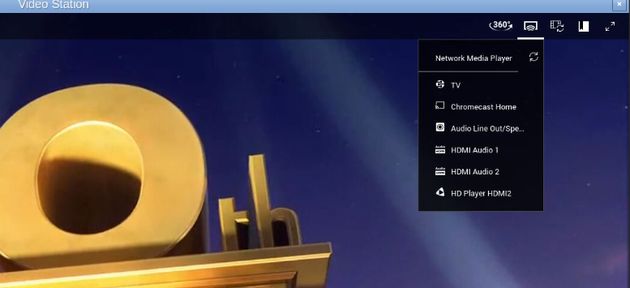

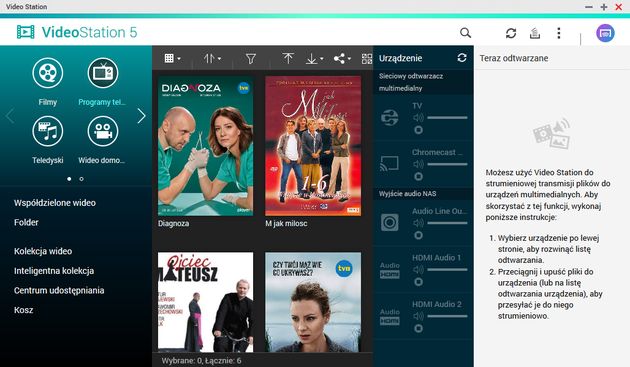

Z kolei filmy, seriale, nagrania prywatne czy teledyski możemy katalogować w Video Station. Oczywiście kolekcje można udostępniać poprzez internet dla znajomych czy rodziny. Pliki filmowe mogą być uzupełniane automatycznie o informacje dotyczące zawartości, treści czy obsady aktorskiej.

Podobnie jak w przypadku Photo Station i Audio Station tak i w kolekcji filmów możemy je strumieniować do odbiorników w sieci LAN. Jak już wcześniej wspomnieliśmy HS-453DX pozwala na transkodowanie w locie plików filmowych.

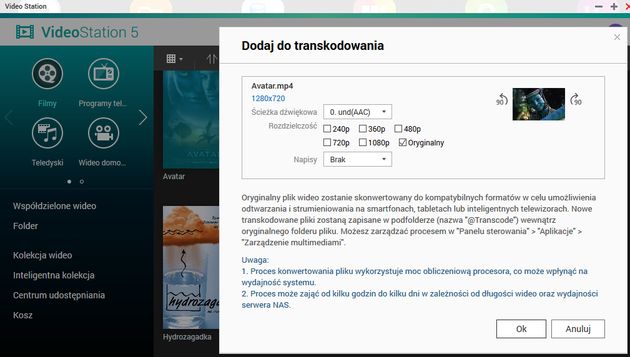

Jeśli chcemy posiadać kopię filmów o innych parametrach możemy go dodać do kolejki transkodowania określając szczegóły.

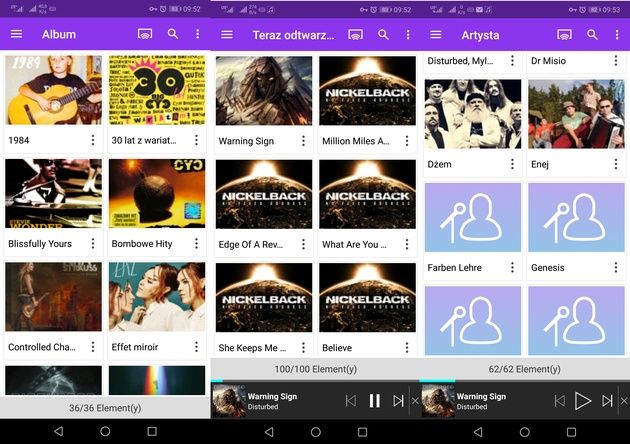

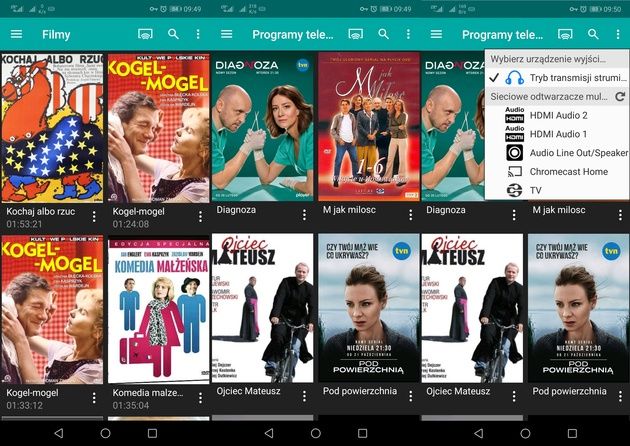

Zaletą serwisów streamingowych jest możliwość odtwarzania multimediów w dowolnym miejscu, gdzie dostępny jest internet. Czy w QNAP-ie znajdziemy taką funkcję? Oczywiście! Ekosystem stacji multimedialnych można w prosty sposób ustawić do dostępu zdalnego. Zaletą jest prosta konfiguracja oparta o CloudLink i usługę myqnapcloud. Po rejestracji urządzenia możemy łączyć się zdalnie z serwerem QNAP z dowolnego miejsca. Identyfikator myqnapcloud wykorzystamy także do zalogowania się do NAS-a z pomocą 3 aplikacji na smartfony:

• Qmusic
• Qvideo
• Qphoto

Są to mobile odpowiedniki aplikacji webowych umożliwiające korzystanie z bibliotek multimedialnych QNAP-a zdalnie, ale także lokalnie. Oczywiście tak jak w przypadku webowych rozwiązań, tak i aplikacje na smartfony posiadają możliwość współdzielenia multimediów, a także strumieniowania do dowolnego źródła.

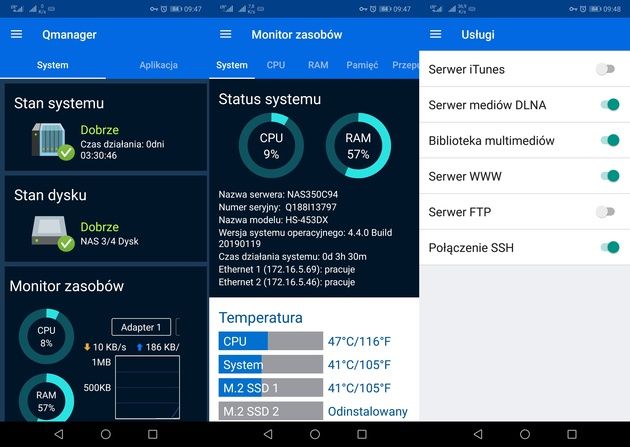

Dodatkowo dzięki myqnapcloud możemy zarządzać serwerem z poziomu Qmanagera – czyli mobilnej aplikacji do kontrolowania systemu QNAP.

Posiadając zdalny dostęp do QNAP-a nie należy zapomnieć o możliwościach wykorzystania rozwiązania jako prywatnej chmury. I to całkowicie darmowej. Dzięki Qsync oraz Qfile możemy w prosty sposób synchronizować pliki z komputera czy smartfona na serwer. Z kolei aplikacja Qfile przyda się, gdy będziemy chcieli zamieścić na NAS-ie dowolny plik w folderach udostępnionych.

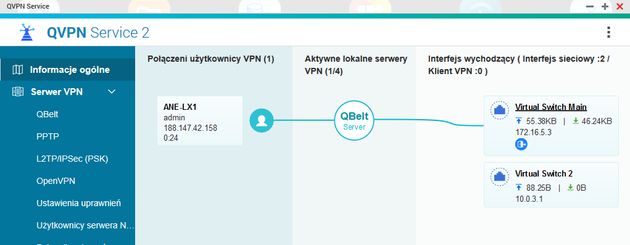

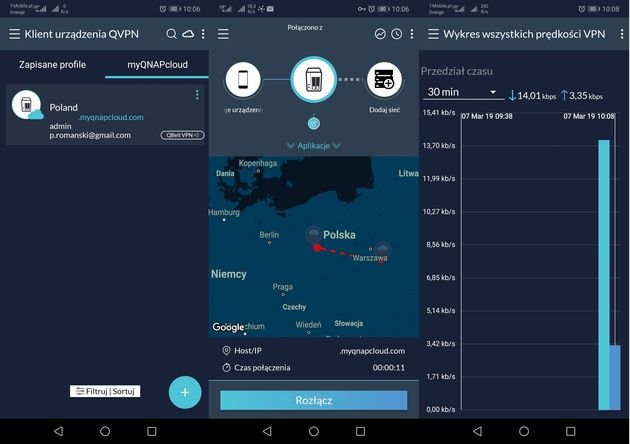

Jeśli zależy nam na zdalnym dostępie do sieci LAN, w której obecny jest NAS, to powinniśmy zainteresować się pakietem QVPN. QNAP obsługuje 4 typy połączeń. Trzy z nich są bardzo popularne: L2TP, PPTP oraz OpenVPN. Warto zwrócić uwagę na autorskie rozwiązanie QNAP-a serwer QBelt. Narzędzie pozwala uzyskiwać bezpieczny szyfrowany dostęp do sieci LAN z wykorzystaniem klienta mobilnego lub aplikacji na komputery.

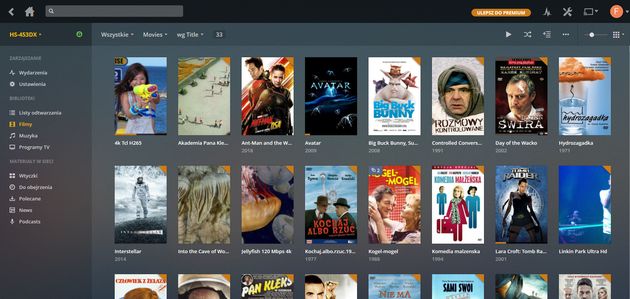

Na koniec krótko przedstawimy jeden z pakietów multimedialnych, który z pewnością nieobcy fanom cyfrowej rozrywki. Na HS-453DX można zainstalować pakiet PLEX. To potężny, a jednocześnie prosty w obsłudze „kombajn” multimedialny służący do przechowywania muzyki, filmów, zdjęć. Instalacja pakietu na HS-453DX pozwala na uruchomienie serwera PLEX, a następnie wskazania folderów z określonymi multimediami. Resztę wykona za nas PLEX.

Z PLEX możemy korzystać nie tylko poprzez przeglądarkę WWW. Ogromną zaletą rozwiązania jest obsługa smartfonów, tabletów, smart TV oraz możliwość strumieniowania np. na telewizor z użyciem AirPlay czy Chromecast.

Niezaprzeczalnym atutem PLEX jest także elastyczna konfiguracja i możliwość pobierania informacji o multimediach z internetu. Oczywiście rozwiązanie obsługuje również transkodowanie dlatego też materiały, które nie mogą zostać odtworzone na danym urządzeniu zostaną przekształcone na formę czytelną dla odtwarzacza.

Połączenie QNAP, PLEX oraz myqnapcloud czy QVPN daje jeszcze jedną możliwość – korzystania z materiałów wideo także zdalnie. Co nam to przypomina? Czy nie tak działają platformy streamingowe, za które przychodzi nam płacić abonament?

Czy to wszystko? Oczywiście, że nie! QNAP-a HS-453DX można wykorzystać na wiele innych sposobów - także multimedialnych. Chociażby instalując Cinema28, jako centralny hub multimedialny. Z kolei fani karaoke mogą wykorzystać wbudowane wejścia audio do podłączenia mikrofonu i głośników i zabawę w OceanKTV.

Zaprezentowaliśmy najważniejsze możliwości serwera pod względem multimedialnym i użytkowym. W jaki sposób wykorzystamy pozostałe funkcje zależy tylko od nas. Z pewnością urządzenie może zastąpić wiele narzędzi i płatnych rozwiązań sprzętowych i programowych.

Testy wydajnościowe serwera QNAP HS-453DX przeprowadziliśmy przy wykorzystaniu benchmarka CrystalDiskMark i ATTO Disk Benchmark oraz kopiując pliki z serwera i na serwer, przy użyciu Eksploratora Windows (SMB). Dodatkowo sprawdziliśmy wydajność urządzenia pod kątem operacji wejścia/wyjścia. Procedura kopiowania obejmowała próby przeprowadzone trzykrotnie:

• kopiowanie na serwer i pobieranie z serwera jednego pliku o wielkości 2 GB
• kopiowanie na serwer i pobieranie z serwera 1000 plików o wielkości 2 MB każdy
• kopiowanie na serwer i pobieranie z serwera 10000 plików o wielkości 2 KB każdy

Platformą sprzętową do testów wykorzystania protokołów SMB, iSCSI był serwer Lenovo serii x3750 M4 z adapterami sieciowymi Intel X540-T2. QNAP i serwer testowy zostały podłączone do przełącznika sieciowego Netgear XSM4348S. W teście wykorzystaliśmy nośniki SATA 3,5" WD Red o pojemności 1 TB i nośniki SSD Kingston SUV500 240GB oraz M.2 SUV500M8 240 GB.

Kopiowanie danych z wykorzystaniem protokołu CIFS/SMB i iSCSI przeprowadziliśmy dla wszystkich typów macierzy, nośników WD RED oraz gigabitowego interfejsu ethernet.

W przypadku sieci 1 GbE NAS cechuje się wyrównanymi i wysokimi wynikami. Szybkość transmisji podczas kopiowania dużych plików wynosiła w każdym przypadku ponad 110 MB/s. Z kolei maksymalna wartość pobierania dla macierzy RAID 0 to aż 114 MB/s. Kopiowanie małych 2-megabajtowych plików również nie budzi zastrzeżeń - wyniki od 70-80 MB/s.

Dość wyrównane, choć nieco niższe niż w CIFS/SMB, wyniki możemy zaobserwować w scenariuszu użycia protokołu iSCSI. Szybkość kopiowania dużych plików jest o około 4-5 MB/s niższa. Z kolei zapisując mniejsze pliki na jednostkę LUN możemy liczyć na wyższe niż w SMB transfery.

Kopiowanie dużego pliku (2 GB)

Protokół SMB [MB/s]

Kopiowanie małych plików (1000x2 MB)

Protokół SMB [MB/s]

Kopiowanie małych plików (10000x2 KB)

Protokół SMB [MB/s]

Kopiowanie dużego pliku (2 GB)

Protokół iSCSI [MB/s]

Kopiowanie małych plików (1000x2 MB)

Protokół iSCSI [MB/s]

Kopiowanie małych plików (10000x2 KB)

Protokół iSCSI [MB/s]

Test pomiaru wartości IOPS dla dwóch protokołów przeprowadziliśmy z użyciem następujących parametrów testowych diskpsd:

• czas testu: 120 sekund
• blok danych: 4 KB
• liczba wątków: 8
• wielkość pliku: 4 GB
• oddzielny test dla odczytu: 100% read
• oddzielny test dla zapisu: 100% write

Z uwagi na skumulowaną ilość danych wartości IOPS przedstawimy na wykresach. Test został przeprowadzony dla:

• protokołu SMB i iSCSI
• macierzy RAID 0, 1, 5 (dla sieci 10 GbE), JBOD oraz pojedynczego HDD
• zwykłych dysków HDD, dysków SSD SATA i M.2 SSD

Jak nie trudno się domyślić zastosowanie mechanicznych nośników HDD wiąże się z niższymi wartościami operacji wejścia-wyjścia. Jednak w przypadku multimediów nie jest to wadą. Multimedia (a w szczególności filmy) potrafią zajmować kilkadziesiąt gigabajtów i odtwarzając je wykorzystujemy promil maksymalnej wydajności kopiowania. Dlatego wysoka wydajność IOPS schodzi na drugi plan, by ustąpić miejsca innemu czynnikowi - niskiemu kosztowi przechowywania 1 GB danych. Jak wiadomo klasyczne dyski HDD będą tu idealnym rozwiązaniem przy zachowaniu dobrego stosunku szybkość odczytu/zapisu-cena.

Zastosowanie nośników SSD w połączeniu z gigabitową transmisją danych znacząco podnosi liczbę IOPS - szczególnie w zapisie. A jeśli wykorzystamy nośniki SSD i sieć 10 GbE to uwolnimy prawdziwy potencjał dysków SSD. Co to znaczy? Obserwujemy niemal dwukrotny wzrost liczby operacji wejścia-wyjścia w odczycie oraz kilkunastoprocentowy w zapisie.

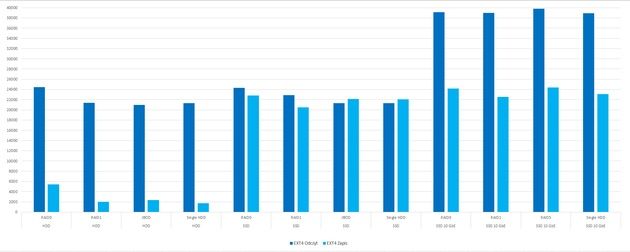

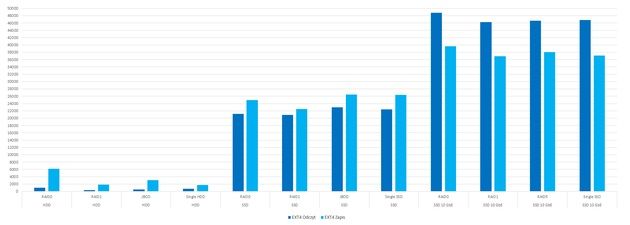

IOPS - protokół SMB

Kliknij na grafikę aby powiększyć

IOPS - protokół iSCSI

Kliknij na grafikę aby powiększyć

Mając w pamięci wyrównane wyniki testów kopiowania danych w sieci 1 GbE nie mieliśmy wątpliwości, że maksymalna wydajność sieciowa również zaprezentuje wysokie wyniki. I nie myliliśmy się. Dla wszystkich typów macierzy maksymalna szybkość kopiowania wynosiła od 114-116 MB/s.

W testach interfejsu 10 GbE z użyciem protokołu CIFS/SMB producent zadeklarował wartości 677 MB/s pobieranie i 648 MB/s wysyłanie. Biorąc pod uwagę możliwości interfejsu nie są to maksymalne możliwości sieci 10 GbE. Jednak w przypadku zastosowań domowych wartości ponad 670 MB/s to rewelacyjny wynik.

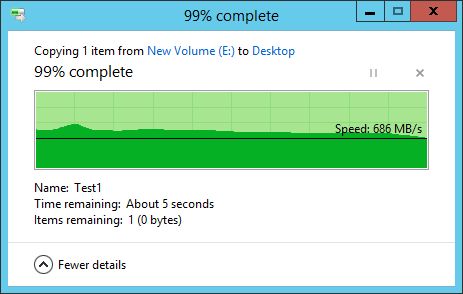

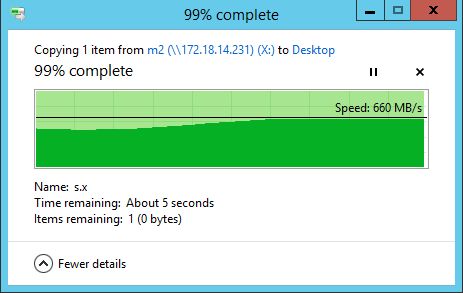

A jak wygląda transfer w praktyce? Bez trudu udało nam się osiągnąć szybkość ponad 660 MB/s podczas odczytywania danych z wykorzystaniem protokołu CIFS/SMB. Z kolei maksymalne wyniki wynosiły 671 MB/s w kierunku pobieranie oraz 650 MB/s w kierunku wysyłanie.

Używając protokołu iSCSI jest jeszcze szybciej. Serwer pozwolił na pobieranie danych z prędkością ponad 680 MB/s, a wartości chwilowe często podnosiły się do ponad 710 MB/s.

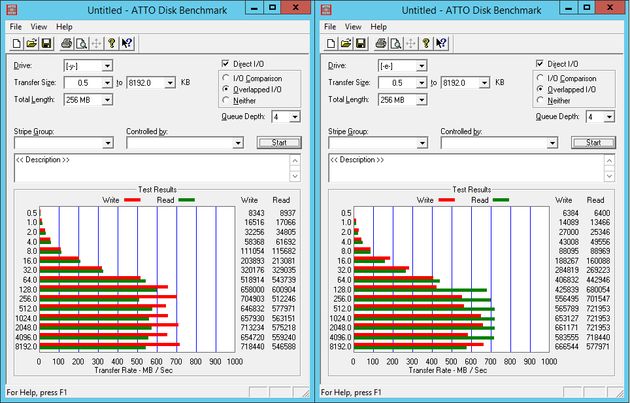

Wyniki wydajności kopiowania potwierdziliśmy w ATTO Disk Benchmark. Widać, że HS-453DX nie ma problemu z uzyskiwaniem szybkości transmisji ponad 650 MB/s. Na poniższej grafice po lewej stronie test dla protokołu SMB, po prawej iSCSI.

QNAP HS-453DX jest niezaprzeczalnie świetnym urządzeniem służącym domowej rozrywce i przechowywaniu multimediów. Dostęp do filmów, muzyki i zdjęć można uzyskać na wiele sposobów wykorzystując odtwarzacze sprzętowe czy aplikacje. I choć przy projektowaniu urządzenia położono nacisk na konsumpcję multimediów, to ten element nie wyczerpuje wachlarza możliwości HS-453DX. Wirtualizacja, kontenery, własna chmura, wszelkiego rodzaju serwery dostępowe i narzędzia pozwalają cichemu NAS-owi stać się potężnym narzędziem dla rozrywki, nauki i pracy.

Czy QNAP HS-453DX jest alternatywą dla płatnych usług multimedialnych streamingowych i na żądanie? Z pewnością tak. Jednak wszystko zależy od preferencji użytkowania – czy woli opłacać comiesięczny dostęp do treści, czy też sięgnąć do własnych zasobów, za które nie musi wnosić comiesięcznej opłaty i jest uniezależniony od działań dostawców treści streamingowych czy dostępu do internetu.

• bardzo dobra wydajnosć sieciowa
• atrakcyjny wygląd
• świetna obsługa multimediów - także przez aplikacje mobilne
• funkcje transkodowania oraz obsługa HDMI 2.0
• bogaty zestaw pakietów dodatkowych - także multimedialnych
• bezgłośna praca (nie licząc odgłosów mechanicznych dysków twardych)

• brak
