Czy RGB w zasilaczu ma sens? Sprawdzamy model Chieftec Photon Gold 650W

Coraz więcej klientów zwraca uwagę na wygląd komputera, a podświetlenie RGB LED dociera do kolejnych podzespołów – można je spotkać w płytach głównych, kartach graficznych czy obudowach i chłodzeniach. Firma Chieftec postanowiła jednak pójść o krok dalej i niedawno zaprezentowała podświetlane zasilacze z serii Photon i Photon Gold.

Czym się różnią zasilacze Chieftec Photon i Photon Gold? I tu i tu dostępne są modele o mocy 650 i 750 W. I tu i tu mamy do czynienia z podświetleniem RGB LED. Tak naprawdę są to jednak konstrukcje z różnych segmentów - pierwsze to ekonomiczne modele, a drugie mają zainteresować bardziej wymagających klientów. Poniżej znajdziecie porównanie jednostek.

Do naszej redakcji trafił model Photon Gold o mocy 650 W - to jednostka, która powinna sobie poradzić z wydajnymi komputerami do gier. Cena zasilacza to niecałe 400 złotych, więc porównywalnie do konkurencyjnych modeli o takich parametrach.

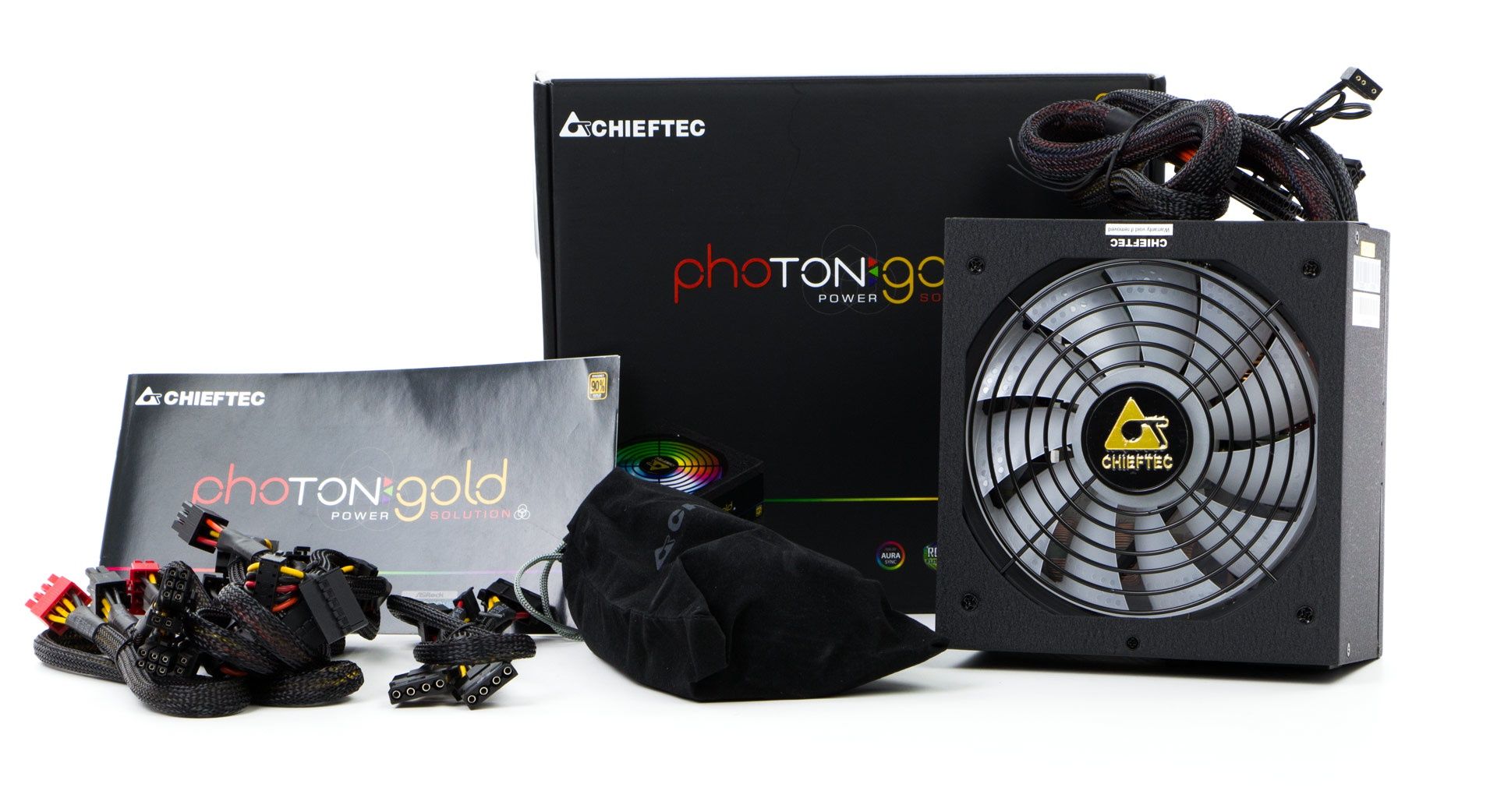

Zasilacz dotarł do nas w niedużym opakowaniu, na którym zamieszczono najważniejsze elementy ze specyfikacji (niestety ma ona błędy!). Na dodatkowe wyposażenie składają się modularne wiązki z pokrowcu, kabel zasilający, śrubki montażowe i instrukcja obsługi.

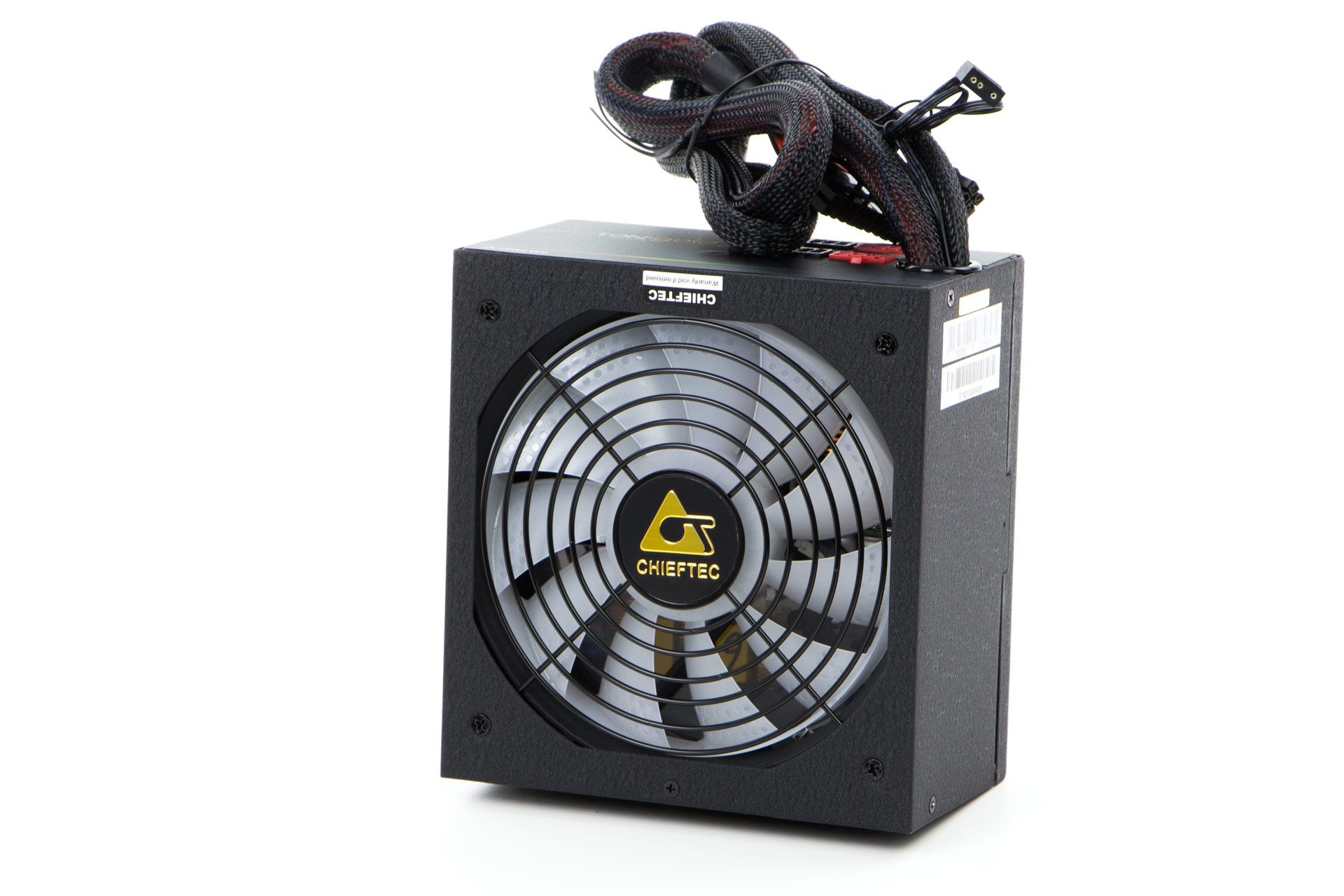

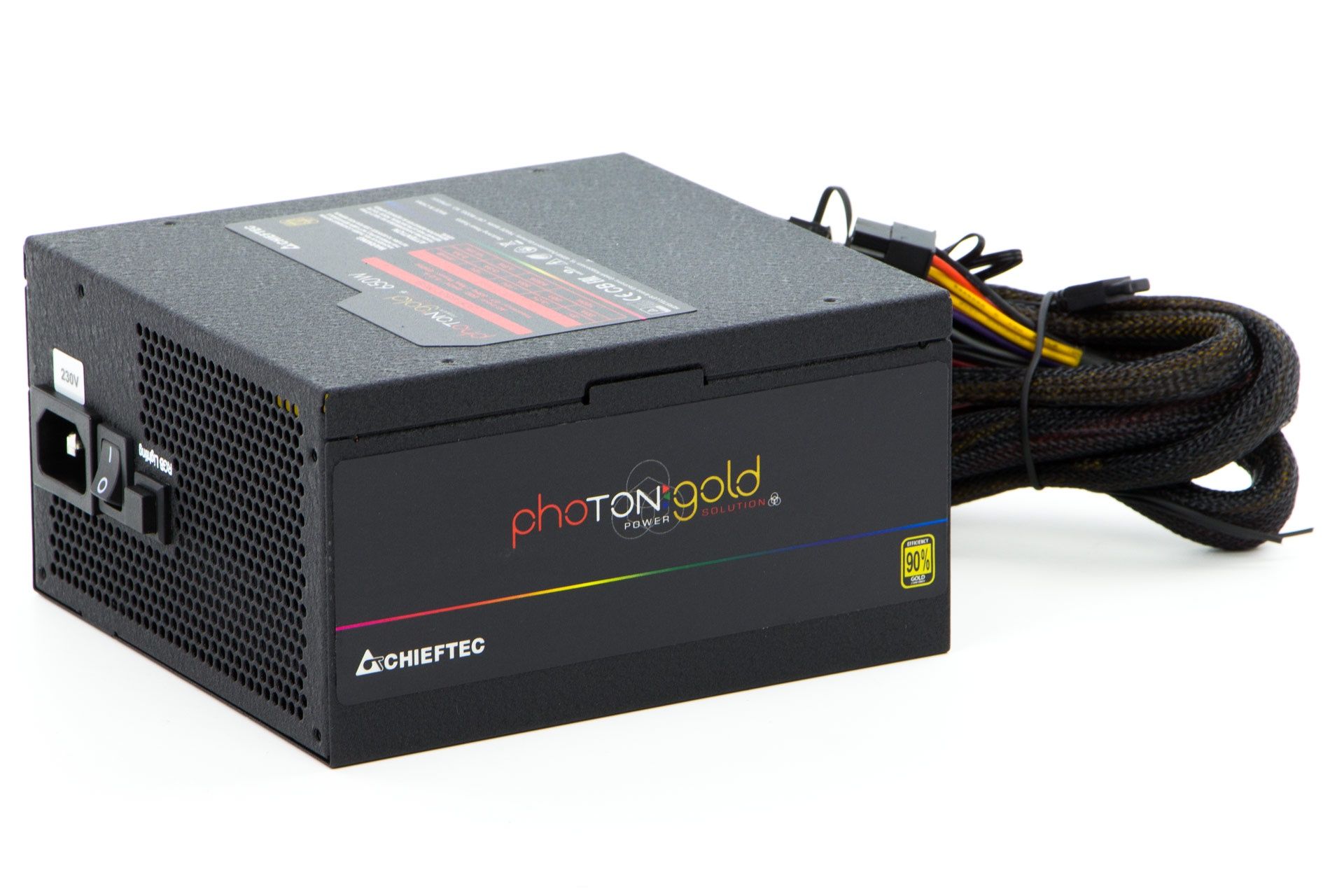

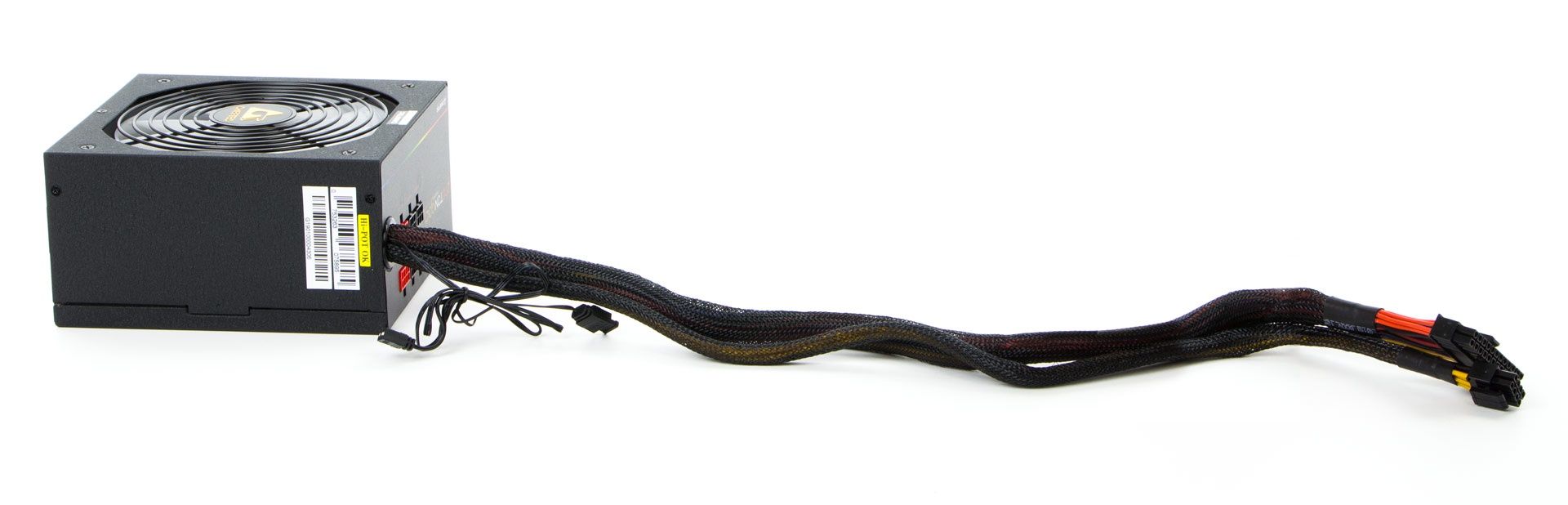

Sam zasilacz na pierwszy rzut oka nie wyróżnia się niczym szczególnym. Jednostka została zamknięta w grafitowej, chropowatej obudowie, a na dolnej ściance znalazł się 140-milimetrowy wentylator z drucianym grillem.

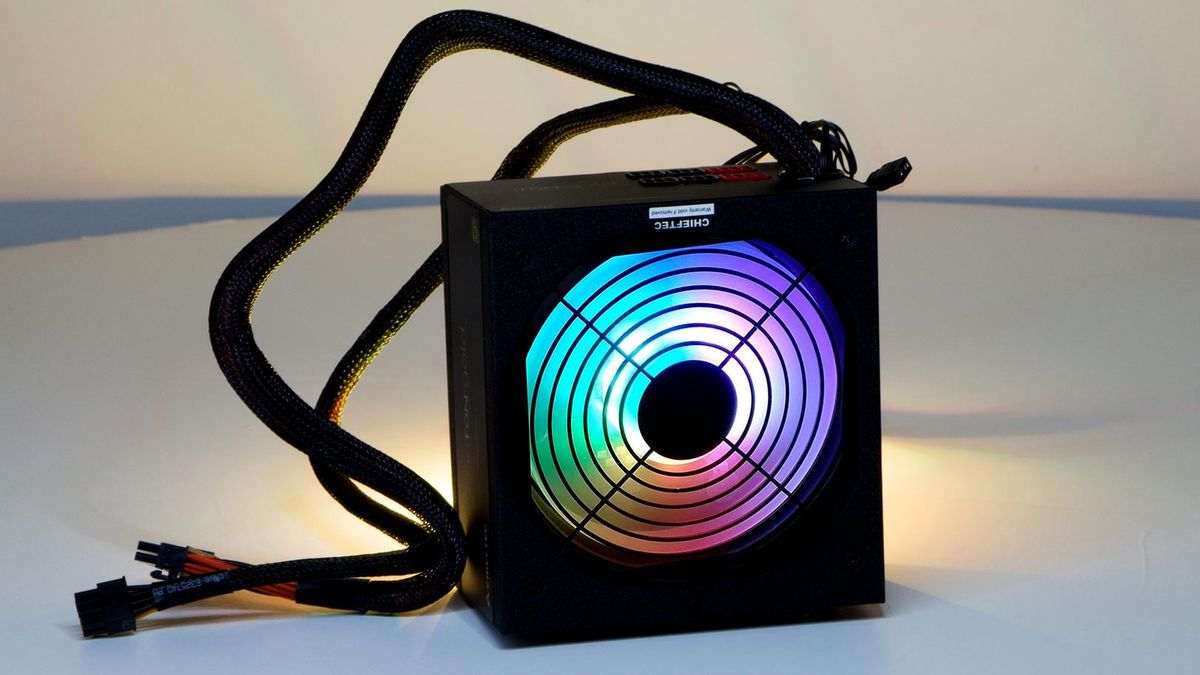

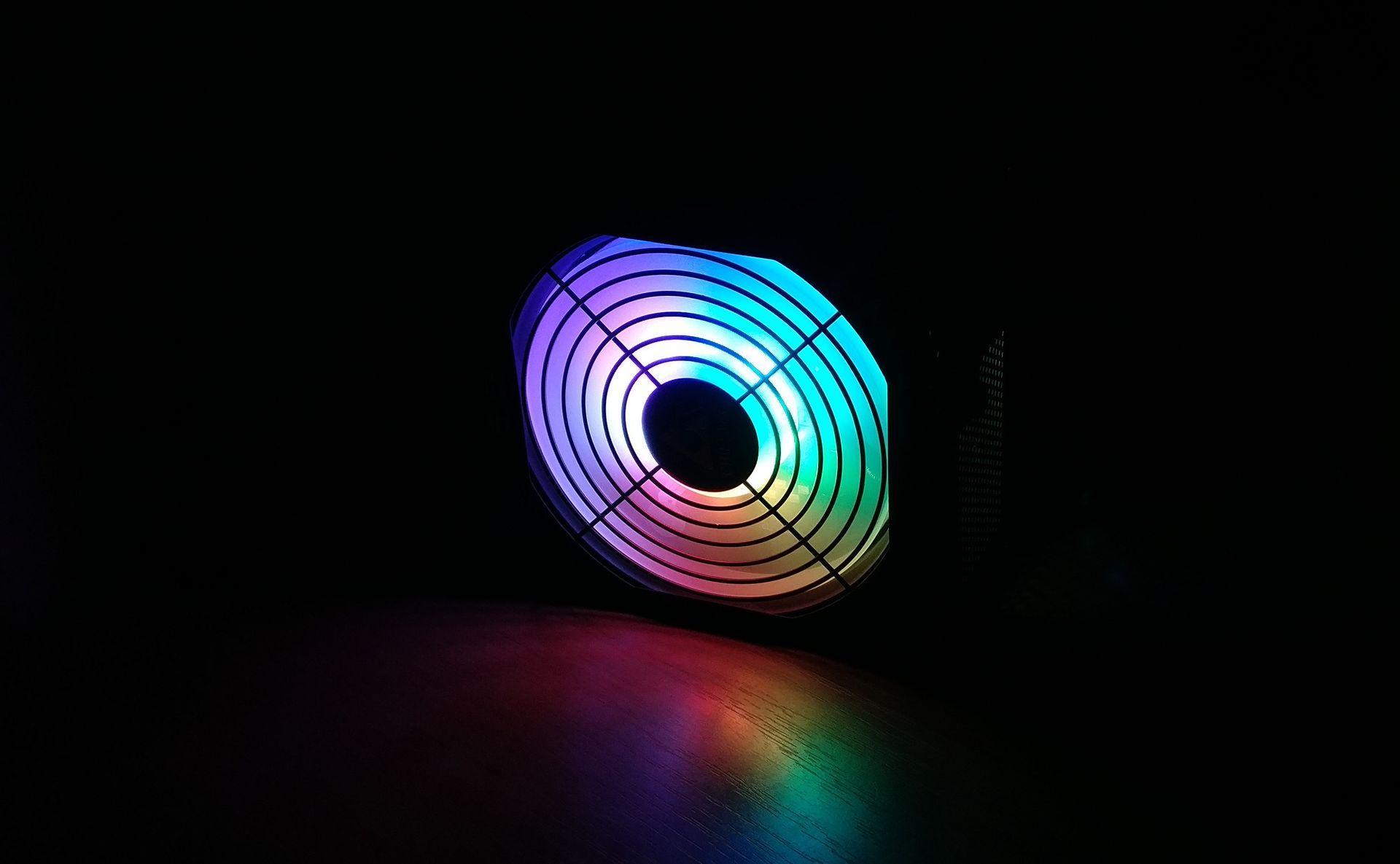

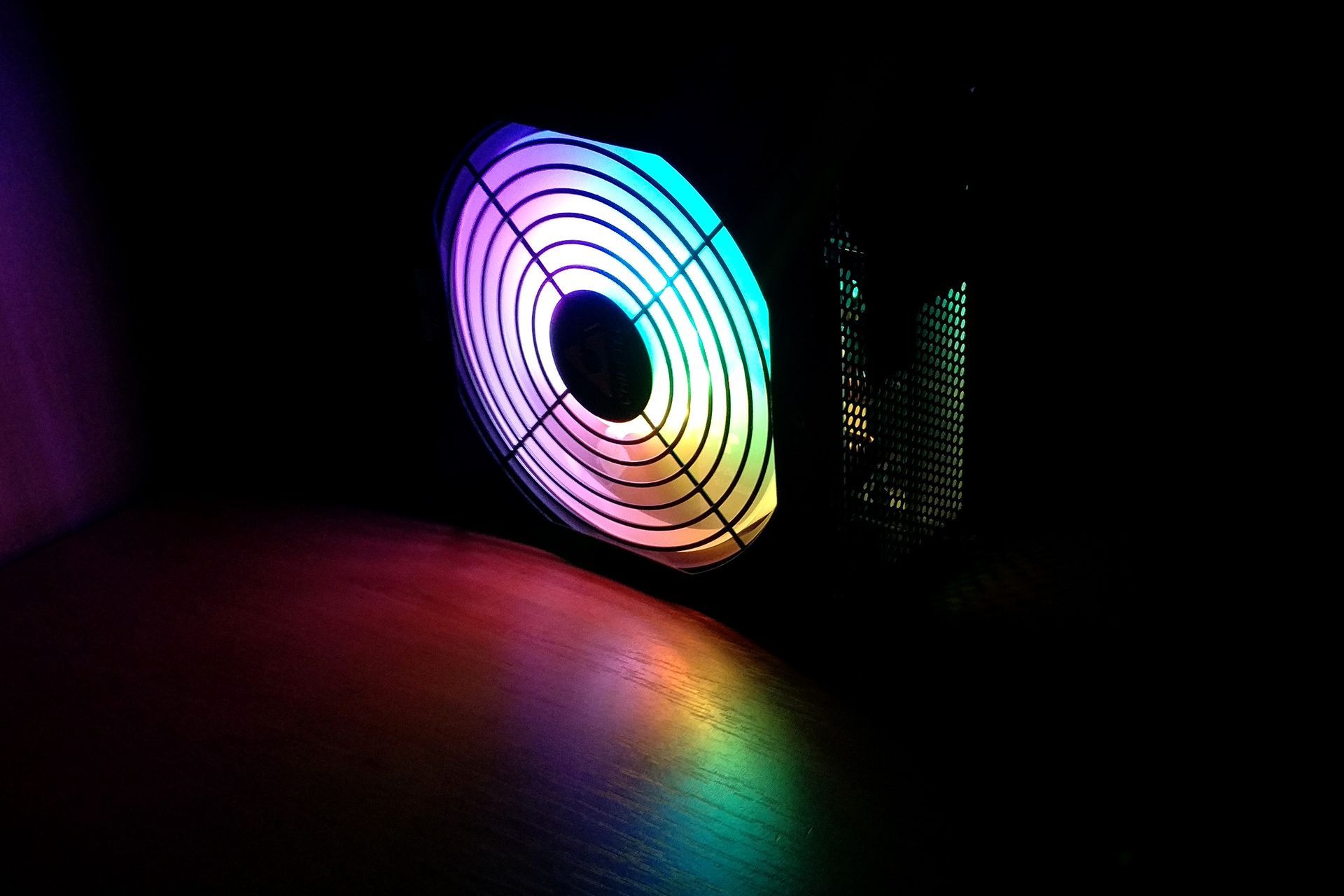

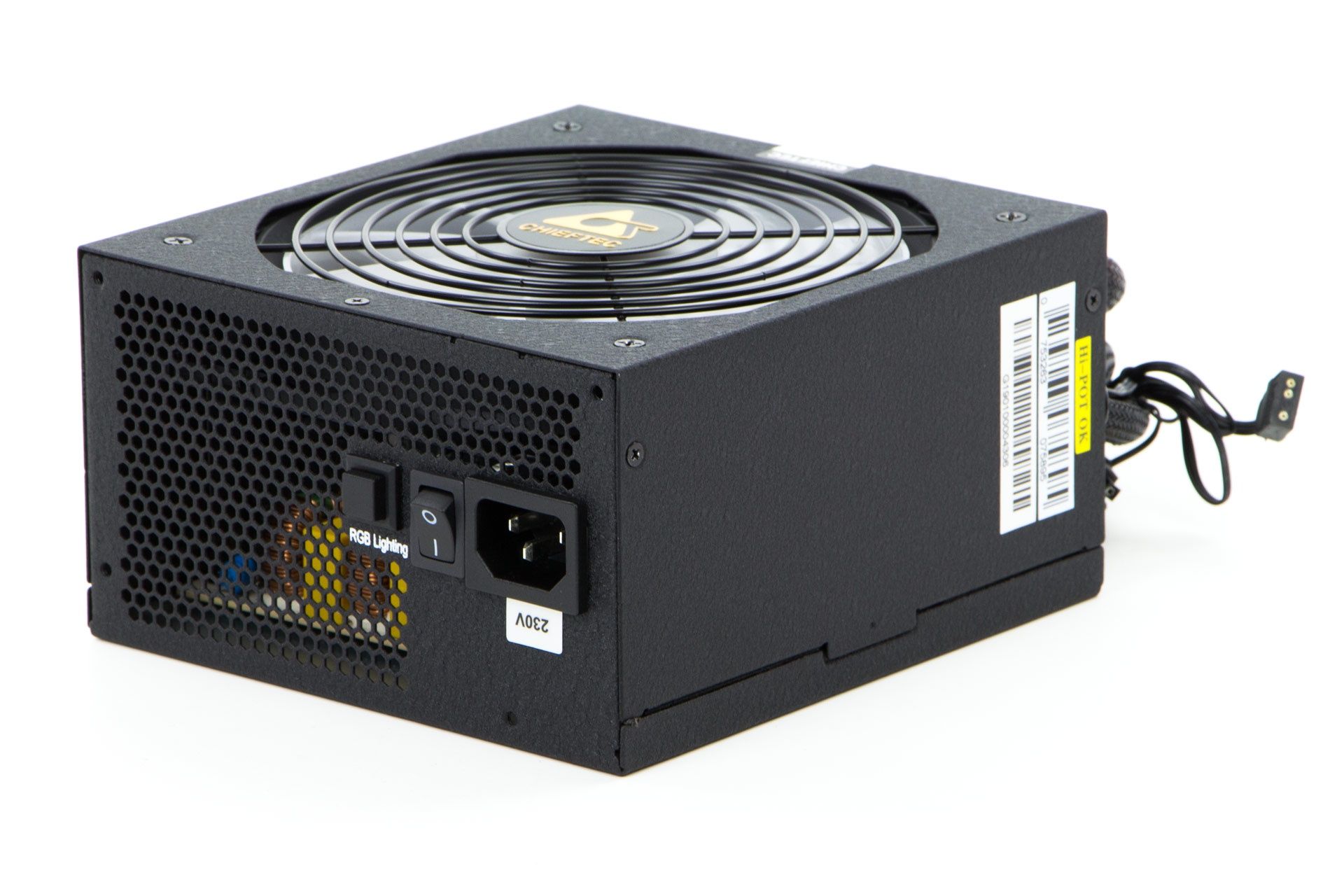

Inaczej to wygląda, gdy jednostkę podłączymy do zasilania – wentylator rozświetla się wtedy efektownym podświetleniem RGB LED, które nadaje mu ciekawszego wyglądu. Efektami świetlnymi można sterować za pomocą przycisku na tylnej ściance obudowy lub poprzez podłączenie dedykowanej wtyczki do płyty głównej (urządzenie jest kompatybilne z systemami ASRock Polychrome Sync, ASUS Aura Sync, Gigabyte RGB Fusion 2.0 i MSI Mystic Light Sync).

Warto jednak dobrze przemyśleć montaż zasilacza w obudowie. Schowanie go w konstrukcji z tzw. piwnicą lub wsunięcie komputera do biurka nie wyeksponuje dobrze zasilacza, więc jego zakup będzie mijać się z celem. Najlepiej sprawdzą się obudowy z oknem i odkrytym zasilaczem (np. model Chieftronic G1, gdzie zasilacz montowany jest na górze).

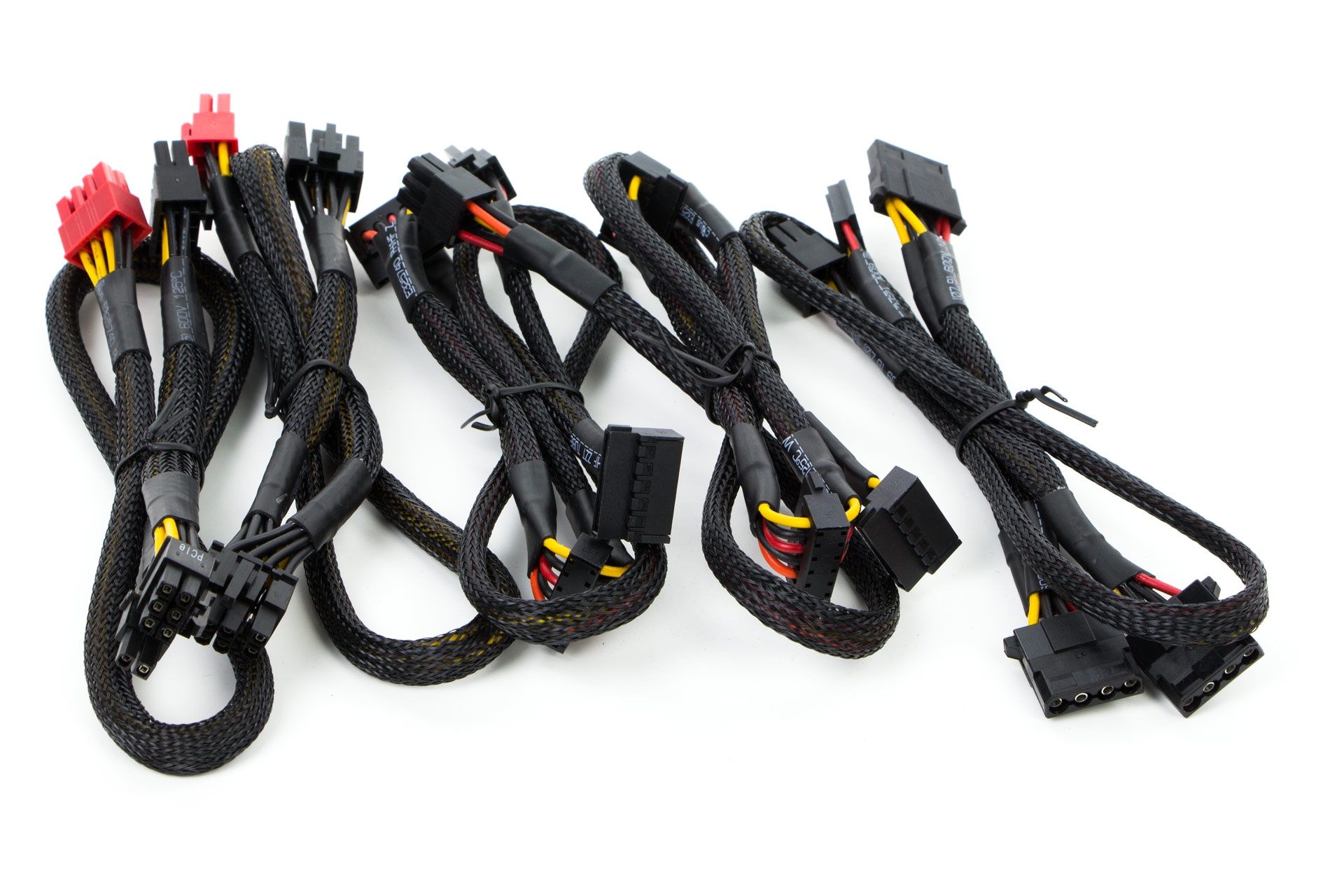

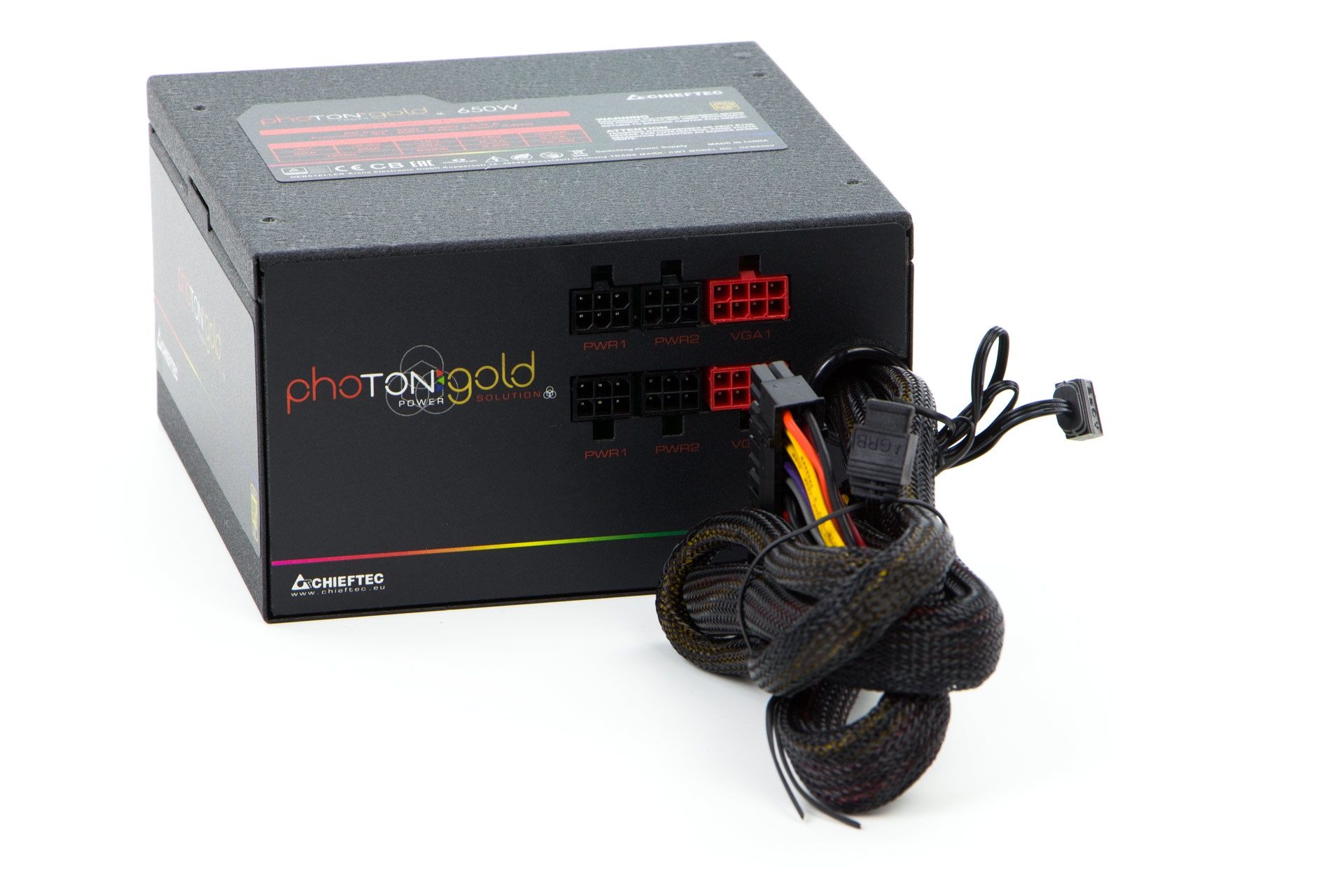

To co wyróżnia modele Photon Gold to też częściowo modularne okablowanie – najważniejsze wiązki podłączono do zasilacza na stałe, a resztę można podpiąć wg zapotrzebowania. Do dyspozycji oddano następujące wtyczki:

• ATX12V 20+4 pin – długość: 54 cm (przymocowana na stałe)
• EPS12V 4+4 pin – długość: 56 cm (przymocowana na stałe)
• 2x RGB – długość: 54 + 10 cm (przymocowana na stałe)

• 2x PCI-E 6+2 pin – długość: 55 + 15 cm
• 2x PCI-E 6+2 pin – długość: 55 + 15 cm
• 3x SATA – długość: 55 + 15 + 15 + 15 cm
• 3x SATA – długość: 55 + 15 + 15 + 15 cm
• 3x MOLEX + FDD – długość: 55 + 15 + 15 + 15 + 15 cm

Producent zastosował kolorowe przewody o przekroju 18AWG z nylonowym oplotem (szkoda, że kabelki nie są czarne, bo wyglądałoby to jeszcze lepiej). Długość wiązek powinna być wystarczająca dla obudów typu midi tower, aczkolwiek te z wtyczkami ATX12V i EPS12V mogłyby być o 5-10 cm dłuższe.

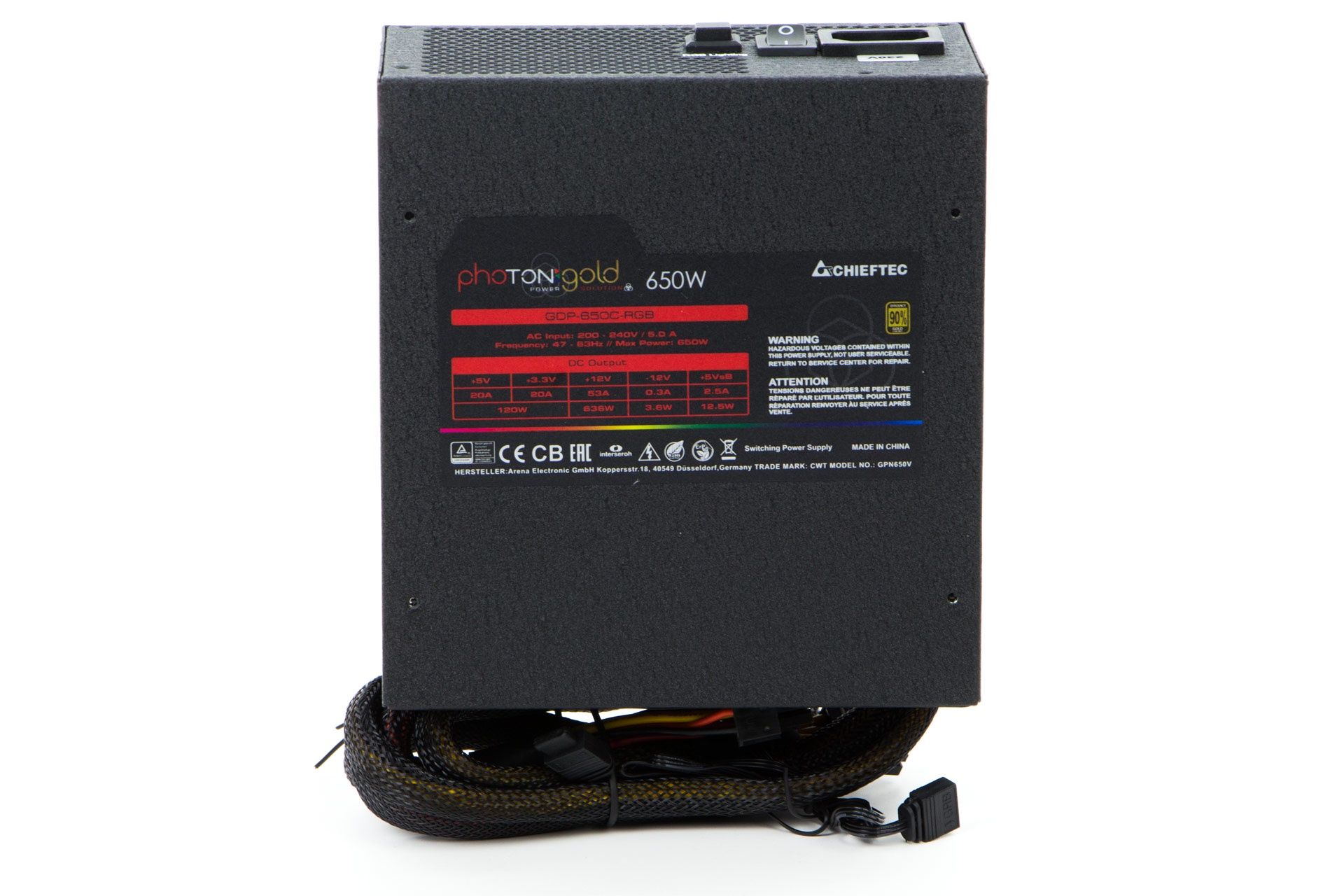

Jeżeli chodzi o dystrybucje napięć, nie mamy żadnych zastrzeżeń. Model Chieftec Photon Gold 650 W został wyposażony w jedną mocną linię 12 V o obciążalności do 636 W. Linie 3,3 V i 5 V mogą dostarczyć prąd o natężeniu do 20 A (łączna obciążalność nie może przekraczać 120 W).

Modele Photon Gold mają cechować się wysoką sprawnością energetyczną, której jednak nie potwierdzono oficjalnym certyfikatem 80 PLUS. Producent deklaruje, że możemy tutaj liczyć co najmniej na 87%, a przy typowym obciążeniu jest to już ponad 90% - takie parametry odpowiadałyby certyfikatowi 80 PLUS Gold (dla napięcia wejściowego 115V). Oczywiście sprawdzimy to w testach.

Nad bezpieczeństwem sprzętu czuwa podstawowy komplet zabezpieczeń:

• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przed prądami udarowym (SIP) – zabezpieczenie to chroni przez zakłóceniami oraz obciążeniami indukcyjnymi z sieci energetycznej
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu

Do pełnego kompletu brakuje zabezpieczenia nadprądowego (OCP) i temperaturowego (OTP).

Jak zasilacz Chieftec Photon Gold 650 W wypada w praktyce? Na kolejnych stronach znajdziecie opis zastosowanych komponentów, a także wyniki poboru mocy i testu napięć wyjściowych.

UWAGA! Obudowa zasilacza została zabezpieczona plombą, więc jej otworzenie jest równoznaczne z utratą gwarancji. Osoby mniej doświadczone w temacie elektroniki mogą ominąć rozdział i od razu przejść do testów.

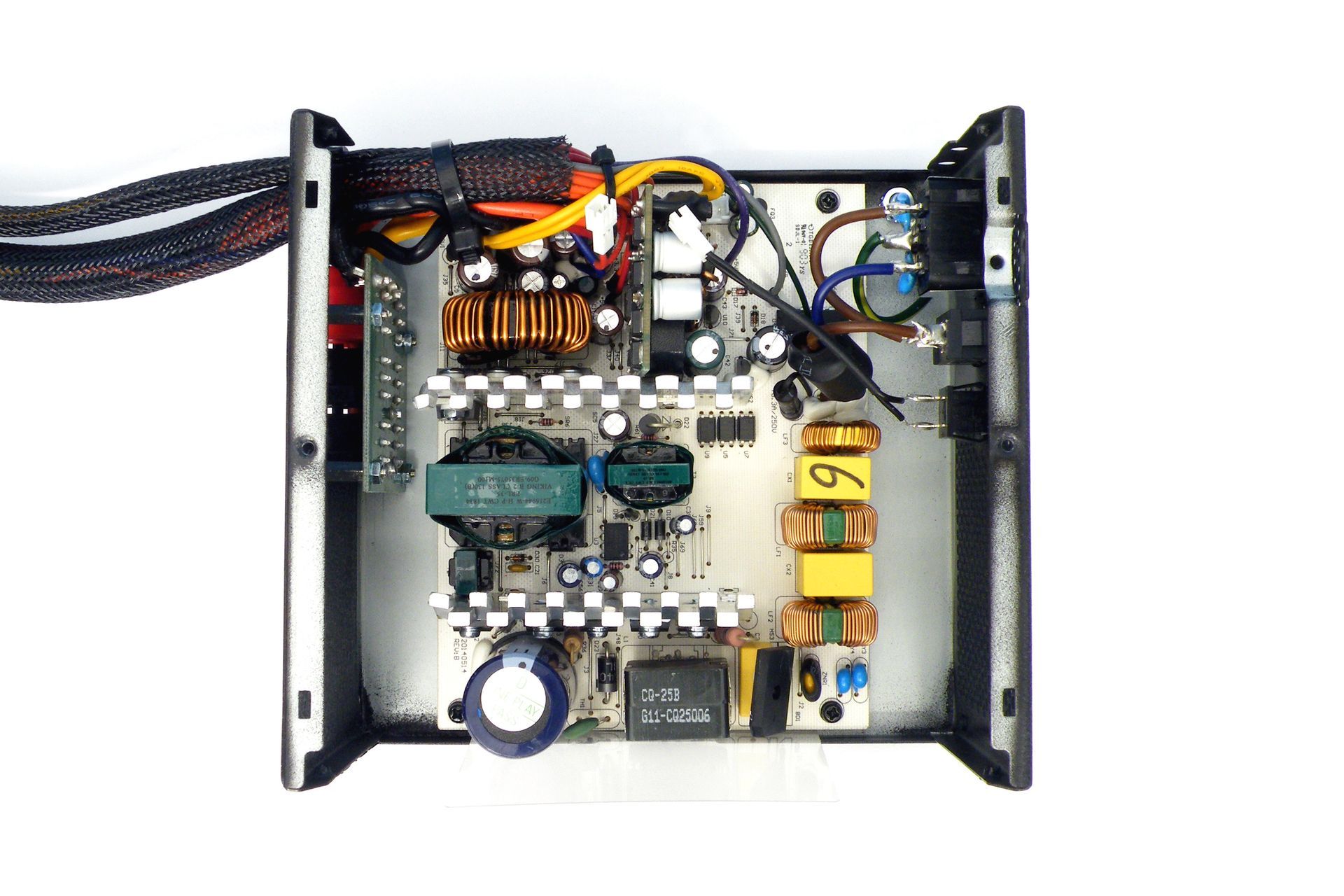

Zasilacz Chieftec Photon Gold bazuje na konstrukcji opracowanej przez CWT (Channel Well Technology). Tę samą platformę mogliśmy spotkać także w modelach Chieftec A-90 i Cooler Master GM. Jakość zastosowanych komponentów jest adekwatna do segmentu cenowego zasilacza – można powiedzieć, że jest to średnia półka.

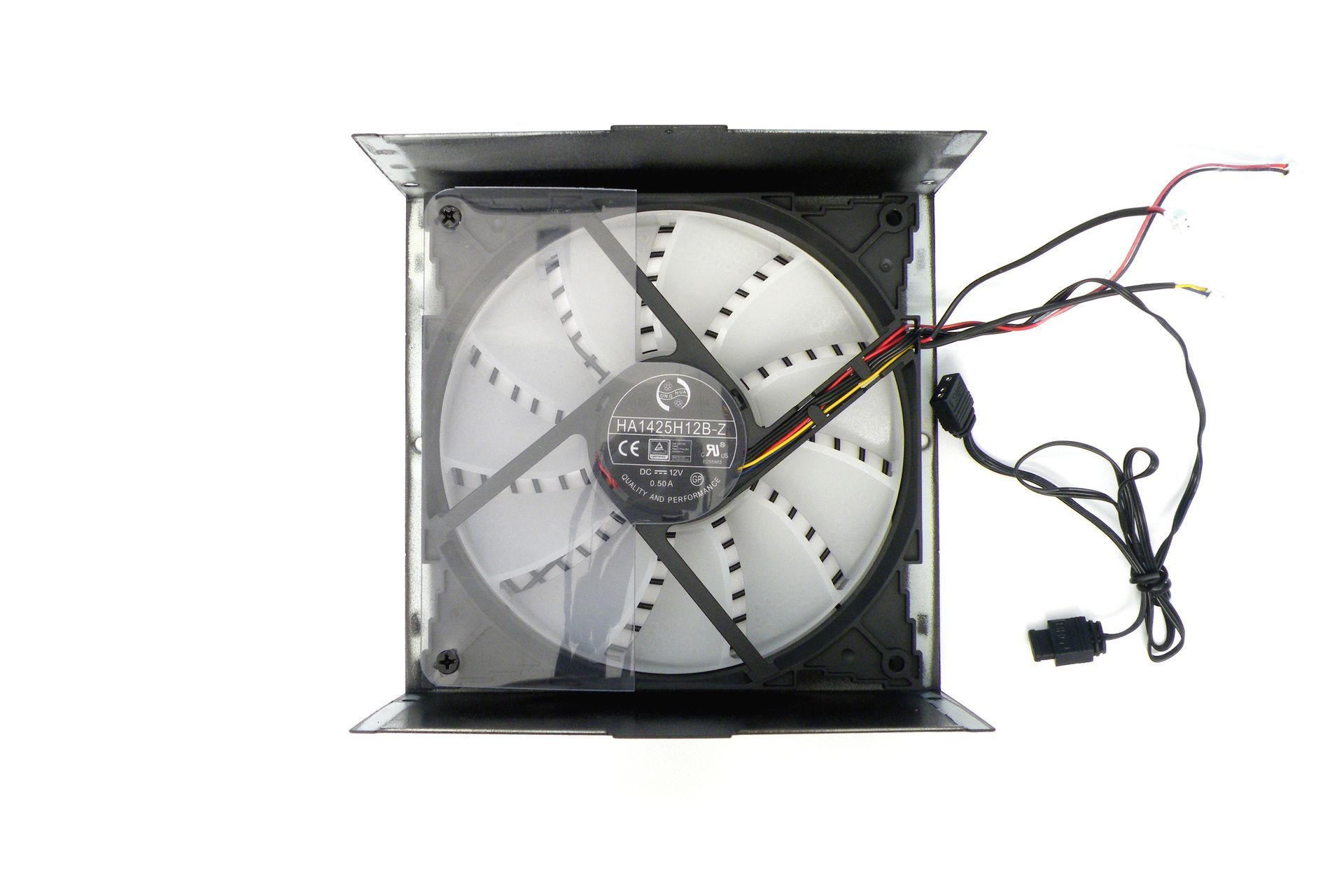

Do chłodzenia elektroniki wykorzystano 140-milimetrowy wentylator Hong Hua HA1425H12B-Z (jest to nowa wersja z podświetleniem RGB LED). Model ten działa z wysoką prędkością obrotową, więc nawet przy braku obciążenia jest słyszalny.

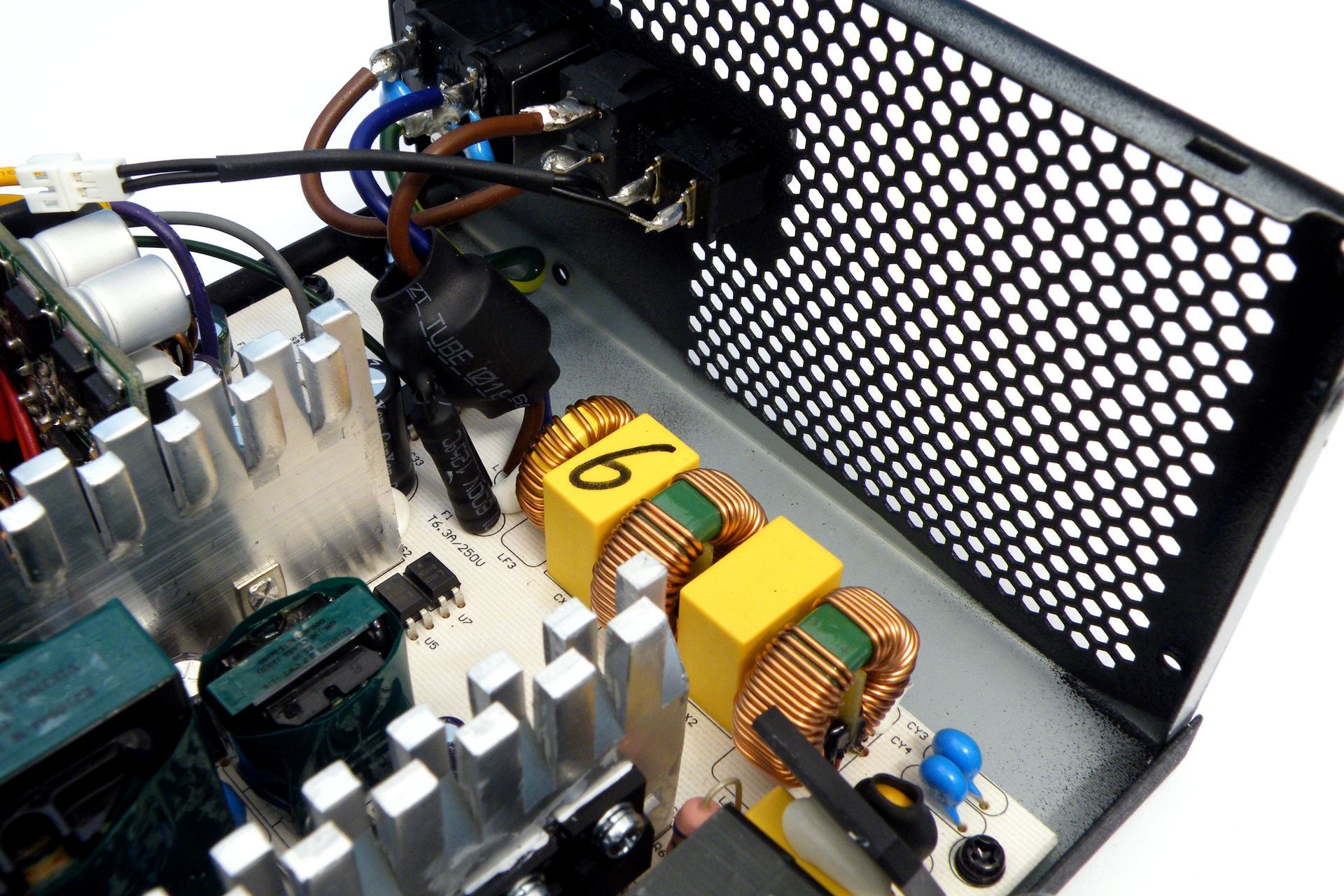

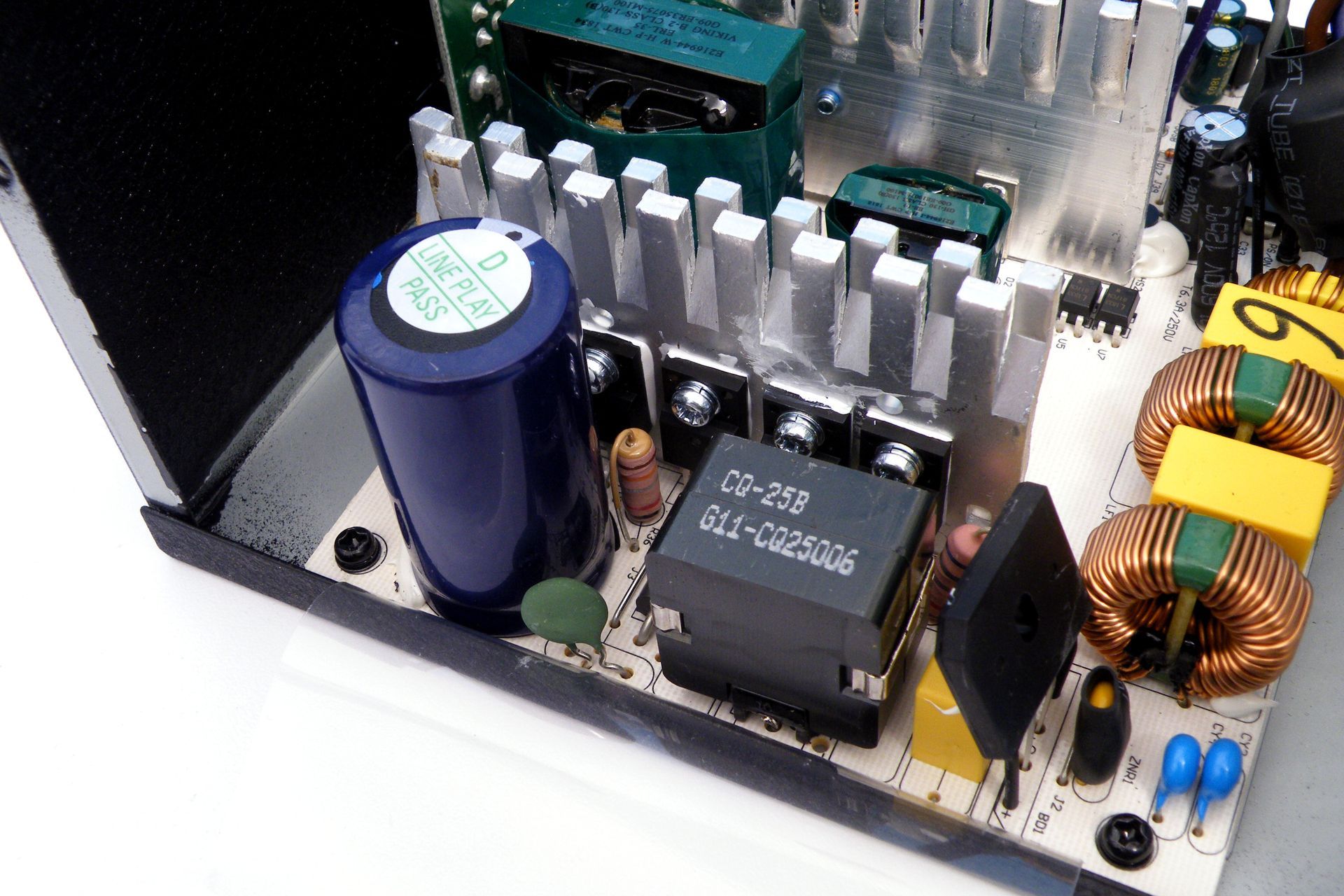

Strona pierwotna obejmuje dwa filtry EMI - dwa kondensatory typu Y przeniesiono na wtyk zasilania, a reszta elementów znalazła się na głównym PCB. Obok filtrów zlokalizowano bezpiecznik zabezpieczający jednostkę przed zwarciem. Nieco dalej umieszczono warystor zabezpieczający przed przepięciami, a także termistor NTC chroniący przed dużymi prądami rozruchowymi. Mostek prostowniczy (GBU 806) pozostał bez dodatkowego chłodzenia.

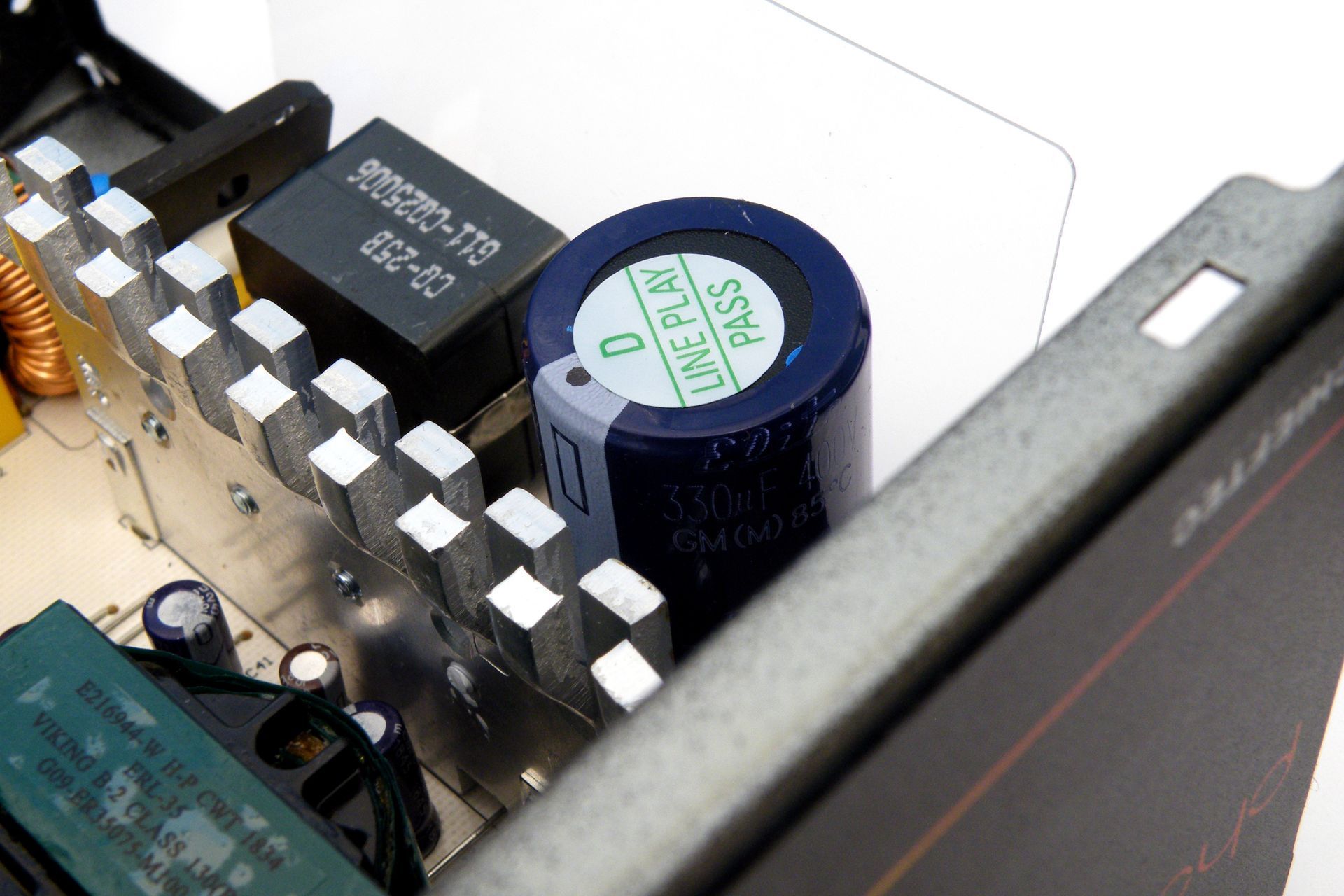

Moduł aktywnej korekcji mocy wykorzystuje kondensator Elite – jest to model z serii GM (330 µF/400 V) certyfikowany do pracy w temperaturze do 85 stopni Celsjusza. Producent zastosował też dwa tranzystory Champion Micro GPT13N50D i diodę Champion Micro 8R06. Za przełączanie odpowiadają z kolei dwa tranzystory Champion Micro GP28S50G. Wszystkie pięć elementów przymocowano do podłużnego radiatora.

Za radiatorem zlokalizowano kontroler Power Integrations TNY177PN.

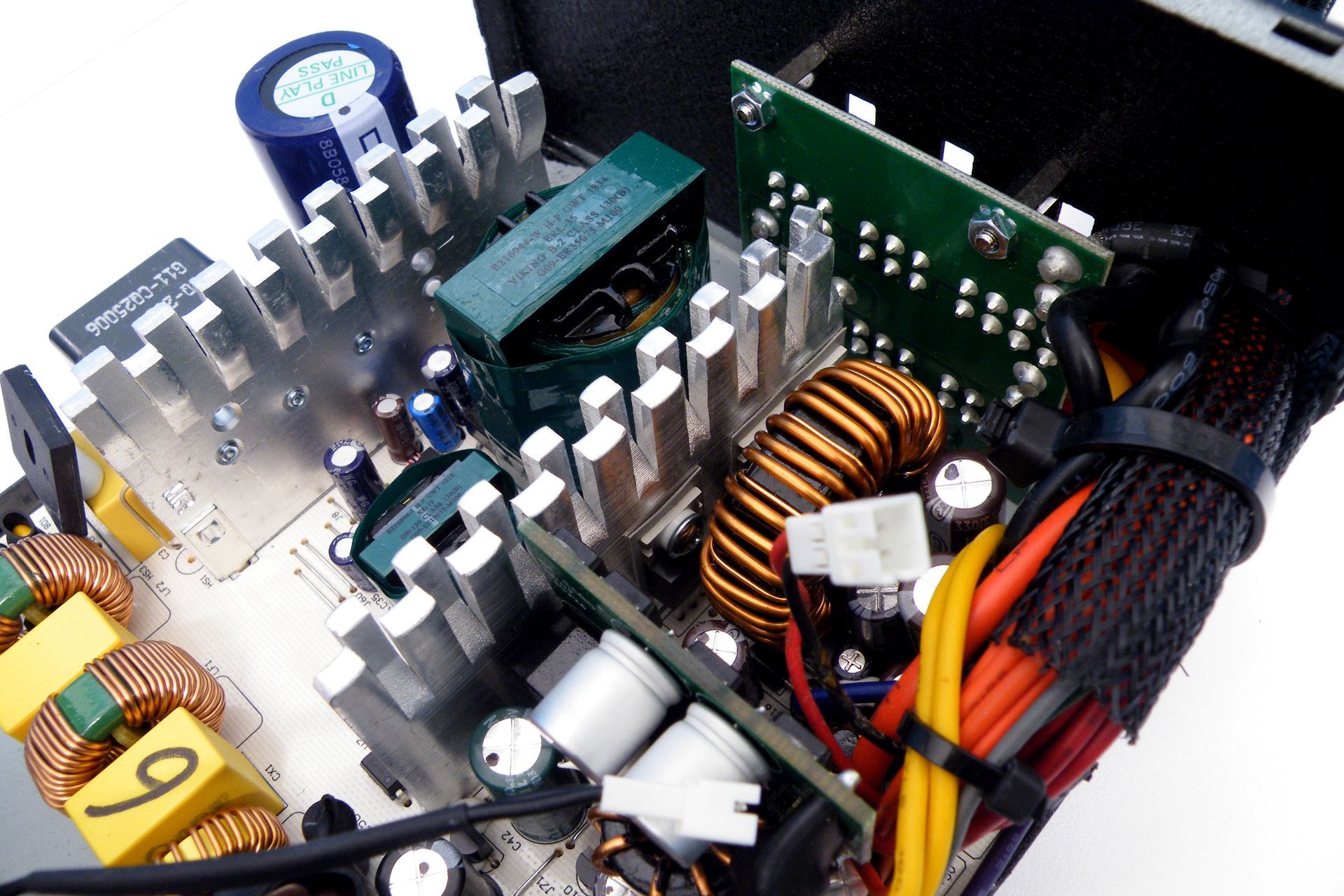

Model Photon Gold wykorzystuje konwerter DC-DC. Za prostowanie szyny 12 V odpowiadają trzy tranzystory (2x SG65N02P i 1x SG75N05P), które przymocowano do drugiego radiatora.

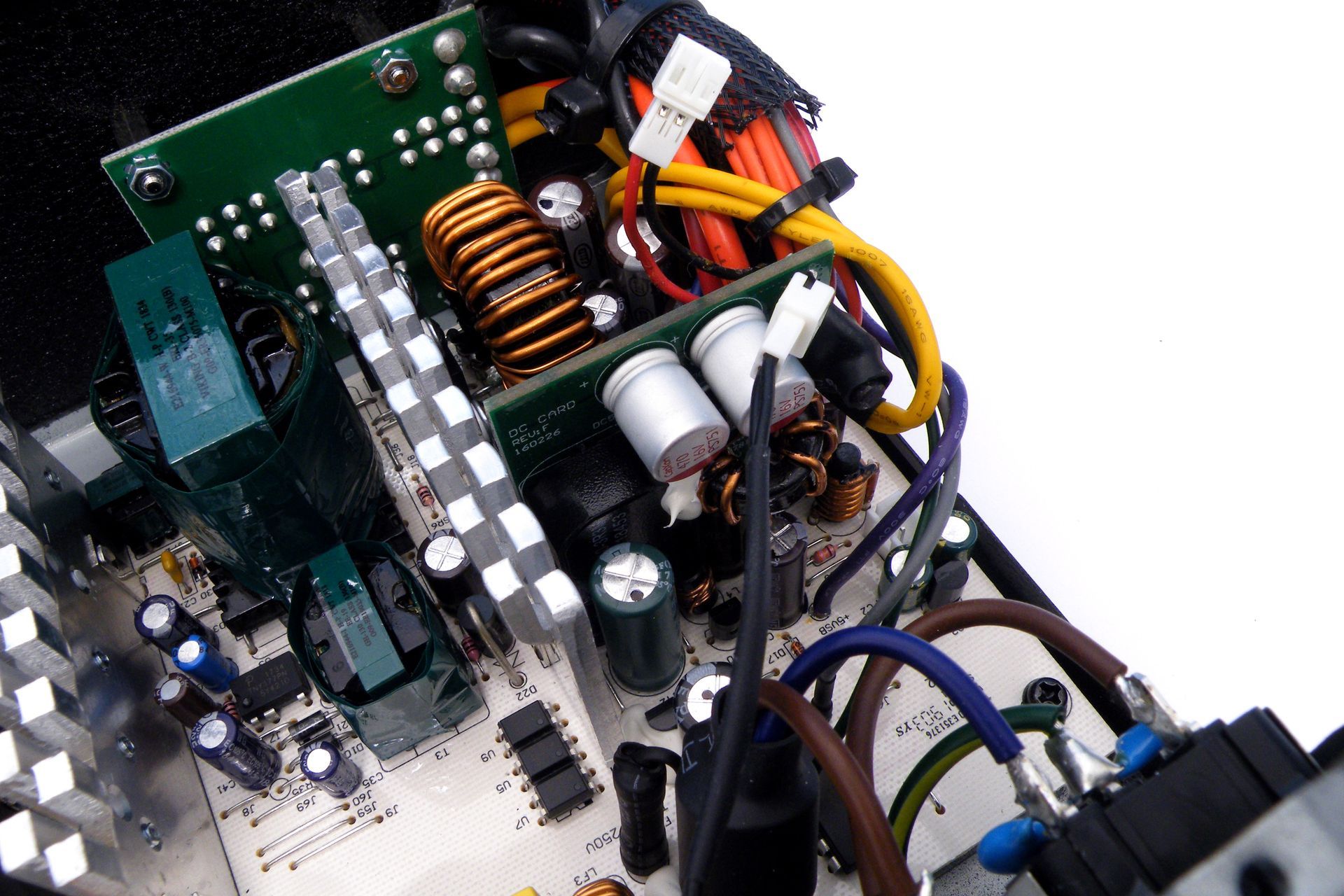

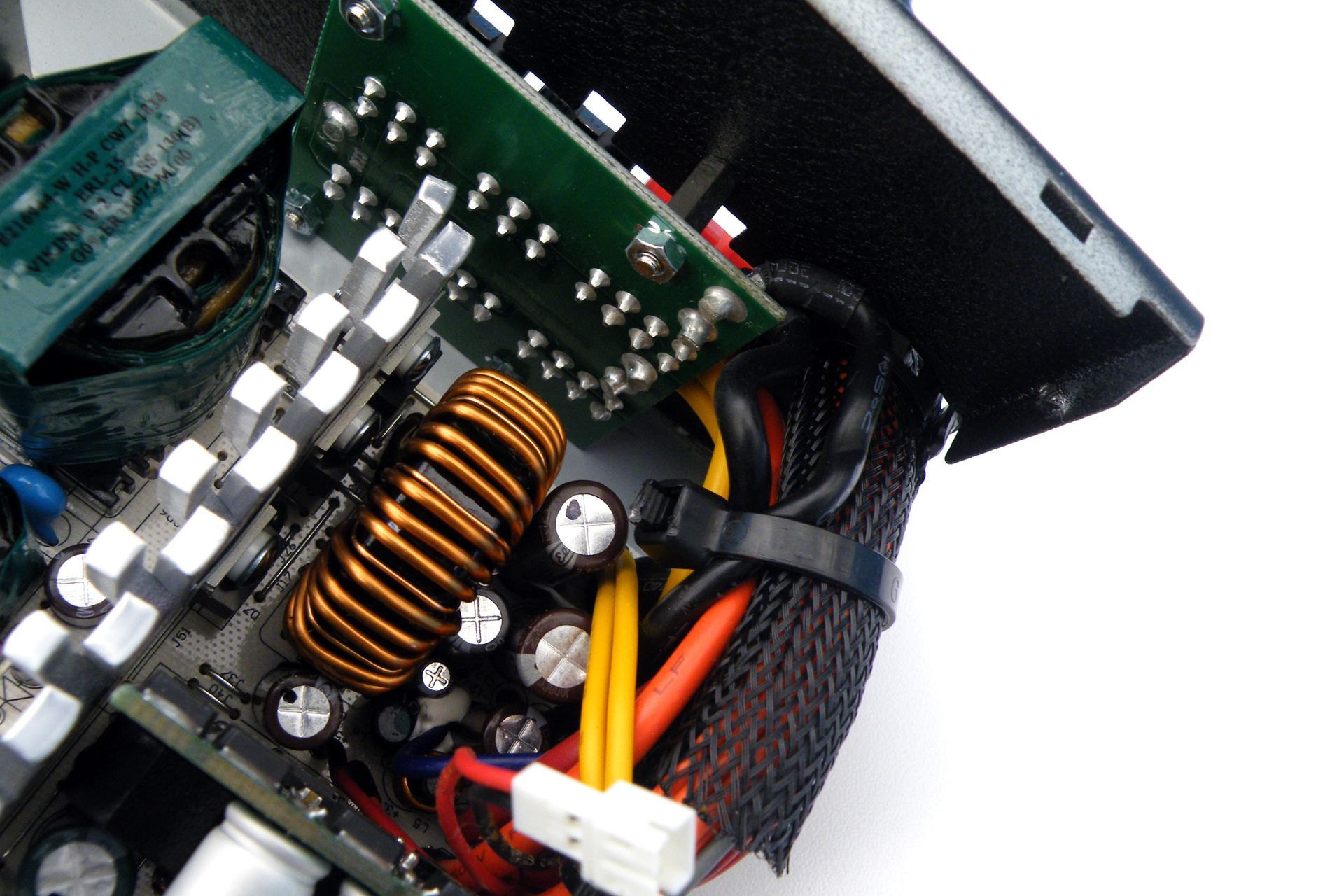

Moduł DC-DC odpowiedzialny za linie 3,3 V i 5 V przeniesiono na pionową płytkę PCB – zastosowano tutaj cztery tranzystory Sync Power SPN3004, a także synchroniczny kontroler ANPEC APW7159.

Po stronie wtórnej znajdziemy elektroniczne kondensatory Elite i CapXon (wszystkie certyfikowane do pracy w temperaturze do 105 stopni Celsjusza). Całością zarządza kontroler Sitronix ST9S429-PG14.

Moduł do wpięcia modularnych wiązek podłączono grubymi przewodami (przekrój 12AWG).

• AMD Radeon Software Adrenalin Edition 19.5.1

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Pobór energii elektrycznej sprawdziliśmy dla trzech scenariuszy: spoczynku, obciążenia karty graficznej oraz mocnego obciążenia procesora i karty graficznej. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki). Im niższe wartości tym wyższa efektywność energetyczna zasilacza.

Pobór mocy nas nie zaskoczył - Chieftec Photon Gold zgodnie z podejrzeniami oferuje podobne wyniki do modeli ze "złotym certyfikatem" (oczywiście najwyższą efektywność uzyskuje przy średnim obciążeniu).

Pomiary napięć wyjściowych przeprowadziliśmy we wszystkich trzech trybach obciążenia (spoczynku, obciążenia karty graficznej oraz mocnego obciążenia procesora i karty graficznej). Odnotowane wartości pozwoliły nam skontrolować zgodność wartości z normą ATX oraz przyjrzeć się regulacji napięć.

Norma ATX zakłada 5% tolerancję najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

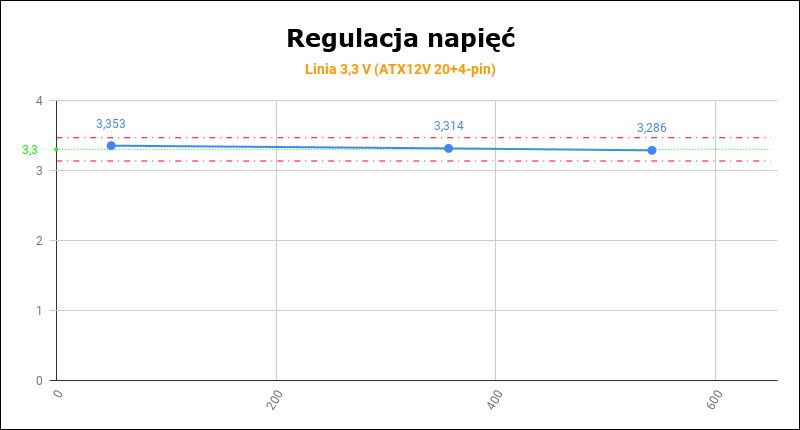

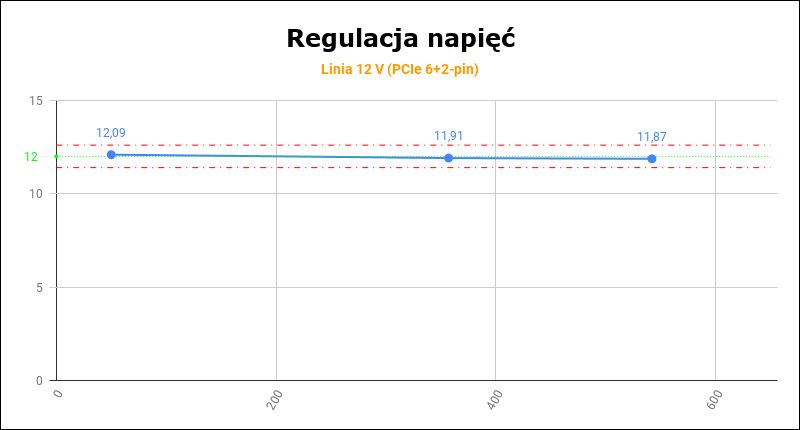

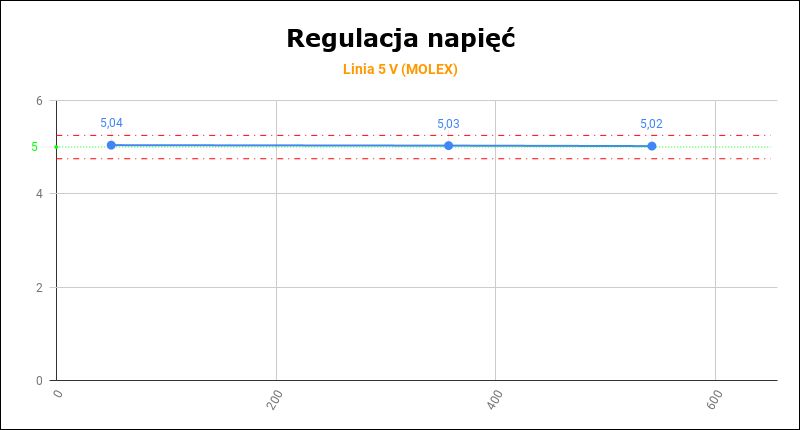

Chieftec Photon Gold może nie oferuje napięć stabilnych jak skała, ale odczyty na wszystkich szynach bez problemu mieszczą się w normie. Regulacja na liniach 3,3 V i 12 V wynosi około 2%, a na linii 5 V jest to mniej niż 0,5%. Mogło być lepiej.

Chieftec Photon Gold miał być zasilaczem, który przykuje uwagę entuzjastów. I rzeczywiście jest to jeden z najefektowniejszych modeli dostępnych na rynku. Pytanie czy w zasilaczach chodzi tylko o wygląd…

Jednostka na papierze oferuje całkiem dobre parametry. Możemy liczyć na wysoką sprawność energetyczną i częściowo modularne okablowanie (te mogłoby być ciut dłuższe i całe czarne). Głównym atutem jest oczywiście podświetlany wentylator, który może nadać komputerowi ciekawszego wyglądu. Dodatkowo producent przewidział możliwość zsynchronizowania efektów z systemami stosowanymi w innych podzespołach.

Jak to wygląda w praktyce? Jakość wykonania jest adekwatna do segmentu cenowego – nie powiśmy oczekiwać cudów, jak w droższych modelach. Wszystkie testy zostały pozytywnie zaliczone. Mimo braku oficjalnego certyfikatu, komputer z zasilaczem Photon Gold pobiera mniej więcej tyle samo mocy co z innymi konstrukcjami z certyfikatem 80 PLUS Gold. Napięcia wyjściowe mieszczą się w normie.

Czy warto kupić zasilacz z podświetleniem RGB LED? To zależy od składanego komputera i Waszych wymagań. Jeżeli budujecie efektowny zestaw, gdzie zasilacz będzie odpowiednio wyeksponowany, na pewno warto się zastanowić nad takim rozwiązaniem.

Photon Gold to jeden z tańszych modeli z podświetleniem. Model o mocy 650 W kosztuje niecałe 400 złotych (za niewiele więcej można kupić wersję 750 W). Cena nie jest ani za duża ani za mała - jest adekwatna do oferowanych możliwości. Szkoda jednak, że producent nie udziela na sprzęt dłuższej gwarancji, bo konkurencja wypada pod tym kątem znacznie lepiej.

• wentylator z podświetleniem RGB LED
• wysoka sprawność energetyczna
• częściowo modularne okablowanie


• wentylator mógłby być cichszy
• tylko 2 lata gwarancji
