GIGABYTE GA-X99-UD7 WiFi
Kontynuujemy naszą wycieczkę po płytach z wyższego segmentu dla najnowszej platformy Intela, czyli Haswell-E. Dzisiejszy gość pochodzi ze stajni GIGABYTE, a jest to model GA-X99-UD7 Wi-Fi. Jeśli chcesz dowiedzieć się więcej o procesorach Intel Haswell-E zapraszamy do naszej publikacji:
Specyfikacja techniczna
| GIGABYTE GA-X99-UD7 WiFi | |
| Podstawka CPU | Intel LGA 2011 v3 |
| Chipset | Intel X99 |
| Technologie multi-GPU | 4-way AMD CrossFireX / NVidia SLI |
| Możliwość wykorzystania zintegrowanej grafiki | nie |
| Sloty RAM | 8 x DDR4 |
| Maks. taktowanie RAM | 3000 MHz OC (wsparcie dla XMP) |
| Maks. ilość RAM | 64 GB |
| Sloty PCIe x16 | 4 (5 x 3.0 / 3 x 3.0 i 2.0) |
| Sloty PCIe x4 | 1 |
| mini PCIe | brak |
| Gniazda wentylatorów | 5 |
| Porty SATA II (3 Gb/s) | brak |
| Porty SATA III (6 Gb/s) | 10 |
| Porty SATA Express (10 Gb/s) | 1 |
| Porty M.2 | 2 (jeden zajęty przez moduł Wi-Fi) |
| eSATA (6 Gb/s) (tylny panel) | brak |
| IEEE 1394a (tylny panel) | brak |
| Gigabit LAN | 2 (Intel) |
| USB 2.0 (tylny panel) | 6 (2) |
| USB 3.0 (tylny panel) | 12 (8) |
| Gniazda zasilania | 1x 24-pin + 1x 8-pin + SATA |
| Audio | Realtek ALC1150 |
| Dodatkowe technologie | Wi-Fi/BT 4.0, All Digital Power Design (IR Digital PWM & IR PowIRstage), Ambient LED, Thunderbolt Ready, Cloud Station, UEFI DualBIOS, Q-Flash Plus USB, Dual M.2 |
| Format | E-ATX (30,5 x 25,9 cm) |

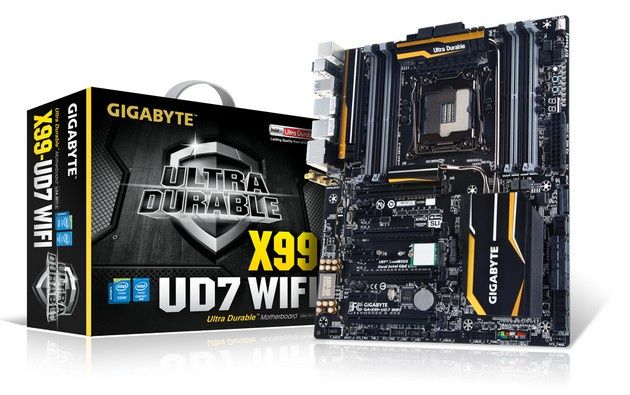

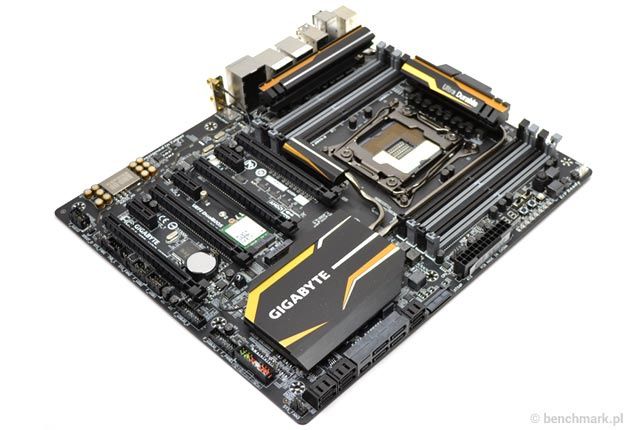

W oczy rzuca się rozmiar płyty - to standard Extended ATX. Przed zakupem takiej płyty warto się upewnić, że zmieści się ona do posiadanej przez nas obudowy.

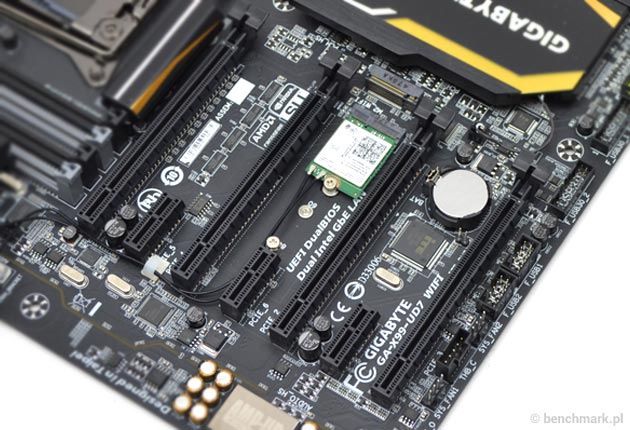

Płyta została wyposażona w cztery sloty PCI Express x16, oraz trzy sloty PCIe x1. Pomiędzy slotami znajduje się moduł Wi-Fi, a tuż za nim gniazdo M2. v3 (32 Gb/s).

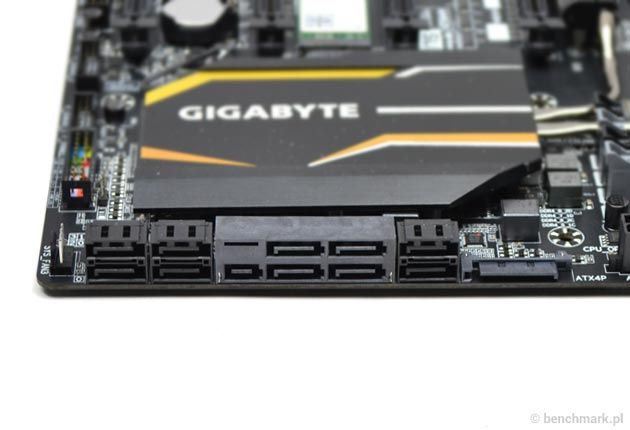

GA-X99-UD7 Wi-Fi udostępnia nam 10 portów SATA III (6 Gb/s) oraz 1 port SATA Express (10 Gb/s) - ale SATA Express, M.2 lub SATA3 4/5 nie mogą być używane równocześnie. Po prawej stronie znajdziemy dodatkowe gniazdko zasilania SATA.

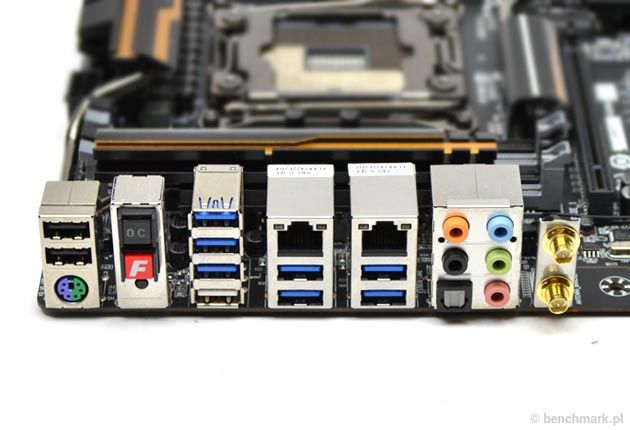

Na tylnym panelu znajdziemy łączony port PS2 (do obsługi myszki i klawiatury starszego typu), dwa porty USB 2.0 (czarne), dwa przyciski (OC - automatycznie podkręcanie oraz F - FastBoot), siedem portów USB 3.0 (niebieskie), jeden port USB 3.0 używany do flashowania UEFI BIOS (biały), dwa porty LAN (kontrolery Intela), 5 portow mini-jack odpowiedzialnych za obsługę dźwięku, wyjście optyczne audio S/PDIF oraz wyjścia dwóch anten Wi-Fi/BT.
Platforma testowa
| Procesor: Intel Core i7 5960X | |
| Płyta główna: GIGABYTE GA-X99-UD7 WiFi (2011-3) | |
| Karta graficzna: Sapphire Radeon R9 290X Vapor-X | |
| Pamięć RAM DDR4: Kingston HyperX 4 x 8 GB 2400 MHz | |
| Dysk: Intel SSD 730 | |
| Chłodzenie CPU: be quiet! Dark Rock Pro 3 | |
| Zasilacz: Enermax MaxRevo 1350 W | |
| System operacyjny: Windows 8.1 64-bit |
Testy, UEFI i pobór energii
Testy wydajnościowe przeprowadziliśmy w dwóch ustawieniach;
- domyślne ustawienia płyty głównej
- automatyczne podkręcenie do 4 GHz

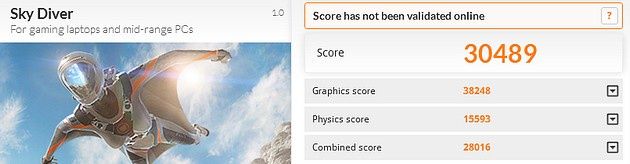

Ustawienia standardowe

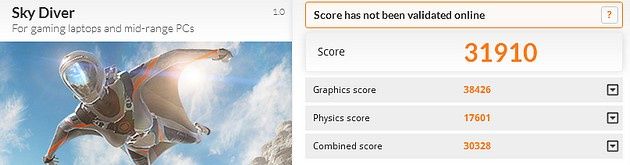

OC 4 GHz

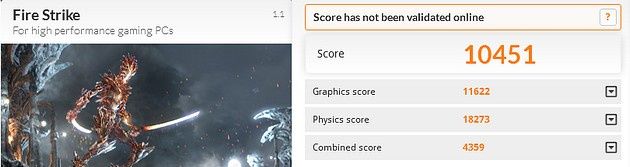

Ustawienia standardowe
OC 4 GHz
Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

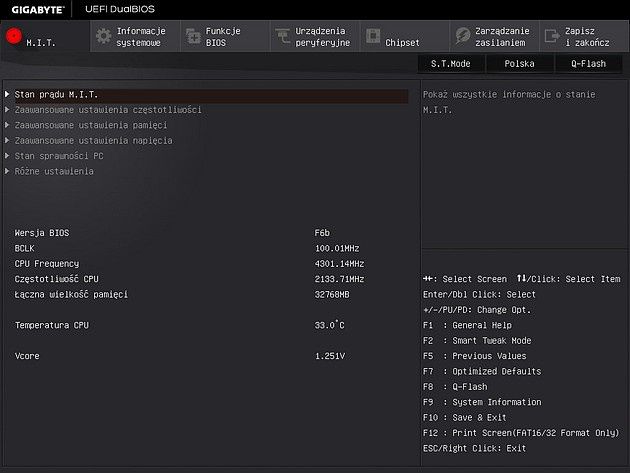

UEFI BIOS

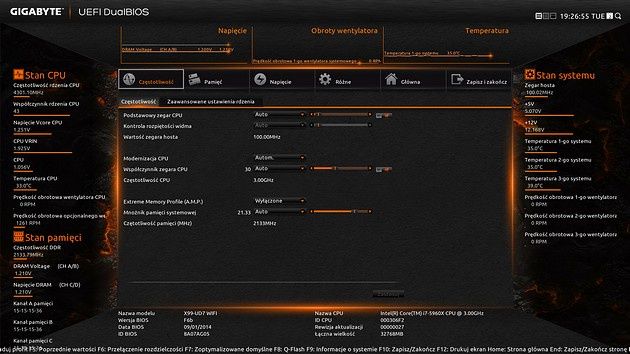

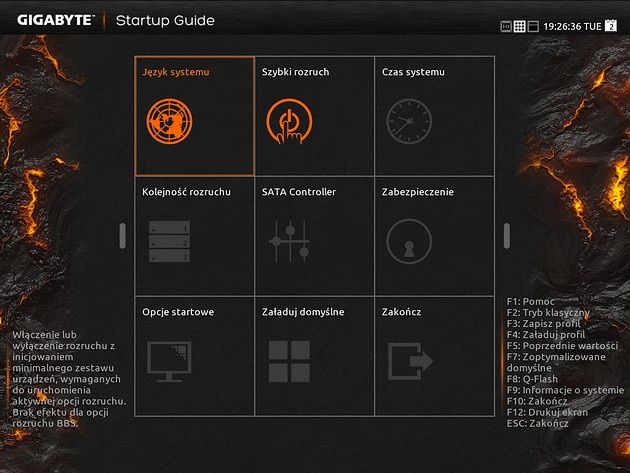

GIGABYTE UEFI DualBIOS po polsku sprawia sympatyczne wrażenie, chociaż mamy wrażenie, że część opcji można byłoby przetłumaczyć lepiej. Oczywiście zdajemy sobie sprawę, że w przypadku technicznych terminów sytuacja nie jest prosta. UEFI w płytach Gigabyte możemy uruchomić z dwoma rodzajami interfejsów - klasycznym i Smart Tweak. Drugi z trybów charakteryzuje się obsługą rozdzielczości Full HD, dzięki czemu na ekranie mieści się znacznie więcej informacji.

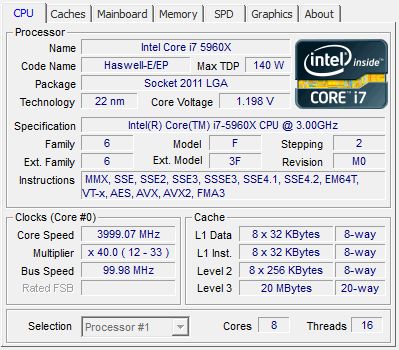

Nie mogło tu zabraknąć opcji autmatycznego podkręcania - wybraliśmy najwyższe możliwe ustawienia dla Auto OC i komputer bez problemu uruchomił się z taktowaniem procesora 4 GHz.
Testy poboru mocy platformy przeprowadziliśmy w dwóch ustawieniach - domyślne ustawienia płyty głównej oraz automatyczne podkręcenie do 3,8 GHz.
Pobór energii platformy z Core i7 5960X i kartą Radeon R9 290X - [W]
| Stan spoczynku | 74 72 |
| Aplikacje jednowątkowe | 117 98 |
| Aplikacje wielowątkowe | 238 177 |
| Gra 3D (ograniczenie 60 fps) | 281 267 |
| Automatyczne OC 3,8 GHz Ustawienia domyślne |
Jeśli tylko nasz komputer wyposażony jest w odpowiednio mocny zasilacz i wydajne chłodzenie procesora, bez problemu będzie działać ze znacznie wyższymi taktowaniami procesora.
Podsumowanie
Firma GIGABYTE posiada w swojej ofercie płyty główne z chipsetem X99 dla graczy (Gaming G1, Gaming 7 i Gaming 5), dla entuzjastów (model SOC Force) oraz cztery płyty "zwykłego" segmentu (UD 7, UD5, UD4 i UD3). GIGABYTE GA-X99-UD7 Wi-Fi jest topowym modelem, przeznaczonym dla użytkowników z zasobnym portfelem, którzy chcą aby płyta główna posiadała praktycznie wszystkie dostępne udogodnienia i technologie.
Modelowi temu nie brakuje niczego - z jej posiadania będzie zadowolony zarówno entuzjasta, jak i osoba, która chce na jej podstawie stworzyć platformę roboczą. Możliwości wynikające z mocy obliczeniowej procesorów Intel Haswell-E kuszą chyba każdego, a razem z płytą otrzymujemy między innymi dwa porty LAN oparte na kontrolerach Intela, Wi-Fi / BT, całe mnóstwo slotów PCIe x1 i x16 (obsługa 4-way SLI/CFX), M.2, SATA Express (10 Gb/s) czy punkty pomiarowe napięć. Z drugiej strony nie ma tu również czegoś, co pozwoliłoby tej konstrukcji wybić się wśród płyt innych producentów w tym segmencie. Konstrukcja GIGABYTE nadrabia to jednak ceną - sugerowana cena to nieco powyżej 1100 zł, podczas gdy testowane przez nas dotychczas topowe płyty konkurencji osiągały cenę prawie 1500 zł.
GIGABYTE GA-X99-UD7 Wi-Fi to topowa płyta, na bazie której można stworzyć najbardziej wydajne konfiguracje - także 4-way SLI/CFX (konfiguracje z czterema kartami graficznymi pracującymi równocześnie). Status premium płyty podkreśla wyposażenie, ale również takie przydatne drobiazgi jak oplecione kable SATA, czy też dołączone do zestawu mostki 3-way i 4-way SLI (w dwóch konfiguracjach).
