Jakiś czas temu pisaliśmy o miniaturowej płycie głównej MSI AM11, która została wyposażona w nową podstawką AM1 (wcześniej znaną pod nazwą kodową FS1b) pod słabsze procesory AMD APU Kabini. Podobne konstrukcje mają również w planach inni producenci, a jednym z nich jest firma ASRock.
Na samym początku warto zaznaczyć, że nowe procesory zostały zaprojektowane z myślą o mniej wymagających zastosowaniach i będą miały postać układów SoC (System-on-a-chip) – po raz pierwszy z opcją wymiany, a nie jak to dotychczas było, w formie bezpośrednio lutowanej na laminacie.
Z ujawnionych informacji wynika, że będą to modele APU z serii E i A, w których zostanie zintegrowana grafika Radeon HD 8000 lub R3. Warto również zwrócić uwagę na nowy, dwupunktowy system mocowania coolera.

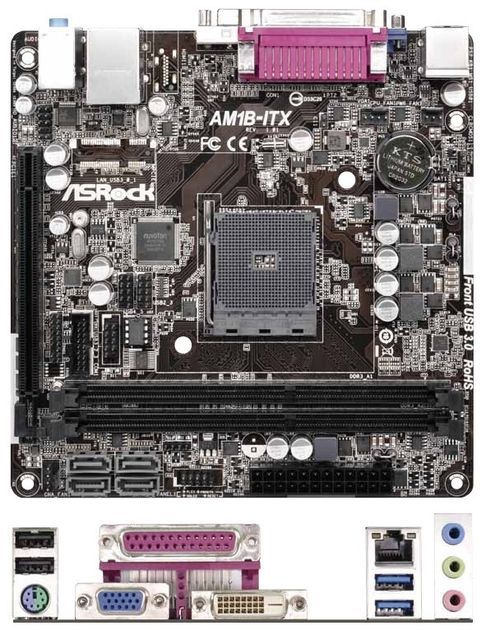

Mniejszy model nosi oznaczenie AM1B-ITX i bazuje na laminacie formatu mini-ITX. W centrum umieszczono podstawkę AM1 (z 3-fazowym zasilaniem), a pod nią dwa banki pamięci dla modułów DDR3-1600 o pojemności do 8 GB. Dla karty rozszerzeń przeznaczono jedno złącze PCI-Express 2.0 x16, natomiast dla dysków i napędów cztery SATA 6 Gb/s.
Na tylnym panelu udostępniono jeden port PS/2, po dwa porty USB 2.0 i 3.0, złącze LPT, wyjścia VGA i DVI dla zintegrowanego w procesorze układu graficznego, gigabitową kartę sieciową oraz trzy złącza audio.

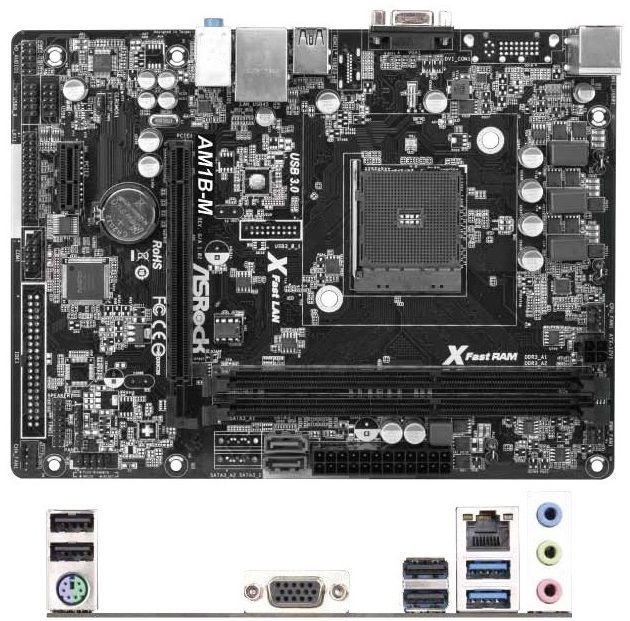

Większy AM1B-M ma format mATX i przeznaczony jest dla mniej wymagających klientów. Obok gniazda AM1 umieszczono 3-fazową sekcją zasilania, a dla pamięci operacyjnej przeznaczono dwa gniazda – obsługują one moduły DDR3 o taktowaniu do 1600 MHz i pojemności 8 GB. Karty rozszerzeń można montować w jednym złączu PCI-Express 2.0 x16 i jednym PCI-Express 2.0 x1. Przy dolnej krawędzi PCB umieszczono dwa gniazda SATA 6 Gb/s.
W tym przypadku panel I/O jest nieco skromniejszy – wyprowadzono na nim jeden port PS/2, cztery porty USB 2.0, dwa porty USB 3.0, wyjście VGA, złącze RJ45 gigabitowej karty sieciowej i trzy złącza audio.
Źródło: Xtreme Systems
