ASUS A88X-PRO, czyli płyta pod FM2+ na wypasie

Nie tak dawno miała miejsce premiera 3. generacji układów AMD APU o nazwie kodowej Kaveri, które sprawdzą się zarówno w mało wymagających zastosowaniach i odtwarzaniu multimediów, jak i średnio wydajnych komputerach dla graczy z mniej zasobnym portfelem. Warto jednak pamiętać, że procesory te są kompatybilne z podstawką FM2+ i wymagają nowej płyty głównej – właśnie ze wspomnianym gniazdem FM2+ oraz, w zależności od segmentu cenowego, chipsetem AMD A55, A75, A78 lub A88X. Kontynuujemy zatem testy takich konstrukcji, a tym razem w nasze ręce trafił model ze stajni firmy ASUS.

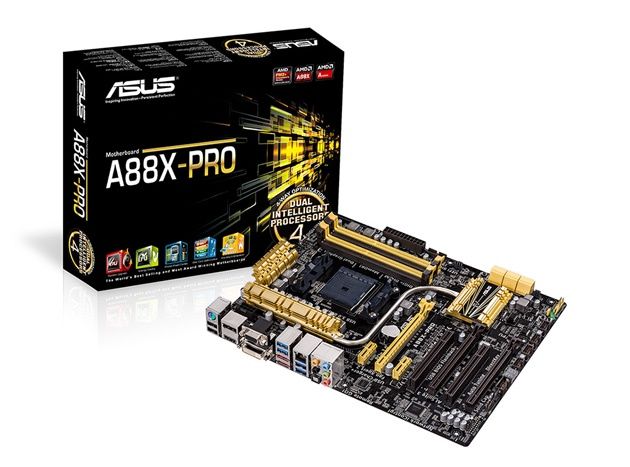

Mowa tutaj o płycie A88X-PRO, a więc absolutnie topowej konstrukcji z podstawką FM2+. Producent zaprojektował ją z myślą o najbardziej wybrednych klientach, którzy wymagają zastosowania większej pojemności pamięci RAM, możliwości instalacji kilku kart rozszerzeń (w tym np. akceleratorów graficznych pracujących w trybie CrossFire), opcji podłączenia kilku dysków i napędów optycznych, a także dobrych możliwości przyspieszania podzespołów komputera. Znajdziemy tu również bogaty zestaw złączy na tylnym panelu.

Nie dziwi więc, że opisywana przez nas płyta należy do jednych z najdroższych konstrukcji pod procesory AMD Kaveri - w zależności od sklepu jej cena wynosi 420 – 460 złotych. Czy płyta A88X-PRO rzeczywiście jest wart takich pieniędzy i ewentualnie warto do niej dopłacić? Na te pytania postaramy się odpowiedzieć w niniejszej recenzji. Zapraszamy!

Wyposażenie płyty jest dosyć skromne jak na ten segment cenowy, bowiem w pudełku znajdują się tylko cztery przewody SATA, zaślepka tylnego panelu Q-Shield, adaptery Q-Connector ułatwiające podłączenie pinowych złączy (dla obudowy i jednego zestawu portów USB 2.0), płyta z oprogramowaniem i sterownikami oraz instrukcje obsługi.

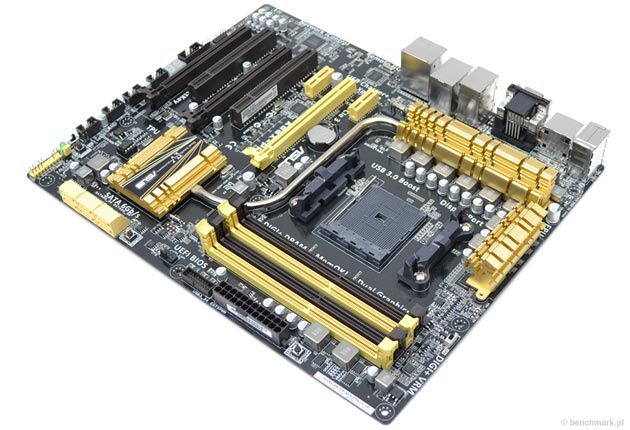

Sama płyta główna nie odbiega kolorystycznie od najnowszych modeli tej firmy, a więc nadal mamy do czynienia z ciemnobrązowym laminatem oraz złotymi i brązowymi złączami. Producent chwali się zastosowaniem wysokiej jakości komponentów i rozwiązań technologicznych 5X Protection, do których zalicza się m.in. sekcja zasilania DIGI+ VRM & DRAM, kondensatory polimerowe 5K-Hour, a także dodatkowe układy zabezpieczające przed wyładowaniami elektrostatycznymi (ESD).

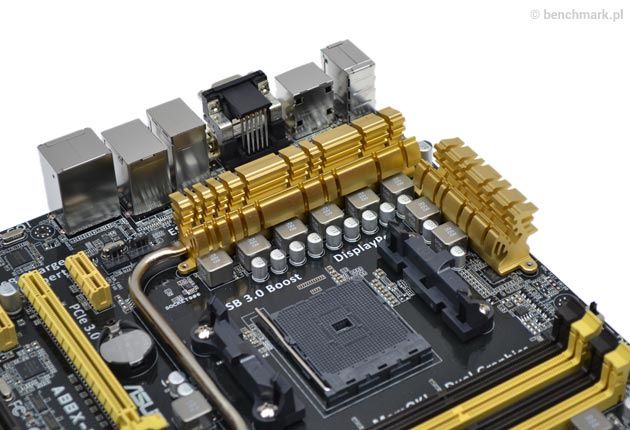

Nad podstawką FM2+ znalazło się 8-fazowe (6+2) zasilanie z dwoma solidnymi radiatorami, z których jeden został połączonymi długą rurką cieplną z płaskim radiatorem na chipsecie AMD A88X. Nie ma zatem obaw o przegrzanie się sekcji zasilania – nawet po mocniejszym podkręceniu procesora.

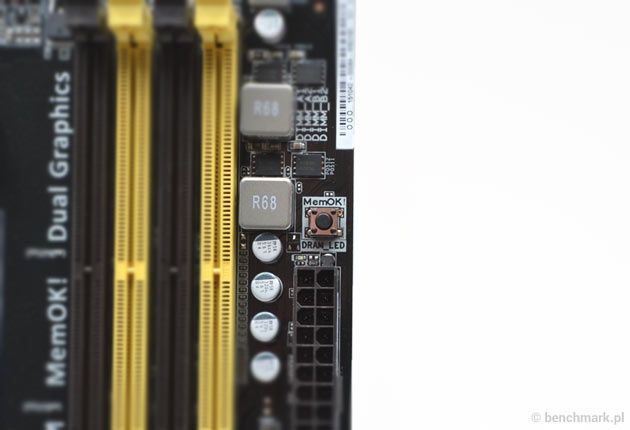

Niżej mamy cztery banki pamięci, które są kompatybilne z 2-kanałowymi zestawami pamięci DDR3 RAM o taktowaniu 2133 MHz (po podkręceniu nawet do 2400 MHz) i łącznej pojemności 64 GB. Oczywiście nie zapomniano również o przycisku Mem OK!, ustawiającym bezpieczne parametry dla pamięci RAM.

Karty rozszerzeń można montować w dwóch złączach PCI-Express 3.0 x16 (w przypadku zastosowania dwóch kart działają one w trybie x8), jednym PCI-Express 2.0 x16 (elektrycznie x4), dwóch PCI-Express 2.0 x1, a także dwóch starszych PCI. Warto również wspomnieć, że płyta oferuje możliwość połączenia dwóch układów graficznych Radeon w trybie Dual Graphics (zintegrowana grafika w procesorze + zewnętrzna karta) lub trzech zewnętrznych kart w trybie 3-way CrossFire.

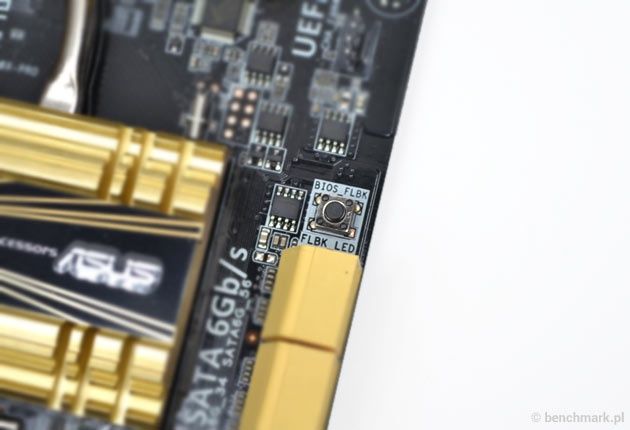

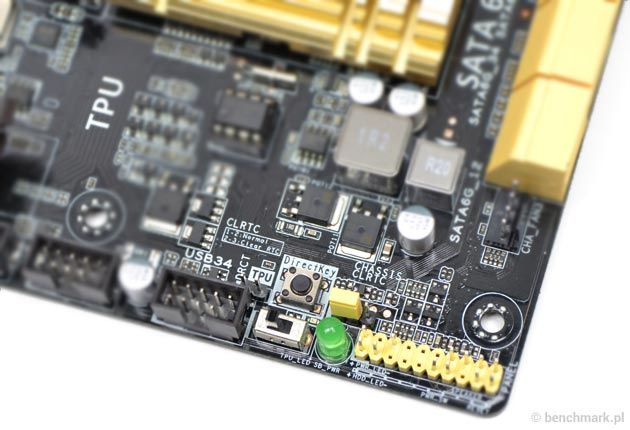

Niżej mamy wcześniej wspomniany chipset AMD A88X, który odpowiada za sześć gniazd SATA 6 Gb/s, dwa gniazda eSATA 6 Gb/s (na tylnym panelu) oraz pinowe złącze do wyprowadzenia dwóch portów USB 3.0. Na uwagę zasługuje również wyświetlacz diagnostyczny kodów POST oraz dwa przyciski – DirectKey do aktywowania UEFI BIOS bez używania klawiatury oraz BIOS_FLBK (USB BIOS Flashback) do automatycznej aktualizacji BIOS-u bez procesora i pamięci RAM. Naszym zdaniem brakuje jeszcze przycisków do włączania i restartowania komputera, a także przywracania domyślnych ustawień UEFI BIOS – w topowych konstrukcjach to już w zasadzie standard.

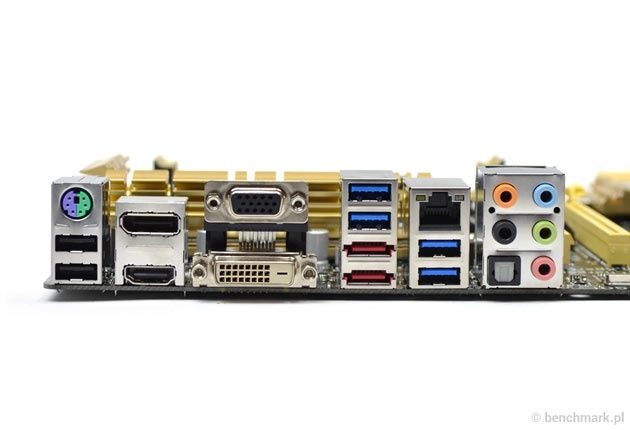

Na tylnym panelu mamy wszystko czego dusza zapragnie... no, prawie wszystko ;). Do dyspozycji oddano jeden port PS/2 dla myszki lub klawiatury, dwa porty USB 2.0 i cztery porty USB 3.0, dwa złącza eSATA 6 Gb/s, złącze RJ45 gigabitowej karty sieciowej (Realtek 8111GR), a także sześć złączy audio z optycznym S/PDIF 8-kanałowej karty dźwiękowej (Realtek ALC1150). Na uwagę zasługuje również pełen komplet wyjść wideo (VGA, DVI-D, HDMI i DisplayPort) dla zintegrowanego w procesorze układu graficznego, które pozwalają na wyświetlanie obrazu w rozdzielczości Ultra HD 4K lub na trzech monitorach w trybie Eyefinity. Szkoda, że zabrakło wbudowanej karty Wi-Fi i ewentualnie modułu Bluetooth.

• Windows 7 Ultimate 64-bit SP1

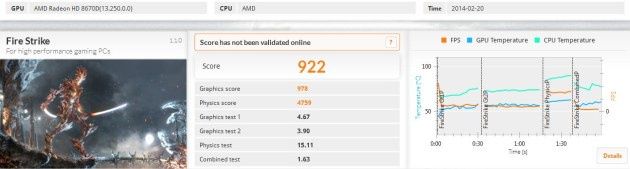

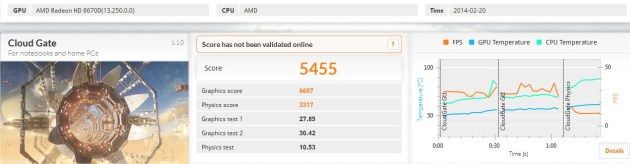

W testach wydajnościowych wykorzystujemy najnowszą wersję programu 3DMark. Testy zostały przeprowadzone przy użyciu układu graficznego Radeon HD 8670D zintegrowanego z procesorem.

Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

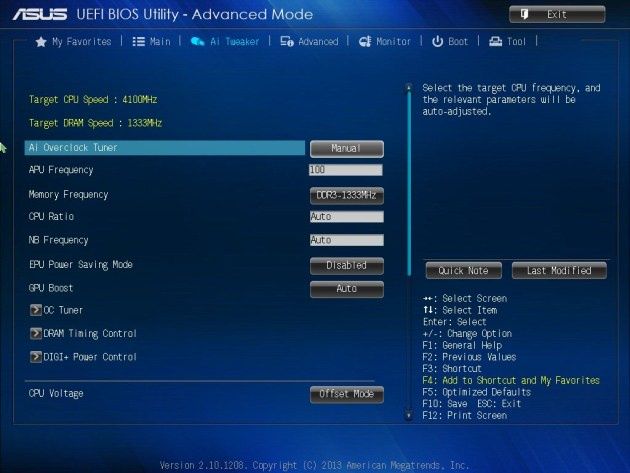

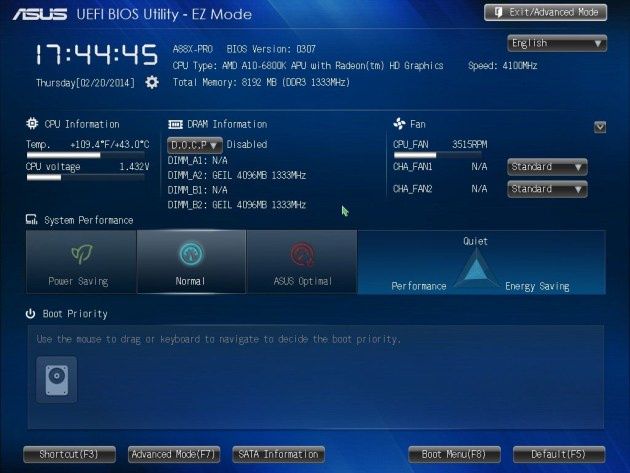

UEFI w płytach głównych ASUS jest bardzo przejrzyste i funkcjonalne. Dla mniej doświadczonych użytkowników przygotowano prosty tryb EZ Mode, a dla bardziej doświadczonych Advanced Mode, w którym udostępniono naprawdę sporo opcji do zmiany parametrów pracy podzespołów komputera. Na uwagę zasługuje również możliwość zapisania profili ustawień, sporządzania krótkich notatek oraz dokładna informacja o ostatnio wprowadzonych zmianach.

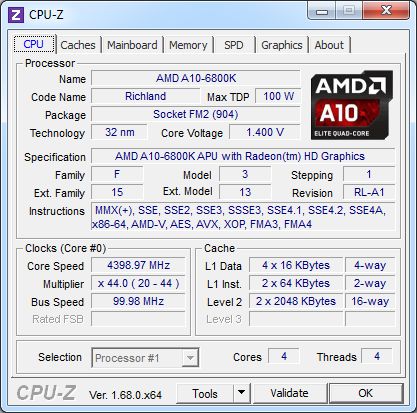

UEFI BIOS oferuje możliwość automatycznego przyspieszenia podzespołów komputera (funkcja OC Tuner). Oczywiście wyśrubowany do granic możliwości układ A10-6800K (przypomnijmy, że nie jest on już produktowany, a zastąpił go minimalnie słabszy model A10-6790K) potrzebuje do podkręcania czegoś więcej niż standardowy układ chłodzenia (box). W takim przypadku OC ograniczyło się to do podniesienia taktowania wszystkich rdzeni do 4,4 GHz (44x 100 MHz).

Platforma z procesorem AMD A10-6800K charakteryzuje się niewielkim zapotrzebowaniem na energię elektryczną. W mniej wymagających zastosowaniach pobór mocy nie przekracza 100 W, natomiast po mocniejszym obciążeniu procesora lub uruchomieniu gry jest to odpowiednio 128 i 140 W. Warto jednak pamiętać, że testy odbyły się ze zintegrowanym układem graficznym, a dołożenie zewnętrznej karty skutkowałoby wzrostem poboru mocy.

ASUS A88X-PRO to bez wątpienia jedna z najbardziej funkcjonalnych płyt głównych z podstawką FM2+, a więc obsługujących zarówno nowsze układy AMD Kaveri, jak i starsze AMD Trinity i Richland. Konstrukcja ta oferuje możliwość instalacji czterech modułów pamięci DDR3-2400, sześciu dysków twardych lub napędów optycznych oraz połączenia kilku układów graficznych Radeon - dwóch w trybie Dual Graphics lub nawet trzech zewnętrznych kart w trybie 3-way CrossFire. Na uwagę zasługują również dwa złącza PCI dla starszych kart rozszerzeń. Tylny panel również należy do jednych z bogatszych – mamy tutaj m.in. sześć portów USB, komplet wyjść wideo oraz 8-kanałowe audio z cyfrowym S/PDIF.

Całość działa pod obsługą UEFI BIOS, który został wyposażony w tryb EZ Mode dla mniej doświadczonych użytkowników. Oprócz tego udostępniono jeszcze tryb zaawansowany z szeregiem przydatnych opcji i funkcjonalności - sprawdzi się on przy podkręcaniu podzespołów komputera, a wydajna, 8-fazowa sekcja zasilania DIGI+ VRM na pewno nie ograniczy tutaj dostępnego potencjału.

Oczywiście nie ma róży bez kolców i podobnie jest również w tym przypadku, niemniej jednak nie mamy zbyt poważnych zarzutów. Niektórym może brakować przycisków łatwego dostępu do włączania i restartowania komputera, a także przywracania domyślnych ustawień UEFI. Jak na ten segment również wyposażenie nie jest zbyt bogate, choć oczywiście nie kupujemy płyty dla samego wyposażenia ;)

Płyta główna kosztuje około 420 – 460 złotych, a więc już całkiem sporo jak na konstrukcję pod procesory AMD Kaveri. Trzeba jednak przyznać, że wymagający klienci powinni być z niej zadowoleni i jeżeli aż tak bardzo nie zwracają uwagi na cenę, to jest to właśnie propozycja dla nich. Dysponujący mniejszymi funduszami mogą zainteresować się nieco skromniejszymi modelami A88X-Plus i A88XM-Plus.
