ASUS podczas czerwcowych targów Computex 2013 zaprezentował kilka płyt głównych z serii Republic of Gamers pod procesory Intel Haswell – jedną z nich był model z dopiskiem Formula, który powinien zainteresować wymagających graczy. Konstrukcja ta właśnie trafiła do oficjalnej oferty producenta.

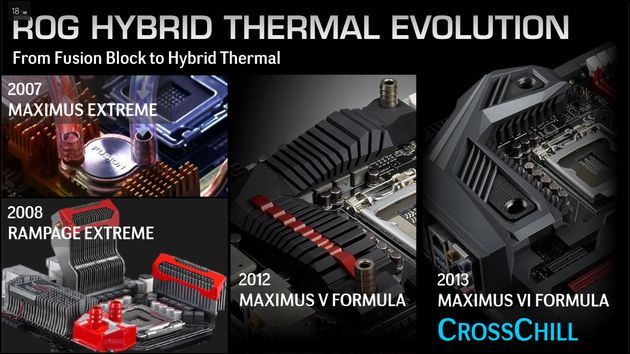

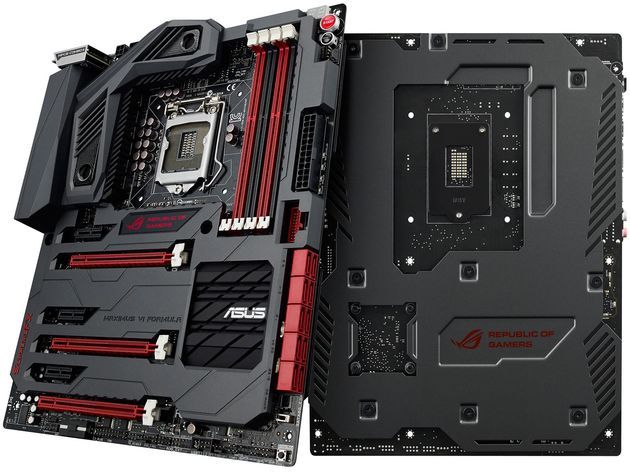

ASUS ROG Maximus VI Formula bazuje na laminacie formatu ATX i został utrzymany w czarno-czerwonych barwach. Za zasilanie procesora odpowiada 8-fazowa sekcja Extreme Engine Digi+, na którą składają się tranzystory NexFET, dławiki BlackWing oraz kondensatory 10K Black Metalic. Do jej chłodzenia wykorzystano hybrydowy układ CrossChill z wydajnym radiatorem oraz blokiem wodnym ze złączkami G1/4 – w drugim przypadku temperatura sekcji zasilania jest niższa nawet o 23 stopnie Celsjusza.
Dla pamięci operacyjnej udostępniono cztery banki, które obsługują 2-kanałowe zestawy pamięci DDR3 o łącznej pojemności do 32 GB i taktowaniu 3100 MHz. Obok nich znalazły się również punkty pomiarowe napięć, przyciski do włączania i restartowania komputera oraz wyświetlacz diagnostyczny kodów POST.
Karty rozszerzeń można montować w trzech złączach PCI-Express 2.0 x1 i trzech PCI-Express 3.0 x16 (działające trybie x16 lub x8/x8 lub x8/x8/x4) – w przypadku wykorzystania większej liczby kart graficznych (np. w trybie AMD 3-way CrossFireX lub Nvidia SLI) wymagane jest podłączenie dodatkowej wtyczki zasilającej typu MOLEX.

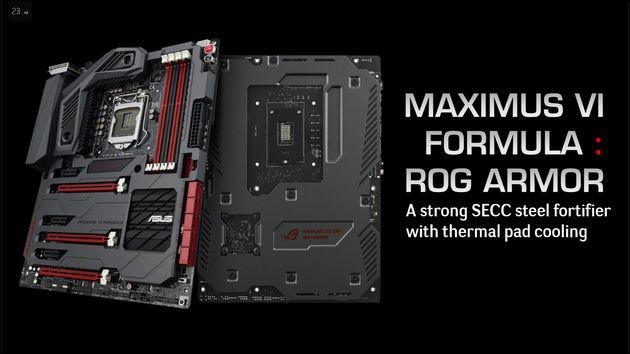

Poniżej umieszczono chipset Intel Z87, dziesięć gniazd SATA 6 Gb/s, złącze do wyprowadzenia dwóch portów USB 3.0 oraz dwa przyciski – jeden z nich umożliwia szybsze uruchamianie komputera (FAST_BOOT), a drugi pozwala uruchomić tryb UEFI bez konieczności używania klawiatury (DirectKey). Prawie cały awers laminatu pokryto obudową ROG Armor z tworzywa sztucznego ABS, natomiast na rewersie zainstalowano płytkę wzmacniającą Fortifier ze stali SECC.

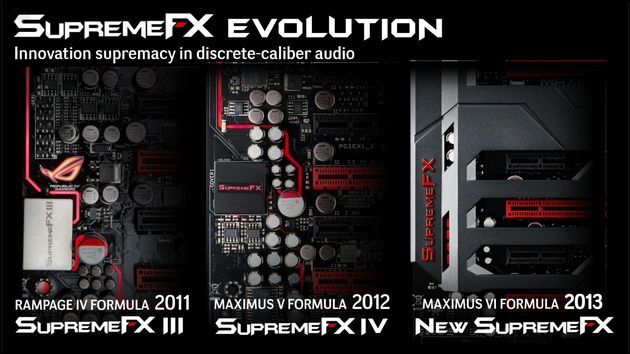

Na uwagę zasługuje również zintegrowana karta dźwiękowa SupremeFX Formula z filtrem EMI (przeciw zakłóceniom elektromagnetycznym) oraz wysokiej jakości kondensatorami WIMA i ELNA. Ponadto producent zastosował tutaj przetwornik analogowo-cyfrowy Cirrus Logic CS4396 o współczynniku SNR (stosunek sygnału do szumu) 120 dB oraz wzmacniasz słuchawkowy TPA6120A2 do 600Ω.
Z tyłu udostępniono dwie interesujące rzeczy – pierwszą z nich jest moduł mPCIe Combo II z kartą Wi-Fi 802.11ac/Bluetooth 4.0 i miejscem na dysk SSD typu M.2, natomiast drugą gigabitowa karta sieciowa Intel I217 z technologią GameFirst II zmniejszającej opóźnienia w grach sieciowych.
Specyfikacja płyty głównej ASUS ROG Maximus VI Formula:
- format: ATX
- podstawka: LGA 1150
- chipset: Intel Z87
- pamięć RAM: 4x DDR3 8 GB 3100 MHz
- złącza dla kart rozszerzeń: 3x PCI-Express 3.0 x16, 3x PCI-Express 2.0 x1
- złącza dla dysków i napędów: 10x SATA 6 Gb/s
- złącza na tylnym panelu:
- cztery porty USB 2.0
- sześć portów USB 3.0
- wyjścia HDMI i DIsplayPort
- karta sieciowa Intel I217 z technologią GameFirst II
- złącza audio 8-kanałowej karty dźwiękowej SupremeFX Formula z optycznym wyjściem S/PDIF
- moduł mPCIe Combo II z kartą Wi-Fi 802.11ac/Bluetooth 4.0 i miejscem na dysk SSD typu M.2
Niestety jeszcze nie wiadomo kiedy i w jakiej cenie opisywana konstrukcja trafi do sprzedaży. Poniżej możecie zobaczyć krótką prezentację tej konstrukcji.
Źródło: ASUS, ASUS ROG
