ASUS Sabertooth Z87 – szablastozębna płyta dla Intel Haswell

Już momencie premiery serii Sabertooth (ang. Szablastozęby), modele tej rodziny wzbudziły wielkie zainteresowanie odbiorców. Wyposażone w charakterystyczną "zbroję", która jest w rzeczywistości obudową termalną, już na pierwszy rzut oka wyróżniają się pośród innych konstrukcji. Zamierzeniem firmy ASUS było stworzenie solidnej podstawy dla platformy roboczej. Obudowa na płytce drukowanej chroni płytę przed uszkodzeniami, kurzem, a równocześnie wspomaga odprowadzanie ciepła, co ma służyć stabilności i bezawaryjnemu działaniu produktu.

ASUS Sabertooth Z87

Wraz z pojawieniem się podstawki LGA 1150 (procesory Intel Haswell) i nowych układów logiki Intel Z87 nie mogło zabraknąć nowego modelu z tej serii. Już sam nowy chipset daje spore możliwości, a konstrukcja płyty została jeszcze bardziej  dopieszczona. Jeśli zamierzasz stworzyć platformę roboczą bazującą na procesorze Intel Haswell powinieneś zapoznać się z możliwościami ASUS Sabertooth Z87.

Jeśli interesuje cię jakie nowości wprowadził ASUS w płytach głównych serii 8x, nie omieszkaj zajrzeć do naszego artykułu Nowe płyty ASUSA gotowe na procesory Intel Haswell.

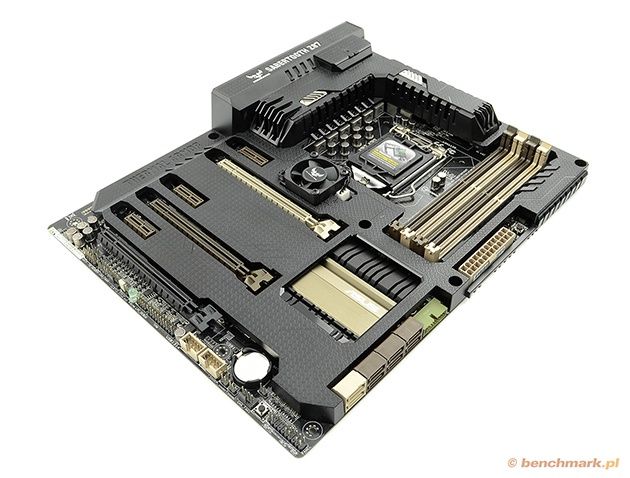

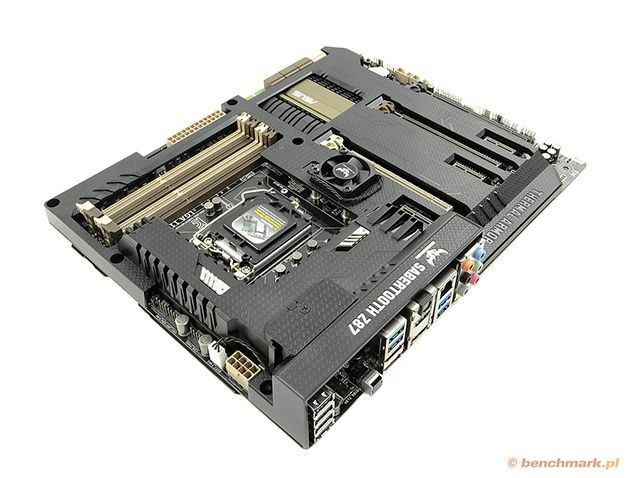

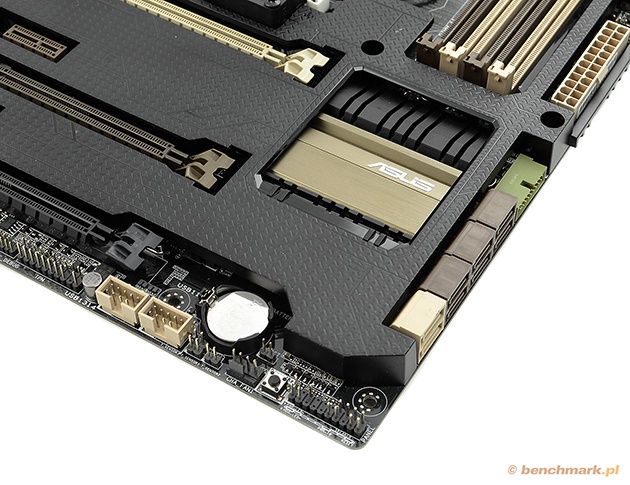

Charakterystyczna obudowa termalna wciąż robi duże wrażenie. Firma ASUS wprowadziła do jej konstrukcji kilka innowacji jak choćby TUF Fotifier (wzmocniona konstrukcja od spodu płyty) czy też Flow Valve – zawór, który pozwala na zmianę cyrkulacji powietrza w radiatorze sekcji zasilania. Zamknięcie lub otwarcie zaworu sprawdza się lepiej w zależności od zastosowanego systemu chłodzenia (powietrze lub ciecz).

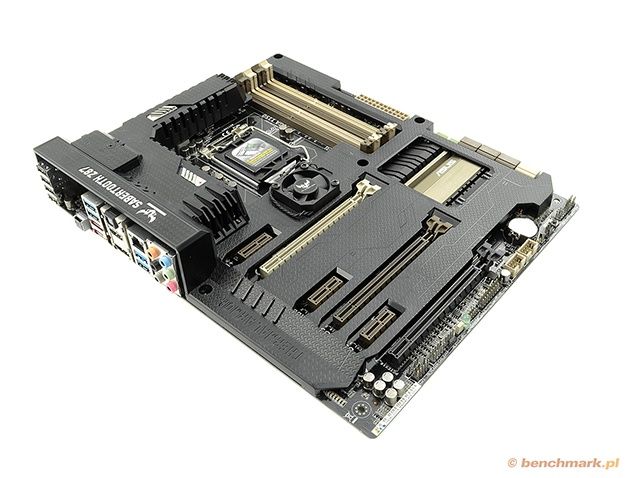

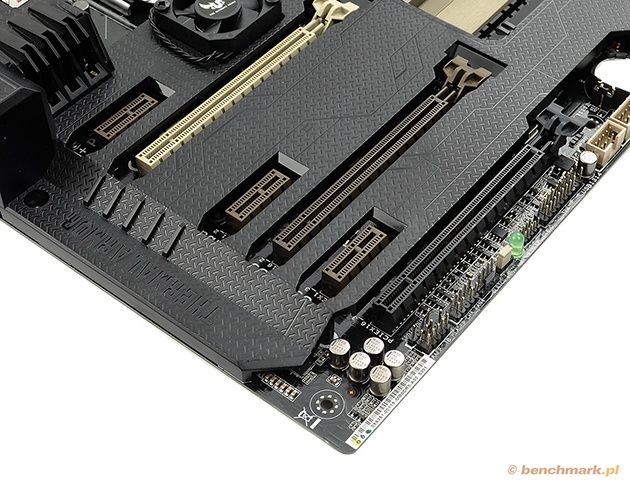

Sabertooth Z87 została wyposażona w trzy sloty PCI Express x16 (dwa pierwsze działają z pełną prędkością, a trzeci maksymalnie x4) oraz trzy sloty PCI Express x1. Nad slotami widać zainstalowany wentylator, który dodatkowo dba o odpowiednią cyrkulację powietrza.

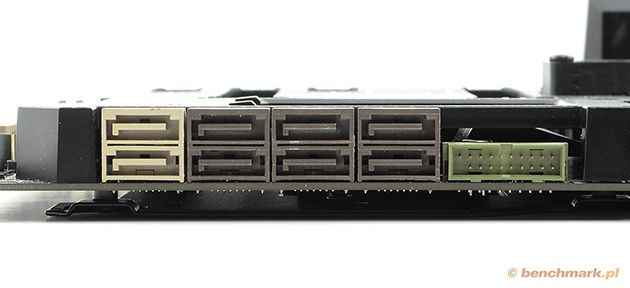

Płyta ma osiem portów SATA III (6 Gb/s). Brązowe (jest ich sześć) są obsługiwane przez układ logiki Z87, a dwa pozostałe (beżowe) przez dodatkowy kontroler ASMedia ASM1061. Płytę wyposażono w jeszcze jeden taki kontroler, który zajmuje sie obsługą dwóch portów eSATA III dostępnych na tylnym panelu.

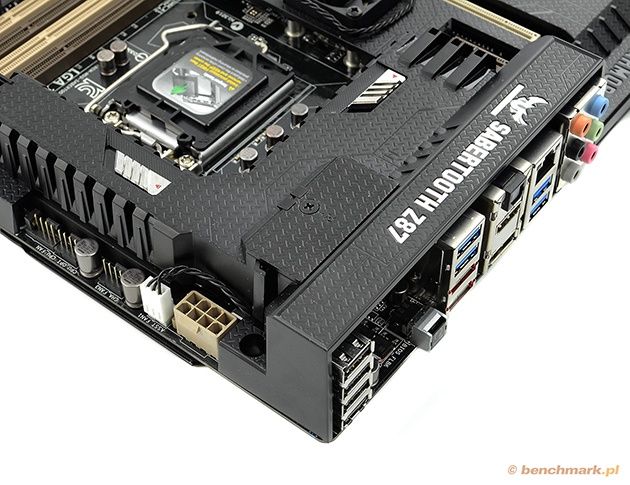

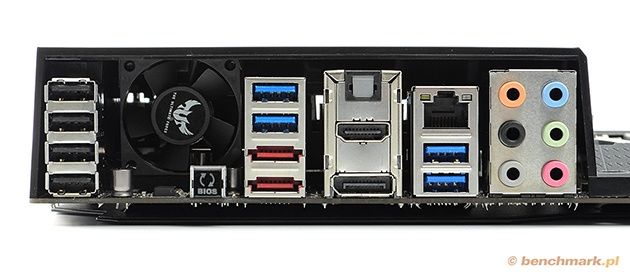

Na tylnym panelu znajdziemy cztery porty USB 2.0 (czarne), cztery porty USB 3.0 (niebieskie), dwa porty eSATA w wersji 6 Gb/s (czerwone), dwa wyjścia obrazu (DP i HDMI), jeden port LAN (kontroler firmy Intel), optyczne wyjście dźwięku S/PDIF oraz sześć portów mini-jack do obsługi audio. Za przyciskiem do flashowania UEFI BIOS czai się jeszcze jeden wentylatorek – oczywiście nie ma problemu z jego opcjonalnym demontażem.

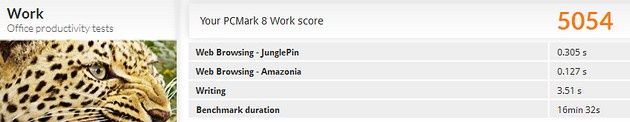

W testach wydajnościowych wykorzystujemy najnowszą wersję programu PCMark o numerze 8. PCMark 8 został wyposażony w kilka unikalnych cech, które odróżniają go od poprzedników.

Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny. Wkrótce znajdzie się tam również PCMark 8.

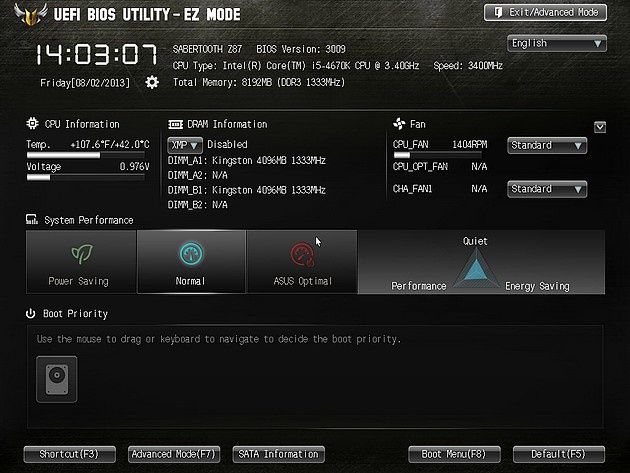

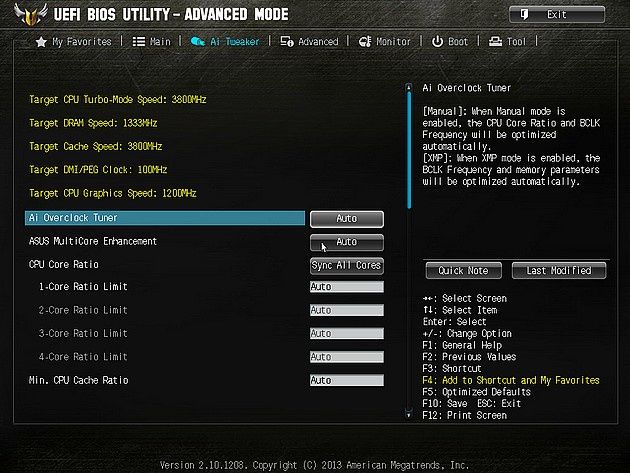

UEFI BIOS płyt Sabertooth różni się kolorystyką od UEFI płyt Asusa innych rodzin (np. ROG), ale poza tym to ten sam interfejs w doskonale znanym i dopracowanym układzie. Każdy użytkownik który miał styczność z UEFI Asusa przyzna, że trudno mu cokolwiek zarzucić – chociaż byłoby fajnie, gdyby producent wprowadził już do tego interfejsu obsługę wyższych rozdzielczości obrazu.

Pomimo, że procesory Intel Haswell nadal są produkowane w procesie o wymiarze 22 nm, wbudowano w nie kolejne mechanizmy oszczędzania energii, dzięki czemu mogą błyszczeć niskim poborem mocy.

Nawet przy aplikacjach wykorzystujących w pełni cztery rdzenie Core i5-4670K pobór energii nie przekracza 100 W. Dopiero ostre włączenie się do akcji karty graficznej powoduje znaczy wzrost zapotrzebowania na moc.

Płyty Sabertooth to unikalne konstrukcje, które radują serce każdego entuzjasty sprzętu. Sabertooth Z87 - co zrozumiałe - jest aktualnie najbardziej dopracowaną konstrukcją z tej rodziny, posiadającą największą liczbę udogodnień i ulepszeń. Warto wspomieć, że wraz z premierą płyt głównych dla układów Intel Haswell, ASUS wprowadził na rynek całkowicie nowego przedstawiciela tej rodziny, czyli model Gryphon. Gryphon jest pierwszą płytą z serii Sabertooth w formacie micro ATX, do której obudowę termalną można dokupić oddzielnie.

Sabertooth Z87 w odróżnieniu od swoich poprzedników została wyposażona w "zbroję" zarówno na wierzchu, jak i pod spodem. Metalowy stelaż od dołu ma usztywniać płytę chroniąc ja przed wyginaniem oraz dodatkowo odprowadzać ciepło z tej strony. Wraz z płytą nadchodzi również kolejna odsłona technologii Thermal Radar – płyta jest wyposażona w cały system czujników, który dba o to, by temperatury były zawsze pod kontrolą. Zawór Flow Valve to miły dodatek dla osób zainteresowanych montażem chłodzenia wodnego.

Aktywne chłodzenie płyty może budzić obawy, czy Sabertooth Z87 nie jest hałaśliwy. Wentylatorki działają jednak bardzo cicho, a w razie potrzeby nie ma żadnego problemu z ich demontażem. Całość uzupełniają plastikowe zaślepki przeciwkurzowe na wszystkie porty.

Sabertooth Z87 to doskonała podstawa dla platformy roboczej. Wyposażona w wysokiej jakości podzespoły i obudowę termalną z oby stron, powinna służyć przez długie lata, oferując wysoką stabilność i odporność na czynniki zewnętrzne. Nasuwa się pytanie, jak wielu użytkownikom realnie przydadzą się udogodnienia w rodzaju Thermal Armor. Oczywiście są one przydatne – zdarzało nam sie widzieć płyty główne przykręcone do obudowy w ten sposób, że były one wygięte – ale płyta główna zamknięta w obudowie rzadko jest narażona na uszkodzenia z powodu czynników zewnętrznych. Jeśli jednak szukasz dobrze wyposażonej, "pancernej" płyty z dodatkową, pięcioletnią gwarancją i obłędnym wyglądem, nie mogłeś lepiej trafić.
