QNAP TS-677 – NAS, który może wszystko

Przechowywanie danych, funkcje muzyczne, fotograficzne i wideo w 4K, skalowalność powierzchni dyskowej i cała gama dysków do montażu. Podłączenie dodatkowych kart rozszerzeń, w tym kart grafiki i Ethernet. Do tego 6-rdzeniowy procesor AMD Ryzen i 64 GB pamięci RAM. Taki jest QNAP TS-677. Pierwszy NAS oparty o procesor AMD Ryzen. Z nim można zrobić wszystko - zarówno w niewielkiej firmie jak i dużym przedsiębiorstwie. Ma tylko jedną wadę.

Od kilku lat obserwujemy zjawisko wśród sieciowych pamięci masowych, w którym NAS-y przestały być tylko miejscem przechowywania danych. Ich rola zarówno w domowym zaciszu jak i w firmach i korporacjach jest znacznie większa. To wszystko przez dodatkowe usługi i możliwości jakie oferują NAS-y.

QNAP w tej dziedzinie jest niewątpliwie jednym z liderów. Prezentowane przez producenta rozwiązania zaskakują na każdym kroku a szeroki wybór modeli pozwala precyzyjne dopasować urządzenie do potrzeb.

Apetyt rośnie w miarę jedzenia i gdy już poznamy możliwości QNAP-ów okazuje się, że rozwiązania bez problemu mogą zastąpić kilka czy nawet kilkanaście urządzeń zarządzanych z poziomu jednej konsoli QTS. Takim urządzeniem jest QNAP TS-677 – NAS nie uznający kompromisów, wyposażony w odpowiednie podzespoły i skalowalną powierzchnię sprosta wielu wymaganiom. Zrobi to, na co masz ochotę. No może poza kawą.

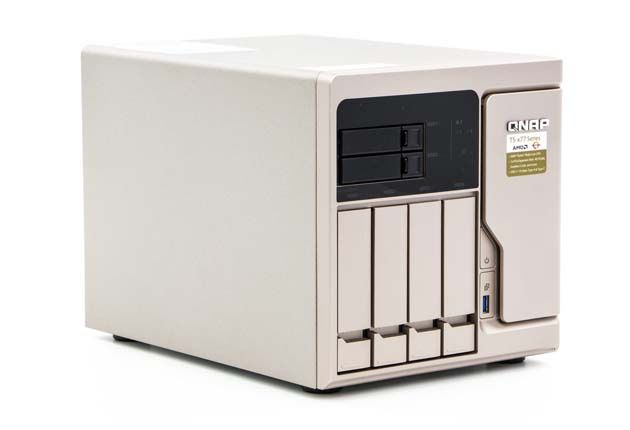

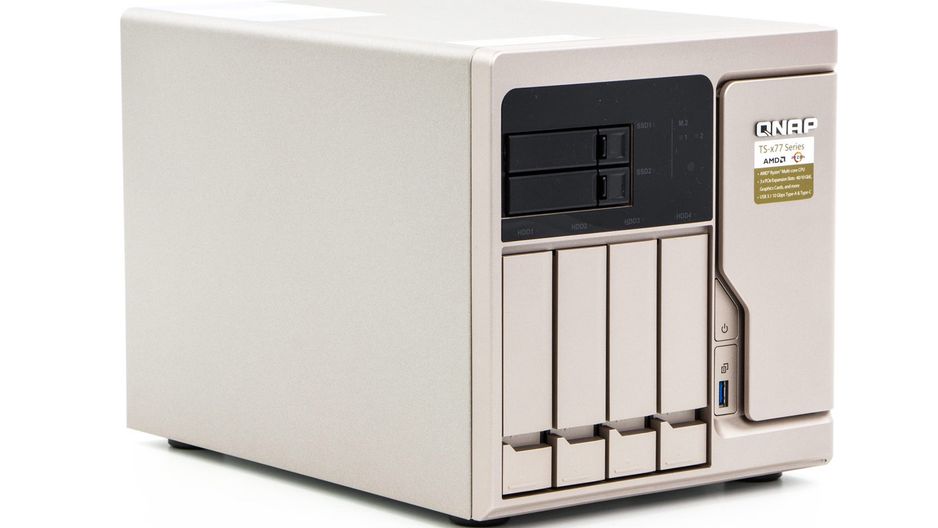

Pierwsze spotkanie z TS-677 to dwa zaskoczenia – kolor i waga.

QNAP co jakiś czas powraca do zmiany kolorystyki swoich produktów. By nie była to zawsze czerń obecna w domowych rozwiązaniach znajdziemy także białe modele. Z kolei w urządzeniach dla małych firm zdarza mu się popełnić obudowy serwerów w kolorze złotym. Tak było z serią TVS-x63 i prezentowanym w serwisie modelem TVS-463.

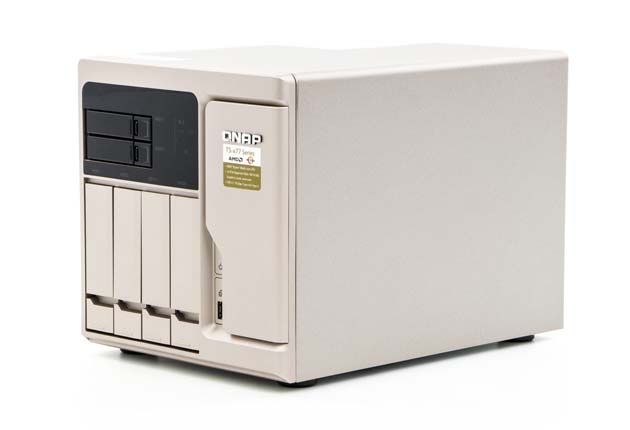

W QNAP-ie TS-677 powraca ta sama złota kolorystka obudowy. Stylistyka do złudzenia przypomina rozwiązania serii TVS-x82 zaprezentowane w maju 2016 roku. A półtora roku później światło ujrzała seria TS-x77 z modelami: TS-677, TS-877 oraz TS-1277.

Drugim zaskoczeniem jest waga urządzenia. O ile 4-dyskowe QNAP-y ważą około 4-5 kilogramów o tyle TS-677 to blisko 8 kilogramowe „maleństwo”. To prostopadłościenna konstrukcja typu tower o wymiarach 231,9 x 224,9 x 319,8 mm. Zatem mamy do czynienie z dość dużym; w porównaniu z klasycznymi 4-dyskowymi jednostkami; serwerem NAS.

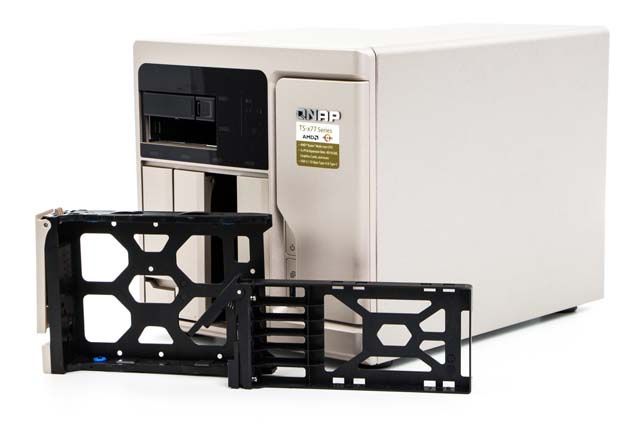

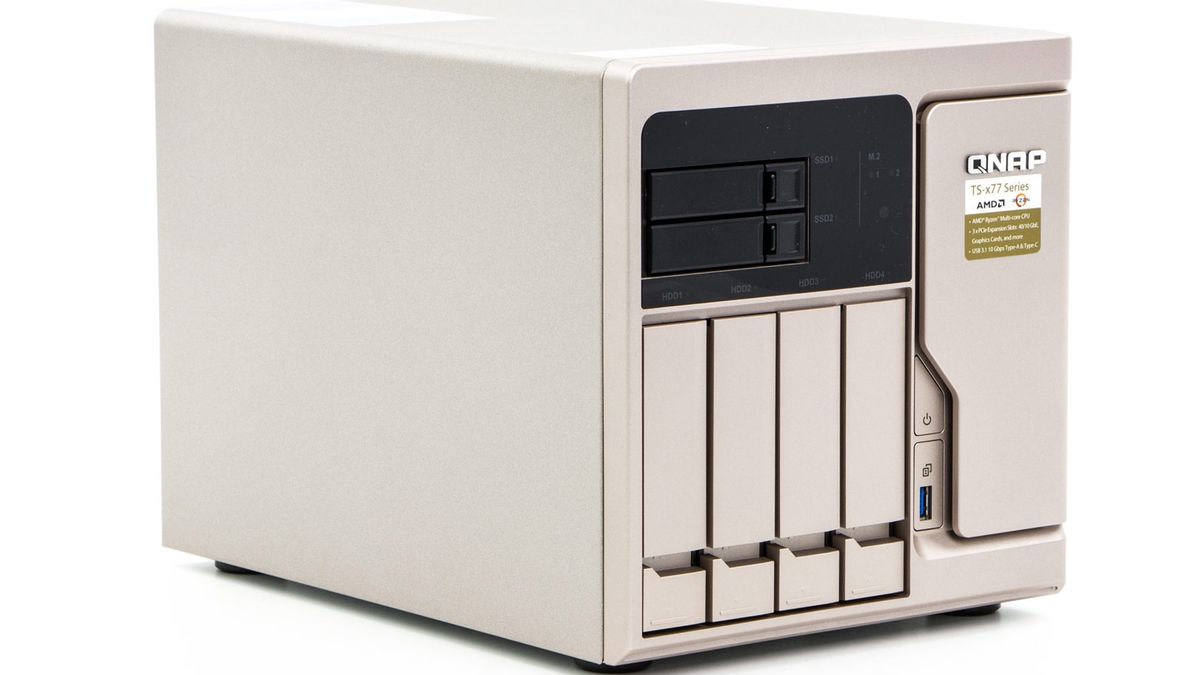

Przyjrzyjmy się bliżej zewnętrznym rozwiązaniom zastosowanym w TS-677. Serwer został wyposażony w 4 kieszenie hot swap na dyski 3,5 cala SATA, które montujemy bez użycia narzędzi. Opcjonalnie do sanek dyskowych można zamontować nośniki 2,5 cala SATA lub SSD. Tym razem musimy już posiłkować się dołączonymi do zestawy wkrętami.

Jednak 4 kieszenie to nie wszystko. Kolejna niespodzianka czeka na nas na kontrastującym czarnym panelu przednim gdzie prócz wskaźników pracy dysków znalazło się miejsce na 2 kieszenie na nośniki SATA/SSD o rozmiarze 2,5 cala. Rozwiązanie to jest znane ze wspomnianej serii TVS-x82 oraz NAS-ów z interfejsami Thunderbolt TS-x82T.

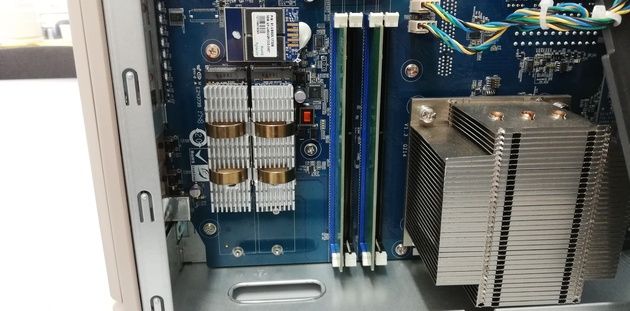

Mało? A co powiecie na dwa dodatkowe gniazda M.2 SATA wewnątrz obudowy serwera? Taką właśnie niespodziankę przygotował QNAP w modelu TS-677. Zamontujemy w nich 2 nośniki 2240, 2260, 2280 lub 22110. Zatem w niewielkim pudełku znalazło się miejsce aż na 8 dysków. Do nośników M.2 producent dołącza specjalne radiatory, które w prosty sposób możemy zamontować na dyskach. Służą one odprowadzaniu nadmiaru ciepła

Z punktu widzenia przechowywania i podwyższenia wydajności to idealne rozwiązanie sprzętowe do różnego rodzaju zastosowań. Na 4 klasycznych nośnikach SATA możemy przechowywać dane. Z kolei nośniki SSD można wykorzystać do przyspieszenia pamięci podręcznej lub Qtier. Dyski M.2 mogą posłużyć np. jako szybka przestrzeń dyskowa dla wirtualizacji.

Powróćmy jednak do prezentacji zewnętrznych interfejsów a o możliwościach rozbudowy powiemy za chwilę. Front NAS-a został także wyposażony w przycisk zasilania i port USB 3.0 typ A z przyciskiem One-Touch. Boki urządzenia to już klasyczna konstrukcja wykonana z blachy.

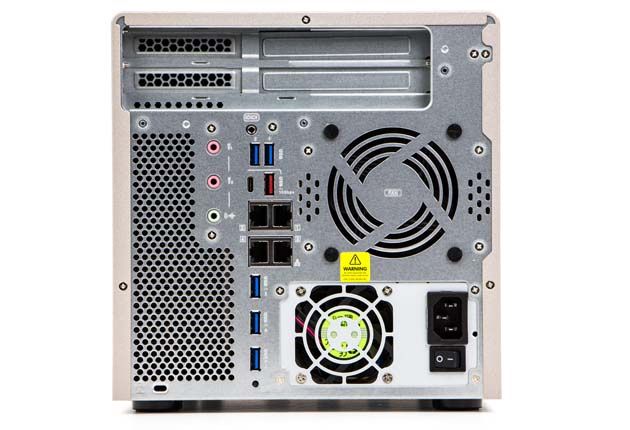

Wszechstronność serwera NAS można także dostrzec na tylnym panelu. Znajdziemy tu gniazda audio 3,5 mm (wyjście liniowe,  2 gniazda mikrofonowe) a we wnętrzu niewielki głośnik. Z klasycznych interfejsów do dyspozycji mamy aż 5 portów USB 3.0 oraz 2 USB 3.1 w tym jeden typu C drugi typu A. Komunikacja z siecią LAN może odbywać się przy użyciu 4 gigabitowych interfejsów sieciowych Ethernet.

Zestaw 8 dysków, mnogość portów USB i porty audio czy czegoś zabrakło? Producent nie przewidział portu HDMI, zatem podłączenie QNAP-a do odbiornika TV i wykorzystanie go jako pełnoprawny komputer z użyciem Linux Station nie będzie raczej możliwe. Nieobecny jest pakiet HybridDesk Station oraz co za tym idzie technologia QvPC. Nie jest niedopatrzenie ze strony producenta gdyż jak się za chwilę przekonamy w QNAP-ie jest możliwość wyświetlania obrazu i wykorzystania mocy obliczeniowej kart grafiki.

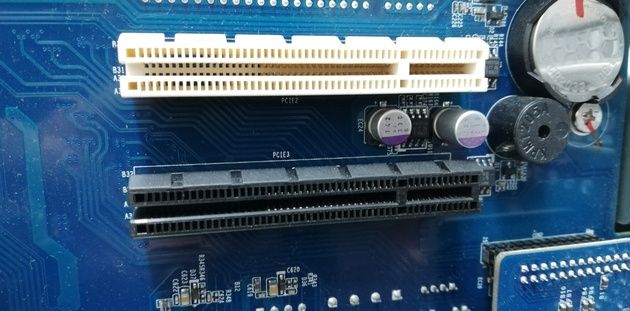

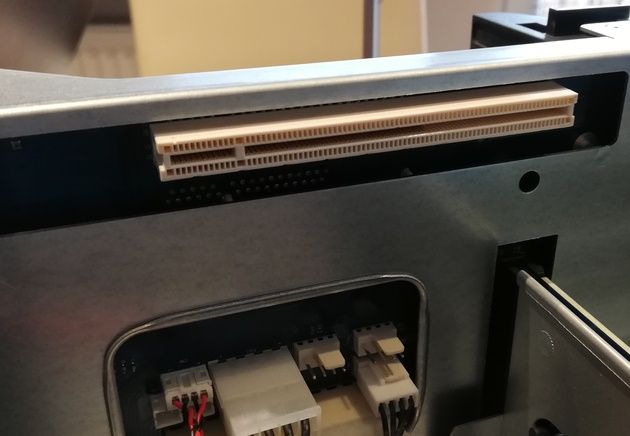

We wnętrzu NAS-a znajdziemy sloty PCIe. Dokładniej mamy do dyspozycji slot PCIe 3.0 x4 oraz x8 a także PCIe 2.0 x4. Do gniazd PCIe możemy podłączyć wiele kompatybilnych kart rozszerzeń, które ułatwią obsługę NAS-a, zwiększą jego możliwości lub po prostu sprawią, że system będzie bardziej wydajny. Tu kolejny dowód na wszechstronność QNAP-a TS-677 i niezwykłe elastyczne podejście do konfiguracji i rozbudowy.

Gdyby 8 nośników danych było niewystarczającą przestrzenią dyskową możemy ją rozszerzyć na dwa sposoby wykorzystujące dodatkowy sprzęt:

• Jednostki rozszerzające podłączane z wykorzystaniem portów USB 3.0 typu B. Do dyspozycji mamy pięciodyskową jednostką UX-500P oraz UX-800P. QNAP TS-677 może obsłużyć do dwój jednostek. Zatem liczba zatok dyskowych może wzrosnąć aż do 24!
• Jeśli zależy nam na jeszcze większej szybkości i pojemności możemy skorzystać z zupełnie innego rozwiązania kompatybilnego z TS-677. To moduł rozszerzający przestrzeń dyskową o kolejne 10 dysków - REXP-1000 Pro. Obudowa wspiera zarówno dyski SSD jak i SATA i SAS, komunikuje się z NAS-em z wykorzystaniem interfejsu SAS 6 Gbps. QNAP TS-677 pozwala na podłączenie do 4 takich jednostek dzięki czemu niewielkie rozwiązanie QNAP-a rozrasta się o 40 dysków!

Chwileczkę! Wspomnieliśmy o połączeniu REXP-1000 Pro z użyciem interfejsów SAS. Ale przecież TS-677 ich nie posiada. Bez obaw. Czas przypomnieć sobie o slotach PCIe. To dzięki nim zamontujemy kompatybilną kartę SAS – QNAP SAS-12G2E i podłączymy do serwera. Oprócz komunikacji z wykorzystaniem interfejsów SAS mamy do dyspozycji:

• rozbudowę NAS-a o komunikację bezprzewodową AC2600 dzięki karcie QWA-AC2600
• rozbudowę o porty SFP+ i sieć 10 Gb – np. QXG-10G2SF-CX4, LAN-10G1SR
• rozbudowę o miedziane porty 10 GbE - LAN-10G2T-X550 lub porty gigabitowe - LAN-1G2T-I210
• rozbudowę o dodatkowe porty USB 3.1 - USB-U31A2P01
• rozbudowę o całą gamę dodatkowych interfejsów Ethernet i nośników M.2 z wykorzystaniem kart QM2
• rozbudowę o komunikację 40 Gb/s poprzez porty QSFP+ - LAN-40G2SF-MLX

Wspomnieliśmy przed chwilą, że QNAP nie posiada porty HDMI, który umożliwiłby wykorzystanie QvPC i przesyłania obrazu do zewnętrznych odbiorników. Tu kolejne zaskoczenie dla użytkowników sceptycznie podchodzących do systemów sieciowych pamięci masowych.

W QNAP-ie można zamontować karty grafiki serii AMD Radeon i NVIDIA, które prócz możliwości przekazania obrazu na ekran monitora pozwalają na zwiększenie wydajności systemu. Dotyczy to przede wszystkim wydajniejszego transkodowania ale także użycia kart w QvPC – HD Station, Linux Station, Container Station.

Z kolei dzięki GPU passthrough nastąpi podwyższenie wydajności przetwarzania grafiki w systemach zwirtualizowanych dzięki Virtualization Station. Listę kompatybilnych kart można znaleźć na stronie producenta. A biorąc pod uwagę obecność aż 3 gniazd PCIe niewielkiego QNAP-a można zoptymalizować pod kątem własnych wymagań i scenariuszy wykorzystania TS-677. Dodatkowo warto pamiętać, że NAS-em i jego niektórymi funkcjami można sterować przy użyciu opcjonalnego pilota RM-IR004.

Przyjrzyjmy się jeszcze bliżej konstrukcji wewnętrznej serwera. Oprócz wspomnianych slotów M.2 i gniazd PCIe NAS został wyposażony w jedne z najnowocześniejszych komponentów obliczeniowych.

W rodzinie TS-x77 producent w kooperacji z AMD wprowadził do oferty pierwszego NAS-a z procesorami AMD. W modelu TS-677 mamy do dyspozycji 6-rdzeniowy, 12-wątkowy procesor AMD Ryzen 5 1600 o taktowaniu bazowym 3,2 GHz, którego szybkość w trybie TurboCore wzrasta do 3,6 GHz. Oczywiście to procesor w wersji 64-bitowej z obsługa szyfrowania AES-NI. W uzupełnieniu informacji o procesorach warto dodać, że w modelach TS-877 oraz TS-1277 możemy wybrać modele z CPU AMD Ryzen 5 oraz Ryzen 7.

Jednostka obliczeniowa posiada dodatkowo do dyspozycji 5 GB pamięci DOM (na system QTS) oraz 8 GB pamięci RAM. Dzięki 4 gniazdom pamięci RAM DDR4 może zostać ona rozszerzona aż do 64 GB. Jednak bazowy zestaw TS-677 jest sprzedawany w wersji 8-gigabajtowej (2 kości po 4 GB).

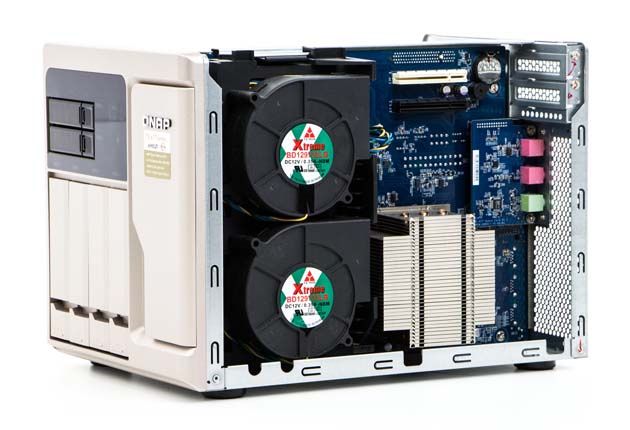

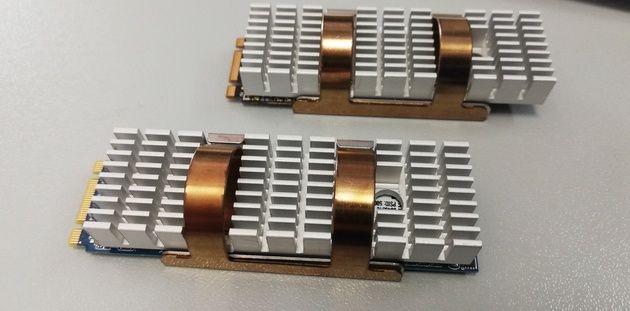

Mówiliśmy już o dodatkowych radiatorach na dyski M.2. Jednak cały system TS-677 nie jest chłodzony pasywnie. Na procesorze zajedziemy potężny radiator, z kolei przepływ powietrza usprawnia dwie turbiny wyposażone w 97-milimetrowe wentylatory.

Kolejny wentylator znajduje się z tyłu obudowy oraz w wewnętrznym zasilaczu. Pomimo tak rozbudowanego zestawu chłodzącego QNAP pracuje naprawdę bardzo cicho. Wyposażony w 4 dyski SATA WD Red jest praktycznie bezgłośny. Kulturę pracy można porównać z głośnością typowego komputera PC. Dopiero w momencie gdy macierz zostanie obciążona operacjami odczytu/zapisu da się słyszeć pracujące dyski.

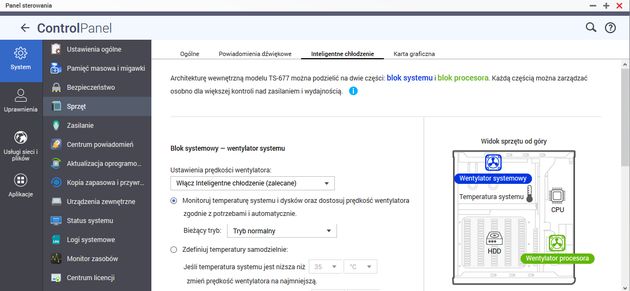

W trakcie typowej pracy szybkość wentylatorów turbin to około 750 obrotów na minutę. Z kolei wentylator w tylnej części obudowy obraca się blisko dwukrotnie szybciej. Szybkość wentylatorów; zarówno dla bloku procesora jak bloku systemowego; możemy regulować w QTS.

Dla uzupełnienia informacji o systemie TS-677 podajemy jego bardziej szczegółową specyfikację.

Zobaczmy co potrafi NAS z AMD na pokładzie.

Jeśli nasza decyzja o zakupie NAS-a została podjęta spontanicznie i staliśmy się szczęśliwymi posiadaczami urządzenia, to w tym miejscu jest dobry moment by zastanowić się nad jego odpowiednim wykorzystaniem. System operacyjny QTS w tym zakresie daje nam ogromną elastyczność i niezwykłą konfigurowalność.

Sposób wykorzystania urządzenia będzie zależał od nas. Dla jednych będzie to centrum danych, dla innych wygodna platforma multimedialna. Osoby ścisłej związane z sieciami z pewnością docenią wieloportowe rozwiązania Ethernet. Administratorzy i deweloperzy zaczną zacierać ręce na myśl o wirtualizacji, konteneryzacji i ogromnej liczbie pakietów.

Zanim jednak rozpoczniemy przygodę z NAS-em konieczna będzie instalacja systemu QTS w wersji 4.3.5. Użytkownicy QNAP-ów już od kliku miesięcy mogli testować nowe możliwości QTS 4.3.5 w wersji beta. A zmian jest naprawdę wiele. Wśród nich kilka najważniejszych:

• definiowany programowo over-provisioning SSD
• przywracanie danych z przechowywanych zdalnie migawek
• elastyczna konfiguracja i konwersja woluminów
• zwiększenie wydajności VJBOD dzięki iSER
• zmodernizowany i bardziej intuicyjny wirtualny switch
• rozbudowane wsparcie dla SmartNIC
• protokół VPN QBelt
• nowe Notification Center
• Security Counselor - sprawdza QNAP NAS pod kątem ewentualnych problemów z bezpieczeństwem

Więcej informacji o nowym QTS 4.3.5 można znaleźć na stronie producenta.

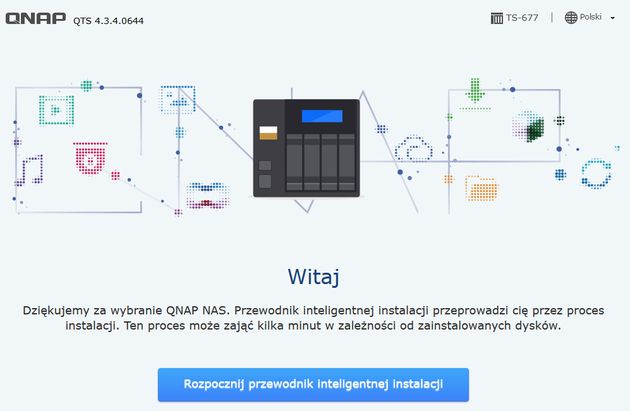

Po zalogowaniu do systemu możemy przystąpić do konfiguracji systemu. W jaki sposób wykreujemy przestrzeń, jak NAS będzie funkcjonował w sieci i jak przydzielimy uprawnienia zależy tylko i wyłączenie od nas i naszych potrzeb. Scenariuszy może być tysiące i w praktyce każda instalacja będzie inna.

Zobaczmy główne elementy systemu QTS. Po pierwsze warto zwrócić uwagę na konfigurację przestrzeni dyskowej – w zależności od potrzeb możemy tworzyć Pule dyskowe a na nich wolumeny. W przypadku puli dyskowych mamy do dyspozycji macierze:

• RAID 0
• RAID 1
• RAID 5
• RAID 6
• RAID 10
• RAID 50
• RAID 60
• JBOD
• Dyski pojedyczne

Oczywiście kieszenie dyskowe są wyposażone w mechanizm hot swap także można je wymieniać podczas pracy system. Warto jednak pamiętać, że w przypadku JBOD, dysków pojedynczych i RAID 0 wyjmowanie dysków podczas pracy uszkodzi pule dyskowe.

Kolejną funkcją, w którą został wyposażony QNAP jest funkcja hot spare. To rozwiązanie pozwalające na przypisanie do puli dysków nośników zapasowych, które nie są aktywnymi członkami danej puli. W przypadku awarii dysku w puli zostaje aktywowany dysk hot spare i macierz zostanie przebudowana.

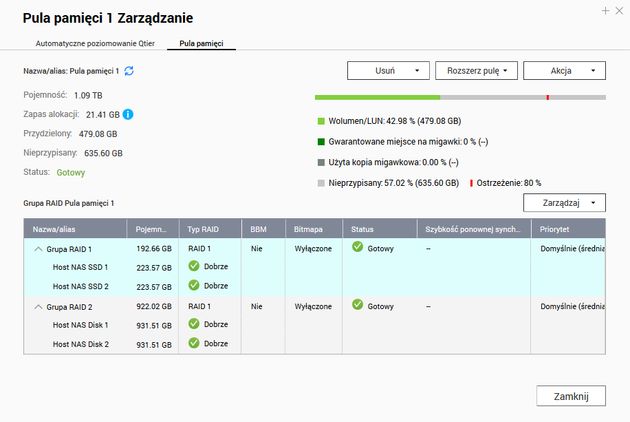

Biorąc pod uwagę stosowane nośniki danych możemy utworzyć klasyczny system NAS złożony tylko z dysków SATA 3,5 i 2,5 cala. To idealne rozwiązanie dla osób potrzebujących dużej przestrzeni dyskowej. Ciekawszym rozwiązaniem jest wykorzystanie dwóch mechanizmów poprawiających wydajność NAS-a:

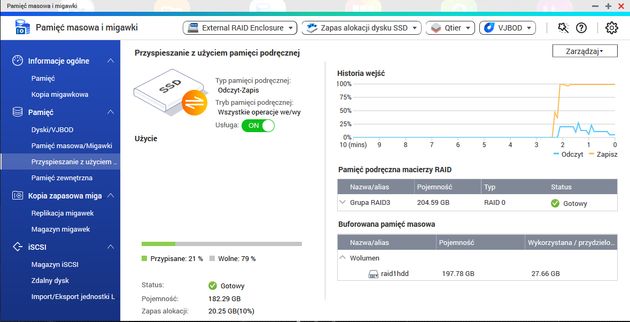

• Przyspieszenie pamięci podręcznej – to funkcja pozwalająca na utworzenie pamięci podręcznej z szybkich dysków SSD, które zwiększą wydajność odczytu i zapisu na serwerze. Do prawidłowego działania niezbędna jest obecność co najmniej jednego dysku SSD.

• Technologia Qtier 2.0 umożliwia agregowanie do puli różnych typów dysków twardych SSD, SATA czy SAS. Dzięki temu dane, które są często używane są przenoszone automatycznie na szybkie nośniki z koli dane używane rzadziej znajdą swoje miejsca na wolniejszych nosnikach np. SATA. Tworząc pulę z technologa Qtier w pierwszej kolejności wybieramy nośniki SSD/SAS w drugiej SATA i konfigurujemy pulę jak klasyczną macierz. Domyślnie pula z Qtier jest widoczna jako jedna pula ale za to z dwoma grupami RAID.

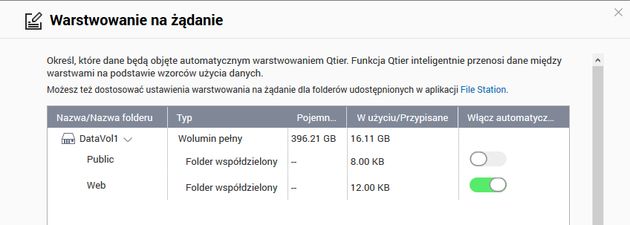

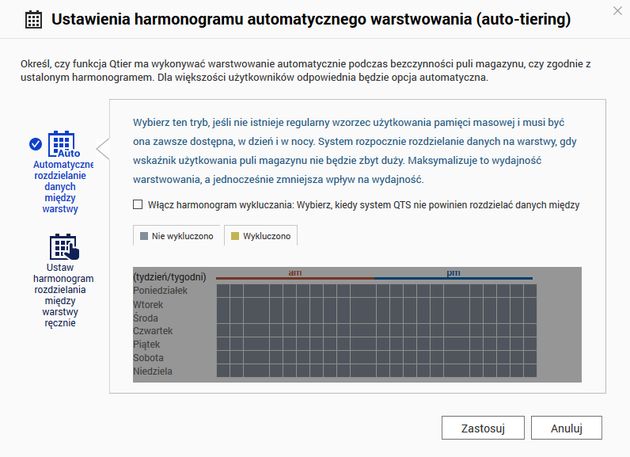

QNAP w Qtier 2.0 przewidział jeszcze jedną rzecz – warstwowanie na żądanie. Qtier można wyłączyć dla określonych folderów czy jednostek LUN. Dlaczego? To doskonałe rozwiązanie ułatwiające kontrolowanie stanu Qtier dla poszczególnych wolumenów i zasobów.

Dla przykładu aktywny Qtier dla wolumenu z folderem gdzie przechowujemy filmy i często z nich korzystamy szybko może zapełnić się niepotrzebnymi danymi. A przecież tego typu dane mogą być przechowywane na nośnikach SATA. Dodatkowo proces warstwowania możemy kontrolować z użyciem harmonogramów.

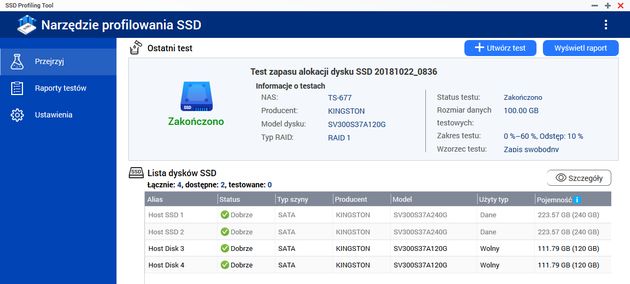

Do zestawu technologii przyspieszających operacje plikowe i dyskowe należy jeszcze dołączyć jeden element jakim jest profilowanie dysków SSD. Dzięki niemu użytkownicy mogą sprawdzić działanie swoich dysków SSD. Narzędzie do profilowania SSD wyświetla zalecane ustawienia dodatkowej przestrzeni over-provisioning. Oczywiście over-provisioning jest określany przez producenta, jednak dzięki QTS można dodatkowo ustawić przestrzeń dla alokacji nadmiarowej. Dzięki temu można uzyskać odpowiednią wydajność i wydłużyć czas użytkwoania nośników SSD.

Po utworzeniu pul dyskowych pora na tworzenie wolumenów. Tu także QNAP oferuje dużą elastyczność. Mamy do dyspozycji 3 typy wolumenów:

• Wolumen statyczny – przydzielane jest miejsce na stałe z całej powierzchni dyskowej. Wolumen taki cechuje się wyższą wydajnością ale nie obsługuje migawek czy jednostek LUN opartych na sektorach
• Wolumen pełny – wolumen utworzony ze wstępnie przydzielonego miejsca z puli. Wolumen obsługuje migawki i możliwość rozszerzania powierzchni
• Wolumen uproszczony – alokuje powierzchnię stopniowo do zadeklarowanej wartości. To idealne rozwiązanie dla wielu wolumenów i elastycznego przydziału powierzchni dyskowej

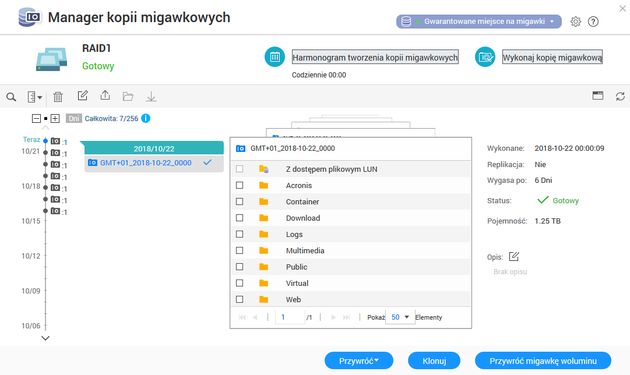

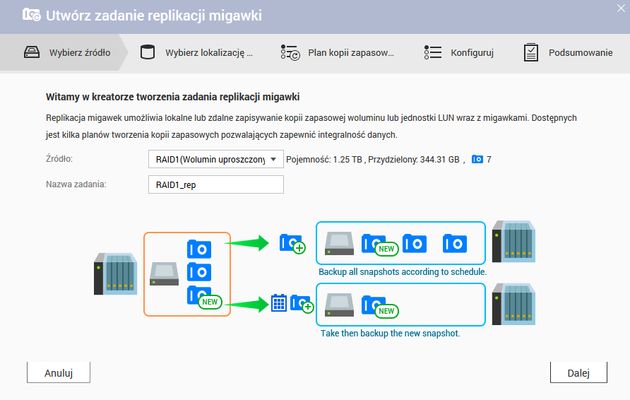

Dodatkowym plusem wolumenów pełnych i uproszczonych jest funkcja tworzenia migawek. Migawki są zapisem stanu wolumenu lub jednostki LUN w określonym punkcie czasu. Proces ochrony odbywa się na poziome sektorów. Dzięki temu w błyskawiczny sposób można przywrócić określone zasoby np. po ich przypadkowym usunięciu czy awarii.

By zwiększyć bezpieczeństwo przechowanych migawek możemy dodatkowo wdrożyć replikację migawek. Funkcja replikacji pozwala na zapisywanie ich na innym serwerze NAS. Co ważne zapisywane są tylko wprowadzone zmiany.

Przy okazji omawiania funkcji sprzętowych wspomnieliśmy o wielu możliwościach rozszerzania powierzchni dyskowej za przy użyciu jednostek czy kart z portami M.2. Jednak to nie wszystkie okazje do rozbudowy pojemności NAS-a. W TS-677 znajdziemy jeszcze dwa mechanizmy „programowe” Jednym z nich jest VJBOD. Funkcja wirtualnej grupy JBOD umożliwia podłączenie do 8 dodatkowych serwerów QNAP i korzystanie z ich wolnej przestrzeni.

Zaletą VJBOD oraz wykorzystania kompatybilnych kart sieciowych jest aktywna technologia iSER (iSCSI i RDMA) umożliwiająca pomijanie standardowych sterowników sieciowych i bezpośrednią komunikację np. hypervisora (np. VMware) i pamięci masowej.  W przypadku gdy nie zostanie spełniona kompatybilność iSER system połączy się z wykorzystaniem protokołu TCP.

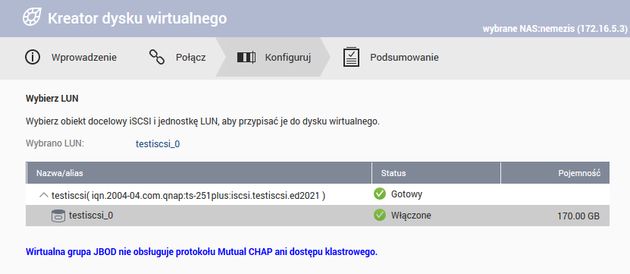

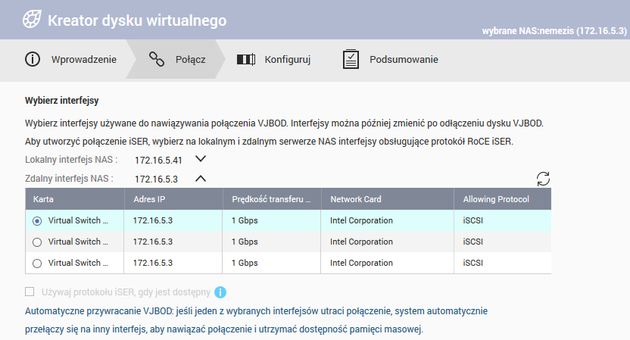

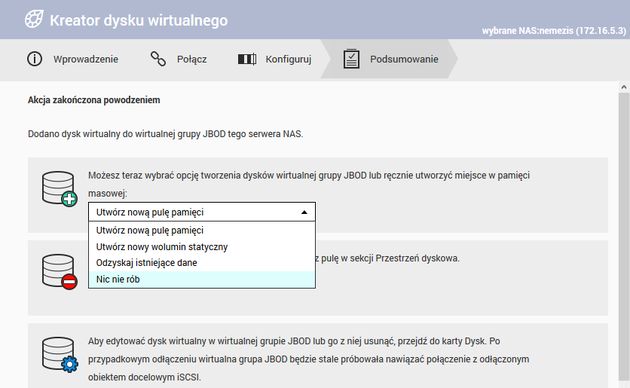

Po utworzeniu jednostki LUN iSCSI na zdalnym serwerze NAS wprowadzamy informacje o jego poświadczeniach i wybieramy utworzoną jednostkę LUN dla VJBOS. Następnie tworzymy nową pulę pamięci dyskowej oraz wolumen dyskowy.

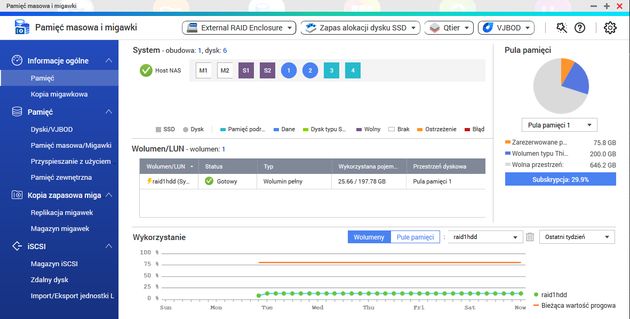

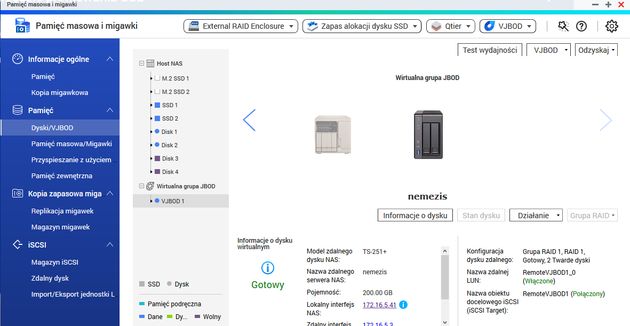

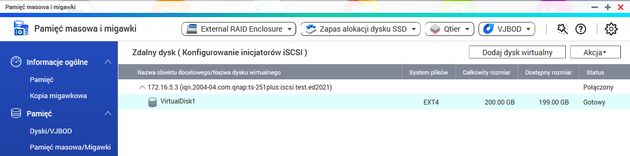

Po połączeniu w sekcji Dyski/VJBOD możemy znaleźć podłączoną jednostkę VJBOD.

Drugą opcją, która nie jest uzależniona od posiadania drugiego serwera QNAP a wykorzystująca protokół iSCSI jest funkcja Zdalny dysk. Umożliwia ona podłączenie zdalne do odległego serwera udostępniającego dane z użyciem iSCSI. Różnicą w stosunku do VJBOD jest odmienny sposób gospodarowania przestrzenią. W VJBOD mieliśmy możliwość tworzenia puli i wolumenów. W przypadku dysku zdalnego podłączony LUN będzie traktowany jako folder współdzielony.

Na koniec możliwości kreowania powierzchni dyskowych nie należy zapomnieć o pełnym wsparciu TS-677 dla potrzeb wirtualizacji. QNAP obsługuje jednostki LUN oparte na bloku co idealnie nadaje się do wykorzystania jako przestrzeń dyskowa dla maszyn wirtualnych obsługiwanych przez VMware, Citrix  czy Hyper-V. Dodatkowe mechanizmy Vmware VAAI czy Microsoft ODX zwiększają wydajność połączeń i operacji dyskowych odciążając w ten sposób hypervisory w trakcie pracy.

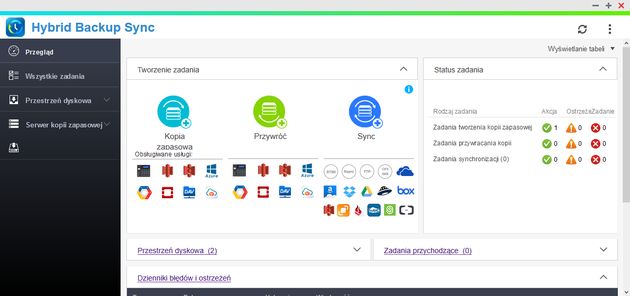

Przy okazji omawiania zarządzania powierzchnią dyskową nie powinniśmy zapomnieć o bezpieczeństwie. Prócz systemu tworzenia migawek i ich replikowania QNAP jest wyposażony w szereg narzędzi do wykonywania kopii zapasowych danych. Tu z pewnością na pierwszy plan wysuwa się Hybrid Backup Sync. Rozwiązanie, które pozwala na utworzenie backupów na lokalne nośniki, nośniki USB, zdalne serwery a także do chmury.

Z kolei jeśli posiadamy drugi serwer NAS może on z powodzeniem służyć jako przestrzeń dyskowa do przechowywania kopii zapasowych.

Środowisko QNAP-a nie zamyka się tylko na hostowanie przestrzeni dyskowej dla hypervisorów. Dzięki dwóm pakietom do tworzenia kopii zapasowych maszyn wirtualnych możemy zwiększyć bezpieczeństwo środowiska wirtualnego. Pierwszym z nich jest NAKIVO Backup & Replication pozwalające na tworzenie kopii zapasowych Hypver-V, VMware oraz AWS C2. Drugim narzędzie Xopero Pro – wspierające środowiska VMware oraz Hyper-V.

Niezaprzeczalną zaletą systemu QTS w TS-677 są nie tylko ogromne możliwości pod względem konfiguracji przestrzeni dyskowej. Oczywiście nie należy zapomnieć o podstawowym zadaniu NAS-a jakim jest udostępnianie przestrzeni dyskowej na dane. W tym zakresie QNAP pozostawia pełną dowolność. Dostęp do NAS-a, danych czy konfiguracji dostępny jest z wykorzystaniem:

• Protokołu CIFS/SMB
• Protokołu AFP
• Protokołu FTP
• Protokołu http/HTTPS/WebDAV
• Protokołu NFS
• Protokołu SSH i Telnet
• Protokołu SNMP
• Protokołów UPnP i Bonjour

QNAP w standardzie oferuje także pracę jako kontroler lub członek usługi katalogowej oraz LDAP. Znajdziemy tu także serwer SQL, Syslog, antywirus, RADIUS, TFTP, NTP. Użytkownicy chcący wykorzystać multimedia mogą skorzystać z DLNA, iTunes oraz transkodowania w locie.

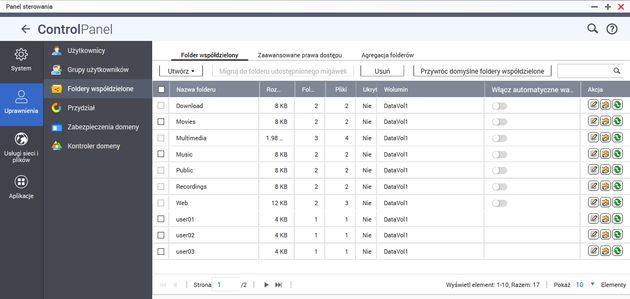

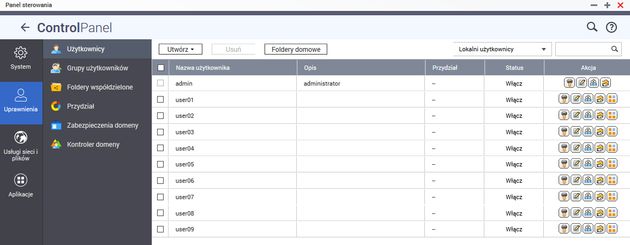

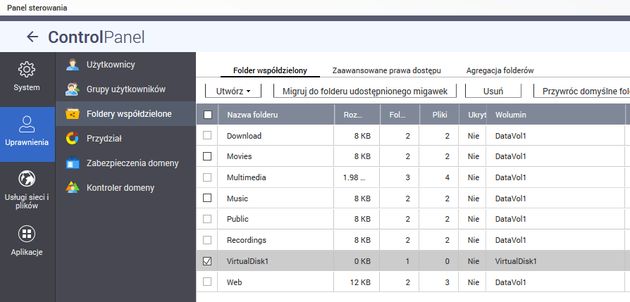

Aby udostępnić dane należy przejść do panelu sterownia utworzyć użytkowników i grupy oraz foldery współdzielone. Ponieważ NAS może współpracować z usługą katalogową można także zarządzać uprawnieniami dla użytkowników domeny.

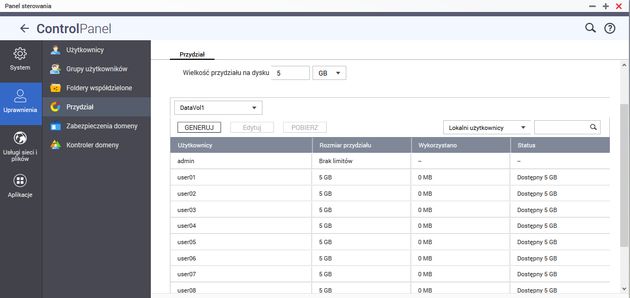

Ustawienie dostępu do poszczególnych folderów to nie jedyne opcje związane z QNAP-em. Dodatkowo możemy określić przydział dyskowy a także foldery domowe. Dzięki temu można będzie oddzielić dane użytkowników od danych produkcyjnych a przy okazji zabezpieczyć się przed nadmiernym gromadzeniem danych.

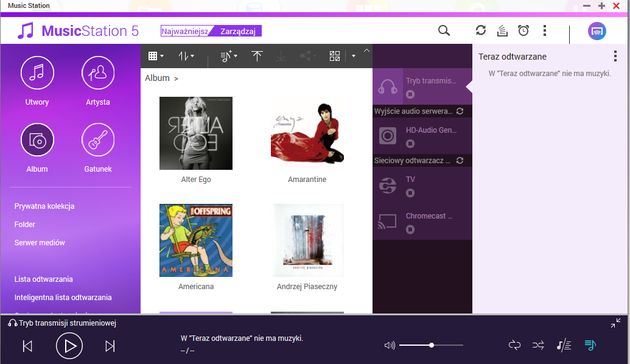

Choć QNAP TS-677 jest rozwiązaniem przeznaczonym typowo do zastosowań biznesowych nie można zapomnieć, że jak każdy NAS QNAP-a wyposażony w system QTS oferuje elementy związane z rozrywką. To znakomite rozwiązanie do centralizowania kolekcji multimedialnych. Do tego głównie służą 3 aplikacje: Video Station, Photo Station i Music Station. Jak łatwo się domyśleć pierwsza z nich pozwala na gromadzenie materiałów wideo: filmów, seriali, nagrań TV czy nagrań domowych. Photo Station to biblioteka zdjęć. Z kolei Music Station to świetna biblioteka muzyki.

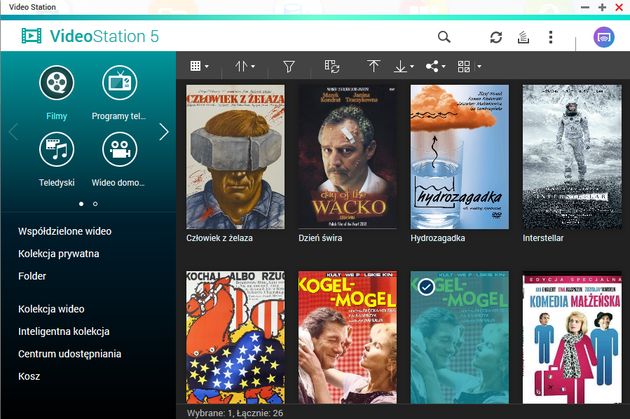

Plusem rozwiązań multimedialnych są dodatkowe 3 aplikacje mobilne. Dzięki nim możemy uzyskać dostęp do zasobów z poziomu smartfona czy tabletu, także spoza sieci LAN.

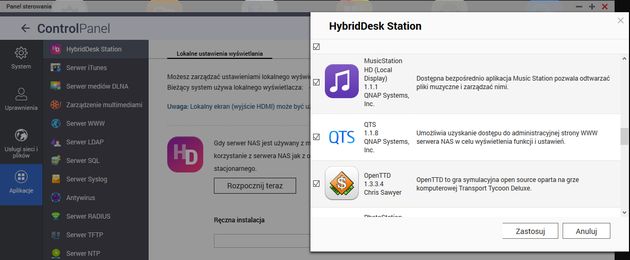

Jeśli dodatkowo wykorzystamy porty audio oraz dołączoną kartę grafiki możemy przekształcić QNAP-a w sprawnie działające centrum multimedialne. Uruchamiając aplet HybridDesk Station aktywujemy obsługę powyższych aplikacji (i nie tylko) by móc odtwarzać materiały na telewizorze lub monitorze.

Kolejną opcją związaną z multimediami jest możliwość ich strumieniowania. Tu także mamy kilka opcji. Strumieniowanie materiałów wideo poprzez AirPlay czy Chromecast. Można także wykorzystać protokół DLNA a dla materiałów audio wbudowane wyjście audio.

Oprócz pakietów multimedialnych sygnowanych przez QNAP możemy także instalować dodatkowe pakiety z App Center lub wprost z HybridDesk Station. To w jaki sposób i jakie technologie wykorzystamy zależy od naszych preferencji.

Oczywiście trzy pakiety, o których wspomnieliśmy nie są jedynymi elementami, w które może zostać wyposażony QNAP. Przeglądając App Center możemy wybierać wśród blisko 150 dodatkowych aplikacji. I mówimy tu tylko o narzędziach dostępnych bezpośrednio z App Cetner. Jeśli dołożymy do tego repozytoria „community” to wzbogacimy się o kolejne pakiety.

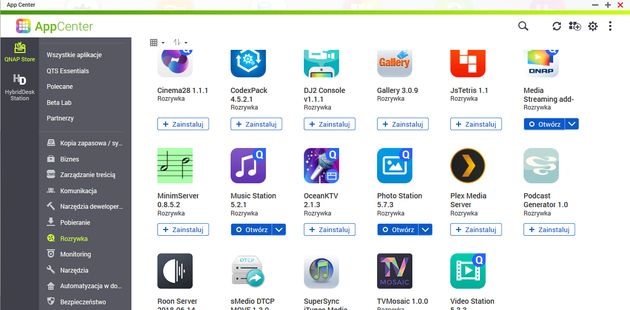

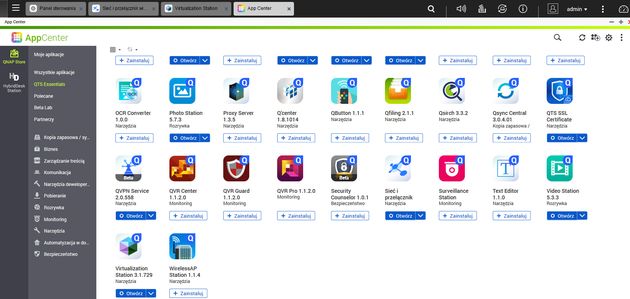

System App Center został podzielony na kilka kategorii, z których w głównej QTS Essentials znajdziemy najważniejsze aplikacje dla QNAP-a.

Z kolei wszystkie aplikacje znajdziemy w 11 kategoriach:

• Kopia zapasowa/synchronizacja – narzędzia do tworzenia backupów i synchronizacji zarówno lokalnych jak i zdalnych i obsługujących chmurę
• Biznes – aplikacje typu CRM, ERP
• Zarządzanie treścią – narzędzia CMS i platformy blogowe
• Komunikacja – systemy chatów
• Narzędzia deweloperskie – środowiska JRE, Node.js, Python, Tomcat
• Pobieranie – aplikacje ułatwiające pobieranie plików
• Rozrywka – systemy multimedialne
• Monitoring – narzędzia do przekształcenia QNAP-a w system NVR
• Narzędzia – dodatkowe aplikacje ułatwiające zarządzenie NAS-em
• Automatyzacja w domu – pakiety do obsługi systemów inteligentnego domu
• Bezpieczeństwo – narzędzia do usuwania malware oraz Security Counselor – narzędzie wyszukujące słabe punkty w zabezpieczeniach NAS-a i umożliwia określić preferowany poziom ochrony.

Wykorzystanie TS-677 tylko i wyłącznie do współdzielenia plików czy bibliotek multimedialnych jest tylko niewielkim ułamkiem jego możliwości. Wyposażenie NAS-a w 4 gigabitowe porty Ethernet pozwala rozwinąć skrzydła niejednemu administratorowi sieci.

Warto zwrócić uwagę, że w QTS 4.3.5 producent znacząco przeorganizował wygląd Virtual Switch – narzędzia odpowiedzialnego za konfigurację interfejsów sieciowych, dzięki czemu jest on jeszcze bardziej intuicyjny i łatwiejszy w obsłudze. Scenariuszy wykorzystania czteroportowego przełącznika może być wiele. Po pierwsze możemy separować ruch zarządzający od ruchu iSCSI czy też dostępu do plików. To dzięki konfiguracji każdego z interfejsów osobno oraz obsłudze VLAN (802.1Q).

Dodatkowo NAS pozwala na tworzenie zagregowanych połączeń LAN czy łącz zapasowych. W zależności od infrastruktury sieciowej oraz możliwości przełączników LAN konfiguracja może przybrać jeden z wielu dostępnych trybów. Poniżej krótkie wyjaśnienie ustawień interfejsów.

• Round-robin, np. połączenie statyczne pomiędzy dwoma NAS-ami. W tym trybie pakiety są wysyłane sekwencyjne od pierwszego do ostatniego dostępnego interfejsu podrzędnego. Tryb Balance-rr zapewnia równoważenie obciążenia i tolerancję na błędy.

• Active-Backup – wymaga tylko jednego interfejsu sieci Ethernet. Przełącza na drugi interfejs sieci Ethernet, jeśli pierwszy nie działa prawidłowo.
• Adaptive Transmit Load Balancing (balance-tlb) stosuje się połączenie kanałów, które nie wymaga specjalnego przełącznika. Ruch wychodzący jest rozdzielany w zależności od bieżącego obciążenia na każdym interfejsie sieci Ethernet. Tryb Balance-tlb zapewnia równoważenie obciążenia i tolerancję na błędy.
• Tryb Balance-alb prócz podziału ruchu wychodzącego (jak w balance-tlb) tryb balance-alb próbuje rozdzielać przychodzący ruch IPv4.

• Tryb Balance-xor równoważy ruch sieciowy, dzieląc pakiety wychodzące między interfejsy sieci Ethernet.
• Broadcast - W tym trybie ruch jest wysyłany na wszystkich interfejsach. Tryb ten zapewnia tolerancję na błędy.
• Agregacja 802.3ad – tryb, w którym stosowany jest system agregacji kart sieciowych na podstawie ustawień szybkości i dupleksu. Zgodnie ze specyfikacją 802.3ad są używane wszystkie interfejsy podrzędne w aktywnym interfejsie zagregowanym. Tryb dynamicznej agregacji łączy zapewnia równoważenie obciążenia i tolerancję na błędy, ale wymaga przełącznika, który obsługuje standard IEEE 802.3ad i odpowiednimi ustawieniami LACP.

By móc sprawnie zarządzać ustawieniami sieciowymi interfejsów niezbędny jest właśnie wirtualny przełącznik. Dzięki niemu nie tylko ustawimy adresację IP i konfigurację. To przede wszystkim potężne narzędzie do tworzenia podsieci i kreowania odpowiednich ustawień interfejsów.

Czteroportowy przełącznik to tylko początek przygody z siecią LAN. Mostkowanie, separowanie czy NAT-owanie są podstawowymi elementami konfiguracji. Dołóżmy do tego możliwość montażu dodatkowych kart na PCIe a także instalację bezprzewodowych kart sieciowych i wykorzystanie narzędzia WirelessAP Station. Całość czyni z TS-677 potężny system sieciowy pozwalający np. spinać sieć LAN z siecią internet. Jak to możliwe?

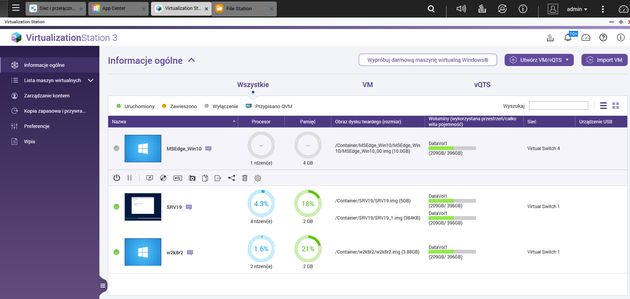

Tu pojawia się narzędzie, które pozwoli wykorzystać moc obliczeniową, pamięć RAM i powierzchnię przechowywania. Mowa o Virtualization Station będącym hypervisorem wirtualizacji typu 2.. Przy użyciu jednego serwera system pozwala na hostowanie wielu maszyn wirtualnych. Jeśli odpowiednio dobierzemy parametry oraz wyposażymy QNAP-a w maksimum pamięci RAM to z powodzeniem możemy uruchomić 8-12 maszyn wirtualnych.

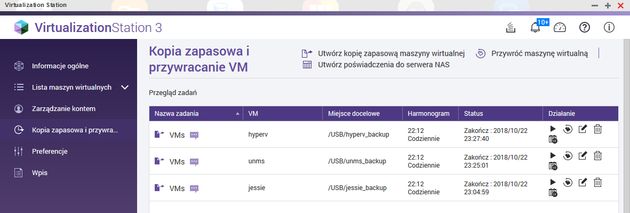

Dodatkową zaletą rozwiązania Virtualization Station jest wbudowany mechanizm tworzenia kopii zapasowych. Uruchamiając maszyny wirtualne na QNAP-ie nie musimy dokupować dodatkowego systemu backupu. Wystarczy narzędzie zaszyte w Virtualization Station.

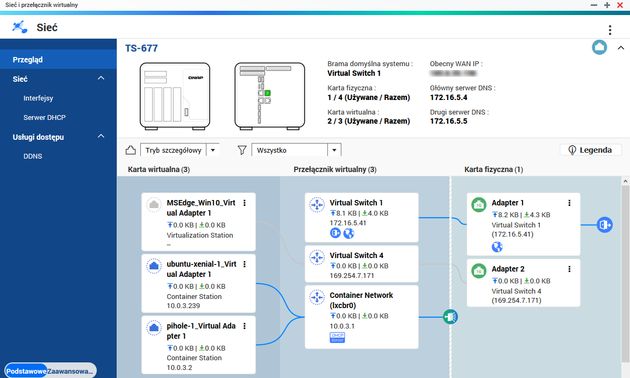

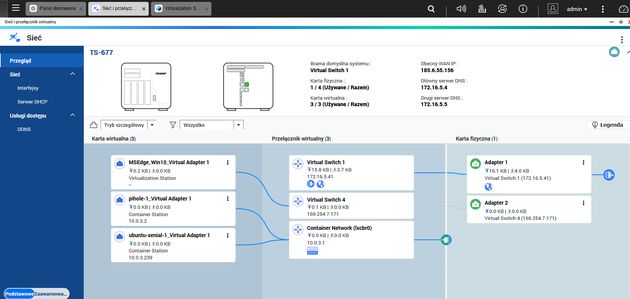

Bazując na odpowiednio utworzonym wirtualnym przełączniku a także na nośnikach SSD oraz zamontowanej karcie grafiki i GPU passthrough możemy utworzyć wydajne środowisko do przetwarzania zadań graficznych. Z kolei jeśli wymagamy szybkiej transmisji danych możemy utworzyć wirtualny przełącznik wykorzystując adaptery 10 czy 40 Gb/s oraz nośniki M.2 czy SSD.

Warto jednak pamiętać o drobnych szczegółach przy instalacji systemu operacyjnego. Chodzi na przykład o ustawienie odpowiedniego typu sterownika interfejsu dysku. Jeśli pozostawimy domyślną wartość IDE to musimy się liczyć z niezbyt wydajną komunikacją. Dlatego po instalacji (lub przed nią) systemu należy przekonfigurować maszynę wirtualną i ustawić interfejs na VirtIO. Wydajność operacji plikowych wzrośnie ponad dwukrotnie. Na dowód poniżej test syntetyczny z interfejsem IDE (po lewej) oraz VirtIO (po prawej). W teście wzięliśmy pod uwagę macierz złożoną z dwóch nośników SSD w RAID0.

Podobnie będzie w przypadku macierzy złożonej z nośników SATA HDD. Tu szybkość odczytu/zapisu bez odpowiedniego sterownika dramatycznie spada do bardzo niskich wartości.

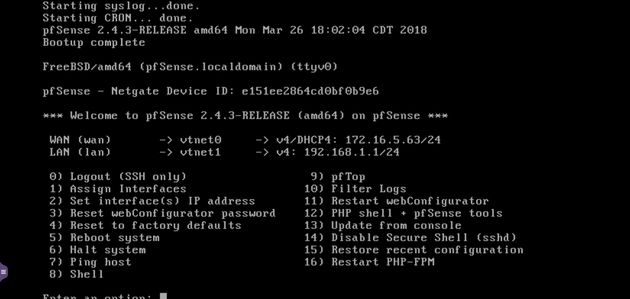

Wróćmy na chwilę do możliwości zastosowania QNAP-a jako urządzenia brzegowego w sieci LAN. Serwer NAS dzięki Virtualization Station może stać się również zaawansowaną zaporą sieciową i systemem routingu. Po instalacji pakietu pfsense w Virtualization Station możemy skonfigurować jeden interfejs sieciowy QNAP-a jako połączenie WAN. Drugi z interfejsów zostanie przypisany do sieci LAN. Tak skonfigurowane rozwiązanie może z powodzeniem zastąpić sprzętową platformę dla systemów zapór sieciowych czy serwerów VPN. O pfsense na QNAP-ie można przeczytać nieco więcej na stronie producenta, gdzie znajdziemy również gotowy template maszyny wirtualnej.

Oczywiście Virtualization Station pozwala na instalację nie tylko systemów Microsoft Windows i pfsense. Bez problemu zwiertualizujemy systemy z rodziny Linux i Android. Możemy także importować maszyny wirtualne w formacie OVA, OVF, QVM i VMX.

A co w przypadku gdybyśmy chcieli wykorzystać jeszcze jeden serwer NAS QNAP? Zakup kolejnej jednostki? Niekoniecznie. Dzięki Virtualization Station w TS-677 QNAP pozwala na uruchomienie do dwóch wirtualnych instancji vQTS. W przypadku QNAP-ów z 8-rdzeniowymi procesorami AMD Ryzen 7 1700 liczba vQTS wzrasta do 4.

vQTS będzie funkcjonował jak klasyczny system QTS, na którym możemy np. przeprowadzać szybkie testy czy też sprawdzać funkcjonalności bez konieczności prowadzenia ich w produkcyjnym środowisku. Warto jednak pamiętać o kilku rzeczach. Wirtualny QTS nie obsługuje następujących funkcji: tworzenie kopii zapasowych, przywracanie, importowanie, eksportowanie, migawki, klonowanie i połączenia USB

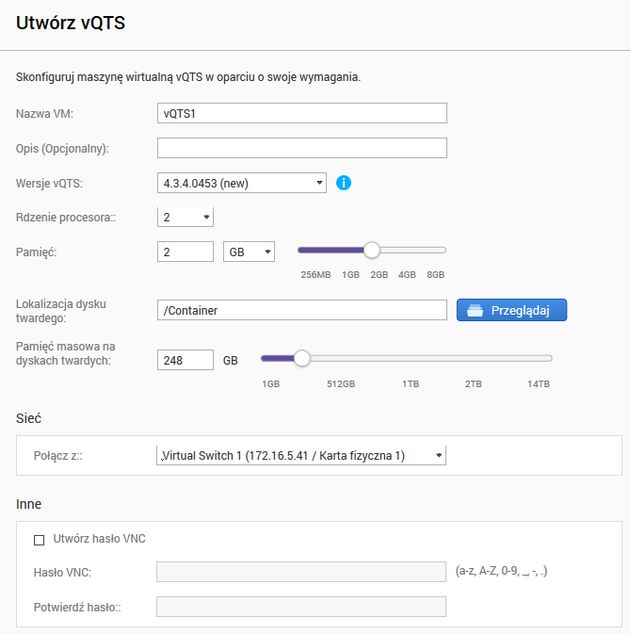

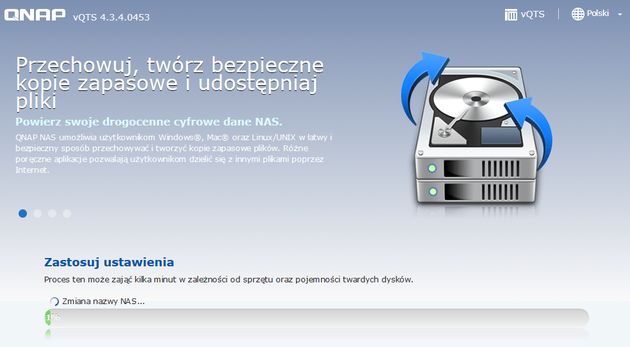

System vQTS kreujemy tak samo jak maszynę wirtualną. Określamy liczbę rdzeni, ilość pamięci RAM oraz dyski. Następnie po uruchomieniu vQTS zostaniemy przeprowadzeni przez klasyczny kreator ustawień – łączenie z ustawieniem trybów RAID czy rodzajem wolumenów czy szyfrowaniem

Po instalacji vQTS możemy go zaktualizować jak klasyczny system QTS. System zachowuje się tak jak QTS. Dla przykładu – nieprawidłowe zamknięcie systemu skutkuje informacjami o złym stanie macierzy. Oczywiście do wirtualnego NAS-a możemy dodawać nie tylko dyski ale i karty sieciowe wirtualnego przełącznika.

Okazuje się, że prócz możliwości wydzielenia funkcji np. wykorzystanie vQTS jako centrum multimedialnego NAS całkiem nieźle radzi sobie z kopiowaniem danych w sieci LAN. Szybkość pobierania danych z wykorzystaniem protokołu CIFS/SMB oscyluje w granicach 105 MB/s. Wysyłanie jest wolniejsze o 8 MB/s. Użycie protokołu iSCSI daje podobne wyniki. Jednak wartości IOPS są o jakieś 30% niższe niż w przypadku rzeczywistego systemu. Dlatego tez vQTS należy stosować do mniej skomplikowanych i obciążających vQTS zadań.

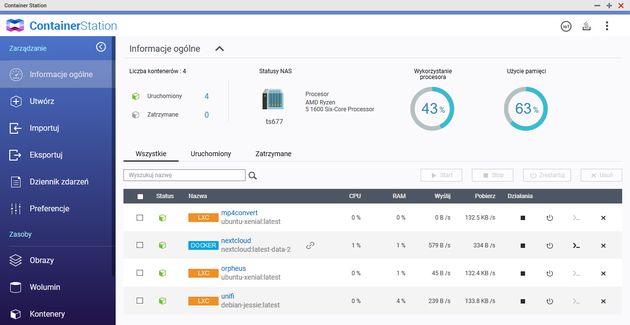

Jeśli hypervisor, maszyny wirtualne i vQTS to za mało to QNAP proponuje coś jeszcze. To pakiet Container Station. Narzędzie umożliwia uruchamianie i wdrażanie w błyskawiczny sposób systemów operacyjnych, aplikacji i serwerów. Gotowe paczki aplikacji możemy instalować dzięki Dockerowi.

W zależności od potrzeb w ciągu kilku chwil możemy uruchomić kompletne środowisko z serwerem web, bazą danych czy np. chmurą prywatną. Zaletą dockerów jest fakt, że są uruchamiane jako jeden proces. Plusem jest także możliwość jednoczesnego wdrażania wiele instancji aplikacji bez konieczności indywidualnej konfiguracji. A cały system dockerów może być oparty na mikrousłguach.

Powiedzieliśmy o gotowych paczkach aplikacji. A co z systemami operacyjnymi? Dystrybucje systemów Debian, Ubuntu czy Fedora w Container Station to kontenery LXC. Pozwalają na szybkie przygotowanie środowiska LXC bez konieczności stosowania pełnej wirtualizacji czy instalacji na fizycznym urządzeniu. Zaletą jest fakt ich lekkości (zużywają mniej zasobów niż systemy wirtualne czy maszyny fizyczne) oraz kompletny system dostępu zdalnego oraz możliwości konfiguracji sieciowej.

W zależności od potrzeb możemy skonfigurować zaawansowane środowisko systemowe i aplikacyjne korzystając z setek dockerów i LXC dostępnych na hubie dockera. Dockery i LXC można z powodzeniem stosować nie tylko w środowiskach testowych czy deweloperskich ale także produkcyjnych. Możliwości Container Station zostały także rozszerzone o pakiety IoT czy sztucznej inteligencji.

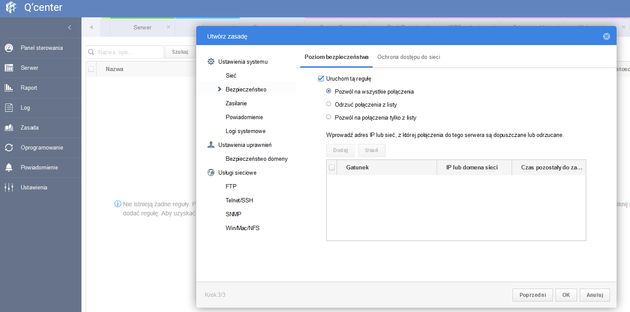

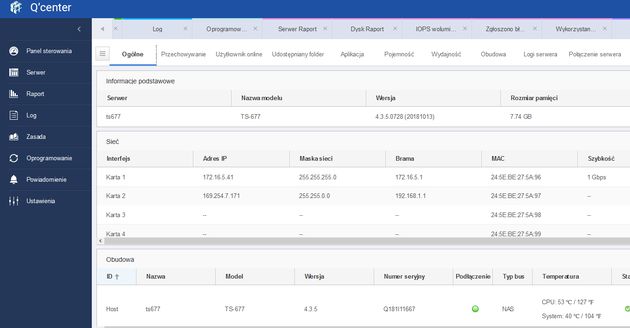

Posiadając kilka instancji serwerów QNAP czy systemów vQTS powinniśmy mieć możliwość ich łatwej kontroli. I do tego celu idealnym rozwiązaniem jest Q’center. To konsola centralnego zarządzania wszystkimi serwerami QNAP z poziomu jednej aplikacji. Dzięki niej nie musimy logować się na każdy QNAP osobno a zadania administracyjne wykonamy znacznie szybciej i łatwiej.

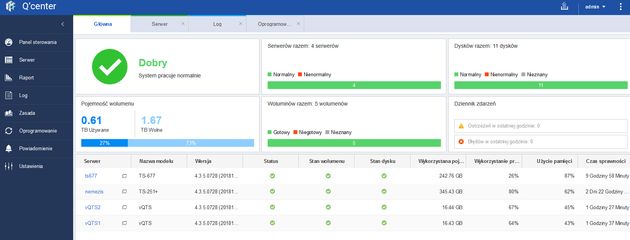

Dodatkowym atutem jest centralny system zbierania logów serwerów oraz możliwość zdalnej aktualizacji. Na koniec możemy przygotować wiele raportów dotyczących funkcjonowania serwerów. Na koniec możemy przygotować wiele raportów dotyczących funkcjonowania serwerów. W Q’center można również tworzyć zestawy reguł pozwalające na globalne działania na monitorowanych serwerach

Na koniec prezentacji niektórych możliwości TS-677 nie należy zapomnieć o możliwości dostępu zdalnego zarówno do zasobów NAS-a jak i do sieci LAN, w której znajduje się QNAP. W TS-677 podobnie jak w innych modelach QNAP mamy kilka możliwości dostępu zdalnego.

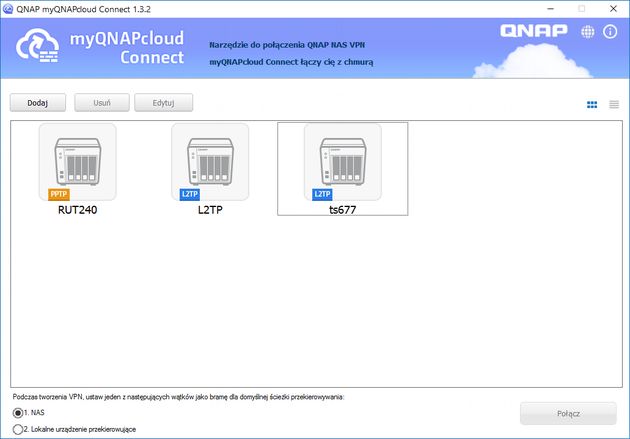

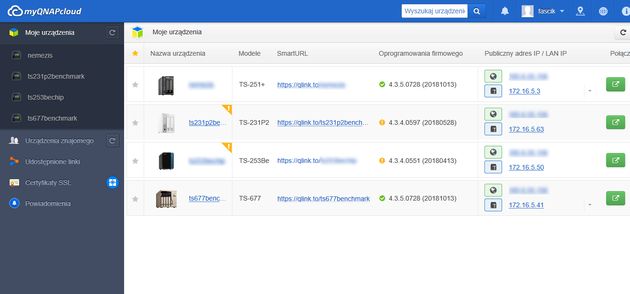

Pierwszym narzędziem jest aplet myQNAPcloud, który wraz z CloudLink pozwala na zestawienie połączenie ze zdalnym NAS-em z wykorzystaniem witryny myqnapcloud.com. Dodatkowo dzięki usłudze możemy posługiwać się przyjaznym adresem NAS-a w domenie myqnapcloud.com.

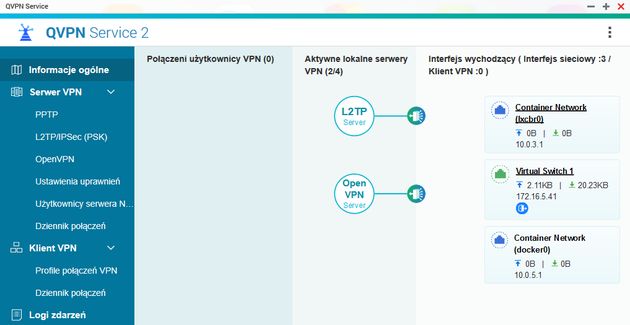

Użytkownicy Windows mogą dodatkowo skorzystać z aplikacji myQNAPcloud Connect, która ułatwia dostęp do NAS-a z użyciem połączeń VPN. W QNAP-ie TS-677 dzięki QVPN Service 2 mamy do dyspozycji 3 typy serwerów VPN: PPTP, L2TP, OpenVPN. Dodatkowym ułatwieniem, które pojawi się niebawem w serwerach QNAP jest usługa QBelt VPN Server. To autorski protokół, który pozwala na zwiększenie poziomu bezpieczeństwa sieciowego – m.in. poprzez szyfrowanie ruchu i zminimalizowanie ryzyka wykrycia. QBelt pozwala również np. na obchodzenie regionalnych blokad dostępu do treści WWW czy ograniczeń narzuconych w lokalnym intranecie.

Wykorzystując identyfikator myQNAPcoud oraz dostęp zdalny mamy już tylko krok do utworzenia z QNAP-a prywatnej chmury danych. Do tego celu służy pakiet Qsync. Umożliwia on synchronizację plików i folderów pomiędzy podłączonymi urządzeniami. Wbudowane mechanizmy synchronizacji selektywnej pozwalają na synchronizację tylko wybranych danych pomiędzy komputerem, smartfonem i QNAP-em.

Testy wydajnościowe serwera QNAP TS-677 przeprowadziliśmy przy wykorzystaniu benchmarków ATTO Disk Benchmark, CrystalDiskMark oraz kopiując pliki z serwera i na serwer, przy użyciu Eksploratora Windows (SMB). Dodatkowo sprawdziliśmy wydajność urządzenia pod kątem operacji wejścia/wyjścia. Procedura kopiowania obejmowała próby przeprowadzone trzykrotnie:

• kopiowanie na serwer i pobieranie z serwera jednego pliku o wielkości 2 GB
• kopiowanie na serwer i pobieranie z serwera 1000 plików o wielkości 2 MB każdy
• kopiowanie na serwer i pobieranie z serwera 10000 plików o wielkości 2 KB każdy

Platformą sprzętową do testów wykorzystania protokołów SMB, iSCSI był serwer Lenovo serii x3750 M4 z adapterami sieciowymi Intel X540-T2. NAS i serwer testowy zostały podłączone do przełącznika sieciowego Netgear XSM4348S. W teście wykorzystaliśmy nośniki SATA 3,5" WD Red o pojemności 1 TB oraz nośniki SSD Kingston SUV500 240GB.

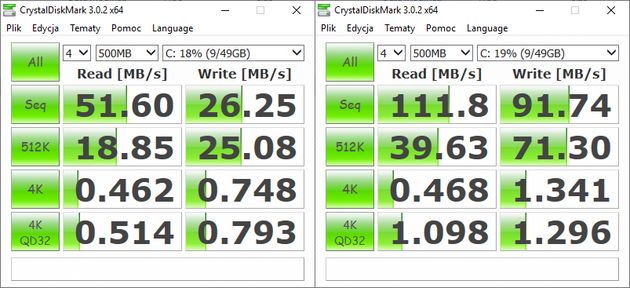

Kopiowanie danych z wykorzystaniem protokołu CIFS/SMB przeprowadziliśmy dla macierzy RAID1, RAID10. Oczywiście sprawdziliśmy jak QNAP radzi sobie z klasycznymi dyskami HDD, nośnikami SSD, technologią przyspieszenia pamięci podręcznej oraz Qtier. Warto zauważyć wyrównane wyniki jeśli chodzi o kopiowanie dużych plików. Niezależnie od typu macierzy i nośników szybkość pobierania i wysyłania danych oscylowała w granicach 112-114 MB/s. Na pochwałę zasługuje bardzo dobra szybkość kopiowania małych i niewielkich plików. Wartości 98-99 MB/s częściej widzieliśmy jako wyniki maksymalnych wydajności niewielkich NAS-ów do zastosowań domowych.

Kopiowanie dużego pliku (2 GB)

Protokół SMB [MB/s]

Kopiowanie małych plików (1000x2 MB)

Protokół SMB [MB/s]

Kopiowanie małych plików (10000x2 KB)

Protokół SMB [MB/s]

Protokół SMB i iSCSI [MB/s]

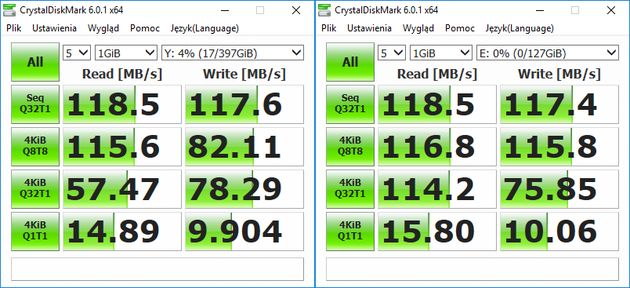

Rzeczywiste testy kopiowania danych potwierdzają także pomiary wykonane przy użyciu diskspd. Niezależnie od typu macierzy czy użytych dysków wyniki pobierania i wysyłania danych wynosiły od 114 do 116 MB/s. Co ciekawe proces szyfrowania wolumenów nie miał żadnego wpływu na wyniki pomiarów diskspd. Pamiętajmy jednak, że są to testy przeprowadzone z wykorzystaniem interfejsu gigabitowego.

Niestety nie mieliśmy możliwości przeprowadzić testów z interfejsami 10 Gb/s. W przypadku testów z wykorzystaniem 10-gigabitowej sieci należy mieć na uwadze fakt, że w zależności od użytych nośników i technologii pomiary będą się znacząco różnić. Według danych producenta wydajność pojedynczego adaptera 10 GbE wynosi: 1031 MB/s zapis i 1179 MB/s odczyt. Skorzystanie z podwójnego połączenia 10 Gb/s pozwala niemal podwoić wynik do wartości: 1931 MB/s zapis i 2340 MB/s odczyt.

Test pomiaru wartości IOPS dla dwóch protokołów przeprowadziliśmy z użyciem następujących parametrów testowych diskpsd:

• czas testu: 120 sekund
• blok danych: 4 KB
• liczba wątków: 8
• wielkość pliku: 4 GB
• oddzielny test dla odczytu: 100% read
• oddzielny test dla zapisu: 100% write

Z uwagi na skumulowaną ilość danych wartości IOPS przedstawimy na wykresach. Test został przeprowadzony dla:

• protokołu SMB i iSCSI
• macierzy RAID 0, 1, 5, 10
• macierzy RAID 0 dla dysków M.2
• zwykłych dysków HDD, dysków SSD
• technologii SSD Cache
• technologii Qtier
• folderu szyfrowanego

Jak łatwo zauważyć najniższe wyniki IOPS zarejestrowaliśmy dla macierzy złożonych z nośników HDD i jest to normalny objaw. Dopiero zastosowanie wydajniejszych nośników lub technologii poprawiających wydajność dyskową sprawia, że rośnie liczba operacji wejścia/wyjścia. A dodatkowo jeśli wykorzystamy nośniki SSD wzrośnie także szybkość kopiowania danych z użyciem interfejsów 10 Gb.

QNAP udowadnia, że by uzyskać maksymalną wydajność nie musimy stosować samych nośników SSD. Jeśli przyjrzymy się wynikom wyraźnie widać, że wartości IOPS dla dysków SSD są porównywalne z wartościami Qtier czy SSD Cache. Kolejna zaleta to rachunek ekonomiczny - wykorzystując Qtier obniżamy znacząco koszty przechowywania danych w porównaniu z wykorzystaniem tylko nośników SSD.

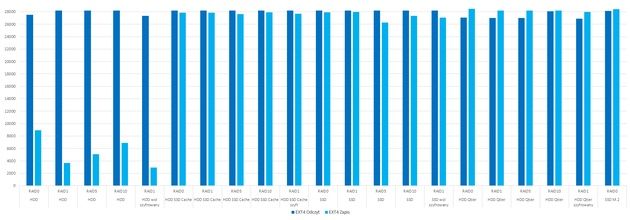

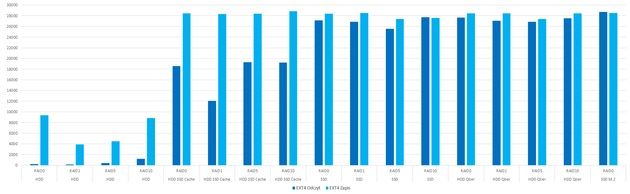

IOPS - protokół SMB

Kliknij na grafikę aby powiększyć

IOPS - protokół iSCSI

Kliknij na grafikę aby powiększyć

Wydajność połączenia czterech interfejsów sieciowych sprawdziliśmy tworząc LAG 802.3ad z użyciem przełącznika Netgear XSM4348S. Do kopiowania użyliśmy 4 komputerów, które transmitowały dane w tym samym czasie. Macierz RAID została skonfigurowana z 4 dysków SSD w trybie RAID 0. Poniżej zestawienie wyników kopiowania danych dla poszczególnych komputerów oraz ich sumaryczna szybkość.

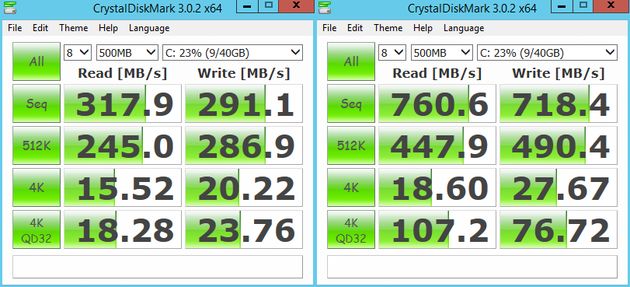

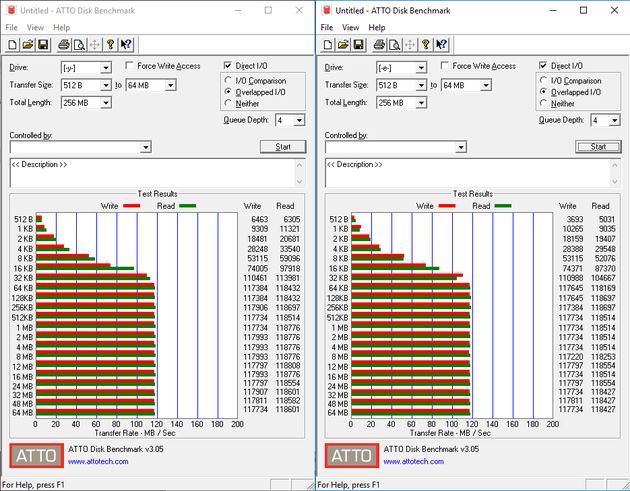

Na zakończenie przykładowe wyniki pomiarów dla ATTO Disk Benchmark i CrystalDiskMark. Po lewej stronie protokół SMB, po prawej iSCSI

Gdybyśmy napisali jeszcze kilka stron na temat możliwości QNAP-a TS-677 to i tak nie wyczerpiemy w pełni tematu i nie zaprezentujemy wszystkich scenariuszy wykorzystania. Niezwykle elastyczne podejście QNAP-a a w zakresie konfiguracji i doboru komponentów sprzętowych sprawia, że TS-677 staje się doskonałym rozwiązaniem dla wielu małych i średnich firm.

QNAP TS-677 cechuje się nie tylko wysokim poziomem bezpieczeństwa danych i środowiska QTS. By zapewnić ciągłość pracy i niezawodność środowiska producent oferuje dodatkowe gwarancje Next Business Day oraz Next Business Day Onsite. W przypadku awarii urządzenia już następnego dnia roboczego mamy do dyspozycji sprawne urządzenie.

Mnogość zastosowanych technologii, wielowątkowość procesora, wysoka wydajność dyskowa i ilość pamięci RAM zmieniają diametralnie postrzeganie QNAP-a jako typowego serwera sieciowej pamięci masowej. Uważni czytelnicy dostrzegą z pewnością ceną rozwiązania. Fakt nie jest ona niska. Jednak jeśli weźmiemy pod uwagę wielozadaniowość urządzenia i to bez utraty wydajności a przy tym intuicyjność konfiguracji, nawet zaawansowanych funkcji to w dłuższej perspektywie QNAP okaże się znacznie tańszym rozwiązaniem niż stosowanie wielu rozproszonych systemów i serwerów.

A co z wadą? Serwer był za krótko w Redakcji byśmy mogli w pełni nacieszyć się jego możliwościami. Nie ukrywamy, że już tęsknimy.

• bardzo dobra wydajnosć sieciowa
• mnogość konfiguracji dzięki dodatkowym kartom rozszerzeń i jednostkom rozszerzającym
• wydajny procesor AMD Ryzen i możliwość zamontowania 64 GB pamięci RAM
• konfigurowalny i intuicyjny system konteneryzacji i wirtualizacji
• intuicyjny przełącznik wirtualny

• brak
