ASUSTOR AS6202T – solidna alternatywa do biura i domu

Wydawać by się mogło, że rynek serwerów NAS to hermetyczny system, w którym nie ma miejsca na nowych producentów. A jednak nie! ASUSTOR od 2011 roku produkuje modele serwerów NAS, które są wydajną, solidną i bezpieczną alternatywą serwerów sieciowych pamięci masowych.

Jedno z pierwszych rozwiązań ASUSTORA prezentowaliśmy dwa lata po powstaniu firmy. Model AS-604T już 4 lata temu cechował się bardzo wydajnymi komponentami - chociażby dwurdzeniowy CPU Intel Atom oraz 1 GB pamięci RAM z możliwością rozszerzania do 3 GB czy 2 kontrolery Ethernet. W 2013 roku wiele modeli konkurencji ustępowało mu wydajnością i możliwościami.

W 2013 roku ASUSTOR oferował zaledwie 8 modeli serwerów NAS. Obecnie jest ich kilkadziesiąt – tych przeznaczonych do użytku domowego, małych biur jak i średnich i małych firm. Dziś przyjrzymy się bliżej jednostce nieco podobnej konstrukcyjnie do AS-604T. O jakim modelu mowa? O NAS-ie przeznaczonym dla średniej wielkości firm - AS6202T. To model serii AS62, w której prócz dwuzatokowej jednostki znajdziemy również rozwiązania z możliwością montażu 4, 8 lub nawet 10 dysków.

Kliknij na powyższy obrazek aby powiększyć

Gdyby spojrzeć na stylistykę NAS-ów ASUSTORA, to śmiało możemy powiedzieć, że jest oszczędna i to bardzo. A jeśli przeanalizujemy kompletną ofertę producenta to z łatwością wyróżnimy dwa segmenty wzornicze. Jeden; bardziej atrakcyjny dla użytkowania domowego; znany chociażby z serii AS32, np. model AS3204T. Czarny przód i skośne; przypominające szlif diamentowy; przetłoczenia. Drugi; stosowany m.in. w AS6202T; kojarzy się z urządzeniami segmentu dla profesjonalistów. Co cechuje tą "oszczędną stylistykę"?

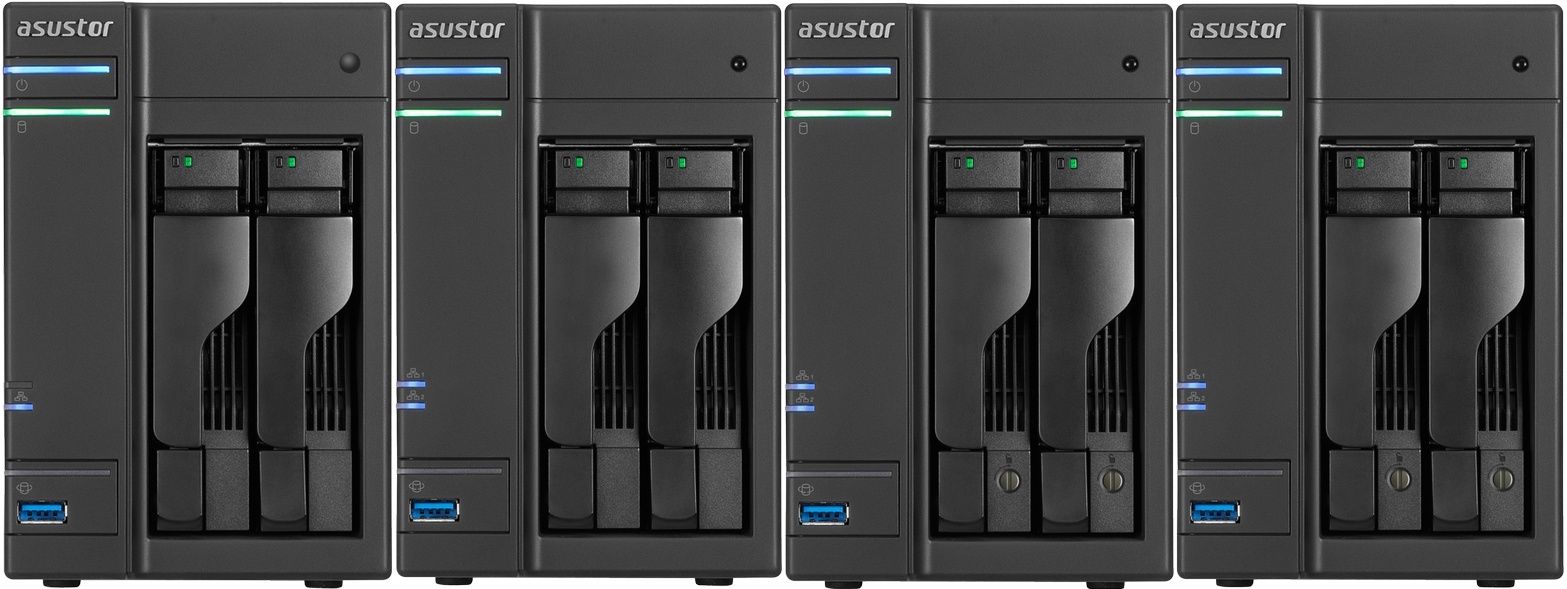

Weźmy dla przykładu 4 modele NAS-ów z różnych okresów: AS-202TE, AS5002T, AS5102T oraz AS6202T. Poniższa grafika obrazuje ww. urządzenia. Różnice? Żadnych. No prawie. W przypadku dwóch pierwszych modeli producent w sankach dyskowych nie stosował dodatkowych mechanizmów zabezpieczających. Wymiary? Kompaktowe i we wszystkich przypadkach takie same: 163,5x108x230 mm. Różnice dostrzeżemy dopiero z tyłu. Ale o tym za chwilę.

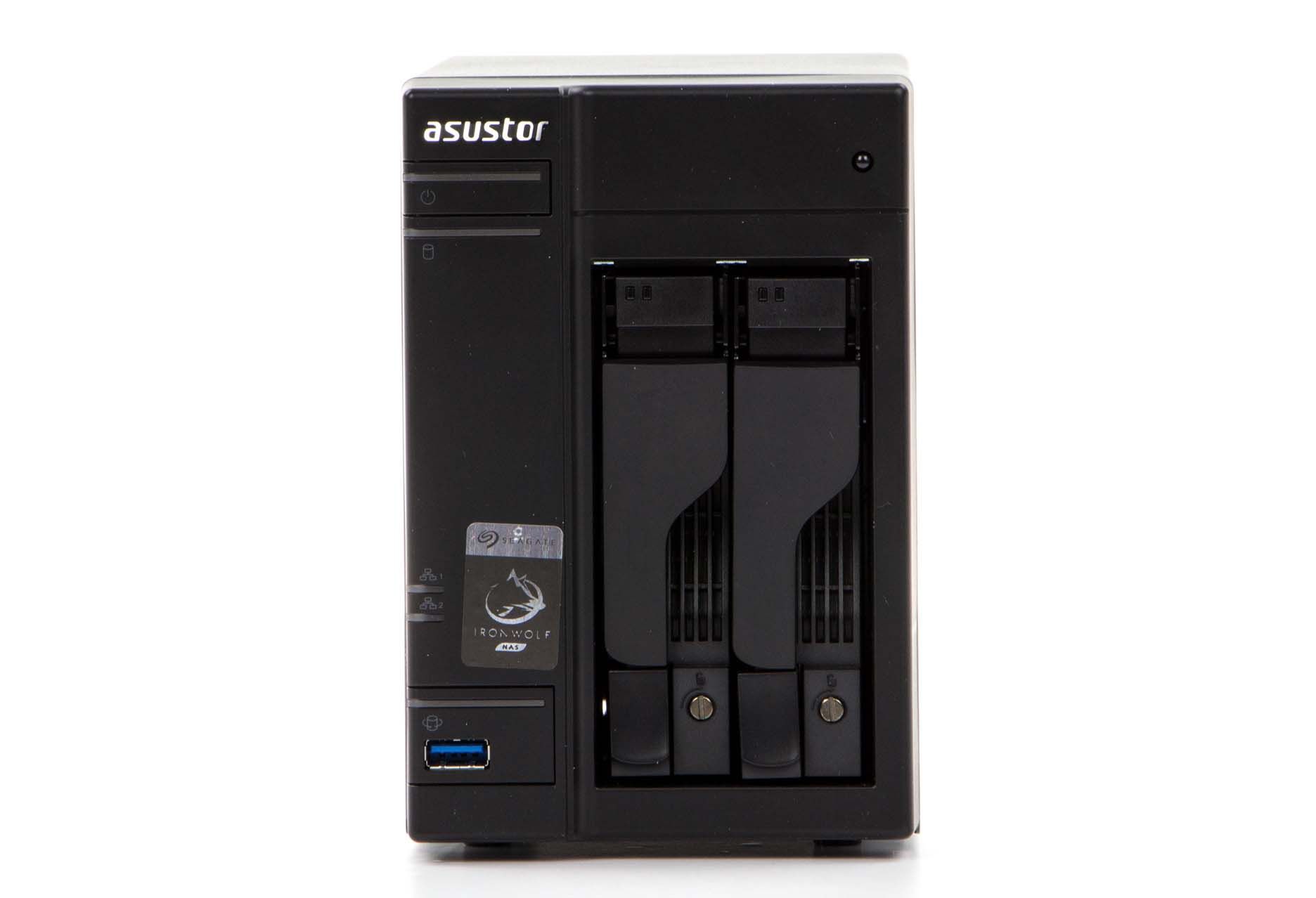

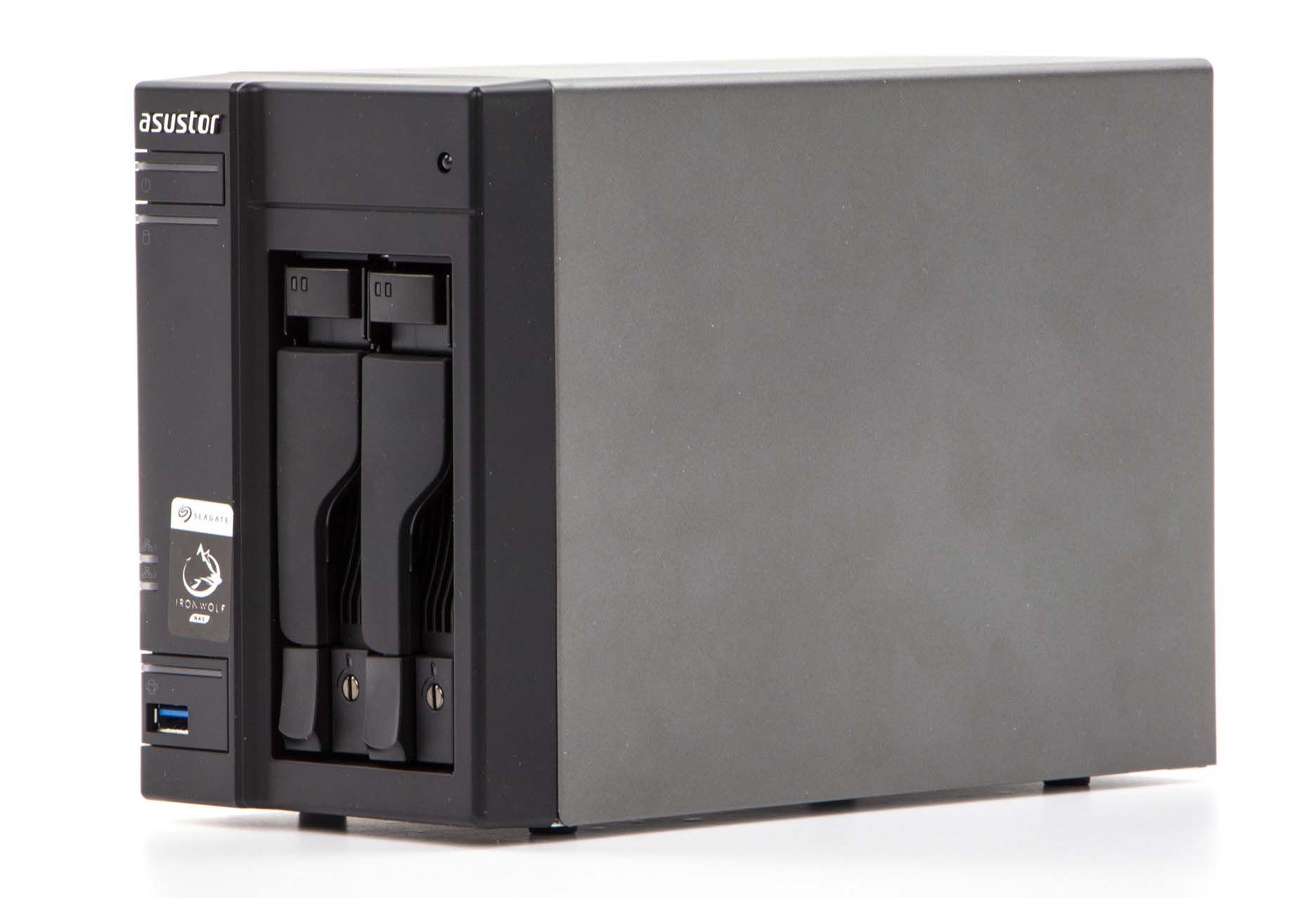

Co znajdziemy na fontowym panelu AS6202T? Pierwsze co zwraca uwagę to duże wskaźniki LED przycisku zasilania oraz dysków. Po uruchomieniu NAS-a świecą niebieskim, pomarańczowym lub zielonym światłem. Jeśli nam to przeszkadza możemy w panelu sterowania serwera zmienić ich jasność. Nieco niżej po lewej stronie dwa wskaźniki pracy interfejsów sieciowych. Na samym dole port USB 3.0 z przyciskiem szybkiej kopii.

Centralną część przedniego panelu zajmuje port podczerwieni (opcjonalny zakup pilota zdalnego sterowania AS-RC10) oraz dwie zatoki dyskowe. Sanki dysków zostały wyposażone w dodatkowe diody. Różnica AS6202T w stosunku do np. AS5002T to obecność mechanizmów blokujących możliwość wyjęcia dysków.

W odróżnieniu od niektórych modeli QNAP-a, chociażby TVS-463 producent nie stosował mechanizmu ryglującego w postaci zamka i kluczyka, a jedynie śruby które należy przekręcić. Zaletą sanek dyskowych ASUSTORA jest ich uniwersalność. Te z modelu AS6202T będą pasować do dowolnego innego NAS-a ASUSTORA wyposażonego w kieszenie dyskowe. Co w tym nadzwyczajnego? Idzie za tym kolejna zaleta ASUSTORA jaką jest funkcja MyArchive, o której powiemy nieco później. Kolejna zalata – kieszenie hot-swap. Możemy zatem wyjmować i montować dyski bez wyłączania serwera.

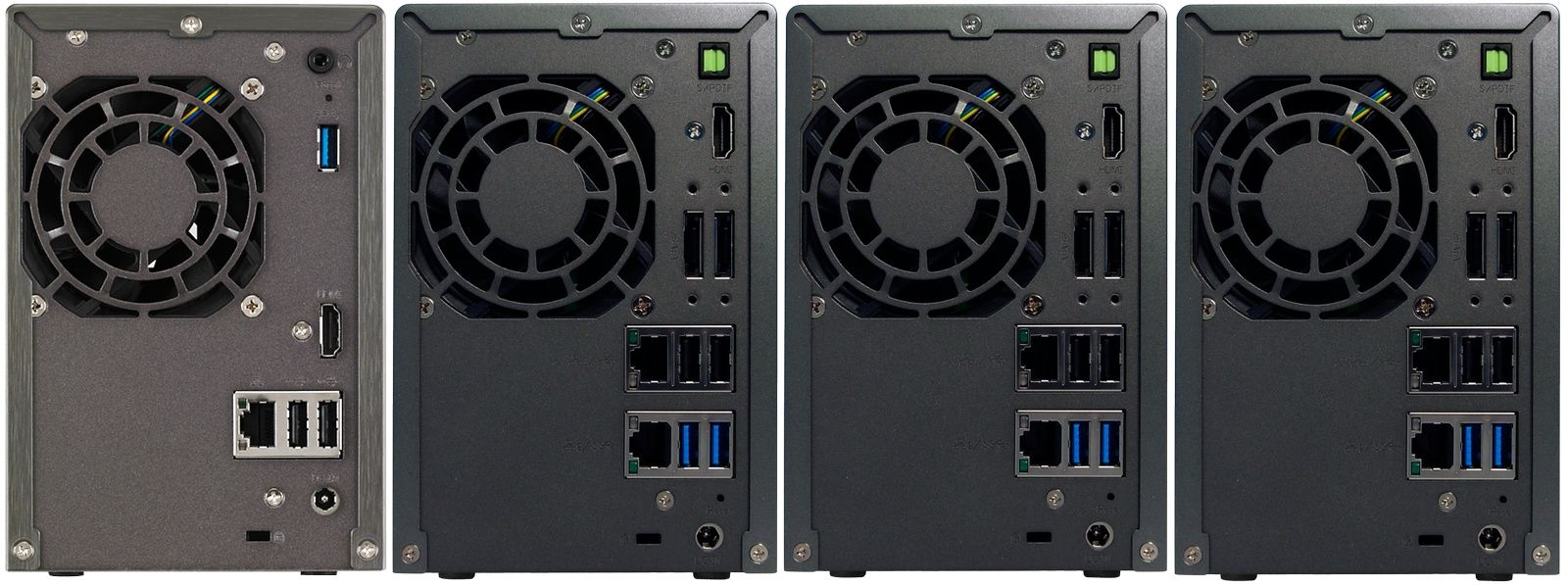

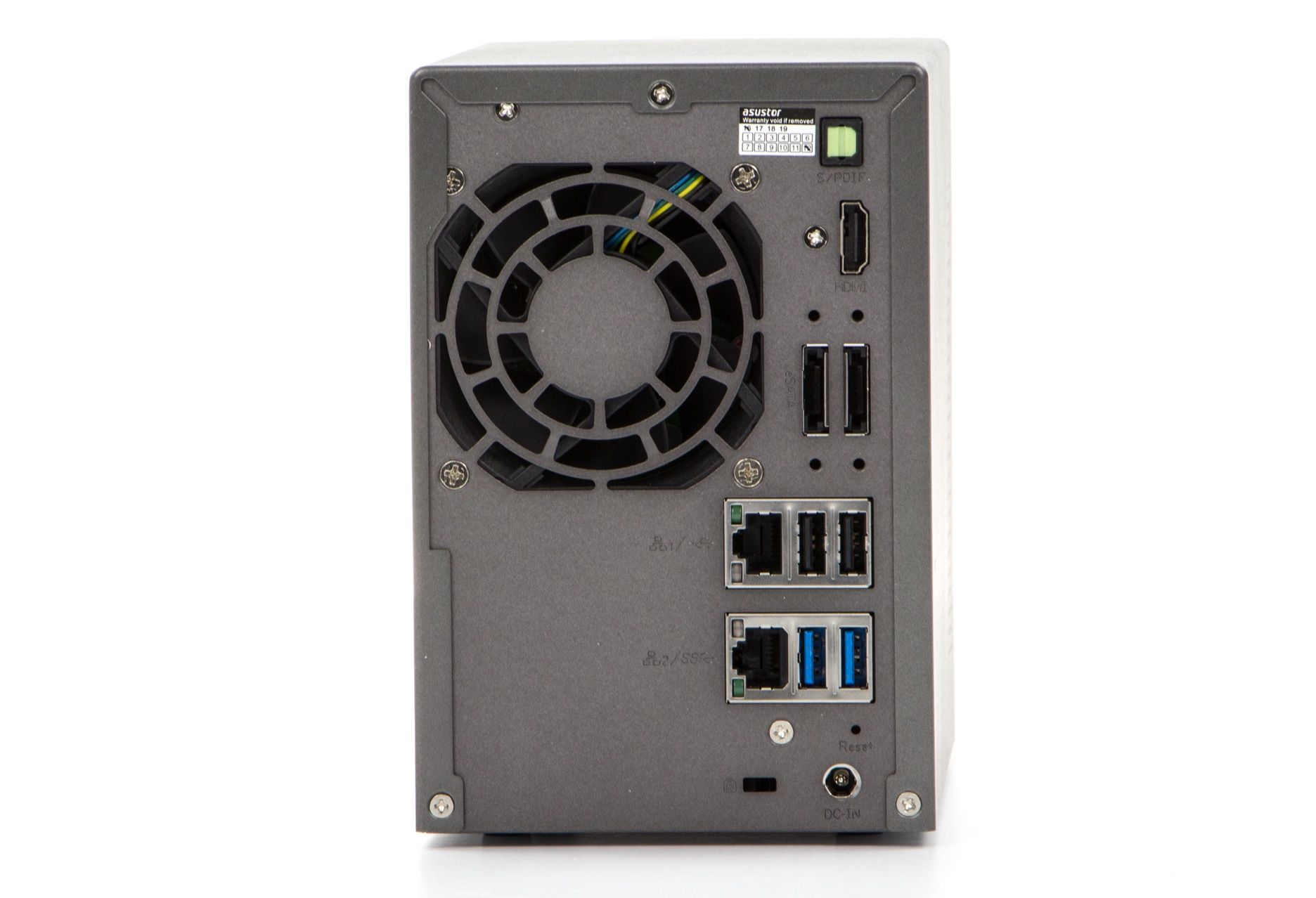

Z tyłu znów déjà vu? Zestawiając cztery modele AS-202TE, AS5002T, AS5102T oraz AS6202T nie dostrzeżemy żadnych różnic. Jedynie pierwszy z lewej - AS-202TE posiada uboższe wyposażenie w porty i gniazda. Co znajdziemy w AS6202T? Okazuje się, że ASUSTOR pod względem portów rozszerzających bije na głowę rozwiązania sieciowych pamięci masowych innych producentów.

Kliknij na powyższy obrazek aby powiększyć

Zacznijmy od góry:

• gniazdo S/PDIF,
• gniazdo HDMI 1.4b,
• dwa porty eSATA,
• dwa gigabitowe kontrolery Ethernet,
• dwa porty USB 2.0,
• dwa porty USB 3.0.

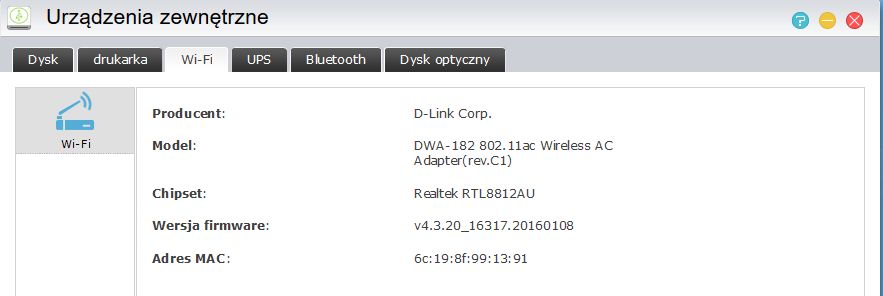

Pod względem wyposażenia trudno znaleźć konkurencyjny model. Jak łatwo zauważyć do dyspozycji mamy aż 5 portów USB. Co przy powszechności interfejsu pozwoli na wiele możliwości podłączania przeróżnych urządzeń:

• drukarek,
• kart telewizyjnych,
• kart sieciowych USB WiFi,
• zewnętrznych napędów optycznych,
• UPS-ów,
• urządzeń DAC,
• adapterów bluetooth.

Pełną listę urządzeń można znaleźć na stronie producenta.

Oprócz serwera NAS w zestawie otrzymamy także:

• zasilacz zewnętrzny,
• 2 przewody sieciowe,
• płytę z instalacją oraz dokumentacją,
• wkręty montażowe dysków 3,5 cala,
• wkręty montażowe dysków 2,5 cala.

Pomimo obecności portu podczerwieni w zestawie nie znajdziemy pilota zdalnego sterowania. Jest to akcesorium opcjonalne do kupienia we własnym zakresie. Bez obaw – koszt nie jest wysoki – około 100 złotych. Akcesoria dodatkowe w postaci modułów pamięci RAM, pilota, zasilacza czy licencji na kamery możemy znaleźć na stronie producenta.

Czy podobnie jak w przypadku modelu AS-604T możemy liczyć na wydajne komponenty wewnętrzne? Premiera rodziny ASUSTORÓW AS61 oraz AS62 miała miejsce we wrześniu 2015 roku. To wtedy producent zaprezentował modele AS6202T i AS6204T oraz nieco ekonomiczniejsze jednostki AS6104T i AS6102T wyposażone w procesory dwurdzeniowe.

W ASUSTORACH AS6202T oraz AS6204T znalazły się czterordzeniowe jednostki z rodziny Braswell - Intel Celeron N3150 o taktowaniu bazowym 1,6 GHz z możliwością zwiększenia do 2,08 GHz. W zestawie szyfrowanie sprzętowe AES-NI. Podobna jednostka obliczeniowa znalazła się w QNAP-ie TS-253A czy Synology DS716+ .

W porównaniu z modelami serii AS61 mamy zatem wydajniejszy procesor oraz więcej pamięci RAM. A tej serwer ma do dyspozycji 4 GB.  Pamięć można rozbudować samodzielnie do maksymalnej wielkości 8 GB. Wystarczy zdjąć stalowy korpus NAS-a. Jeśli chodzi o pojemność dyskową to AS6202T obsługuje jednostki SATA 6 Gb o wielkości 2,5 lub 3,5 cala. Maksymalna pojemność nośnika to 10 TB, zatem powierzchnia maksymalna to aż 20 TB.

Dokładniejszą specyfikację prezentowanego modelu zamieszczamy poniżej.

Co oferuje AS6202T i jak radzi sobie w sieci LAN i internecie? Zapraszamy do lektury kolejnych stron!

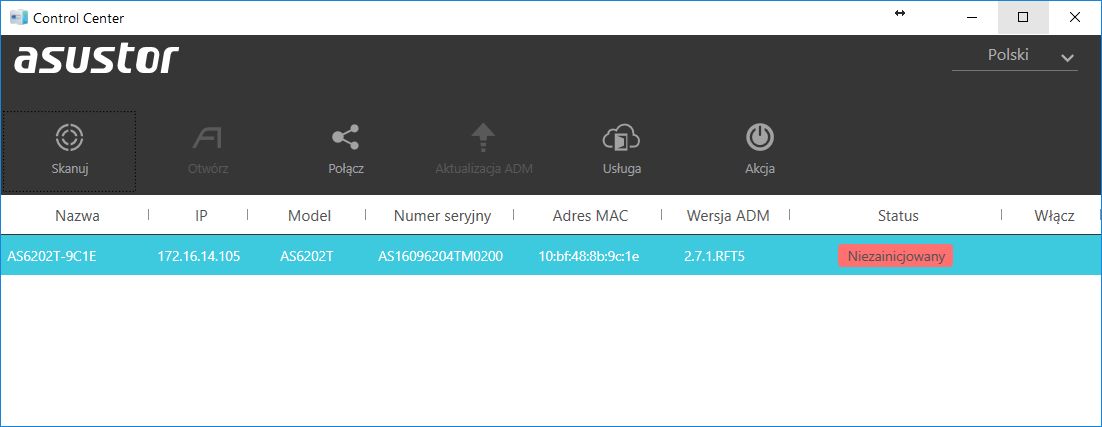

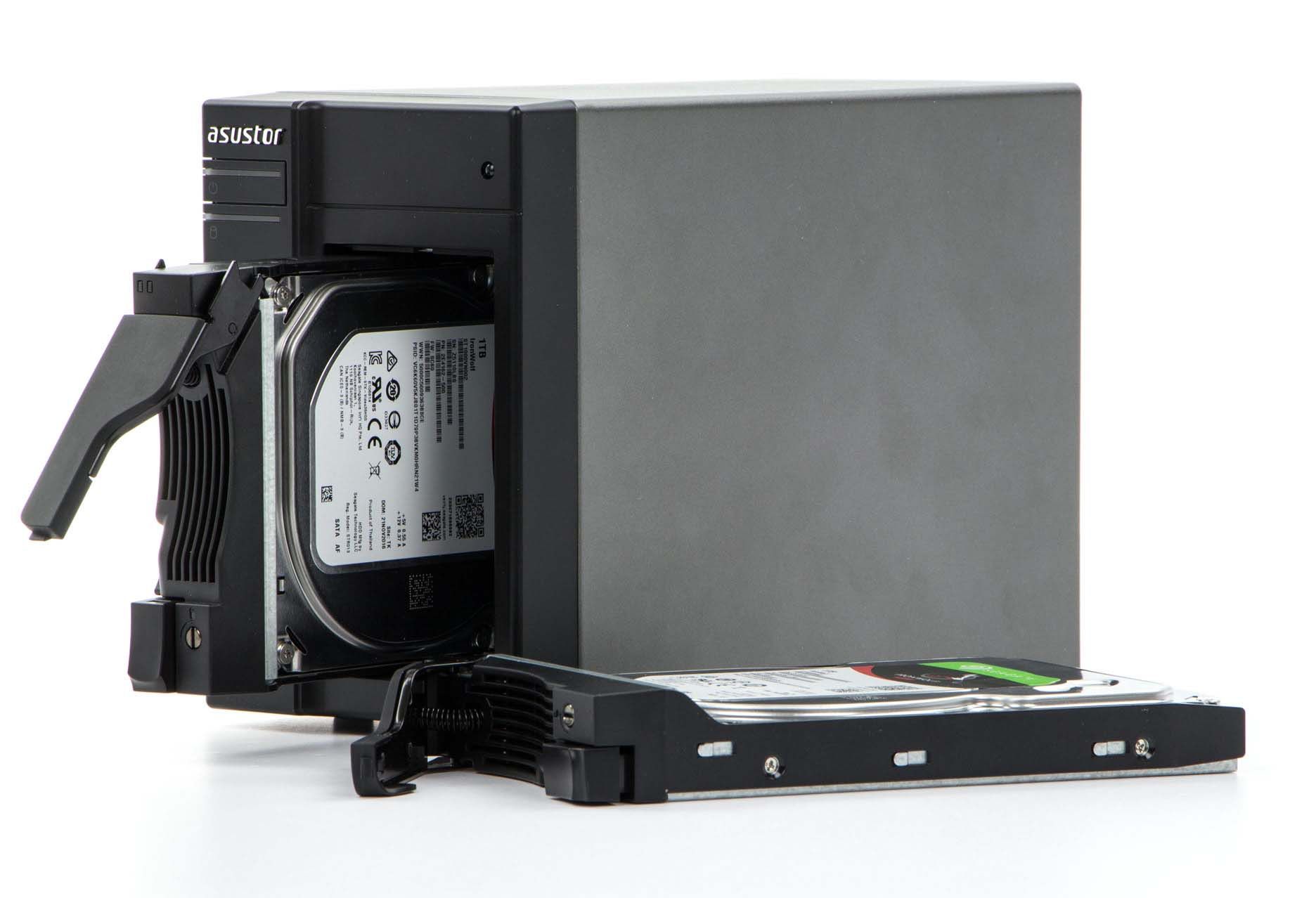

Po instalacji dysków i uruchomieniu serwera należy zainstalować system ADM. Do tego najlepiej posłużyć się aplikacją ASUSTOR Control Center, która wyszuka w sieci LAN dostępne serwery i przeniesie nas do interfejsu konfiguracyjnego.

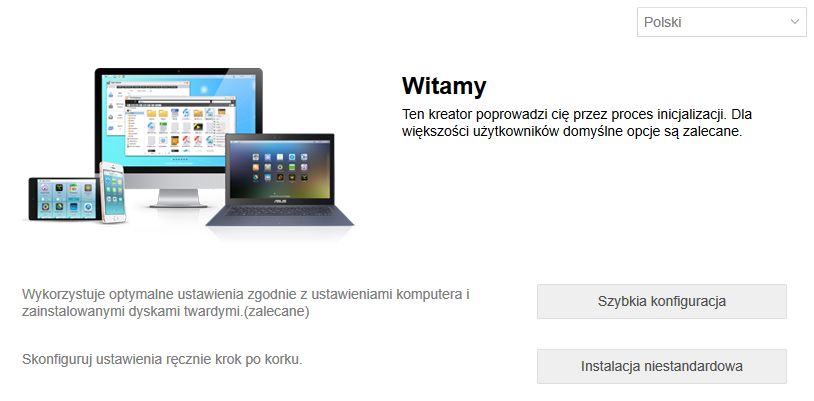

Kolejny etap to kreator instalacji i konfiguracji serwera gdzie określamy podstawowe parametry takie jak nazwę, hasło administratora, ustawienia sieciowe oraz typ macierzy dyskowej.

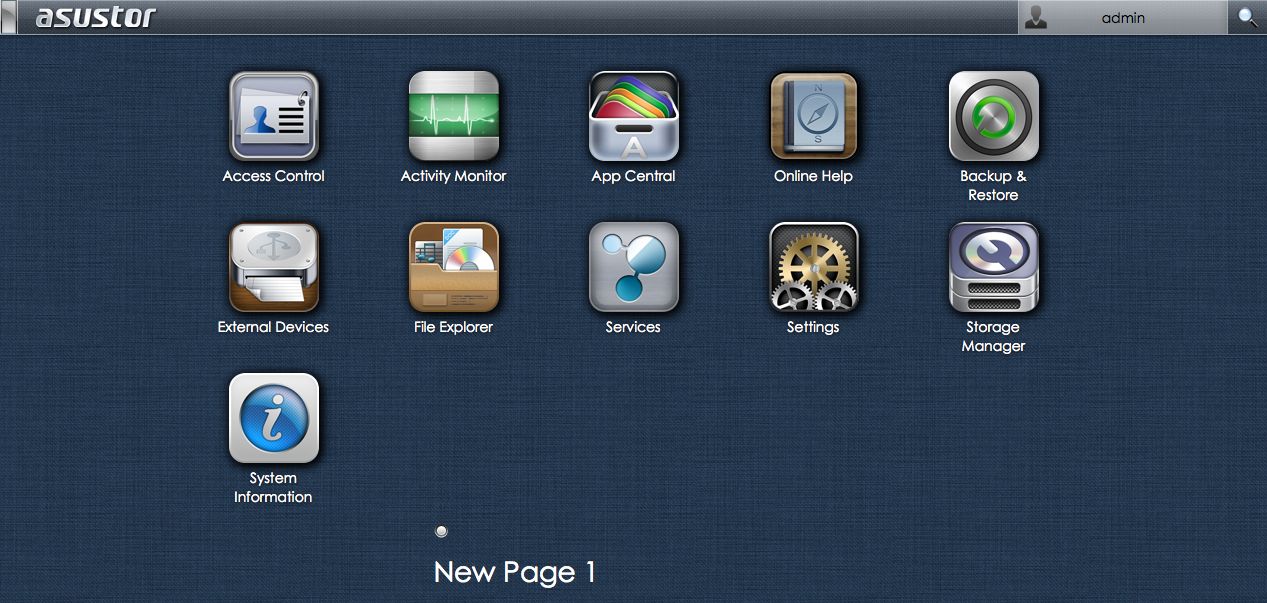

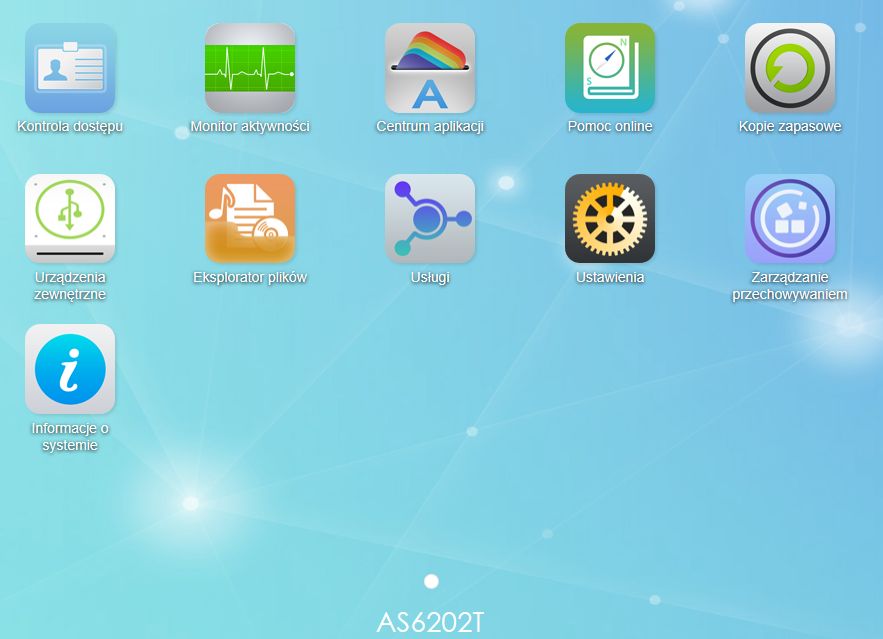

System ADM (ASUSTOR Data Master) jest dobrze znany użytkownikom serwerów ASUSTOR. W AS6202T mieliśmy do czynienia z wersją 2.7.1.RT5. Czy w stosunku do wersji 1.0.8 obecnej w AS-604T coś się zmieniło wizualnie? Oczywiście. Choć początkowo wita nas ten sam znajomy układ ikon. Poniżej ekran ADM w wersji 1.0.8 oraz w wersji 2.7.1.

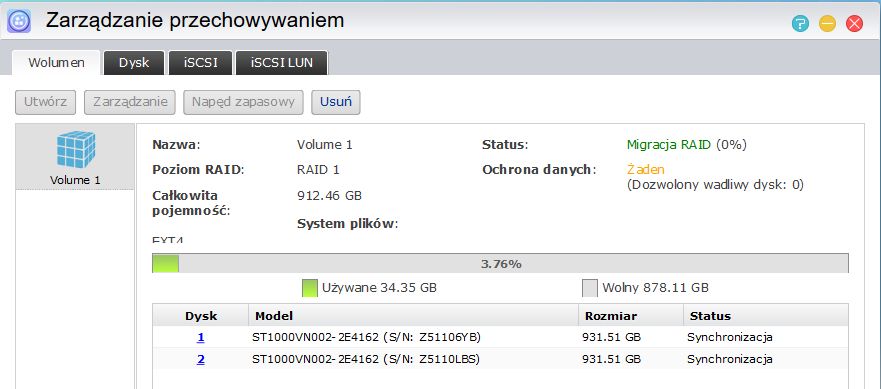

Całość jak widać wygląda niezwykle prosto a poszczególne elementy w formie ikon jasno definiują ich przeznaczenie. Prezentację możliwości i funkcji systemu rozpoczniemy tradycyjnie od powierzchni dyskowej. Dwudyskowa jednostka pozwala na konfigurację kilku typów macierzy dyskowych z różnym poziomem redundancji i pojemności:

• Pojedynczy dysk,
• JBOD,
• RAID 0,
• RAID 1.

Typ powierzchni wybieramy według własnych potrzeb, o ile nie zrobiliśmy już tego wcześniej przy okazji konfiguracji wstępnej serwera.

Dodatkowo do obsługi nośników dochodzą dwa porty eSATA i 5 portów USB. Stąd już tylko krok do podłączenia kolejnych dysków twardych np. w obudowie zewnętrznej i skorzystanie z dodatkowej przestrzeni dyskowej.

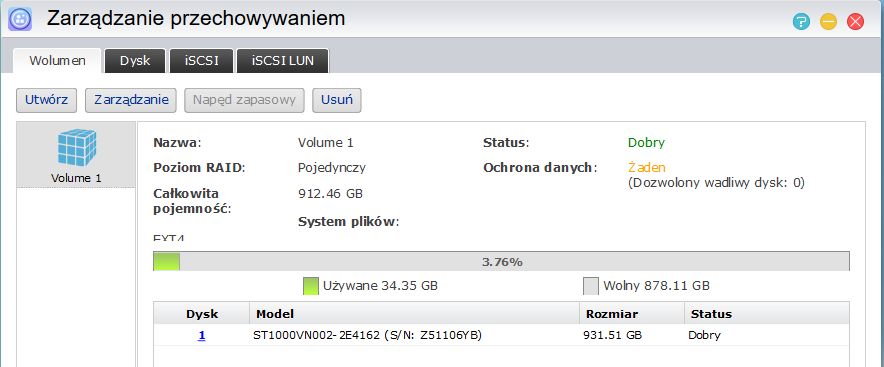

Porównując zarządzanie przechowywaniem z serwerów QNAP czy Synology ASUSTOR oferuje dość skromne możliwości. Nie znajdziemy tu mechanizmów tworzenia wielu puli dyskowych, grup dysków, a w nich dopiero wolumenów.

Użytkownicy, którzy chcieliby elastycznie gospodarować przestrzenią nie uświadczą również możliwości dynamicznej alokacji przestrzeni. ASUSTOR tworzy jeden duży wolumen z całej dostępnej przestrzeni dysku lub dysków twardych. Jedyna opcjonalna konfiguracja to tworzenie wielu wolumenów z użyciem określonych dysków. Jednak w przypadku AS6202T takie ustawienie ograniczy nas do posiadania macierzy typu single lub JBOD. Część funkcji AS6202T została ograniczona przez liczbę zatok dyskowych - na przykład nie będzie możliwości skonfigurowania dysku hot spare.

Z typowych mechanizmów związanych z przestrzenią dyskową mamy możliwość migracji z jednego typu macierzy do drugiego. Dla przykładu w konfiguracji pojedynczego dysku możemy migrować macierz do RAID 1 bez utraty danych i bez przerywania pracy serwera.

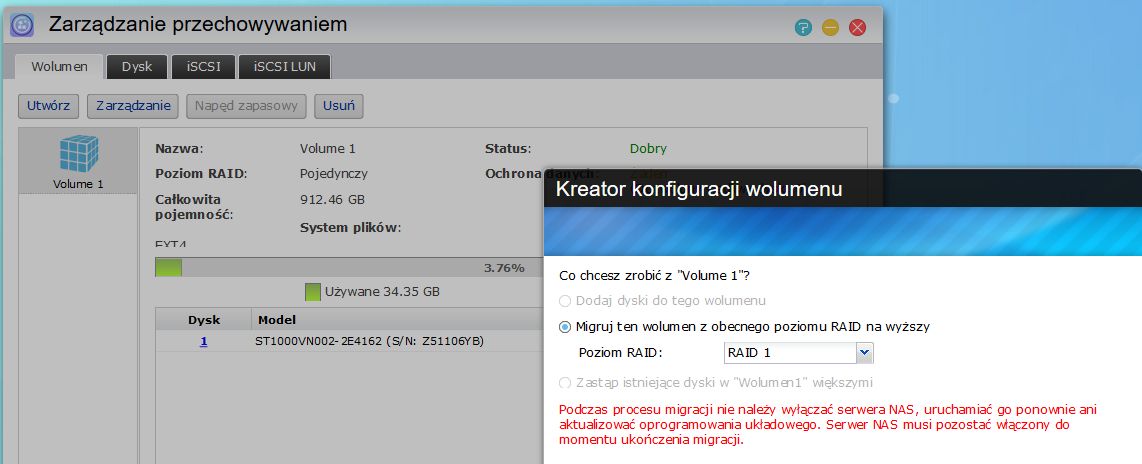

Podobnie będzie wyglądać mechanizm zwiększania powierzchni dyskowej. Mamy przede wszystkim na myśli macierz typu RAID 1, bo to w jej przypadku będzie możliwość uruchomienia mechanizmów zwiększania powierzchni. W zarządzaniu dyskami wystarczy wybrać opcję „Zastąp istniejące dyski w Wolumen X na większymi”. W przypadku macierzy single, JBOD czy RAID 0 taka operacja niestety nie jest możliwa.

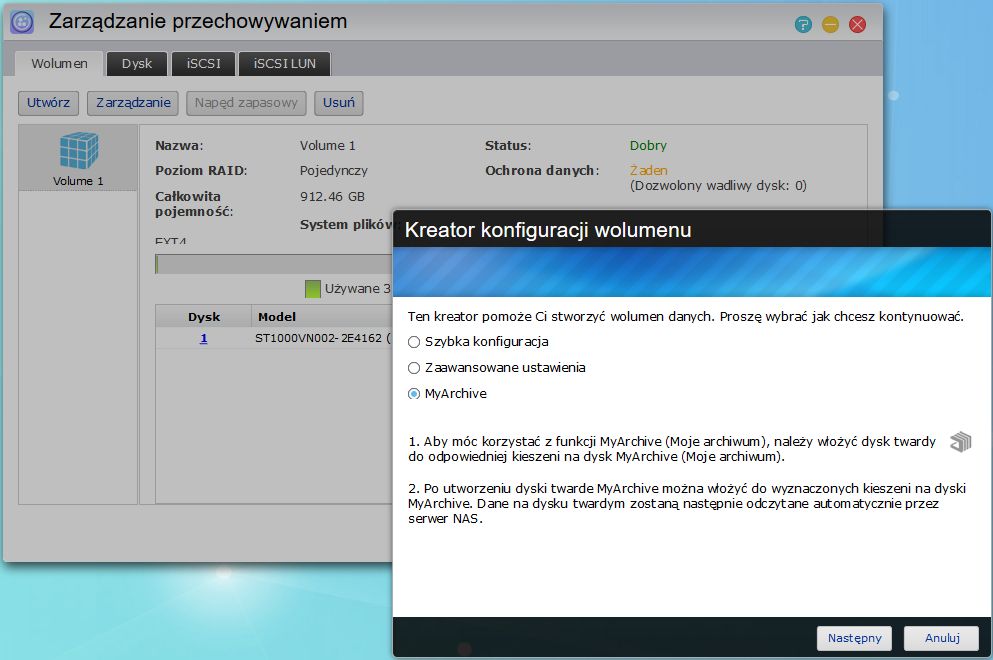

Przy okazji omawiania budowy zewnętrznej NAS-a wspomnieliśmy o ujednoliconej budowie sanek dyskowych i funkcji MyArchive. Co to takiego? W klasycznym scenariuszu użytkowania serwera NAS przestrzeń konfigurowana jest z wykorzystaniem wszystkich zatok dyskowych. A co jeśli chcemy wymienić znaczną ilość danych ze znajomymi czy rodziną, albo po prostu przenieść dużo danych? Do tego celu służy właśnie funkcja MyArchive.

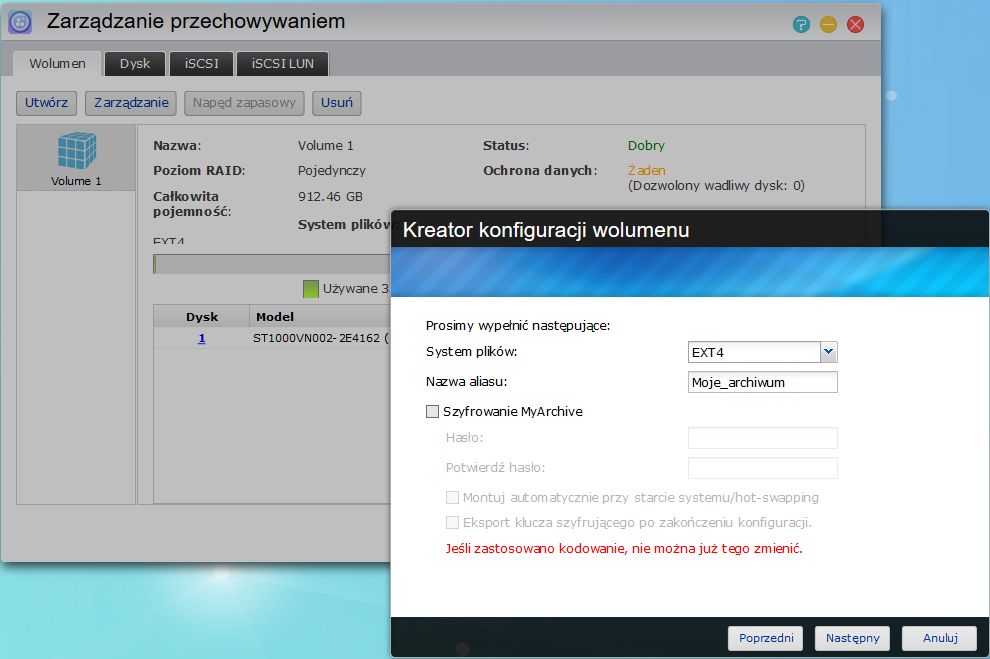

Pozwala ona na skonfigurowanie z jednego lub więcej dysków (liczba ograniczona do n-1 wszystkich dysków) jako przestrzeni „archiwalnych”. Serwer dzięki temu wzbogaca się o dodatkową przestrzeń dyskową, która może być swobodnie wyjmowana i przenoszona. Dodatkowym atutem jest możliwość sformatowania dysków na jeden z 3 formatów plików: EXT4, NTFS oraz HFS+. A w przypadku EXT4 przestrzeń może być dodatkowo szyfrowana.

Po ustawieniu dysku lub dysków MyArchive pojawia się on w zasobach udostępnionych. Możemy na niego przenosić dane spoza serwera NAS, przenosić dane z innego folderu z użyciem Eksploratora plików ASUSTORA lub po prostu stworzyć lokalną kopię zapasową z NAS-a. Co dalej z dyskiem MyArchive? Teraz najciekawsza część.

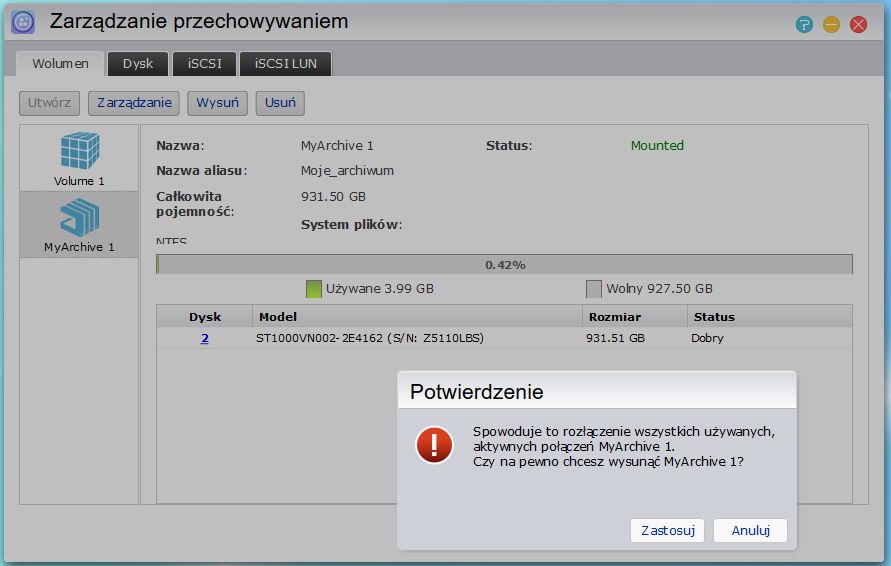

Wchodzimy w Zarządzanie przechowywaniem i klikamy przycisk Wysuń pozwalając na bezpieczne odłączenie dysku MyArchive. Dysk możemy zabrać ze sobą i przenieść dużą porcję danych na inny serwer ASUSTOR. Wystarczy po prostu włożyć dysk do wolnej kieszeni dyskowej dowolnego ASUSTORA. Jeśli nie posiadamy drugiego ASUSTORA możemy dysk podłączyć z użyciem na przykład kieszeni i z łatwością przenieść dane na komputery lub inny serwer NAS.

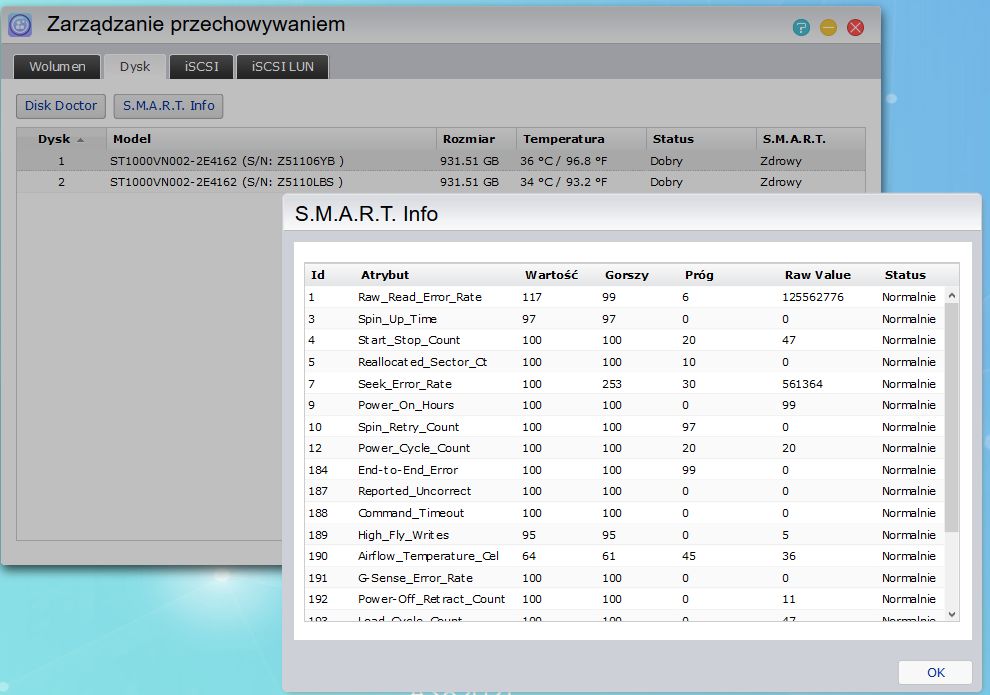

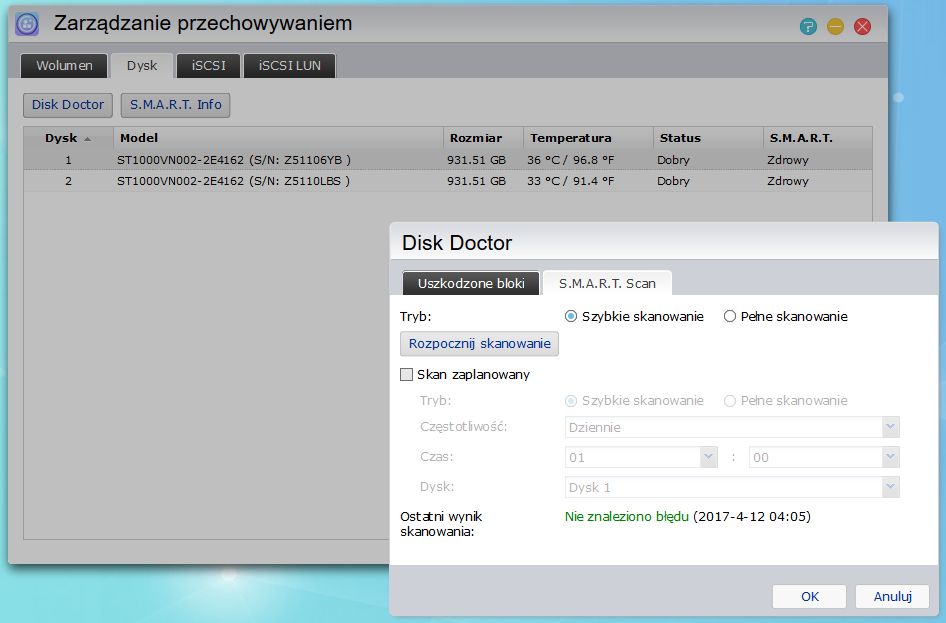

Z pozostałych narzędzi dyskowych pozostały nam elementy diagnostyki dysków twardych. Skanowanie narzędziem Disk Doctor oraz statystyki SMART.

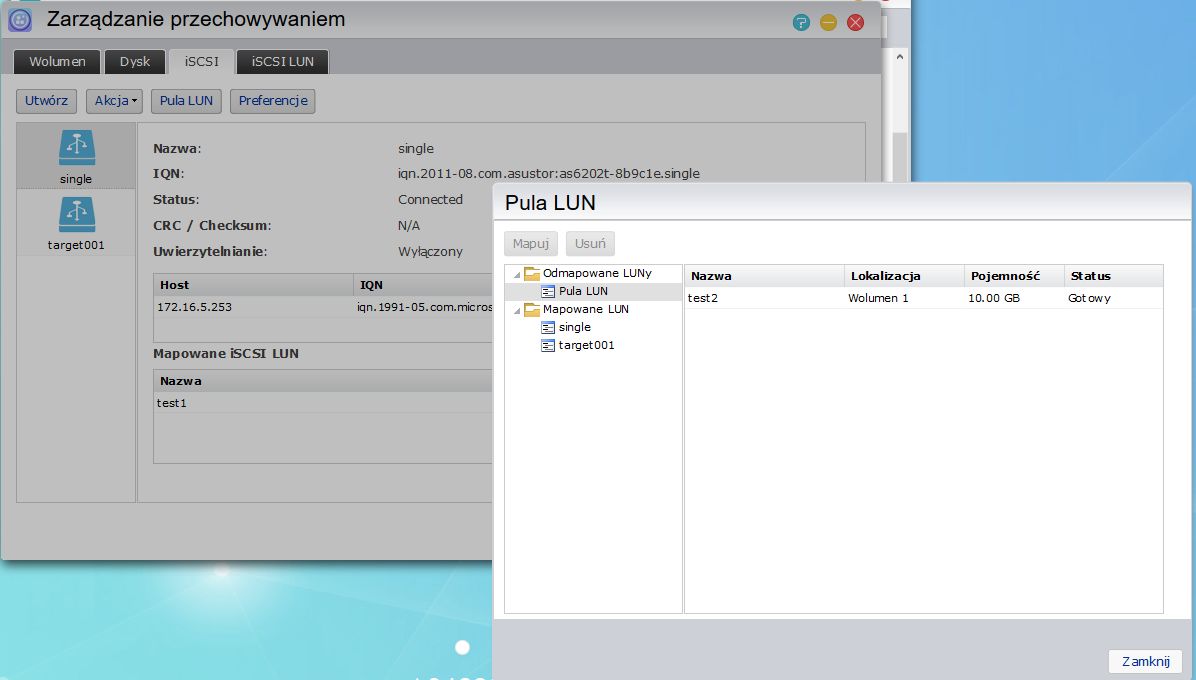

Serwer NAS nie może obyć się bez protokołu iSCSI. Podejście ASUSTORA do obsługi protokołu jest dość elastyczne. Możemy tworzyć same cele iSCSI lub od razu mapować je do jednostek LUN. Mechanizm działa także w drugą stronę. Można tworzyć same jednostki LUN a dopiero potem mapować je do poszczególnych celów. Zarządzaniem dostępnymi jednostkami LUN Zajmuje się Pula LUN. To w niej znajdziemy wszystkie wolne do wykorzystania oraz zamapowane jednostki.

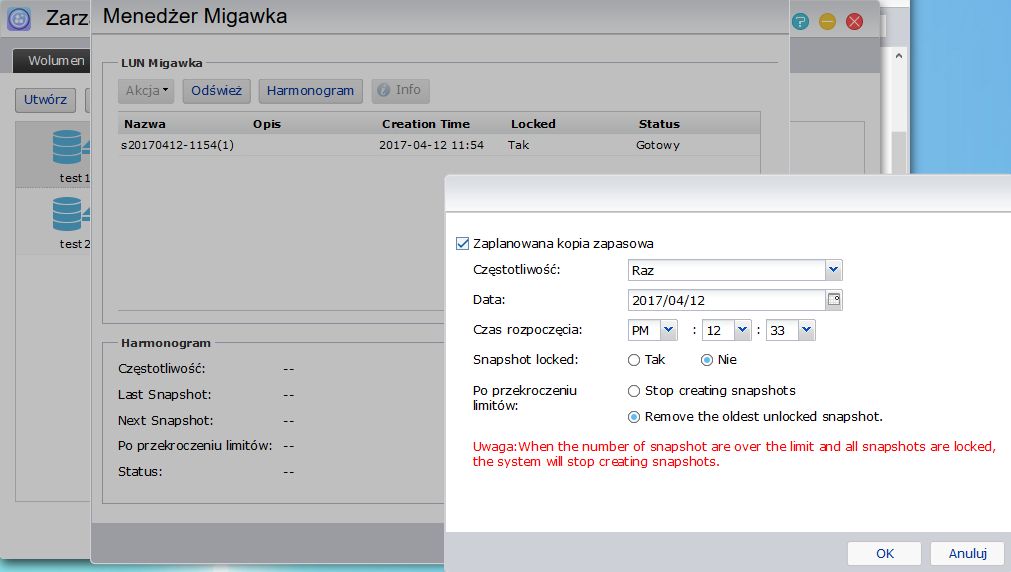

Dla każdej jednostki LUN możemy wykonywać kopie migawkowe. Kopie mogą być wykonywane ręcznie lub z użyciem harmonogramu.

Po przygotowaniu powierzchni dyskowej możemy przejść do części związanej z usługami dostępowymi NAS-a. Na początku przyjrzyjmy się tym najważniejszym. W aplecie Usługi możemy konfigurować poszczególne protokoły dostępowe. Domyślnie włączony jest protokół CIFS/SMB i możliwość dostępu do plików np. z użyciem komputerów Windows. Z ciekawszych opcji SMB mamy: uwierzytelnianie NTLMv2, blokowanie oportunistyczne oraz możliwość określenia wersji protokołu SMB.

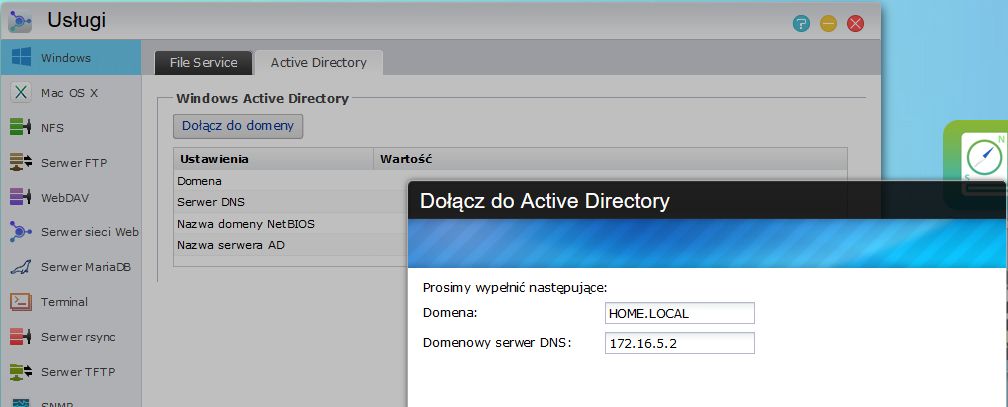

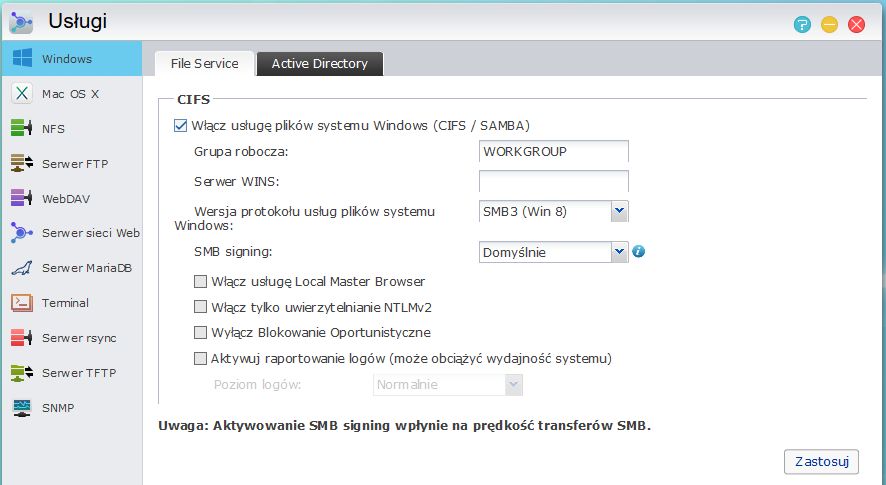

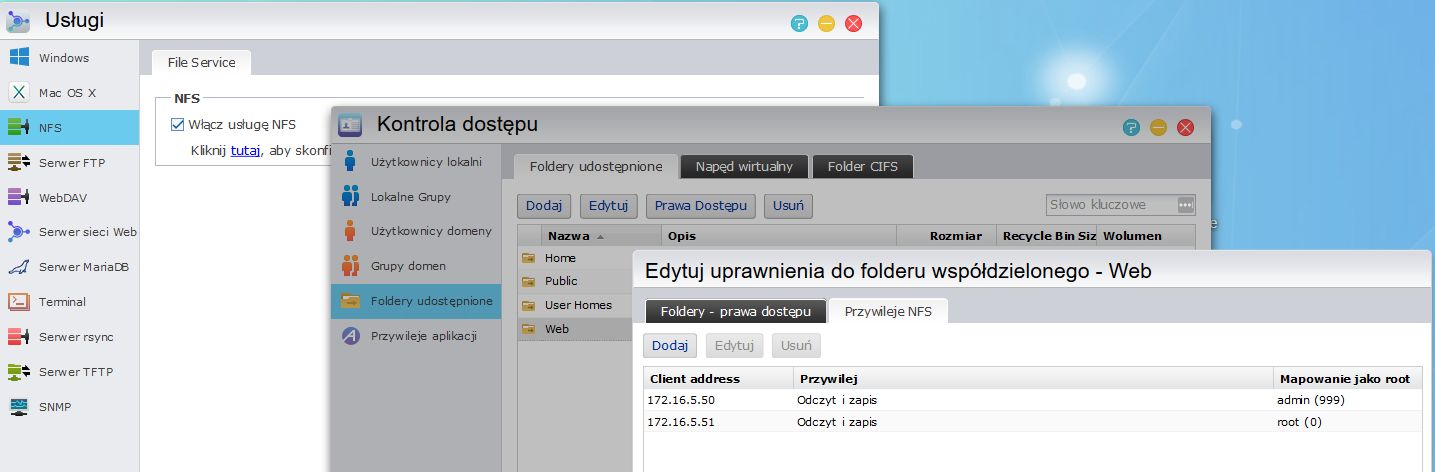

Jeśli serwer NAS będzie pracował w sieci LAN, której dostępne są usługi katalogowe to bez problemu możemy podłączyć go do Active Directory.

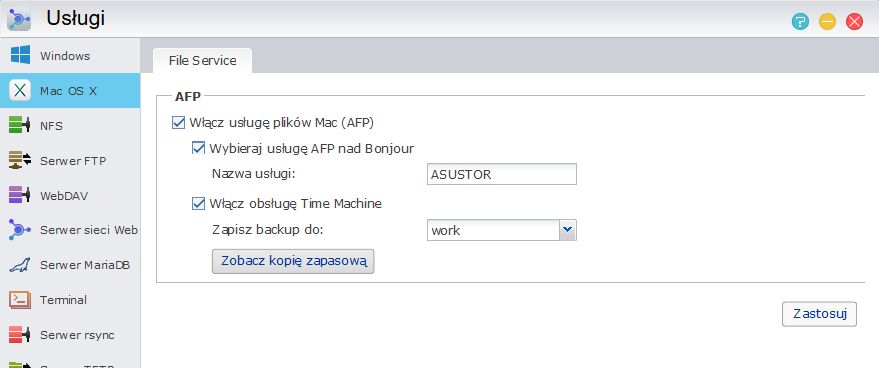

Użytkownicy Mac OS mogą skorzystać z obsługi protokołu AFP. ASUSTOR nie zapomniał również o protokole Bonjour i obsłudze kopii zapasowych Time Machine. Konfiguracja natywnego mechanizmu backupów komputerów Apple sprowadza się do wskazania folderu gdzie przechowywane będą kopie.

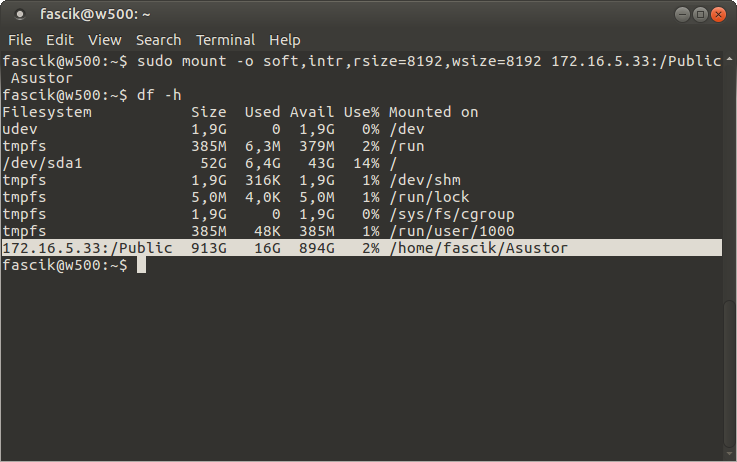

Choć protokół CIFS/SMB jest bardzo uniwersalnym protokołem sieciowym, to użytkownicy systemów Linux z pewnością wolą skorzystać z obsługi NFS. Konfiguracja sprowadza się do aktywowania usługi oraz skonfigurowania dostępu do zasobów przez określone hosty w sieci LAN. Protokół NFS może zostać również wykorzystany do podłączenia datastore np. do hypervisora VMware.

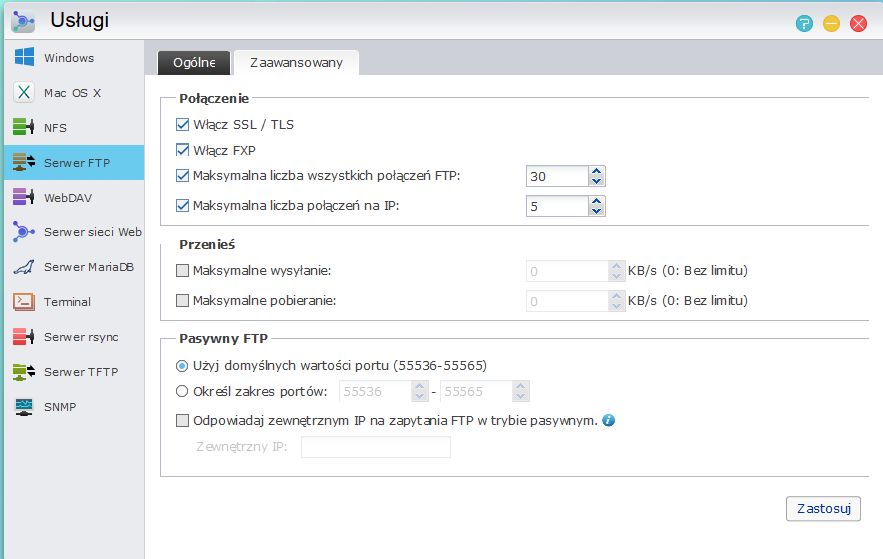

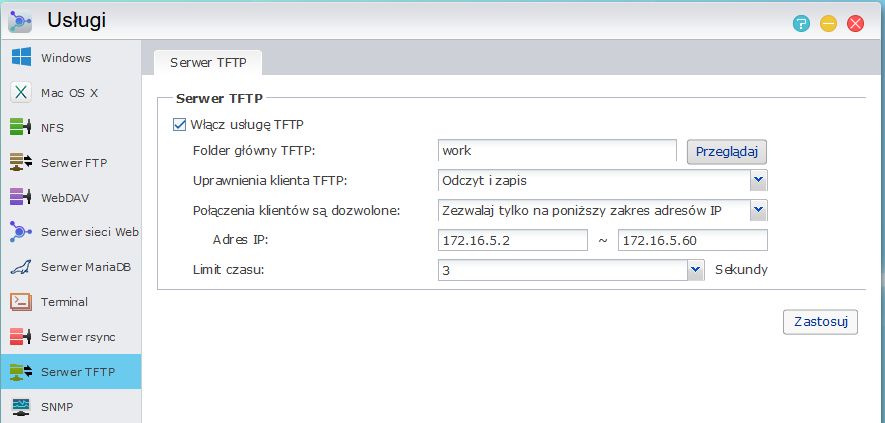

Kolejne usługi wymiany plików to serwer FTP oraz TFTP. W tym pierwszym przypadku oprócz klasycznego serwera FTP możemy również włączyć szyfrowanie, maksymalną liczbę połączeń czy ograniczyć transfer. Ciekawostką jest obsługa protokołu FXP – czyli komunikacji dwóch serwerów FTP bez udziału klienta. Z kolei serwer TFTP przyda się dla osób, które transmitują dane ze znacznie prostszych konstrukcyjnie urządzeń nie obsługujących FTP.

Kolejne 3 narzędzia przydadzą się użytkowaniem sieci web. To serwer WWW z możliwością dodawania wirtualnych hostów, serwer bazodanowy oraz obsługa protokołu WebDAV. Z kolei administratorzy docenią dostęp do powłoki shell NAS-a (obsługa SSH), serwer rsync oraz obsługę SNMP, która znacząco ułatwia monitorowanie stanu serwera.

By móc korzystać z dostępu do zasobów udostępnianych przez serwer warto utworzyć konta użytkowników. To dzięki nim możemy w bezpieczny sposób udostępniać dane i autoryzować połączenia z serwerem. W ASUSTORZE elementy konfiguracji kont znajdziemy w aplecie Kontrola dostępu.

Tworzenie kont można przeprowadzić na 3 sposoby:

• klasyczny kreator tworzenia konta,
• hurtowe tworzenie kont,
• import z pliku CSV.

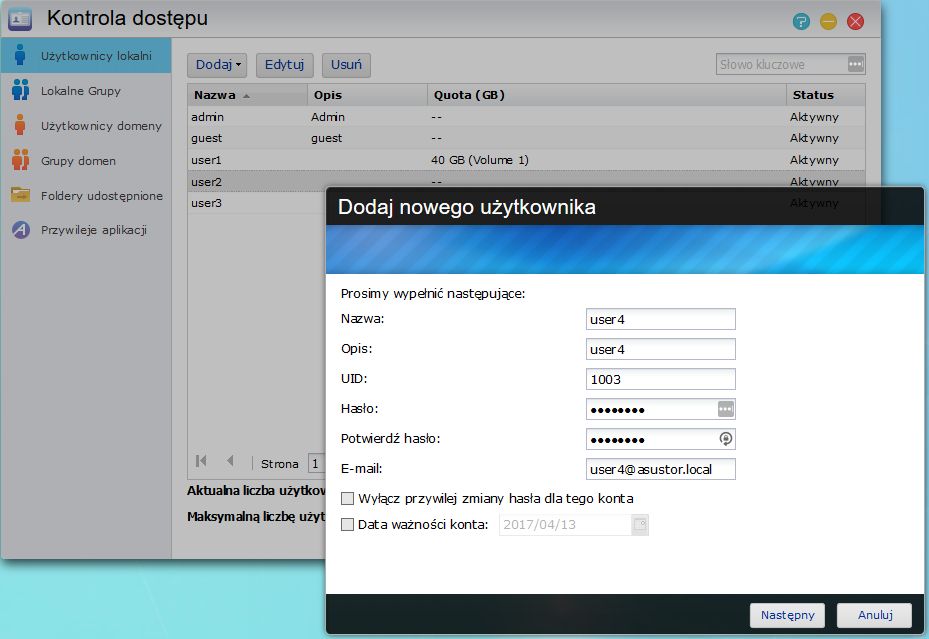

W przypadku tworzenia pojedynczych kont przechodzimy prosty kreator, w którym określamy podstawowe dane takie jak login, hasło, mail, możliwość zmiany hasła, ważność konta. Następnie dodajemy role użytkownika i przynależność do grup. Kolejny etap to przydzielanie uprawnień do folderów udostępnionych. Na koniec możemy określić quotę (przydział pojemności dyskowej) dla konta oraz uprawnienia do zainstalowanych w ASUSTORZE aplikacji.

Jeśli posiadamy dużą liczbę kont, które mają takie same uprawnienia, to warto wpierw skonfigurować Grupy użytkowników a następnie do nich dopisać poszczególne konta.

Użytkownicy, którzy podłączą serwer NAS do usługi katalogowej będą mieli ułatwione zadanie. Po podłączeniu serwera NAS do domeny możemy pobrać użytkowników i grupy bezpośrednio z Active Directory.

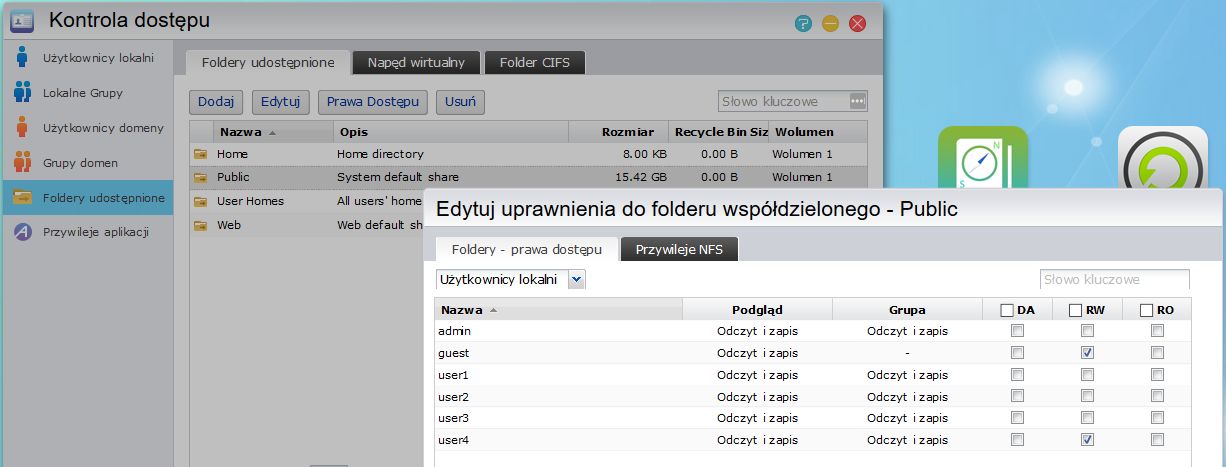

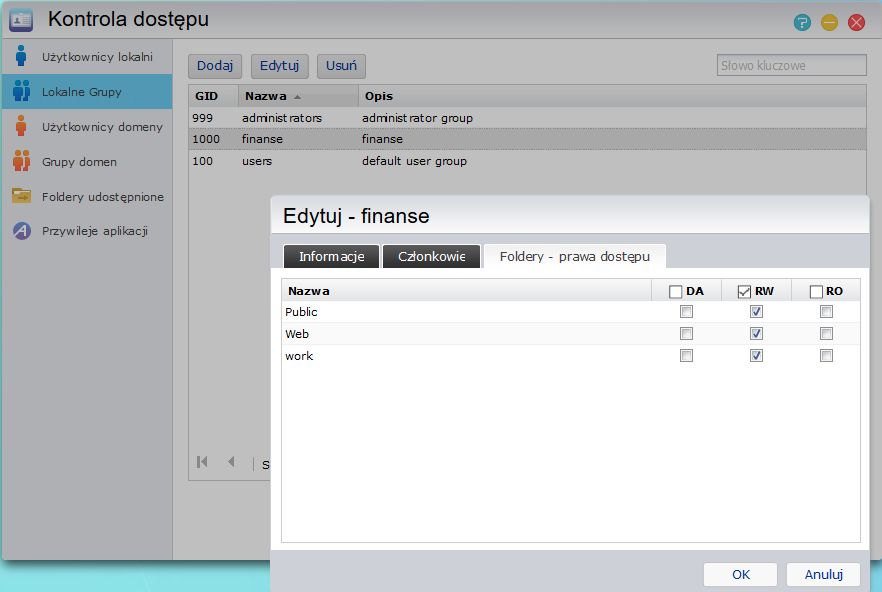

Ostatnie dwie sekcji Kontroli dostępu obejmują nadawanie uprawnień do folderów oraz aplikacji. W zakładce Foldery udostępnione przydzielane są dostępy do folderów udostępnionych. Prócz zabezpieczeń CIFS/SMB możemy także stosować zaawansowane uprawnienia ACL oraz uprawnienia NFS.

Zaletą ASUSTORA są jeszcze dwie funkcjonalności w zakresie udostępniania danych:

• Montowanie obrazów ISO – w sekcji Napęd wirtualny możemy podłączyć obraz ISO i udostępnić go jako folder w sieci LAN,

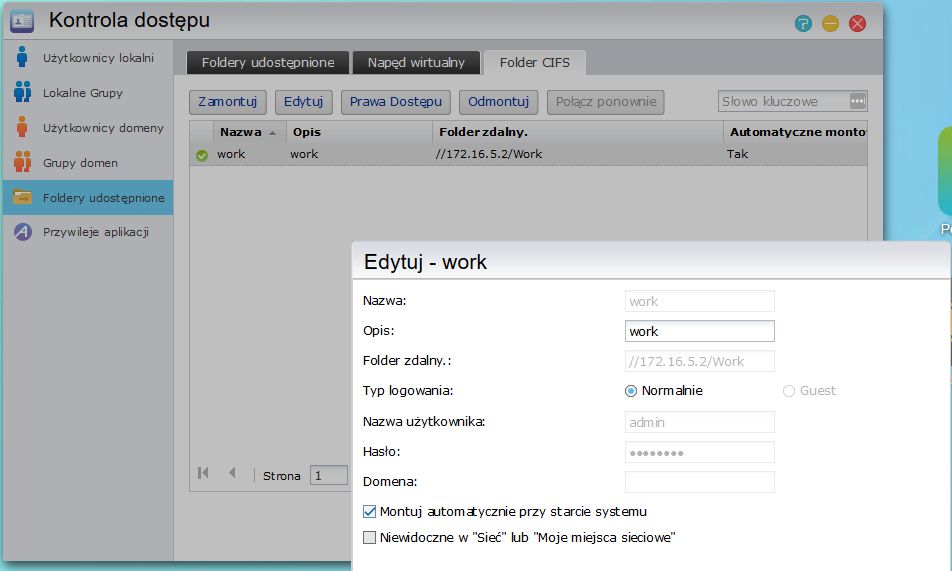

• Folder CIFS – to funkcja umożliwiająca udostępnienie folderu znajdującego się na innym zasobie sieciowym. Funkcjonalność można określić jako mechanizm DFS pozwalający na agregację folderów udostępnionych.

Na zakończenie sekcja Przywileje aplikacji gdzie skonfigurujemy uprawnienia dla poszczególnych użytkowników dla dodatkowych pakietów instalowanych na ASUSTORZE.

Przyjrzyjmy się teraz narzędziom administracyjnym systemu ADM i NAS-ów ASUSTORA. Elementy te znajdziemy aplecie Ustawienia. Producent zawarł tu wszystkie ustawienia niezbędne do prawidłowego ustawienia serwera AS6202T:

• porty zarządzania serwerem,

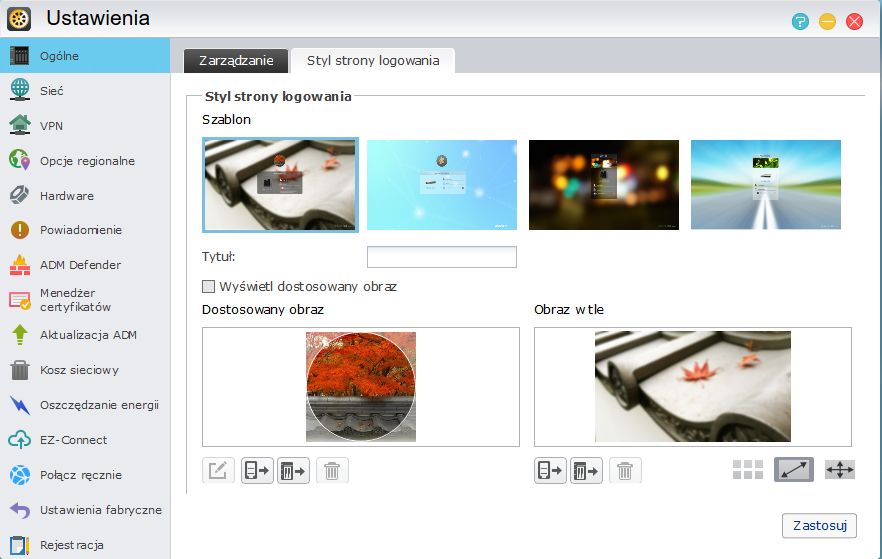

• konfiguracja stylu strony logowania,
• opcje regionalne,
• ustawienia wskaźników LED – możemy zmieniać jasność wskaźników lub całkowicie je wyłączyć,
• sterowanie wentylatorem – jeśli NAS będzie mocno obciążony, można włączyć wysoką wydajność wentylatorów,
• sterownie zasilaniem z możliwością włączania i wyłączania NAS-a zgodnie z harmonogramem
• hibernacja dysku twardego i trybu uśpienia,
• powiadomienia – serwer może wysyłać powiadomienia i informacje na mail lub w postaci komunikatów push na urządzenia mobilne,
• system kosza sieciowego – jeśli skonfigurowaliśmy funkcję kosza sieciowego w folderach udostępnionych, to w tym miejscu możemy zarządzać jego zachowaniem – m.in. okresem usuwania danych.

ASUSTOR zadbał również o bezpieczeństwo serwera. Mamy do dyspozycji system ADM Defender. A w nim prosty w konfiguracji firewall i Network defender. Zapora sieciowa działa na zasadzie zezwól/odmów z możliwością dodania zaufanych lub blokowanych adresów IP, sieci i podsieci oraz porty.

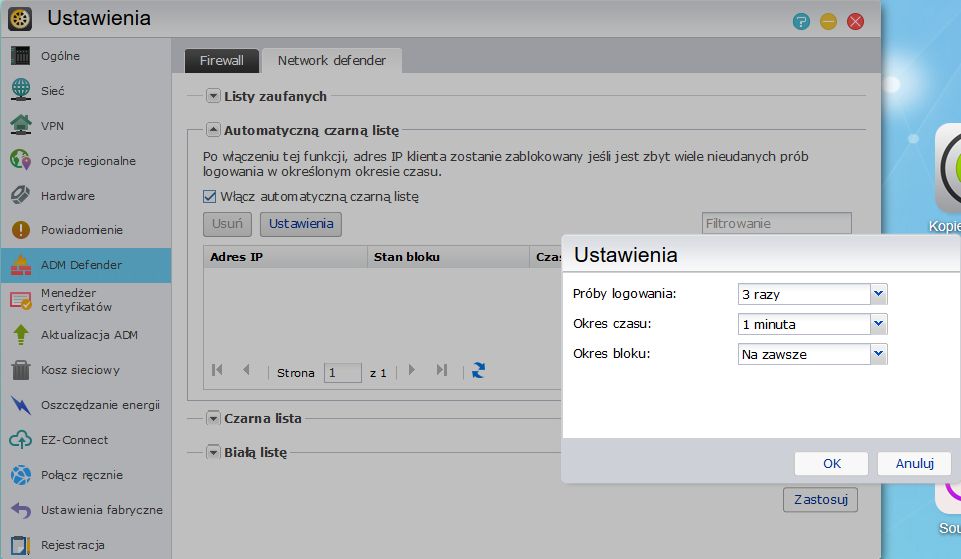

Zadaniem narzędzia Network Defender jest czuwanie nad próbami logowania się do serwera. Jeśli w ciągu określonego czasu nastąpi zbyt wiele nieudanych prób logowania, serwer może automatycznie dodać adres IP do czarnej listy.

Czarną listę można zdefiniować za pomocą adresu IP, podsieci jak i geolokalizacji. Adresy zgromadzone na czarnej liście nie będą miały dostępu do  CIFS/SMB, AFP, FTP, HTTP, SSH.

Zatrzymajmy się jeszcze na chwilę w Ustawieniach i przejrzyjmy opcje związane z zarządzaniem siecią. Po pierwsze dostęp zdalny. ASUSTOR oferuje obsługę chmurową jednak jej konfiguracja jest nieco inna niż w przypadku serwerów QNAP czy Synology. Do zdalnego dostępu do NAS-a niezbędne będzie przekierowanie portów bezpośrednio na routerze, a co za tym idzie posiadanie publicznego adresu IP.

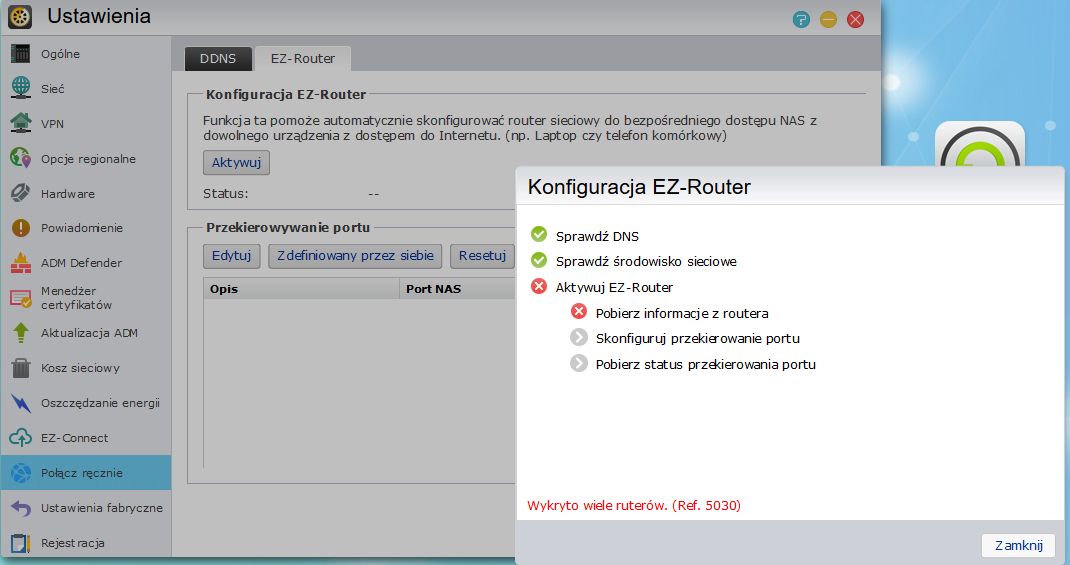

Całość wspomaga mechanizm EZ-Router, który dzięki UPnP potrafi samodzielnie skonfigurować router do prawidłowego działania. Jeśli nie posiadamy routera obsługującego UPnP, możemy samodzielnie przekierować odpowiednie porty. Ich lista znajduje się poniżej

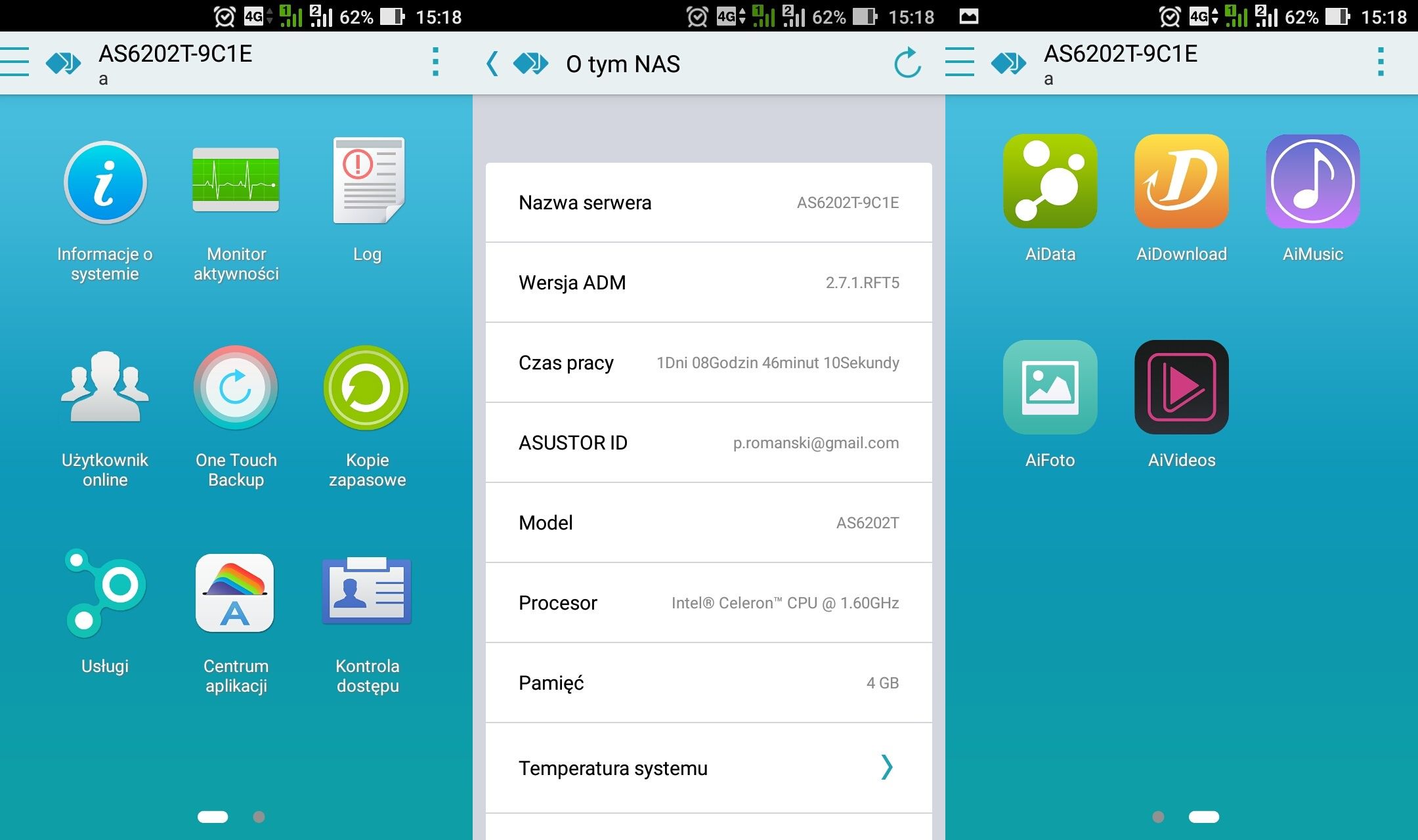

Jeśli chcemy uzyskać dostęp zdalny do serwera NAS możemy udać się na stronę http://www.myasustor.com/ i wpisać skonfigurowany w Cloud Connect identyfikator Cloud ID. Po chwili będziemy mogli zalogować się do NAS-a lub też określonej aplikacji. Dodatkową zaletą Cloud Connect jest możliwość zdalnego połączenia do NAS-a z użyciem mobilnych aplikacji:

• AiMaster – zarządzanie Asustorem,
• AiDownload – pobieranie plików,
• AiVideos – biblioteka filmów,
• AiData – przeglądarka plików,
• AiMusic – odtwarzacz muzyki,
• AiFoto – biblioteka zdjęć,

Usługa EZ-Router, choć posiada wiele zalet, ma też drobne problemy z obsługą routerów UPnP w sieci gdzie oprócz routera występuje np. modem kablowy operatora ISP. W takim przypadku EZ-Router nie pozwoli na pełną aktywację. Dlatego pewniejszą metodą jest ręczna konfiguracja przekierowań.

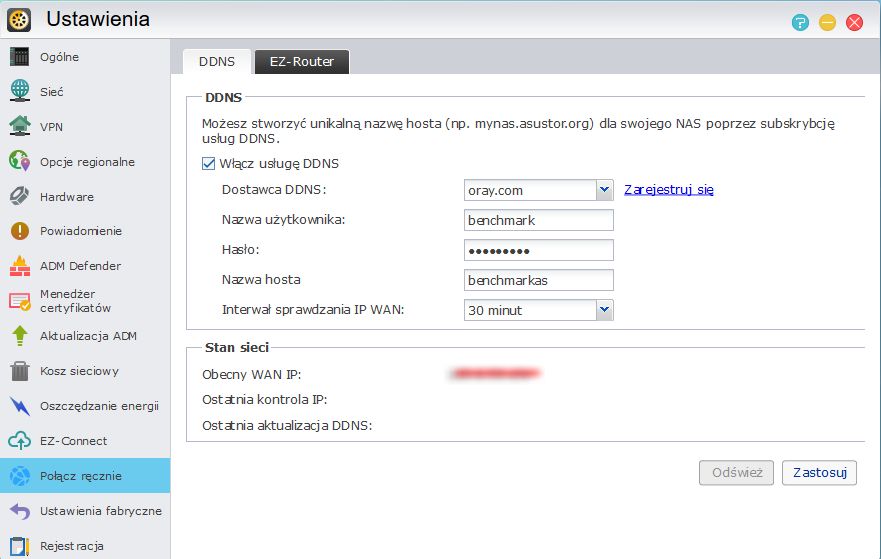

Opcjonalnym rozwiązaniem jest wykorzystanie usług DDNS pozwalających na tłumaczenie adresu IP na przyjazną nazwę. ASUSTOR posiada wbudowaną obsługę kilku operatorów DDNS.

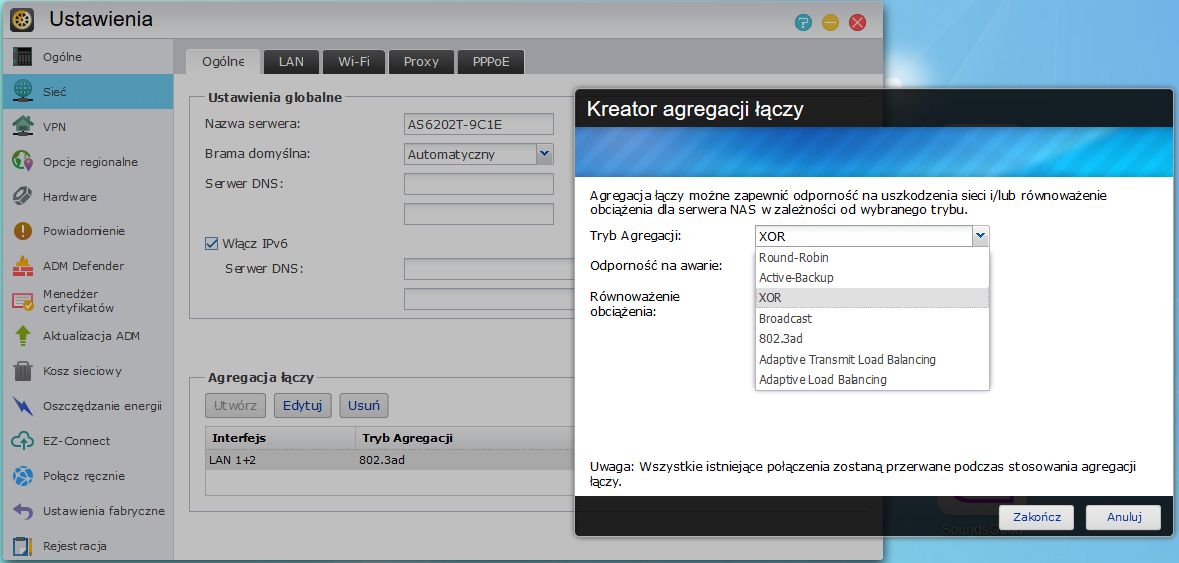

Nie możemy zapomnieć o kilku zdaniach na temat połączeń sieciowych. Tu ASUSTOR pozostawia wiele możliwości. Po pierwsze sieć LAN. AS6202T wyposażony jest w dwa interfejsy Ethernet. Mamy spore pole do popisu i sporo możliwości zestawienia połączenia. Jakie wybrać? To zależy od naszych potrzeb i konfiguracji. Może to być pojedynczy interfejs ale równie dobrze dwa, gdzie mamy kilka opcji do wyboru w zależności od potrzeb (redundancja, backup, równoważenie obciążenia):

• Round-robin
• Active-Backup
• XOR
• Broadcast
• 802.3ad
• Adaptive Transmit Load Balancing
• Adaptive Load Balancing

ASUSTOR wspiera również adresację IPv6 oraz 802.1q. Z kolei jeśli serwer NAS znajduje się w sieci LAN gdzie obecne jest proxy to bez trudu skonfigurujemy opcje w zakładce Proxy. Mamy też dobrą wiadomość dla posiadaczy łącze DSL/ADSL. Możemy skonfigurować połączenie PPPoE bezpośrednio z interfejsu NAS-a.

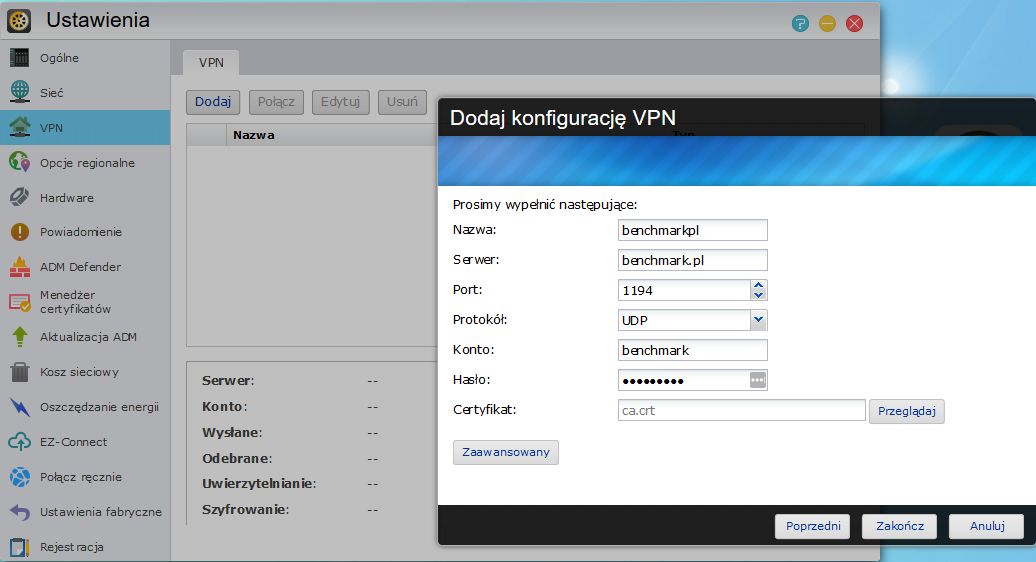

Do dyspozycji mamy jeszcze dwa rodzaje połączeń. W pierwszym przypadku możemy skomunikować serwer NAS z odległym segmentem sieci, z użyciem wbudowanego klienta VPN. ASUSTOR wspiera dwa typy połączeń: OpenVPN oraz PPTP.

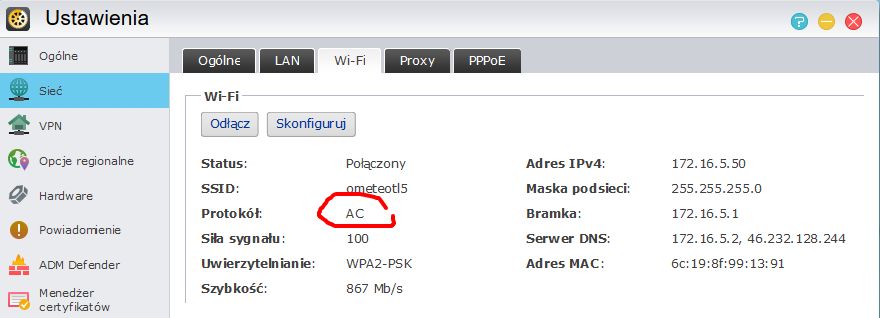

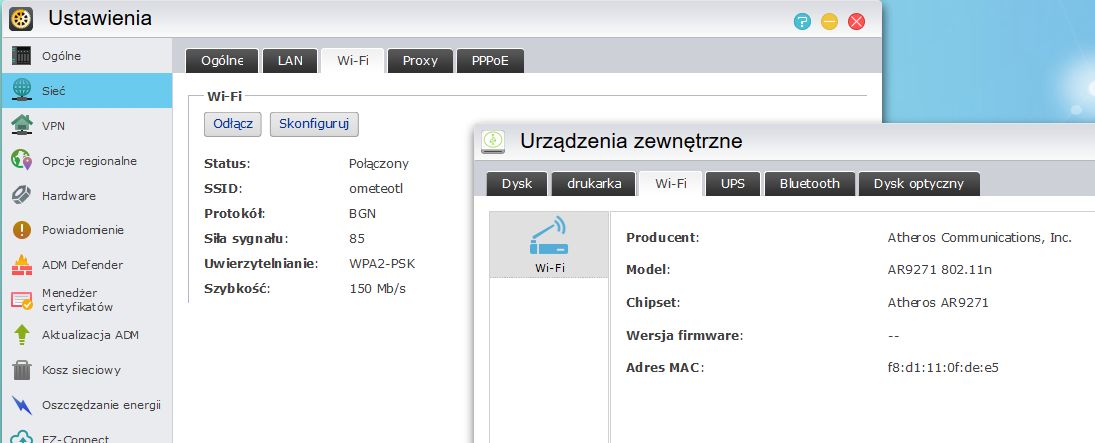

Drugi typ połączenia to połączenie NAS-a do sieci z użyciem bezprzewodowej karty sieciowej WiFi. W zależności od użytego adaptera USB możemy podłączyć się zarówno do sieci 2,4 jak i 5 GHz oraz sieci obsługujących standard 802.11ac.

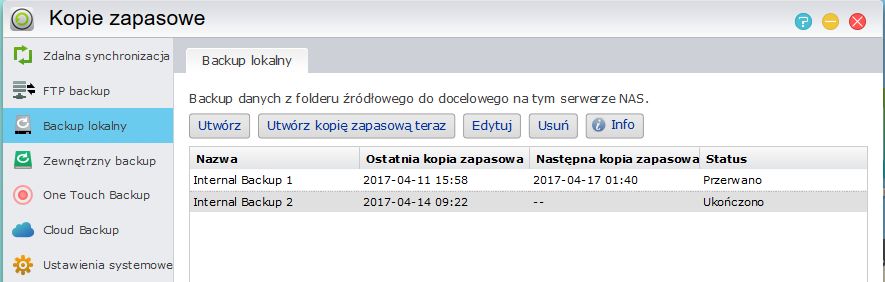

Wspomnieliśmy już o bezpieczeństwie połączeń i komunikacji ASUSTORA. Pora zaprezentować mechanizmy, które pozwolą zabezpieczyć dane przed ich uszkodzeniem czy skasowaniem. Prócz jednostek LUN i kopii migawkowych ASUSTOR oferuje wiele innych możliwości skonfigurowania backupów i synchronizacji:

• Zdalna synchronizacja – umożliwi synchronizowanie dwóch serwerów ASUSTOR lub też synchronizację z serwerem rsync,
• Kopia FTP – tworzenie backupu ASUSTORA na serwer FTP. Możliwy jest również backup w drugą stronę – serwer FTP na serwer ASUSTOR,
• Backup lokalny – pozwala na utworzenie kopii zapasowej folderów współdzielonych do innego folderu,
• Zewnętrzny backup – kopia zapasowa na podłączony dysk USB lub eSATA,
• OneTouch Backup – port USB 3.0 oraz przycisk szybkiej kopii zlokalizowane na froncie AS6202T umożliwiają proste tworzenie kopii zapasowej zarówno podłączonego nośnika USB jak i zasobów serwera NAS na dysk USB. Konfigurację zachowania przycisku przeprowadzamy w aplecie Kopie Zapasowe,
• Cloud Backup – możliwość utworzenia kopii zapasowej w chmurze Amazon S3. Skromnie. Jednak jeśli wejdziemy do Centrum Aplikacji (o którym za chwilę) to możemy doinstalować kilka innych usług chmurowych – zarówno dla kopii jak i synchronizacji.

Na koniec prezentacji zostawiliśmy kilka elementów dodatkowych, które sprawiają, że AS6202T nie jest tylko zwykłym serwerem NAS. Zacznijmy od apletu Centrum aplikacji. To miejsce, bez którego nie może obyć się nowoczesny serwer NAS. Urządzenia tego typu są na tyle wydajne, że prócz obsługi popularnych protokołów sieciowych potrafią hostować wiele dodatkowych elementów i narzędzi. ASUSTOR nie jest tu wyjątkiem.

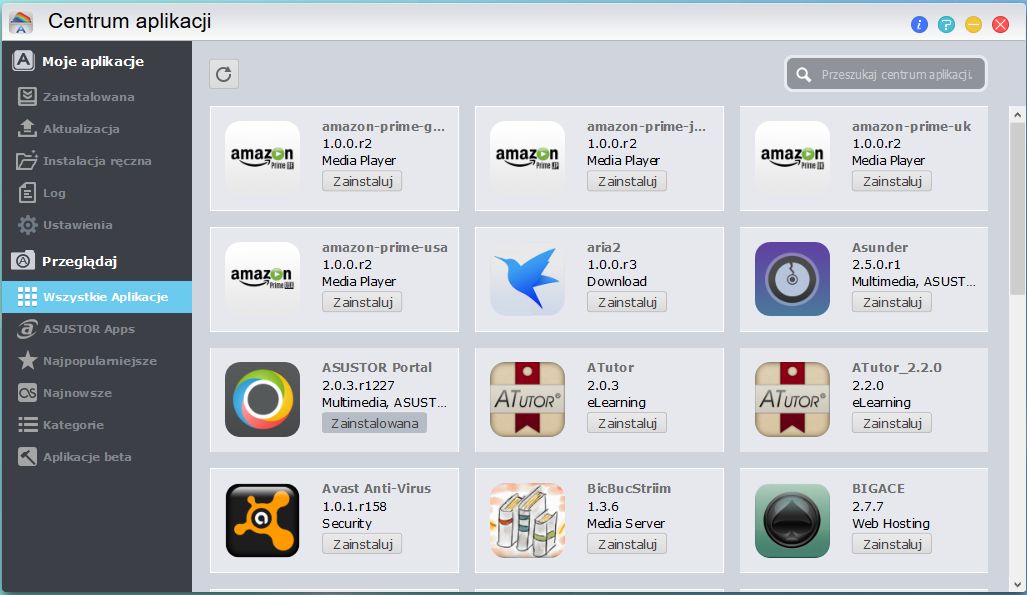

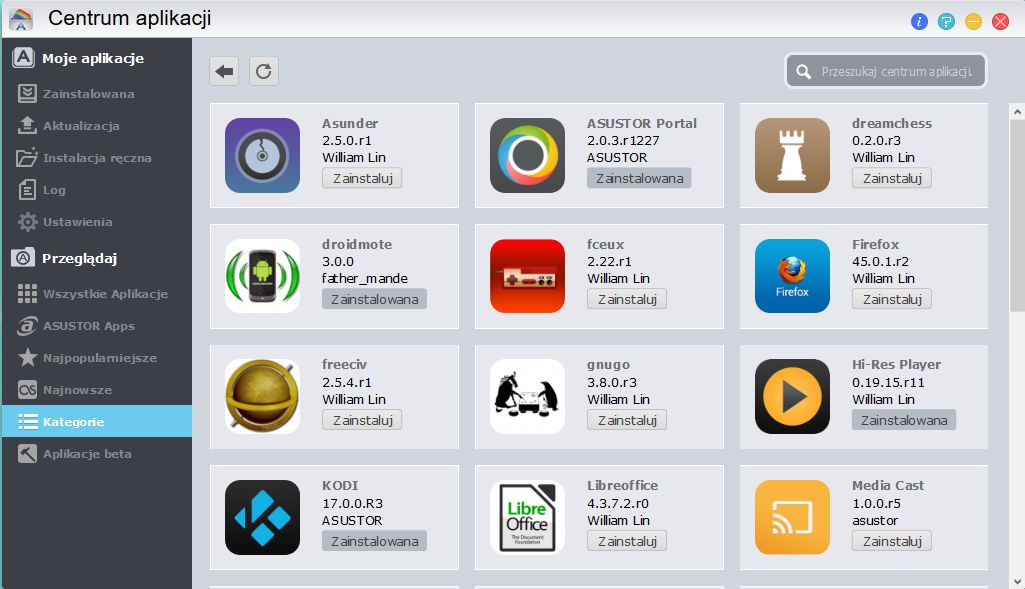

Centrum aplikacji jest narzędziem pozwalającym na doinstalowanie do NAS-a funkcji, które domyślnej konfiguracji nie są obecne w systemie. Na co możemy liczyć w przypadku AS6202T? Na ponad 200 aplikacji! Wśród nich blisko 40 aplikacji producenta.

Wśród aplikacji ASUSTORA znajdziemy m.in.:

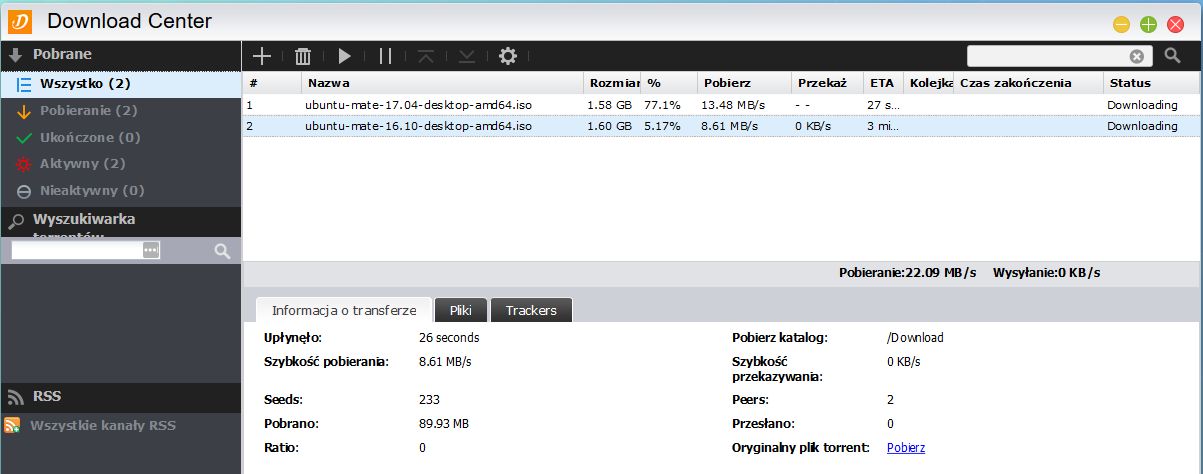

• Download Center – narzędzie do pobierania plików z użyciem http, ftp i torrent,
• LooksGood – odtwarzacz i biblioteka filmowa,
• SoundsGood – odtwarzacz muzyki,
• Photo Gallery – biblioteka zdjęć,
• Mail-Server,
• VPN Server – serwer VPN z obsługą PPTP, L2TP i OpenVPN,
• Syslog Server,
• Avast Anti-Virus,
• Aplikacje rozszerzające możliwości backupu i synchronizacji,
• Aplikacje CRM,
• Aplikacje multimedialne (m.in. serwer iTunes),
• Aplikacje bazodanowe i deweloperskie.

Mnogość aplikacji i pakietów dodatkowych sprawia, że ASUSTOR podzielił je aż na 22 kategorie. Pełną listę aplikacji można znaleźć pod tym adresem.

Podział na kategorie przedstawia się następująco:

• ASUSTOR Portal
• Automatyzacja domu
• Backup & Sync
• Blog
• Bulletin Board
• Content Management
• Database
• Download
• eCommerce
• eLearning
• Framework & Library
• Media Player
• Media Server
• Multimedia
• Office Productivity
• Project Management
• Security
• Social Networking
• Ticket System
• Utility
• Virtualization
• Web Hosting

Oprócz wspomnianych warto zwrócić uwagę na dwie z nich, które uczynią z ASUSTORA nie tylko serwer NAS i serwer usług. Jakie to pakiety? ASUSTOR Portal oraz VirtualBox. Zacznijmy od tej drugiej. To tzw. hypervisor typu 2. VirtualBox to narzędzie dobrze znane użytkownikom komputerów PC pozwalające na wirtualizację systemów operacyjnych. Dzięki temu, że AS6202T został wyposażony w 4 GB pamięci RAM, które można rozbudować oraz wydajny procesor możemy pokusić się o instalację VirtualBox oraz maszyn wirtualnych.

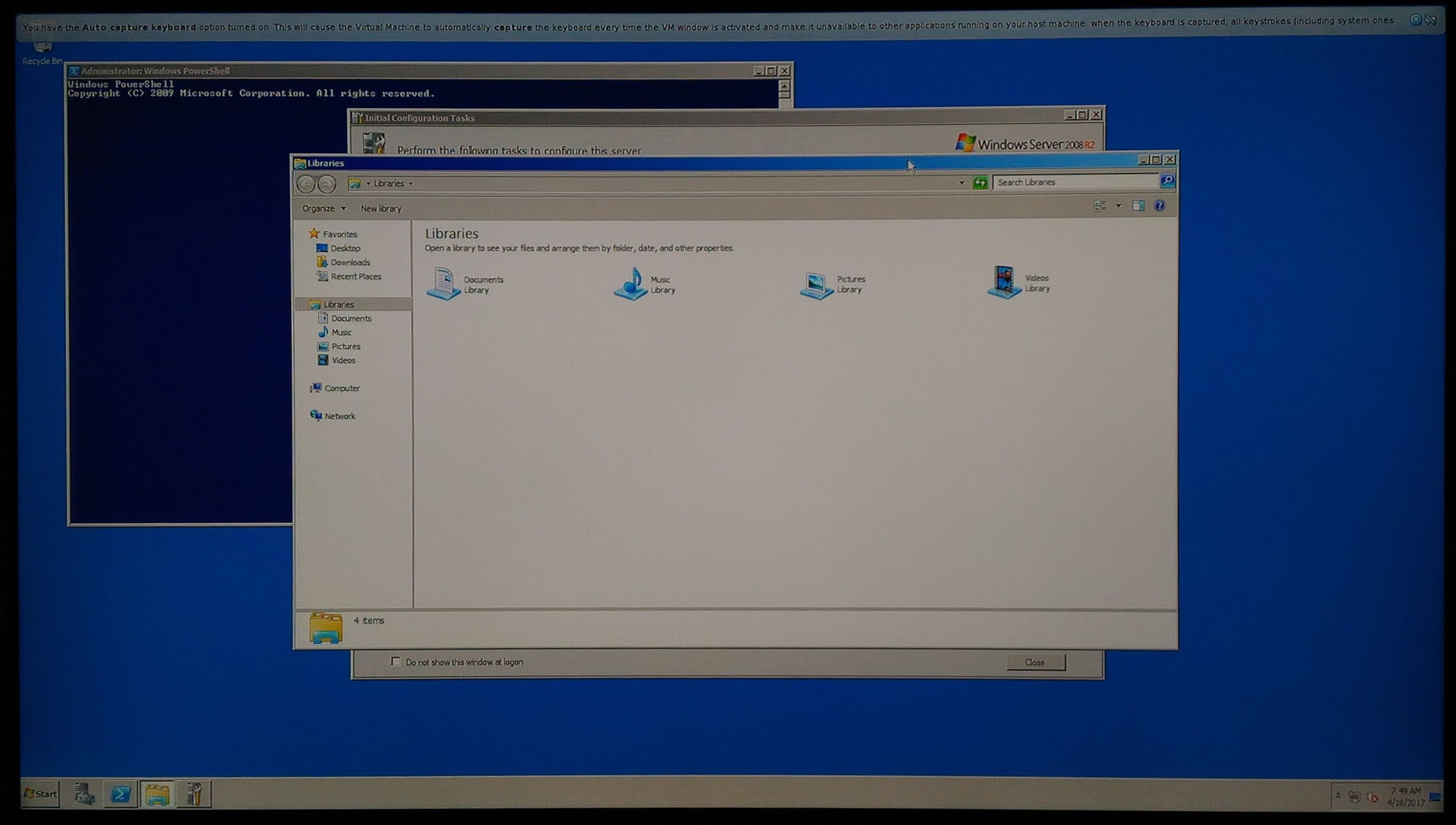

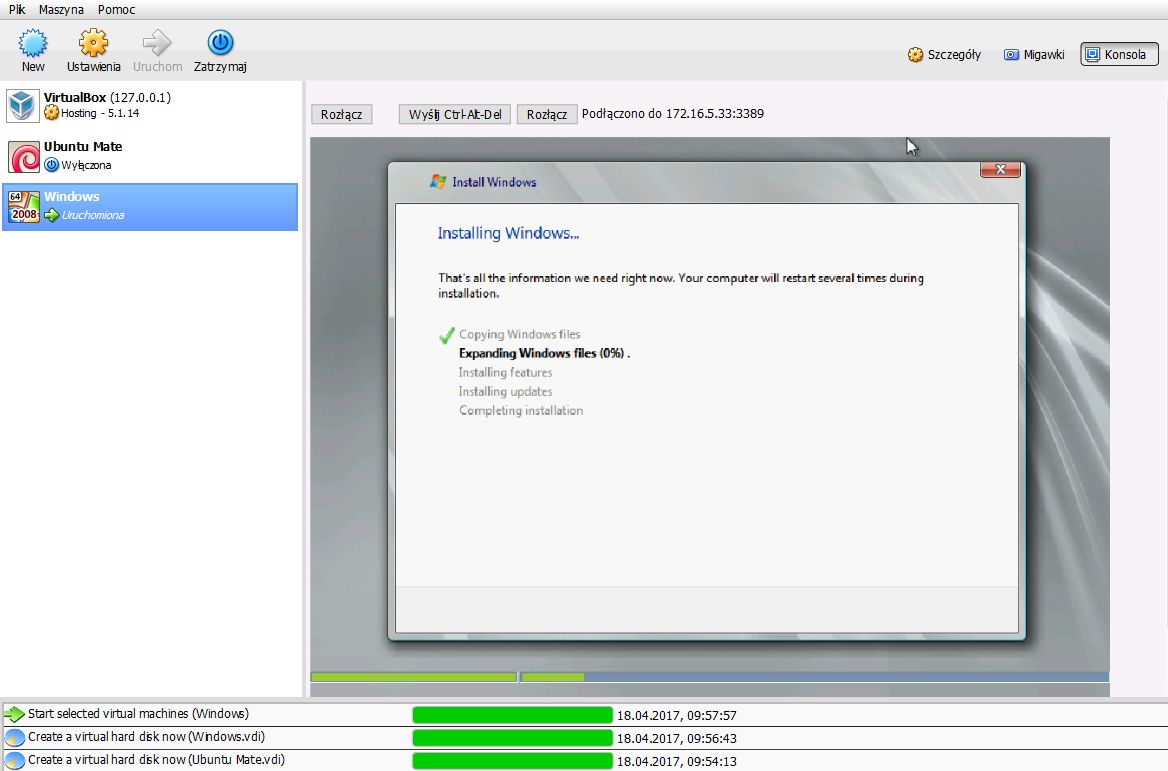

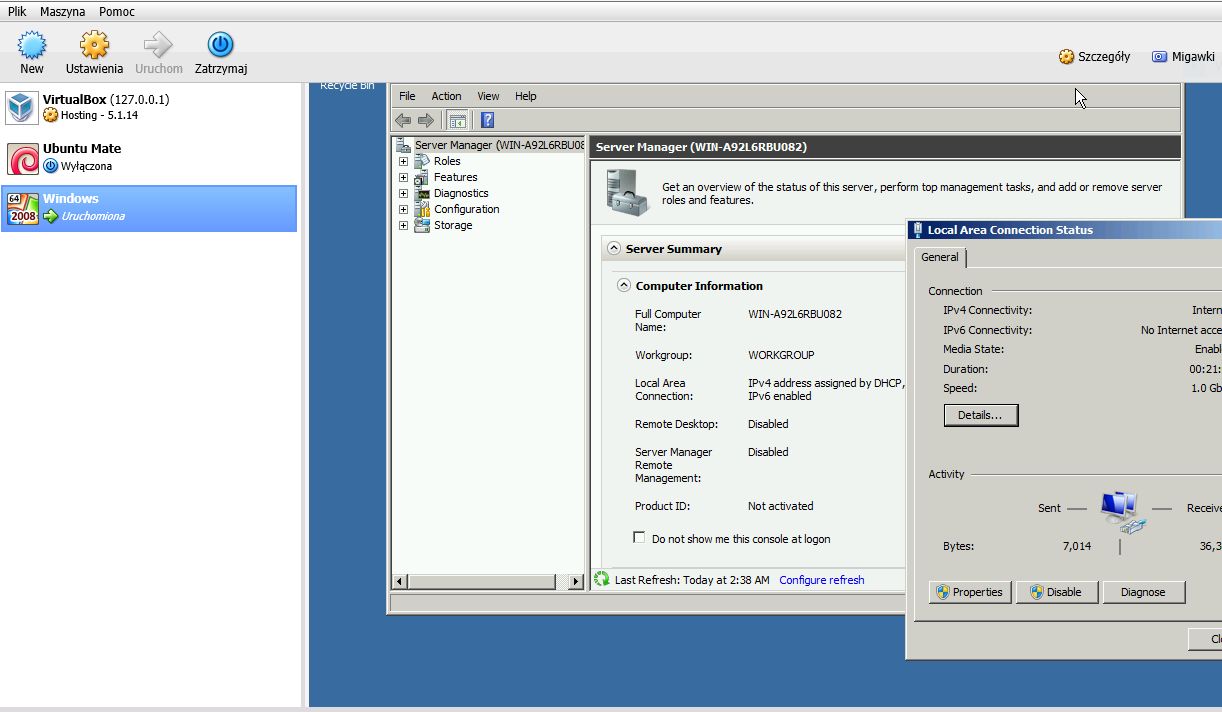

Konsola VirtualBox oparta jest o przeglądarkę internetową. System zarządzania VirtualBox wygląda dokładnie tak samo jak jego aplikacyjny odpowiednik. Możemy instalować dowolne systemy operacyjne, konfigurować zachowanie sieci hypervisora (np. NAT, mostkowana, wewnętrzna). Oczywiście w przypadku wspieranych systemów możemy doinstalować narzędzia Guest Additions oraz tworzyć migawki systemu wirtualnego.

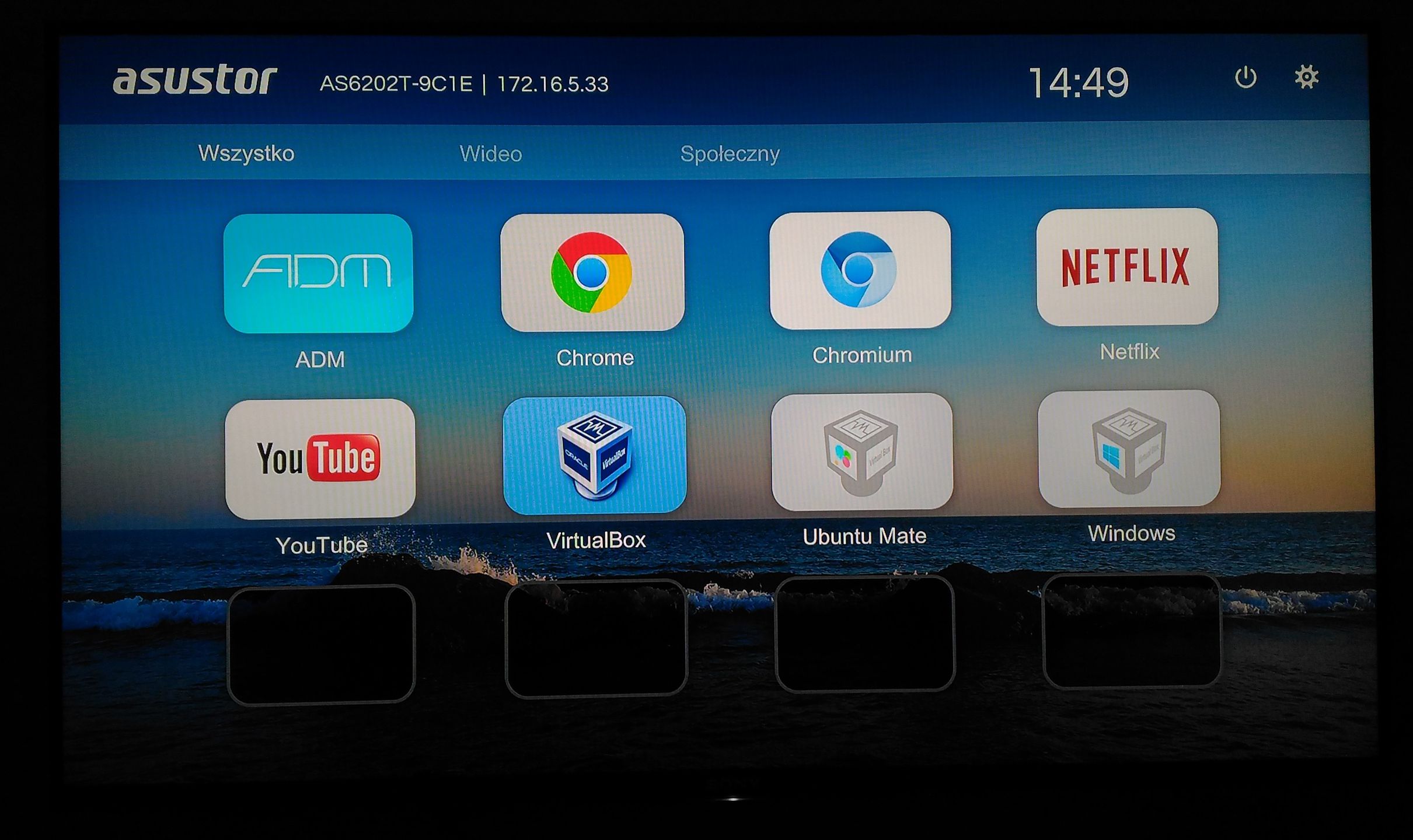

Połączenie portu HDMI, portów USB oraz aplikacji ASUSTOR Portal jest funkcjonalność pozwalająca na wyświetlanie niektórych aplikacji NAS-a na ekranie telewizora lub monitora. Dodatkowo podłączając klawiaturę i mysz możemy uruchomić wirtualny system z VirtualBox bezpośrednio na ekranie bez konieczności uruchomiania dodatkowego komputera. NAS może stać się klasycznym komputerem. Ograniczenia? Są. Po pierwsze w ten sposób może pracować tylko jedna wirtualna maszyna, po drugie należy mieć na uwadze fakt ograniczeń związanych z pamięcią RAM i procesora serwera NAS.

Narzędziu ASUSTOR Portal zabrakło nieco multimedialności. Fakt możemy uruchomić YouTube. Jest również Netflix. Jednak jest to tylko odnośnik do webowej wersji serwisu. Pozostaje nam do dyspozycji przeglądarka Chrome lub Chromium i oglądanie treści wideo w ten sposób. Dodatkowo mamy możliwość uruchomienia zarządzania ADM z poziomu ASUSTOR Portal. Dodatkowy atut ASUSTOR Potral to możliwość zdalnego sterownia narzędziem z zużyciem mobilnej aplikacji AiRemote

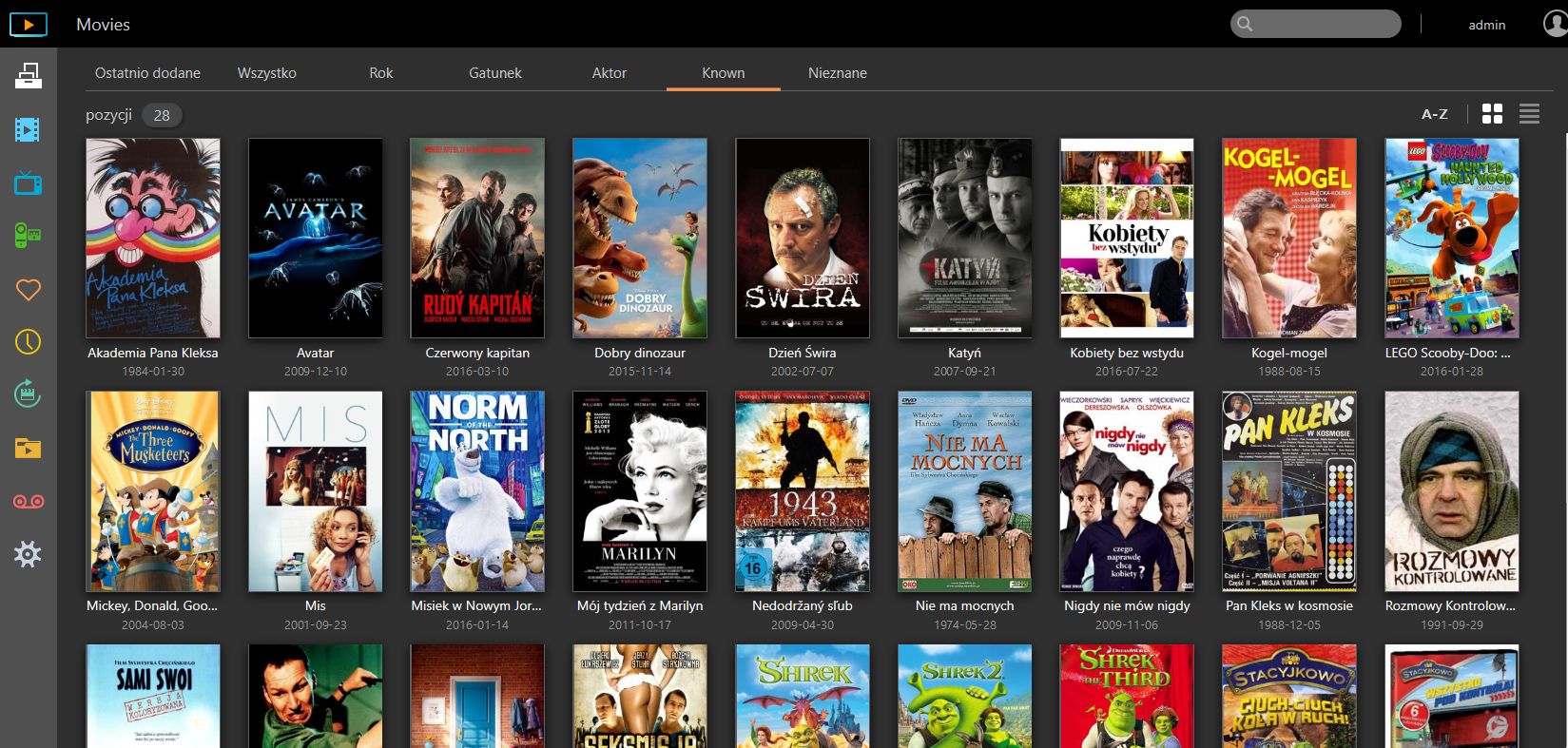

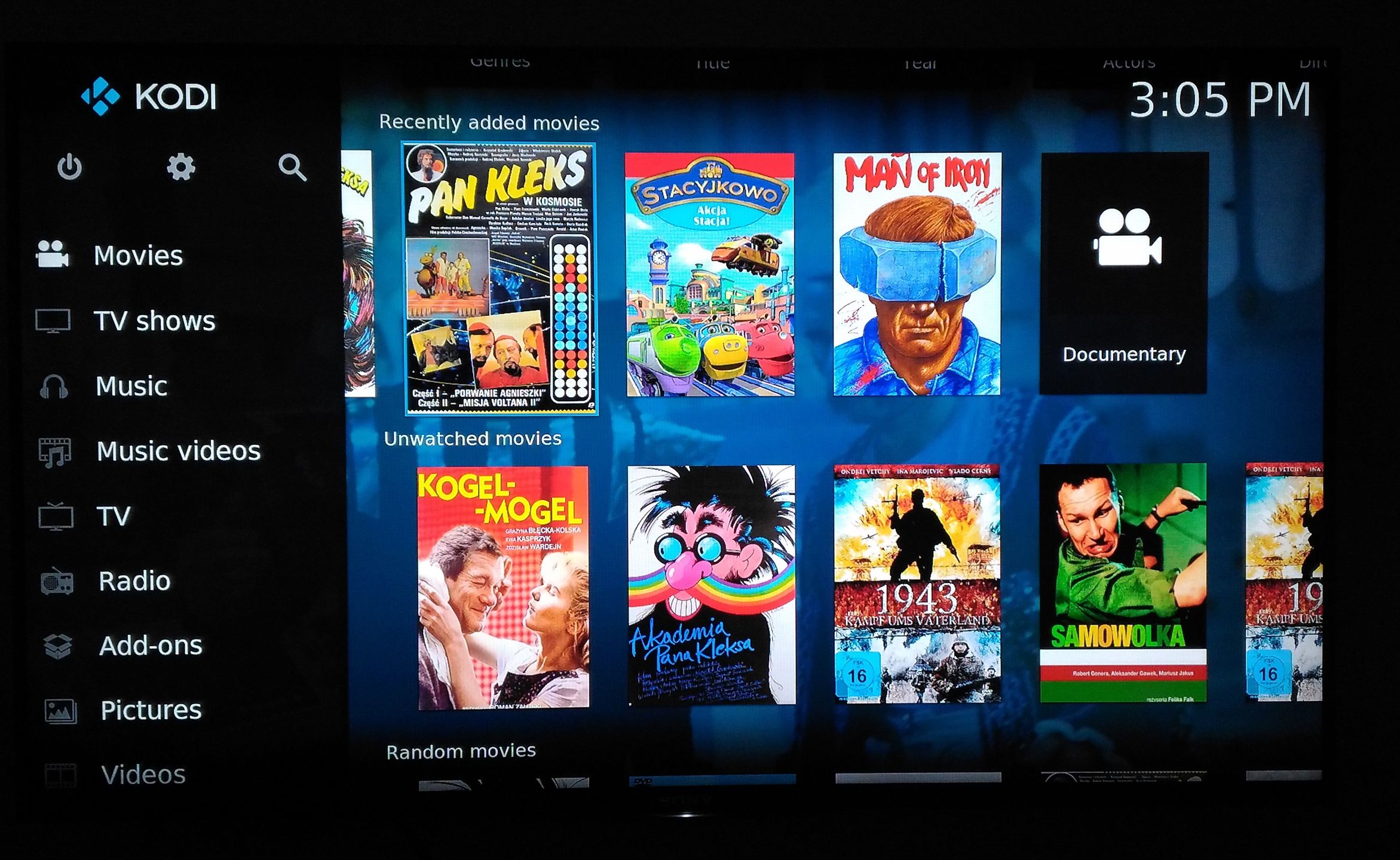

A jak wykrzesać z NAS-a więcej multimedialności? Pora ponownie zajrzeć do Centrum aplikacji do kategorii ASUSTOR Portal. Tu znajdziemy znacznie więcej narzędzi oraz przydatnych pakietów. Zarówno tych multimedialnych (Kodi, Spotify, Hi-Res Player, OpenPHT), jak i narzędziowych – np. Libre Office. Dzięki aplikacjom multimedialnym możemy w prosty sposób oglądać materiały wideo (nawet 4K) bez konieczności wykorzystywania dodatkowych urządzeń. Dodatkowy atut to cyfrowe złącze audio. Dzięki niemu z kolei będzie możliwe przesyłanie dźwięku bezpośrednio do zestawu kina domowego.

Testy wydajnościowe serwera ASUSTOR AS6202T przeprowadziliśmy przy wykorzystaniu benchmarków ATTO Disk Benchmark, CrystalDiskMark oraz kopiując pliki z serwera i na serwer przy użyciu Eksploratora Windows (SMB, iSCSI). Dodatkowo sprawdziliśmy wydajność urządzenia pod kątem operacji wejścia/wyjścia. Procedura kopiowania obejmowała próby przeprowadzone trzykrotnie:

• kopiowanie na serwer i pobieranie z serwera jednego pliku o wielkości 2 GB
• kopiowanie na serwer i pobieranie z serwera 1000 plików o wielkości 2 MB każdy
• kopiowanie na serwer i pobieranie z serwera 10000 plików o wielkości 2 KB każdy

Platformą sprzętową do testów wykorzystania protokołów SMB, iSCSI był serwer HP ProLiant MicroServer N36L ze skonfigurowaną macierzą RAID 0

• System operacyjny: Windows Server 2008 R2
• Procesor AMD Athlon DualCore 1,3 GHz
• Pamięć RAM: 8 GB
• Dysk twardy: macierz RAID 0
• Sieć ethernet: 4x1 Gbps (zagregowane połączenie)
• NAS i serwer testowy zostały podłączone do przełącznika sieciowego Netgear M4100.

Serwer AS6202T w trakcie testów skonfigurowany został następująco:

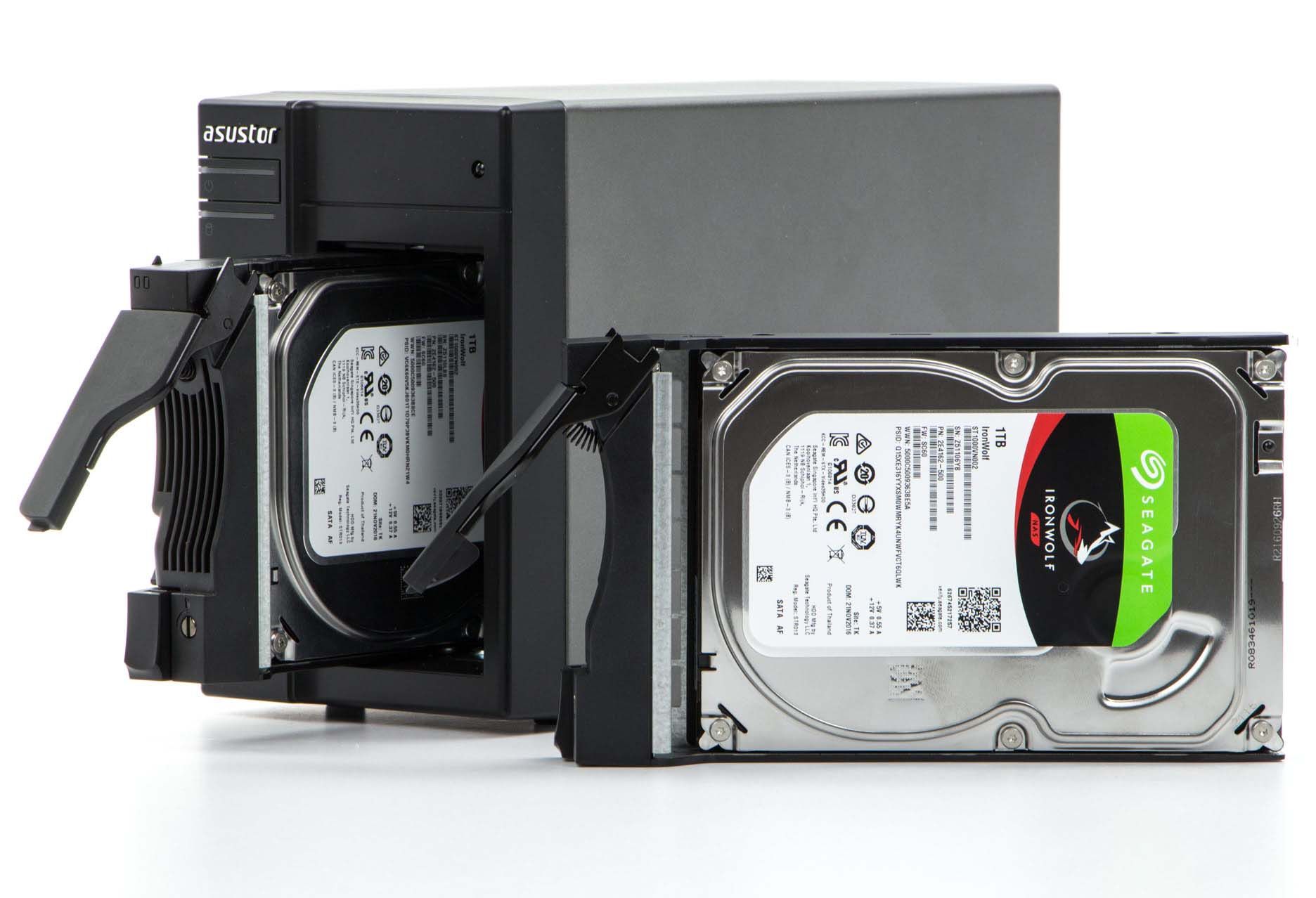

• 2 dyski twarde Seagate IronWolf 1TB 6Gb/s SATA (ST1000VN002)
• macierze RAID 0, 1, JBOD, single, szyfrowany - w zależności od typu testu
• połączenie LAN - bond dwóch interfejsów sieciowych (802.3ad)

Zużycie energii jest porównywalne z rozwiązaniami konkurencji. W przypadku ciągłej pracy z dwoma dyskami NAS zużywa około 17 W. Praca Asustora - kopiowanie danych to wzrost zużycia do poziomu 20-22 W.

• praca 2 dyski Seagate (RAID 1) - 17 W
• praca w spoczynku - 12 W
• kopiowanie danych (RAID 1) - odczyt z NAS-a - 20 W
• kopiowanie danych (RAID 1) - zapis na NAS - 22 W

Pod względem wydajności sieciowej AS6202T charakteryzuje się dość równymi wartościami szybkości kopiowania niezależnie od skonfigurowanej macierzy. Szybkość pobierania danych wynosi od 110 do 112 MB/s. Nieco wolniej odbywa się zapis na dyski NAS-a - 108-111 MB/s. Konfigurując wolumen szyfrowany warto zwrócić uwagę na szybkość zapisu na NAS. Maksymalne wartości jakie osiągnęliśmy w zapisie to 87 MB/s (jak się potem przekonamy - potwierdzają to benchmarki). Trochę zawiedliśmy się na szybkości zapisu 2-3-megabajtowych plików. O ile wartości odczytu są wręcz rewelacyjne - 70-78 MB/s, o tyle zapis to zaledwie 47-48 MB/s.

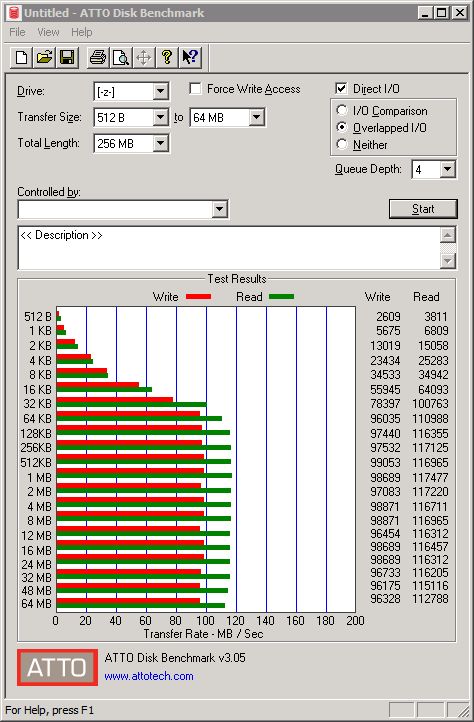

Na uwagę zasługuje za to wydajność portów eSATA. Tu wyniki są porównywalne z wynikami testów macierzy dyskowych.

Testując maksymalną wydajność sieciową z użyciem diskspd ASUSTOR potwierdza szybkość kopiowania danych. Wartości 111-112 MB/s to bardzo dobry wynik.

Test pomiaru wartości IOPS dla 2 macierzy oraz dwóch protokołów przeprowadziliśmy z użyciem następujących parametrów testowych:

• czas testu: 120 sekund
• blok danych: 4 KB
• liczba wątków: 8
• wielkość pliku: 4 GB
• oddzielny test dla odczytu: 100% read
• oddzielny test dla zapisu: 100% write

Nie ma co ukrywać, że wartości dla poszczególnych macierzy jak i protokołów wyglądają bardzo dobrze. Jeśli skorelujemy je z szybkością odczytu i zapisu danych to łatwo wywnioskować, że AS6202T może świetnie się sprawdzić w środowisku, w którym z urządzenia będzie korzystać wiele komputerów. Warto również porównać wyniki AS6202T z prezentowanym QNAP-em TS-253A. Szczególnie pod względem zapisu ASUSTOR znacznie przewyższa QNAP-a.

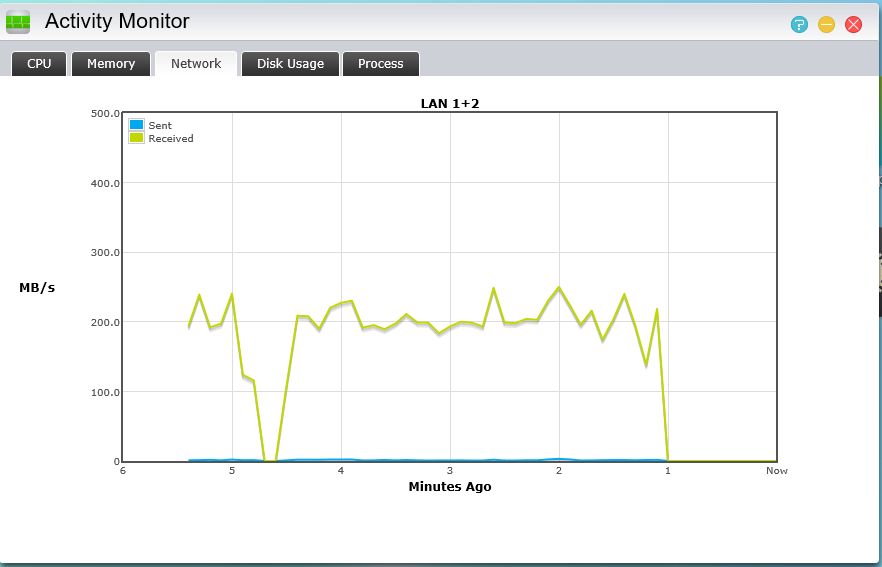

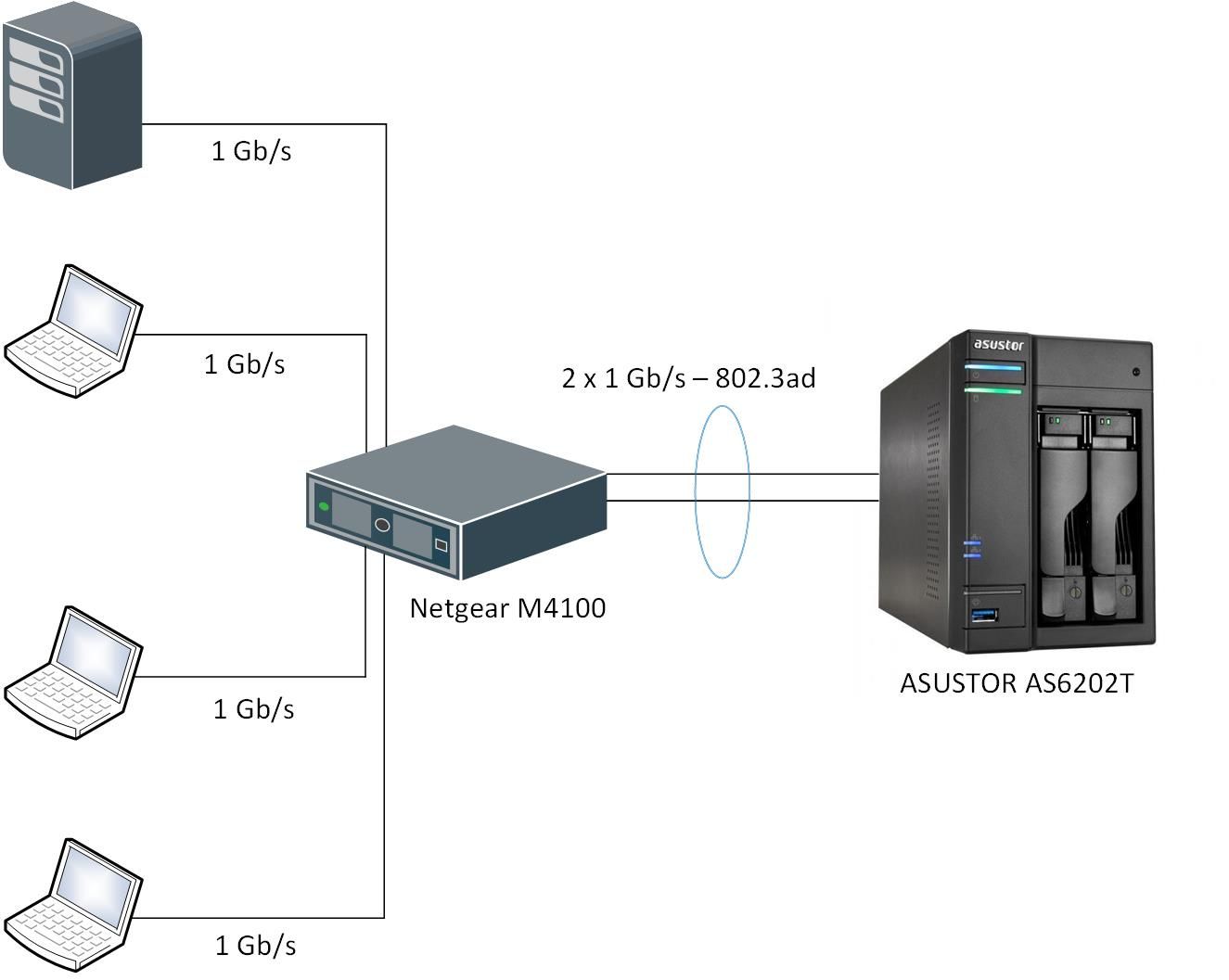

Do testów łącza zagregowanego wykorzystaliśmy 4 urządzenia klienckie (3 notebooki i jeden serwer), urządzeniem łączacym był przełącznik Netgear M4100-26G. NAS został podłączony łączem zagregowanym.

Biorąc pod uwagę możliwość agregacji połączenia możemy zoptymalizować wykorzystanie interfejsów sieciowych NAS-a i rozłożyć obciążenie na dwie karty sieciowe. Na stronie producenta możemy odnaleźć informację, że konstrukcja w trybie agregacji łącza powinna pozwolić na odczyt danych z NAS-a z szybkością blisko 225 MB/s zaś zapis na NAS 220 MB/s. I tu mała niespodzianka, którą weryfikowaliśmy w dwóch środowiskach sieciowych. O ile zapis na ASUSTORA faktycznie pozwala na kopiowanie danych z szybkością zbliżoną do deklarowanej przez producenta (w testach średnio 215 MB/s) o tyle odczyt był wolniejszy. Średnia wartość jaką zanotowaliśmy wynosiła 205 MB/s.

Co ciekawe w przypadku odczytu z NAS-a ten dość opornie regaował na żądania klientów i zdarzało mu się aktywować tylko jeden interfejs sieciowy. W testach zapisu nie zanotowaliśmy takich przypadków. By wyeliminować ewentualne problemy z przełącznikiem sieciowym zmienilśmy urządzenie na Netgear M5300. Tu również notowaliśmy podobne przypadki.

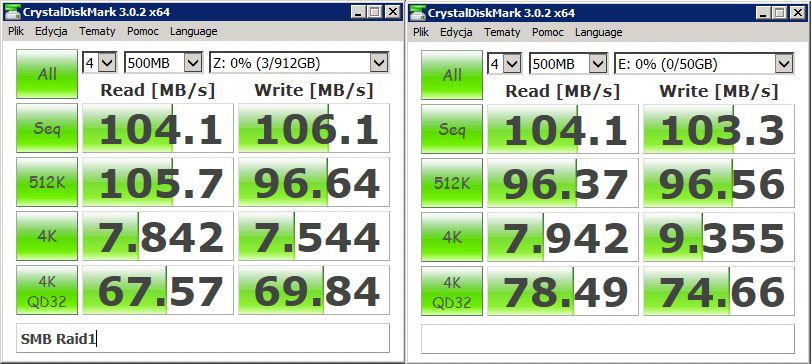

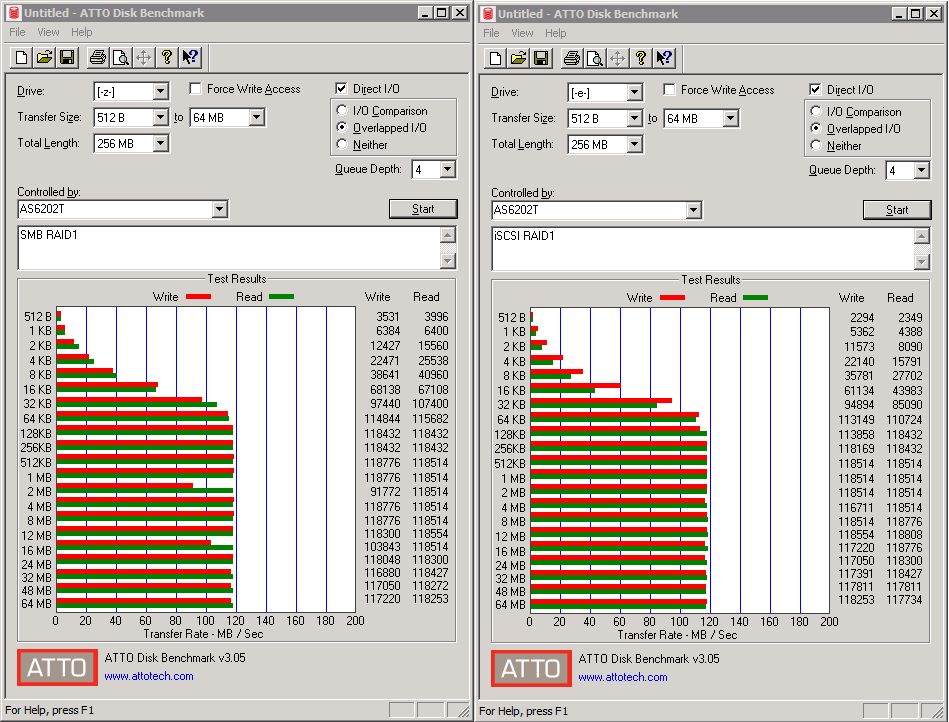

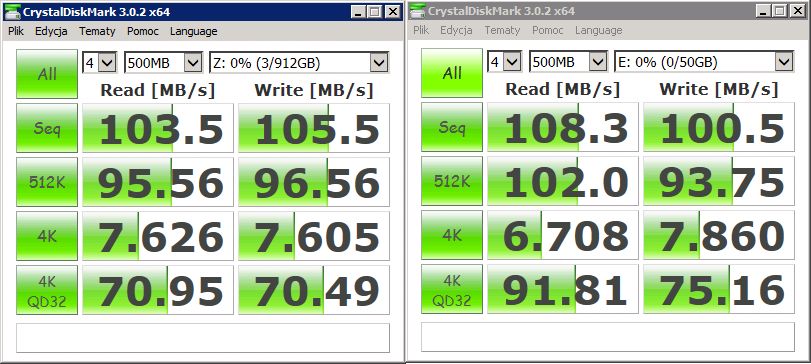

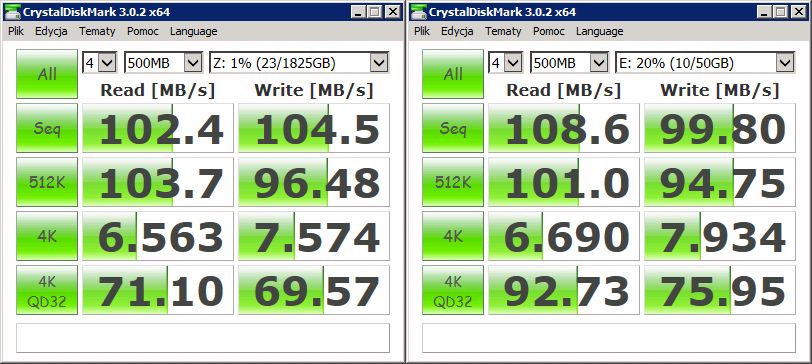

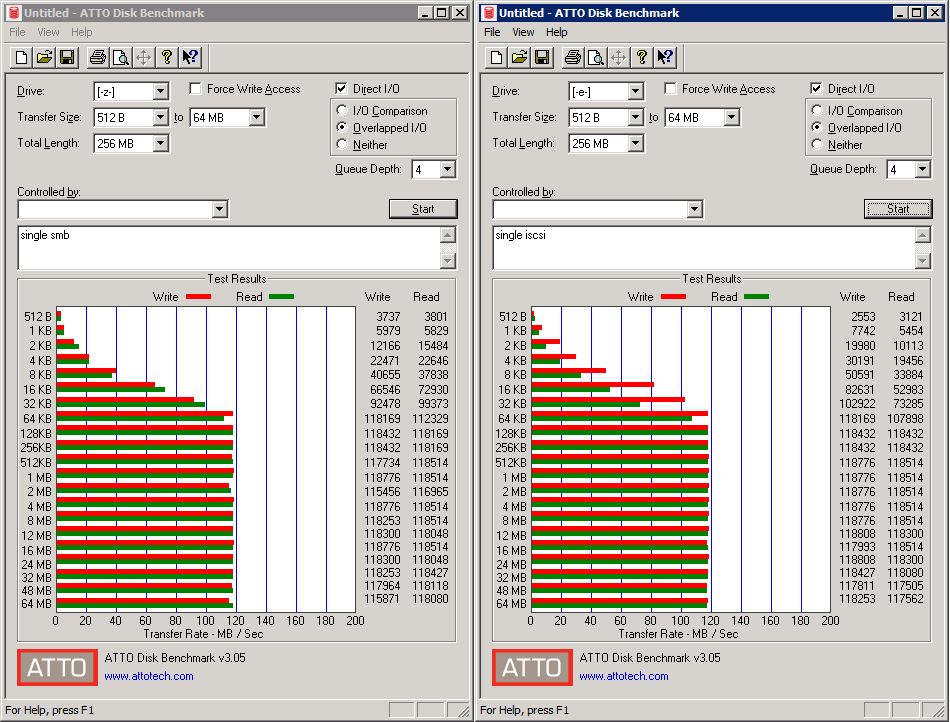

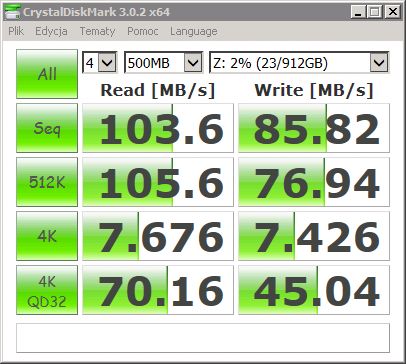

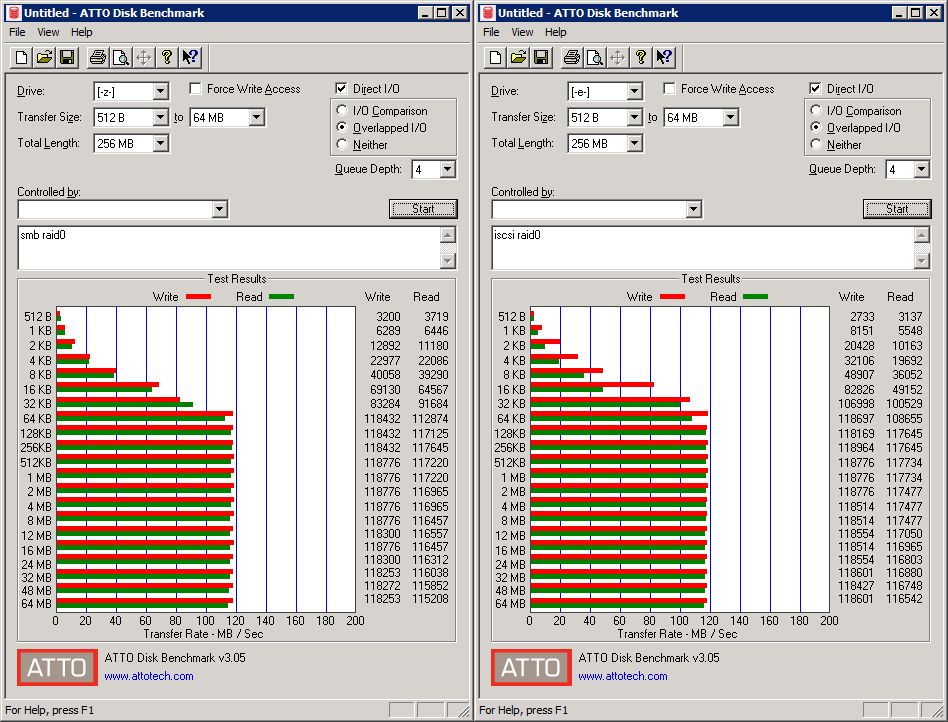

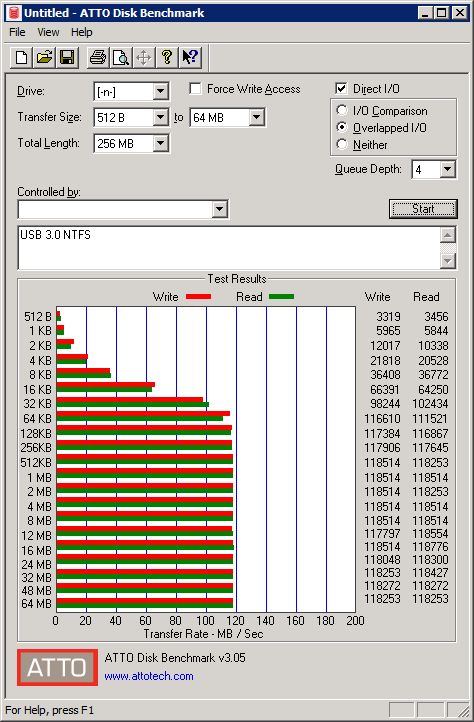

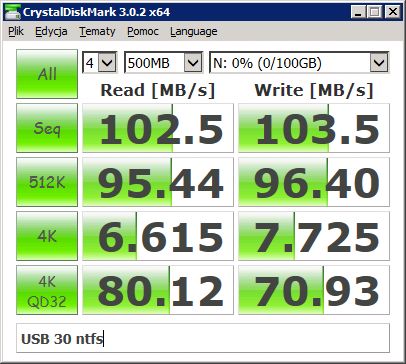

Na zakończenie wyniki testów syntetycznych dla pojedynczego dysku, RAID 1, RAID 0 oraz wolumenu szyfrowanego dla protokołów SMB (lewa grafika) i iSCSI (prawa grafika) oraz dysku USB 3.0.

• Pojedynczy, protokół SMB i iSCSI

• RAID 0, protokół SMB i iSCSI

• RAID 1, protokół SMB i iSCSI

• Wolumen szyfrowany, protokół SMB i iSCSI

• USB 3.0, protokół SMB

• Pojedynczy, protokół SMB i ISCSI

• RAID 0, protokół SMB i iSCSI

• RAID 1, protokół SMB i iSCSI

• Wolumen szyfrowany, protokół SMB i iSCSI

• USB 3.0, protokół SMB

ASUSTOR modelem AS6202T udowadnia, że młoda marka może śmiało konkurować z producentami na dobre zadomowionymi w segmencie serwerów NAS. Wydajne komponenty obliczeniowe, opcjonalne możliwości rozbudowy i dobra wydajność. To tylko niektóre cechy niewielkiego AS6202T.

Obecność portów multimedialnnych (HDMI, port audio) pozwala na przekształcenie NAS-a w domowe centrum rozrywki. Wsparcie dla wirtualizacji umożliwi uruchomienie systemów operacyjnych. A pokaźny zasób dodatkowych pakietów to tylko krok do stworzenia z niewielkiego i energooszczędnego urządzenia, ciekawego narzędzia dla firmy oraz domu.

• Wysoka wydajność sieciowa
• Funkcja MyArchive
• Port HDMI i S/PDIF
• Bogaty pakiet aplikacji
• Duża liczba portów USB oraz eSATA

• Skromne możliwości organizacji przestrzeni dyskowej
• Niezbyt doskonała obsługa chmury - szczególnie dla użytkowników bez publicznego adresu IP
