Zapewne mało kto słyszał o chińskiej firmie ColorFire produkującej karty graficzne, choć już jakiś czas gościł na naszych łamach Radeon HD 6850 z dwoma złączami CrossFire tego producenta. Tym razem ponownie mamy do czynienia z tym modelem karty, ale w całkowicie odmienionej wersji.

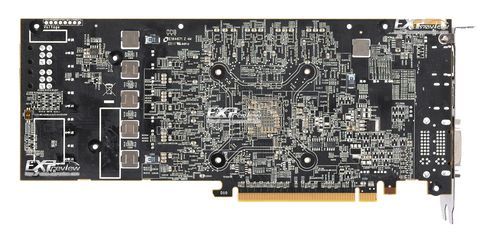

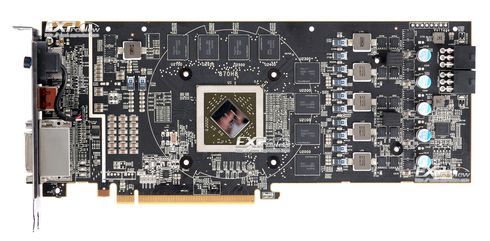

Płytka drukowana Radeona HD 6850 Xstorm nie przypomina fabrycznej konstrukcji AMD. Na jej pokładzie znalazła się 6-fazowa sekcja zasilania (4 fazy dla procesora graficznego, 1 faza dla pamięci i 1 faza dla wejść i wyjść na śledziu karty). Oprócz tego na górnej krawędzi laminatu umieszczono punkty pomiaru napięć, które na pewno zainteresują ekstremalnych overclockerów. Do poprawnego działania karty wymagane jest podłączenie dwóch 6-pinowych wtyczek zasilających, a nie jednej jak to miało miejsce w standardzie.
Na śledziu karty umieszczono dwa wyjścia DVI, po jednym HDMI i DisplayPort oraz przycisk służący do podkręcania karty przez aktywowanie drugiego BIOSu. Normalnie karta pracuje na standardowych taktowaniach wynoszących 775 MHz dla rdzenia i 4000 MHz dla 1 GB pamięci GDDR5 (256 bit). Wciskając przycisk zwiększamy jego taktowania do odpowiednio 920 MHz i 4200 MHz.
kliknij aby powiększyć
kliknij aby powiększyć

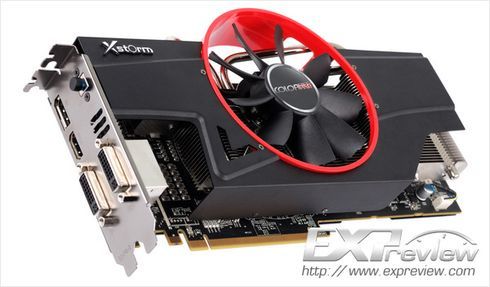

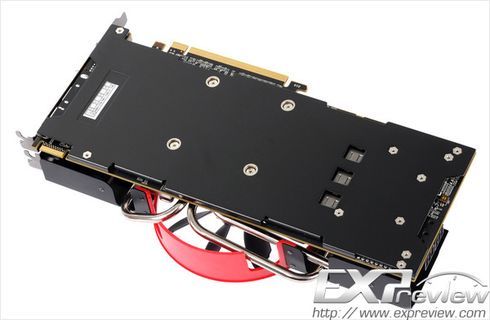

Za chłodzenie konstrukcji odpowiada dosyć oryginalny system chłodzenia. Składa się na niego aluminiowy radiator z trzema 6 mm rurkami cieplnymi i miedzianą stopą przylegającą do rdzenia. Całość z kolei owiewa 10 cm wentylator, który wystaje ponad wysokość karty. Na uwagę zasługuje także backplate na rewersie płytki PCB poprawiający walory wizualne modelu.
Źródło: en.expreview.com
