Gigabyte GA-H81M-HD3 - najlepsza z najtańszych płyt pod LGA 1150?

Sporo osób poszukuje topowej płyty głównej, która pozwoli na solidne podkręcenie procesora, połączenie kilku kart graficznych oraz wykorzystanie kilku dysków twardych HDD lub SSD – wszystko oczywiście w jak najefektowniejszym wzornictwie, bo to przecież domena konstrukcji z górnej półki. Jednakże przeważająca ilość osób nie potrzebuje aż tak „wypasionych” płyt i zadowoli się tańszymi wersjami, które nie oferują wielu funkcjonalności z droższych modeli, lecz wystarczają do codziennego użytkowania i są dostępne w znacznie niższej cenie.

Przykładem takiej płyty może być Gigabyte GA-H81M-HD3, a więc jedna z najbogatszych konstrukcji z podstawką LGA 1150 i chipsetem Intel H81 pod procesory Intel Haswell, ale nadal mieszcząca się w najniższym pułapie cenowym - do około 200 złotych. Co otrzymujemy w tej cenie i jak się sprawuje ten model? Postanowiliśmy to sprawdzić!

Gigabyte GA-H81M-HD3 dotarł do nas w niedużym opakowaniu, utrzymanym w ciemnej kolorystyce, a na dodatkowe wyposażenie składają się tylko najpotrzebniejsze dodatki – dwa przewody sygnałowe SATA, zaślepka tylnego panelu I/O, płyta ze sterownikami i oprogramowaniem oraz instrukcje obsługi.

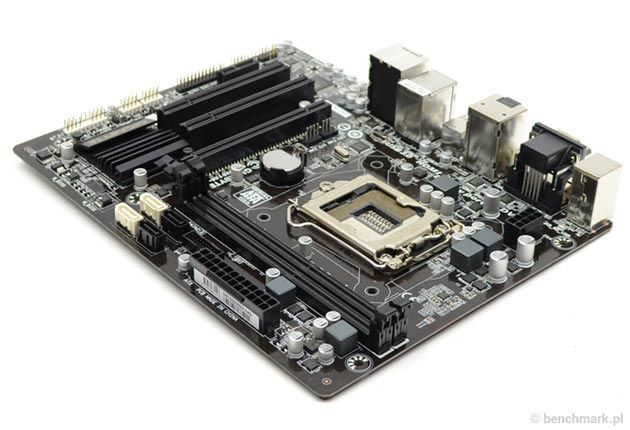

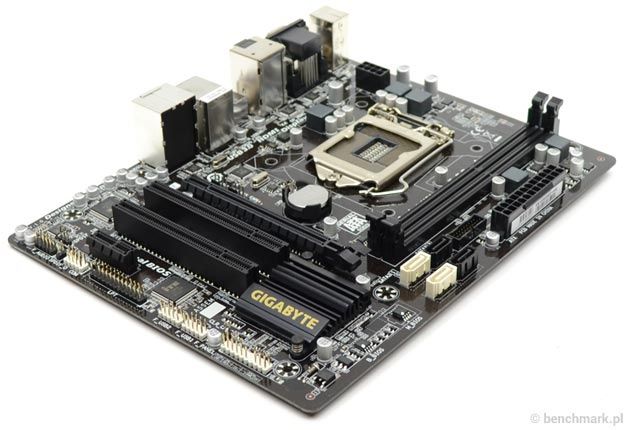

Płyta bazuje na ciemnobrązowym laminacie formatu mATX (jest on nieco krótszy od typowego mATX), na którym zastosowano komponenty i technologie zgodne z autorskim standardem Ultra Durable 4 Plus – są to m.in. kondensatory polimerowe, tranzystory Low RDS(on) MOSFET o podwyższonej żywotności, a także dodatkowe zabezpieczenia przed wilgocią, brakiem zasilania i wyładowaniami elektrostatycznymi.

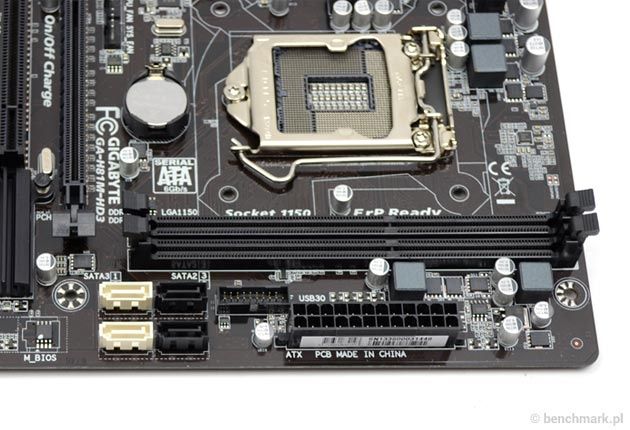

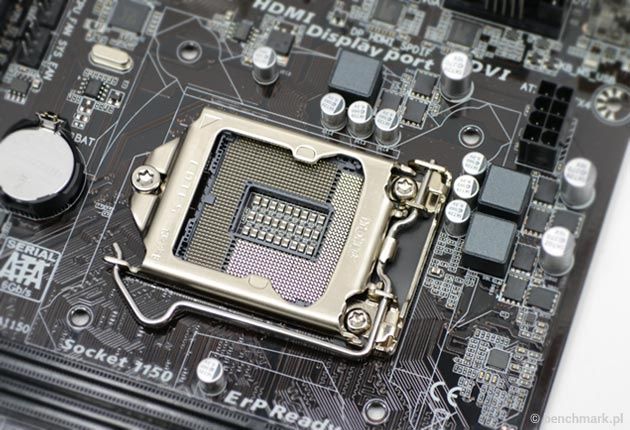

Tuż obok gniazda LGA 1150 znalazła się 3-fazowa sekcja zasilania bez dodatkowego chłodzenia. Nie jest tajemnicą, że nie pozwala ona na zbyt spektakularne możliwości podkręcania procesora, ale z drugiej strony na płycie z tego segmentu cenowego raczej nikt takich możliwości nie oczekuje, choć oczywiście UEFI DualBIOS daje takie możliwości. Przy dolnej krawędzi udostępniono dwa banki pamięci, które obsługują 2-kanałowe zestawy DDR3-1333/1600 o łącznej pojemności do 16 GB.

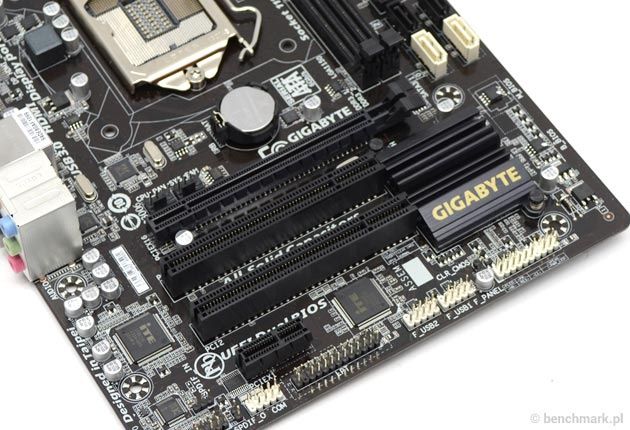

Płyta oferuje po jednym złączu PCI-Express 2.0 x16 i PCI-Express 2.0 x1 oraz dwa PCI. Bez problemu można tu zatem zainstalować np. kartę graficzną i dodatkowe karty rozszerzeń (w tym te starszego typu). Na uwagę zasługuje też możliwość wyprowadzenia złączy RS232 i LPT, a dla wentylatorów udostępniono dwa 4-pinowe złącza – szkoda, że producent nie pokusił się o przynajmniej jeszcze jedno takie złącze.

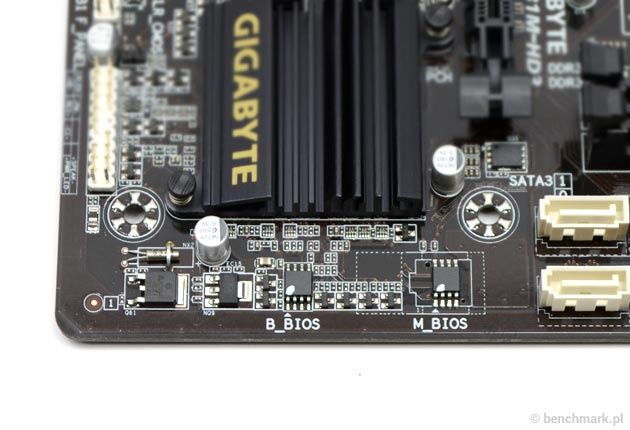

Poniżej umieszczono mostek Intel H81 z niewielkim radiatorem, który niestety dosyć mocno się nagrzewa. Układ ten odpowiada za dwa gniazda SATA II 3 Gb/s, dwa gniazda SATA 6 Gb/s oraz pinowe złącze do wyprowadzenia dwóch portów USB 3.0. Oczywiście nie mogło również zabraknąć zapasowej kości BIOS, a więc już w zasadzie standardu jeżeli chodzi o tego producenta.

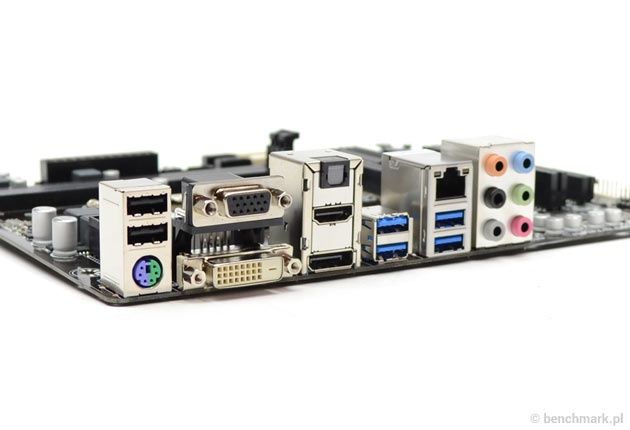

Tylny panel jest tak bogaty, że mogłaby się go powstydzić niejedna płyta główna ze znacznie wyższej półki cenowej. Mamy tutaj bowiem jeden port PS/2 dla myszki lub klawiatury, dwa porty USB 2.0, cztery porty USB 3.0 (z zewnętrznego kontrolera VIA VL805), złącze RJ45 gigabitowej karty sieciowej oraz aż cztery wyjścia wideo – VGA, DVI-D, HDMI i DisplayPort. Za dźwięk odpowiada 8-kanałowy kodek Realtek ALC892, z którego wyprowadzono sześć wyjść minijack oraz optyczne S/PDIF. Warto zauważyć, że jest to jedna z najtańszych płyt głównych z wyjściem DisplayPort i optycznym S/PDIF.

• Windows 7 Ultimate 64-bit SP1

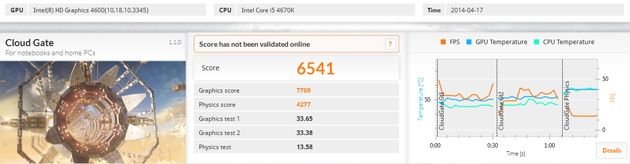

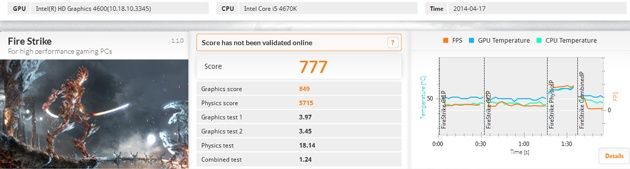

W testach wydajnościowych wykorzystujemy najnowszą wersję programu 3DMark. Testy zostały przeprowadzone przy użyciu układu graficznego HD 4600 zintegrowanego z procesorem.

Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

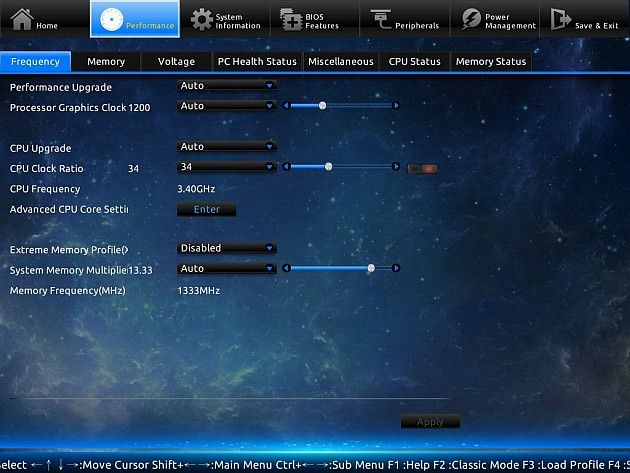

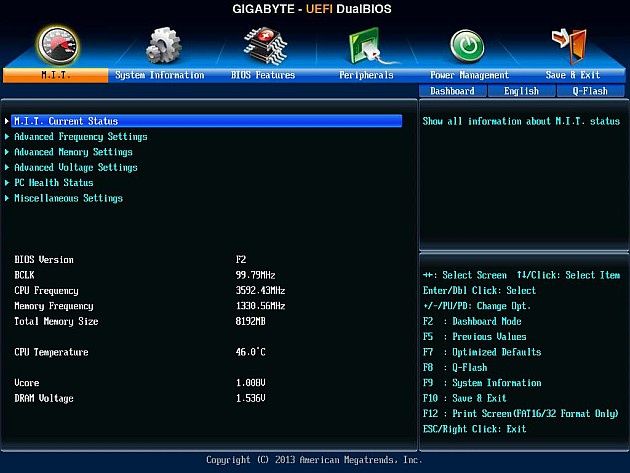

UEFI DualBIOS firmy Gigabyte może działać w dwóch trybach – standardowym Classic oraz nieco nowocześniejszym Dashboard. W obydwóch przypadkach udostępniono wszystkie najpotrzebniejsze funkcje (również do podkręcania procesora i zintegrowanego układu graficznego), a wszystko zostało uszeregowane we w miarę intuicyjny sposób.

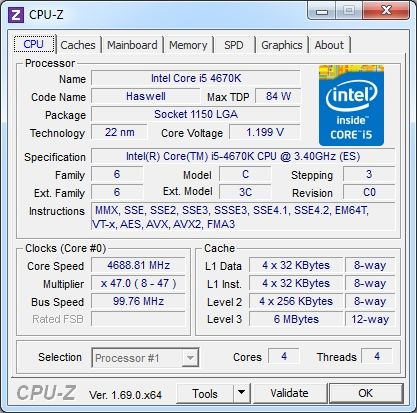

Na uwagę zasługuje również funkcja automatycznego przyspieszania CPU/RAM w zakresie 20 – 100% (nie chodzi tutaj jednak o procentowy wzrost względem zegara bazowego!), a także profile do podkręcania topowego modelu Core i7-4770K w zakresie 4,3 – 4,7 GHz. W naszym przypadku funkcja automatycznego przyspieszania pozwoliła podnieść taktowanie modelu Core i5-4670K do 4,7 GHz i przy okazji pamięci RAM do 1600 MHz. Niestety uzyskana częstotliwość nie była do końca stabilna.

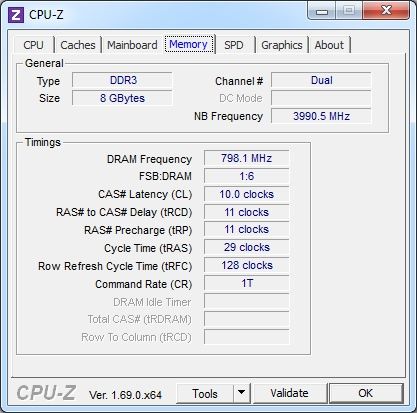

Testy przeprowadziliśmy na platformie z pamięciami pracującymi z taktowaniem 1333 MHz. Taka konfiguracja nie pobiera dużo mocy – w mniej wymagających zastosowaniach jest to około 50 – 60 W, natomiast po mocniejszym obciążeniu zintegrowanej grafiki i procesora już nawet 85 W. Oczywiście platforma z zewnętrzną kartą graficzną pobierałaby znacznie więcej mocy.

Płyta główna Gigabyte GA-H81M-HD3 łączy najniższą półkę cenową z funkcjonalnością zarezerwowaną dla wyższych modeli. Wprawdzie nie poszalejemy tutaj z podkręcaniem, choć oczywiście producent udostępnił takie możliwości w UEFI, ale konstrukcja ta sprawdzi się podczas budowy całkiem wydajnego komputera do codziennych zastosowań.

Producent udostępnił dwa banki pamięci DDR3, cztery gniazda SATA dla dysków i napędów (w tym dwa o przepustowości 6 Gb/s) i cztery złącza dla kart rozszerzeń – można zatem tutaj zamontować zewnętrzną kartę graficzną i dwa lub nawet trzy kolejne urządzenia pokroju lepszej karty dźwiękowej, bezprzewodowej karty Wi-Fi lub dodatkowego kontrolera. Szkoda tylko, że jednego ze starszych złączy PCI nie zamieniono na nowsze PCI-Express 2.0 x16@x4 lub chociaż PCI-Express 2.0 x1. Tylny panel oferuje sześć portów USB (z czego cztery wydajne USB 3.0), cztery najpopularniejsze wyjścia wideo oraz złącza audio z optycznym S/PDIF. Niejedna płyta z wyższej półki cenowej mogłaby się powstydzić takiego zestawu złączy na panelu I/O.

Całość działa pod obsługą funkcjonalnego i intuicyjnego UEFI DualBIOS, gdzie udostępniono możliwość manualnego i automatycznego podkręcania oraz kontrolowania pracy poszczególnych podzespołów. Oczywiście nie mogło również zabraknąć zapasowej kości BIOS, która zabezpiecza płytę na wypadek nieudanej aktualizacji oprogramowania.

Gigabyte GA-H81M-HD3 kosztuje około 200 złotych, a więc jest to jedna z najtańszych konstrukcji z podstawką LGA 1150 pod procesory Intel Haswell. Jeżeli zatem nie planujecie mocno podkręcać i łączyć kilku kart graficznych oraz nie wymagacie więcej niż 16 GB pamięci RAM i czterech dysków twardych, ale potrzebujecie tak funkcjonalnego tylnego panelu (np. wyjścia DisplayPort), to jest to niewątpliwie jedna z najciekawszych propozycji. Oczywiście można też się zastanowić nad zbliżonymi modelami – na przykład mniej funkcjonalnym i nieco tańszym GA-H81M-S2PV, który już mieliśmy okazję przetestować.
