Synology DiskStation DS916+ - NAS w sam raz

Użytkownicy, którzy zdecydowali się na zakup serwera NAS mają do podjęcia jeszcze jedną ważną decyzję. Chodzi o przestrzeń dyskową, liczbę zatok dyskowych i sposób ich wykorzystania. Dwie czy cztery? A może więcej? Synology ma na to prostą odpowiedź – DiskStation DS916+.

Przy zakupie serwera NAS kluczowym elementem prócz wydajności i funkcji jest również przestrzeń dyskowa i sposób zabezpieczenia danych na wypadek awarii. W przypadku urządzeń jednodyskowych mamy do czynienia z ograniczeniem powierzchni do nośnika o maksymalnej pojemności, który jest wspierany przez urządzenie. NAS z dwoma zatokami to już lepszy wybór – mamy większe pole do popisu jeśli chodzi o bezpieczeństwo, jednak pojemność dyskowa również jest niezbyt duża.

A może rozwiązanie 4-dyskowe? I to z opcją na przyszłą rozbudowę. Takie modele oferuje m.in. Synology. Wśród nich rozwiązanie o oznaczeniu DiskStation DS916+. NAS na 4 dyski twarde i całkiem ciekawą opcję rozszerzenia powierzchni dyskowej.

Dlaczego DS916+ jest wygodnym rozwiązaniem? Powód jest prosty – wysoka elastyczność jeśli chodzi o konfigurację przestrzeni na dane. Początkowy wyższy koszt zakupu rekompensuje nam możliwość rozbudowywania powierzchni dyskowej wraz z rosnącymi potrzebami, bez konieczności wymiany całego urządzenia. Dodatkowym atutem jest prosty sposób na instalacją NAS-a. Możemy wpierw kupić samo urządzenie oraz 2 dyski twarde. Jeśli zajdzie potrzeba montujemy kolejny nośnik i rozszerzamy powierzchnię i to bez utraty danych, czy też ich migracji.

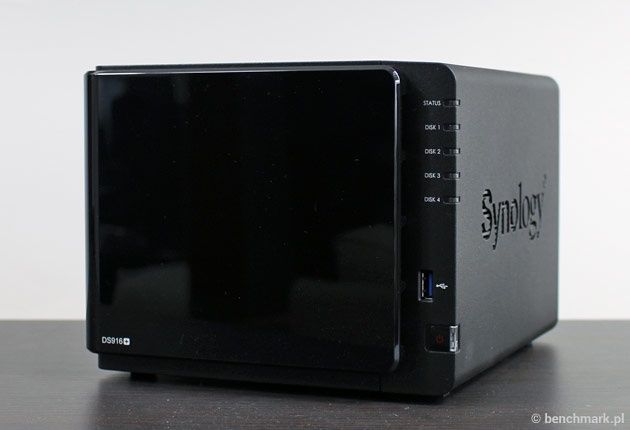

Synology DS916+ został zaprezentowany w maju 2016 roku. Rozwiązanie przeznaczone jest nie tylko do zastosowań w niewielkich sieciach firmowych. Doskonale sprawdzi się także w użyciu w warunkach domowych do bardziej zaawansowanych zadań. Rzut oka na DS916+ nie pozostawia złudzeń – to kontynuacja znanej rodziny 4-dyskowych rozwiązań DS412+ czy DS415+. Poniżej sylwetki 3 wspomianych modeli - od lewej DS412+, DS415+ i DS916+. Uderzające podobieństwo.

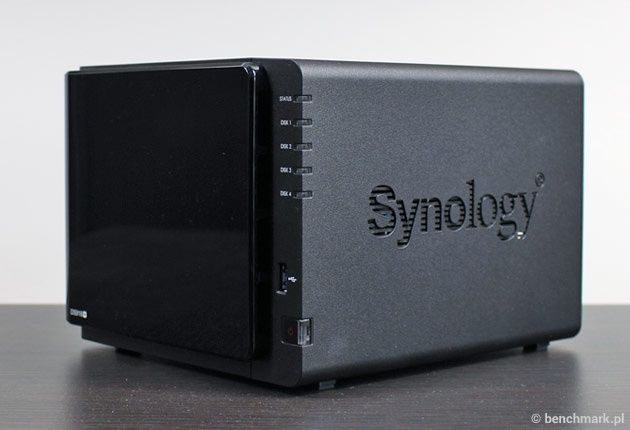

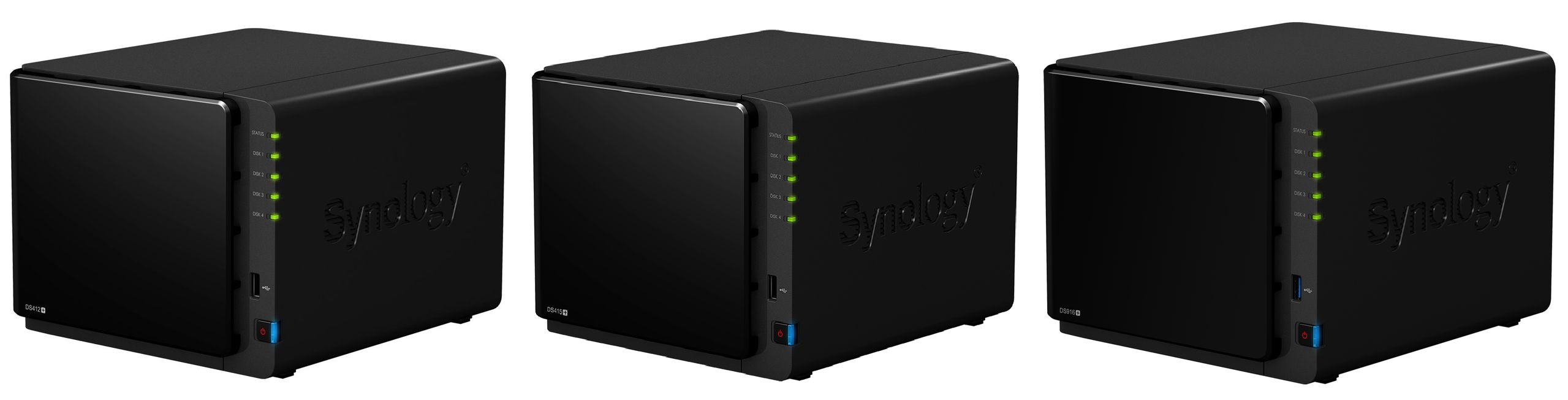

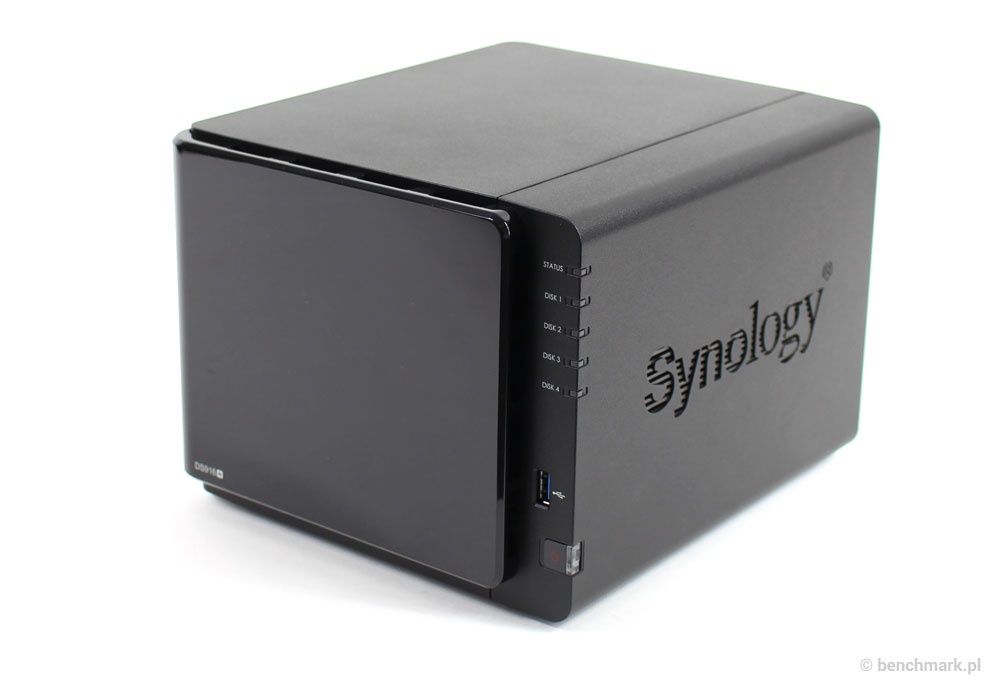

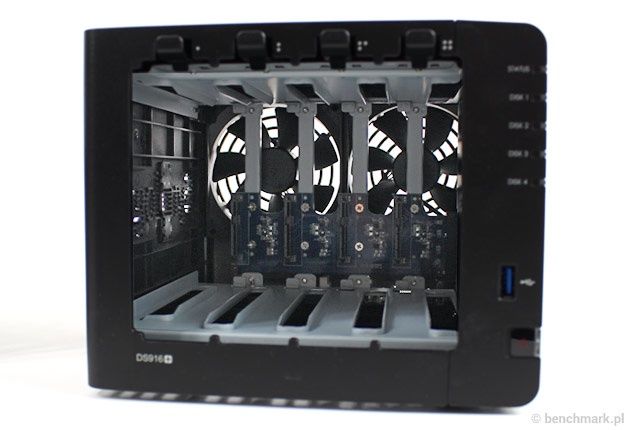

Gdzie podobieństwa? Po pierwsze wygląd – prawie nic się nie zmieniło od lat. Wszystkie wymienione modele to niemal dokładnie taki samo wzornictwo. Prostopadłościenna, lekko zaokrąglona, niewielka obudowa wykonana z czarnego tworzywa. Po bokach klasycznie perforowane logo producenta ułatwiające cyrkulację powietrza, które wspomagane jest przez dwa 92-milimetrowe wentylatory. Na froncie króluje czarny błyszczący panel skrywający zatoki dyskowe. Tuż obok 5 wskaźników statusu, port USB 3.0 oraz włącznik zasilania.

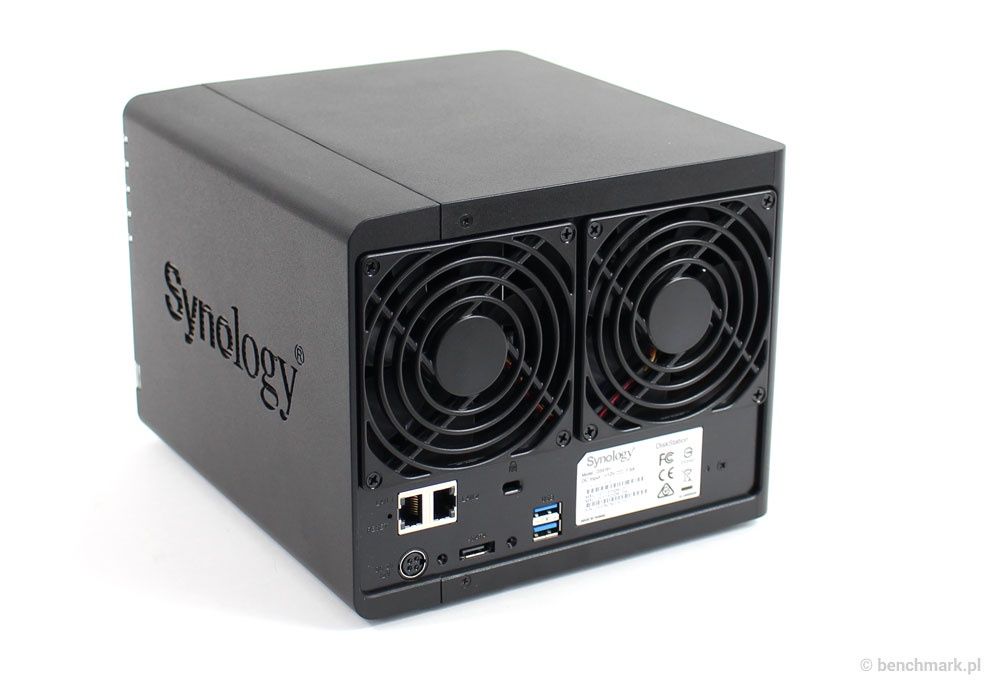

Tylny panel to wspominane wentylatory zajmujące górną jego część. Poniżej port zasilania oraz gniazdo blokady Kensington. Obok dwa gigabitowe porty ethernet oraz 2 porty USB 3.0 i port eSATA służący m.in. do podłączenia jednostek rozszerzających. We wnętrzu 4 zatoki dyskowe z możliwością wymiany dysków bez wyłączania urządzenia (hot-swap).

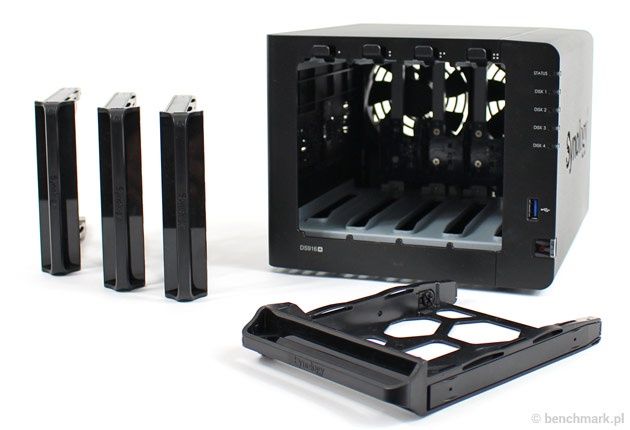

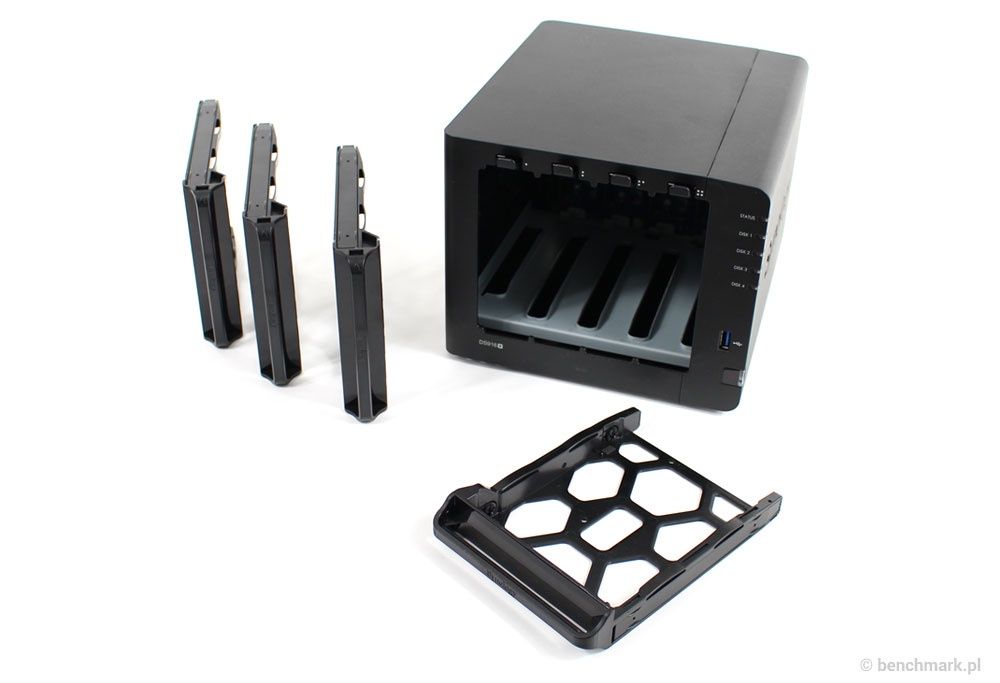

Producent błyskawicznie dostosował się do stale rozwijającego rynku nośników i wspiera dyski twarde o pojemności do 10 TB. W urządzeniu możemy zamontować jednostki 2,5 jak i 3,5 cala SATA. W tym drugim przypadku montaż odbywa się bez użycia narzędzi z wykorzystaniem dołączonych paneli blokujących.

Jeśli chodzi o moc obliczeniową, to i tym razem Synology postawił na Intela. W odróżnieniu od DS415+ zamiast procesora Atom mamy czterordzeniową jednostkę Pentium N3710 o taktowaniu 1,6 GHz. Oczywiście z mechanizmem szyfrowania sprzętowego AES-NI i transkodowania wideo 4K. Drobną różnicą w stosunku do DS415+ jest obsługa pamięci RAM. W DS916+ mamy do wyboru dwa modele – z pamięcią 2 GB lub 8 GB. Jeśli chcemy wykorzystywać Synology do bardzo zaawansowanych zadań (wysyłka dużej liczby wiadomości mail z serwera mail, obsługa wielu kamer, zaawansowana obsługa Cloud Station) to warto wybrać jednostkę z 8 GB pamięci. Tym bardziej, że różnica w cenie jest niewielka.

• czterodyskowy serwer NAS
• do 40 TB powierzchni dyskowej
• 3 porty USB 3.0 i 1 port eSATA
• dwa gigabitowe porty LAN z funkcją backupu i agregacji
• funkcje udostępniania plików w sieci LAN z użyciem najważniejszych protokołów sieciowych
• funkcje udostępniania plików poprzez internet
• obsługa urządzeń USB
• pakiety multimedialne
• aplikacje mobilne

Jeśli jesteście ciekawi jak wyglądają najważniejsze możliwości i funkcje Synology DS916+ zapraszamy na kolejne strony prezentacji.

Użytkownicy, którzy choć raz spotkali się z interfejsem konfiguracyjnym Synology nie powinni mieć problemów z jego obsługą. Dotyczy to zarówno jednostek domowych jedno- czy dwudyskowych, jak i zaawansowanych rozwiązań korporacyjnych. Dzięki ujednoliconemu interfejsowi DiskStation Manager poruszanie się po systemie jest zawsze proste i intuicyjne. By to zrobić musimy wpierw zainstalować system DSM na serwerze.

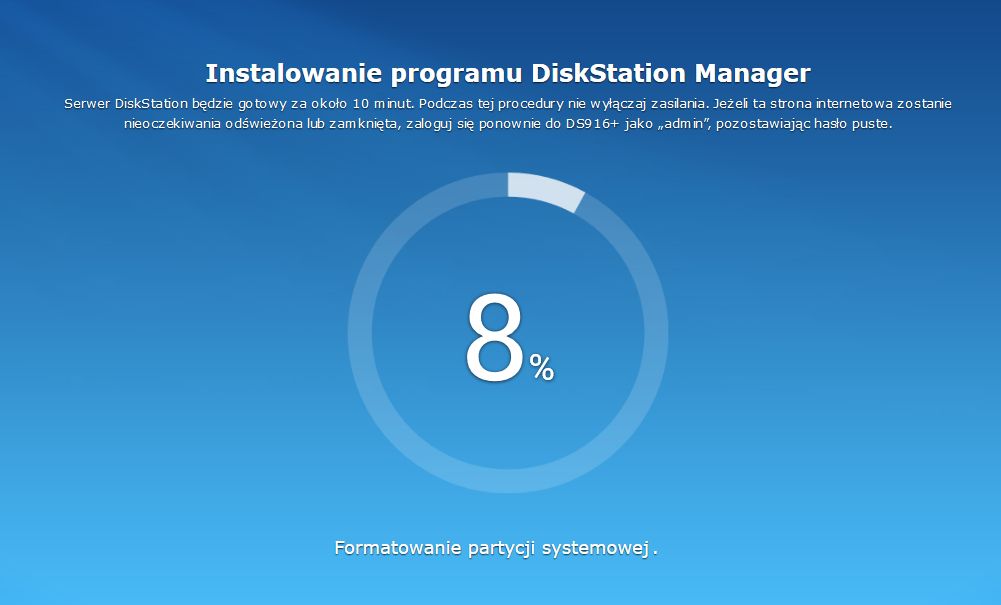

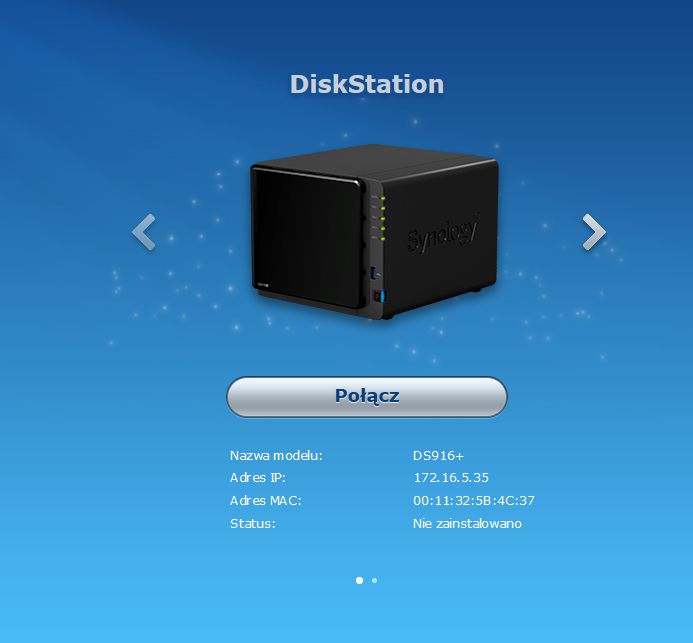

Najprostszą metodą instalacji jest mechanizm „live” – czyli połączenie z serwerem NAS z użyciem przeglądarki internetowej i przejście kilkuetapowego kreatora. W przypadku, gdy NAS nie ma dostępu do internetu możemy skorzystać z pliku systemowego „pat” i ręcznie wgrać obraz DSM. W obydwu przypadkach efekt będzie taki sam. Całość nie powinna zająć więcej niż 10 minut.

Po zalogowaniu do systemu mamy gotowy system do pracy. No prawie gotowy. By móc udostępniać dane i usługi konieczne będzie przeprowadzenie dwóch najważniejszych operacji:

• konfiguracja powierzchni dyskowej,
• utworzenie kont użytkowników i przydział uprawnień do folderów lub usług.

Oczywiście te dwa kroki to tylko podstawowe czynności. W zależności od sposobu wykorzystania serwera możemy dalej konfigurować urządzenie. Przyjrzyjmy się nieco bliżej możliwościom konfiguracji NAS-a pod kątem przestrzeni dyskowej, ponieważ w przypadku urządzeń 4- i więcej dyskowych mamy sporo możliwości.

Posiadając serwer NAS często zastanawiamy się jak skonfigurować powierzchnię dyskową. Czy stosować mechanizmy redundancji, czy może maksymalnie wykorzystać powierzchnię dostępnych dysków. W przypadku DS916+ dysponujemy 4 zatokami na nośniki danych. Dlatego też warto przed konfiguracją przestrzeni dyskowej zastanowić się, jak rozdysponować i skonfliktować przestrzeń. W przypadku 916+ do dyspozycji następujące typy przestrzeni dyskowych:

• podstawowy,
• JBOD,
• RAID 0,
• RAID 1,
• RAID 5,
• RAID 6,
• RAID 10,
• SHR.

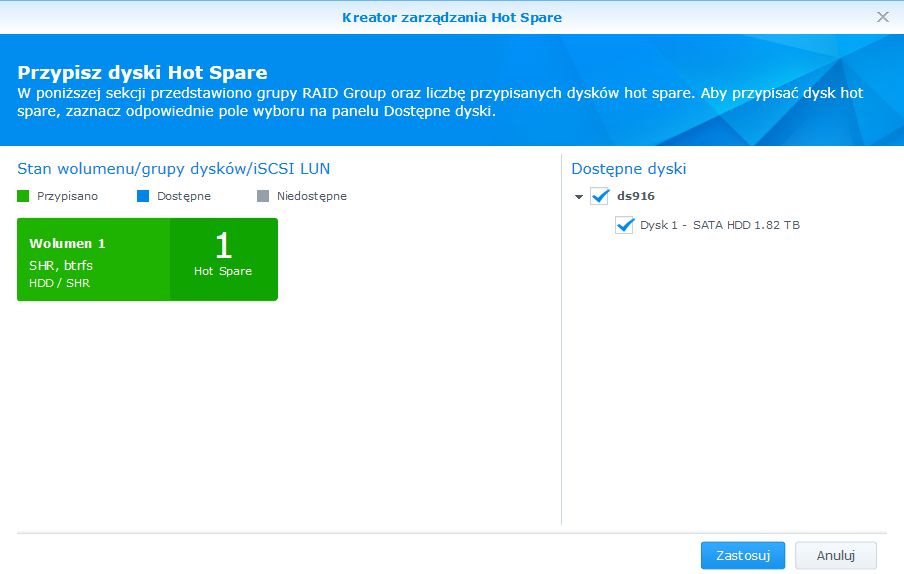

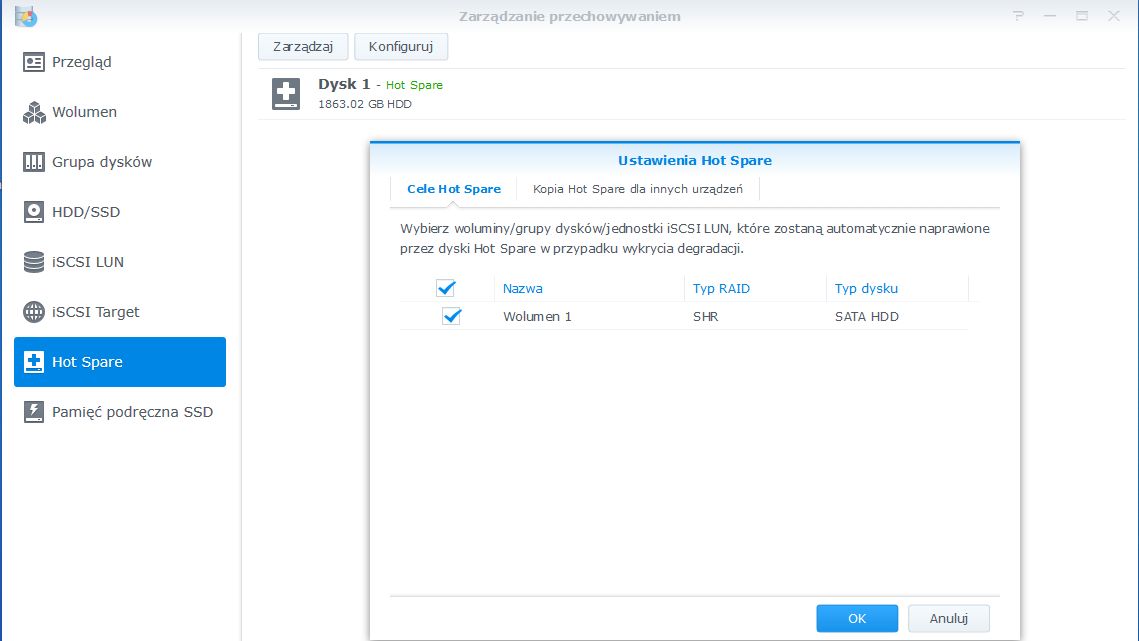

Dodatkowo możemy skorzystać z obsługi dysków hot spare. To mechanizm zabezpieczenia macierzy przed awarią dysku lub dysków. W takiej konfiguracji NAS rezerwuje jeden lub więcej dysków na nośniki zapasowe. W przypadku degradacji jednego z wolumenów, grupy dysków czy jednostki LUN serwer aktywuje nośnik zapasowy. Warto pamiętać, że podczas konfiguracji powinniśmy wskazać do którego wolumenu, grupy czy jednostki LUN zostanie przypisany dysk.

Synology DS916+ bardzo elastycznie podchodzi do konfiguracji wolumenów. W ramach ich tworzenia nie musimy ograniczać się do jednego wolumenu. Równie dobrze możemy utworzyć Grupę dysków  - czyli macierz o określonym typie (np. RAID 1, SHR, RAID 10), a dopiero na Grupie dysków tworzyć wolumeny o określonej pojemności i formacie plików.

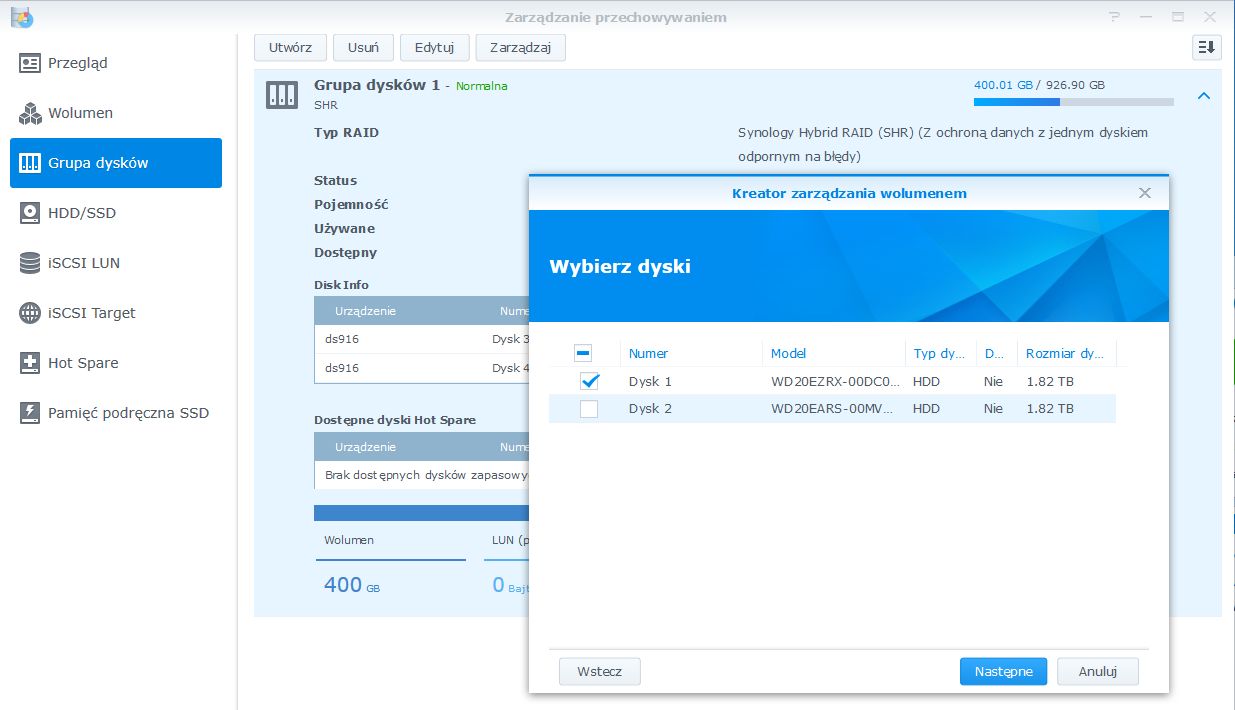

Na poniższym filmie prezentujemy sposób na utworzenie Grupy dysków złożonej z 2 nośników. Następnie w Grupie dysków zostały utworzone 2 wolumeny każdy po 500 GB o różnym formacie plików. Dodatkowo w Grupie dysków zostaje jeszcze kilkaset gigabajtów wolnego miejsca, które można wykorzystać np. do założenia kolejnego wolumenu lub rozszerzania powierzchni istniejących.

Mówiąc o rozszerzeniu powierzchni wolumenów ograniczamy się do obszaru, który dostępny jest w Grupie dysków (maksymalna pojemność nośników). Jeśli będziemy zamierzali rozbudować Grupę dysków o nowy nośnik to nic nie stoi na przeszkodzie, by to zrobić. Należy tylko pamiętać, by dodawany nośnik był o takiej samej lub większej pojemności.

Warto pamiętać, że prócz systemu plików ext4 DS916+ obsługuje również format BTRFS. Nieco szerzej o funkcjonalności i możliwościach BTRFS pisaliśmy przy okazji prezentacji NAS-a Synology DS716+.

Jak już wspomnieliśmy na wstępie DS916+ został wyposażony w port eSATA. Do czego się może przydać? Jeśli przestrzeń dyskowa oferowana przez serwer będzie za mała, możemy ją błyskawicznie rozszerzyć wykorzystując jednostki rozszerzające.

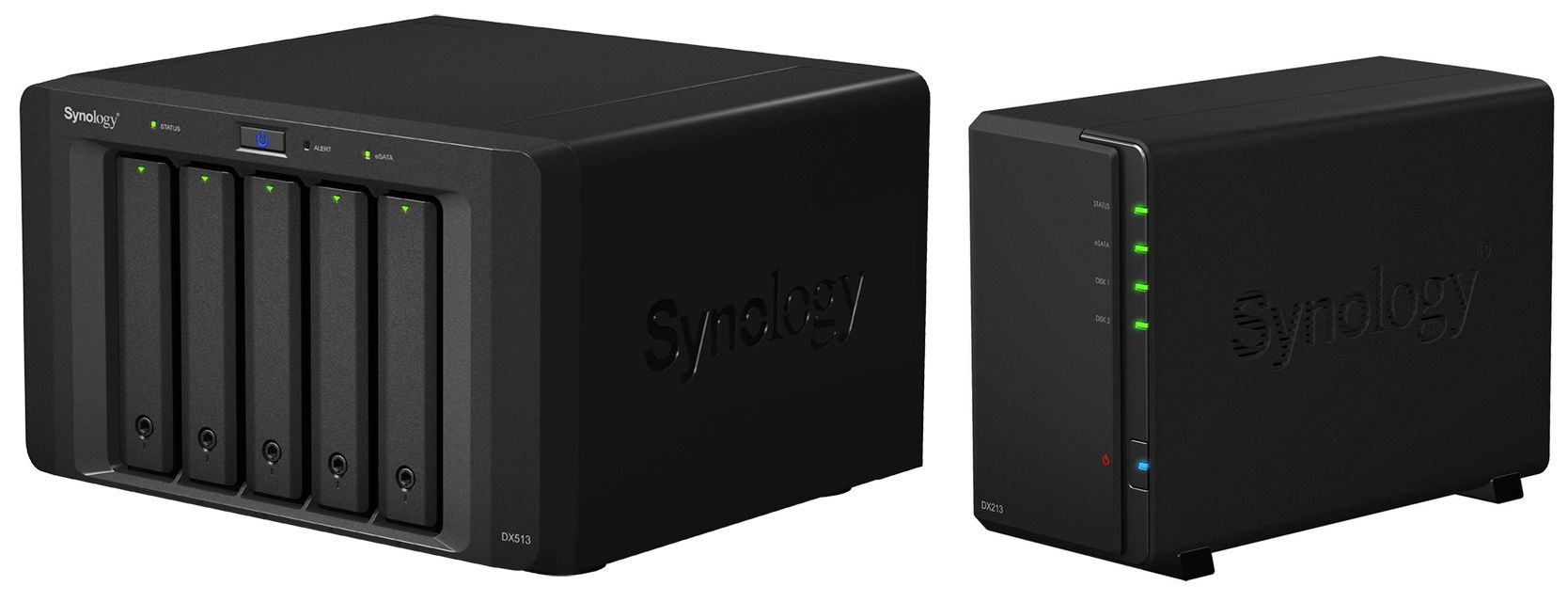

Dla modelu DS916+ producent oferuje 2 modele: DX213 oraz DX513. Pierwsza z nich to rozwiązanie dwudyskowe niezwykle podobne do DS916+. Z kolei jednostka DX513 to możliwość podłączenia dodatkowych 5 dysków twardych, co daje dodatkowe 50 TB surowej powierzchni (5 dysków 10 TB). Podłączone jednostki można wykorzystać jako klasyczną przestrzeń na dane, która można dołączyć do grupy dysków czy wolumenów, lub też ustawić jako miejsce na przechowywanie np. kopii zapasowych NAS-a.

Jak wyglądają możliwości jednostek rozszerzających, a także jak zainstalować, podłączyć i skonfigurować rozwiązanie zaprezentujemy niebawem na łamach serwisu.

Jeśli planujemy intensywnej wykorzystać serwer NAS (chociażby zakładając jednostki LUN) to warto zastanowić się nad jeszcze jedną funkcjonalnością - pamięcią podręczną SSD. Cóż to takiego? Pamięć podręczna SSD może zwiększyć zapisu i odczytu losowego danych poprzez ich zapis na szybkie nośniki SSD.

Takie rozwiązanie powinno poprawić wydajność wymiany danych – szczególnie jeśli chodzi o dostęp losowy i zmniejszenie opóźnień. Konfiguracja pamięci podręcznej SSD wymaga oczywiście zamontowania kompatybilnego nośnika lub nośników SSD. Drugim ważnym elementem jest zależność pamięci podręcznej i stosowanych dysków SSD - każdy 1 GB pamięci podręcznej SSD wymaga około 416 KB pamięci systemowej.

Po konfiguracji i przypisaniu do określonego wolumenu możemy sprawdzić jak wykorzystywana jest pamięć podręczna. Na poniższym filmie możemy zaobserwować proces dostępu do pamięci podczas wykorzystania jej dla jednostek LUN, na których przechowywane są dyski maszyn wirtualnych.

Jeśli już jesteśmy przy jednostkach LUN i obsłudze protokołu iSCSI. Jednostki LUN są logiczną przestrzenią na zdalnym systemie przechowywaną w formie pliku, lub będącą częścią dysku lub macierzy, na których czy też w których mogą być przechowywane (odczytywane i zapisywane) dane. A prościej – jednostka LUN wykorzystuje protokół iSCSI do komunikacji z odległą przestrzenią dyskową i pozwala na podłączenie LUN do komputera jako dysk lokalny.

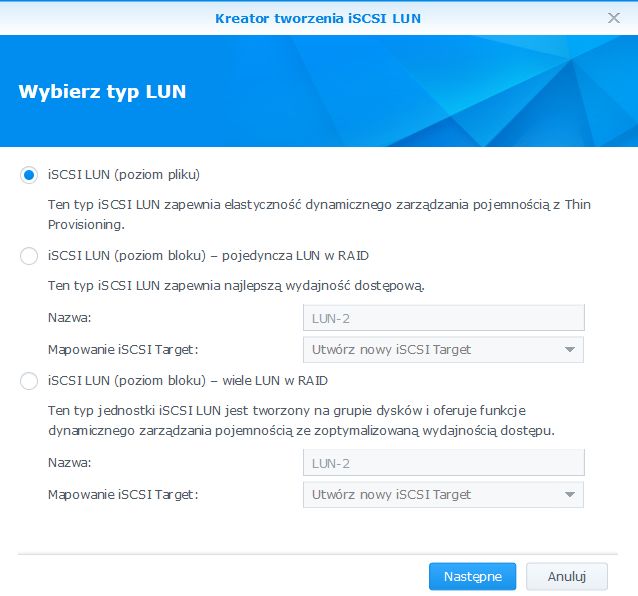

To w jaki sposób skonfigurujemy jednostkę LUN na DiskStation DS916+ zależy tylko i wyłączenie od naszych potrzeb. Najprostszym rozwiązaniem (jeśli już skonfigurowaliśmy przestrzeń dyskową) jest utworzenie jednostki LUN na poziomie pliku. Będzie to jednostka LUN oparta o pliki w ramach utworzonego wcześniej wolumenu.

Jeśli zależy nam na lepszej wydajności, to lepiej skorzystać z jednostek LUN na poziomie bloku. Taka konfiguracja rezerwuje dostępne dyski na potrzeby jednostek LUN. Kompromisem jest wykorzystanie jednostek LUN na poziomie bloku w trybie wiele jednostek LUN w RAID. W tym trybie mamy zarówno wolumen i przestrzeń na dane jak i jednostkę LUN z zapisem blokowym.

Dzięki zaawansowanej konfiguracji przestrzeni dyskowej prócz funkcji przechowywania plików, możemy także uruchomić mechanizmy związane z szeroko pojętą wirtualizacją. Chodzi przede wszystkim o użycie protokołu iSCSI i celów iSCSI do podłączenia jednostek LUN do hypervisorów wirtualizacji. DiskStation DS916+ posiada pełne wsparcie dla VMware, Citrix oraz Hyper-V oferując m.in. VMware VAAI, Windows ODX. Oferuje również Thin Provisioning optymalizujący wykorzystanie powierzchni dyskowej. Należy pamiętać, że powyższe funkcjonalności są dostępne dla jednostek LUN na poziomie plików.

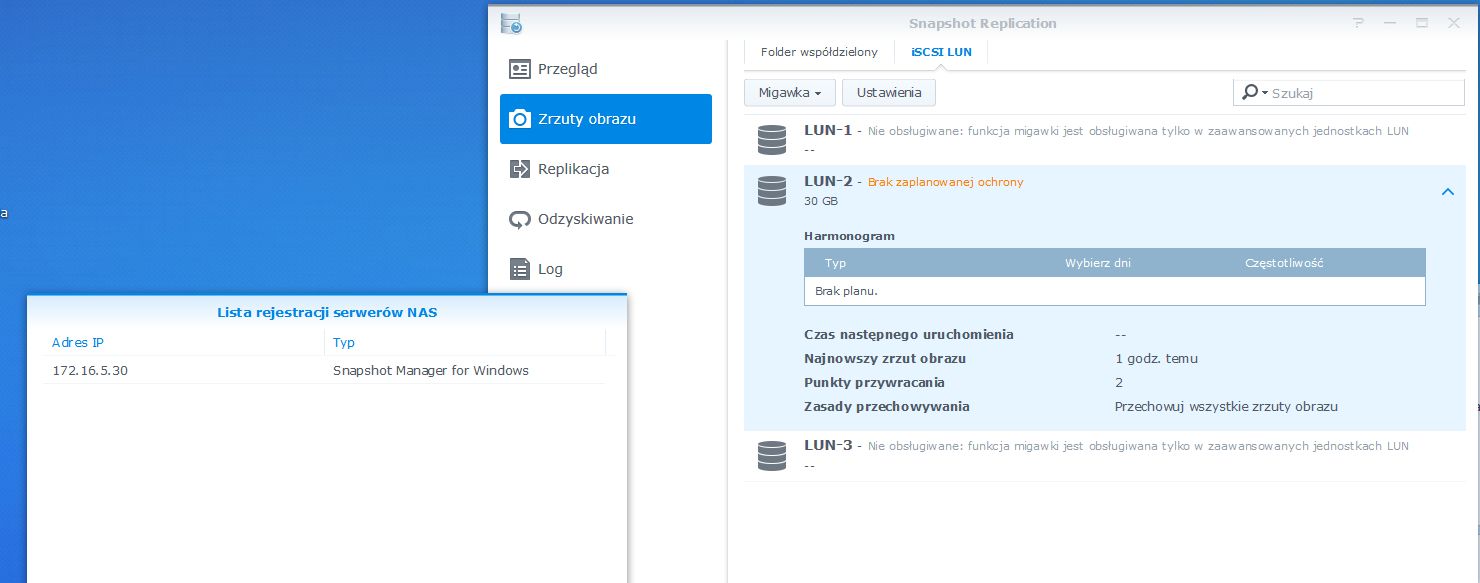

Jeśli serwer NAS będzie jednostką dyskową dla VMware i systemów serwerowych Windows, to warto zastanowić się nad wdrożeniem mechanizmu migawek dla jednostek LUN. Mowa tu o Snapshot Replication. Rozwiązanie pozwala tworzyć zamrożony stan danych bezpośrednio z poziomu DSM. Mechanizm jest bardzo podobny do rozwiązania migawek folderów współdzielonych. To nie tylko menadżer migawek. Dzięki niemu możemy także tworzyć zadania replikacji jednostek LUN i folderów na inny serwer Synology lub do środowiska vCenter Site Recovery Manager.

Tak w telegraficznym skrócie wyglądają główne funkcjonalności w zakresie przestrzeni dyskowej NAS-a. I choć mamy do czynienia z rozwiązaniem przeznaczonym dla użytkowników pro i MSP to jak łatwo zauważyć Synology w zaledwie 4-dyskowej jednostce oferuje bardzo liczne możliwości konfiguracji przestrzeni dyskowej i zarządzania wolumenami.

Powróćmy do głównego zadania serwera NAS jakim jest dostęp do zasobów plikowych. W przypadku utworzenia wolumenów Synology automatycznie oferuje dostęp do plików i folderów z użyciem protokołu CIFS/SMB oraz AFP. Oczywiście przy okazji protokołu AFP możemy włączyć rozgłaszanie Bonjour. Jeśli zaś chcemy tworzyć kopie zapasowe z komputerów Apple, to warto także uruchomić obsługę Time Machine – wystarczy wybrać folder, w którym będą przechowanie backupy komputerów.

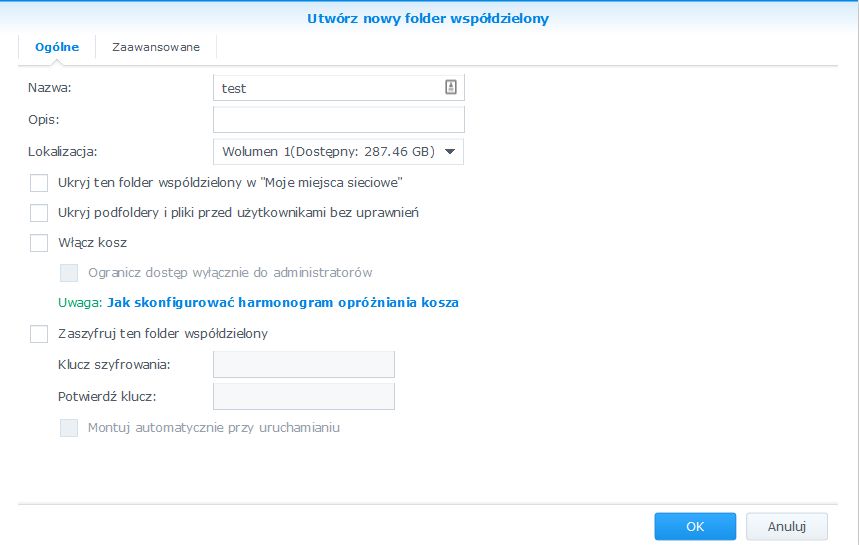

Zanim to jednak zrobimy konieczne jest założenie folderów udostępnionych w sekcji Folder współdzielony. Prócz nadania uprawnień do folderu możemy także skonfigurować limit pojemności danego zasobu, ukryć go w sieci, a także ukryć folder dla użytkowników nie posiadających do niego uprawnień. Dodatkowym mechanizmem ochrony i przydzielania uprawnień jest funkcja przydzielania uprawnień ACL umożliwiać bardzo precyzyjne określenie dostępu do podfolderów. Ciekawą opcją jest funkcja kosza sieciowego, która chroni pliki przed ich przypadkowym skasowaniem. Folder może być również zaszyfrowany.

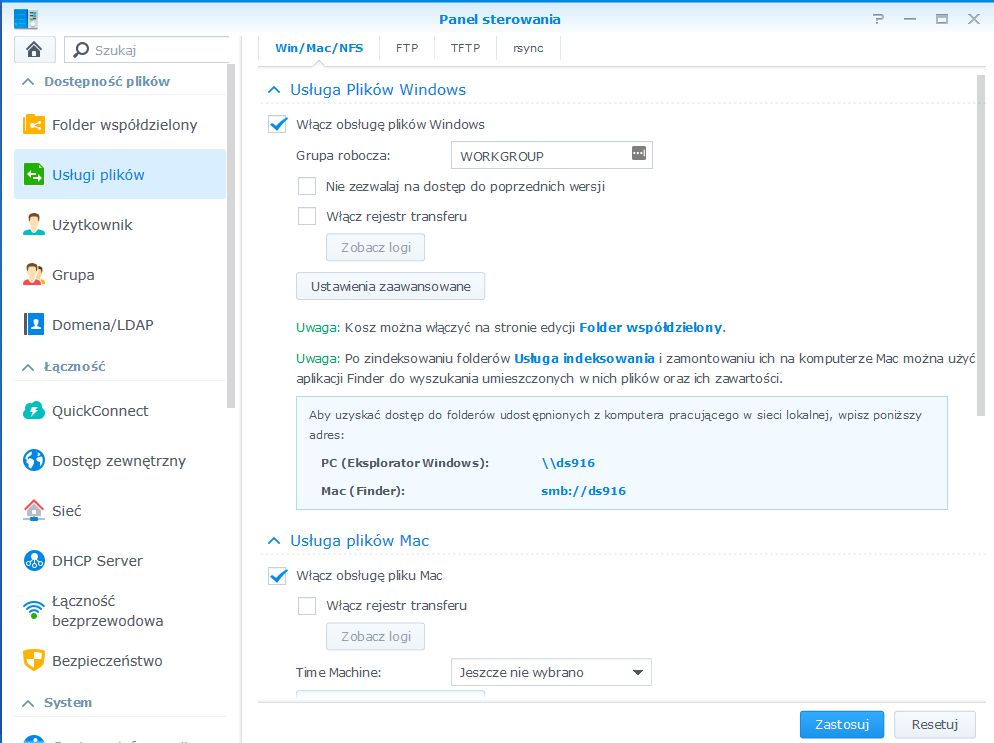

Oczywiście AFP i SMB to nie jedyne protokoły jakie obsługuje Synology w swojej podstawowej konfiguracji. W sekcji Usługi plików możemy aktywować także protokół NFS. Użytkownicy, którzy przyzwyczaili się do wymiany danych z użyciem serwerów FTP również mogą uruchomić serwer z użyciem tego protokołu komunikacji. Dodatkowo w przypadku FTP rozwiązanie wspiera także połączenia szyfrowane, SFTP. Dla sprawniejszego działania dla usług FTP możemy również określać limity szybkości pobierania i wysyłani danych. Serwer FTP posiada również obsługę FXP – czyli transferu danych pomiędzy serwerami FTP.

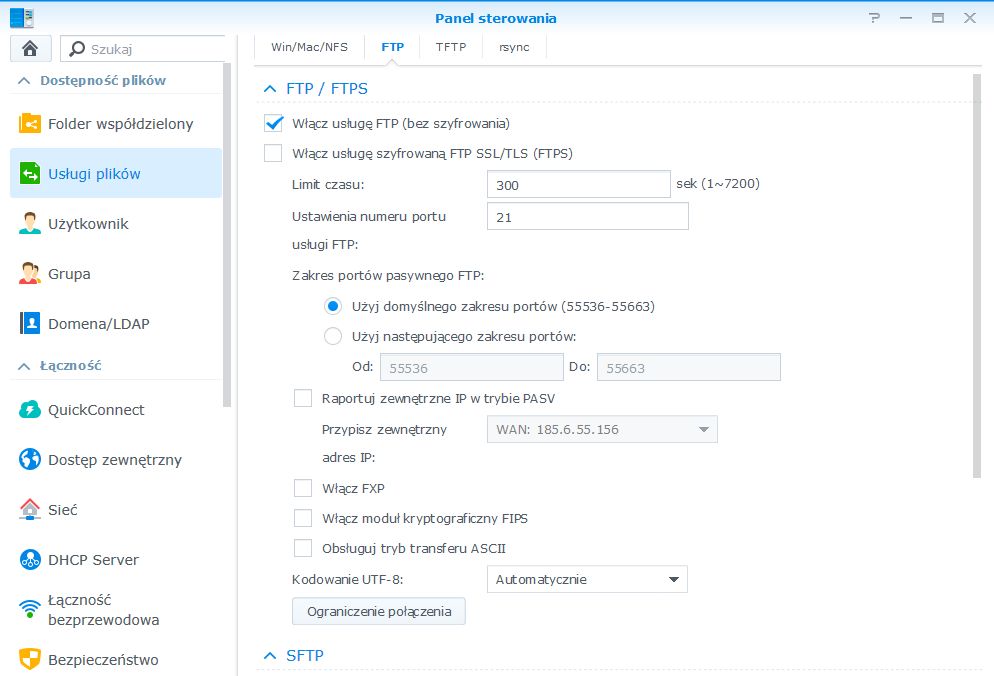

Z mniej popularnych, a jednak niezwykle przydatnych – szczególnie w przypadku użytkowników zawansowanych pozostają dwie funkcjonalności – serwer TFTP oraz obsługa protokołu rsync, która może być niezwykle przydatna w przypadku synchronizacji danych pomiędzy serwerem i klientami lub innymi serwerami.

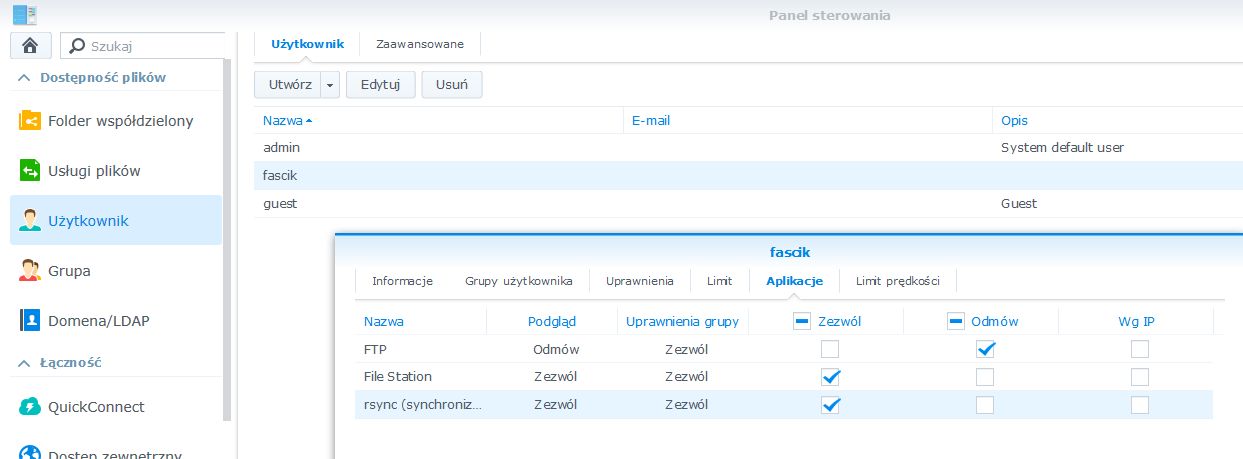

Przyszła teraz kolej na utworzenie i przypisanie uprawnień do zasobów dla użytkowników. Tu ważne są dwie sekcje: Użytkownicy oraz Grupa. W pierwszej z nich możemy tworzyć pojedyncze konta. Z kolei w tej drugiej tworzyć grupy, przypisywać do nich użytkowników, a następnie dla całej grupy nadawać uprawnienia dostępowe.

Warto pamiętać, że Synology bardzo mocno rozbudował system kont i ich konfigurację. Tworzenie kont to nie tylko przydział uprawnień do danego zasobu udostępnionego CIFS/SMB i AFP. Dla każdego z konto możemy dodatkowo ustawić określony przydział pojemności dyskowej, dopisać go do grupy a przede wszystkim nadać indywidualny dostęp do poszczególnych protokołów, aplikacji i usług.

Jeśli nie jest to wystarczająca zachęta, to dodatkowo można sięgnąć do zakładki Limity prędkości i określić maksymalną przepustowość dla poszczególnych użytkowników i aplikacji.

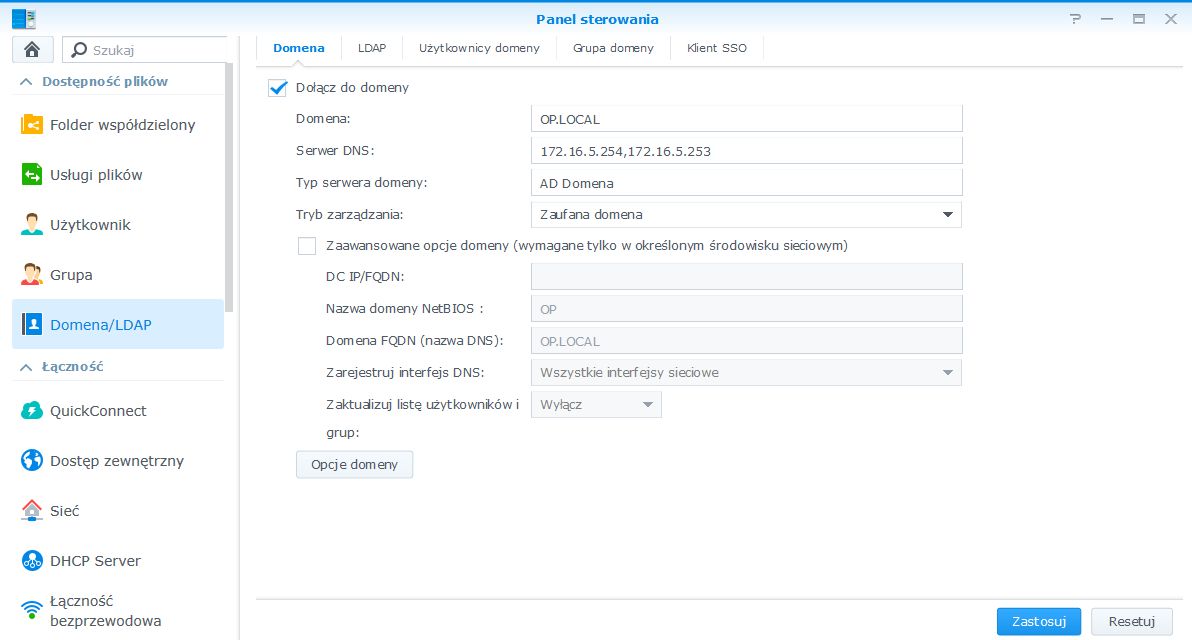

Nieocenionym rozwiązaniem w DS916+ (szczególnie dla użytkowników, którzy będą chcieli uruchomić serwer w sieci z usługa katalogową Active Directory) jest możliwość podłączenia serwera do domeny, jak również do usługi katalogowej jako klient LDAP. Co nam to daje? Otóż w przypadku użytkowników nie musimy im zakładać kont, a oprzeć się o konta dostępne w danej jednostce organizacyjnej lub w całym AD.

Jeśli nie posiadamy architektury AD możemy bez problemu skonfigurować serwer Synology do pracy jako kontroler LDAP. Wystarczy z Centrum pakietów zainstalować pakiet Directory Server.

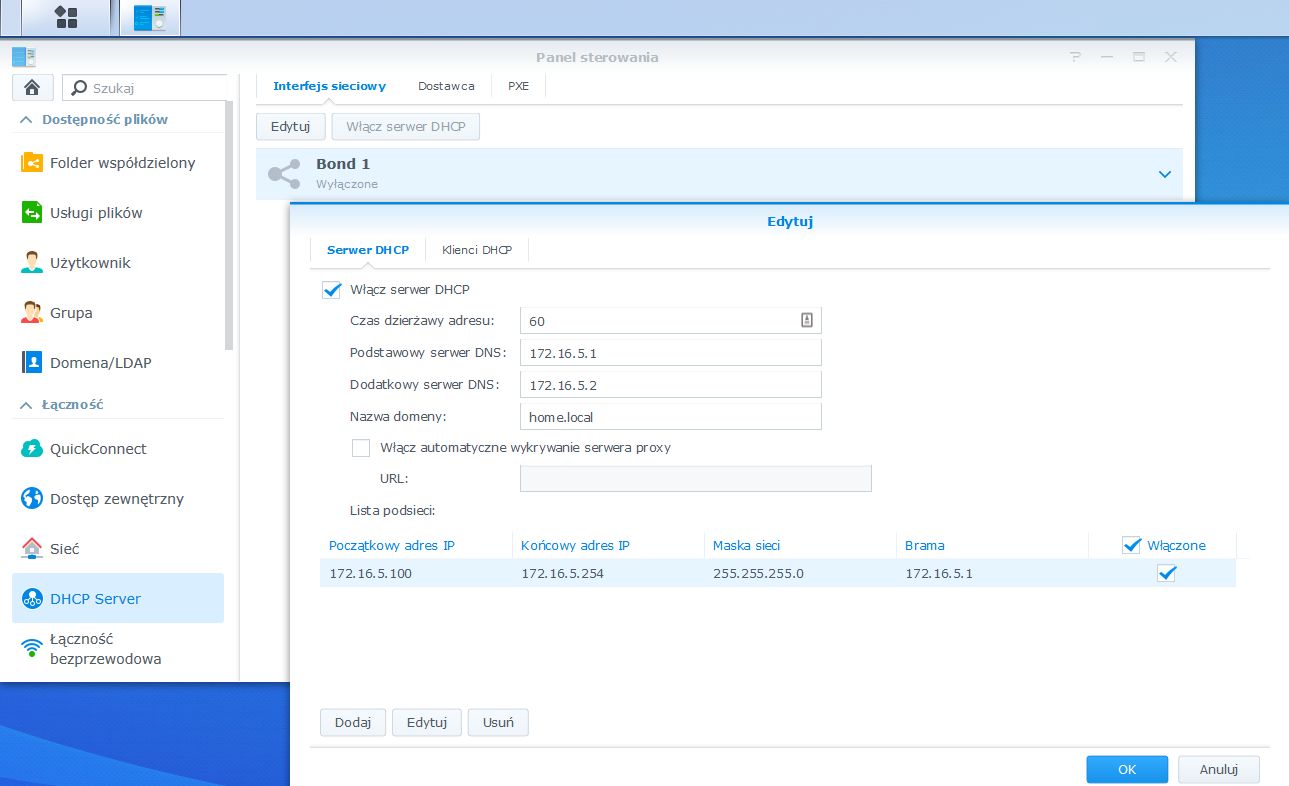

Ze standardowych narzędzi, które możemy wykorzystać w Synology jest również opcja uruchomienia serwera DHCP. Narzędzie pozwala nie tylko na dynamiczny przydział adresacji. Możemy określić zakres adresów IP jakie będą przydzielane oraz dzierżawy adresów dla urządzeń na podstawie adresu MAC. Ciekawostką jest obsługa PXE. To mechanizm pozwalający urządzeniom na uruchomienie z użyciem interfejsu sieciowego (a nie z nośnika systemowego).

Cechą charakterystyczną serwerów NAS Synology jest możliwość wykorzystania rozwiązania do przeróżnych funkcjonalności. Co prócz udostępniania plików, FTP, DHCP, LDAP oferuje DS916+? O tym można przekonać się odwiedzając Centrum pakietów.

Funkcjonalność pozwala na doinstalowanie do serwera NAS określonych narzędzi, usług czy nawet aplikacji. A co za tym idzie rozszerzenie możliwości urządzenia. Stale rosnąca liczba pakietów została podzielona na kilka kategorii:

• Zalecane – podstawowe narzędzia natywne Synology,
• Kopia zapasowa – narzędzia do tworzenia kopii zapasowych NAS-a, m.in. do chmury i na inny serwer NAS,
• Multimedia – tu znajdziemy kultowe Audio Station, Photo Station czy Video Station oraz przeróżne serwery do strumieniowania multimediów,
• Biznes – m.in. serwer CLoud Station, Directory Server, MailPlus. Jest również serwer RADIUS,
• Bezpieczeństwo – stacja kamer IP I pakiety antywirusowe,
• Narzędzia – mnóstwo przydatnych funkcjonalności w obsłudze serwera – m.in. CMS do zarządzania wieloma serwerami NAS, serwer Git, Mail Station, Serwer Proxy, Docker oraz serwer VPN czy WebDAV i CardDAV Server. A dodatkowo kilkadziesiąt aplikacji webowych CRM, HRM czy blogowych,
• Efektywność – tu m.in. aplikacja Note Station – zamiennik dla OneNote Czy Evernote, Download Station czy arkusz kalkulacyjny,
• Narzędzia dla deweloperów – moduły Java, Perl, PHP, Python, Ruby.

Oczywiście nie sposób wymienić wszystkich narzędzi, których jest ponad setka. Jakby tego było mało użytkownicy mogą tworzyć własne aplikacje oraz umieszczać je w repozytoriach. By poznać pełną listę wszystkich narzędzi, usług i aplikacji można odwiedzić stronę producenta pod tym adresem.

Jakie pakiety warto zainstalować? Wszystko zależy od preferencji użytkownika. Jeśli NAS będzie pełnił rolę udostępnienia plików, to prócz uprawnień warto skonfigurować usługę folderów domowych dla użytkowników oraz usługę chmury prywatnej Cloud Station. Dobrym dodatkiem do Cloud Station jest usługa Quick Connect pozwalająca na połączenie zdalne z NAS-em bez konieczności przekierowywania portów. Dodatkowo dzięki opcji Cloud Sync możemy synchronizować dane z wielu chmur publicznych.

Wykorzystując serwer dla zadań typowo administracyjnych prócz serwera DHCP czy LDAP warto skonfigurować serwer DNS. Kolejnym ciekawym pakietem jest serwer CMS. Dzięki niemu możemy zarządzać wieloma serwerami Synology z jednej konsoli administracyjnej.

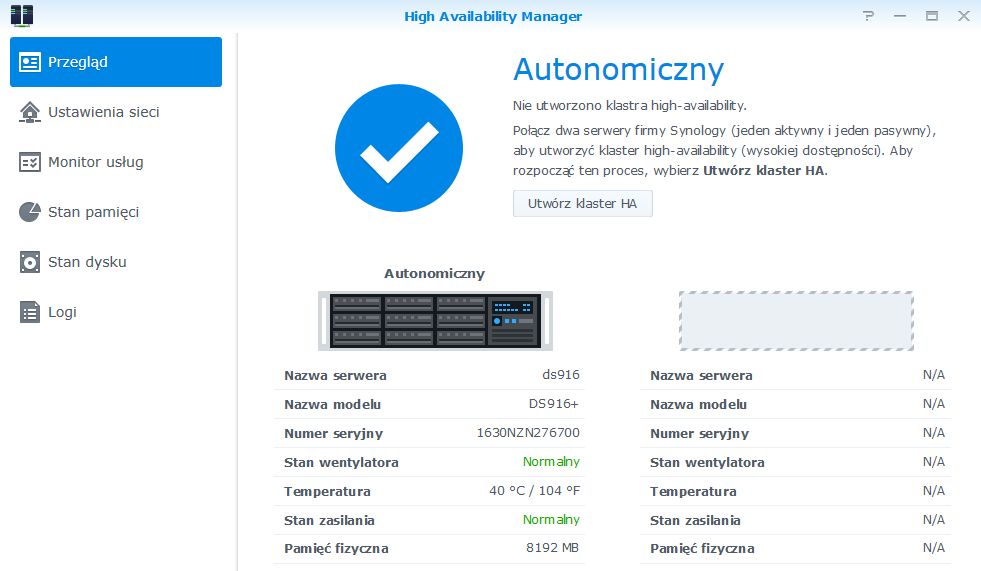

Jeśli zależy nam na wysokiej dostępności to warto wykorzystać system klastra i narzędzie High Availability Manager. Pozwala ono na utworzenie z dwóch serwerów NAS system wysokiej dostępność. W przypadku awarii jednego z urządzeń drugie natychmiast przejmuje jego role.

By mieć kontrolę nad przepływającym ruchem sieciowym administrator może zainstalować serwer proxy. Pozwala on nie tylko na lepszą diagnostykę, ale również m.in. na przyspieszenie ładowania stron internetowych.

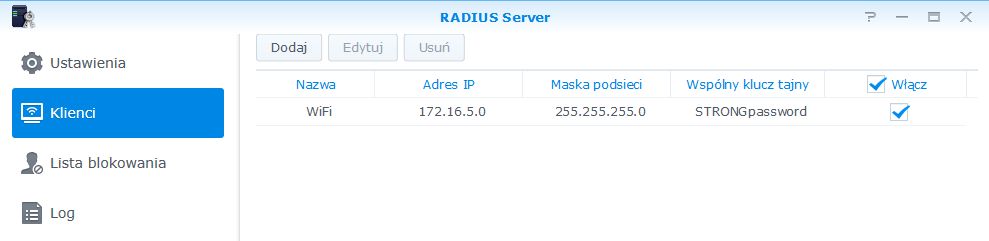

Zwiększenie kontroli i bezpieczeństwa to także domena pakietów serwer RADIUS i pakiety antywirusowe. Ten pierwszy pozwoli na kontrolowanie dostępu urządzeń i użytkowników do sieci LAN. Drugi zajmie się bezpieczeństwem przechowywanych plików skanując je pod kątem infekcji.

Multimedialne zastosowania NAS-a możemy rozbudować o wspominane stacje zdjęć, muzyki i filmów. Dodatkowo NAS obsługuje DLNA dzięki Serwerowi Multimediów. Z kolei użytkownicy produktów Apple mogą zainstalować Serwer iTunes. Pozwoli to nam scentralizować bibliotekę muzyczną i ograniczyć do minimum miejsce zajmowane przez pliki muzyczne.

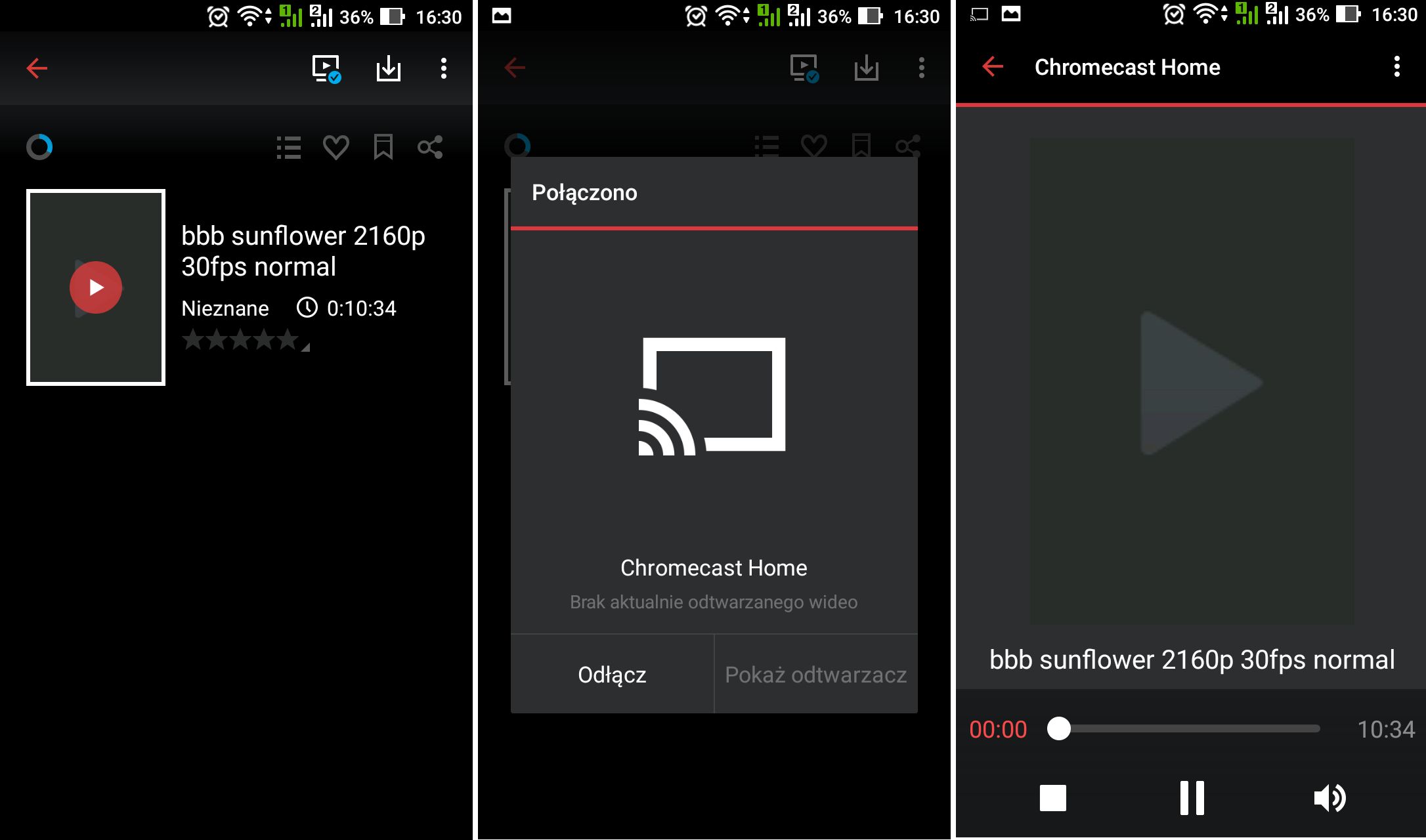

Warto pamiętać, że DS916+ w odróżnieniu od swojego poprzednika pozwala na transkodowanie materiałów filmowych w rozdzielczości 4K i 30 klatek na sekundę. Zaś plusem stacji zdjęć, filmów i muzyki jest możliwość strumieniowania do innych urządzeń w sieci (np. do Chromecast czy AirPlay, Apple TV Xbox, DLNA).

DS.916+ to również administracja urządzeniem i dodatkowe funkcje, które uatrakcyjniają rozwiązanie. Po pierwsze porty USB, ich wykorzystanie zależy tylko i wyłączenie od nas. Od wsparcia kluczy HASP, możliwości udostępnienia urządzeń USB przez sieć, po drukarki, UPS-y na urządzeniach bluetooth, dyskach USB i adapterach WiFi kończąc. Ten ostatni element jest dość interesujący.

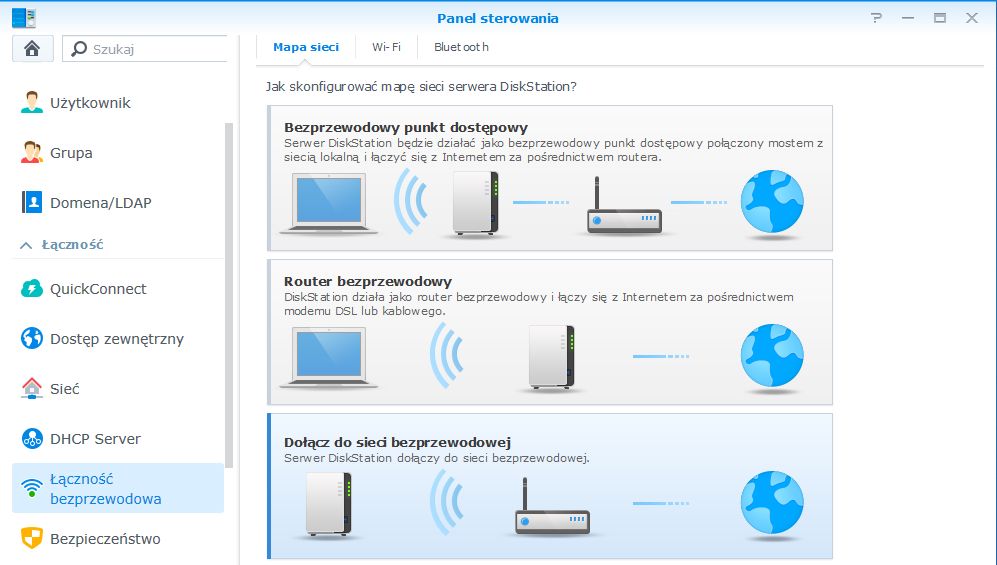

Po podłączeniu kompatybilnej karty sieciowej USB serwer NAS staje się prostym punktem dostępowym. Choć nie jest to jego jedyna funkcjonalność. Drugą opcją jest funkcja routera bezprzewodowego oraz możliwość podłączenia NAS-a do sieci LAN z użyciem połączenia WiFi. Wybór rozwiązania zależy od naszych potrzeb i można go skonfigurować w zakładce Łączność bezprzewodowa.

Kolejnym ciekawym narzędziem związanym z bezpieczeństwem, które obecne jest w serwerach Synology jest Doradca ds. zabezpieczeń. Aplikacja skanuje wszystkie elementy serwera NAS i wyświetla raport dotyczący potencjalnych luk w zabezpieczeniach. Całość dostępna jest w postaci przejrzystego raportu, pozwalającego na bezpośrednie ustawienie brakujących elementów. Jak działa Doradca ds. zabezpieczeń można zobaczyć na poniższym filmie.

Dodatkowe elementy bezpieczeństwa możemy również ustawić samodzielnie w aplecie Bezpieczeństwo. Synology został m.in. wyposażony we własną zaporę sieciową dzięki, której możemy skonfigurować reguły dostępu dla poszczególnych hostów w sieci wewnętrznej i sieci internet. W przypadku wielu prób nieudanego logowania dany adres IP może zostać dodany do zablokowanych.

W DS916+ znajdziemy także rozbudowany system monitorowania i powiadamiania. Prócz aplikacji Monitor zasobów, która w graficzny sposób prezentuje parametry NAS-a dodatkowo mamy jeszcze kilka innych możliwości kontroli serwera. Pierwszy z nich to powiadomienia za pomocą mail, SMS, push – na urządzenia mobilne. Jeśli to nam nie wystarczy możemy przejrzeć zawartość Centrum logów, gdzie DS916+ na bieżąco zapisuje najważniejsze zdarzenia systemowe.

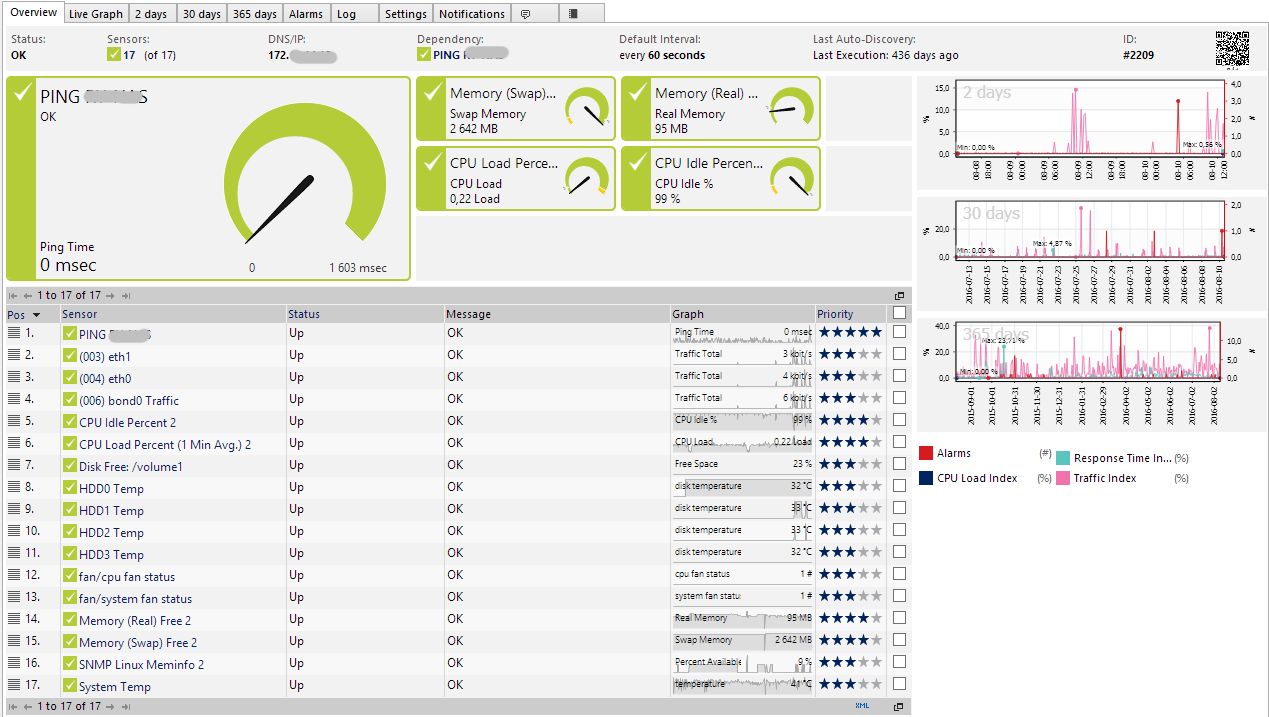

Jeśli w sieci LAN wykorzystujemy monitorowanie SNMP, to z powodzeniem możemy do systemu monitorującego podłączyć również serwer NAS. Jest o tyle wygodne, że producent udostępnia bazę MIB dla SNMP. Wystarczy tylko skonfigurować połączenie w jednym z systemów monitorowania SNMP, np. PRTG.

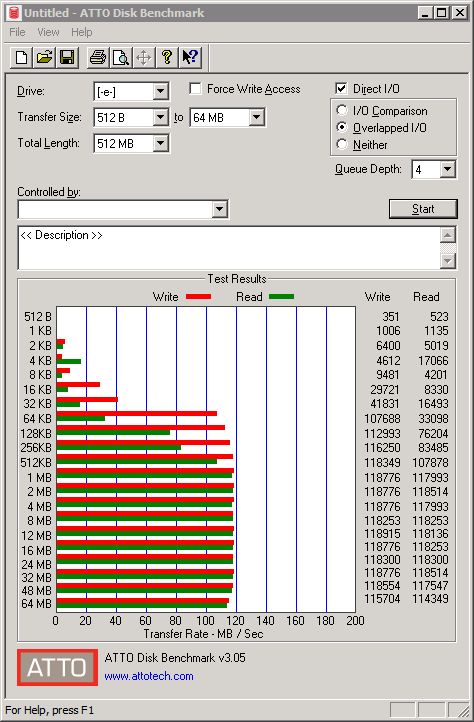

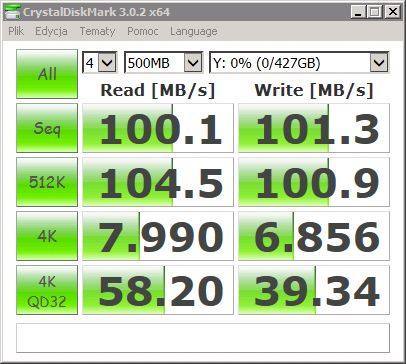

Testy wydajnościowe serwera Synology DS916+ przeprowadziliśmy przy wykorzystaniu benchmarków ATTO Disk Benchmark, CrystalDiskMark oraz kopiując pliki z serwera i na serwer przy użyciu Eksploratora Windows (SMB, iSCSI). Dodatkowo sprawdziliśmy wydajność urządzenia pod kątem operacji wejścia/wyjścia. Procedura kopiowania obejmowała próby przeprowadzone trzykrotnie:

• kopiowanie na serwer i pobieranie z serwera jednego pliku o wielkości 2 GB
• kopiowanie na serwer i pobieranie z serwera 1000 plików o wielkości 2 MB każdy
• kopiowanie na serwer i pobieranie z serwera 10000 plików o wielkości 2 KB każdy

Platformą sprzętową do testów wykorzystania protokołów SMB, iSCSI był serwer HP ProLiant MicroServer N36L ze skonfigurowaną macierzą RAID 0

• System operacyjny: Windows Server 2008 R2
• Procesor AMD Athlon DualCore 1,3 GHz
• Pamięć RAM: 8 GB
• Dysk twardy: macierz RAID 0
• Sieć ethernet: 4x1 Gbps (zagregowane połączenie)
• NAS i serwer testowy zostały podłączone do przełącznika sieciowego Netgear M4100.

Serwer NAS DS916+ wyposażony został w dyski WD RED 1TB (WD10EFRX). Podłączenie serwera do sieci LAN z wykorzystaniem obydwu interfejsów sieciowych ustawionych w tzw. bond (łącze zagregowane).

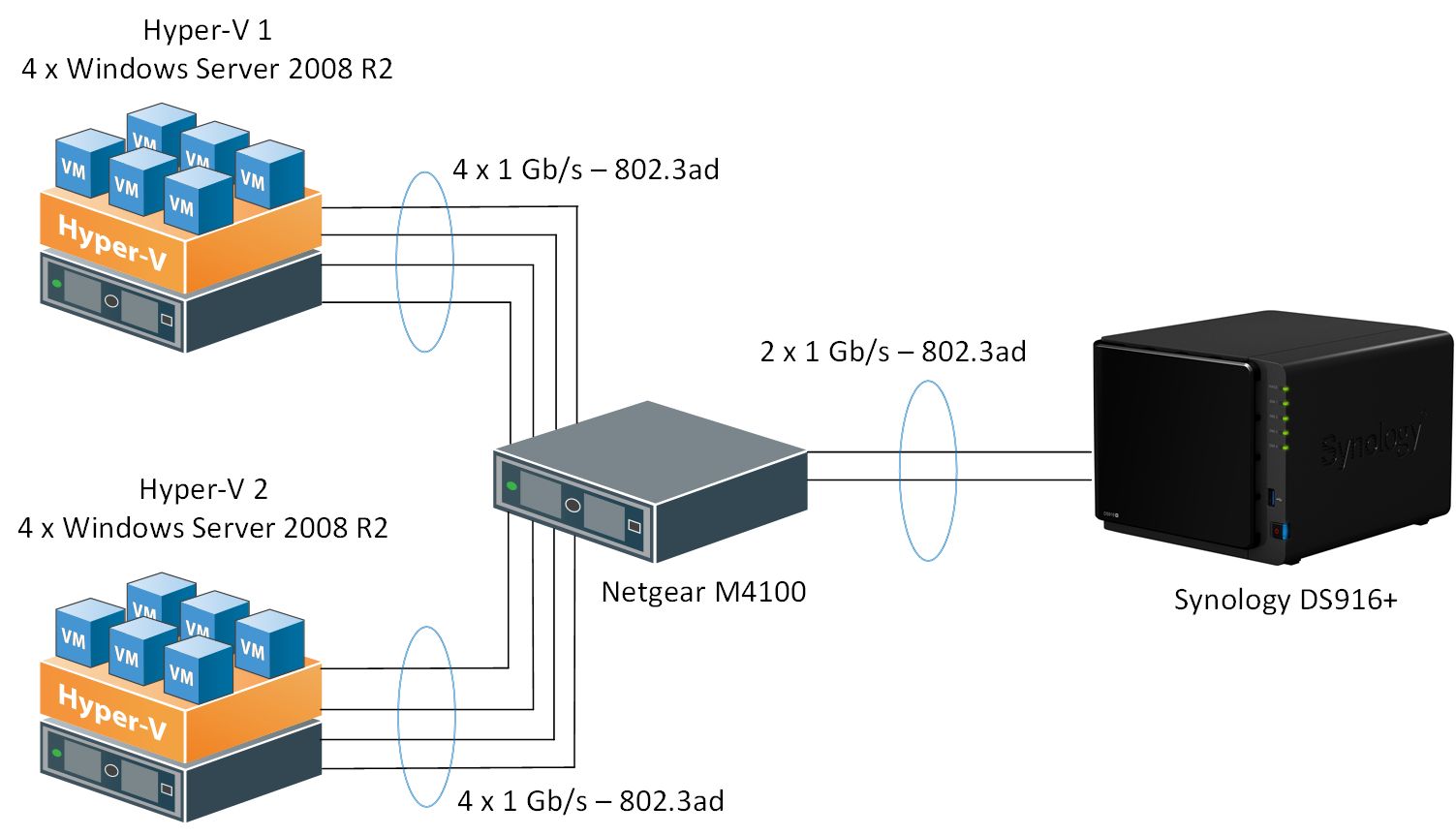

Ustawienia sieci oraz platformy testowej dla łącza zagregowanego i sprawdzenia maksymalnej szybkości transmisji danych:

• wykorzystaliśmy 2 hypervisory Hyper-V (na platformie serwerowej IBM), każdy z uruchomionymi 4 maszynami wirtualnymi. Schemat systemu testowego wygląda następująco

Testy, które przeprowadziliśmy dla protokołu CIFS/SMB oraz iSCSI w zakresie kopiowania danych potwierdzają wysoką wydajność DS916+. Po pierwsze realne wartości transferów. W przypadku kopiowania dużych plików NAS bez trudu osiąga wartości oscylujące w granicach 110 MB/s. Nieco gorzej jest w przypadku protokołu iSCSI, gdzie szybkość spada do 93 MB/s (pobieranie z NAS-a) i 83 MB/s (wysyłanie na NAS).

Co ciekawe świetnie sprawdza się folder szyfrowany - 110 MB/s w odczycie i to bez zauważalnego wpływu procesów kopiowania na moc obliczeniową procesora. W przypadku mniej wydajnych jednostek wyraźnie było widać znaczne obciążenie CPU. Gdybyśmy chcieli wykorzystywać dyski USB 3.0 do rozbudowy powierzchni to DS916+ świetnie się do tego nadaje. Szybkość odczytu i zapisu przekracza 93 MB/s.

Również w przypadku mniejszych i małych plików jest wyjątkowo dobrze. DS916+ to jeden z niewielu serwerów, w których kilkukilobajtowe pliki są odczytywane z szybkością powyżej 1 MB/s. Wspomnieliśmy o tym, że w przypadku protokołu iSCSI i dużych plików szybkość jest niższa niż 100 MB/s. Ważniejszym elementem w przypadku protokołu iSCSI jest szybkość odczytu i zapisu małych plików - i tu DS916+ bije na głowę konkurencję - ponad 2,3 MB/s w obydwu kierunkach to doskonały wynik.

Wysoką wydajność NAS-a we wszystkich typach macierzy określa jeszcze jeden parametr - ilość operacji wejścia/wyjścia na sekundę. Tu musimy przyjąć pewne założenia wstępne, które określiliśmy dla każdego z testów:

• wielkość bloku 4 KB
• IOPS mierzone oddzielnie dla odczytu i zapisu
• liczba wątków - 8
• długość kolejki dla każdego wątku - 8
• losowy zapis i odczyt

Liczbę IOPS mierzyliśmy dla protokołu SMB oraz iSCSI i macierzy RAID 0. W przypadku protokołu SMB i odczytu z serwera łączna liczba operacji IOPS to wynik 13478. Z kolei zapis to wartość 9543. Protokół iSCSI cechuje w teście nieco wyższymi wartościami. Łączna wartość IOPS jest równa 16122 w odczycie i 8816 w zapisie.

Wróćmy jeszcze na chwilę do testu wydajności NAS-a w przypadku połączenia zagregowanego. Wykorzystując bond dwóch kart sieciowych mamy do dyspozycji pasmo 2 Gb/s nie oznacza, że osiągniemy taką wydajność wykorzystując do testu np. jeden komputer z dwoma kartami sieciowymi transmitujący dane do/z NAS-a. By móc faktycznie sprawdzić jak zachowa się DS916+ musimy wykorzystać kilka komputerów, które będą w tym samym czasie transmitowały dane do lub z serwera. Jeśli ustawienia kart sieciowych w komputerach (w naszym przypadku serwerach Hyper-V), NAS-ie i przede wszystkim przełączniku sieciowym zostały prawidłowo skonfigurowane to mechanizm działa bez zarzutu.

Wielowątkowe kopiowanie z różnych hostów spowoduje, że ruch sieciowy zostanie rozłożony na obydwa interfejsy sieciowe. W ogólnym rozrachunku wydajność zostanie zwiększona. Deklaracje producenta mówią o wydajności na poziomie 226,21 MB/s - odczyt i 221,98 MB/s - zapis na NAS. Wykonując test uzyskaliśmy tylko potwierdzenie tych wartości - a nawet wyniki były lekko wyższe - 228,5 MB/s - odczyt oraz 224,17 MB/s - zapis. Jak faktycznie wyglada rozkład transmisji danych na poszczególne interfejsy NAS-a dość łatwo zauważyć jeśli wykorzystujemy system monitorowania SNMP. W przypadku mocno obciążonych urządzeń wyraźnie widać, że ruch jest rozkładany na obydwa interfejsy sieciowe, nawet w przypadku gdy obciążenie pojedynczego interfejsu jest na poziomie 5-10%.

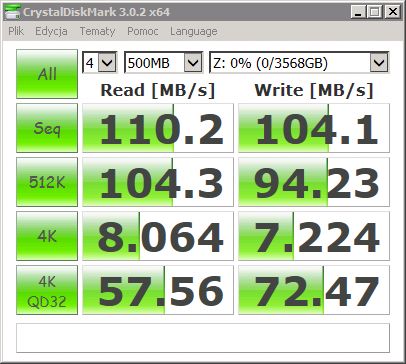

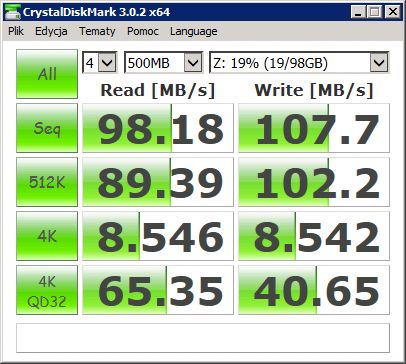

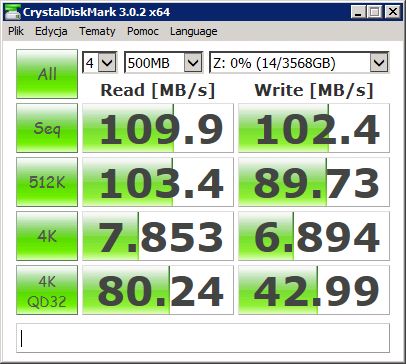

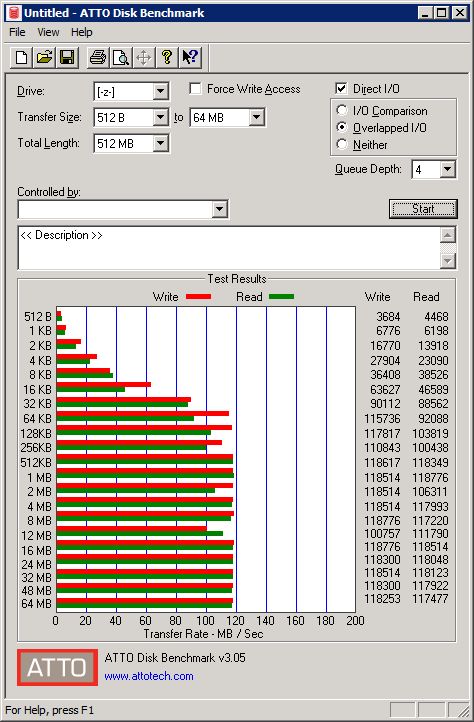

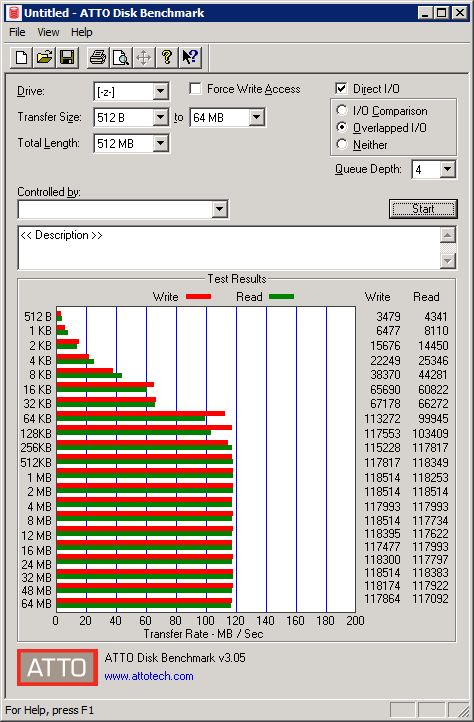

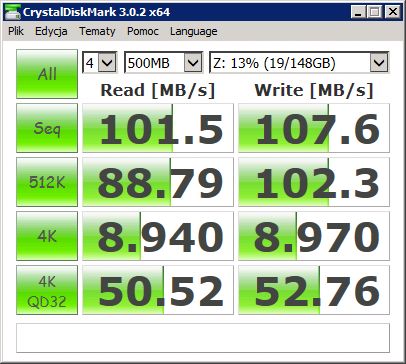

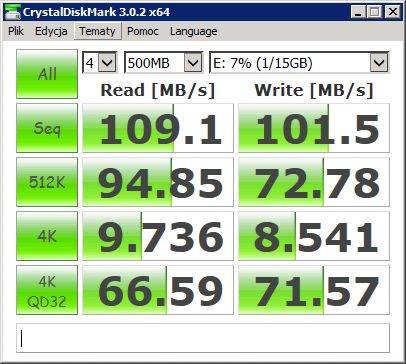

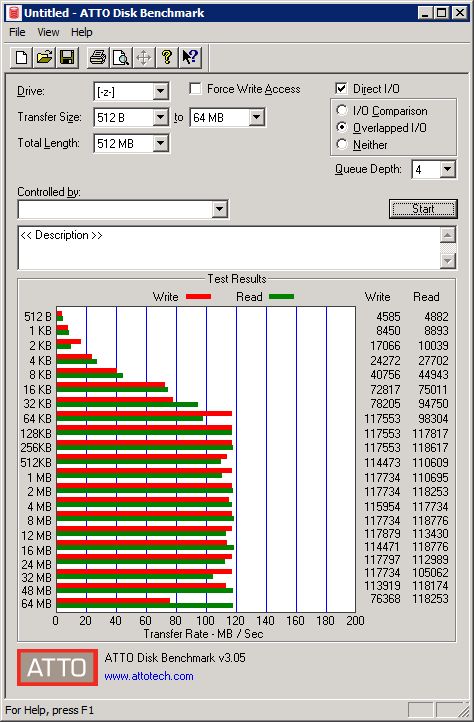

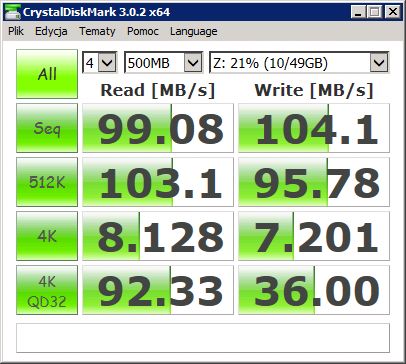

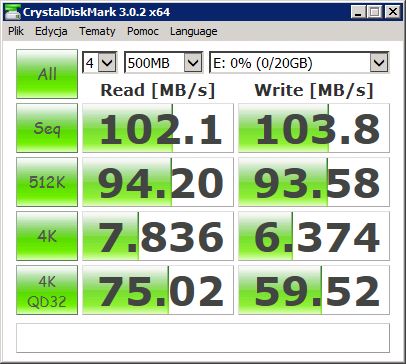

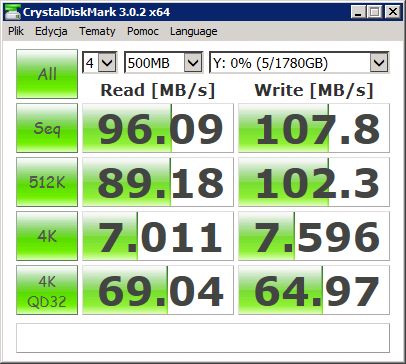

Poniżej prezentujemy zestawienie wykresów obrazujących szybkości kopiowania danych z wykorzystaniem protokołu CIFS/SMB oraz iSCSI dla poszczególnych macierzy i dysków. Dla formalności na samym dole znalazły się zrzuty ekranów z testów syntetycznych.

• pojedynczy dysk, protokół SMB

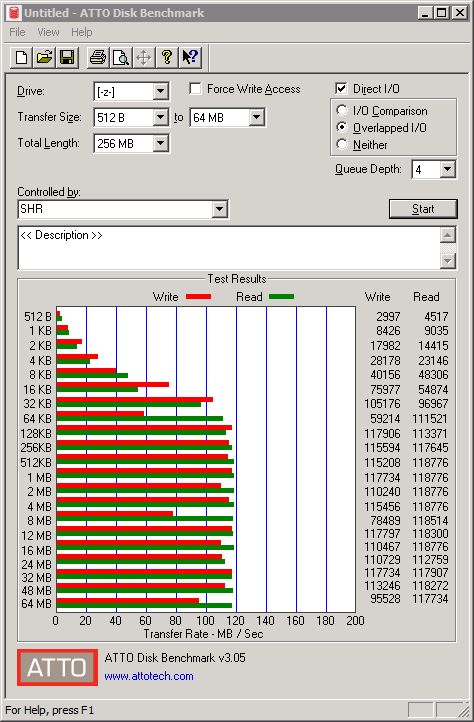

• SHR, protokół SMB

• RAID 0, protokół SMB

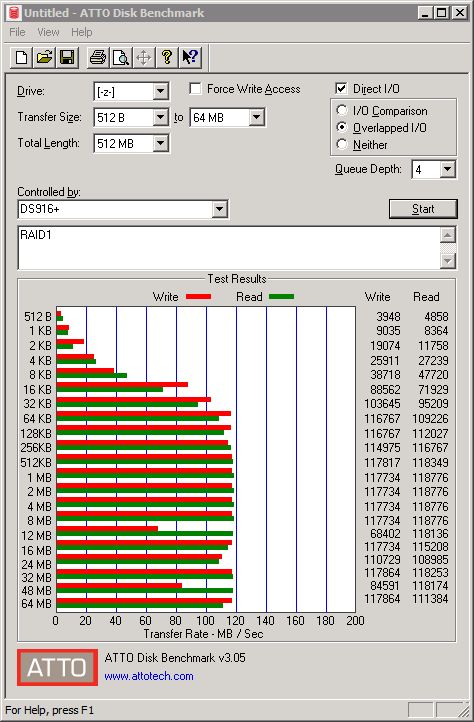

• RAID 1, protokół SMB

• RAID 5, protokół SMB

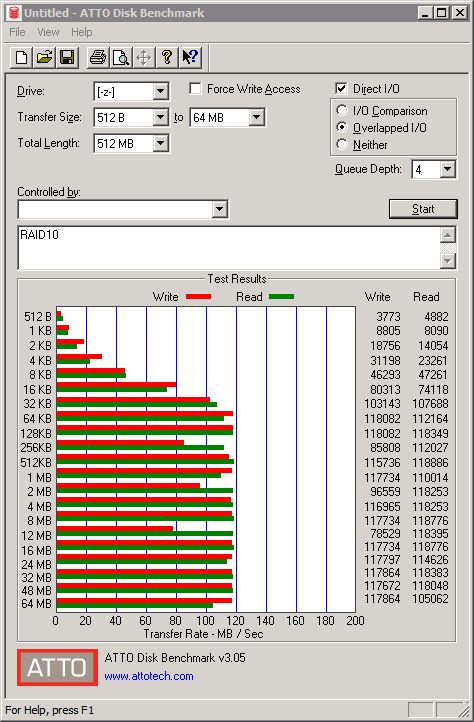

• RAID 10, protokół SMB

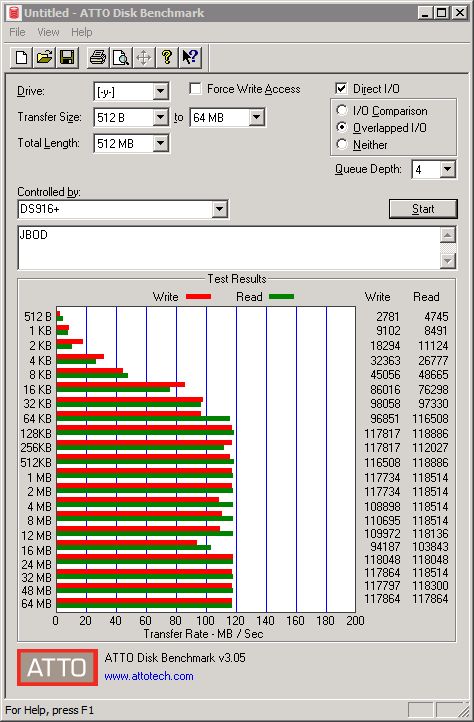

• JBOD, protokół SMB

• iSCSI, protokół SMB

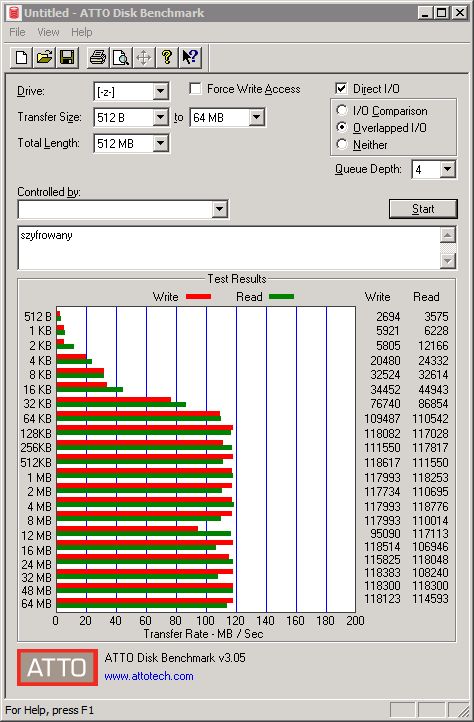

• Folder szyfrowany, protokół SMB

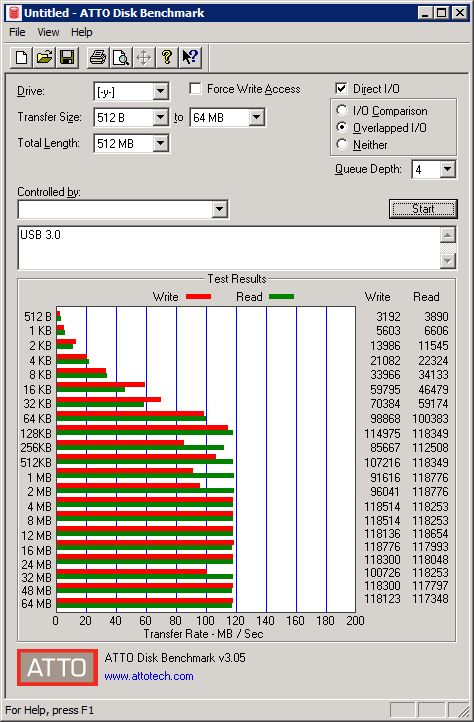

• USB 3.0, protokół SMB

• pojedynczy, protokół SMB

• SHR, protokół SMB

• RAID 0, protokół SMB

• RAID 1, protokół SMB

• RAID 5, protokół SMB

• RAID 10, protokół SMB

• JBOD, protokół SMB

• iSCSI

• folder szyfrowany, protokół SMB

• USB 3.0, protokół SMB

• Protokół iSCSI

Jak w kilku zdaniach podsumować Synology DS916+? To przede wszystkim udana kontynuacja zaawansowanych serwerów NAS dla domu lub niewielkiego biura. Wydajny procesor, do 8 GB pamięci RAM powinna być zachętą do wykorzystania NAS-a nie tylko do udostępniania danych. Świetne wyniki podczas kopiowania danych, to kolejny atut najnowszego czterodyskowego Synology. Na uwagę zasługuje skalowalność powierzchni dyskowej. Jeśli 40 TB to za mało, w ciągu kilku minut rozszerzymy powierzchnię o kolejne 5 dysków twardych.

Pod maską niepozornego "pudełka" kryją się dodatkowe możliwości zarządzane przez system DSM, aplikacje mobilne i komputerowe. Multimedia, narzędzia sieciowe, aplikacje programistyczne, bezpieczeństwo oraz administracja. To dzięki nim DS916+ staje się doskonałym narzędziem do biura jak i profesjonalnych zastosowań domowych.

• skalowalność powierzchni dyskowej
• bardzo dobra wydajność sieciowa
• rozbudowany system aplikacji, usług i pakietów dodatkowych
• aplikacje mobilne i desktopowe
• strumieniowanie 4K

• brak
