Niezłe wyposażenie w przyzwoitej cenie
Dla większości odbiorców podstawowym kryterium płyty głównej jest jej cena. Gros użytkowników nie widzi sensu zakupu płyty głównej w cenie 500 zł i wyższej, skoro i tak nie wykorzysta tkwiących w niej możliwości. Płyta powinna posiadać odpowiednią funkcjonalność, ale nie być produktem z najniższej półki. Powiedzmy ma to być płyta dla procesorów Intel Haswell, z możliwością obsługi zintegrowanej grafiki przez DisplayPort, w formacie micro-ATX i w cenie około 400 zł. Proszę bardzo - oto ASUS H87M-PRO.

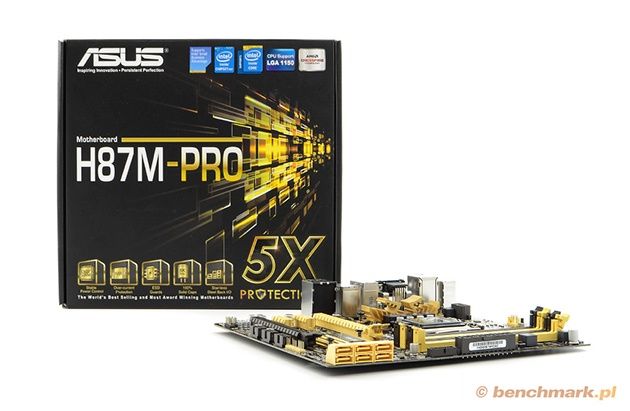

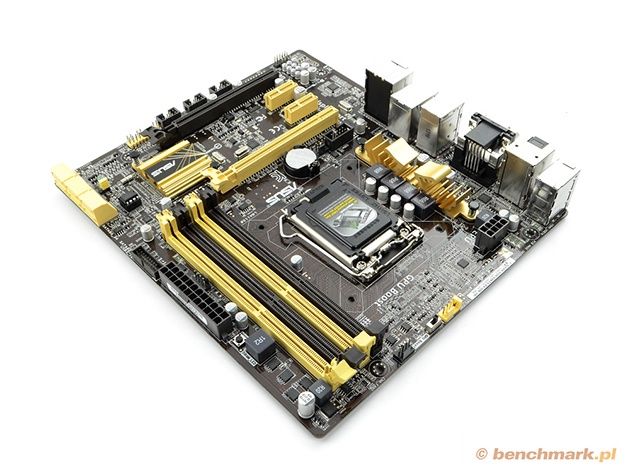

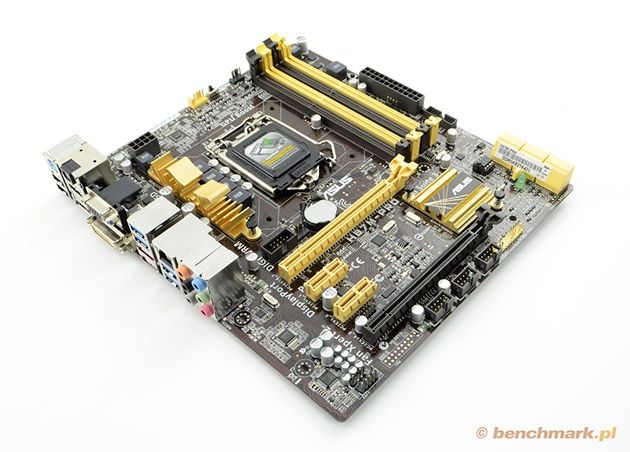

ASUS H87M-PRO
Firma ASUS posiada w swojej ofercie trzy płyty micro ATX serii H87M. Testowany przez nas model PRO jest najdroższy, ale i najlepiej wyposażony. Niżej znajduje się model Plus, a na końcu model E.

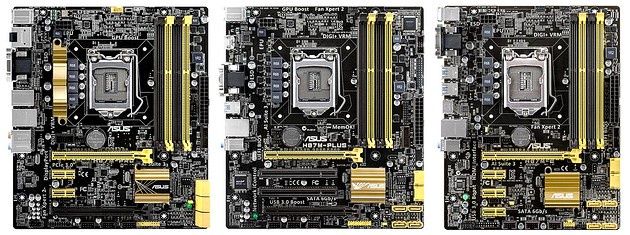

Od lewej: H87M-PRO, H87M-Plus i H87M-E
Różnice pomiędzy modelami są widoczne na pierwszy rzut oka - jest to między innymi lepsza sekcja zasilania, różne wyposażenie w porty i sloty. Dzięki temu każdy może dobrać płytę odpowiednią dla jego potrzeb.

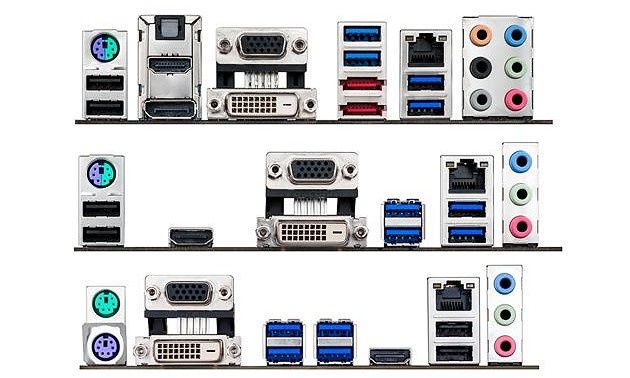

Od góry: H87M-PRO, H87M-Plus i H87ME
W modelu PRO na tylnym panelu znajdują się między innymi porty eSATA (w wersji 6 Gb/s), optyczne wyjście audio S/PDIF, a także pełen komplet wyjść obrazu - włącznie z DisplayPort. Jeśli udogodnienia wersji PRO nie są wam potrzebne, można spokojnie sięgnąć po tańsze modele.
Platforma testowa
ASUS H87M-PRO - specyfikacja
| ASUS H87M-PRO | |
| Podstawka CPU | Intel LGA 1150 |
| Chipset | Intel H87 |
| Technologie multi-GPU | AMD Quad CrossFireX |
| Możliwość wykorzystania zintegrowanej grafiki | tak (HDMI, DisplayPort, DVI i D-Sub) |
| Sloty RAM | 4 x DDR3 |
| Maks. taktowanie RAM | 1600 MHz |
| Maks. ilość RAM | 32GB |
| Sloty PCIe x16 | 2 (x16 i x4) |
| Sloty PCIe x1 | 2 |
| PCI | brak |
| Gniazda wentylatorów | 3 + 1 (CPU) |
| Porty SATA II (3 Gb/s) | brak |
| Porty SATA III (6 Gb/s) | 6 |
| eSATA (6 Gb/s) | 2 |
| IEEE 1394a (tylny panel) | brak |
| Gigabit LAN | 1 (Realtek 8111G) |
| USB 2.0 (tylny panel) | 8 (2) |
| USB 3.0 (tylny panel) | 6 (4) |
| Gniazda zasilania | 1 x 24-pin + 1 x 8-pin |
| Audio | Realtek ALC892 |
| Dodatkowe technologie | 5X Protection, EPU, GPU Boost, USB BIOS Flashback, MemOK!, USB Charger+, Network iControl, USB 3.0 Boost, Disk Unlocker |
| Format | micro ATX (24,4 i 21,3 cm) |
Szału w tym przedziale cenowym być nie może, ale wyposażenie jest naprawdę zacne. Jeśli tylko nie jesteś entuzjastą podkręcania, czy też stosowania wysoko taktowanych pamięci RAM, z miejsca docenisz jej zalety.

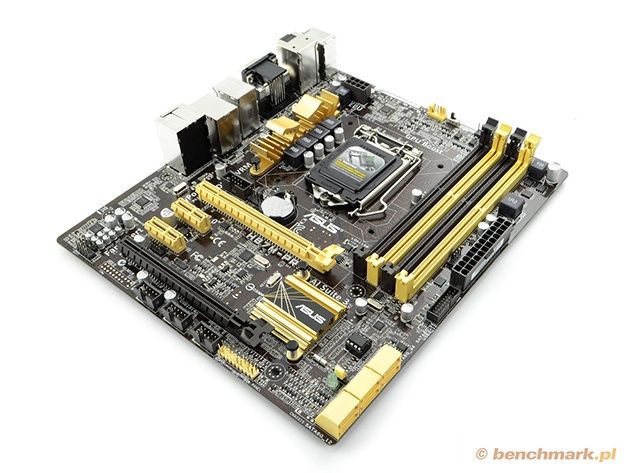

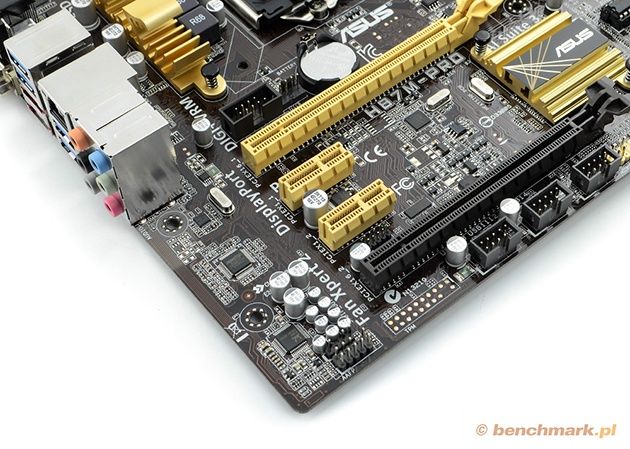

Na płytce drukowanej znajdują się dwa sloty PCI Express x16, z czego pierwszy (złoty) działa z pełną prędkością, a drugi (czarny) tylko z prędkością x4. Płyta obsługuje AMD CrossFireX, ale ze względu na ograniczenia, stosowanie jej do multi GPU jest mało sensowne. Dodatkowo znajdziemy tu dwa sloty PCIe x1.

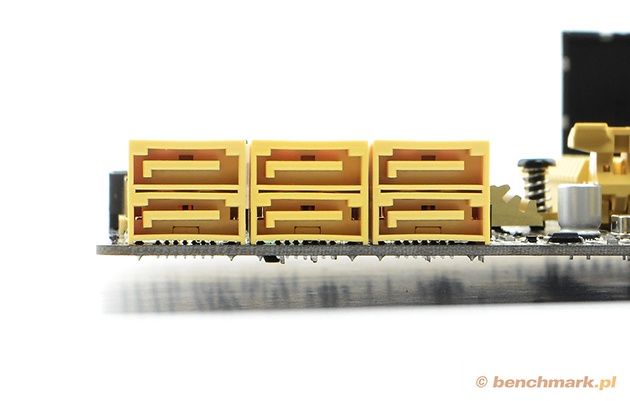

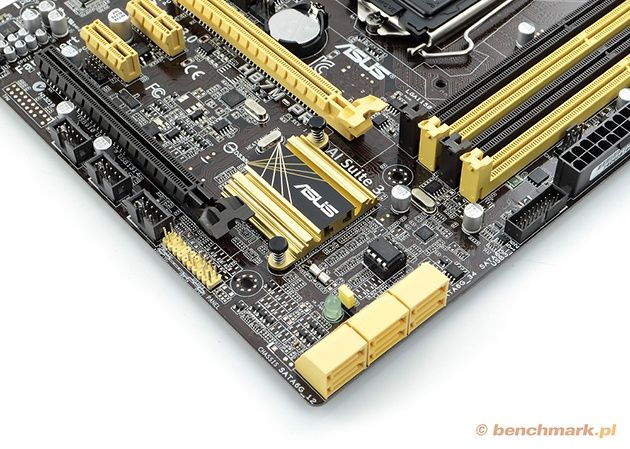

Do naszej dyspozycji pozostawiono sześć portów SATA III (6 Gb/s). Na tylnym panelu znajdują się dwa porty eSATA, za których pracę odpowiada kontroler Marvell PCIe SATA 6Gb/s.

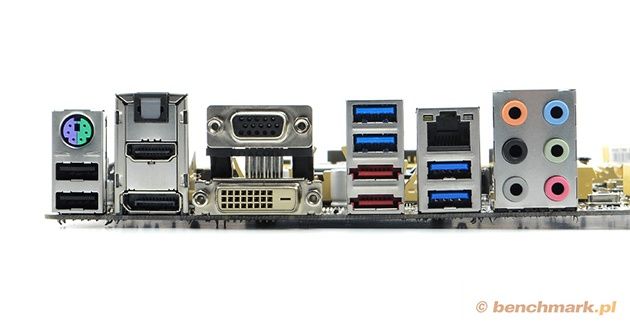

Na tylnym panelu znajdziemy łączony port PS2 (do obsługi klawiatu lub myszy starszego typu), dwa porty USB 2.0 (czarne), optyczne wyjście audio (S/PDIF), cztery porty wyjścia obrazu (DisplayPort, HDMI, D-Sub i DVI-D), cztery porty USB 3.0 (niebieskie), dwa porty eSATA 6 Gb/s (czerwone) oraz sześć portów mini-jack do obsługi dźwięku.
Testy wydajnościowe

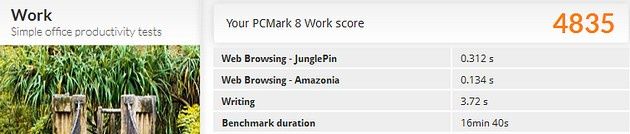

W testach wydajnościowych wykorzystujemy najnowszą wersję programu PCMark o numerze 8. PCMark 8 został wyposażony w kilka unikalnych cech, które odróżniają go od poprzedników.
Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

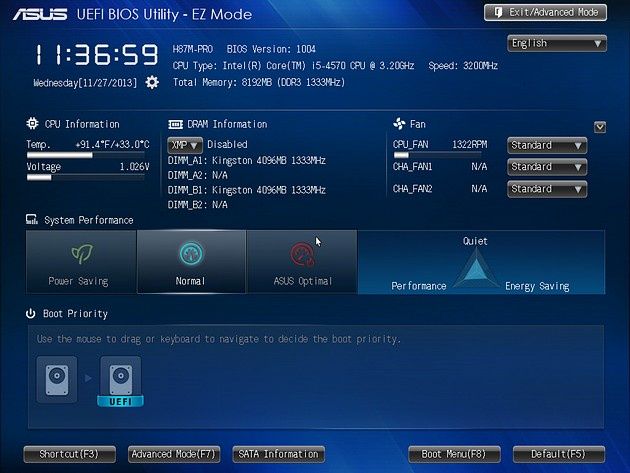

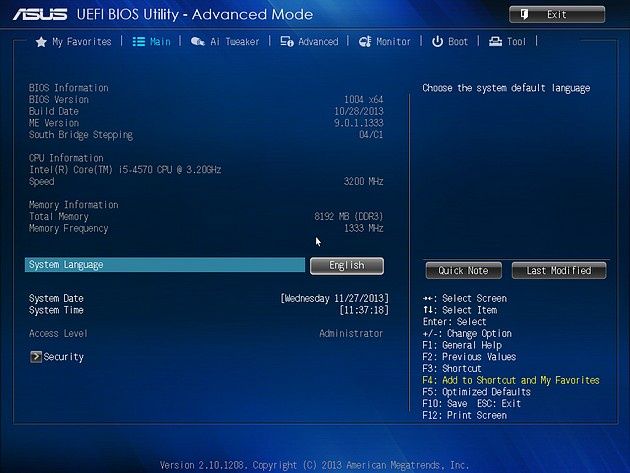

UEFI BIOS
Kolorystyka interfejsu UEFI w tańszych płytach ASUSA do złudzenia przypomina nam niezapomniany BIOS. Jest to jednak wciąż potężne narzędzie do zarządzania każdym aspektem sprzetu. Miłośnicy podkręcania nie znajdą tu wiele do roboty, ale można sięgnąć tu po technologię GPU Boost i zwiększyć możliwości zintegrowanej grafiki.
Pobór energii platformy z procesorem Core i5 4570 i zintegrowaną grafiką - [W]
Nie każdy potrzebuje zewnętrznej karty graficznej. Jeśli zdecydujemy się na wykorzystanie zintegrowanego z procesorem układu graficznego, zestaw będzie maksymalnie energooszczędny.
Podsumowanie

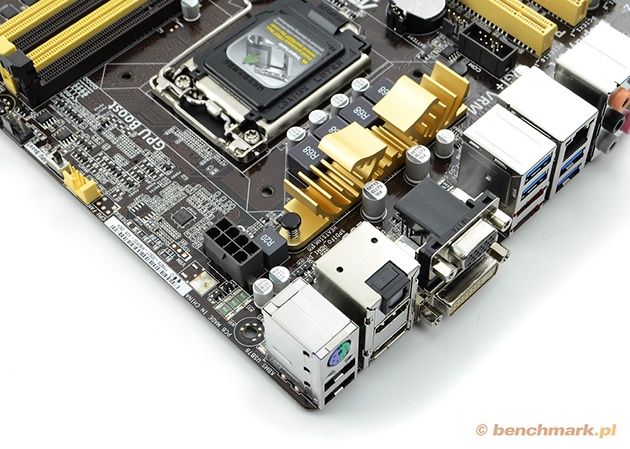

ASUS H87M-PRO to płyta wyróżniająca się rozsądną ceną i niezłymi możliwościami. Wyposażono ją między innymi w technologię 5X Protection (między innymi sekcja zasilania DIGI+ VRM, wysokiej jakości kondensatory i zabezpieczenia przeciwko wyładowaniom elektrostatycznym), USB 3.0 Boost (przyśpieszenie transferu przez USB 3.0), GPU Boost (podkręcanie zintegrowanej grafiki), czy EPU (dodatkowy uklad zarządzający energią).
ASUS H87-M to płyta główna przeznaczona dla osób, które szukają nieźle wyposażonej konstrukcji w cenie poniżej 500 zł. W stosunku do tańszych modeli tej rodziny płyta PRO posiada dwa sloty PCI Express x16 i dwa sloty PCI Express x1. Jej cenę z pewnością windują również porty DisplayPort, eSATA i S/PDIF na tylnym panelu. Jeśli szukałeś właśnie takiego wyposażenia to produkt ASUSa z pewnością cię zainteresuje. Jeśli nie - sięgnij po tańsze modele z tej rodziny, czyli H87M-Plus lub H87M-E.
