Asus RT-N66U i EA-N66 - wydajna sieć WiFi

Na przykładzie dwóch urządzeń pokażemy bardziej zaawansowane zastosowanie i wykorzystanie możliwości domowych routerów. Wśród urządzeń spełniających rolę routera możemy znaleźć setki propozycji zapewniających podstawowe wymagania związane z komunikacją przewowdową i bezprzewodową. Rozwiązania te mają zazwyczaj wbudowany przełącznik sieciowy oraz moduł radiowy. To podstawa konstrukcji domowego routera i założenia te będzie spełniać 99% urządzeń tego segmentu. Jednak w wielu przypadkach od tego typu sprzętu wymaga się nieco więcej, niż bezprzewodowy dostęp do internetu czy wymiana plików w domowej sieci.Użytkownicy, którzy mają w domach bezprzewodowe sieci lokalne z pewnością niejednokrotnie doświadczyli sytuacji, w której sieć Wi-Fi przestaje być wystarczająca lub sprawia coraz więcej problemów związanych z komunikacją. Doszukując się usterki w routerze lub karcie sieciowej aktualizują sterowniki lub oprogramowanie. W gęsto zaludnionych środowiskach powodem mało wydajnego działania sieci bezprzewodowych może być zupełnie inny czynnik. Użytkownicy budując sieci bezprzewodowe stosują najczęściej urządzania pracujące w paśmie 2,4 GHz. Również lokalni operatorzy internetowi i dostawcy internetu wykorzystują to pasmo do stworzenia bezprzewodowego szkieletu swojej sieci.Na obszarze niewielkiego osiedla domków jednorodzinnych czy bloków w eterze funkcjonuje jednocześnie kilkanaście sieci bezprzewodowych. Technologia sieci radiowych ma jedną podstawową wadę - nie jest zbyt odporna na zakłócenia. Na częstotliwości 2,4 GHz oprócz sieci bezprzewodowych pracują także inne urządzenia, które mogą mieć wpływ na jakość sygnału (np. Bluetooth, kuchenki mikrofalowe, itp.). Jeśli dla przykładu wyeliminujemy powyższe czynniki, w dalszym ciągu nasza sieć bezprzewodowa może być zakłócana przez inne sieci znajdujące się w pobliżu. Dlaczego?Potrzebna będzie szczypta teorii. Częstotliwość 2,4 GHz została podzielona na 14 kanałów, każdy o szerokości 22 MHz. Pasma częstotliwości poszczególnych kanałów zachodzą na siebie częściowo. Częstotliwość dolna Częstotliwość środkowa Częstotliwość górna Europa Ameryka Północna Japonia 2,401 2,412 2,423 Tak Tak Tak 2,406 2,417 2,428 Tak Tak Tak 2,411 2,422 2,433 Tak Tak Tak 2,416 2,427 2,438 Tak Tak Tak 2,421 2,432 2,443 Tak Tak Tak 2,426 2,437 2,448 Tak Tak Tak 2,431 2,442 2,453 Tak Tak Tak 2,436 2,447 2,458 Tak Tak Tak 2,441 2,452 2,463 Tak Tak Tak 2,451 2,457 2,468 Tak Tak Tak 2,451 2,462 2,473 Tak Tak Tak 2,456 2,467 2,478 Tak Nie Tak 2,461 2,472 2,483 Tak Nie Tak 2,473 2,484 2,495 Nie Nie Tak W przypadku gdy w obrębie funkcjonującej sieci bezprzewodowej istnieje kilka innych, pracujących w tym samym lub zbliżonym paśmie, może dochodzić do zakłóceń. Oczywiście nie są to zakłócenia uniemożliwiające pracę, jednak mają one wpływ na jakość połączeń. Jeśli przeanalizujemy zakresy częstotliwości, to łatwo zauważyć, że są kanały, które nie zachodzą na siebie: 1. 1, 6, 11 2. 2, 7, 12 3. 3, 8, 13 4. 4, 9, 14 5. 5, 10

W Europie dostępnych jest 13 kanałów, 11 z nich można używać w Ameryce Północnej. Uprzywilejowana jest Japonia, gdzie można używać wszystkich 14 kanałów częstotliwości 2,4 GHz.Warto podkreślić, że omawiana sytuacja dotyczy standardu 802.11b. W szybszych wersjach, 802.11g, urządzenia mogą wykorzystywać wiele kanałów o szerokości 20 MHz, a w wersji 802.11n - 20 i 40 MHz do nadawania i odbierania. W przypadku pasma 40 MHz transmisja wykorzystuje dwa sąsiednie kanały. Wzrasta więc prędkość sieci, jednak rośnie też ryzyko zakłóceń.Bohaterowie artykułu - Asus RT-N66U oraz EA-N66 Powitajmy 5 GHzTrzeba mieć na uwadze fakt, że sieci bezprzewodowe to nie tylko częstotliwość 2,4 GHz. Choć to bardzo popularna i niezwykle tania technologia, lepsze i wydajniejsze rozwiązanie stanowią sieci pracujące w częstotliwości 5 GHz. Zakres pracy 5170 - 5825 MHz pozwala na wykorzystanie w wersji 802.11n 20-23 niezachodzących na siebie kanałów. Zgodnie z zaleceniami pasmo 5 GHz jest podzielone na odrębne zakresy, pozwalające na stosowanie odpowiednich częstotliwości w zależności od lokalizacji. W zależności od kraju czy kontynentu obowiązują odrębne normy regionalne. W Europie dostępnych jest 19 kanałów sieci 5 GHz. Zakres Numer kanału Częstotliwość kanału [MHz] 5150-5350 GHz (wewnątrz) 36 5180 40 5200 44 5220 48 5240 52 5260 56 5280 60 5300 64 5320 5500-5700 GHz (na zewnątrz lub wewnątrz)  100 5500 104 5520 108 5540 112 5560 116 5580 120 5600 124 5620 128 5640 132 5660 136 5680 140 5700 5725-5850 MHz (częstotliwości operacyjne) 149 5745 153 5765 157 5785 161 5805 165 5825 Wróćmy jednak z tych nieco zagmatwanych zagadnień teoretycznych do kwestii praktycznych. Sytuacja, o której wspominałem na początku, czyli dość gęsto zaludniony obszar i nagromadzenie urządzeń nadawczo-odbiorczych, przynosi więcej szkód niż pożytku. Dlatego należy nieco więcej czasu poświęcić na dobór odpowiedniego urządzenia i szczegółową konfigurację sieci bezprzewodowej, a także zastanowić się nad wykorzystaniem routera dwusystemowego pracującego jednocześnie w paśmie 2,4, jak i 5 GHz.Jego cena nie będzie zbyt niska, choć najprostsze modele to wydatek porównywalny ze średniej klasy routerami 2,4 GHz. Do czego i jak wykorzystać taki router? Przed zakupem warto zrobić dokładne rozeznanie w sprzęcie sieciowym, który mamy w swojej sieci LAN. W większości przypadków z pewnością będą to urządzenia pracujące na częstotliwości 2,4 GHz w różnych standardach. Na rynku możemy spotkać setki modeli routerów czy punktów dostępowych, których ceny rozpoczynają się od 100 złotych. Koszty to nie wszystko, głównym elementem i kryterium wyboru jest także popularność urządzeń klienckich pracujących w tej częstotliwości: notebooki i netbooki, tablety, telefony, telewizory, drukarki, itp. Urządzeń 5-gigahercowych jest niestety jak na lekarstwo, co nie oznacza, że nie ma ich wcale. Dla przykładu notebook Lenovo ThinkPad T420, MacBooki czy HP Pavilion dv5-1060ew. Jeśli nie znajdziemy odpowiedniego modelu zawsze można pokusić się o modernizację naszego notebooka lub komputera stacjonarnego. Dla komputerów przenośnych można wykorzystać kartę mPCI Intel Wireless WiFi Link 4965AGN lub 5100/5300. W przypadku braku możliwości rozbudowy możemy posłużyć się sieciowymi adapterami USB, np. Asusem USB-N53 lub też bardziej zaawansowanym rozwiązaniem w postaci rozwiązania Asus EA-N66.

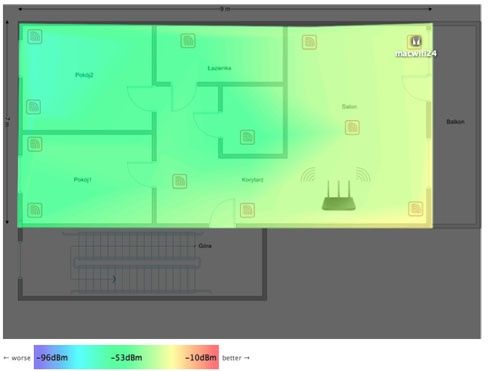

Wbrew powszechnym opiniom mówiącym o tym, że sieci 5 GHz powinno stosować się do tworzenia szkieletu sieci bezprzewodowych, nic nie stoi na przeszkodzie aby stworzyć dwuzakresową sieć w domu. Możemy w ten sposób po części wyeliminować problem z zatłoczonym pasmem 2,4 GHz. Po co tworzyć tego typu sieci domowe?Pierwszym z powodów jest możliwość utworzenia wysokowydajnego punktu dostępowego. Kolejnym i chyba najważniejszym aspektem - mniej zakłóceń podczas transmisji bezprzewodowej. Dla przykładu w obrębie niewielkiego bloku mieszkalnego funkcjonuje kilkanaście sieci bezprzewodowych 2,4 GHz, a niektóre z nich stanowią szkielet operatorów.Wśród nich jest tylko jedna sieć 5 GHz. Brak zakłóceń z kolei wiąże się ze stabilniejszą pracą i lepszymi transferami. Jest to szczególnie ważne w przypadku przesyłania głosu czy mediów strumieniowych HD. Warto jednak pamiętać, że link 5 GHz powinien być usytuowany w miejscu, gdzie nie będzie zbyt wielu przeszkód. Choć i z tym producenci poradzili sobie w prosty sposób - MIMO (Multiple Input Multiple Output).MIMO to technologia mająca ponad 15 lat i wykorzystująca zjawisko odbijana fal radiowych. Fale odbijają się od naturalnych przeszkód i nie docierają do urządzenia w tym samym czasie. MIMO pozwala na wykorzystanie kilku anten do równoległego nadawania i odbioru kilku strumieni, i odpowiednie ich interpretowanie. Jest to szczególnie ważne w sieciach 802.11n, gdzie możemy do maksimum wykorzystać potencjał urządzeń sieciowych. Standard 802.11n, a wcześniej także 802.11g, oferuje tzw. łączenie pasm kanałów do stworzenia połączenia, co również usprawnia łączność. Dlatego budując wydajną sieć domową warto mieć ten fakt na uwadze i wybierać urządzenia, które obsługują standard 802.11n. Różnice w cenie urządzeń sieciowych 802.11bg i 802.11bgn nie są duże.Asus RT N66UJeśli zdecydujemy się na wdrożenie w domu dwuzakresowej sieci WiFi, to należy wziąć pod uwagę nieco wyższe koszty zakupu routera. Jednak porównując wydajność i możliwości warto zainwestować w tego typu urządzenia. Ciekawym rozwiązaniem jest najnowszy produkt Asusa, model RT-N66U (Dark Knight). To urządzenie utrzymane w stylistyce znanego i wydajnego modelu RT-N56U. Wraz z okablowaniem sieciowym, płytą CD oraz instrukcją dodatkowo otrzymujemy uchwyt do ustawienia Asusa w pozycji pionowej. Urządzenie świetnie sprawdzi się do stworzenia domowej sieci LAN opartej na dwuzakresowym routerze wraz z wydajnym 4-portowym przełącznikiem gigabitowym. Jak już wcześniej wspomnieliśmy, nie wszystkie urządzenia klienckie mają karty sieciowe pracujące w dwóch częstotliwościach. Dlatego też do rozbudowy wydajnej sieci możemy dodatkowo użyć punktu dostępowego EA-66N, pełniącego 3 funkcje (karty sieciowej, punktu dostępowego oraz repeatera). Będzie on doskonałym uzupełnieniem infrastruktury sieciowej. W dalszej części artykułu przestawimy scenariusze i korzyści wynikające z wykorzystania tych dwóch urządzeń. W pierwszej kolejności przestawmy ogólną charakterystykę RT-N66U.Asus RT N66USpecyfikacja - Asus RT-N66U Standard sieci IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IPv4, IPv6 Transfer danych 802.11a : 6, 9, 12, 18, 24, 36, 48, 54 Mbps 802.11b : 1, 2, 5.5, 11Mbps 802.11g : 6, 9, 12,18, 24, 36, 48, 54 Mbps 802.11n : do 450 Mbps Antena Odczepiana antena x 3 Częstotliwość operacyjna 2,4 - 2,4835 GHz oraz 5,1 - 5,8 GHz Szyfrowanie 64-bit WEP, 128-bit WEP, WPA2-PSK, WPA-PSK, WPA-Enterprise, WPA2-Enterprise, obsługa WPS Firewall i kontrola dostępu Firewall: Wykrywanie włamań SPI, ochrona DoS  Kontrola dostępu: Kontrola rodzicielska, Filtr usług sieciowych, filtr URL, filtr portu Zarządzanie UPnP, DLNA, DNS Proxy, DHCP, Klient NTP, DDNS, Włącznik portu, Serwer wirtualny, DMZ Obsługa VPN  IPSec Pass-Throuth PPTP Pass-Through L2TP Pass-Through Połączenie WAN Rodzaje połączeń internetowych : Automatyczny adres IP, Statyczny adres IP, PPPoE (obsługa MPPE), PPTP, L2TP Obsługa podwójnego łącza Obsługa Multicast Proxy Programy narzędziowe Download master   obsługa BT, NZB, HTTP, ED2K obsługa szyfrowania, DHT, PEX i łączy magnet link kontrola przepustowości wysyłania i pobierania harmonogram pobierania   Serwer multimedialny   Obraz (jpeg), dźwięk (mp3, wma, wav, pcm, mp4, lpcm, ogg), video (asf, avi, divx, mpeg, mpg, ts, vob, wmv, mkv, mov) QoS: WMM Możliwość konfiguracji reguł dla adresów IP/MAC/Portów. Zarządzanie przepustowością wysyłania i pobierania. ACK/SYN/FIN/RST/ICMP z najwyższym priorytetem   Sieć gościnna    Gościnna sieć 2.4GHz x 3, gościnna sieć 5GHz x 3 Serwer wydruku: obsługa urządzeń wielofunkcyjnych (tylko pod Windows), obsługa protokołu LPR Serwer plików: Serwery Samba i FTP z możliwością zarządzania kontem Serwer PPTP VPN Mapa sieci Monitorowanie ruchu sieciowego Porty • 4 x RJ45 dla 10/100/1000/Gigabitów BaseT dla LAN, 1 x RJ45 dla 10/100/1000/Gigabitów BaseT dla WAN,  • Obsługa Ethernet i 802.3 z maksymalną prędkością transmisji danych 10/100/1000/Gigabitów Mb/s i funkcją auto cross-over (MDI-X) • USB 2.0 x 2 Przyciski sprzętowe Przycisk WPS, przycisk restartowania, Przycisk zasilania Wskaźniki LED LAN x 4 WAN x 1 AIR x 2 USB x 1 Zasilanie Wejście AC : 110V~240V(50~60Hz) Wyjście DC : 19 V o maksymalnym prądzie 1.58 A Wymiary 207 x 148.8 x 35.5 mm (szer. x gł. x wys.) Waga 450 g Zawartość zestawu Router bezprzewodowy RT-N66U  Podstawka Kabel RJ-45 Zasilacz Karta gwarancyjna Przewodnik Asus RT-N66U to jeden z modeli serii Black Diamond. Nazwa ma nawiązywać do niezniszczalności minerałów, jakimi są diamenty, a także do jego ponadprzeciętnych możliwości. Wygląd urządzenia wskazuje na to, że mamy do czynienia z urządzeniem niebanalnym. Czarna powierzchnia przypomina strukturę szlifu brylantowego. Lekko matowa faktura sprawia, że w porównaniu z RT-N56U na urządzeniu nie będzie widać pyłków kurzu. Przedni panel zawiera kwadratowe niebieskie diody kontrolne statusu pracy sieci, portów LAN, WAN, a także sieci WiFi i gniazd USB. Z tyłu znajdziemy 3 gniazda antenowe, 4-portowy przełącznik gigabitowy oraz gniazdo WAN o tej samej prędkości, na koniec 2 porty USB, włącznik zasilania, przycisk WPS i przycisk resetu. Czarna obudowa w połączeniu z niebieskim łagodnym światłem czynią z urządzenia konstrukcję, która może nie będzie ozdobą salonu, ale z pewnością nie będzie razić swoim wyglądem - jest prosto, czysto i schludnie. Lokalizacja wszystkich gniazd na tylnej ścianie nieco utrudnia podłączenie kabli, jednak w przypadku tego typu urządzeń czynności te wykonujemy bardzo rzadko.Producenci routerów często do swoich urządzeń dołączają podręczne kreatory w postaci płyty CD. Instrukcja instalacji jest zazwyczaj bardzo podobna - włóż płytę do czytnika, uruchom kreator i postępuj zgodnie z instrukcjami. Wszystko doskonale wygląda, jeśli mamy komputer z systemem Windows, bo w 99% przepadków kreatory można uruchomić tylko w tym systemie operacyjnym. W przypadku Asusa również otrzymujemy płytę z kreatorem i podręcznymi narzędziami. Asus poszedł jednak o krok dalej. Nie musimy uruchamiać kreatora z płyty, by skonfigurować router. Wystarczy połączyć się z siecią bezprzewodową, a kreator w formie narzędzia Web sam otworzy się na komputerze. To bardzo wygodne rozwiązanie szczególnie dla użytkowników systemów Linux czy Mac OS. Po pierwsze nie musimy martwić się o sprawdzanie domyślnego adresu routera, ustawiania adresacji IP czy szukania domyślnego loginu i hasła. Po drugie - odchodzi problem z „windowsowymi” kreatorami, których nie uruchomimy w innym środowisku operacyjnym. Jest to szczególnie ważny element dla użytkowników, którzy nie mają wprawy w konfiguracji routerów czy przełączników sieciowych.
