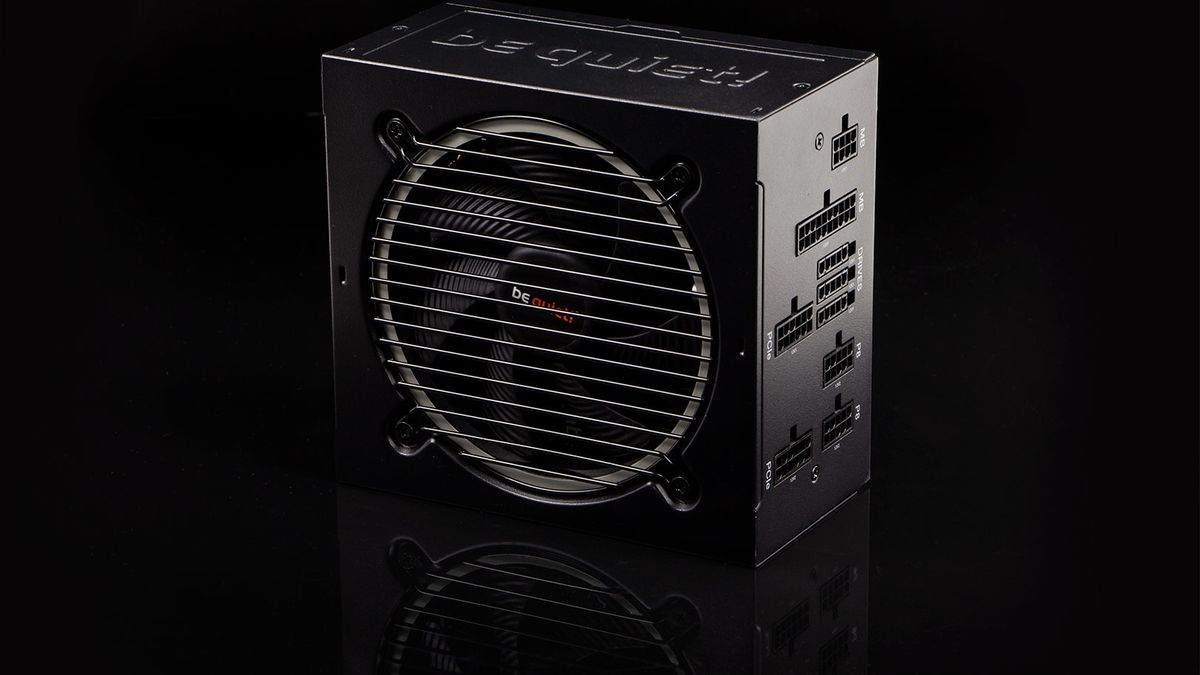

Mała elektrownia w dobrych pieniądzach? Testujemy be quiet! Pure Power 11 FM 850W

Niedawno seria zasilaczy be quiet! Pure Power poszerzyła się o modele Pure Power 11 FM - to konstrukcje ze średniej półki z całkowicie modularnym okablowaniem.Zasilacze Pure Power 11 FM występują w wersjach dostosowanych do różnych konfiguracji - w ofercie producenta znajdziemy modele o mocy 550 - 1000 W.Do naszej redakcji trafił model Pure Power 11 FM o mocy 850 W, który nada się do wydajniejszych konfiguracji z mocną kartą graficzną.Sprawdziliśmy jakość zastosowanych komponentów. Dodatkowo w testach zweryfikowaliśmy, jak wygląda efektywność energetyczna zasilacza i stabilność napięć wyjściowych.

Topowe zasilacze o świetnej specyfikacji na pewno robią dobre wrażenie. W rzeczywistości, szczególnie w naszych realiach, gdzie sprzęt jest drogi, jednak mało kto decyduje się na takie konstrukcje. Większą popularnością cieszą się modele ze średniej półki, które może nie imponują parametrami, ale za to są dostępne w przystępniejszych cenach.

Ostatnio w ofercie firmy be quiet! pojawiły się zasilacze Pure Power 11 FM, czyli ulepszone wersje popularnych modeli Pure Power 11 i Pure Power 11 CM (jakiś czas temu mieliśmy okazję sprawdzić model Pure Power 11 600W CM). Jednostki mają łączyć dobre parametry z akceptowalną ceną, a przy tym oferować w pełni modularne okablowanie. Jak jest w rzeczywistości?

W ofercie producenta znajdziemy pięć zasilaczy z serii Pure Power 11 FM – o mocy: 550 W, 650 W, 750 W, 850 W i 1000 W (od niedawna są dostępne dwie najmocniejsze konstrukcje). Poniżej znajdziecie porównanie specyfikacji.

Poszczególne modele różnią się mocą znamionową i dostępnym okablowaniem, zatem sprawdzą się w różnych konfiguracjach - począwszy od podstawowych zestawów do domu lub gier, po topowe komputery z najwydajniejszymi kartami graficznymi (he he he, jakby komuś udało się takie kupić :-)).

Rzecz jasna różnica sprowadza się także do cen. Zasilacze Pure Power 11 FM plasują się na średniej półce – mówiąc wprost, konkurencja oferuje modele o podobnych parametrach w ciut niższych cenach. Czym zatem producent chce przekonać potencjalnych klientów? Sprawdźmy to!

W nasze ręce trafił model Pure Power 11 FM 850 W, a więc prawie najmocniejszy z serii - to konstrukcja przeznaczona dla wydajniejszych konfiguracji z topowymi procesorami i kartami graficznymi. Mowa zatem o wydajnych komputerach do gier czy solidnych konfiguracjach do pracy.

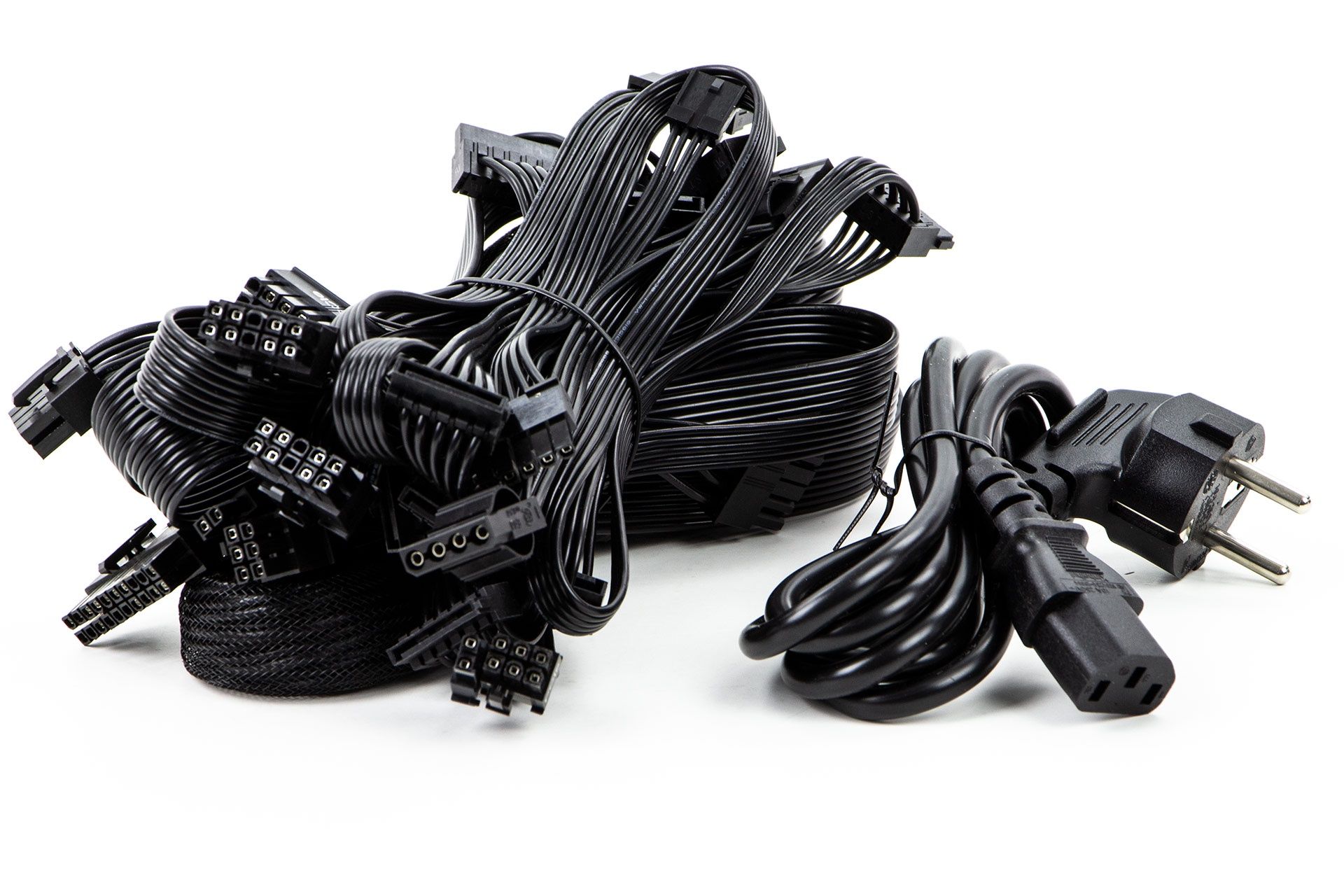

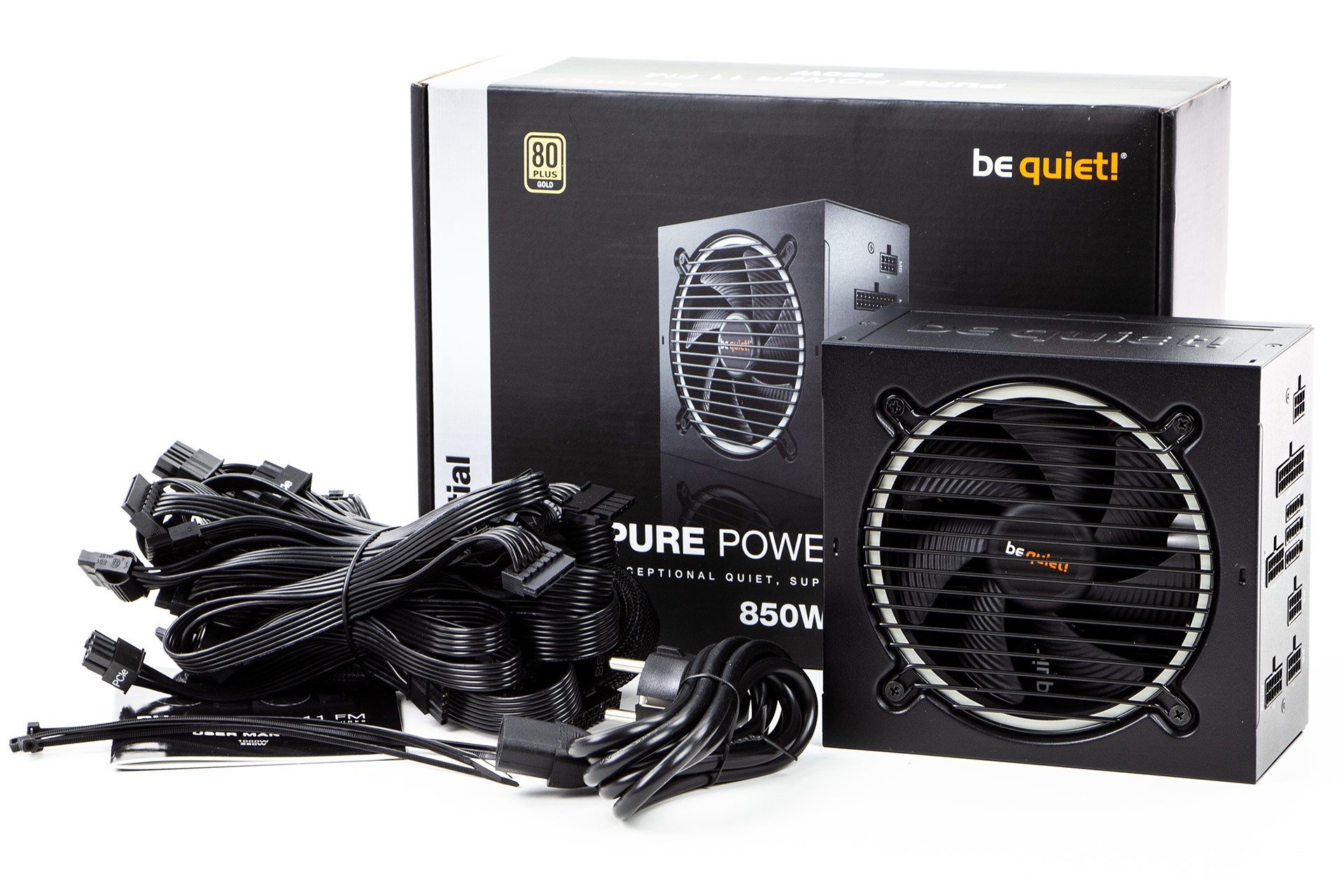

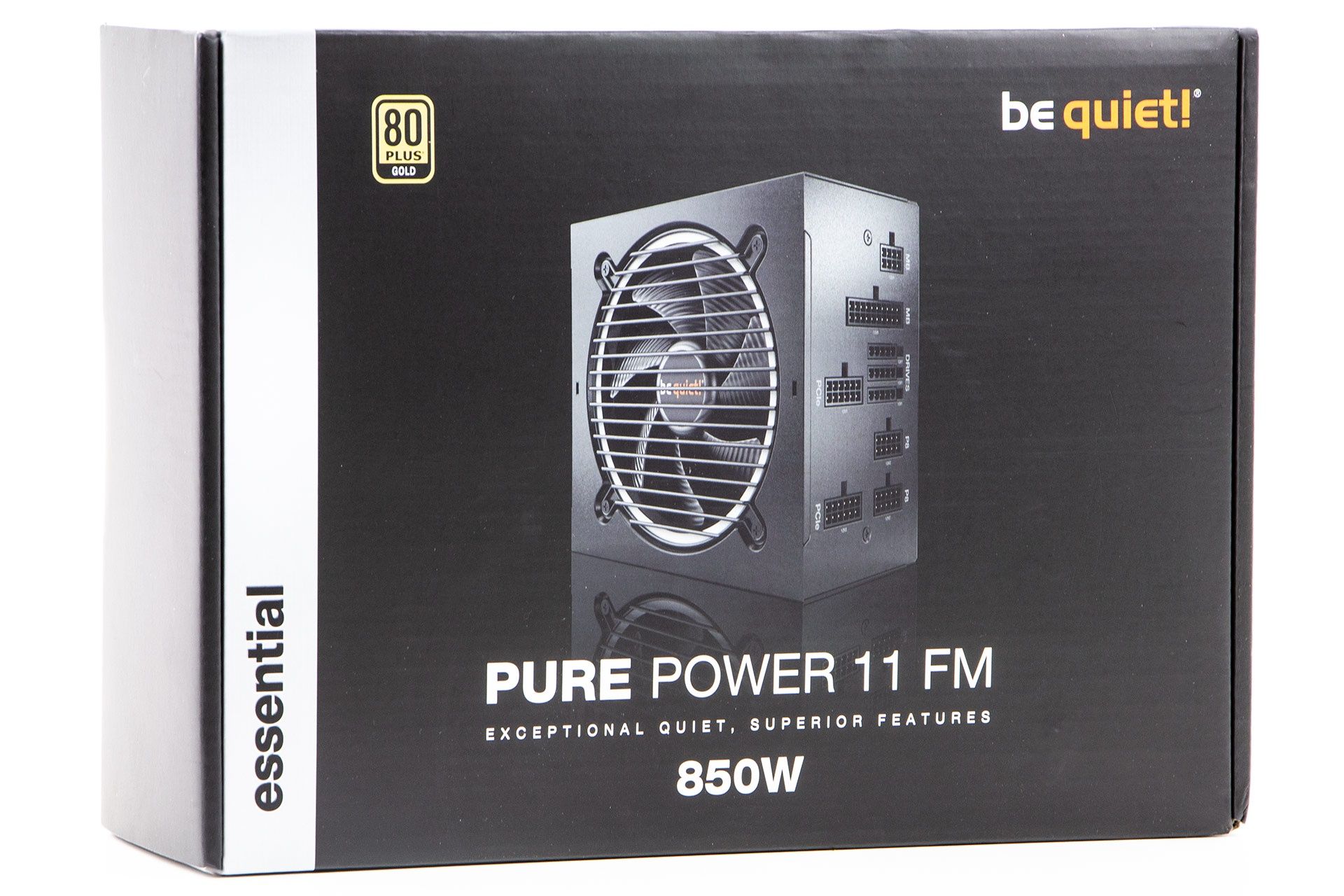

W opakowaniu, oprócz zasilacza, znajdziemy niezbędne wyposażenie: modularne wiązki, przewód zasilający, instrukcję obsługi, śrubki montażowe oraz kilka opasek zaciskowych do spięcia kabelków.

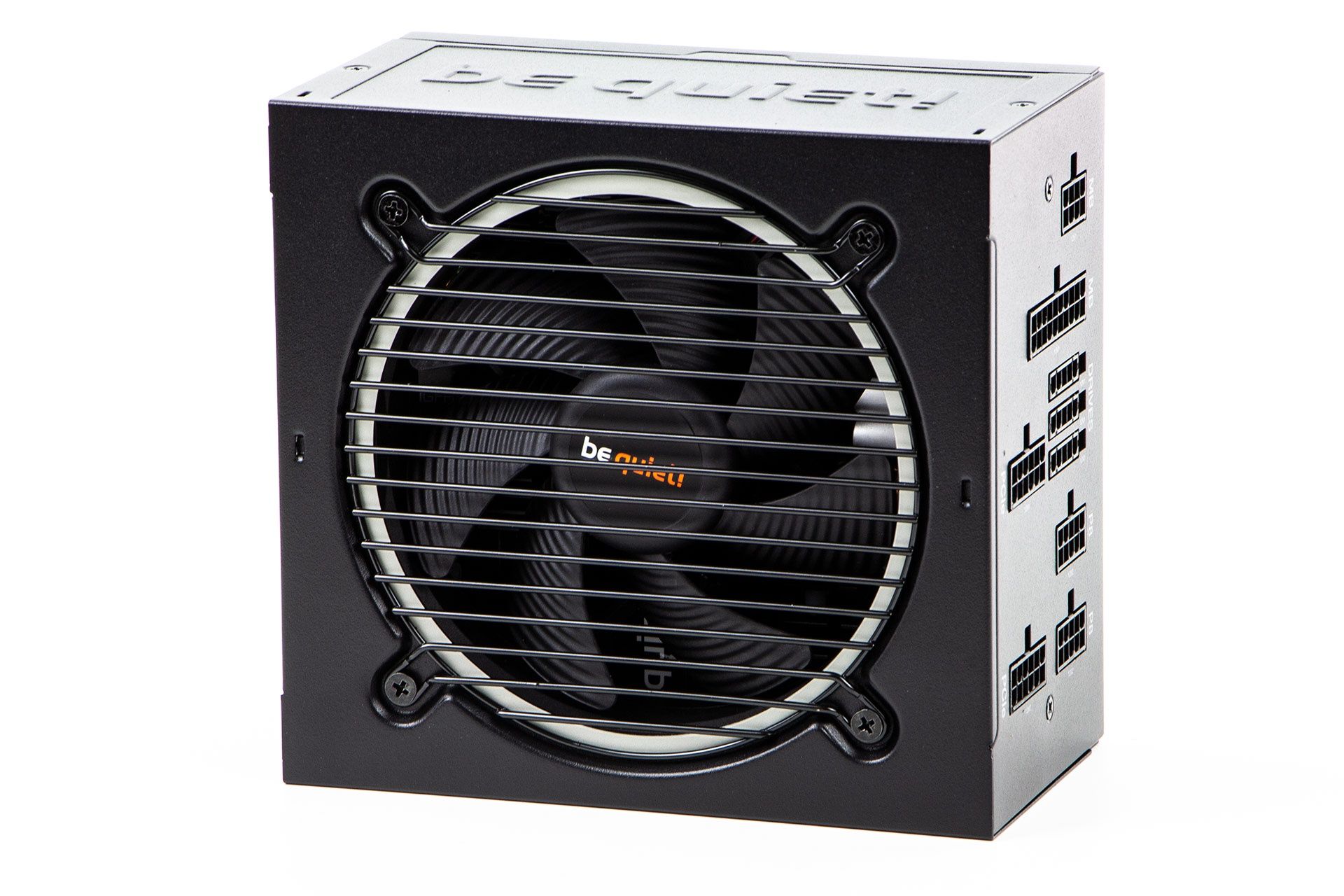

Obudowa zasilacza została wykonana z blachy w czarnym macie. Warto zaznaczyć, że Pure Power 11 FM 850 W ma 160 mm długości, więc jest nieco większy od standardowych modeli (a trzeba do tego jeszcze doliczyć co najmniej 20 – 30 mm na podłączenie modularnych wiązek).

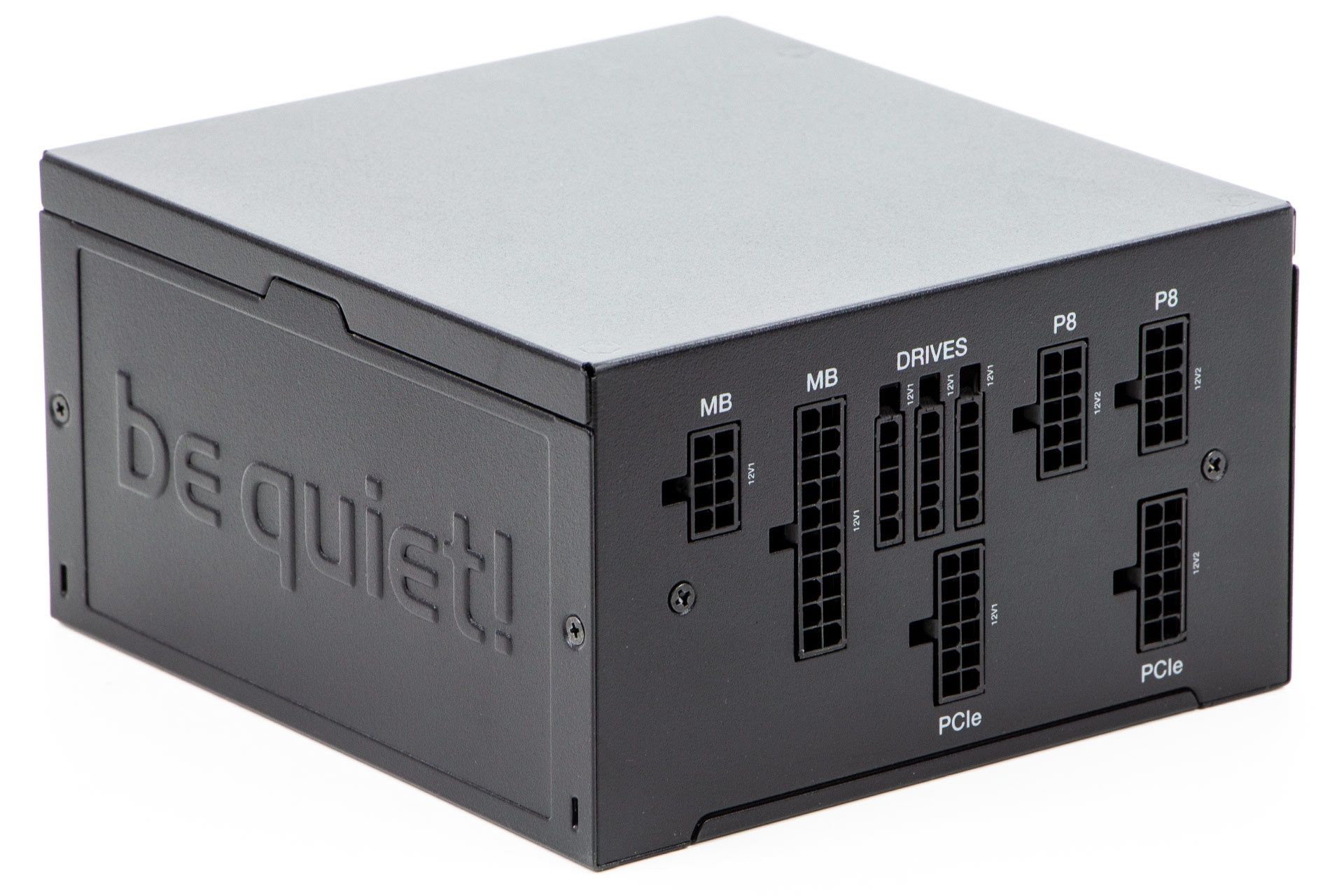

Uprzedzając pytania - oznaczenie FM wcale nie oznacza wbudowanego odbiornika radiowego :-). Głównym atutem modeli z takim dopiskiem jest całkowicie modularne okablowanie (FM - Full Modular), zatem użytkownik może podłączyć tylko te kabelki, które są potrzebne do zasilenia danej konfiguracji. Rozwiązanie ułatwia składanie komputera i usprawnia wentylację wewnątrz obudowy.

Do dyspozycji oddano następujące wiązki:

• ATX12V 24 pin – długość: 54 cm
• EPS12V 8 pin – długość: 59 cm
• EPS12V 4+4 pin – długość: 59 cm
• 2x PCI-E 6+2 pin – długość: 49 + 14 cm
• 2x PCI-E 6+2 pin – długość: 49 + 14 cm
• 4x SATA – długość: 50 + 15 + 15 + 15 cm
• 4x SATA – długość: 50 + 15 + 15 + 15 cm
• 2x SATA + 2x MOLEX + FDD – długość: 50 + 15 + 15 + 14 + 15 cm

Jak na tę moc zasilacza kabelki są trochę krótkie, a liczba wtyczek wydaje się dosyć skromna (przydałyby się jeszcze dwie dodatkowe wtyczki PCIe, kilka SATA, a niektórym może brakować też starszych MOLEX). Warto zauważyć, że nawet taki Dark Power 12 o mocy 750W oferuje więcej kabelków.

Jakość wykonania okablowania jest dobra. Wiązki estetycznie wykonane – główny przewód ATX12V został zabezpieczony nylonowym oplotem, natomiast pozostałe wiązki są płaskie (w przewodach EPS i SATA zastosowano kabelki o przekroju 18AWG, a w PCIe grubsze 16AWG do pierwszej wtyczki i 18AWG do drugiej). Niektórym może jednak przeszkadzać ich sztywność, co może trochę utrudniać składanie PC-ta.

Okablowanie to rzecz, którą możnaby bardziej dopracować w tym modelu.

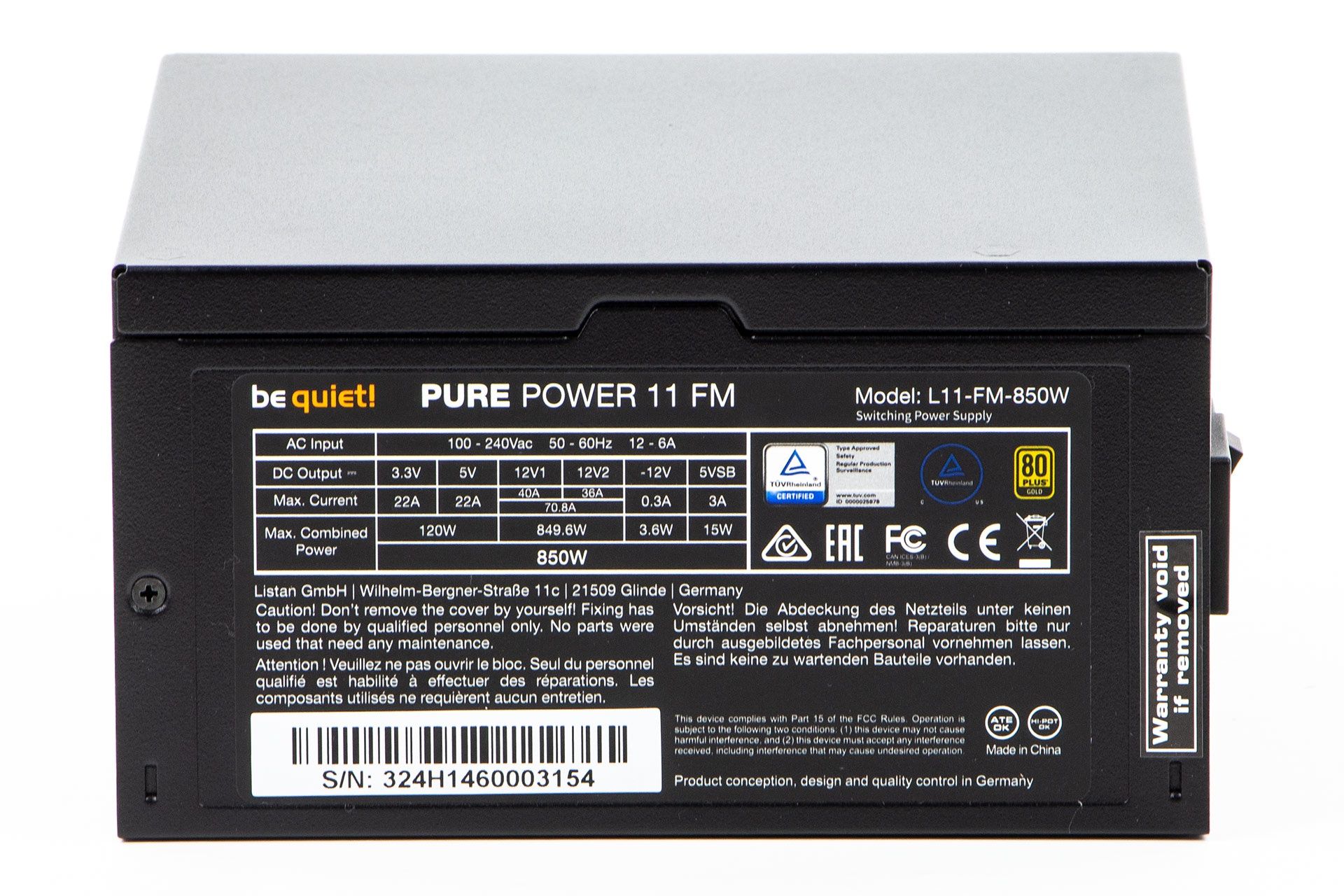

Maksymalna moc znamionowa zasilacza to oczywiście 850 W (przy czym chwilowa obciążalność to 900 W) i prawie cała obciążalność może przypadać na linie 12 V. Informacje o poszczególnych liniach rozpisano na tabliczce znamionowej.

No właśnie, producent zastosował tutaj dwie niezależne linie 12 V (40/36 A) – mocniejsza odpowiada za zasilanie płyty głównej i urządzeń peryferyjnych i dwóch wtyczek PCIe 6+2-pin, a druga za zasilanie procesora i dwóch kolejnych wtyczek PCIe 6+2 pin.

Podział linii 12 V może powodować problemy z dystrybucją napięć. Producent zaleca zatem, aby w przypadku konfiguracji z wydajnym procesorem i kartą graficzną podzielić zasilanie karty na dwie osobne linie (jedno złącze podłączyć do linii 12V1, a drugie do 12V2).

Sprawność energetyczną zasilacza potwierdzono certyfikatem 80 PLUS Gold (dla napięcia sieciowego 230 V) – producent deklaruje 91,8% sprawności dla 20% obciążenia, 93,3% sprawności dla 50% obciążenia i 91,2% dla 100% obciążenia. Jednostka bez problemu mieści się w normie i niewiele jej brakuje, by spełnić wymagania wyższej normy 80 PLUS Platinum.

Jeśli zaś chodzi o bezpieczeństwo, model Pure Power 11 FM 850 W został wyposażony we wszystkie najważniejsze zabezpieczenia: OCP (nadmiarowo-prądowe), OVP (nadmiarowo-napięciowe), UVP (niedomiarowo-napięciowe), SCP (zwarciowe), OTP (temperaturowe), OPP (przeciążeniowe) i SIP (przed prądami udarowymi).

UWAGA! Obudowa zasilacza została zabezpieczona plombą, więc jej otworzenie jest równoznaczne z utratą gwarancji. Osoby mniej doświadczone w temacie elektroniki mogą ominąć rozdział i od razu przejść do testów.

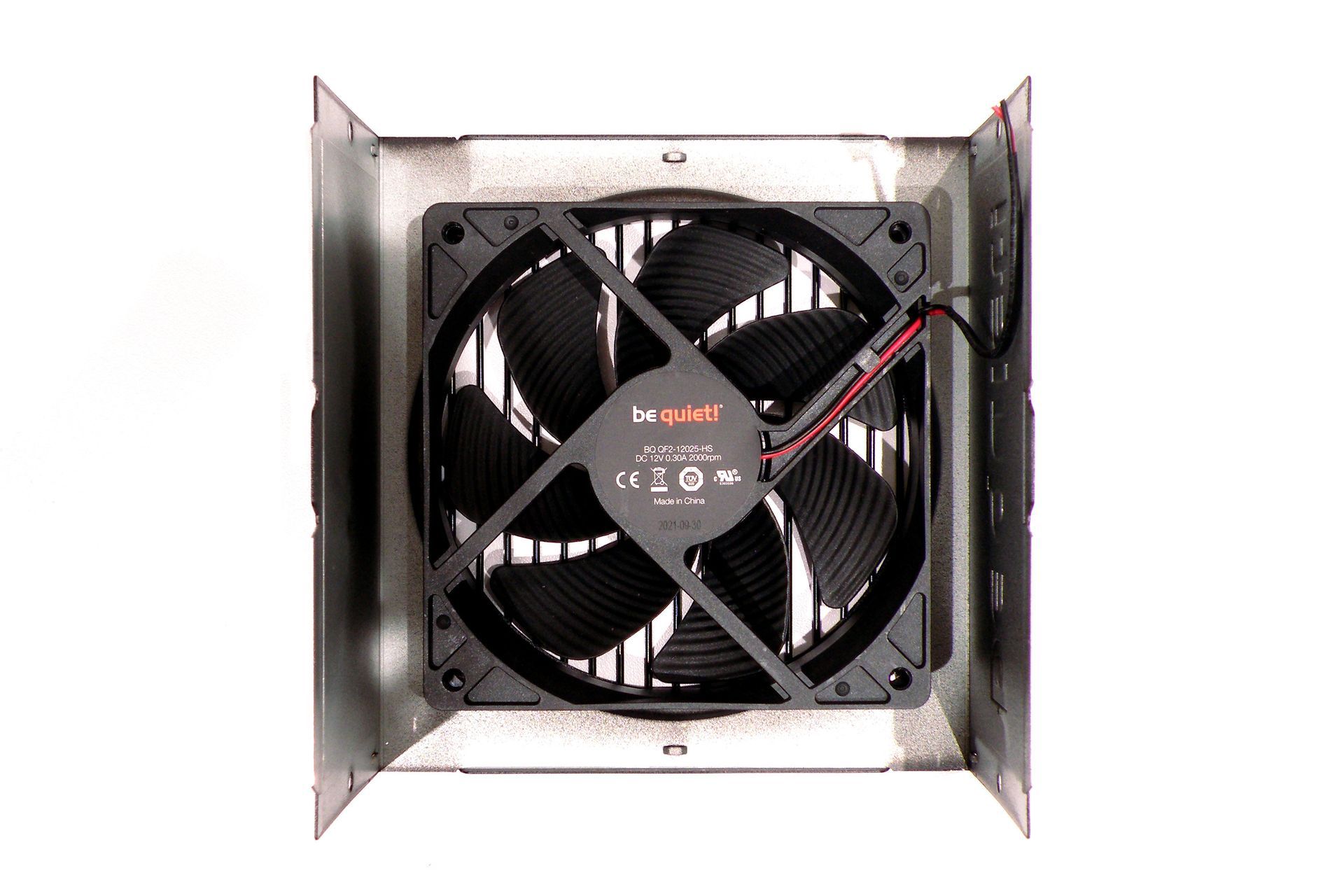

Do chłodzenia jednostki wykorzystano 120-milimetrowy wentylator be quiet! BQ QF2-12025-HS – zastosowany model wykorzystuje łożysko typu rifle oraz siedem specjalnie wyprofilowanych łopatek.

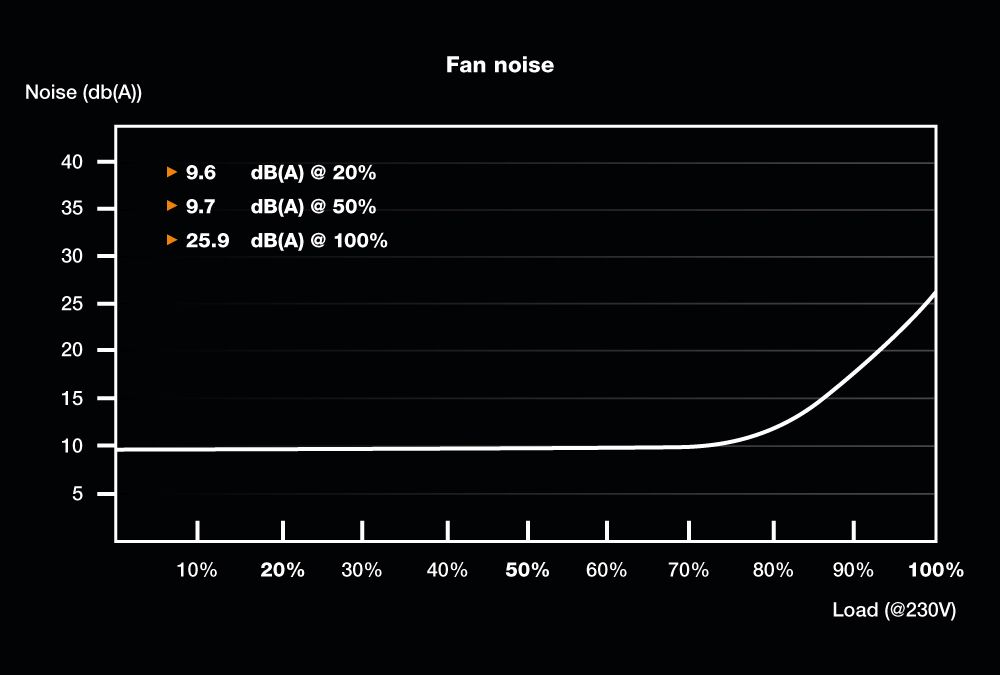

Prędkość obrotowa wentylatora jest dostosowana do obciążenia zasilacza, więc przy mniej wymagających scenariuszach będzie on praktycznie niesłyszalny. Warto jednak zaznaczyć, że w modelach o mocy 850 W i 1000 W zastosowano model o większej prędkości (2000 RPM zamiast 1800 RPM), więc przy mocniejszym obciążeniu śmigiełko może już generować słyszalny hałas.

Nowe, mocniejsze modele bazują też na innej platformie. Tym razem be quiet! postawił na konstrukcję opracowaną firmę HEC, która ma oferować dobre parametry, jednocześnie zachowując atrakcyjną wycenę. Oznacza to, że w niektórych kwestiach musimy liczyć się z pójściem na kompromisy.

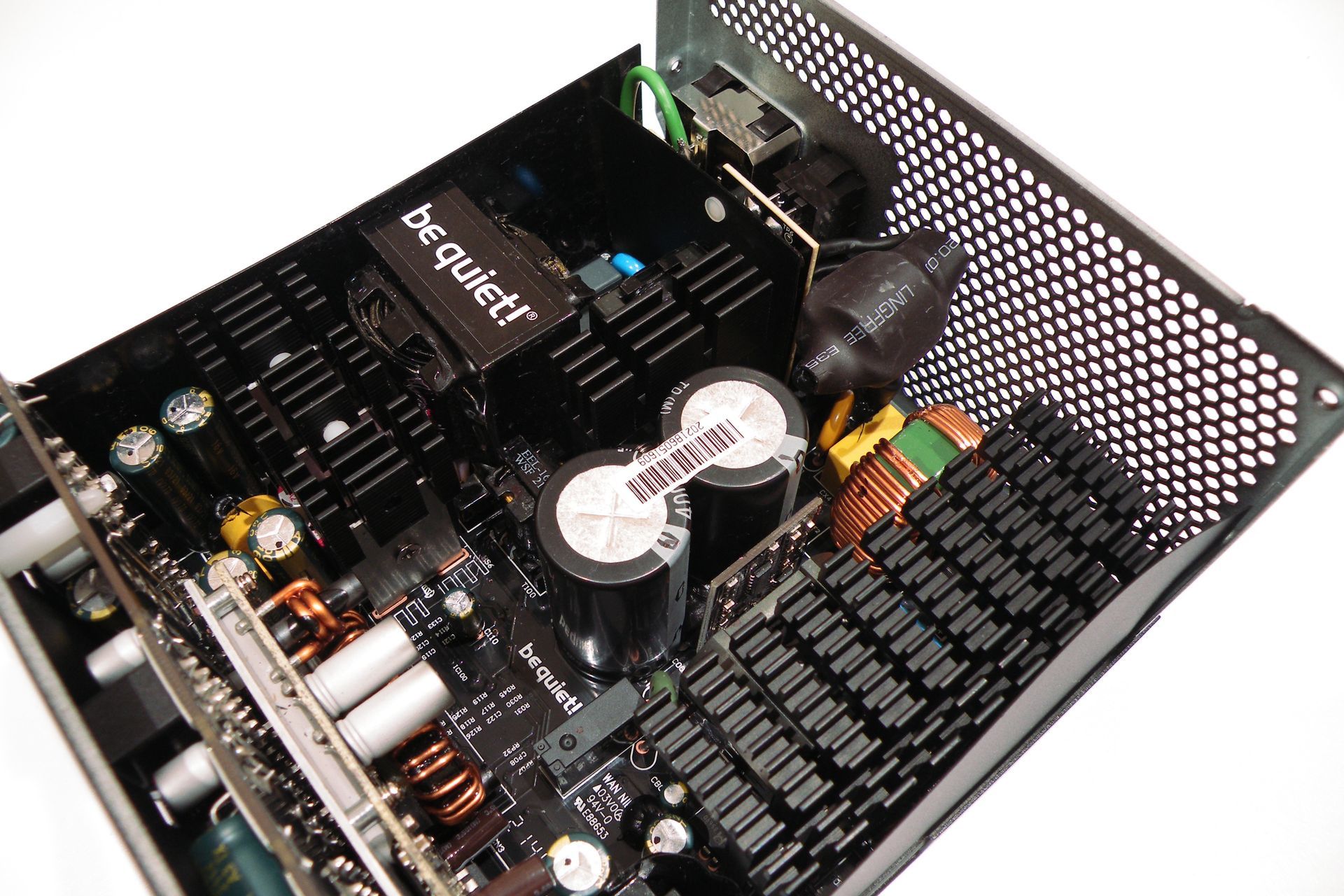

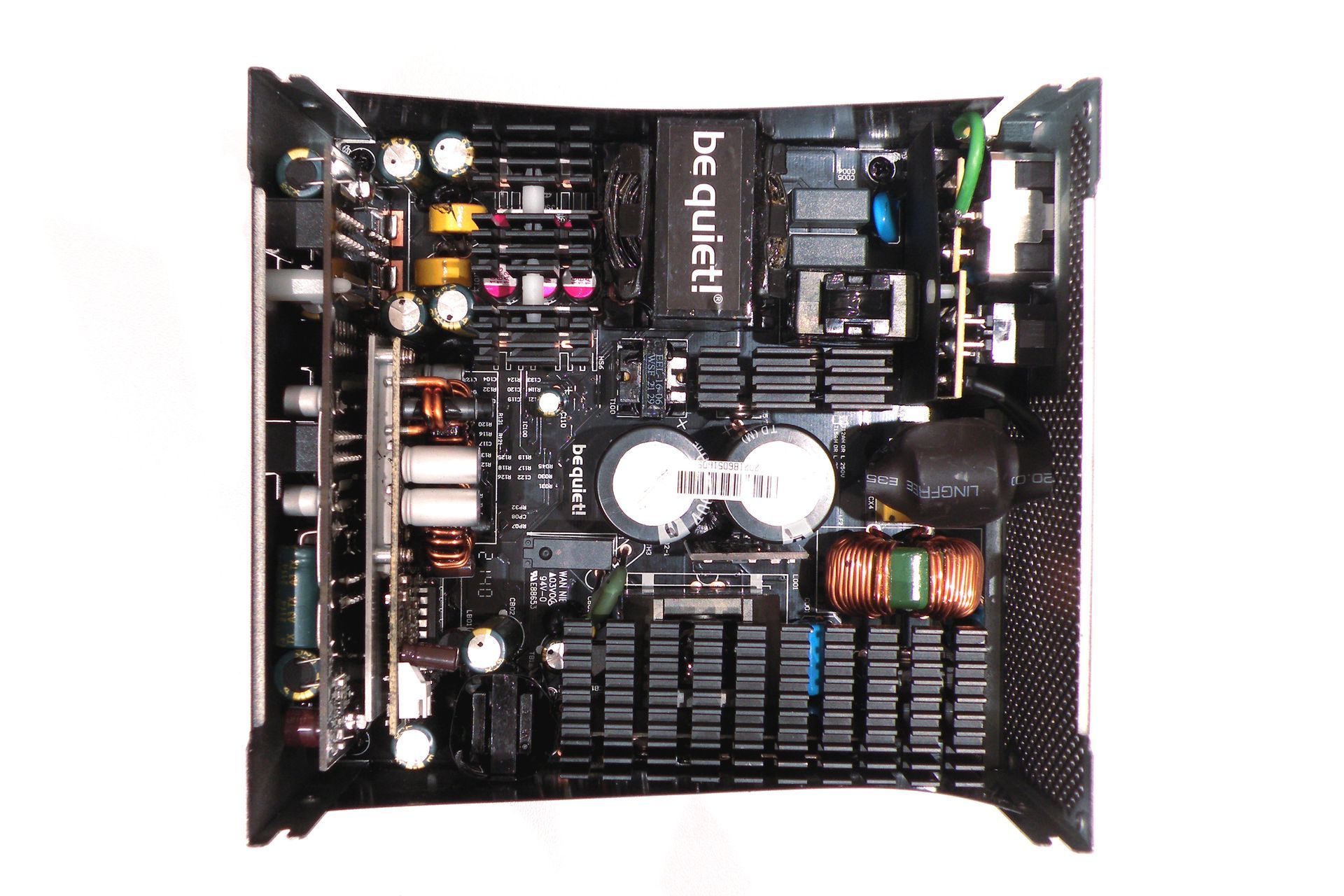

Modele Pure Power 11 FM oferują jednak naprawdę niezłe możliwości. Producent zastosował platformę korzystającą z topologii półmostu z układem rezonansowym LLC. Po stronie wtórnej zlokalizowano przetwornicę DC-DC, a także sekcję prostowania napięć z synchronicznym prostownikiem (SR). Konstrukcja powinna przełożyć się na stabilne napięcia wyjściowe (co oczywiście zweryfikujemy podczas testów).

Główne kondensatory wyprodukowała firma TEAPO (to modele certyfikowane do pracy w 105 stopniach Celsjusza)

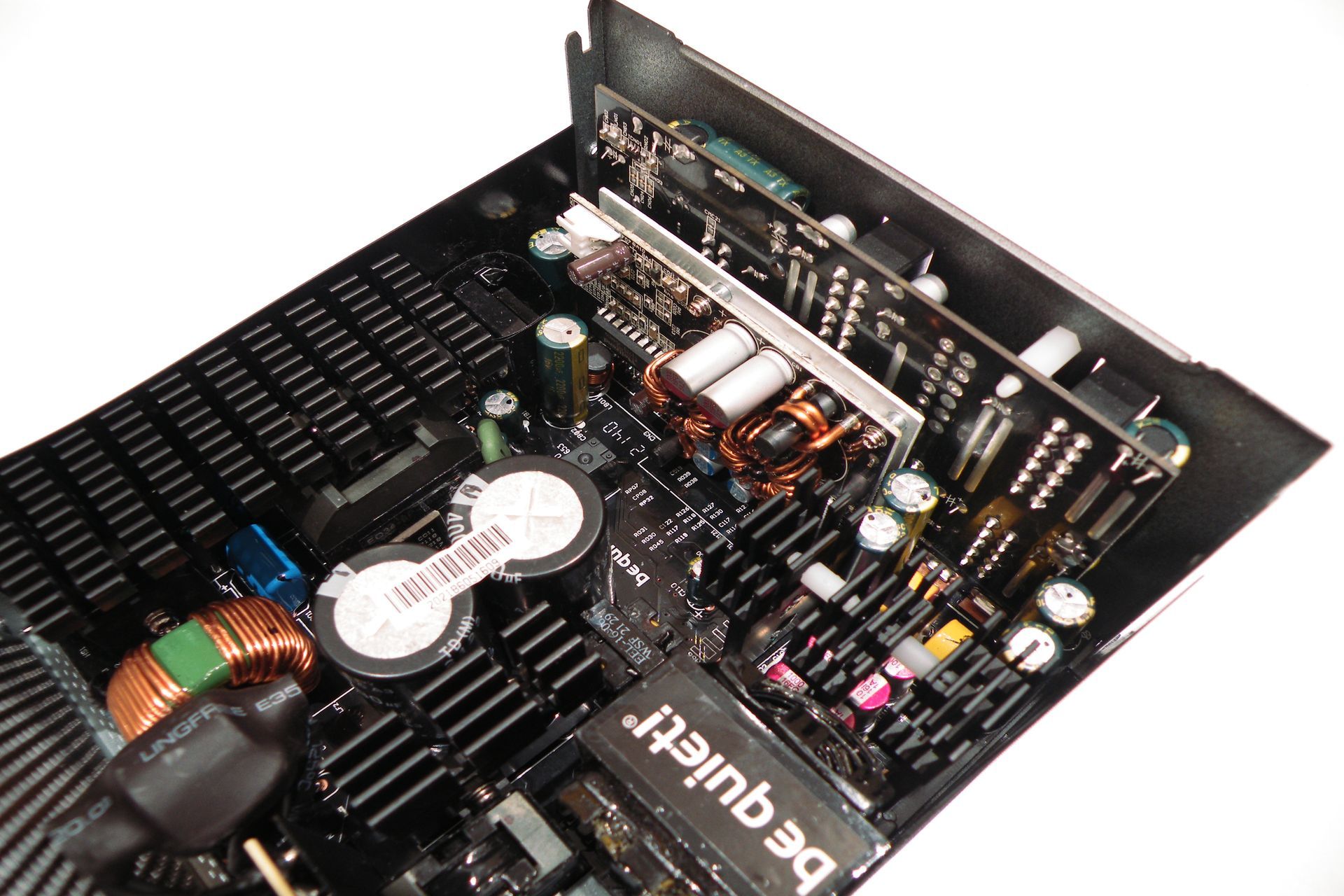

Sekcja aktywnej korekcji mocy (APFC) wykorzystuje dwa kondensatory marki TEAPO z serii LG (wprawdzie nie są to komponenty najwyższej jakości, ale przynajmniej postawiono na wersje certyfikowane do pracy w temperaturze do 105 stopni Celsjusza). Za pozostałe modele również odpowiada firma TEAPO. Kilka kondensatorów zlokalizowano na pionowej, lutowanej płytce ze złączami do wpięcia modularnego okablowania, gdzie zapewniają dodatkowe filtrowanie napięć.

Rzecz jasna nie zapomniano też o bezpieczeństwie jednostki. Pure Power 11 FM 850W został wyposażony w bezpiecznik, termistor i warystor. Scalak Weltrend WT7527RT zapewnia obsługę systemów OCP, OVP, UVP i SCP.

Testy zasilacza przeprowadziliśmy na platformie z mocnym procesorem i dwoma kartami graficznymi - taka konfiguracja może symulować bardzo wydajny zestaw do gier lub mocną stację roboczą:

• Procesor: AMD Ryzen 9 3900XT
• Chłodzenie: SilentiumPC Fortis 3 HE1425
• Płyta główna: ASUS ROG Crosshair VIII Hero (Wi-Fi)
• Pamięć RAM: ADATA XPG Spectrix D60G 2x 8 GB 4133 MHz CL19
• Karta graficzna 1: Nvidia GeForce GTX 1080 Ti Founders Edition
• Karta graficzna 2: Nvidia GeForce GTX 1080 Founders Edition
• Dysk systemowy: Plextor M7V 512 GB

Dodatkowo wykorzystaliśmy następującą aparaturę pomiarową:

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Pobór energii elektrycznej sprawdziliśmy dla trzech popularnych scenariuszy:

• spoczynek komputera - praca na pulpicie, brak obciążenia procesora i kart graficznych
• normalne obciążenie w grze - obciążenia procesora i karty GeForce GTX 1080 Ti w teście 3DMark
• mocne obciążenie - obciążenie procesora i obydwóch kart graficznych za pomocą syntetycznego testu OCCT

Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki). Im niższe wartości tym wyższa efektywność energetyczna zasilacza.

Co tu dużo mówić, wysoka sprawność energetyczna ma przełożenie na pobór energii elektrycznej - be quiet! Pure Power 11 FM 850 W wypadł tutaj znakomicie, oferują bardzo podobne wyniki do innych jednostek ze "złotym certyfikatem" (właściwie ustępuje on tylko modelowi be quiet! Dark Power 12 750 W z topowym certyfikatem 80 PLUS Titanium).

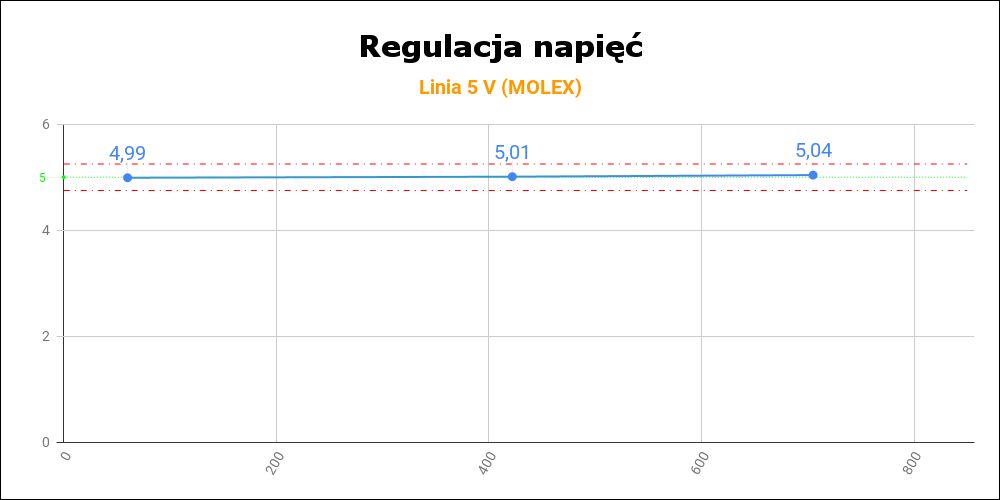

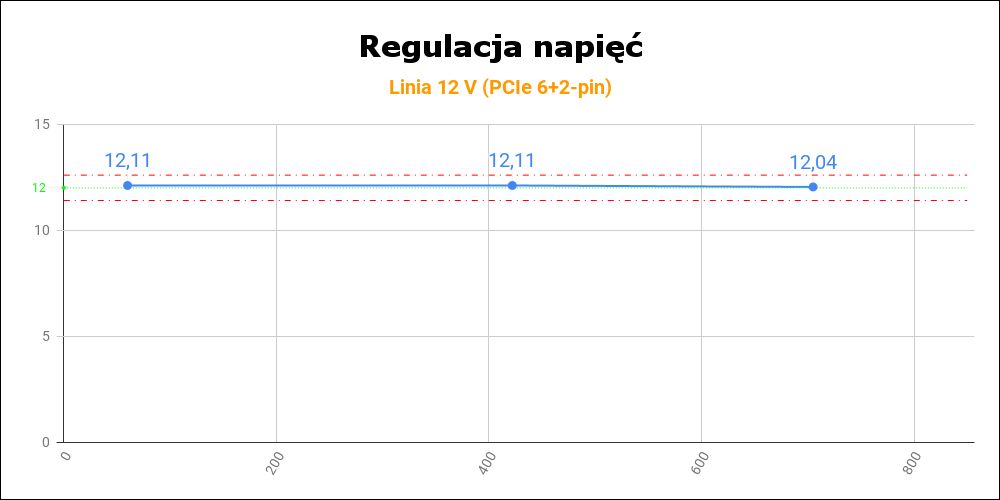

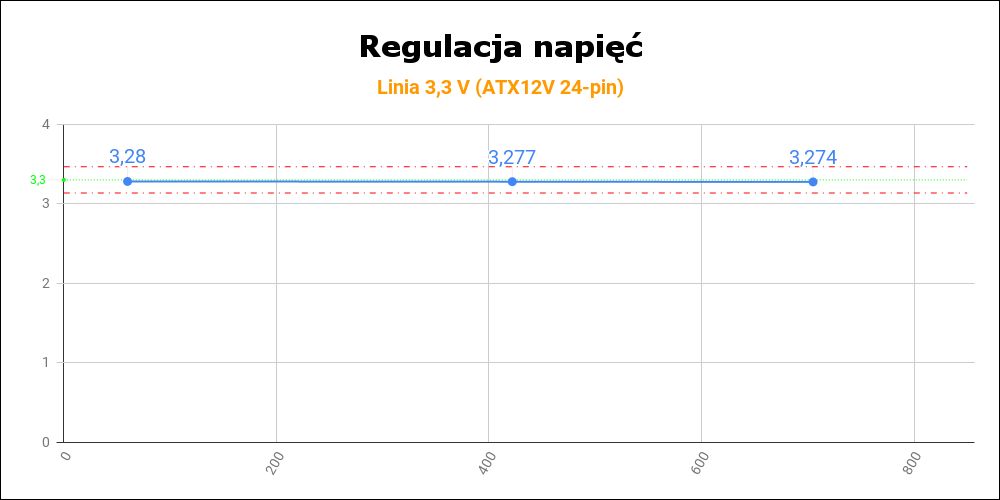

Pomiary napięć wyjściowych przeprowadziliśmy we wszystkich trzech trybach obciążenia. Odnotowane wartości pozwoliły nam skontrolować zgodność wartości z normą ATX oraz przyjrzeć się regulacji napięć.

Norma ATX zakłada 5% tolerancję najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Jak wygląda kwestia napięć na poszczególnych liniach? Nowoczesna platforma ma przełożenie na stabilne wartości - te bez problemu mieszczą się w normie, a do tego możemy liczyć na naprawdę dobry poziom ich regulacji. Pozostaje tylko pogratulować projektantom.

Jak oceniamy najnowszy zasilacz be quiet!? Okazuje się, że sprawa nie jest taka prosta. Model Pure Power 11 FM 850 W wygląda naprawdę nieźle, więc w teorii powinien znaleźć swoich zwolenników. Nie jest to jednak sprzęt idealny, przez co, przy obecnej wycenie, trudno mu będzie nawiązać walkę z modelami konkurencji.

Seria Pure Power 11 FM obejmuje modele o różnej mocy. Przetestowana przez nas wersja oferuje obciążalność 850 W, zatem nie będą jej straszne high-endowe komputery z topowymi procesorami i kartami graficznymi. Co więcej, producent przewidział estetyczne, całkowicie modularne okablowanie, które ułatwi składanie PC-ta. Przy tej mocy spodziewalibyśmy się jednak dłuższych wiązek i większej liczby wtyczek zasilających (szczególnie PCIe).

Modele Pure Power 11 FM mają oferować dobry stosunek możliwości do ceny, więc przy konstruowaniu jednostki trzeba było pójść na kompromisy i zastosować dobre (ale nie najlepsze) komponenty. Wykorzystana platforma jednak przekłada się na wysoką sprawność energetyczną i stabilne napięcia wyjściowe. Pod tym względem nie ma się do czego przyczepić. Dobrą jakość sprzętu ma też potwierdzać długa, 5-letnia gwarancja producenta.

Zasilacz be quiet! jest dobrą propozycją, ale musiałby trochę stanieć. Pure Power 11 FM 850W został u nas wyceniony na jakieś 569 złotych, więc trochę wyżej niż porównywalne, najtańsze modele innych firm. Co więcej, takie jednostki często oferują bogatsze okablowanie i/lub dłuższą gwarancję. Realia rynku są brutalne - w takiej sytuacji potencjalni klienci zapewne wybiorą produkt konkurencji.
