Chieftec Force CPS-550S – premierowy test ekonomicznego zasilacza

Firma Chieftec głównie znana jest z ekonomicznych jak i solidnych zasilaczy, które zainteresują doświadczonych klientów z mniej zasobnym budżetem. Nie inaczej jest z najnowszą serią Force, aczkolwiek producent zadbał już o trochę lepsze komponenty i bardziej efektowne wzornictwo – wszystko to przy zachowaniu akceptowalnej ceny. Zapowiada się interesująco? Postanowiliśmy więc przetestować taką jednostkę, a do naszych rąk trafił model o mocy 550 W.

Na początku warto jednak zauważyć, że zasilacz otrzymaliśmy jeszcze przed sklepową premierą i producent ostatecznie zdecydował się wprowadzić go narazie tylko na rynek OEM (Original-Equipment-Manufacturer). Identyczna konstrukcja pojawi się jednak na rynku detalicznym jako model CPS-500S o mocy 500 W – powinna być kilkanaście złotych tańsza, a przy tym nie różnić się pod względem funkcjonalności i wyników testów. Można więc powiedzieć, że recenzja poniekąd dotyczy też wersji 500 W.

• sprawność przekraczająca 85%
• stosunkowo dobre komponenty
• dwa złącza 6+2 pin dla kart graficznych
• niewygórowana cena

Testowany zasilacz to kolejny przedstawiciel ekonomicznej półki, aczkolwiek nadal mamy do czynienia z całkiem przyzwoitą jednostką – nie tylko pod względem zastosowanych komponentów, ale też funkcjonalności i odmiennego wzornictwa. Zapowiada się nieźle, ale jak będzie w praktyce?

Chieftec Force CPS-550S dotarł do nas w niewielkim opakowaniu, na którym znalazły się tylko podstawowe informacje o produkcie. Co w pudełku? Oprócz zasilacza dostajemy jeszcze tylko instrukcję obsługi, przewód zasilający i śrubki montażowe. Jest więc wszystko co niezbędne.

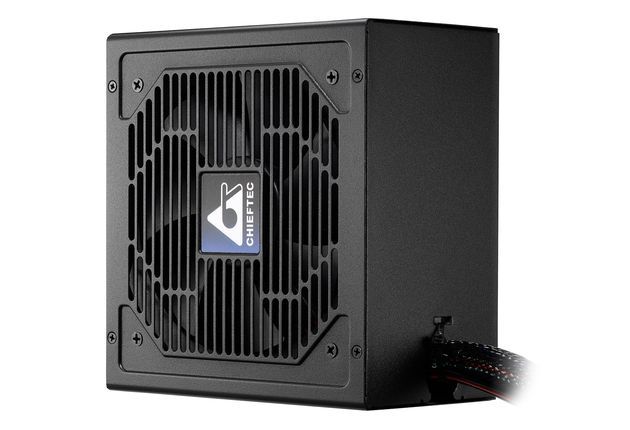

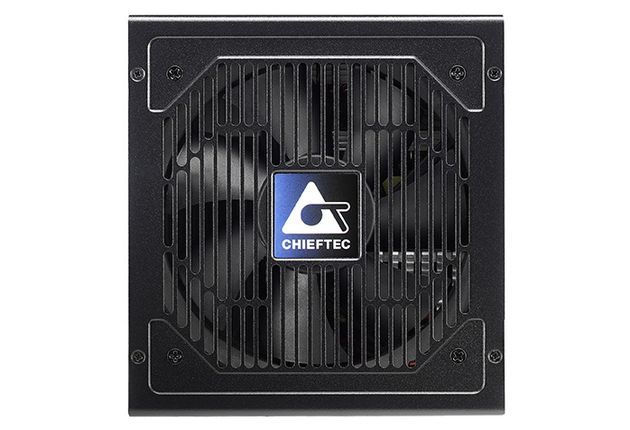

Zasilacz wygląda znacznie efektowniej od konkurencyjnych modeli z najniższego przedziału cenowego. Powierzchnię obudowy pokryto czarnym, lekko chropowatym lakierem, natomiast wentylator zabezpieczono grillem z podłużnymi otworami – rozwiązanie to podobno optymalizuje przepływ powietrza. Szkoda tylko, że nie zadbano o lepsze zamaskowanie wyprowadzenia okablowania z wnętrza obudowy.

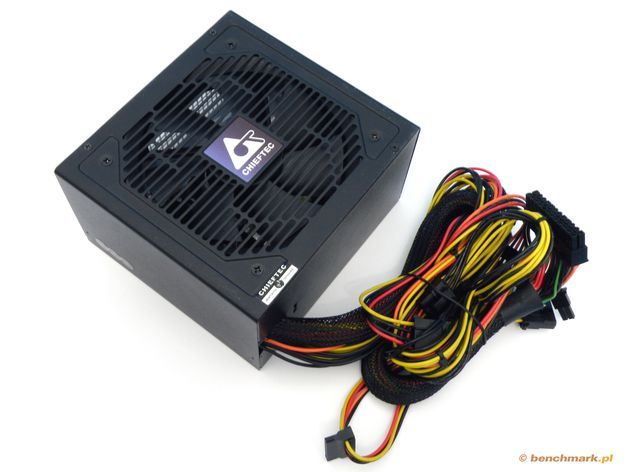

Wszystkie wiązki zostały na stałe przymocowane do zasilacza, niemniej jednak przy tej mocy jednostki i ilości przewodów nie powinno być problemów z aranżacją okablowania. Mamy bowiem do dyspozycji tylko podstawowy zestaw wtyczek:

• ATX12V 20+4 pin o długości 470 mm
• EPS12V 4+4 pin o długości 570 mm
• 2x  PCI-E 6+2 pin o długości 580 (druga wtyczka oddalona o 150 mm)
• 2x SATA + MOLEX o długości 790 mm (kolejne wtyczki oddalone co 150 mm)
• 2x SATA + MOLEX o długości 790 mm (kolejne wtyczki oddalone co 150 mm)

Wszystkie wiązki wykonano z przewodów o przekroju 18AWG, a główny kabel zasilający dodatkowo zabezpieczono nylonowym oplotem.

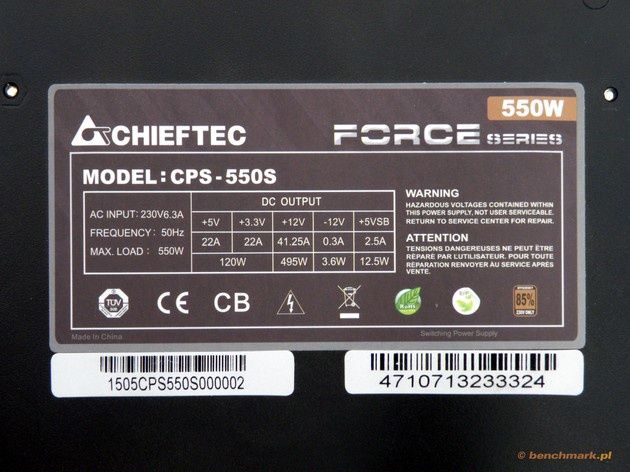

Całkowita moc znamionowa zasilacza to 550 W, z czego najważniejsza linia 12 V ma obciążalność 495 W (41,25 A). Mniej ważne 3,3 V i 5 V mają łączną obciążalność 120 W (po 22 A), natomiast w przypadku szyn -12 V i 5 Vsb jest to odpowiednio 3,6 W (0,3 A) i 12,5 W (2,5 A). Nie mamy większych zastrzeżeń do rozdysponowania mocy na poszczególne linie. Warto jednak pamiętać o przystosowaniu konstrukcji tylko do napięcia wejściowego 230 V.

Sprawność modelu Force CPS-550S przekracza 85%, ale ze względu chęć obniżenia ceny dla klienta końcowego, producent nie zdecydował się na oficjalną certyfikację 80 PLUS. Mimo wszystko powinniśmy się spodziewać wyników  zbliżonych do jednostek z oficjalnym certyfikatem 80 PLUS Bronze.

Nad bezpieczeństwem zasilacza czuwa podstawowy komplet zabezpieczeń:

• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przeciwprzeciążeniowe (OPP) - zabezpiecza przed przeciążeniem zasilacza, gdy całkowita pobierana moc jest wyższa niż obciążenie maksymalne

Konstrukcja jest także zgodna z dyrektywami ErP i RoHS oraz certyfikatami bezpieczeństwa CB, CE i TÜV SÜD.

Na kolejnych stronach zajrzymy do środka zasilacza oraz sprawdzimy pobór mocy i odchylenia napięć.

W tej części artykułu zaglądamy do wnętrza zasilacza i opisujemy zastosowane w nim elementy elektroniczne. Warto jednak pamiętać, że otworzenie jego obudowy często wiąże się z naruszeniem plomby i utratą gwarancji – nie polecamy zatem tego rozwiązania. Osoby nieznające się na elektronice śmiało mogą ominąć ten rozdział.

Do naszej redakcji trafiła konstrukcja w rewizji 04, aczkolwiek nie ustaliliśmy jej prawdziwego producenta.

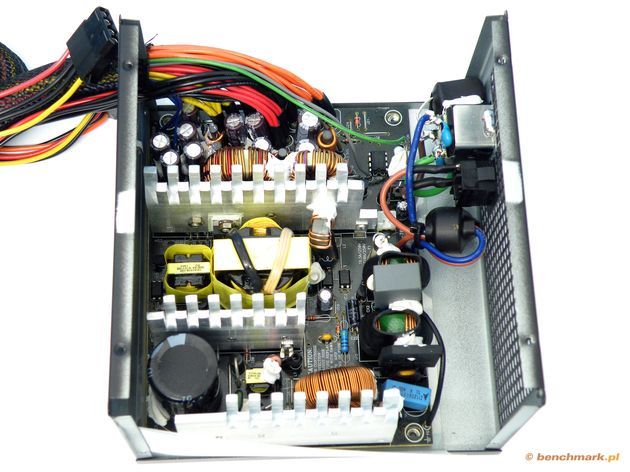

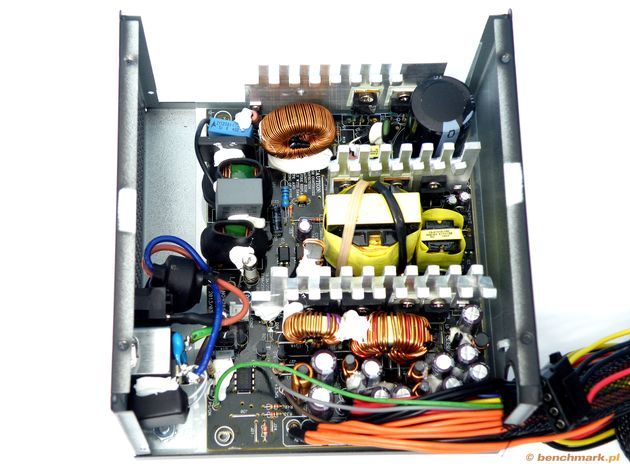

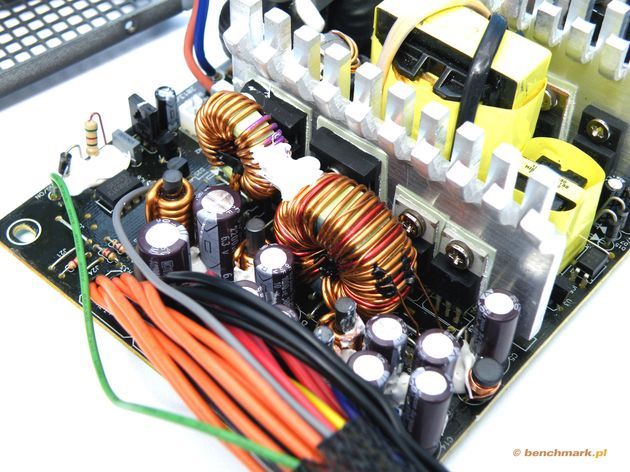

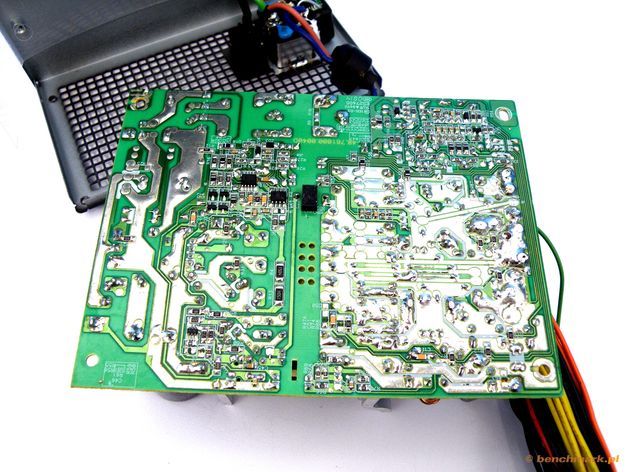

Producent zastosował nieco pomniejszoną płytkę drukowaną, na której aż roi się od elementów elektronicznych i wyprowadzonych ścieżek. Kluczowe elementy zostały przyklejone twardą gumą, co ma za zadanie usztywnić całą konstrukcję.

Główny kondensator wyprodukowała firma Teapo i wytrzyma temperaturę do 85° C, natomiast cała reszta została oznaczona logotypem Su Scon i jest certyfikowana do pracy w temperaturze 105° C. Jeżeli chodzi o elementy elektroniczne, nie mamy do czynienia z topową jakością, ale jak na tę półkę cenową nie jest źle.

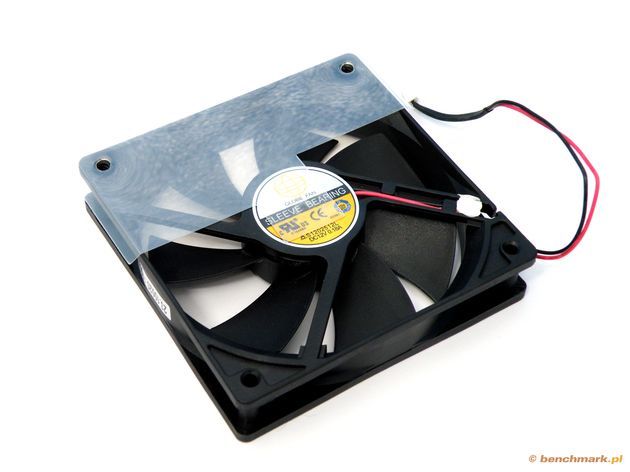

Chłodzeniem jednostki zajmuje się 120-milimetrowy wentylator Globe Fan S1202512L z łożyskiem ślizgowym. Prędkość obrotowa jest regulowana automatycznie w zależności od temperatury we wnętrzu zasilacza, aczkolwiek nawet przy mocnym obciążeniu platformy nie generował on zbyt słyszalnego szumu powietrza – w większości przypadków i tak będzie zatem zagłuszony przez pozostałe elementy komputera.

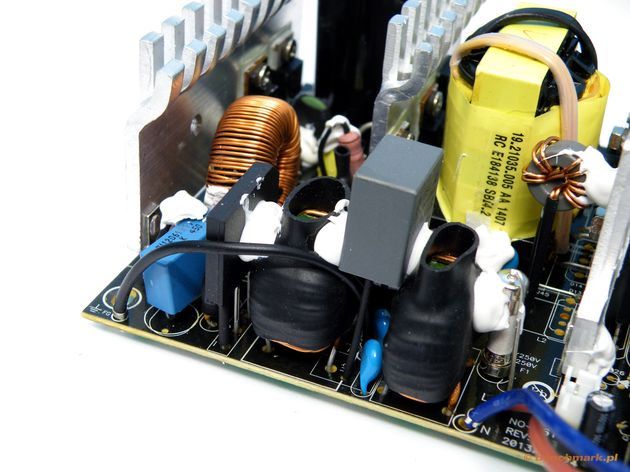

Tradycyjnie na początku mamy do czynienia z dwoma filtrami EMI, które mają za zadanie odfiltrować zakłócenia z sieci. Nie zapomniano też o bezpieczniku.

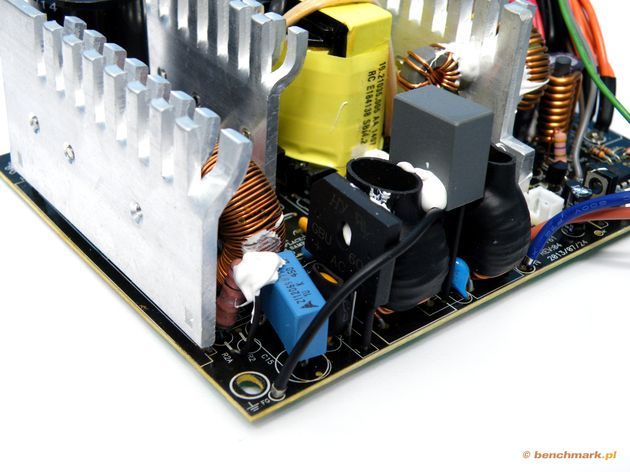

Następnie zainstalowano mostek prostowniczy GBU 606 (bez dodatkowego chłodzenia), którego zadaniem – jak sama nazwa wskazuje – jest wyprostowanie napięcia wejściowego. Zaraz za nim znalazł się warystor chroniący jednostkę przed przepięciami i kondensator poliestrowy metalizowany.

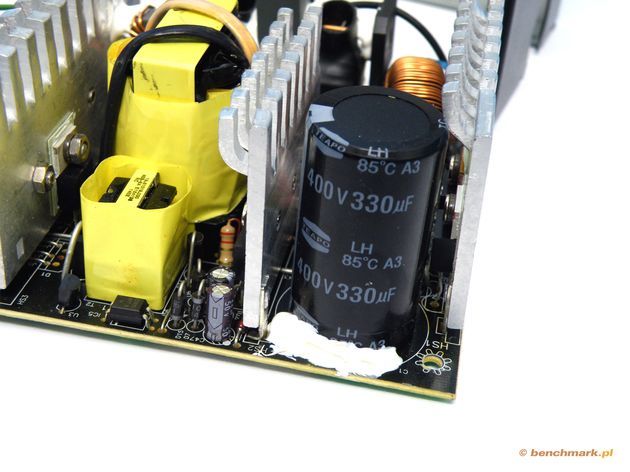

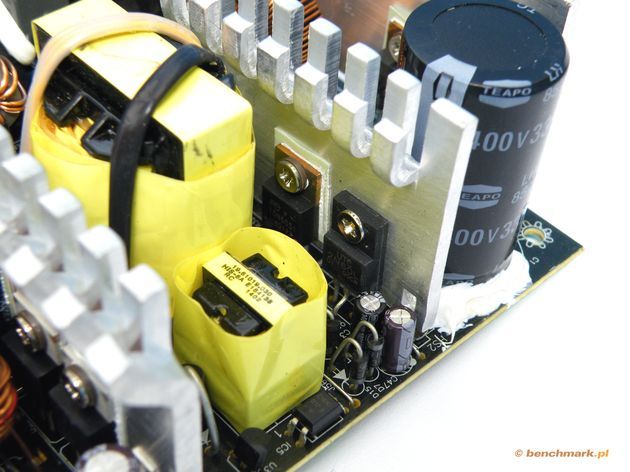

Jak już wspominaliśmy, główny kondensator wyprodukowała firma Teapo – jest to model o pojemności 330 µF i napięciu 400 V, który może pracować w temperaturze 85° C. Zadaniem tego elementu jest wygładzenie tętnień.

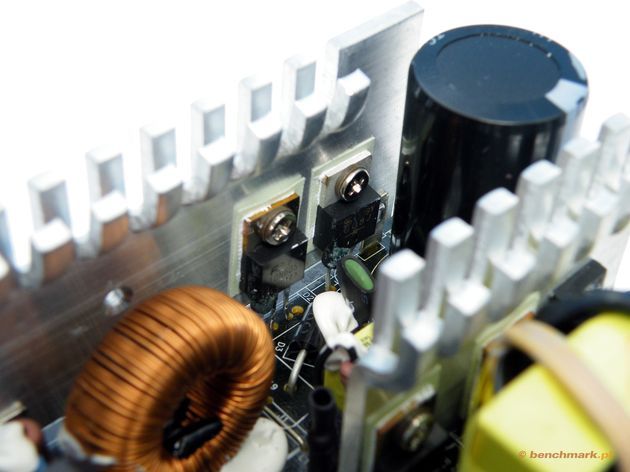

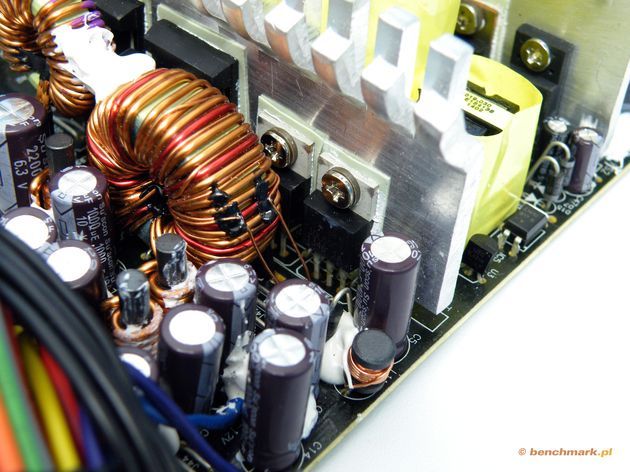

Za aktywny układ PFC odpowiadają trzy tranzystory Fuji Electric 10N60S1, jeden UTC 2N60L i dioda Taiwan Semiconductor UG8J. Tranzystor Fuji i diodę przymocowano do jednego radiatora, a pozostałe tranzystory do drugiego – dosyć niespotykany układ elementów.

Za prostowanie napięcia 12 V odpowiadają trzy diody Schottky'ego PFC PFR 30L60CT i dwie Mospec Semiconductor S30D45C. Wszystkie elementy przymocowano do kolejnego radiatora.

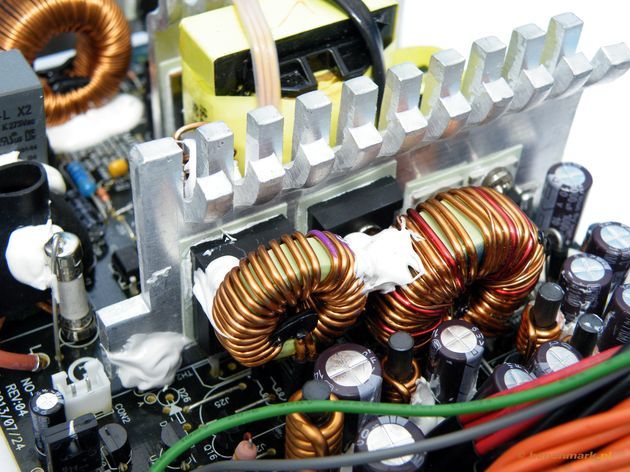

Konwersja napięć odbywa się indywidualnie, a ich filtrowaniem zajmują się kondensatory marki Su Scon – producent zastosował modele 2200 µ/6,3 V i 1000 µF/10 V przystosowane do pracy w temperaturze do 105° C.

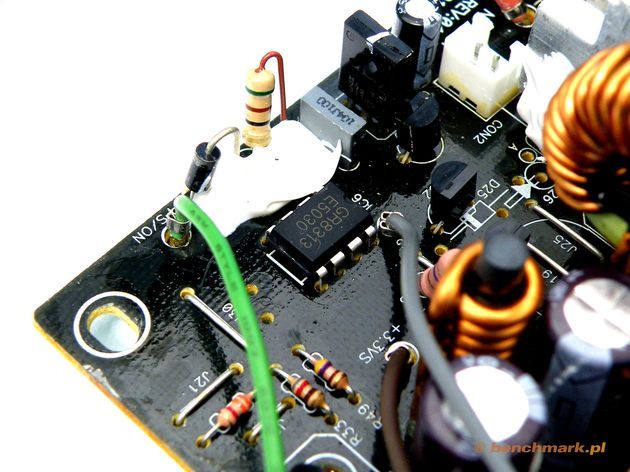

Układ grenergy GR8313 odpowiada za zabezpieczenie przed zbyt niskim (UVP) i przed zbyt wysokim napięciem (OVP).

• Windows 7 Ultimate 64-bit SP1
• AMD Catalyst 14.12 WHQL

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy podczas pięciu następujących scenariuszy, które są typowe dla użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC media player 2.1.2
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w wymagającej grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT 4.4.0 oraz MSI Kombustor 2.5.0. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

Chieftec Force CPS-550S ma porównywalną sprawność do zasilaczy o zbliżonej mocy z certyfikatem 80 PLUS Bronze - jest więc dokładnie jak podejrzewaliśmy. W mniej wymagających zastosowaniach pobór mocy wynosił około 100 W, natomiast uruchomienie gry skutkowało zwiększeniem zapotrzebowania aż do 275 W.

Podobną zależność obserwujemy przy maksymalnym obciążeniu procesora i/lub karty graficznej, choć w dwóch najbardziej wymagających scenariuszach efektywność jest bliska podstawowemu certyfikatowi 80 PLUS. Maksymalnie obciążony komputer pobierał 366 W, a więc nadal pozostał spory zapas mocy – a warto pamiętać, że na platformę składał się też bardzo “prądożerny” Radeon HD 5970.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Wprawdzie producent zastosował stosunkowo dobre komponenty, ale napięcia na wyjściu nie są aż tak idealne – odczyt na linii 5 V okazał się zawyżony, który po obciążeniu jednostki jeszcze bardziej poszedł w górę (nadal jednak mieści się w normie). Jeśli chodzi o najważniejszą szynę 12 V, tutaj odczyty były już bliższe ideałowi, nawet przy wytężonej pracy komputera.

Chieftec przyzwyczaił nas do solidnych i ekonomicznych zasilaczy w dobrej cenie. Nie inaczej jest z serią Force, która powinna zainteresować klientów z mniej zasobnym budżetem.

Wprawdzie przetestowany model Force CPS-550C 550W będzie dostępny tylko na rynku ODM, ale wersja CPS-500S 500W na rynek detaliczny oferuje taką samą funkcjonalność i bazuje dokładnie na tych samych komponentach – jak na najniższą półkę cenową nie ma powodów do narzekań. Mamy jednak zastrzeżenia do długości wiązek i ilości dostępnych wtyczek. Cięcia cięciami, ale krótkie przewody mogą sprawiać problemy z większych obudowach. Nie zaszkodziłoby też dodać jeszcze z dwóch wtyczek MOLEX, nie wspominając o ubogim wyposażeniu.

Sprawność jednostki nie została potwierdzona oficjalnym certyfikatem 80 PLUS, ale można ją porównać do modeli ze “znaczkiem” 80 PLUS Bronze. Testy napięć wypadły różnie – o ile główna (i najważniejsza) linia 12 V nie miała dużych odchyleń, to napięcie na szynie 5 V było już zawyżone i po obciążeniu komputera jeszcze wzrosło.

Zasilacz broni się jednak ceną – model o mocy 550 W ma kosztować 227 złotych (nie będzie dostępny w sprzedaży detalicznej), natomiast wersja o mocy 500 W już tylko 205 złotych. Mówimy zatem o niższej półce cenowej, gdzie konkurencja w zasadzie oferuje podobne możliwości. Szkoda, że producent nie chciał się wyróżnić chociaż gwarancją – ta trwa tylko 2 lata.

• cichy wentylator
• ciekawe wzornictwo
• niska cena

• tylko dwie wtyczki MOLEX
• zawyżone napięcie na linii 5 V
• tylko 2 lata gwarancji
