Corsair SF450 450 W – test solidnego zasilacza SFX

Słyszeliście kiedyś o zasilaczach typu SFX? Wprawdzie nie cieszą się one zbyt dużą popularnością, ale stanowią ciekawą alternatywę dla standardowych modeli typu ATX – zwłaszcza, gdy planujemy budowę miniaturowego komputera. Jednostki te charakteryzują się mniejszymi wymiarami, a najnowsze modele oferują już odpowiednią moc nawet dla wydajniejszych konfiguracji.

Niedawno tego typu konstrukcjami zainteresowała się też firma Corsair i wprowadziła do oferty serię SF, na którą składają się dwie jednostki: SF450 o mocy 450 W i SF600 o mocy 600 W. Tak się składa, że w nasze ręce trafił słabszy przedstawiciel nowej serii. Postanowiliśmy więc sprawdzić, jak wypadł debiut amerykańskiego producenta na tym polu.

• Format SFX
• Bardzo wysoka sprawność (80 PLUS Gold)
• Całkowicie modularne okablowanie
• Półpasywne chłodzenie (technologia ZeroRPM)
• Bardzo długa gwarancja producenta (7 lat)

Corsair SF450 450 W zalicza się do modeli z górnej półki, ale jego cena nie jest przesadzona – w polskich sklepach trzeba za niego zapłacić około 380 złotych, a więc porównywalnie lub nawet trochę mniej względem odpowiedników konkurencji. Zapowiada się interesująco, ale przyjrzyjmy się zasilaczowi z bliska.

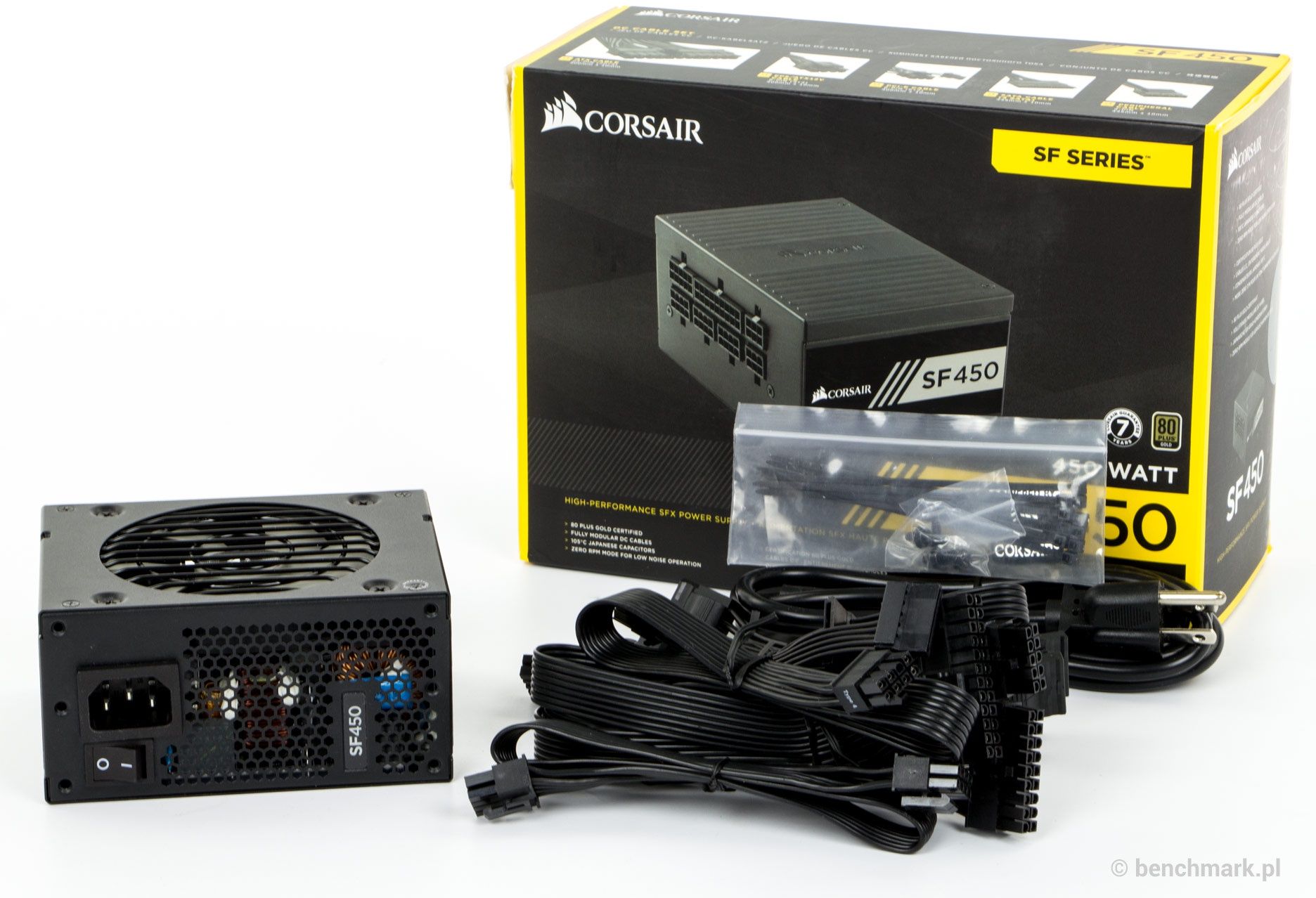

Zasilacz dotarł do nas w całkiem sporym opakowaniu (szczególnie jak na model typu SFX), na którym rozpisano specyfikację i wyszczególniono najważniejsze cechy. W zestawie znajdziemy modularne wiązki zapakowane w futerał, przewód zasilający, opaski zaciskowe, naklejkę z logo producenta oraz instrukcję obsługi – jest więc wszystko czego potrzeba.

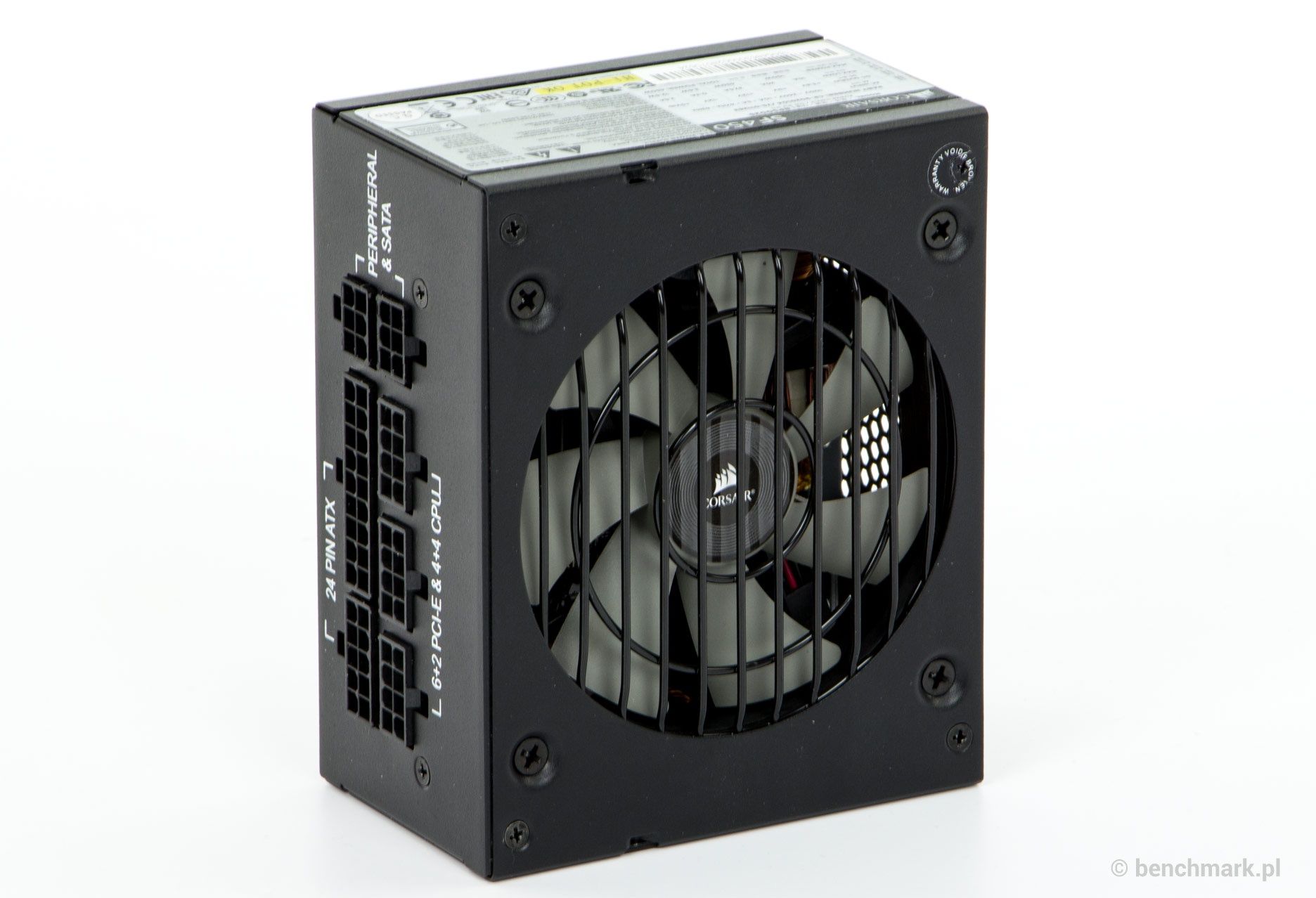

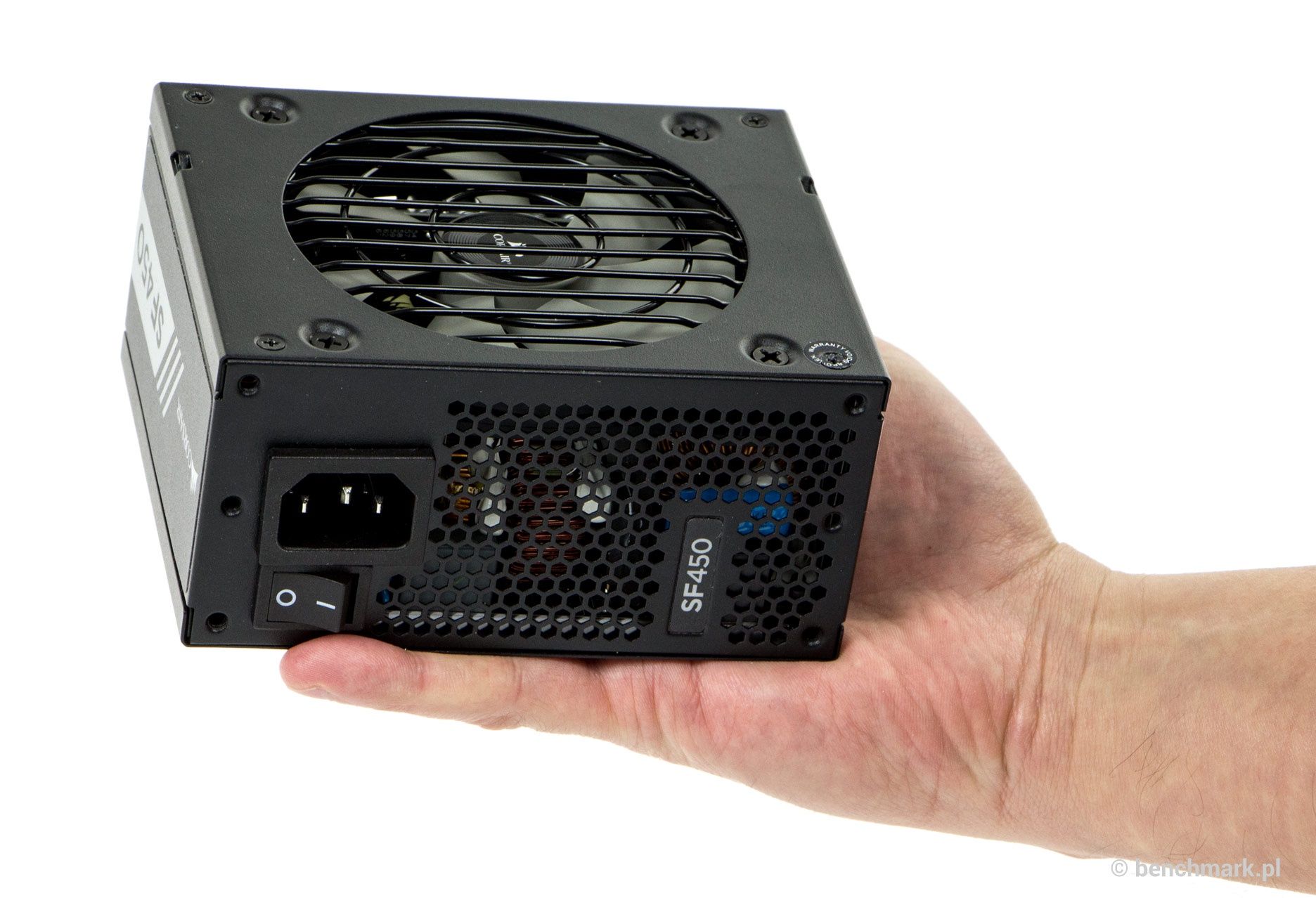

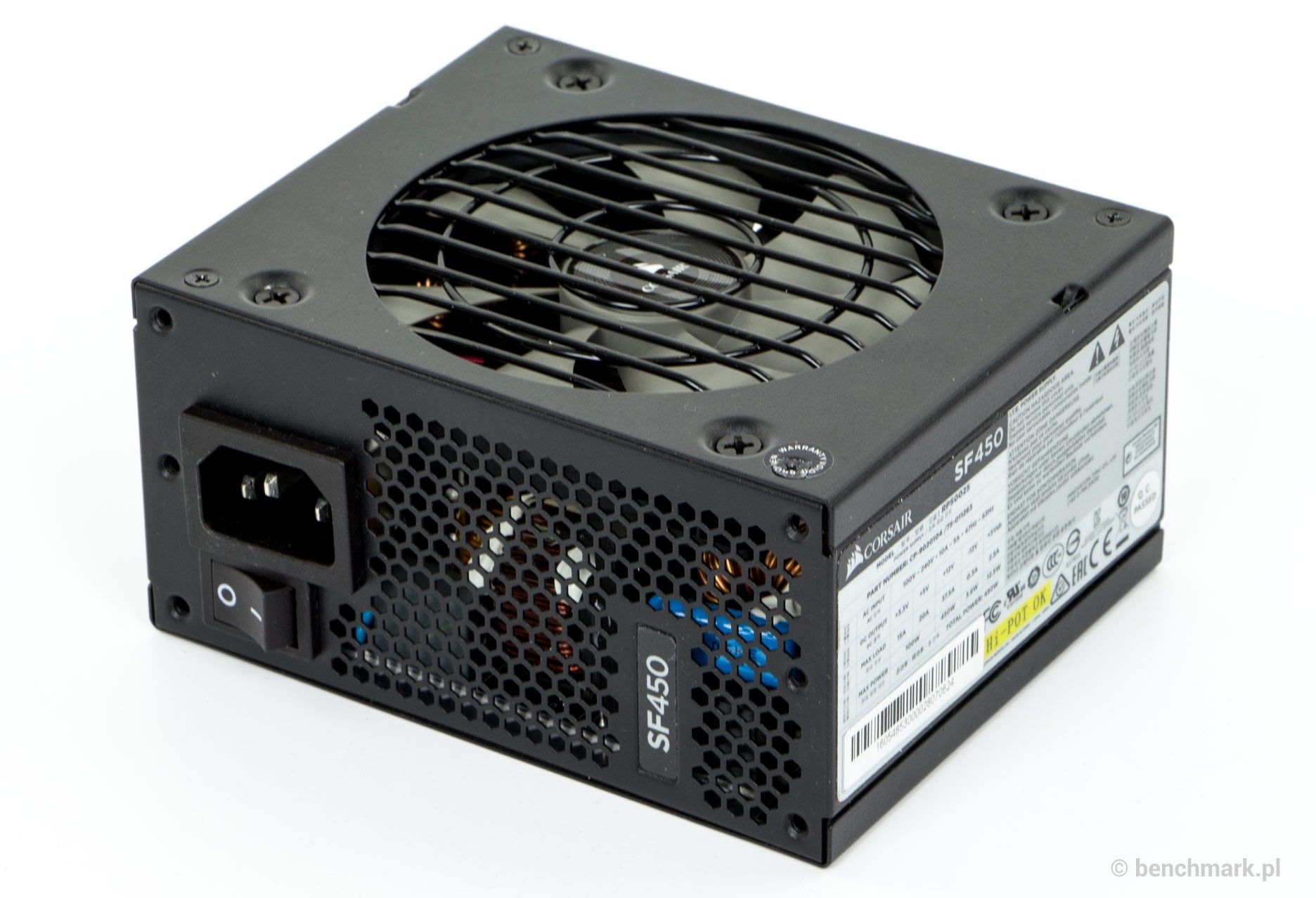

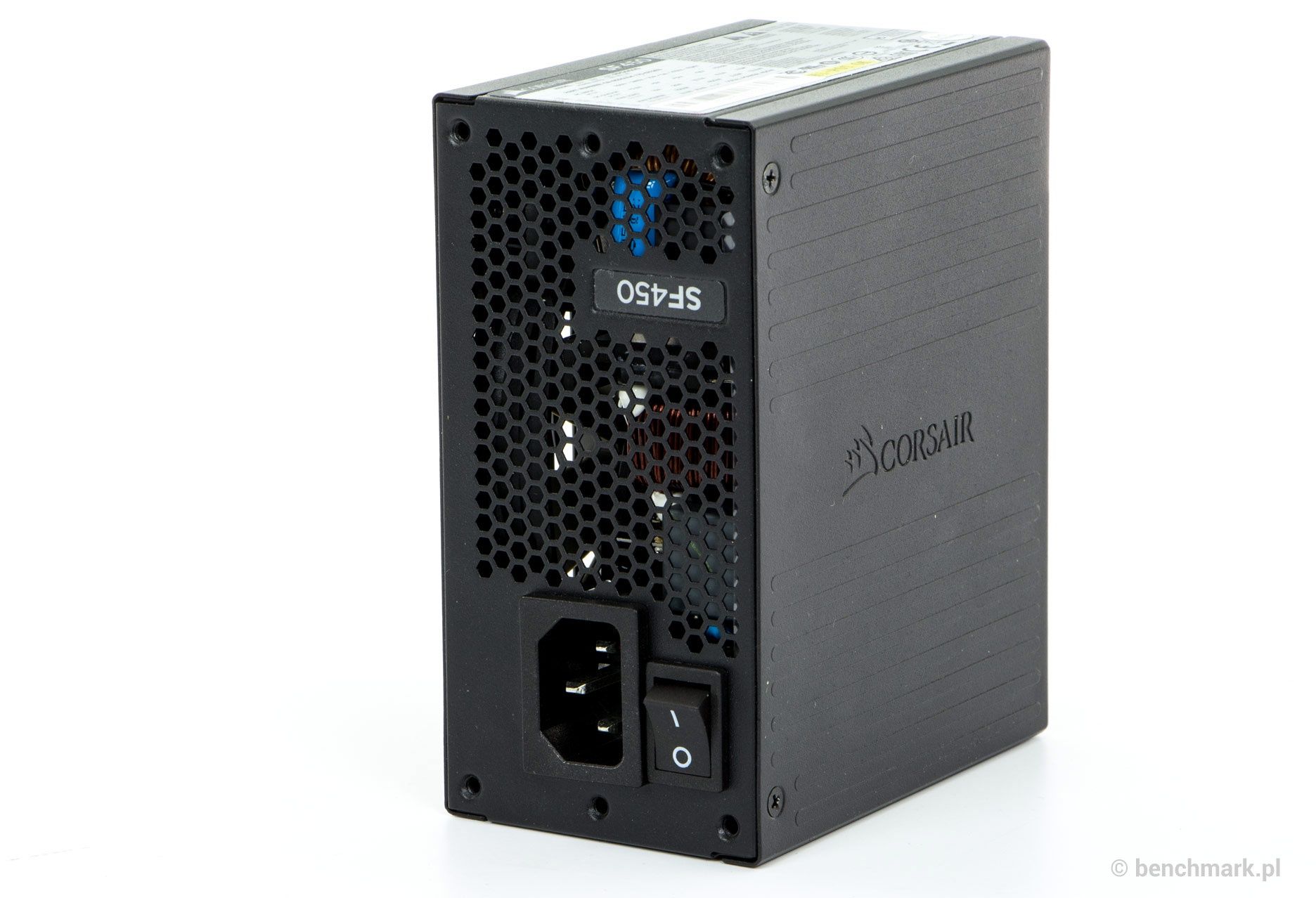

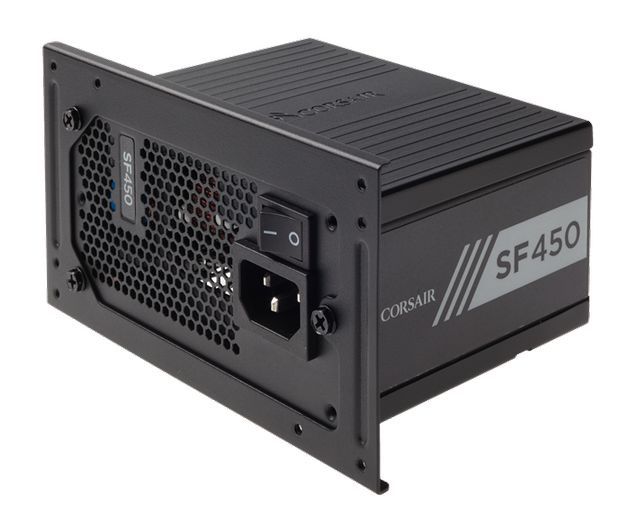

SF450 jest dużo mniejszy od standardowych modeli typu ATX. Na górze znalazł się 92-milimetrowy wentylator z drucianym grillem (bliżej przyjrzymy mu się w dalszej części artykułu), natomiast na spodzie znalazło się wytłoczone logo producenta.

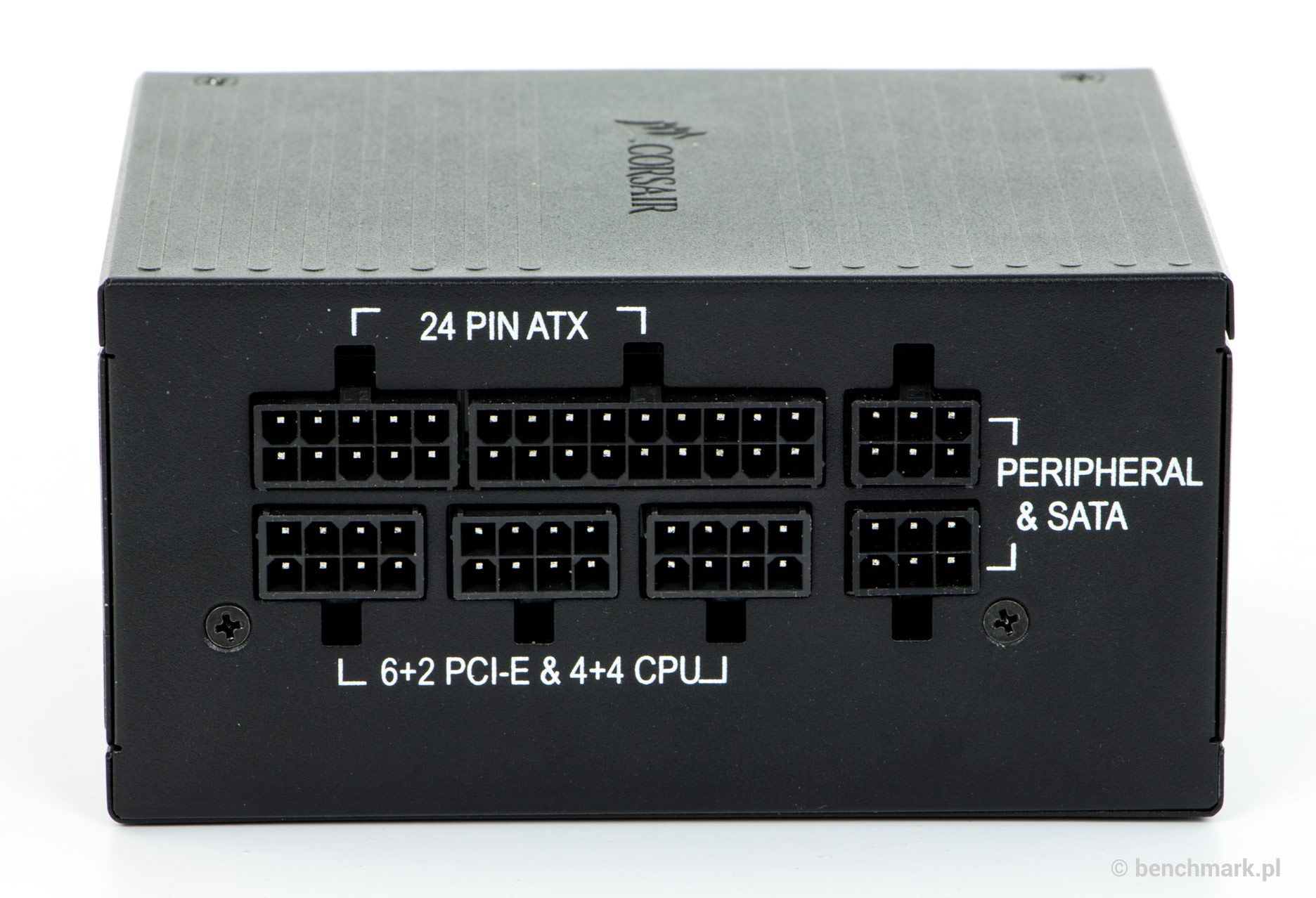

Mamy do czynienia z całkowicie modularną jednostką, więc na przedniej ściance umieszczono gniazda do wpięcia okablowania - do dyspozycji oddano następujące wiązki zasilające:

• ATX12V 20+4 pin - długość: 30 cm
• EPS12V 4+4 pin - długość: 40 cm
• PCI-E 6+2 pin - długość: 40 cm
• PCI-E 6+2 pin - długość: 40 cm
• 4x SATA – długość: 10 + 10 + 10 + 10 cm
• 4x MOLEX – długość: 10 + 10 + 10 + 10 cm

Okablowanie nie jest zbyt długie, aczkolwiek do mniejszych obudów powinno być w pełni wystarczające (a właśnie z myślą o takich obudowach powstały zasilacze SFX). Wtyczek jest odpowiednio dużo, aby zasilić nawet całkiem rozbudowaną konfigurację. Na pochwałę zasługuje również estetyka przewodów - wszystkie wiązki mają czarne, płasko ułożone przewody.

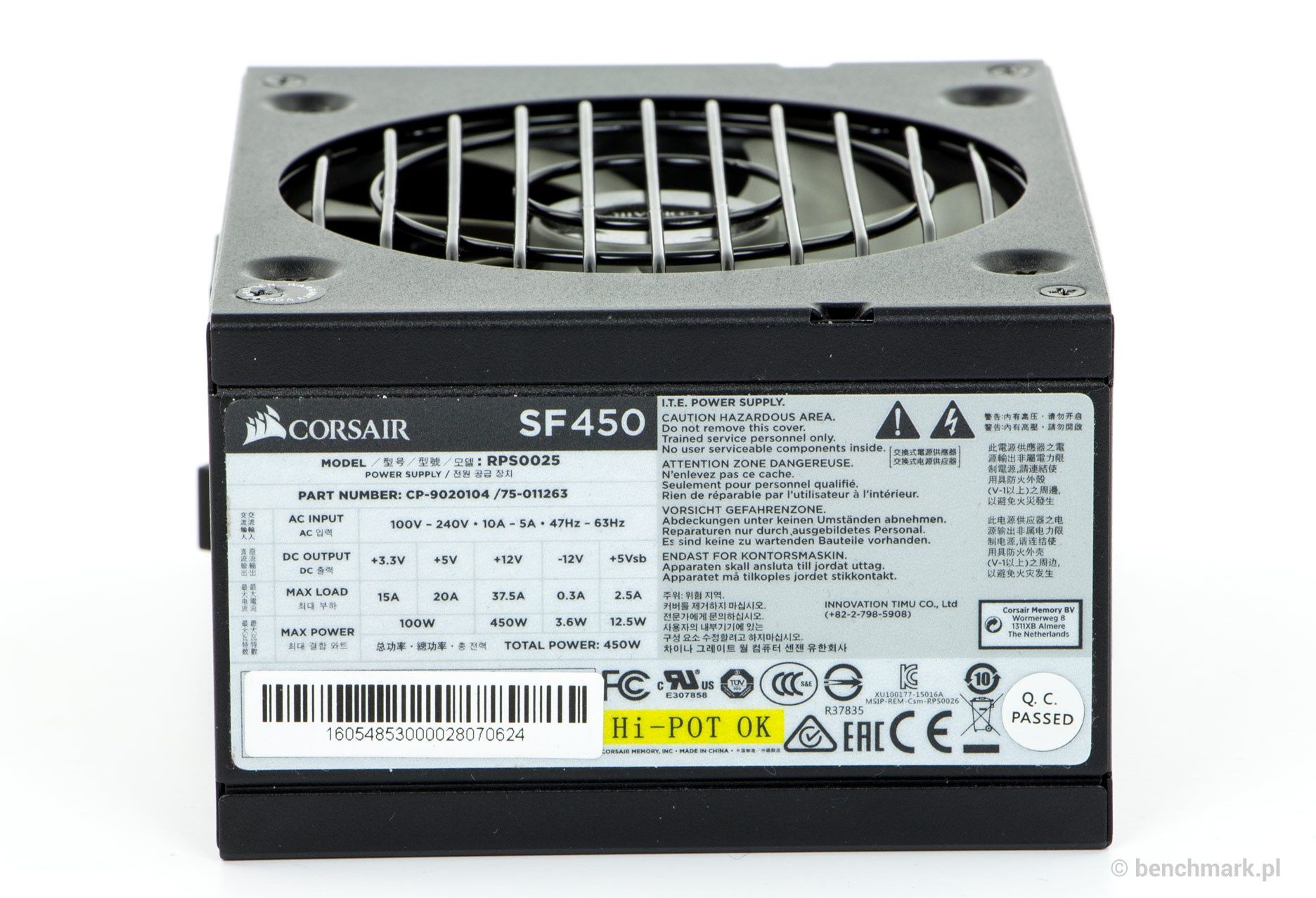

Całkowita obciążalność zasilacza to 450 W i tyle też maksymalnie może dostarczyć linia 12 V (37,5 A). W przypadku linii 3,3 i 5 V łączna obciążalność wynosi 100 W, natomiast mniej ważne linie -12 V i 5 Vsb mogą dostarczyć odpowiednio 3,6 i 12,5 W.

Corsair SF450 może pochwalić się bardzo wysoką sprawnością energetyczną, co też potwierdzono oficjalnym certyfikatem 80 PLUS Gold dla napięcia zasilającego 115 V (założenia dla napięcia 230 V też zostały spełnione, ale producent nie zdecydował się na taką certyfikację - powyżej możecie zobaczyć wyniki pomiarów sprawności).

Nie zapomniano też o zabezpieczeniach jednostki – wprawdzie na oficjalnej stronie producenta znajdziemy informację tylko o pięciu zabezpieczeniach, ale tak naprawdę jednostka ma ich sześć:

• nadprądowe (OCP) - zasilacz wyłączy się automatycznie, gdy prąd na liniach przekroczy limit określony przez normy ATX
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• temperaturowe (OTP) - zasilacz wyłączy się automatycznie, gdy temperatury przekroczą limit określony przez normy ATX
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego

Oprócz tego zasilacz jest zgodny z certyfikatami FCC, ICES, CE, UL, CUL, RCM, TÜV, CB, CCC, BSMI, EAC, RoHS, WEEE, RoHS (China) i KC.

Na kolejnych stronach przyjrzymy się zasilaczowi od środka, a także sprawdzimy jak wypada pod względem efektywności energetycznej i stabilności napięć zasilających.

W tej części artykułu zaglądamy do wnętrza zasilacza i opisujemy zastosowane elementy elektroniczne. Warto jednak pamiętać, że jego obudowa została zabezpieczona plombą, a jej zerwanie jest tożsame z utratą gwarancji. Z uwagi na bezpieczeństwo nie polecamy jej otwierać, natomiast osoby nieznające się na elektronice śmiało mogą ominąć ten rozdział.

Model SF450 został wyprodukowany przez firmę Great Wall – ta sama konstrukcja została wykorzystana również w mocniejszej wersji SF600.

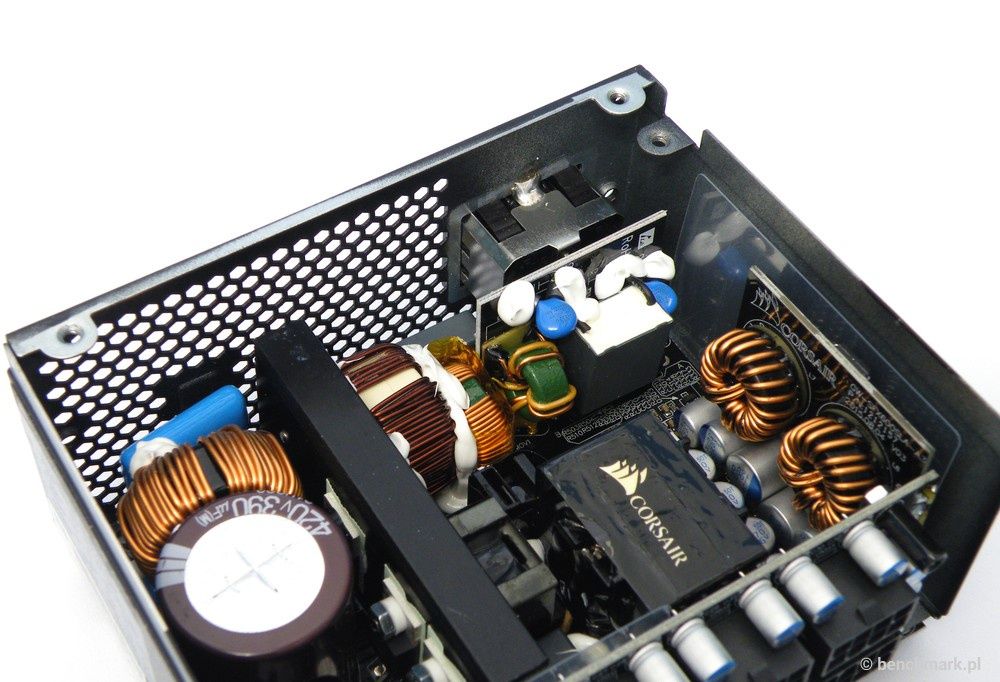

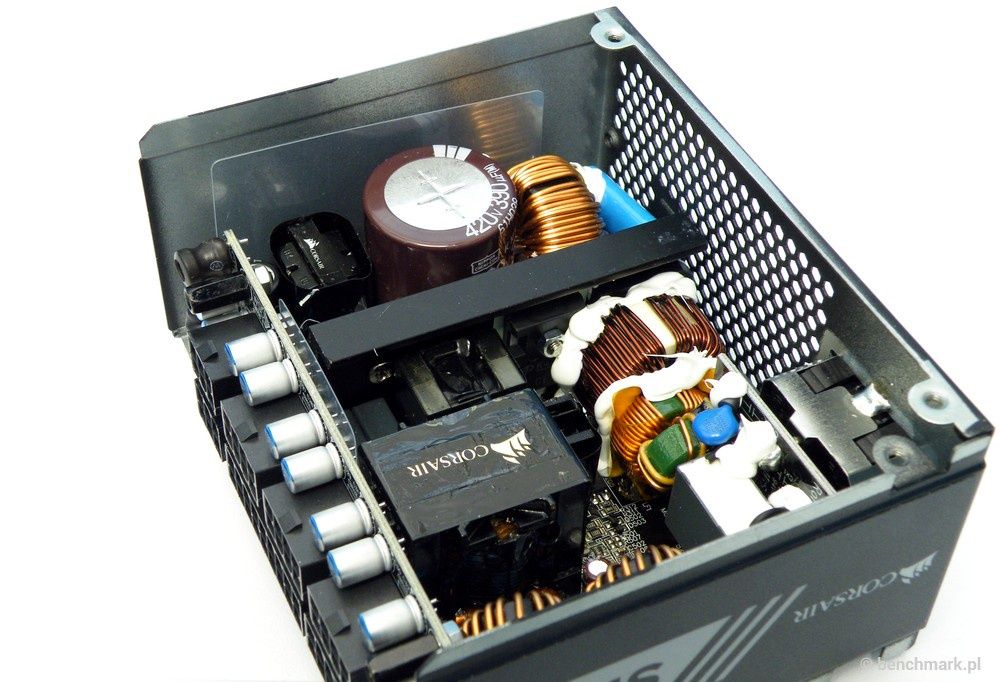

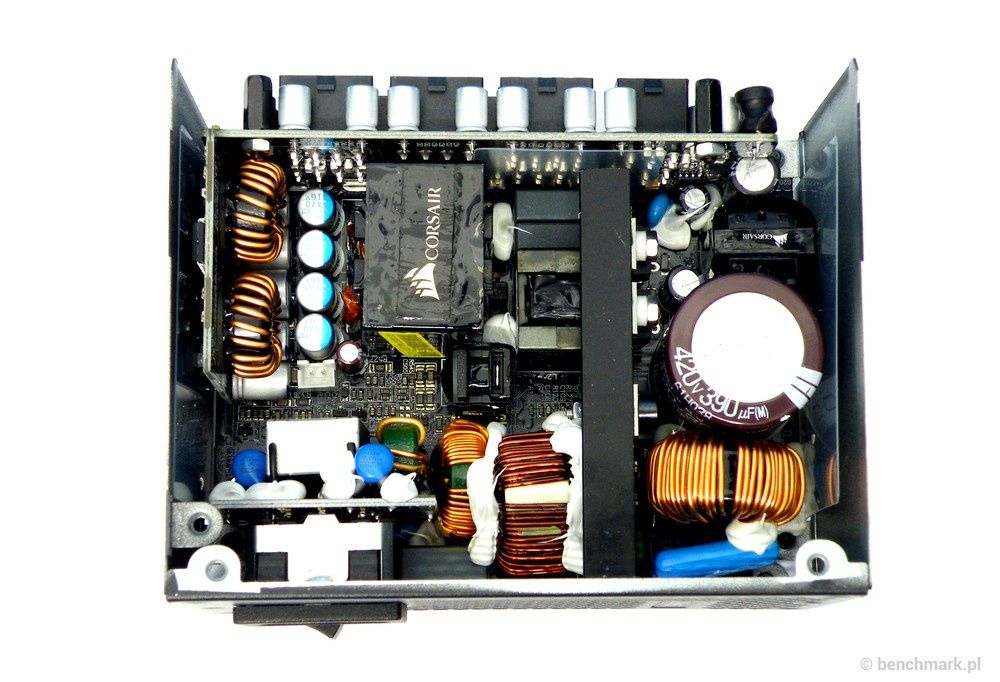

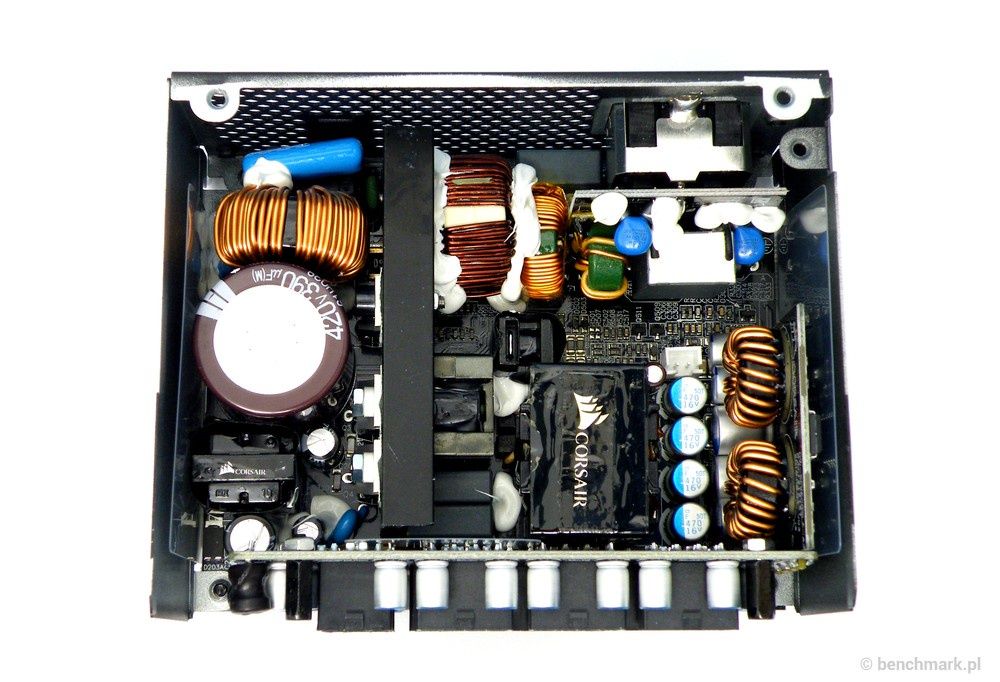

Zasilacz jest naprawdę mały, więc konieczne było bardzo gęste upakowanie podzespołów (część z nich dodatkowo usztywniono klejem). Pod względem jakości wykonania nie mamy żadnych uwag.

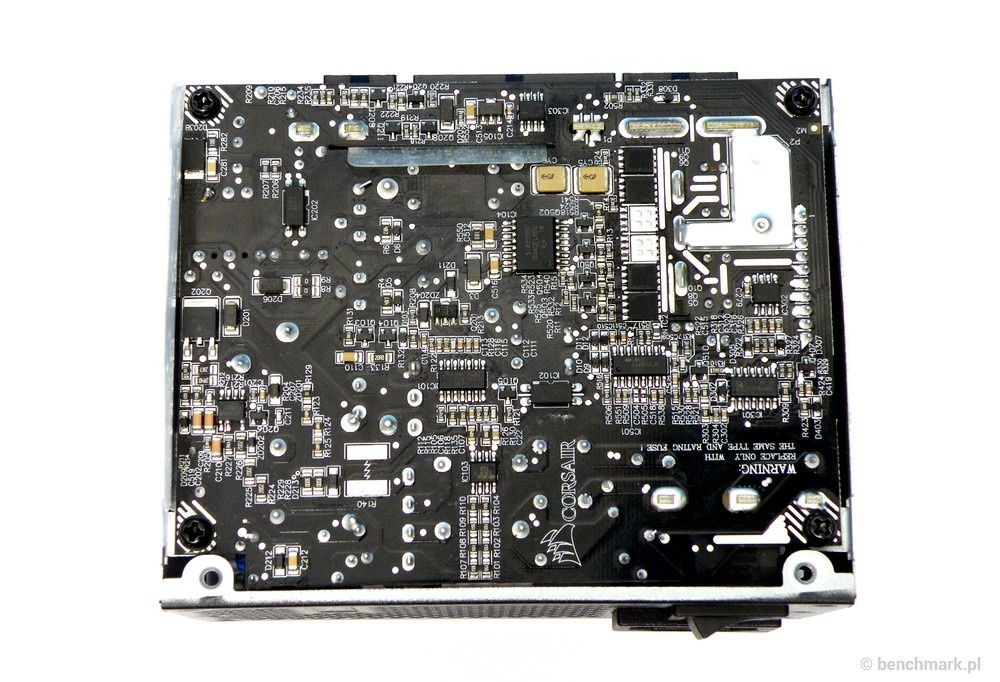

Warto również wspomnieć, że część elementów elektronicznych przeniesiono na dodatkowe płytki drukowane lub rewers głównego PCB – są to m.in. tranzystory odpowiedzialne za linię 12 V, które przy mocniejszym obciążeniu potrafią się solidnie rozgrzać, więc spodnia część obudowy pełni tutaj również rolę radiatora.

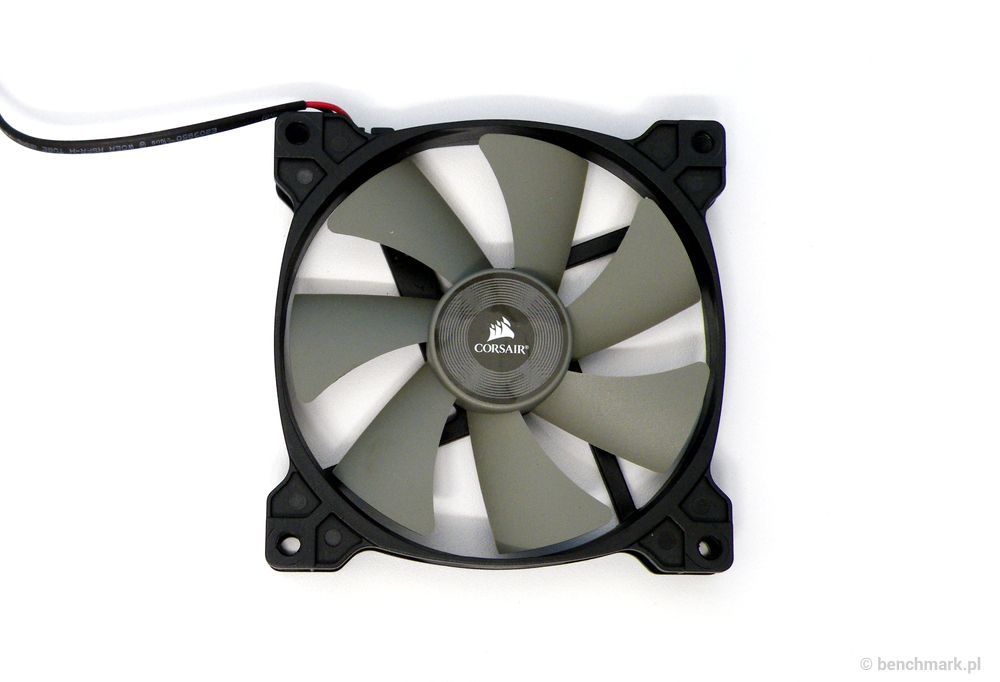

Z uwagi na mocno ograniczone miejsce w obudowie, producent zdecydował się na zastosowanie smukłego, 92-milimetrowego wentylatora Corsair NR092L z łożyskiem typu rifle o współczynniku MTBF na poziomie 100 000 godzin.

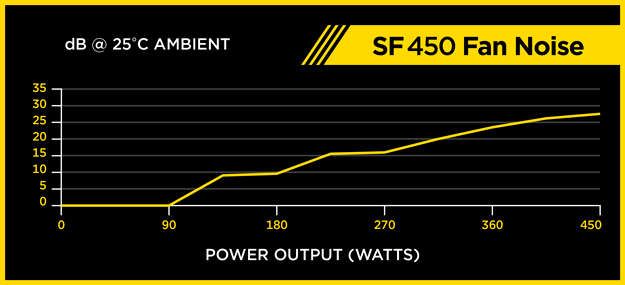

Maksymalna prędkość obrotowa zastosowanego wentylatora wynosi 2750 RPM, ale dodatkowo mamy tutaj do czynienia z technologią Zero RPM – oznacza to zatem, że przy mniejszym obciążeniu (do 20% mocy znamionowej zasilacza) wentylator pozostaje wyłączony i nie generuje żadnego hałasu, a następnie, wraz ze wzrostem obciążenia, stopniowo zwiększa swoje obroty maksymalnie do około 2000 RPM.

Tak przynajmniej wygląda teoria, ale w praktyce wentylator może się włączyć dopiero przy dłuższym obciążeniu - w naszym przypadku było to dopiero 30 minut wytężonej pracy w 3DMarku. Nawet przy wysokich obrotach wentylator zachowywał wysoką kulturę pracy.

Etap filtrowania zaczyna się od dwóch filtrów EMI, które mają za zadanie odfiltrować zakłócenia z sieci. Część elementów (dwa kondensatory typu Y, jeden typu X i cewkę) przeniesiono jednak na małą płytkę drukowaną przymocowaną do gniazda sieciowego.

Następnie, już na głównym laminacie, znalazł się warystor MOV i mostek prostowniczy przymocowany do podłużnego radiatora (został on zasłonięty przez cewkę, więc nie byliśmy w stanie odczytać jego oznaczenia). Za radiatorem umieszczono też przekaźnik i termistor NTC, które zabezpieczają jednostkę przed wysokimi prądami rozruchowymi.

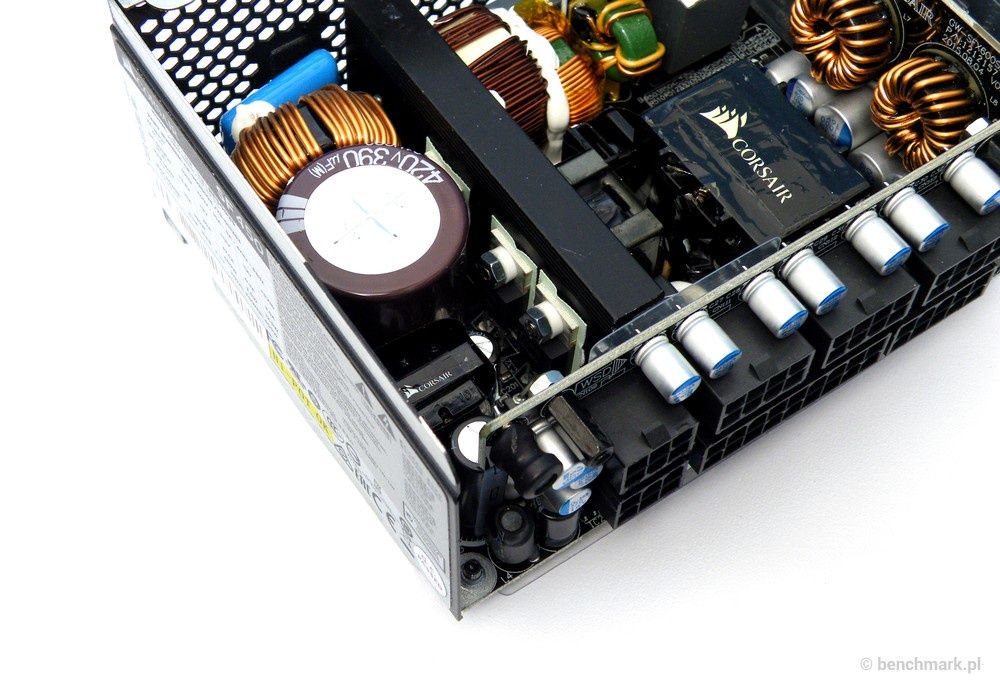

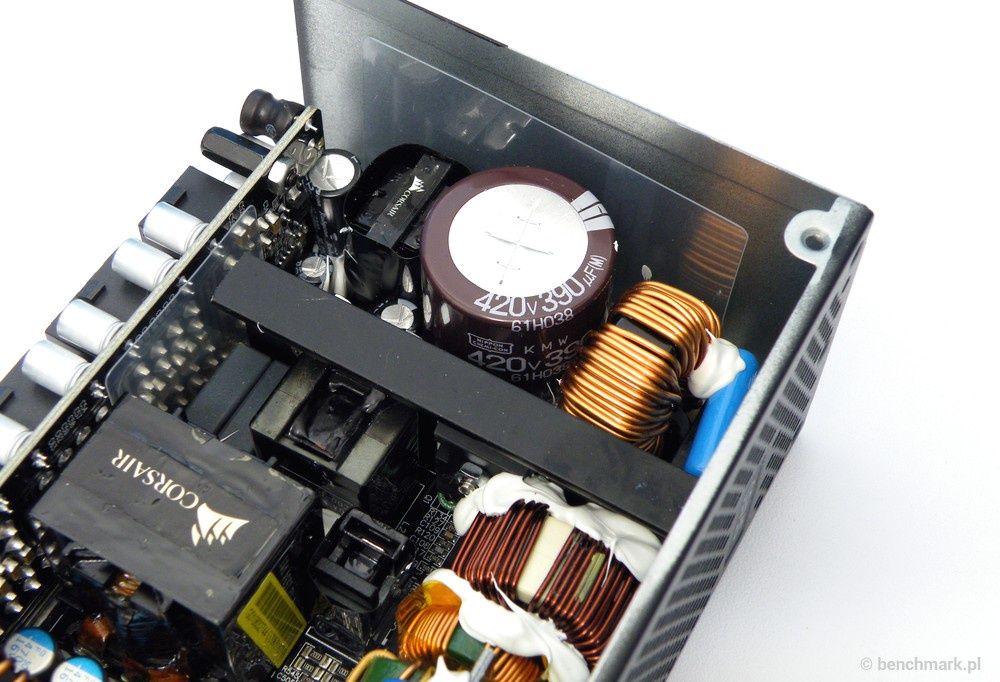

Główny kondensator wyprodukowała firma Nippon Chemi-Con – jest to model z serii KMW o napięciu 420 V, pojemności 390 µF i wytrzymałości do 105 stopni Celsjusza. Za aktywny układ PFC odpowiada tranzystor Alpha & Omega AOK42S60 i dioda Schottky'ego CREE C3D04060A (obydwa elementy przymocowano do tego samego radiatora, a także kontrolery Champion CM6500UNX i CM03X – obydwa umieszczono na rewersie laminatu.

Z kolei za przełączanie odpowiadają dwa tranzystory Fairchild FCP104N60F (też przymocowane do głównego radiatora) - działają one w topologii półmostu w połączeniu z układem rezonansowym LLC (kontrolę sprawuje tutaj układ Champion CM6901X umieszczony na rewersie PCB).

Corsair SF450 wykorzystuje prostownik synchroniczny. Za regulację szyny 12 V odpowiadają wcześniej wspomniane cztery tranzystory Alpha & Omega AON6590 - umieszczono je na odwrocie laminatu, a spód obudowy pełni rolę radiatora (producent zastosował grubą tutaj podkładkę termoprzewodzącą).

Filtrowaniem napięć zajmują się polimerowe kondensatory Nippon Chemi-Con i kilka sztuk elektrolitycznych Rubycon.

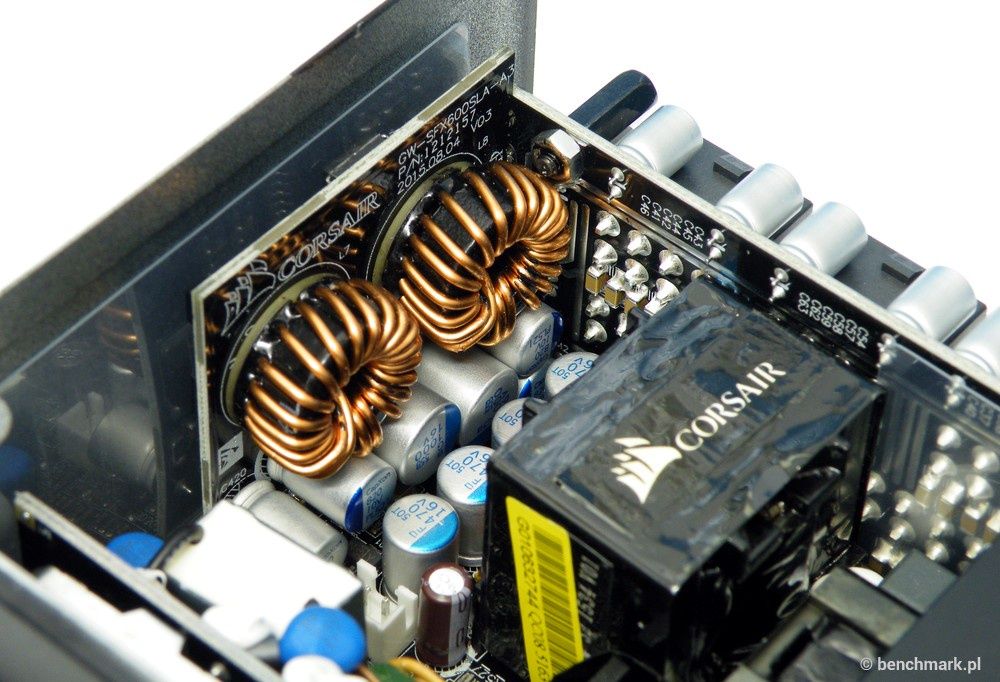

Na pionowej płytce drukowanej umieszczono konwertery DC-DC, które odpowiadają za linie 3,3 i 5 V – producent zastosował tutaj po dwa tranzystory Infineon BSZ040N04LS i kontroler ANPEC APW7159. Z kolei za filtrowanie napięć odpowiada kilka polimerowych kondensatorów marki CapXon.

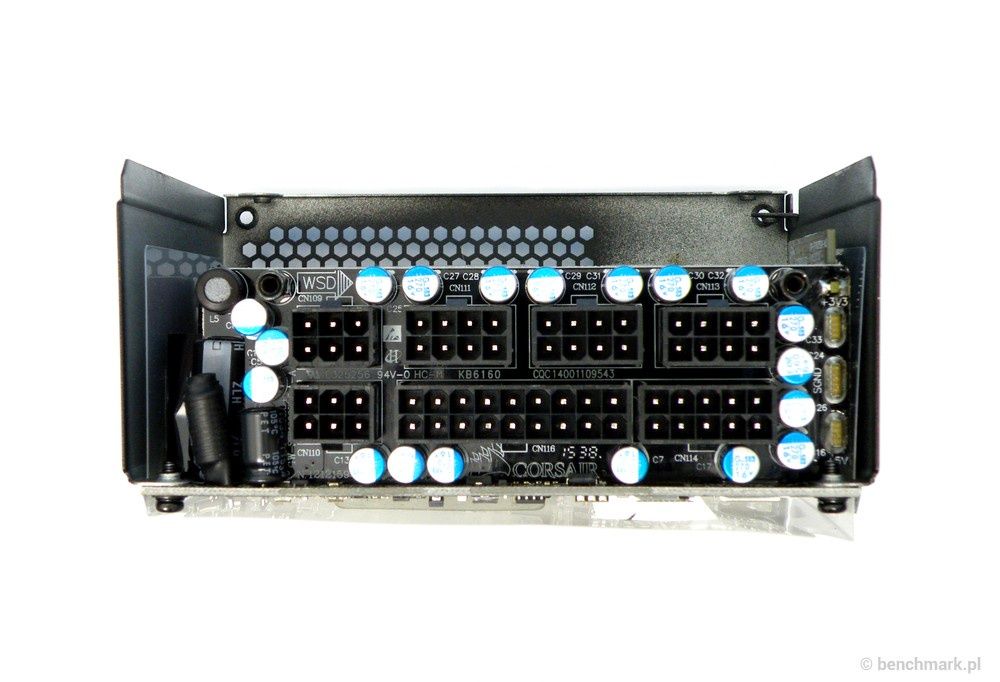

Gniazda do wpięcia modularnego okablowania przeniesiono na osobną płytkę drukowaną (umieszczono tutaj również kilkanaście polimerowych kondensatorów filtrujących.

[kontrolka produkt=intel-core-i5-6600 typ=top10new tytul="Intel Core i5 6600" opis="Intel Core i5-6600 to wydajny i nowoczesny procesor, który napędza naszą konfigurację do testowania zasilaczy."]

[kontrolka produkt=msi-z170a-tomahawk typ=top10new tytul="MSI Z170A Tomahawk" opis="Płyta MSI Z170A Tomahawk to podstawa naszej platformy testowej zasilaczy."]

[kontrolka produkt=asus-radeon-r9-290 typ=top10new tytul="ASUS Radeon R9 290 DirectCU II OC" opis="Karta graficzna ASUS Radeon R9 290 DirectCU II OC może nie zalicza się do najnowszych modeli, ale charakteryzuje się dużym poborem energii elektrycznej, więc świetnie nadaje się do obciążania zasilaczy."]

[kontrolka produkt=g-skill-ripjaws-4-ddr4-2x-4-gb-3000-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="2-kanałowy zestaw nowych pamięci DDR4 (w naszej platformie pracują z częstotliwością nominalną kontrolera pamięci - 2133 MHz)."]

[kontrolka produkt=wd-blue-320-gb typ=top10new tytul="WD Caviar Blue 320 GB (WD3200AAKS)" opis="Dysk WD Caviar Blue 320 GB wykorzystujemy w naszej platformie od dawna."]

[kontrolka produkt=corsair-sf450 typ=top10new tytul="Corsair SF450 450 W" opis="Testowany przez nas zasilacz."]

[kontrolka produkt=microsoft-windows-8-1-64-bit-o typ=top10new tytul="Microsoft Windows 8.1 64 bit " opis="Nasza konfiguracja sprzętowa działa pod obsługą systemu operacyjnego Windows 8.1 64-bit"]

• AMD Radeon Software Crimson Edition 16.3 Beta

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy dla pięciu scenariuszy, które są typowe podczas użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC Media Player
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT i aplikacji MSI Kombustor. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

Bardzo wysoka sprawność energetyczna przełożyła się na świetne wyniki w teście poboru energii elektrycznej - prawie w każdym scenariuszu Corsair SF450 plasuje się w czołówce naszego zestawienia (jedynie w spoczynku poradził sobie stosunkowo słabo).

Podobnie wygląda sytuacja przy maksymalnym obciążeniu procesora i/lub karty graficznej - SF450 we wszystkich trzech testach wypadł znakomicie. Certyfikat 80 PLUS Gold w końcu do czegoś zobowiązuje.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Dobra jakość zastosowanych komponentów przełożyła się na stabilne napięcia zasilające - wprawdzie odczyty są minimalnie zawyżone, ale i tak są to jedne z lepszych wyników z jakimi do tej pory się spotkaliśmy.

Do tej pory firma Corsair skupiała się wyłącznie na zasilaczach typu ATX, ale niedawno postanowiła wejść również na rynek niszowych modeli SFX – debiut ten z pewnością można zaliczyć do udanych. Model SF450 charakteryzuje się bardzo dobrymi parametrami, a przy tym jest dostępny w akceptowalnej cenie.

Corsair SF450 to konstrukcja zaprojektowana z myślą o miniaturowych komputerach, niemniej jednak niestraszne są jej też wydajniejsze konfiguracje (bez problemu poradziła sobie z naszą platformą testową, której postrachem jest fabrycznie podkręcony Radeon R9 290). Zastosowane okablowanie jest w pełni modularne, a poszczeólne wiązki mają płasko ułożone przewody – cechy te z pewnością ułatwią montaż jednostki wewnątrz mniejszych obudów i późniejszą aranżację okablowania. Warto jednak pamiętać, że ze względu na długość niestety nie nadają się do większych obudów.

Pod względem jakości wykonania nie mamy niczego do zarzucenia – producent postawił na bardzo dobre komponenty, dzięki czemu możemy liczyć na wysoką sprawność energetyczną i stabilne napięcia zasilające. Dodatkowym atutem jest półpasywny system chłodzenia, więc przy mniejszym obciążeniu zasilacz nie generuje nawet najmniejszego hałasu. Wysoką jakość zasilacza potwierdza też długa, 7-letnia gwarancja producenta.

Z całą pewnością Corsair zaliczył udany debiut na rynku zasilaczy SFX

Niszowowość i niewielka konkurencja na rynku zasilaczy SFX niestety odbija się na cenie takich jednostek. Model Corsair SF450 kosztuje około 380 złotych, więc porównywalnie biorąc pod uwagę konkurencyjne modele z tego samego segmentu. Oczywiście na rynku można znaleźć też dużo tańsze modele SFX o mocy 400 – 500 W, ale z całą pewnością są to produkty niższej klasy i ze znacznie krótszą gwarancją.

Dobra propozycja jeżeli planujecie budowę minaiturowego i wydajnego komputera, ale do standardowych konstrukcji zdecydowanie lepiej wybrać zasilacz typu ATX – przy podobnych parametrach będzie on dużo tańszy.

• wysoka sprawność energetyczna (80 PLUS Gold)
• całkowicie modularne okablowanie
• bogaty komplet złączy (jak na moc i typ zasilacza)
• wentylator działający w trybie półpasywnym
• dobrej jakości komponenty
• stabilne napięcia zasilające
• bardzo długa gwarancja producenta (7 lat)

• zasilacze SFX są droższe od odpowiedników typu ATX
