D-Link DIR-868L - szybki termos

Gigabitowy standard 802.11ac ma być odpowiedzią na rosnące zapotrzebowanie na szybkie sieci bezprzewodowe. Oferowane przez producentów sprzętu sieciowego rozwiązania pozwalają na osiągnięcie większej szybkości przy jednoczesnym zachowaniu przystępnej ceny.

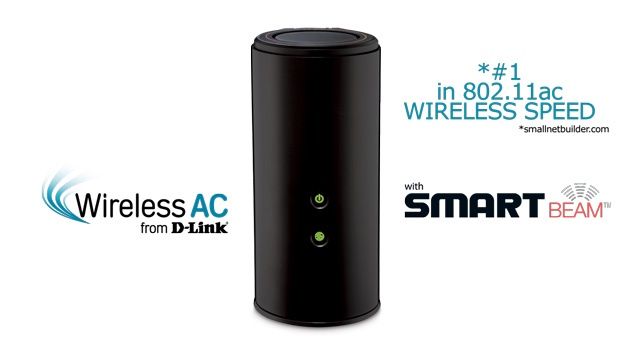

Czy te kryteria spełnia D-Link DIR-868L? Kolejny dość nietypowy router oferujący najszybszą dostępną obecnie prędkość standardu 802.11ac. Patrząc na router D-Linka zastanawialiśmy się jak jednym słowem określić jego niecodzienny i oryginalny kształt. Cylinder, walec? A może termos? Nie będzie to do końca sprawiedliwe określenie choć najnowsza rodzina produktów D-Linka przybrała dość nietypowe jak na routery kształty. Walcowate konstrukcje modeli DIR-845L, DIR-860L czy DIR-865L sprawiają, że router bez cienia wątpliwości może stać się elementem przestrzeni domowej i nie musi być chowany do szafki czy wciskany w kąt. Nie będzie on co prawda ozdobą salonu czy pokoju jednak w odróżnieniu od konstrukcji z wystającymi antenami jest bardziej minimalistyczny i choć to trochę dziwne nie rzuca się oczy. Cylindryczna konstrukcja nie jest jednak nowością. Została zaprezentowana już w 2011 roku przy okazji wprowadzenia na rynek urządzenia DAP-1525. Ten dość nietypowy wzór miał nie tylko być atrakcyjnym rozwiązaniem pod względem wyglądu ale przede wszystkim lepiej wspierać technologię SmartBeam oraz obsługę wielokierunkowych anten, które kierują sygnał bezpośrednio do urządzeń a nie rozsyłając go wokół. W tą koncepcję wpisuje się także najnowsze i najszybsze rozwiązanie D-Linka model DIR-868L również wyposażony w technologię SmartBeam. Porównując urządzenie do innych routerów oprócz kształtu D-Link wyróżnia się większymi rozmiarami - walcowaty kształt schodzący się ku tyłowi to blisko 100 milimetrów średnicy i ponad 200 wysokości. Router posiada jeszcze większe wymiary niż jego wolniejszy odpowiednik - DIR-860L.

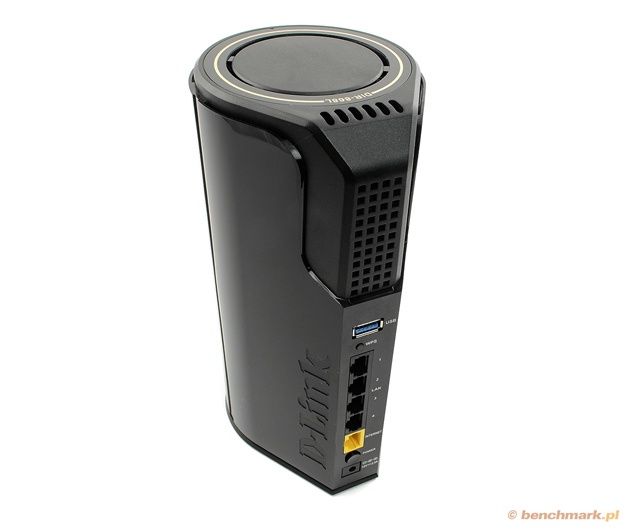

Konstrukcja w całości wykonana jest z czarnego tworzywa. Błyszcząca frontowa część została wyposażona jedynie w dwie podświetlane na zielono ikony. Tylny wydłużony panel stanowi miejsce dla 4-portowego gigabitowego przełącznika sieciowego (opartego na układzie BCM4708X) oraz gniazda WAN o tej samej prędkości. Router działa pod kontrolą SoC z dwurdzeniowym układu obliczeniowego ARM Broadcom BCM4708X 800 MHz oraz 128 MB flash i tyleż samo pamięci RAM. Jak już wspomnieliśmy na początku DIR-868L to obecnie najmocniejsza jednostka jeśli chodzi o obsługę sieci bezprzewodowej zarówno w standardzie 802.11n jak i 802.11ac należąca do grupy urządzeń AC1750. Mamy zatem do dyspozycji sieć WiFi 802.11n 3x3 (3 anteny wewnętrzne) opartą o układ Broadcom BCM4431 i pracującą z prędkością do 450 Mbps. Z kolei 1300-megabitowe połączenie w standardzie 802.11ac (3x3) działą dzięki układowi Broadcom BCM4360.

Dodatkowo na tylnej ścianie obok przełącznika sieciowego producent wbudował port USB 3.0 a także sprzętowy wyłącznik zasilania i przycisk WPS. Spodnia część urządzenia zawiera otwór z przyciskiem do przywracania ustawień domyślnych oraz restartu routera. Dodatkowo na spodzie znajdziemy tabliczkę znamionową z podstawowymi informacjami sieciowymi. Ciekawostką jest obecność dwóch otworów montażowych pozwalających na przytwierdzenie routera do ściany.

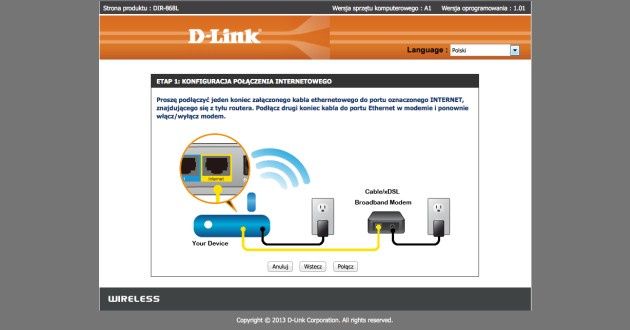

Proces konfiguracji i podłączania routera D-Link do sieci LAN jest bardzo prosty. Odbywa się na takiej samej zasadzie jak innych routerów. Port WAN podłączamy do modemu kablowego lub gniazda operatora ISP, z kolei do portu LAN podłączamy komputer, który posłuży do konfiguracji routera. Urządzenie pozwala również na bezprzewodowe połączenie (nazwy sieci WiFi oraz hasło dostępne są na tabliczce zmamionowej routera). Uruchomiony serwer DHCP w DIR-868L przydzieli adres IP z klasy 192.168.0.0/24. Ułatwieniem konfiguracji jest również obsługa Bonjour i automatyczne wykrycie usług routera - m.in. interfejsu konfiguracyjnego WWW, przez który odbywa się konfiguracja. D-Link powoli odchodzi od dodatkowych kreatorów i narzędzi na rzecz jednego i według mnie sensownego mechanizmu konfiguracji przy wykorzystaniu przeglądarki internetowej. Co ciekawe router możemy także ustawić (przynajmniej jego podstawowe parametry) przy pomocy mobilnej aplikacji QRS Mobile.

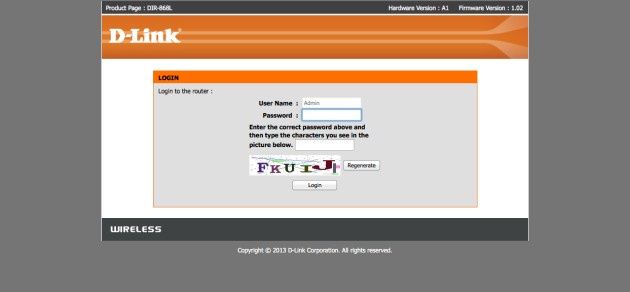

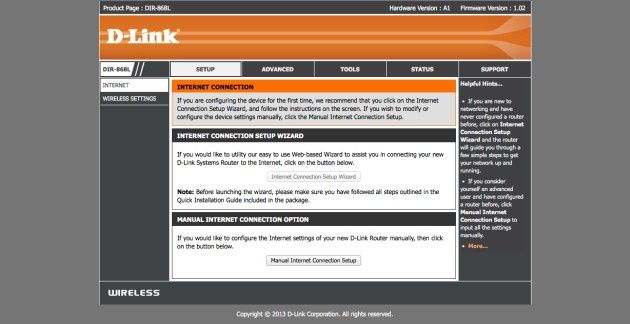

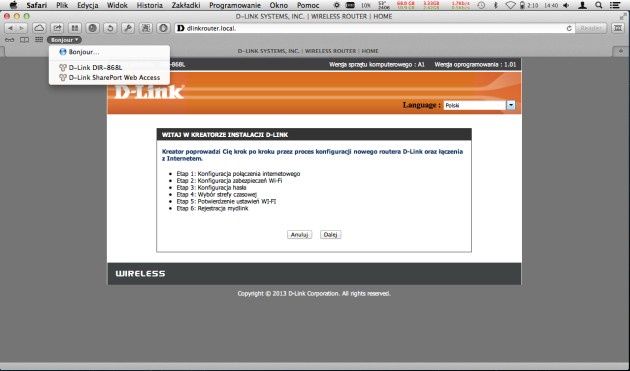

W przypadku wykorzystania graficznego interfejsu WWW pozostaje nam do przejścia kilkuetapowy kreator.

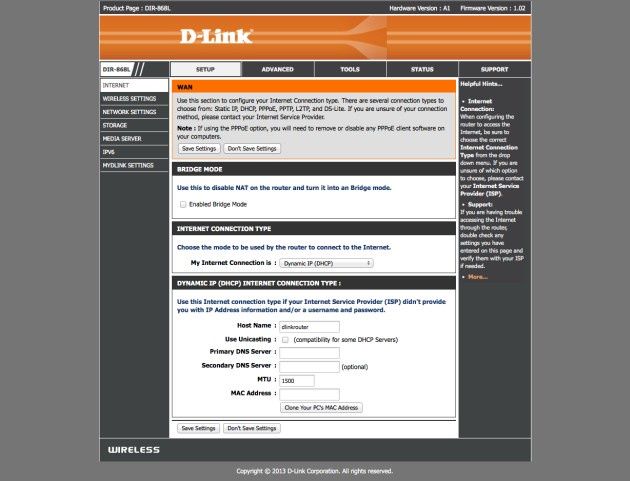

Jeśli w sieci WAN posiadamy specyficzny typ połączenia to nic nie stoi na przeszkodzie pominięcie kreatora i skonfigurowanie routera ręcznie. Nie jest to proces trudny jednak warto mieć na uwadze, że D-Link DIR-868L posiada anglojęzyczny interfejs WWW pomimo polskiego kreatora. W przypadku łącza WAN router oferuje niemal wszystkie niezbędne mechanizmy łączności internetowej. Oprócz statycznego i dynamicznego adresowania IP producent przygotował także obsługę PPPoE, połączeń VPN PPTP oraz L2TP a także połączeń DS Lite. Oczywiście mówimy tu o połączeniach przy użyciu protokołu IPv4. Jednak jak na porządny router przystało DIR-868L pozwala także na zestawienie połączenia WAN poprzez protokół IPv6 z użyciem statycznego i dynamicznego IP, PPPoE czy tuneli IPv6 w IPv4.

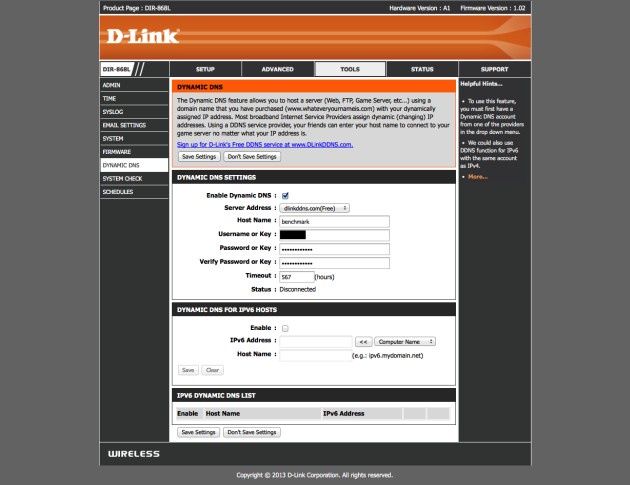

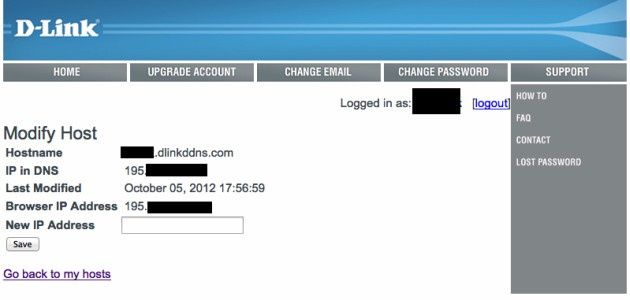

Jeśli posiadamy zmienny publiczny adres IP i korzystamy z usług routera czy sieci LAN na zewnątrz to warto zerknąć w zakładkę Tools - Dynamic DNS. Opcje tam zawarte pozwalają na skorzystanie z usług operatorów DDNS i nadanie przyjaznej nazwy domenowej zamiast wykorzystywania adresu IP. Producent pozwala na obsługę dyndns oraz własnej usługi DLinkDDNS.

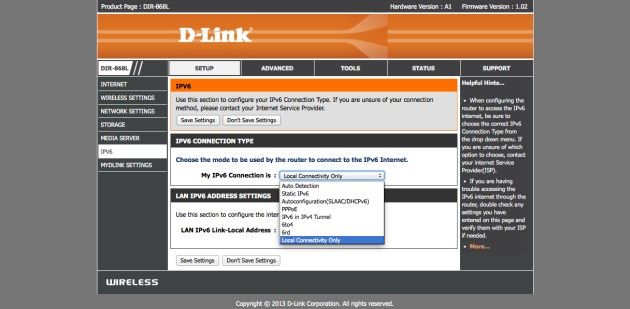

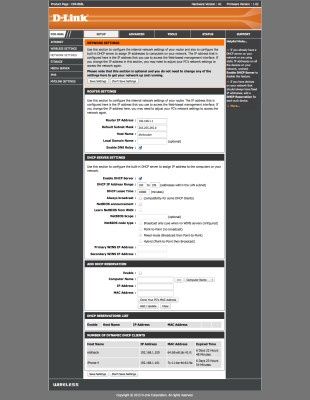

D-Link DIR-868L wyposażony został także w obsługę protokołu IPv6 po stronie sieci LAN, którą znajdziemy w zakładce IPv6. Natomiast obsługa sieci lokalnej z wykorzystaniem protokołu IPv4 została umieszczona w zakładce Network Settings. Oprócz typowych parametrów i ustawień jak adresacja IP, maska czy brama router posiada dość bogatą paletę ustawień dotyczącą serwera DHCP (także ze statyczną rezerwacją adresów) czy obsługi sieci lokalnej z rozgłaszaniem NetBIOS i obsługą serwerów WINS.

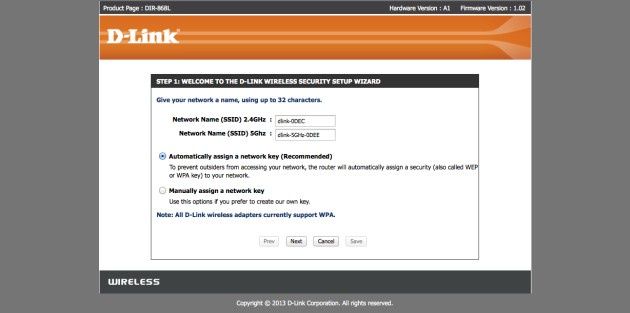

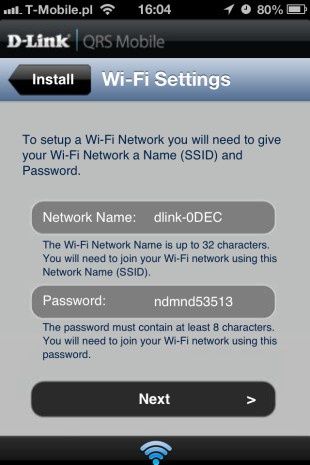

Podobnie jak w przypadku łącza WAN konfiguracja sieci WiFi została oparta o prosty kreator. Użytkownicy, którzy chcą samodzielnie skonfigurować sieci bezprzewodowe mogą to zrobić poprzez opcję Manual Wireless Connection Setup. W tym przypadku będziemy mieli pełen wpływ na ustawienia i funkcjonowanie sieci bezprzewodowej.

D-Link DIR-868L obsługuje zarówno pasmo 2,4 GHz jak i 5 GHz. Dlatego też zakłada Wireless Settings została podzielona na dwie sekcje - oddzielnie dla każdej częstotliwości. Oprócz typowych ustawień jak SSID, ustawienia długości pasma kanału D-Link oferuje jeszcze kilka innych ciekawych możliwości. Jedną z nich jest możliwość czasowego włączenia lub wyłączenia sieci WiFi, ustawienie trybu pracy i obsługi klientów w zależności od standardu 802.11abgn/ac oraz aktywacji funkcji ukrywania nazwy SSID sieci. Ciekawą opcją jest możliwość aktywowania automatycznego doboru kanału w zależności od sieci obecnych w pobliżu.

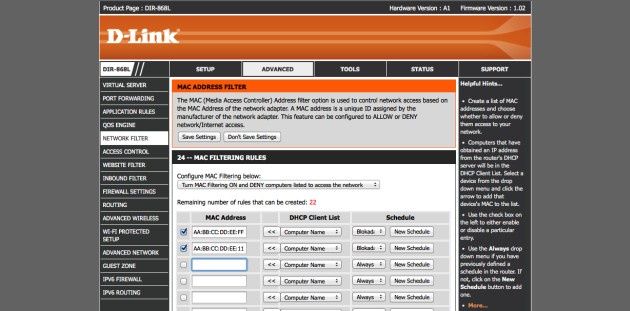

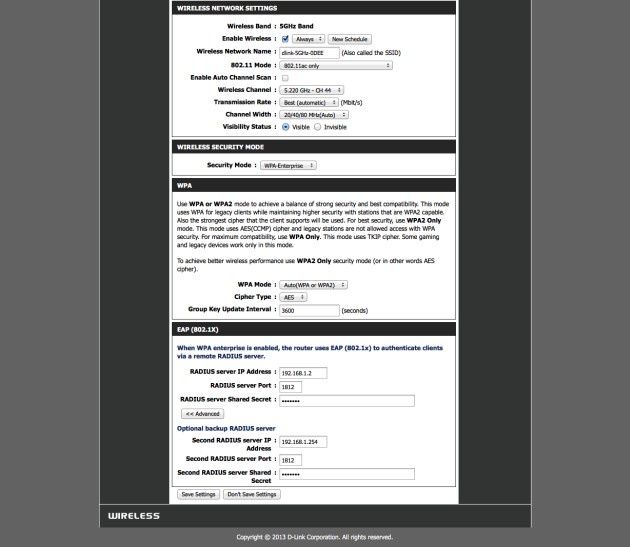

Router oferuje wszystkie mechanizmy zabezpieczeń stosowane w sieciach WiFi. Oprócz możliwości ustawienia filtrowania adresów MAC dla częstotliwości 2,4 GHz możemy stosować zabezpieczenia WEP 64 oraz 128 bit, WPA-Personal (WPA2 oraz WPA z szyfrowaniem TKIP oraz AES). Router współpracuje także z użyciem szyfrowania WPA-Enterprise i protokołem 802.1x do autoryzacji klientów na serwerze RADIUS. W przypadku 5 GHz mamy do dyspozycji WPA/WPA2 w wersji Personal i Enterprise.

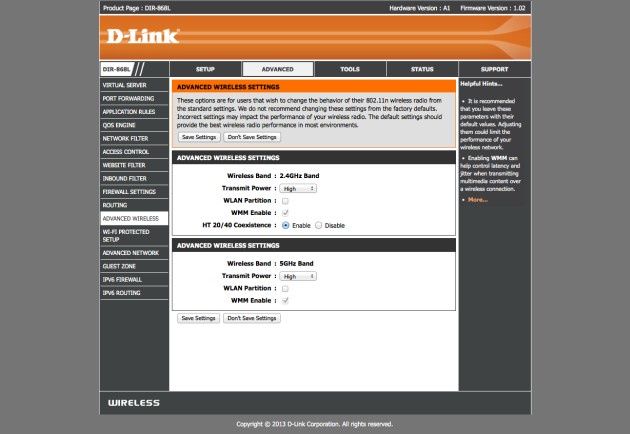

Nieco więcej zaawansowanych funkcji ustawimy w zakładce Advanced Wireless. Możemy tu skonfigurować moc nadawania, izolowanie klientów WiFi czy też aktywację WMM.

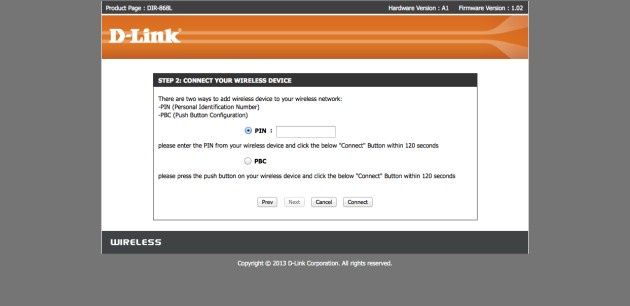

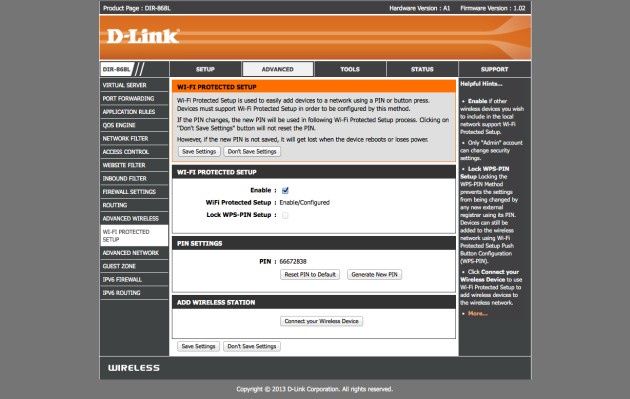

Ułatwieniem konfiguracji i podłączania klientów WiFi do sieci bezprzewodowej jest mechanizm WPS (Wi-Fi Protected Setup). Pozwala on na zestawienie bezpiecznego szyfrowanego połączenia bez konieczności znajomości konfiguracji sieci czy np. hasła i zabezpieczeń. Mechanizm WPS oferuje kilka mechanizmów łączności: PIN - zestawienie połączenia następuje po wpisaniu odpowiedniego kodu na kliencie, Push button connect (PBC) - połączenie jest zestawiane poprzez naciśnięcie na routerze przycisku WPS a następnie w ciągu kilkudziesięciu sekund naciśnięcie przycisku na kliencie, dwie ostatnie metody - NFC oraz metoda klucza USB (przenosimy ustawienia WiFi z routera na komputer przy użyciu nośnika USB) są mniej popularne. W przypadku DIR-868L mamy do dyspozycji dwa pierwsze sposoby: PIN oraz PBC. Jeśli router będzie znajdował się w miejscu gdzie dostęp do niego ma wiele osób to ze względów bezpieczeństwa możemy wyłączyć mechanizm WPS lub np. wygenerować nowy kod PIN. Te czynności wykonamy w zakładce Advanced - WiFi Protected Setup.

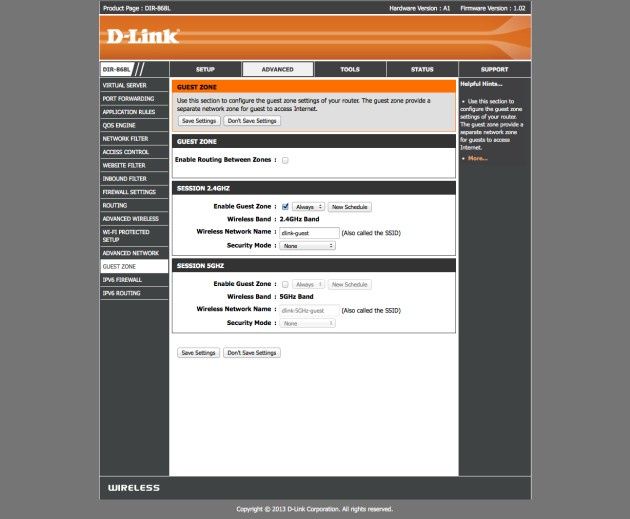

Ciekawą funkcją; choć ukrytą w opcjach Advanced; jest możliwość utworzenia sieci gościnnej. Funkcjonalność ta jest dostępna zarówno dla częstotliwości 2,4 jak i 5 GHz. Sieć gościnna - Guest Zone pozwala na wydzielenie odrębnych sieci bezprzewodowych np. dla osób odwiedzających nasze biuro lub mieszkanie. Dzięki temu umożliwiamy obcym klientom dostęp do internetu bez konieczności podawania danych uwierzytelniających naszej sieci WiFi. Dodatkowo router pozwala także na blokadę dostępu do zasobów naszej sieci LAN. Odbywa się to poprzez deaktywację opcji: Enable Routing Between Zones. Podobnie jak w przypadku sieci produkcyjnej również sieć gościnną można oprzeć o harmonogramy, np. sieć gościnna jest aktywowana tylko i wyłącznie w godzinach pracy naszego biura.

Jeśli rzucimy okiem na ogólną specyfikację techniczną D-Linka DIR-868L to łatwo zauważymy, że jest to rozwiązanie przeznaczone dla osób, które od routera wymagają nie tylko podstawowych możliwości sieci LAN czy WiFi. Producent wyposażył D-Linka w zaawansowane mechanizmy umożliwiające pełną konfigurację urządzenia do potrzeb współpracy urządzeń w sieci domowej jak również w internecie. Wspomnieliśmy już o obsłudze protokołu IPv6 po stronie WAN. Co ciekawe również w sieci lokalnej router obsługuje najnowszy protokół komunikacyjny. Poza tym producent przygotował bardzo rozbudowany mechanizm przekierowania portów oraz dostępu z zewnątrz sieci. Mowa tu o mechanizmach Virtual Server pozwalających na przekierowanie dowolnego portu publicznego na prywatny. Główne typy przekierowań mamy dostępne z listy rozwijalnej. Na podobnej zasadzie działa przekierowanie portów - Port Forwarding - tu zasada przekierowania jest prostsza - port przekierowywany jest jeden do jednego - ten sam port publiczny na ten sam port lokalny. Dodatkowo producent przygotował bogatą bazę predefiniowanych przekierowań, które można wybrać z listy. Z kolei w zakładce Application Rules została ukryta funkcja port triggering. Pozwala ona na czasowe otwieranie zakresu z portów dla dowolnego typu komunikacji i z dowolnego komputera hosta w sieci LAN. Wszystkie typy przekierowań zostały dodatkowo wzbogacone o możliwość ustawienia harmonogramów dla poszczególnych ustawień. Dla każdego z typów producent przewidział możliwość zastosowania do 24 różnych ustawień.

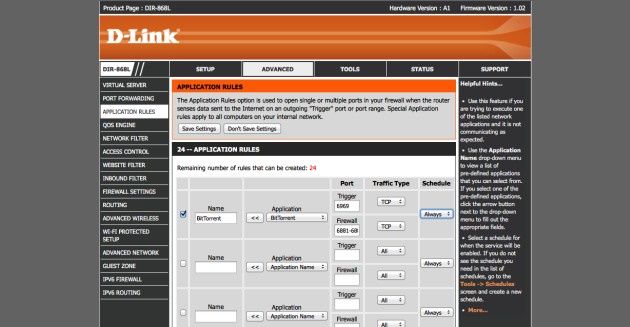

D-Link posiada również dość mocno rozbudowany mechanizm zapory sieciowej (SPI oraz NAT), dostępu do sieci LAN i kontrolowania ruchu internetowego. Jedna z podstawowych opcji to Network Filter. pozwala ona na zdefiniowanie listy hostów na podstawie ich unikalnych adresów MAC, które będą mogły lub nie będą mogły łączyć się do sieci lokalnej. Jest to ciekawe rozwiązanie pozwalające na przykład na zabezpieczenie się przed podłączeniem do naszej sieci przypadkowego klienta. Filtrowanie adresów MAC jest mechanizmem prostym do obejścia jednak w znacznym stopniu może utrudnić dostęp do naszej sieci.

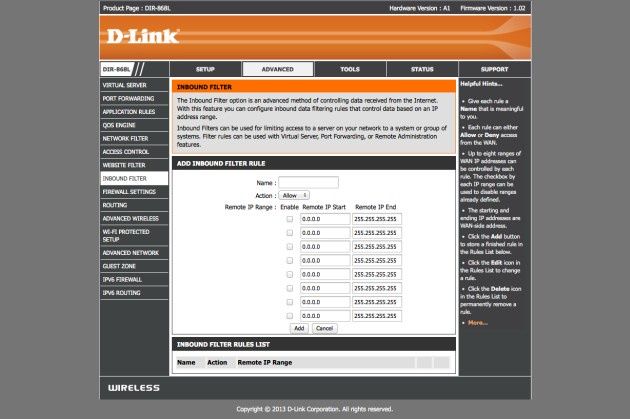

Kolejnym składnikiem systemu bezpieczeństwa jest Inbound filter pozwala on na utworzenie reguł dostępu do naszej sieci LAN określonych hostów z sieci internet. Funkcja doskonale sprawdzi się w połączeniu z funkcjami Virtual Server oraz przekierowaniem portów. Dzięki niej możemy utworzyć reguły dostępowe dla hostów zewnętrznych.

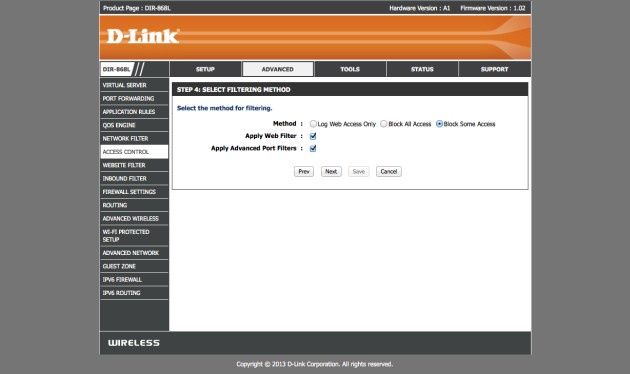

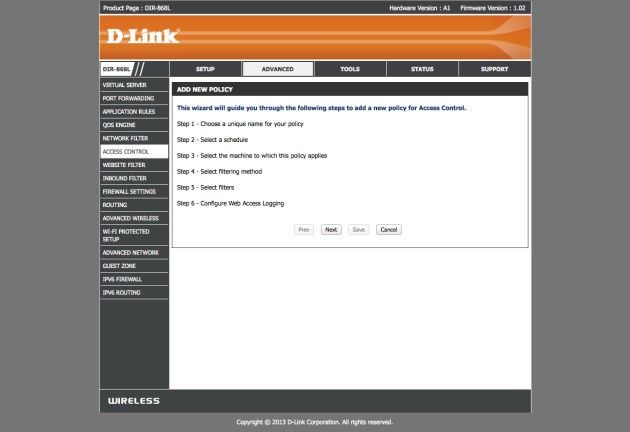

Oprócz możliwości kontroli dostępu do routera i naszej sieci z zewnątrz urządzenie pozwala także na kontrolowanie ruchu po stronie sieci LAN. Przy pomocy funkcji Access Control możemy w szybki sposób ograniczyć dostęp do określonych witryn i adresów URL (z wykorzystaniem zakładki Website Filter). Dla określonych hostów możemy także całkowicie zabronić dostępu do internetu opierając zakaz o harmonogramy. Opcja przydatna np. w przypadku kontrolowania dostępu do internetu dla dzieci czy w biurze.

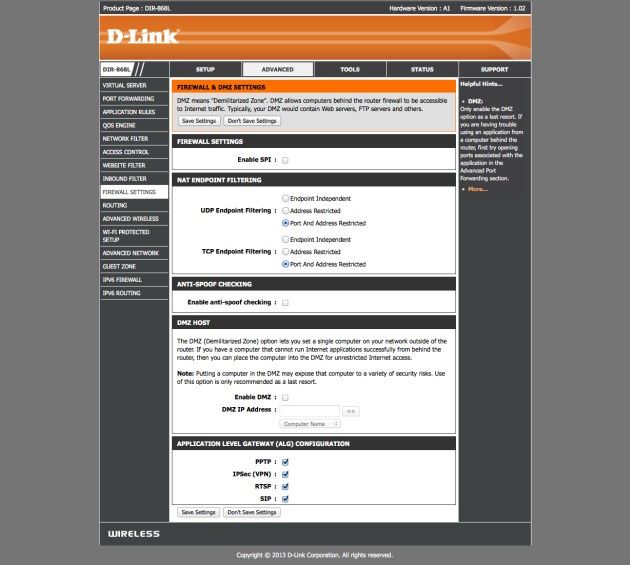

Mechanizmy filtrujące oraz funkcje kontroli są oczywiście dodatkiem do zapory sieciowej SPI, którą możemy skonfigurować w zakładce Firewall Settings ustawiając sposób filtrowania pakietów UDP oraz TCP oraz aktywując mechanizm kontroli nad atakami typu spoofing i blokując ruch VPN oraz VoIP.

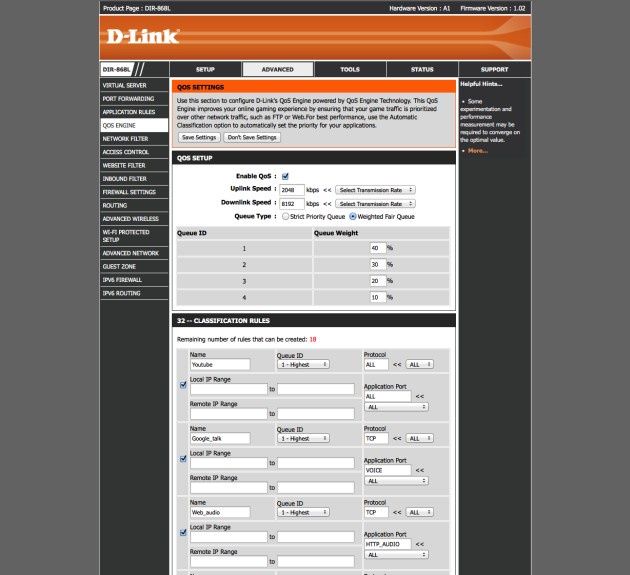

Budując domową czy biurową sieć LAN robimy to nie tylko by móc współdzielić zasoby dyskowe czy też wymieniać dane pomiędzy urządzeniami podłączonymi do sieci. Połączenie urządzeń klienckich w sieć przy użyciu routera pozwala także na korzystanie z zasobów internetowych lub połączenie ze zdalną siecią LAN. Jeśli w sieci będzie pracowało kilka lub kilkanaście urządzeń ważnym elementem staje się płynny i bezproblemowy dostęp do określonych zasobów w sieci internet. Przy braku właściwej konfiguracji routera jeden komputer połączony z siecią P2P może skutecznie przyblokować całe pasmo dostępowe do internetu. Dzięki odpowiedniemu priorytetowaniu ruchu sieciowego przy wykorzystaniu mechanizmu QoS możemy dobrać odpowiednią konfigurację do naszych potrzeb i ustawić router tak by np. strony WWW miały wyższy priorytet niż ruch P2P. D-Link DIR-868L został wyposażony w zaawansowany ale dość prosty w konfiguracji mechanizm QoS opaty o dwa algorytmy: WFQ oraz SPQ. Ten drugi Strict Priority Queue jest jednym z najprostszych mechanizmów kolejkowania. Algorytm SPQ polega na nadaniu odpowiedniego priorytetu dla danego typu transmisji oraz adresu źródłowego i docelowego wraz z typem i zakresem portów.

Z kolei WFQ (Weighted Fair Queue) pozwala na precyzyjne alokowanie przepustowości poprzez procentowy przydział pasma i wagi dla danego priorytetu. Ustawienia priorytetów dokonujemy dla określonych hostów źródłowych i docelowych oraz protokołów i usług. D-Link pozwala na utworzenie do 18 różnych reguł QoS.

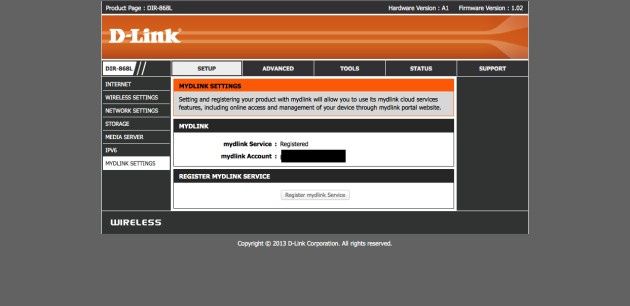

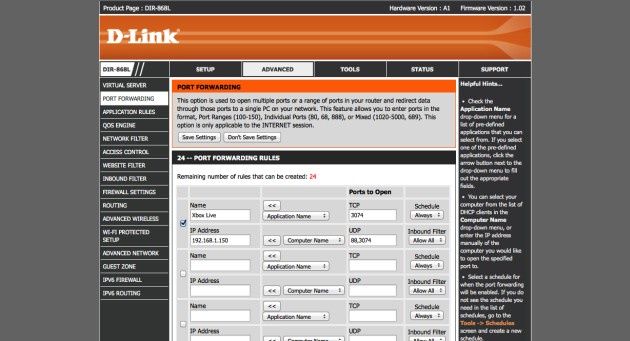

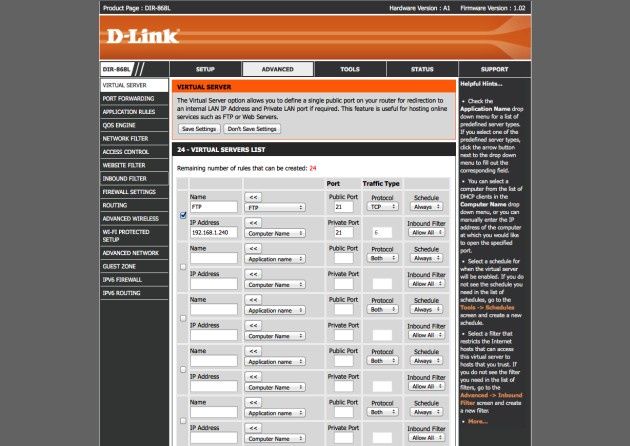

Możliwość przekierowania portów a także zdalny dostęp do urządzenia to dość szybkie i proste rozwiązanie. Jednak w wielu przypadkach gdzie operator nie udostępnia publicznego adresu IP dla naszego abonamentu czy umowy może sprawiać problem w przypadku chęci uzyskania połączenia z routerem. W przypadku routerów D-Link problem ten rozwiązuje usługa mydlink. Pozwala ona na zestawienie połączenia z serwerem D-Link i komunikację z routerem poprzez stronę internetową lub aplikacją mobilną. By uruchomić usługę mydlink na routerze wystarczy wejść w zakładkę Mydlink Settings i zarejestrować swoje konto lub zalogować się do już istniejącego.

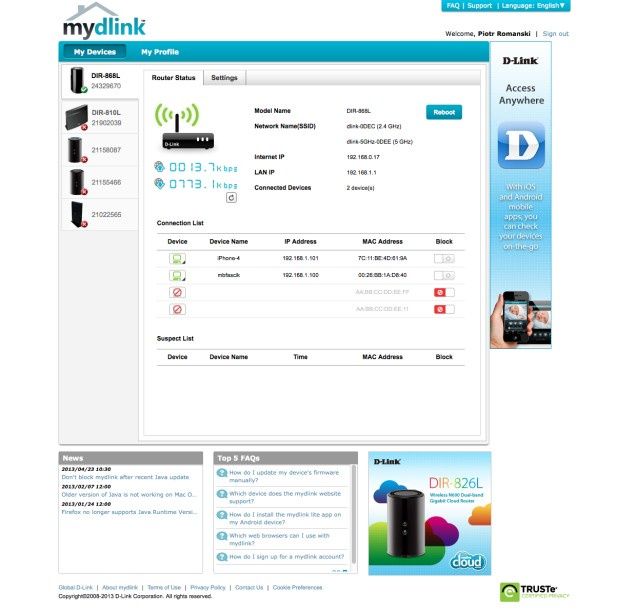

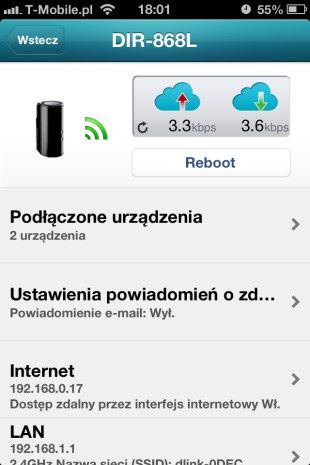

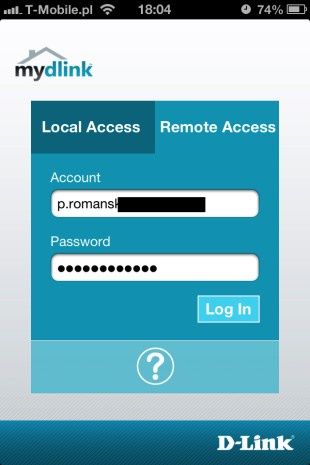

Możliwości systemu mydlink nie są zbyt duże jeśli chodzi o zarządzanie. Jednak w zupełności wystarczą by sprawdzić stan połączenia, historię odwiedzanych ostatnio adresów czy też zajętość pasma lub zrestartować urządzenie a także otrzymywać powiadomienia o nowo podłączonych stacjach. Mamy również możliwość blokowania klientów. Dodatkowe funkcjonalności usługi mydlink pojawią się w momencie zdalnego dostępu do zasobów o czym powiemy za chwilę. Usługa mydlink jest również przydatna w przypadku posiadania kamer IP obsługujących tą funkcjonalność. Dzięki temu nie musimy konfigurować oddzielnego dostępu i przekierowań portów. Wystarczy każdą z kamer połączyć z usługą mydlink .

Od nowoczesnych routerów sieciowych oprócz szybkości i dobrego pokrycia zasięgiem wymaga się także innych dodatkowych możliwości. Producenci starają się uatrakcyjnić swoje produkty wzbogacając je w dodatkowe funkcjonalności. Ma to miejsce również w przypadku DIR-868L. Podobnie jak prezentowany niedawno model DIR-865L bohater naszego testu został wyposażony w jeden port USB. W odróżnieniu od poprzednika jest on w wersji 3.0. Dzięki niemu do routera możemy podłączyć nośniki danych lub drukarki i urządzenia wielofunkcyjne przekształcając w ten sposób router w prosty serwer NAS, centrum multimediów oraz serwer druku. Radość z posiadania szybkiego portu może być przedwczesna. Dlaczego? Warto mieć na uwadze fakt, że urządzenia obsługujące połączenia USB 3.0 mogą powodować zakłócenia w pracy sieci 2,4 GHz (np. myszy bezprzewodowe). Zakłócenia mogą mieć także wpływ na jakość sygnału WiFi 2,4 GHz. Ostrzega również o tym D-Link jeśli ustawimy obsługę USB 3.0 na routerze. Przeprowadziliśmy testy zarówno przy włączonej obsłudze USB 3.0 jak i wyłączonej. W tym czasie kopiowaliśmy dane na dysk USB 3.0 oraz mierzyliśmy poziom sygnału oraz prędkość sieci WiFi w jednej z lokalizacji. Kilkukrotne próby nie wykazały żadnych anomalii czy też zakłóceń związanych z USB 3.0. Więcej informacji na temat interferencji można znaleźć w „White paper” na stronie Intela pod tym adresem.

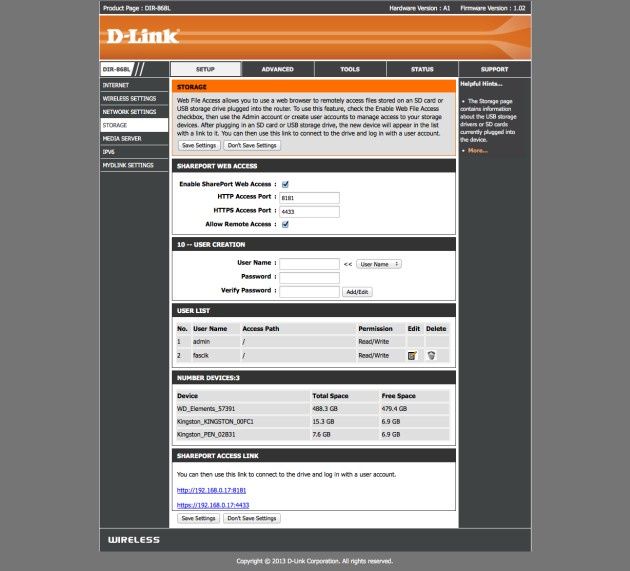

Co zyskujemy podłączając do portu USB nośnik danych? Okazuje się, że D-Link dość sporo pracy włożył w to by dopracować funkcjonalność i obsługę nośników pamięci. Interfejs pozwala nie tylko na anonimowy dostęp do zasobów. Współdzielenie nośnika i udostępnianie zasobów możemy oprzeć na kontach, które dodajemy w zakładce Storage. Dla każdego z kont możemy zdefiniować osobne ustawienia (w zakresie odczyt, odczyt/zapis, brak dostępu) a dzięki prostej przeglądarce plików wskazać dostęp do określonych zasobów sieciowych.

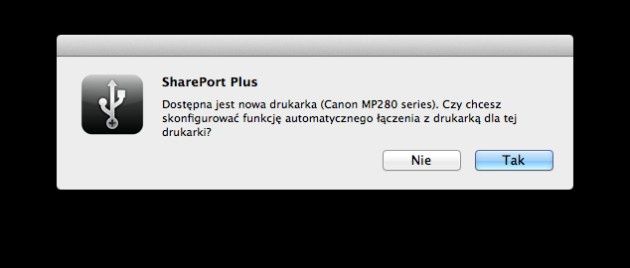

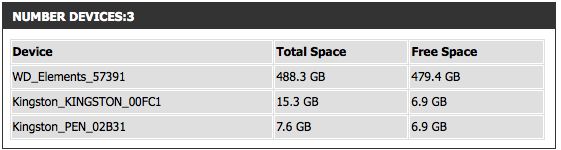

D-Link obsługuje nośniki FAT32 oraz NTFS. Co ciekawe jeden port USB nie jest do końca ograniczeniem funkcjonalności routera. Po podłączeniu do niego aktywnego huba USB router poprawnie rozpoznał kilka typów nośników danych (czytnik kart pamięci, dysk oraz napęd flash) a także drukarek.

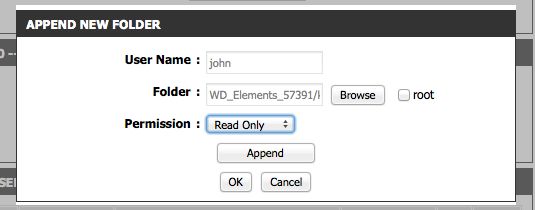

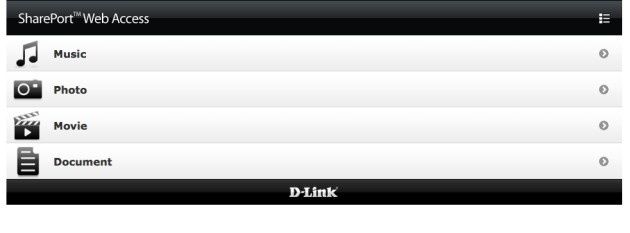

Producent zadbał również o wszechstronny dostęp do zasobów dyskowych. Dostęp do plików możemy uzyskać poprzez przeglądarkę internetową - zarówno lokalnie jak i zdalnie oraz przez połączenie szyfrowane. Konfigurację dostępową - port - ustawiamy w zakładce Storage - Shareport Web Access. System udostępnia prostą przeglądarkę plików z podziałem na kategorie - Muzyka, Filmy, Zdjęcia oraz Dokumenty. Możemy również przełączyć się do widoku klasycznego i przeglądać strukturę katalogową nośnika.

D-Link pozwala na mapowanie folderów jako dyski sieciowe czy też przeglądanie zasobów sieciowych poprzez protokół CIFS/SMB. Możemy to zrobić ręcznie lub też wykorzystać narzędzie SharePort Plus dołączone na płycie instalacyjnej. Pozwala ono nie tylko na szybkie wyświetlenie zasobów dyskowych dostępnych na D-Linku i ich podłączenie do komputera. SharePort Plus to także aplikacja ułatwiająca podłączanie drukarek oraz urządzeń wielofunkcyjnych.

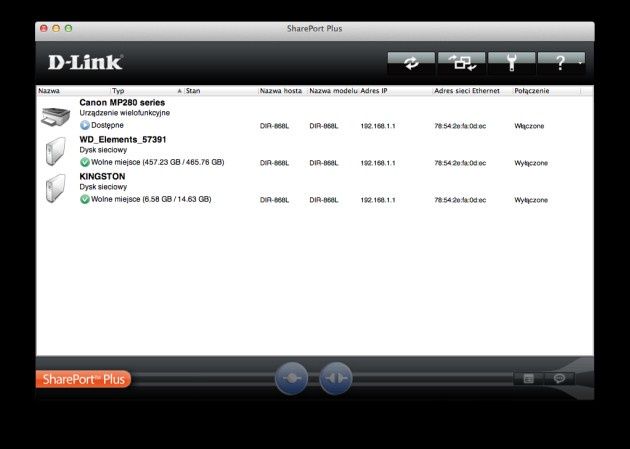

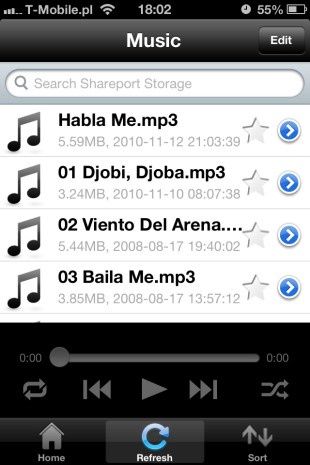

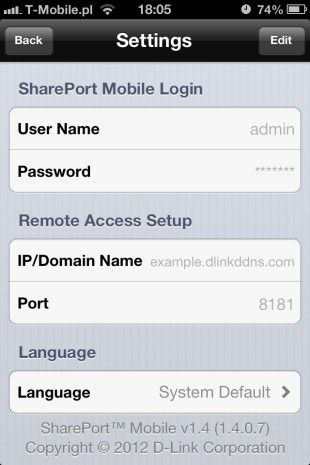

Dostęp do zasobów sieciowych możemy uzyskać lokalnie lub zdalnie (D-Link obsługuje serwisy DDNS) poprzez mobilną aplikację SharePort. Dzięki niej możemy zalogować się do usługi mydlink (lokalnie lub zdalnie) i przeglądać zasoby dyskowe routera. Podobną funkcjonalność posiada aplikacja SharePort Mobile - tu jednak niezbędna jest konfiguracja i pełny dostęp do routera przy użyciu publicznego adresu IP.

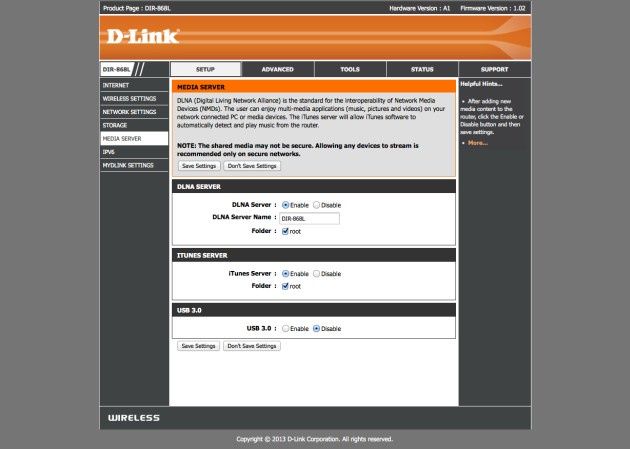

Z funkcji multimedialnych router posiada funkcję serwera iTunes a także serwera DLNA. Konfiguracja obydwu funkcjonalności sprowadza się do ustawienia katalogu, w którym przechowywane są multimedia, a także nadania rozpoznawalnej nazwy.

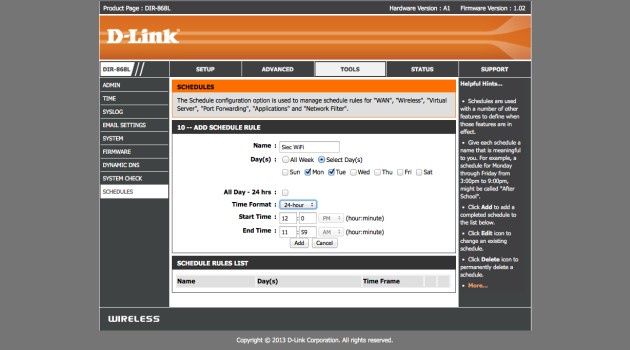

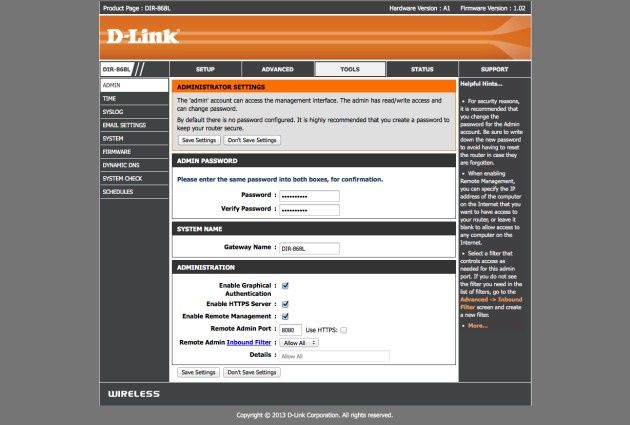

Klasycznie już na koniec kilka słów na temat narzędzi administracyjnych. Zostały one zgromadzone w dwóch zakładkach: Tools oraz Status. W tej pierwszej możemy ustawić hasło administratora oraz nazwę routera w sieci. Producent pozwala także na uruchomienie graficznej weryfikacji użytkownika poprzez mechanizm Captcha. Dodatkowym zabezpieczeniem może być ustawienie reguły filtra Inbound Filter zezwalającym tylko określonym hostom na dostęp do routera. Router pozwala także na synchronizację czasu z jednym z serwerów czasu NTP.

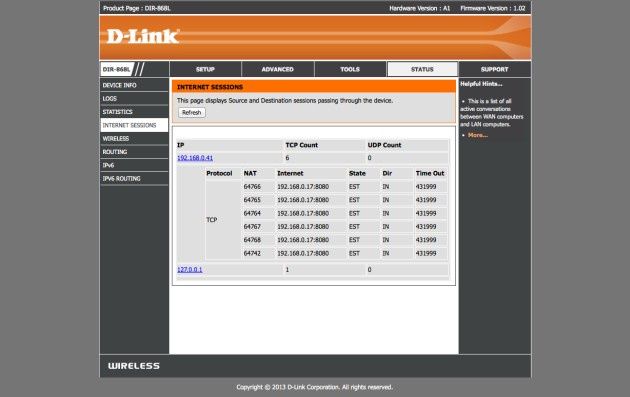

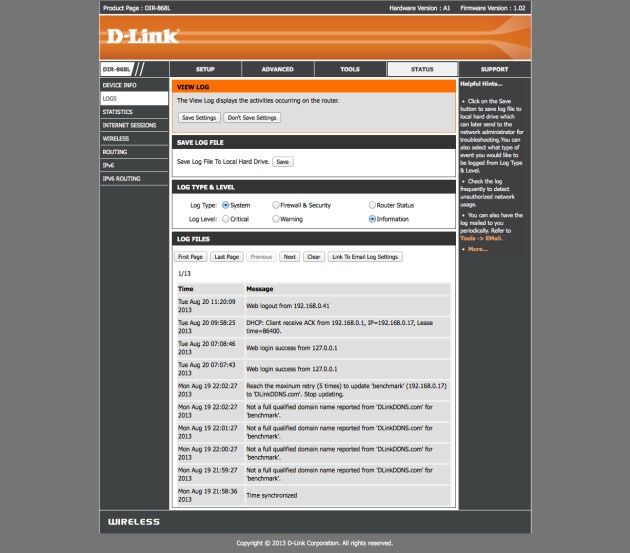

Z kolei dane dotyczące funkcjonowania routera możemy sprawdzić w zakładce Status. Router prezentuje dość bogaty system kolekcjonowania logów nie tylko na poziomie systemu ale również na poziomie zapory sieciowej. Dodatkowo w sekcji Statistics możemy podejrzeć informacje dotyczące statusów połączenia sieci LAN, WAN oraz WiFi. Ich uzupełnieniem są statystyki podłączonych klientów wraz z otwartymi portami i adresami oraz statystyki klientów WiFi.

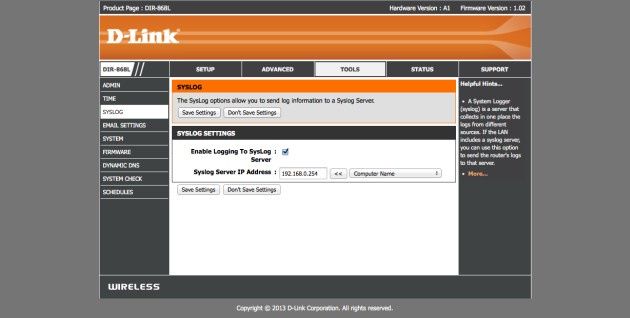

Jeśli w sieci LAN posiadamy serwer Syslog to cały ruch związany z logowaniem zdarzeń możemy przekierować do tego typu serwera. Wystarczy w sekcji Syslog wprowadzić odpowiedni adres serwera. Alternatywnym rozwiązaniem jest konfiguracja konta mail oraz wysyłanie logów na pocztę internetową.

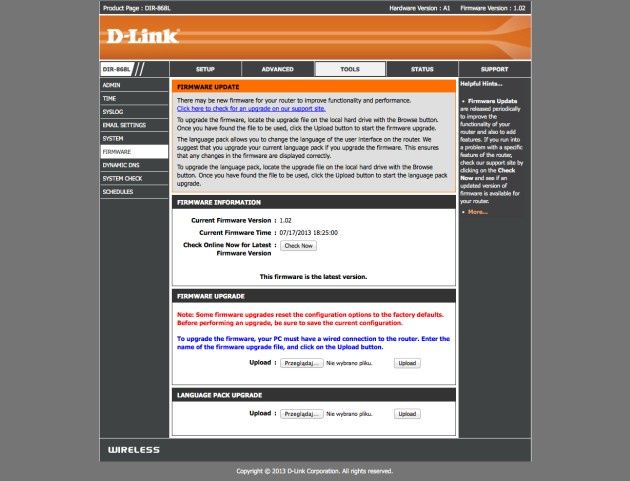

Router pozwala również na zapis konfiguracji urządzenia, przywrócenie go do ustawień domyślnych czy też wgranie wcześniej zapisanej konfiguracji. Producent przygotował również możliwość aktualizacji oprogramowania rozruchowego bezpośrednio z poziomu interfejsu routera.

Router, który otrzymaliśmy do testów posiadał oprogramowanie w wersji 1.01b5. Na stronie wsparcia D-Link znaleźliśmy wersję beta o oznaczeniu 1.02b03, w której dodano między innymi obsługę Bridge Mode dla konfiguracji WAN. Pozwala to na przekształcenie urządzenia w bezprzewodowy most i połączenie dwóch odległych segmentów sieci LAN poprzez połączenie bezprzewodowe. Warto jednak podkreślić, że router pracuje tylko i wyłączenie w trybie bridge a nie w trybie repeater bridge - innymi słowy połączenia sieciowe będą mogły być tylko realizowane przy użyciu portów LAN routera. W trybie bridge router nie rozszerza zasięgu sieci bezprzewodowej.

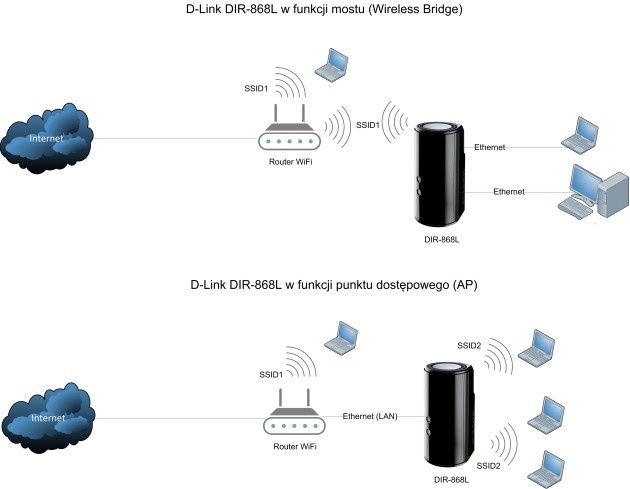

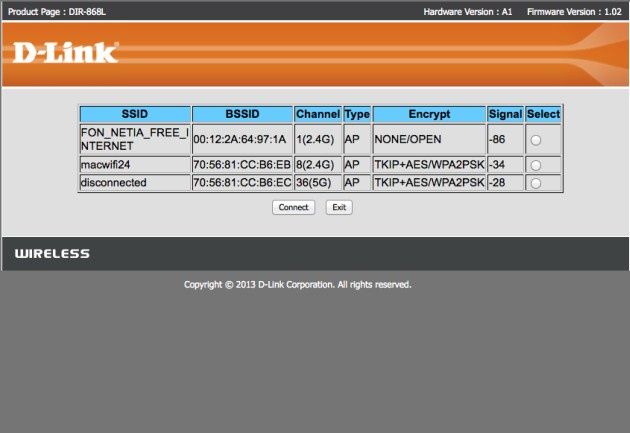

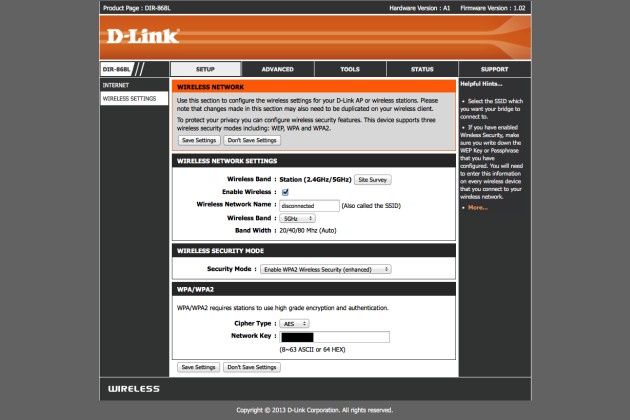

W zapisach systemu pomocy znajdują się szczątkowe informacje dotyczące pracy jako punkt dostępowy (AP). W wersji systemu (podkreślamy - wersja beta) jaką przyszło nam użytkować konfiguracja mostu przebiega bez żadnych problemów. Samo funkcjonowanie rozwiązania zarówno dla pasma 2,4 GHz jak i 5 GHz pozostawia wiele do życzenia. Choć konfiguracja jest niezwykle prosta (wskazujemy jedynie dostępną sieć WiFi, która będzie stanowiła link oraz podajemy hasło w przypadku dostępu szyfrowanego) to sam link jest co chwilę zrywany, zrywana jest także komunikacja pomiędzy hostami podłączonymi do routera pracującego w trybie bridge a routerem brzegowym. Problemy zrzucamy jednak na karb wczesnej wersji beta oprogramowania rozruchowego. Jeśli producent dopracuje tą funkcjonalność to wykorzystanie dwóch DIR-868L pozwoli na zestawienie naprawdę szybkiego linku i skomunikowanie bezprzewodowo dwóch segmentów sieci LAN. Po cichu liczymy także na uruchomienie funkcji punkt dostępowego (AP).

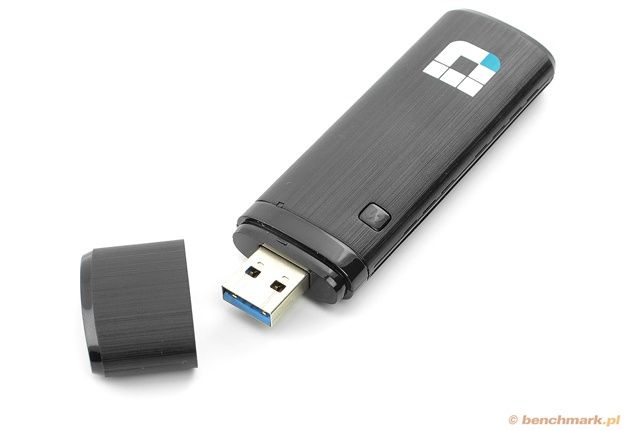

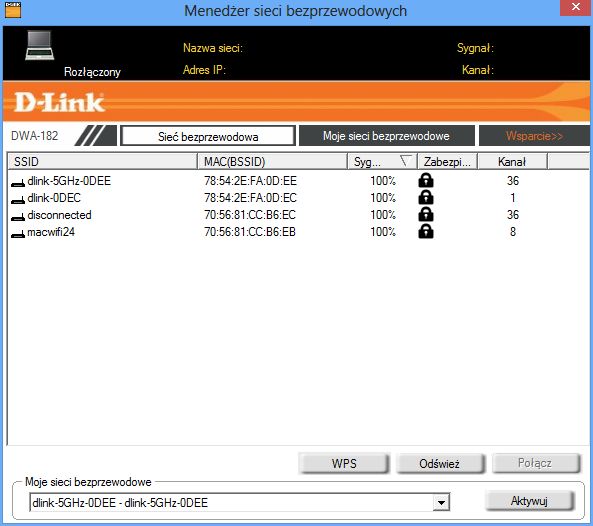

Warto wspomnieć jeszcze kilka zdań na temat kart bezprzewodowych obsługujących standard 802.11ac. Choć jest on dostępny już od jakiegoś czasu to urządzenia klienckie (komputery, notebooki, smartfony) rzadko są wyposażone w nowy typ kart sieciowych. Dlatego też producenci sprzętu sieciowego w uzupełnieniu swojego portfolio routerów i punktów dostępowych 802.11ac oddają do dyspozycji karty bezprzewodowe. W ofercie D-Linka znajduje się m.in. karta z interfejsem USB - DWA-182. To urządzenie w postaci klucza USB wykonane z czarnego tworzywa, swoim kształtem i wielkością przypomina modem komórkowy USB. W zestawie oprócz karty otrzymujemy również przedłużacz USB oraz płytę ze sterownikami. Karta posiada sprzętowy przycisk WPS do szybkiego nawiązywania łączności z sieciami bezprzewodowymi. Zarządzanie kartą oraz sieciami WiFi odbywa się przy pomocy menadżera połączeń.

Tu warto podkreślić fakt, że oprócz obsługi systemu Windows producent przygotował paczkę ze sterownikami dla systemów Mac OS 10.6, 10.7 i 10.8. Niestety pomimo wielu prób zarówno w systemie 10.7 jak i 10.8.4 nie udało nam się uruchomić narzędzia do zarządzania sieciami WiFi - proces kończył się błędem. Dopiero przesiadka na system 10.6 pozwoliła na uruchomienie menadżera i poprawną pracę z sieciami WiFi.

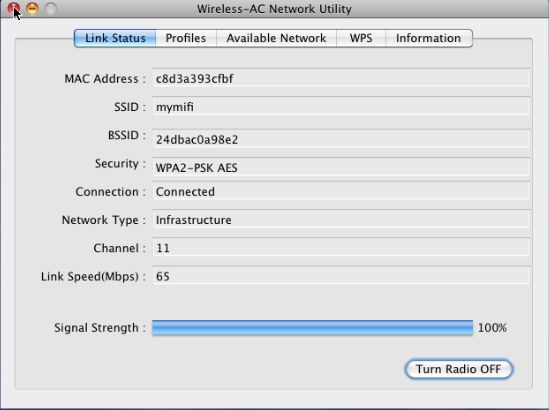

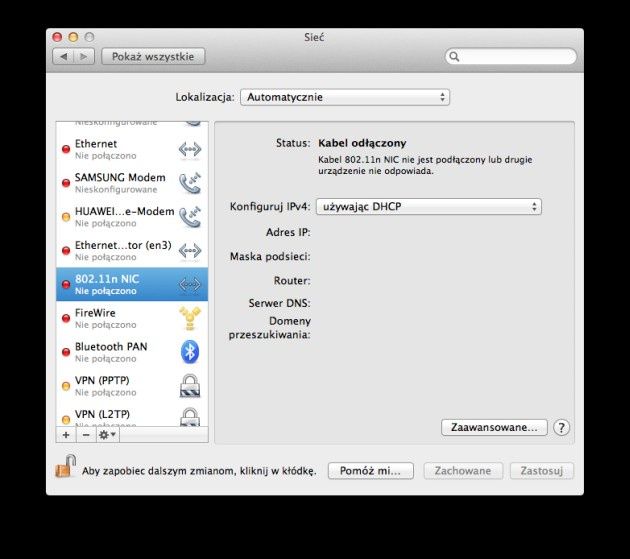

Sama karta rozpoznawana jest w systemie Mac OS jako model ethernet a nie WiFi. Choć najnowsze modele MacBooków posiadają wbudowane karty AirPort obsługujące 802.11ac to z pewnością stabilna wersja oprogramowania pozwoliłaby się cieszyć użytkownikom starszych Maków najnowszym standardem.

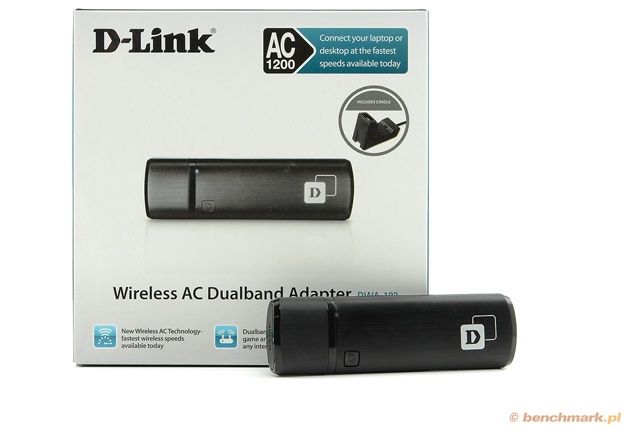

Jeden z modeli kart DWA-182 omawialiśmy niedawno na łamach serwisu przy okazji prezentacji routera DIR-865L. Co ciekawe tym razem do testów otrzymaliśmy dwa modele DWA-182 i po analizie okazało się, że są to całkowicie dwa odmienne modele. Pierwszy z nich DWA-182 rev. A1 to rozwiązanie oparte o układ Broadcom BCM43526 obsługujący standard 802.11ac oraz 802.11bgn posiadający możliwość pracy z prędkością do 867 Mbps (MIMO 2x2:2). To co odróżnia go fizycznie od modelu nowszego DWA-182 rev. C1 to port USB oraz inny kolor diody (niebieska). W rev. A mamy do dyspozycji magistralę USB 2.0 z kolei w wersji C1 - USB 3.0. Wewnątrz DWA-182 rev. C1 znajdziemy układ Realtek RTL8812AU, podobnie jak w przypadku pierwszej wersji rozwiązanie oferuje obsługę standardu AC1200 (867 Mbps dla 802.11ac oraz 300 Mbps dla standardu 802.11bgn). Rozważając zakup karty DWA-182 warto wziąć po uwagę model C1. Przekonaliśmy się o tym podczas testów, w których wyniki modelu C1 są znacznie wyższe niż A1.

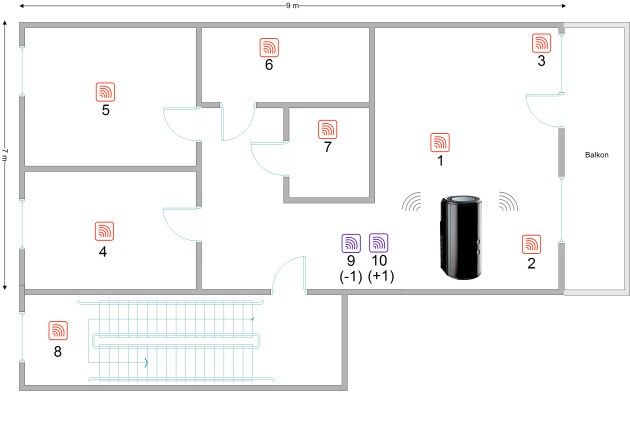

Procedurę testową wydajności routera - przełącznika sieciowego, modułu WiFi i pokrycia sygnałem sieci bezprzewodowej wykonaliśmy w pomieszczeniu o powierzchni około 63 m2 (7x9 m). Plan pomieszczeń oraz umieszczenie routera przedstawia poniższy schemat. Punkty pomiarowe 1-7 (oznaczone piktogramami) zlokalizowane są na tym samym poziomie co router. Punkt 8 znajduje się na półpiętrze (schodach). Z kolei w punktach 9 i 10 dokonano pomiaru piętro niżej (9) oraz piętro wyżej (10) - bezpośrednio nad i pod routerem. Budynek, w którym dokonany został pomiar jest wykonany z płyt żelbetowych (ściany nośne oraz stopy), ściany działowe wykonane z bloczków gipsowych i pustaków ceramicznych.

Przeprowadziliśmy następujące testy:

Test 1

W punktach 1-10 badaliśmy poziom sygnału (dBm), testy przeprowadziliśmy z wykorzystaniem obydwu kart D-Link DWA-182 - rev. A i rev. C.

Test 2

W punktach 1-10 badaliśmy prędkość pobierania (Mbps) i wysyłania (Mbps) plików do serwera HP podłączonego do portu ethernet. Pomiaru dokonywaliśmy dla następujących ustawień i konfiguracji sprzętowej:

• karta DWA-182 rev. A, sieć 2,4 GHz (802.11n), szyfrowanie WPA2-AES
• karta DWA-182 rev. C, sieć 2,4 GHz (802.11n), szyfrowanie WPA2-AES
• karta DWA-182 rev. A, sieć 2,4 GHz (802.11n), bez zabezpieczeń
• karta DWA-182 rev. C, sieć 2,4 GHz (802.11n), bez zabezpieczeń
• karta DWA-182 rev. A, sieć 5 GHz (802.11ac), szyfrowanie WPA2-AES
• karta DWA-182 rev. C, sieć 5 GHz (802.11ac), szyfrowanie WPA2-AES
• karta DWA-182 rev. A, sieć 5 GHz (802.11ac), bez zabezpieczeń
• karta DWA-182 rev. C, sieć 5 GHz (802.11ac), bez zabezpieczeń

Dodatkowe pomiary pasma 2,4 GHz (802.11n) wykonaliśmy przy użyciu innej karty sieciowej WiFi Asus USB-N66 mające na celu sprawdzenie współpracy routera z kartą z prędkością do 450 Mbps w paśmie 2,4 GHz:

• karta Asus USB-N66, sieć 2,4 GHz (802.11n), szyfrowanie WPA2-AES
• karta Asus USB-N66, sieć 2,4 GHz (802.11n), bez zabezpieczeń.

A także pomiary dla pasma 5 GHz (802.11n) - sprawdzenie współpracy z routera z urządzeniem pracującym z prędkością do 450 Mbps w paśmie 5 GHz.:

• karta Asus USB-N66, sieć 5 GHz (802.11n), szyfrowanie WPA2-AES
• karta Asus USB-N66, sieć 5 GHz (802.11n), bez zabezpieczeń.

Test 3

By sprawdzić wydajność przełącznika sieciowego wykonaliśmy testy kopiowania danych pomiędzy dwoma komputerami w sieci LAN a także test wydajności połączenia WAN. Symulowaliśmy również ruch sieciowy, w którym badaliśmy maksymalną liczbę sesji jaką router potrafi nawiązać:

• Maksymalna liczba sesji - LAN LAN - 36551
• Maksymalna liczba sesji - LAN-WAN - 33876

Test 4

Ostatnim testem było sprawdzenie wydajności serwera plików. Do tego celu wykorzystaliśmy dysk USB 2,5 cala z interfejsem USB 3.0 sformatowany do FAT32 oraz NTFS. Procedura obejmowała pobieranie (Download) z dysku i wysyłanie (Upload) na dysk danych o różnej wielkości i ilości:

• 1 plik o rozmiarze 2 GB
• 1000 plików o rozmiarze 2 MB każdy
• 10000 plików o rozmiarze 2 KB każdy

Do testów wykorzystaliśmy następujące urządzenia:

Notebook Acer Espire E1-572 (praca jako klient sieci przewodowej i bezprzewodowej):

• System operacyjny: Windows 8 64-bit
• Procesor Intel Core i5-4200U 1,6 GHz z Turbo Boost do 2,6 GHz
• Pamięć RAM: 8 GB
• Dysk twardy: 750 GB
• Sieć LAN - 1000 Mbps (full duplex)

HP ProLiant MicroServer N36L (praca jako serwer)

• System operacyjny: Windows Server 2008 R2 64-bit
• Procesor AMD Athlon II NEO N36L
• Pamięć RAM: 8 GB
• Dysk twardy: RAID 0 (2 x 2 TB Seagate)
• Sieć LAN - 1000 Mbps (full duplex)

Router D-Link DIR-868L

• połączenia ethernet - fast ethernet 1000 Mbps (full duplex)
• połączenia WiFi - sieć bez zabezpieczeń i z zabezpieczeniami, dobrany kanał, długość kanału - Auto

Karta sieciowa D-Link DWA-182 rev. A

• karta podłączona była do komputera Acer, pracowała z najnowszym oprogramowaniem D-Link oraz sterownikami. W trakcie testów podłączona do portu USB 3.0

Karta sieciowa D-Link DWA-182 rev. C

• karta podłączona była do komputera Acer, pracowała z najnowszym oprogramowaniem D-Link oraz sterownikami. W trakcie testów podłączona do portu USB 3.0

Mając na uwadze wcześniejsze testy modelu DIR-810L oraz testy DIR-865L wraz kartą DWA-182 rev. A liczyliśmy na znaczny wzrost wydajności i szybkości tandemu DIR-868L i kart D-Link. I nie zawiedliśmy się. W najszybszym wariancie - router 802.11ac oraz karta DWA-182 rev. C prędkość połączenia przekraczała ponad 300 Mbps - warto pamiętać o tym, że do testów użyliśmy kart WiFi pracujących z prędkością maksymalną do 867 Mbps. W przypadku transmisji danych w paśmie 2,4 GHz wyniki obydwu modeli kart niemal się nie różnią. Różnice zauważamy dopiero w momencie użycia obydwu kart w sieci 5 GHz 802.11ac. Są one dość znaczne szczególnie w przypadku porównania szybkości kopiowania danych w sieci 802.11ac i włączonym szyfrowaniem WPA2 a także sieci bez zabezpieczeń. Dużym plusem jest także obsługa sieci 5 GHz (802.11n) i transfery sięgające ponad 180 Mbps. Badając poziom sygnału w testowanych lokalizacjach nie zauważyliśmy przypadków zrywania łącza - choć w paśmie 2,4 GHz w punktach 9 i 10 byliśmy niemal na granicy zerwania komunikacji. Odczuwalny był spadek prędkości kopiowania jednak zarówno karty D-Link jak i karta Asusa utrzymywały stabilny link, co potwierdzają wyniki kopiowania danych. Utrzymanie linku to po części zasługa technologii SmartBeam (beam forming), która pozwala na odpowiednie ukierunkowanie transmisji w stronę odbiornika. Dzięki temu uzyskujemy szybsze połączenie a jednocześnie bardziej stabilny link.

Mile zaskoczyła nas także obsługa dysków twardych. W większości routerów obsługa nośników traktowana jest po macoszemu. D-Link dołożył starań by serwer danych nie był tylko chwytliwym dodatkiem. Porównując wyniki testów do serwerów NAS wartości prędkości mogą nie zachwycać. Jednak jeśli weźmiemy pod uwagę fakt, że router posiada mniej wydajne komponenty sprzętowe niż serwer sieciowej pamięci masowej to wyniki 30-32 MB/s w przypadku pobierania danych uznajemy za bardzo dobre. Takie wartości w zupełności wystarczą do tego by swobodnie strumieniować treści HD do odbiornika TV czy też słuchać muzyki lub wykonywać kopie zapasowe na dysk routera. Podłączając dysk USB do routera warto zastanowić się nad wyborem typów partycji. W trakcie testów zauważyliśmy, że partycje FAT32 pomimo swoich ograniczeń plikowych cechują się nieznacznie wyższą prędkością zapisu i odczytu. Jest to szczególnie zauważalne w przypadku dużych plików.

Przeglądając parametry techniczne routera łatwo zauważyć, że router DIR-868L to jedno z wydajniejszych pozycji na rynku urządzeń obsługujących standard 802.11ac. „Czarny termos” należy do grupy urządzeń AC1750 tak więc mamy do czynienia z najszybszą dostępną obecnie komercyjnie technologią łączności bezprzewodowej WiFi. Zaawansowane możliwości routera potwierdzają także wyniki testów.

D-Link DIR-868L znajdzie się z pewnością w kręgu zainteresowań osób, które oczekują wydajnego i dobrze działającego rozwiązania przeznaczonego do sieci domowej lub niewielkiego biura. I choć w D-Link znaleźliśmy kilka drobnych niedociągnięć (np. brak możliwości pracy jako serwer VPN) to jednak jest to rozwiązanie, które powinno zaspokoić wymagającego użytkownika.
