FSP Aurum PT 1000W - kilowat dla wymagających

Kontynuujemy testy zasilaczy firmy FSP, która powoli zdobywa uznanie na naszym rynku. Tym razem jednak mamy coś dla wymagających klientów, szukających dobrze wykonanej i mocnej jednostki, a przy tym nie przywiązujących dużej wagi do ceny produktu. Poznajcie serię Aurum PT.

• dostępne modele o mocy 850 – 1200 W
• całkowicie modularne okablowanie
• bardzo wysoka sprawność energetyczna (>92%)
• 7-letnia gwarancja producenta

Seria Aurum PT obejmuje mocniejsze jednostki, które sprawdzą się w rozbudowanych konfiguracjach. Wszystkie charakteryzują się całkowicie modularnym okablowaniem i bardzo wysoką sprawnością energetyczną, a ponadto wyróżniają się długą gwarancją producenta (ta jest udzielana aż na 7 lat). Do naszej redakcji trafił model o mocy 1000 W.

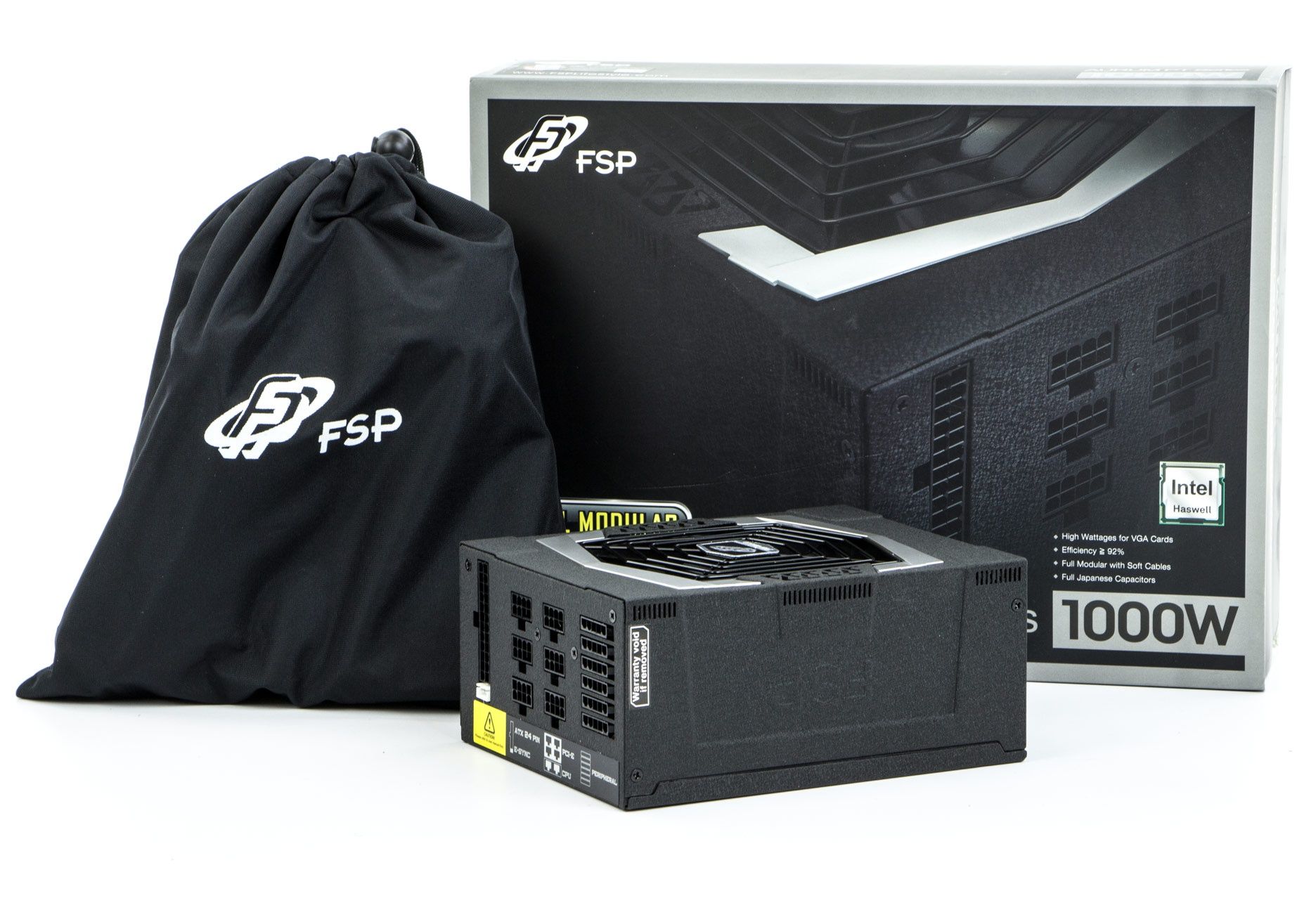

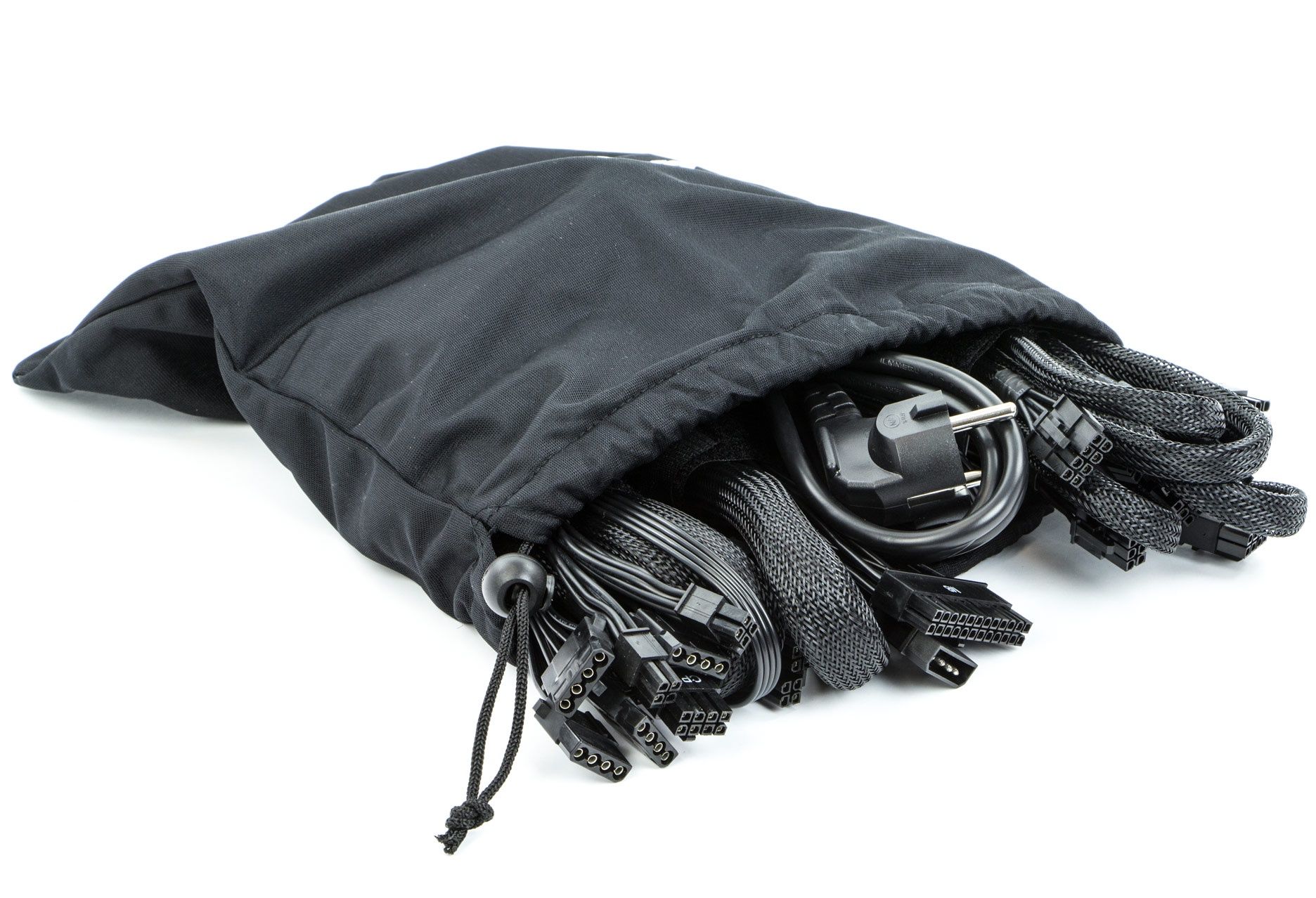

FSP Aurum PT 1000W został zapakowany w duże pudło, na którym rozpisano specyfikację techniczną oraz wszystkie najważniejsze cechy charakterystyczne jednostki. W zestawie oprócz zasilacza znajdziemy: modularne wiązki, przewód zasilający, opaski zaciskowe oraz szybkośrubki montażowe.

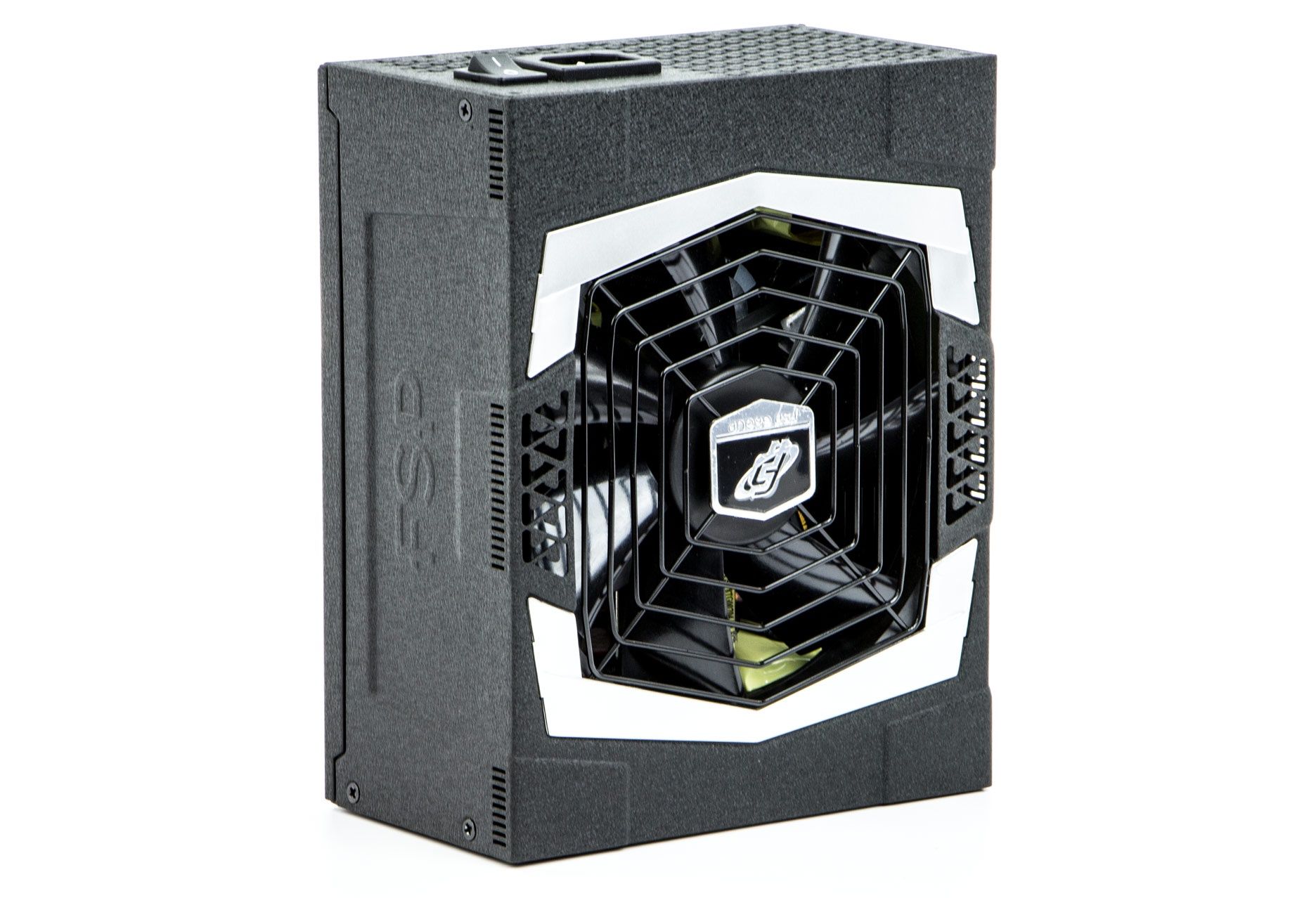

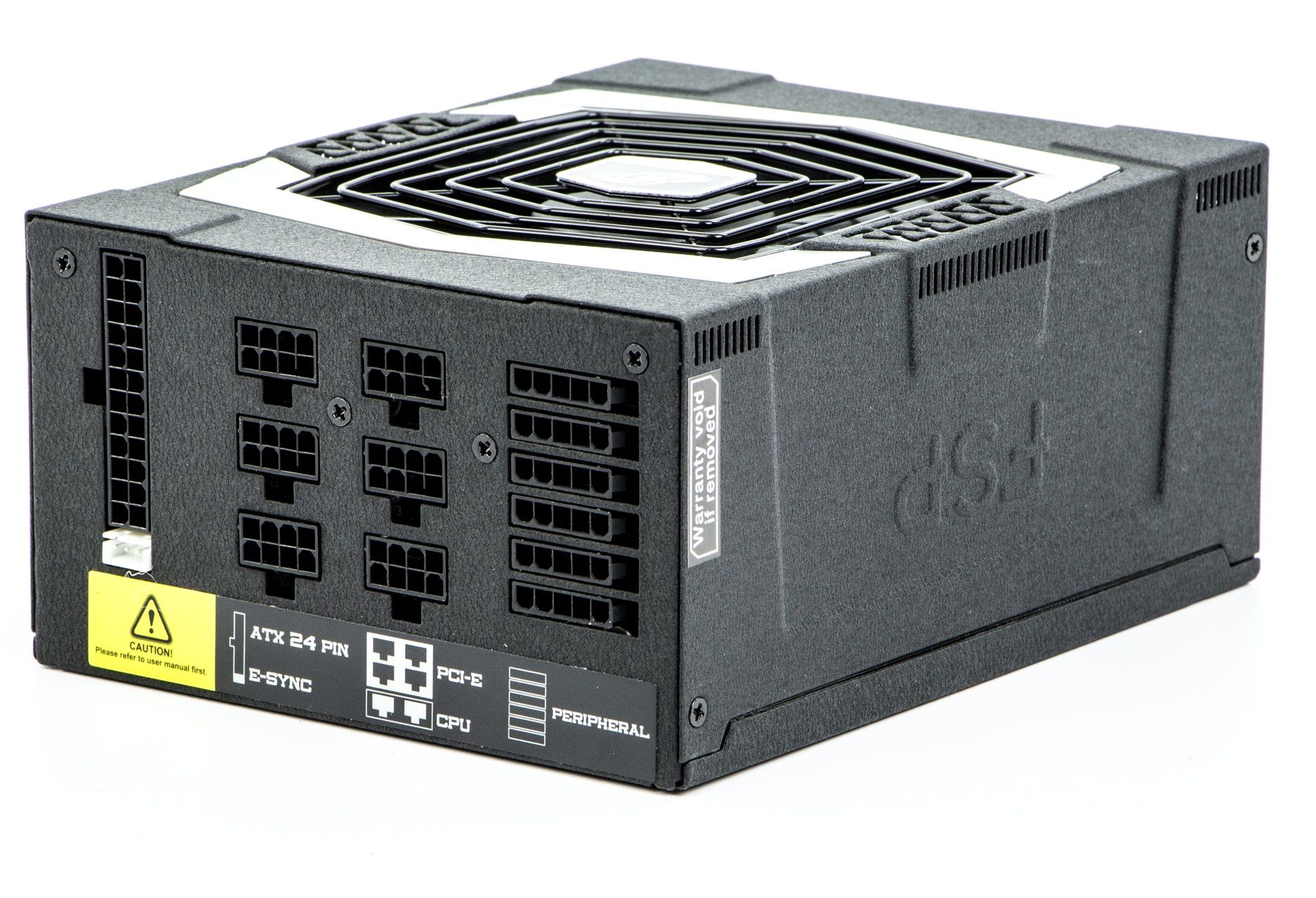

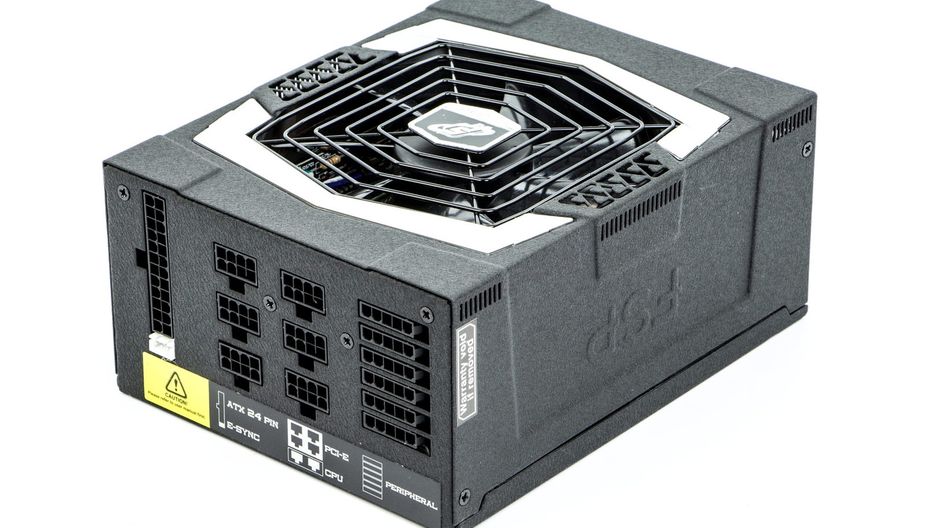

Sam zasilacz jest dłuższy niż standardowe konstrukcje (warto o tym pamiętać jeżeli dysponujemy mniejszą obudową). Jego powierzchnia została pokryta chropowatym lakierem w grafitowym kolorze, a z tyłu znalazły się specjalnie wyprofilowane otwory wspomagające wentylację komponentów.

Uwagę zwraca też 6-kątna osłona wentylatora, która nadaje całości ciekawszego, efektowniejszego wyglądu. Co tu dużo mówić, zasilacz wygląda naprawdę nieźle.

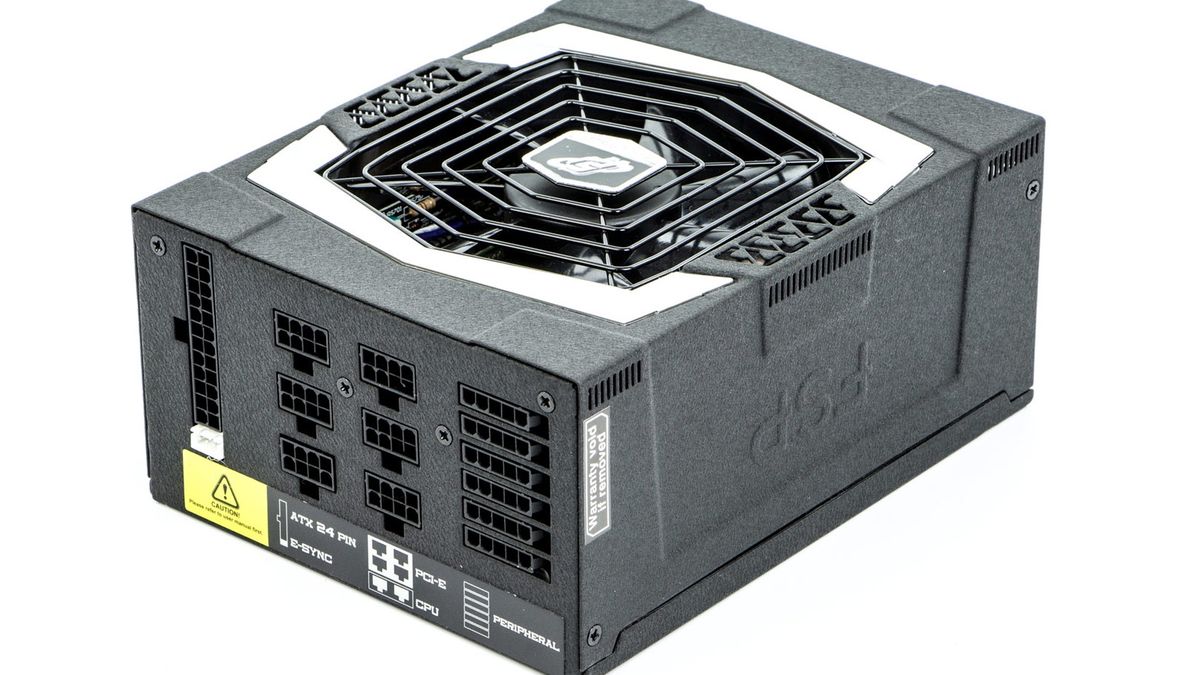

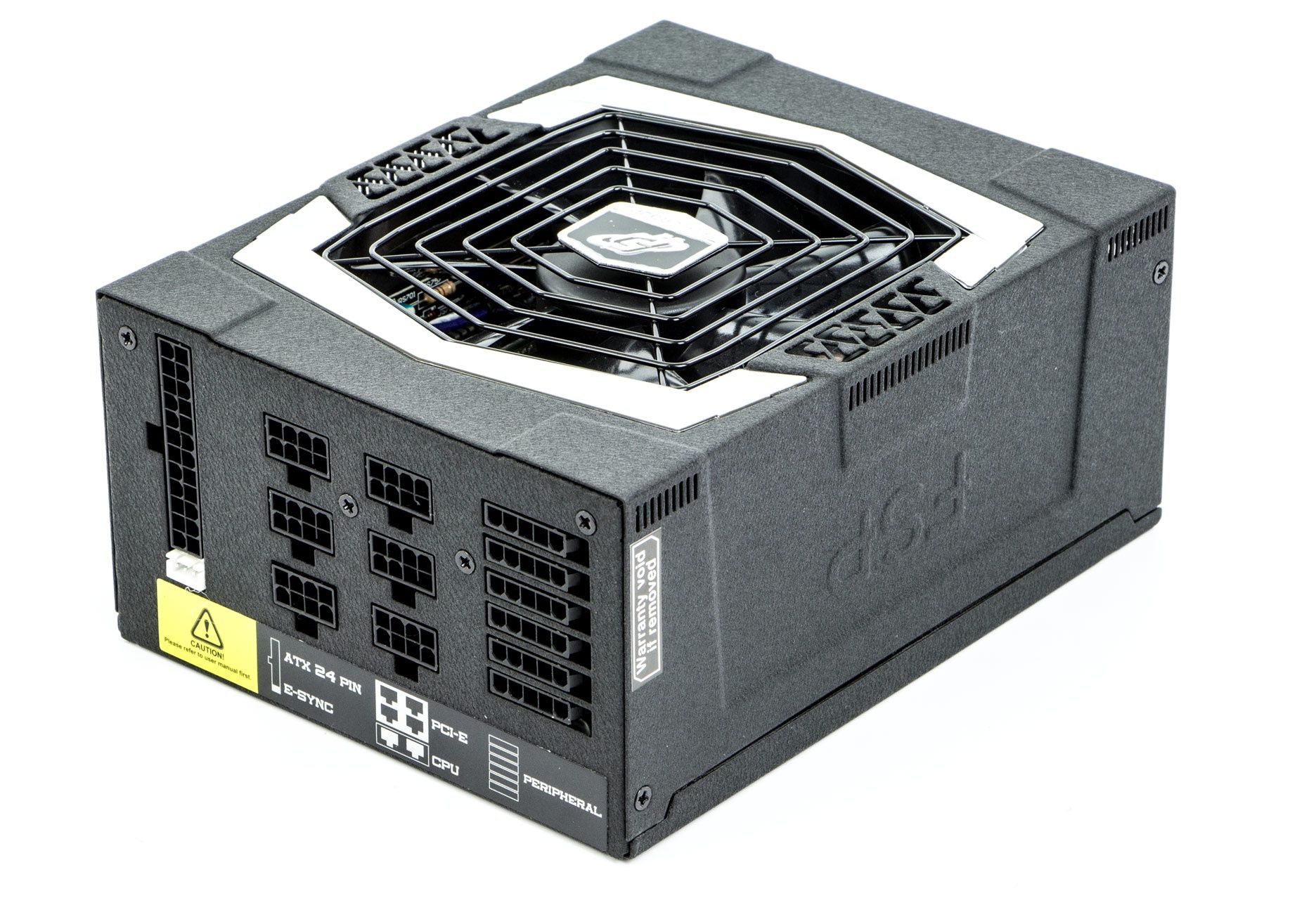

Na bocznej ściance znalazły się otwory do wpięcia modularnych wiązek – wszystkie zostały odpowiednio oznaczone, więc nie powinno być problemów z wyborem odpowiednich wtyczek (małe białe gniazdo służy do podłączenia specjalnej wtyczki, która synchronizuję napięcia na liniach 3,3V, 5V i 12V – technologia E-Sync).

Do dyspozycji oddano następujące wiązki (wszystkie modularne):

• ATX12V 24 pin – długość: 60 cm
• EPS12V 4+4 pin – długość: 70 cm
• 2x PCI-E 6+2 pin – długość: 70 cm
• 2x PCI-E 6+2 pin – długość: 50 + 10 cm
• 2x PCI-E 6+2 pin – długość: 50 + 10 cm
• 2x PCI-E 6+2 pin – długość: 50 + 10 cm
• 4x SATA – długość: 55 + 5 + 5 + 5 cm
• 3x SATA – długość: 55 + 15 + 15 cm
• 3x SATA – długość: 55 + 15 + 15 cm
• 3x SATA – długość: 55 + 15 + 15 cm
• 3x MOLEX – długość: 55 + 15 + 15 cm
• 3x MOLEX – długość: 55 + 15 + 15 cm
• MOLEX - FDD – długość: 10 cm

Zestaw wtyczek jest adekwatny do mocy jednostki – bez problemu podłączymy tutaj rozbudowaną konfigurację z kilkoma kartami graficznymi i całą gamą dysków twardych (jest też specjalna wiązka z kątowymi wtyczkami SATA do podłączenia szeregu dysków). Co ważne, kabelki są długie i nie powinno być problemów z podłączeniem sprzętu nawet w większych obudowach (ATX12V, EPS12V i PCI-E zabezpieczono nylonowym oplotem, natomiast pozostałe mają płasko ułożone przewodyi).

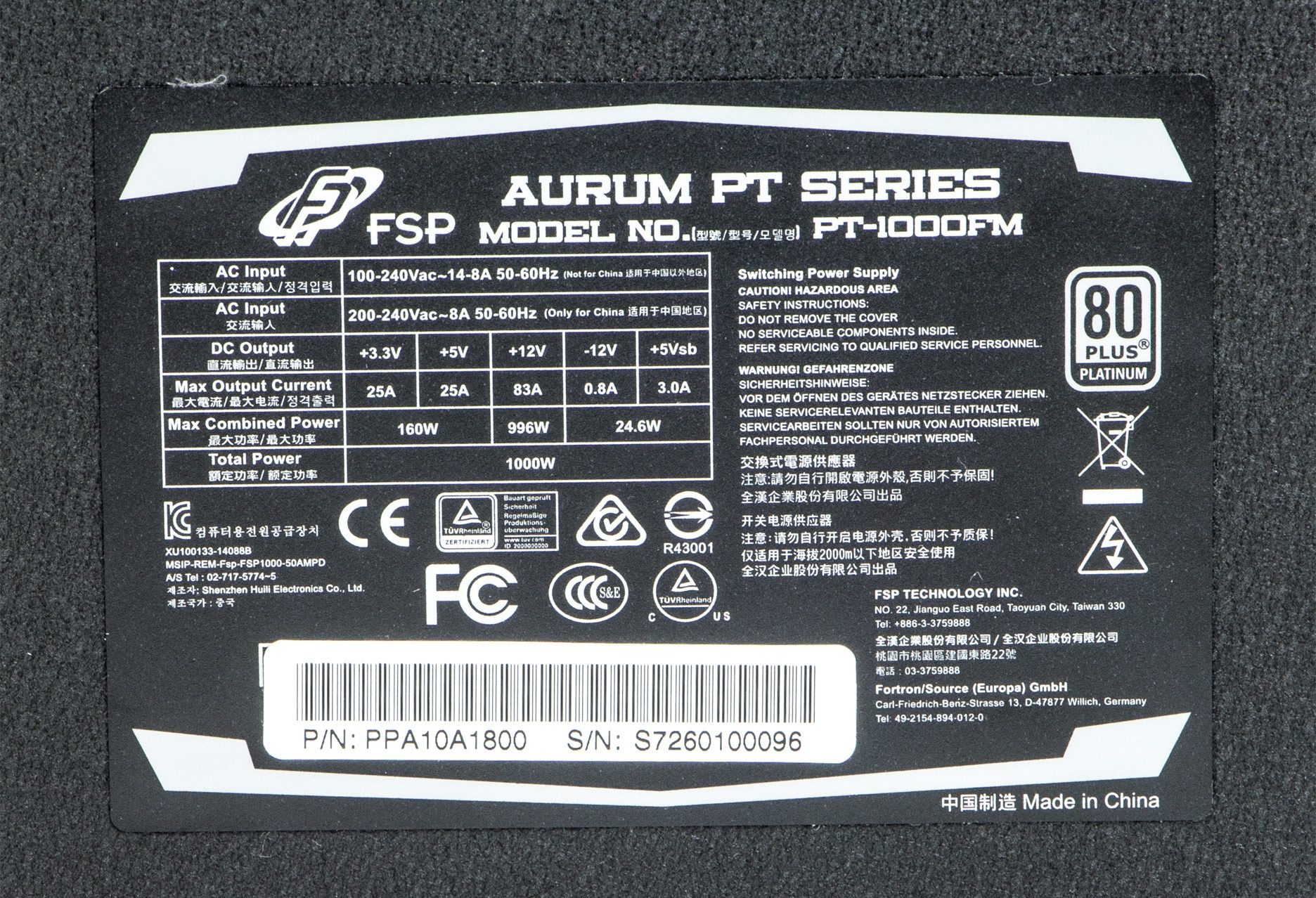

Całkowita moc znamionowa zasilacza wynosi 1000 W, natomiast maksymalna obciążalność linii 12 V wynosi 996 W – nie powinno więc być problemów z dystrybucją napięć nawet w przypadku konfiguracji z mocnym CPU i GPU. W przypadku linii 3,3 V i 5 V łączna obciążalność może wynosić maksymalnie 160 W, natomiast na mniej ważne szyny 5 Vsb i -12 V przypada odpowiednio 15 W i 9,6 W.

Sprawność energetyczna to jedna z mocnych stron serii Aurum PT – przy typowym obciążeniu wynosi ona aż 92%, co potwierdzono oficjalnym certyfikatem 80 PLUS Platinum (dla napięcia wejściowego 115 V). Możemy zatem podejrzewać, że zasilacz będzie charakteryzował się mniejszym poborem energii elektrycznej, szczególnie przy wyższym obciążeniu.

Pozostało jeszcze omówić kwestię bezpieczeństwa jednostki – tutaj również nie mamy żadnych zastrzeżeń, bo producent zastosował praktycznie cały komplet zabezpieczeń:

• nadprądowe (OCP) - zasilacz wyłączy się automatycznie, gdy prąd na liniach przekroczy limit określony przez normy ATX
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego
• temperaturowe (OTP) - zasilacz wyłączy się automatycznie, gdy temperatury przekroczą limit określony przez normy ATX
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu

Na kolejnych stronach przyjrzymy się dokładniej zastosowanym komponentom, a także sprawdzimy sprawność energetyczną i stabilność napięć wyjściowych.

Obudowa zasilacza została zabezpieczony plombą - jej zerwanie jest równoznaczne z utratą gwarancji, więc nie polecamy jej otwierać (również z uwagi na bezpieczeństwo). Czytelnicy nieznający i nieinteresujący się elektroniką mogą ominąć ten rozdział.

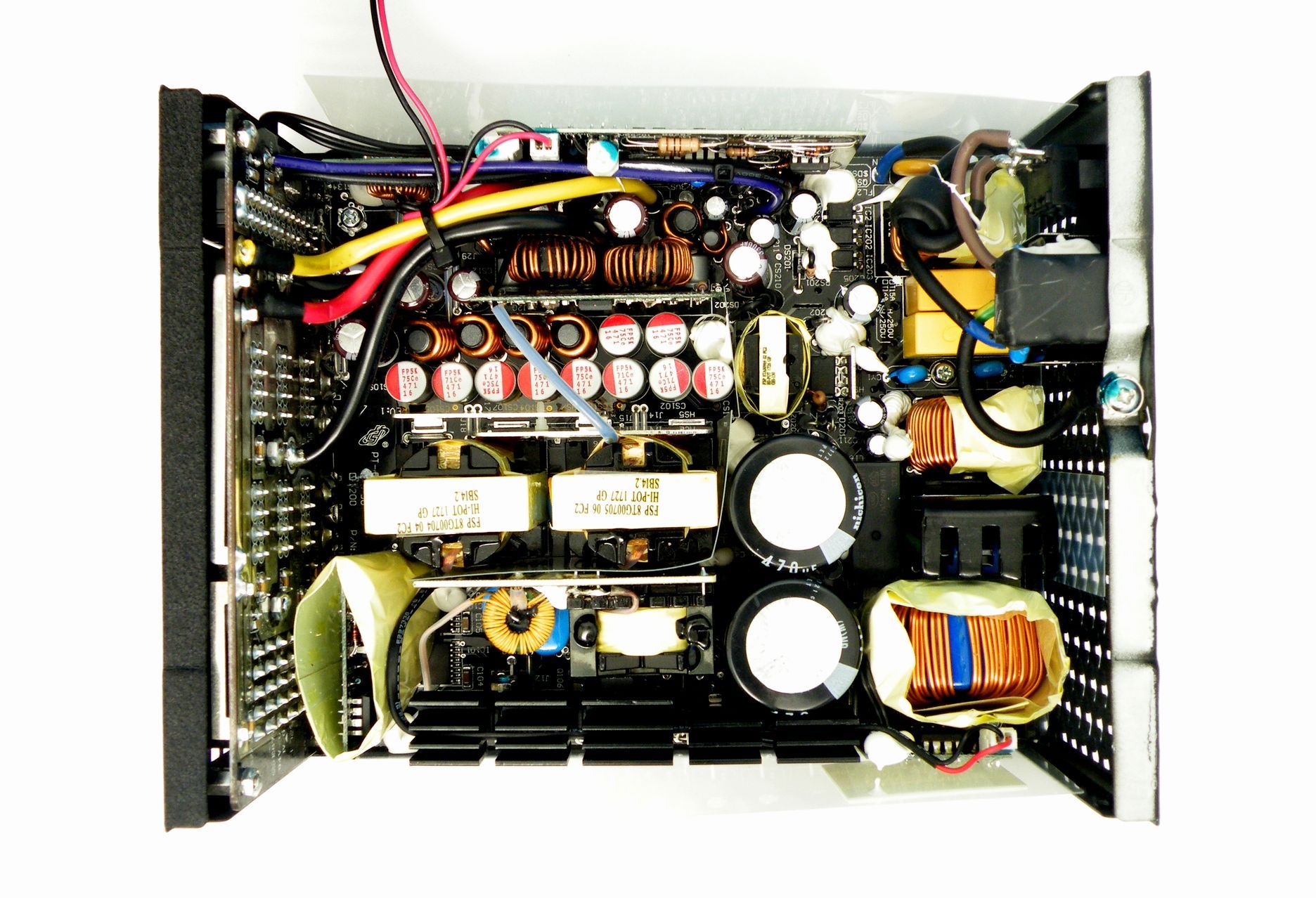

Zasilacz został zaprojektowany przez firmę FSP - mamy do czynienia z autorską konstrukcją, która jest wykorzystywana we wszystkich modelach z serii Aurum PT (850, 1000 i 1200 W). Uwagę zwraca sporo dodatkowych płytek, na których umieszczono elementy elektroniczne.

W nasze ręce trafił model w pierwszej rewizji (Rev. 1), która różni się od wersji testowanych przez inne redakcje. Główne różnice sprowadzają się nie tylko do innych wersji elementów elektronicznych, ale też ich liczby (np. w przypadku tranzystorów na liniach 3,3 i 5 V).

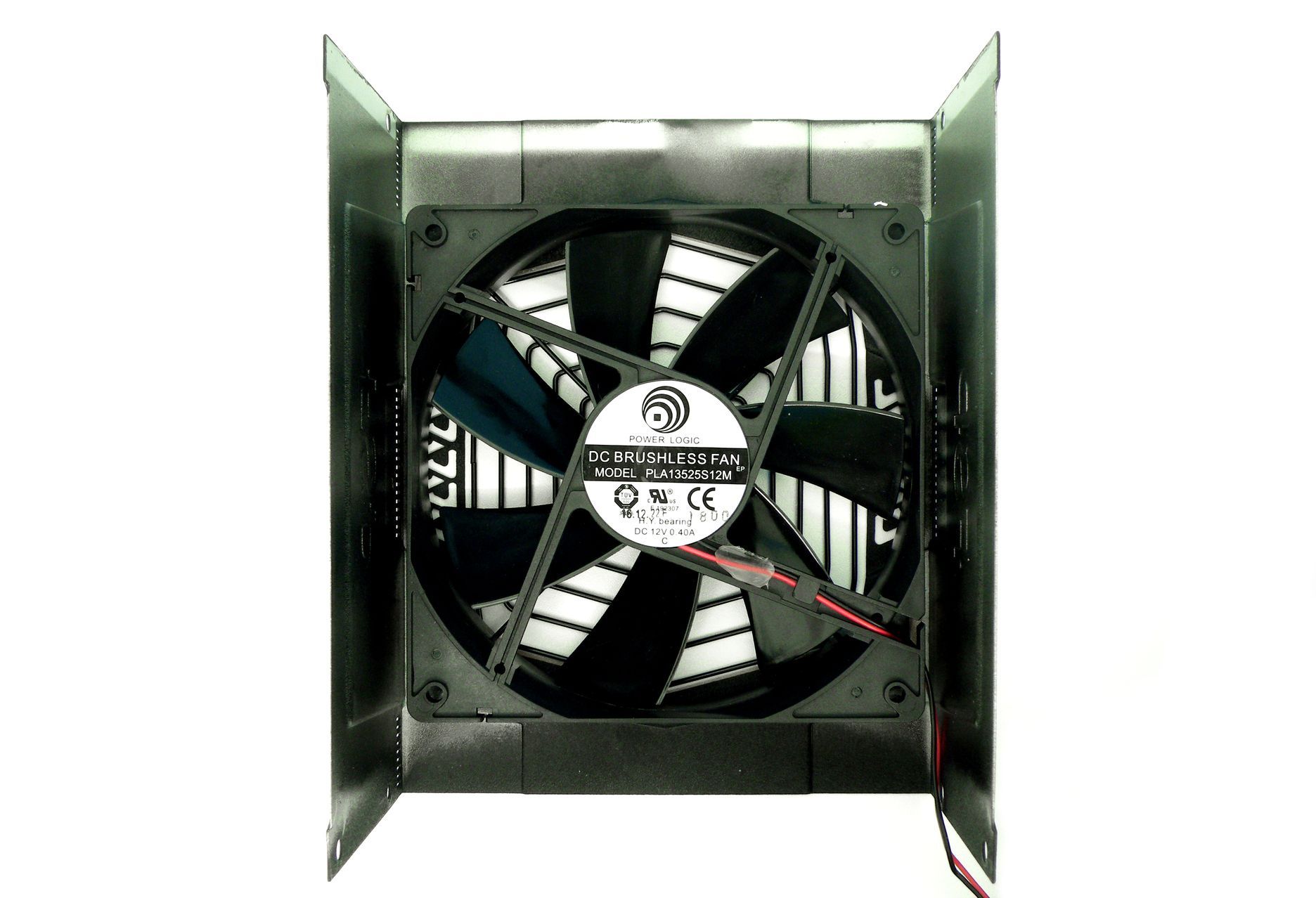

Do chłodzenia komponentów wykorzystano 135-milimetrowy wentylator Power Logic PLA13525S12M (2000 RPM / 111,1 CFM / 41,6 dB). Prędkość obrotowa jest tutaj regulowana w zależności od obciążenia jednostki – do 50% są one mniejsze, a przez to zasilacz powinien być cichszy. Szkoda, że nie zastosowano trybu pasywnego, który można znaleźć w modelach konkurencji.

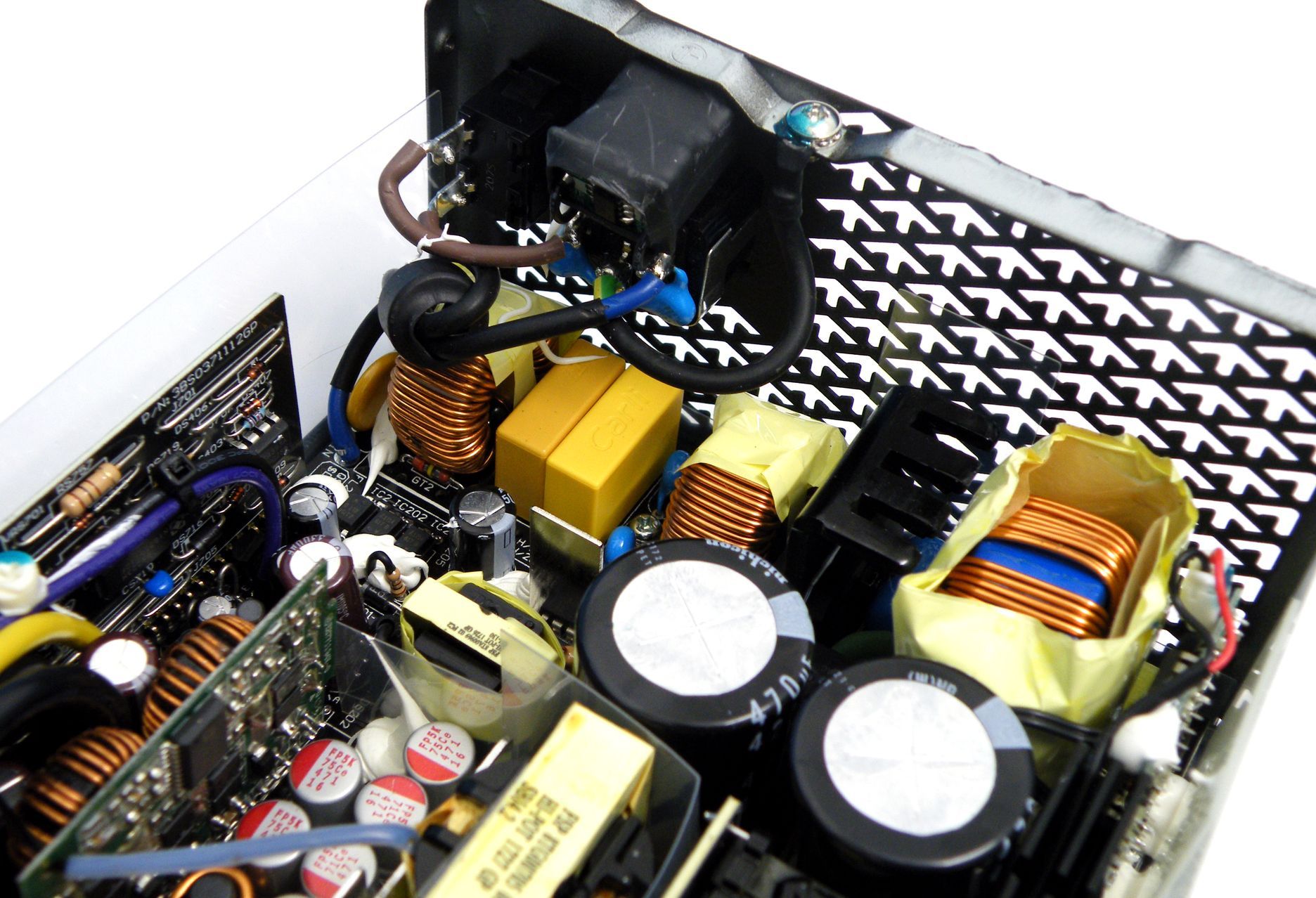

Strona pierwotna standardowo zaczyna się od filtrów napięcia wejściowego – przy gnieździe sieciowym znalazły się dwa kondensatory ceramiczne typu Y i jeden poliestrowo-metalizowany typu X, natomiast na głównym laminacie znalazły się dwa kolejne kondesatory typu X i dwa typu Y. Nie zabrakło też bezpiecznika i warystora MOV. Dalej umieszczono dwa mostki prostownicze GBJ2506F (obydwa przymocowano do niewielkiego radiatora). Zaraz za nimi znalazł się również termistor NTC.

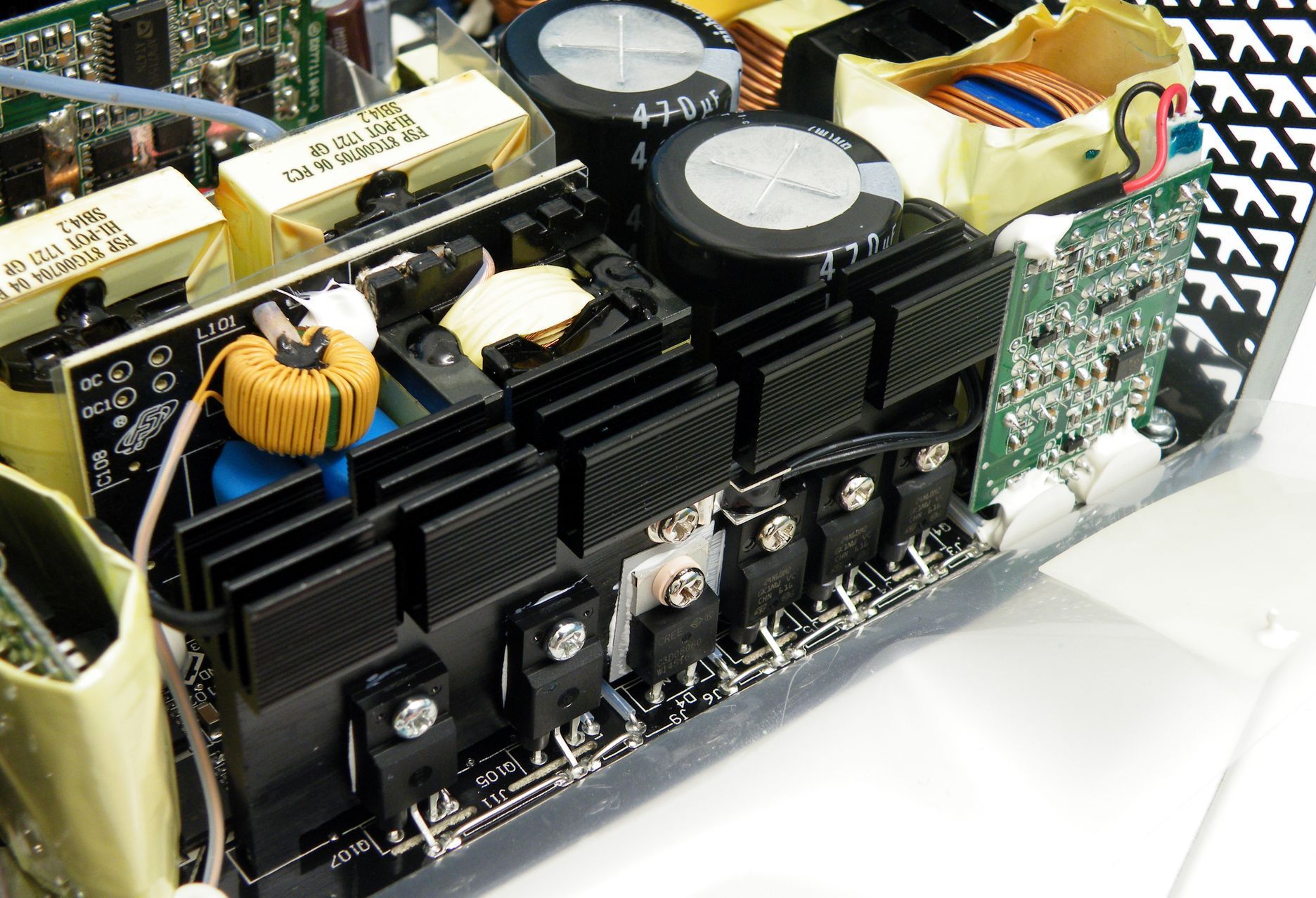

Za APFC odpowiada pojedyncza dioda Schottky'ego Cree C3D08060A oraz trzy tranzystory STMicroelectronics STF24N60M2 – elementy te przymocowano do kolejnego radiatora. Sterowaniem zajmują się tutaj scalaki Fairchild Semiconductor KA393A i Taiwan Semiconductor TS358CD, które umieszczono obok na niewielkiej pionowej płytce drukowanej.

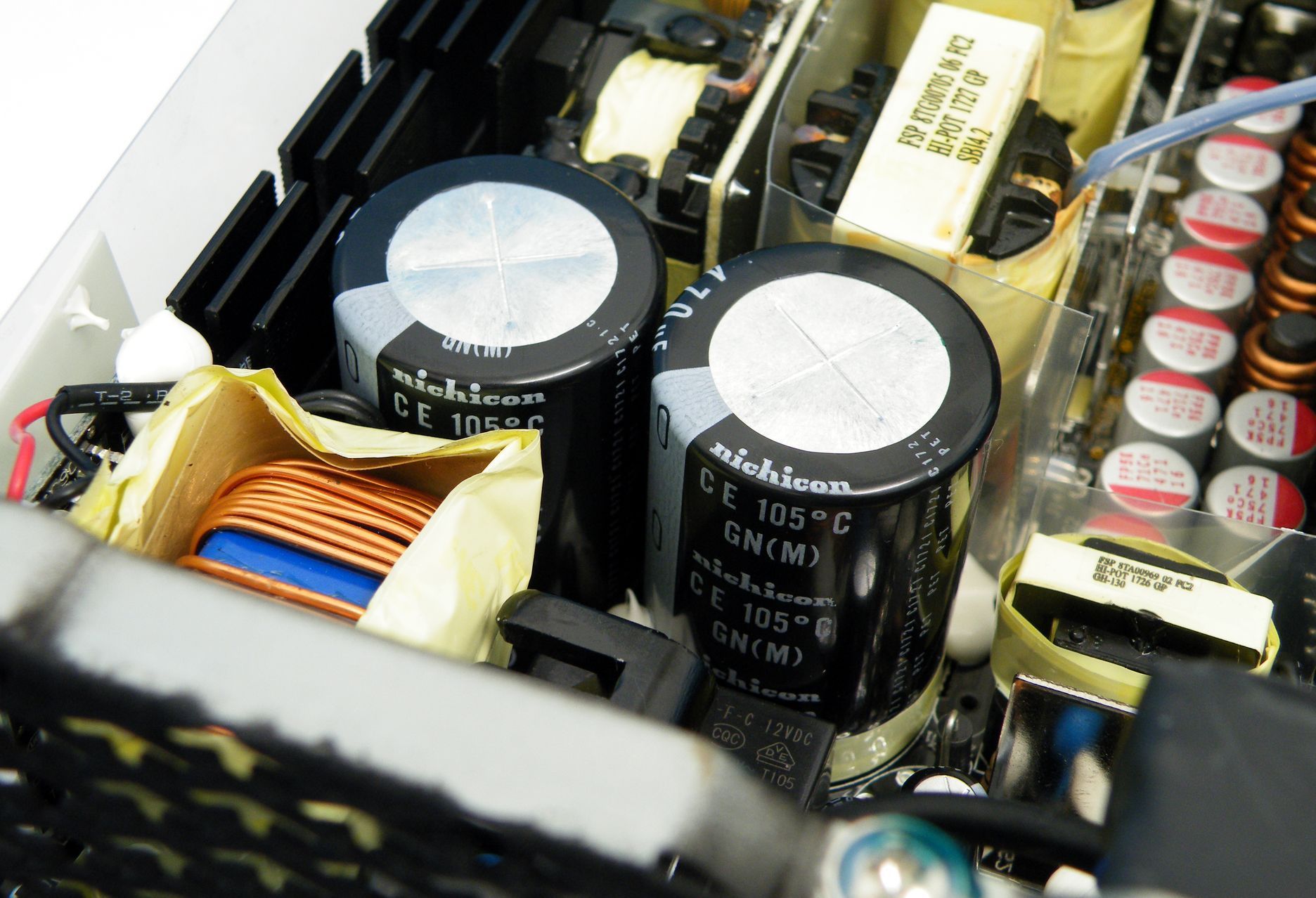

Główne kondensatory wyprodukowała firma Nichicon – są to modele z serii GN(M) o pojemności 470 µF przy napięciu zasilającym 420 V (łącznie 940 µF). Obydwa oczywiście certyfikowane do pracy w temperaturze do 105 stopni Celsjusza.

Za przełączanie odpowiadają cztery tranzystory Infineon IPP60R190C6 – mamy tutaj do czynienia z topologią pełnego mostu “full bridge” w połączeniu z układem rezonansowym LLC.

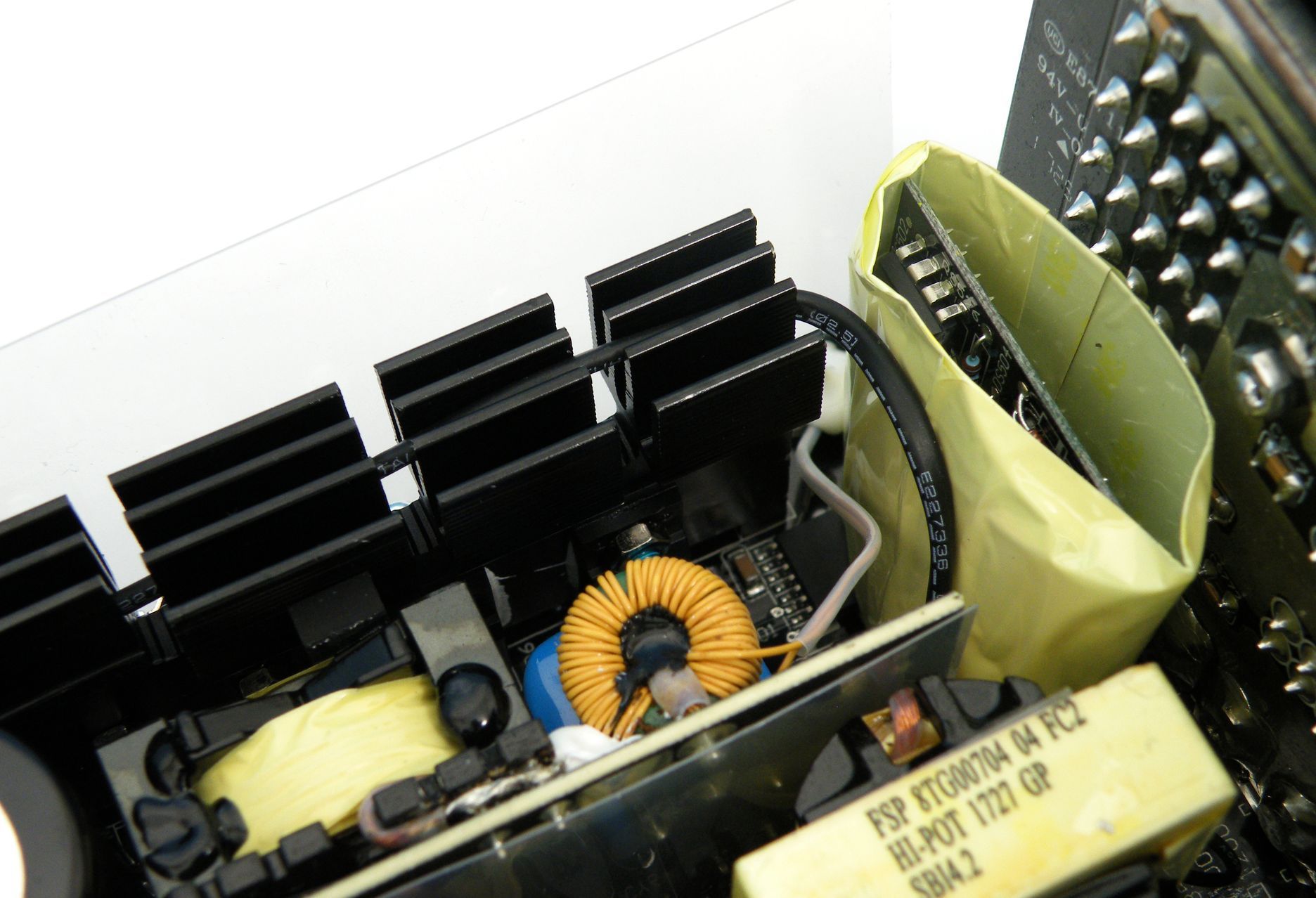

Kolejne scalaki umieszczono na laminacie po drugiej stronie radiatora, ale nie byliśmy w stanie odczytać ich oznaczeń (płytkę owinięto taśmą). Wiemy jednak, że sekcja ta odpowiada za układ rezonansowy. Tuż obok na głównym laminacie znalazły się dwa układy scalone Silicon Labs Si8233BD.

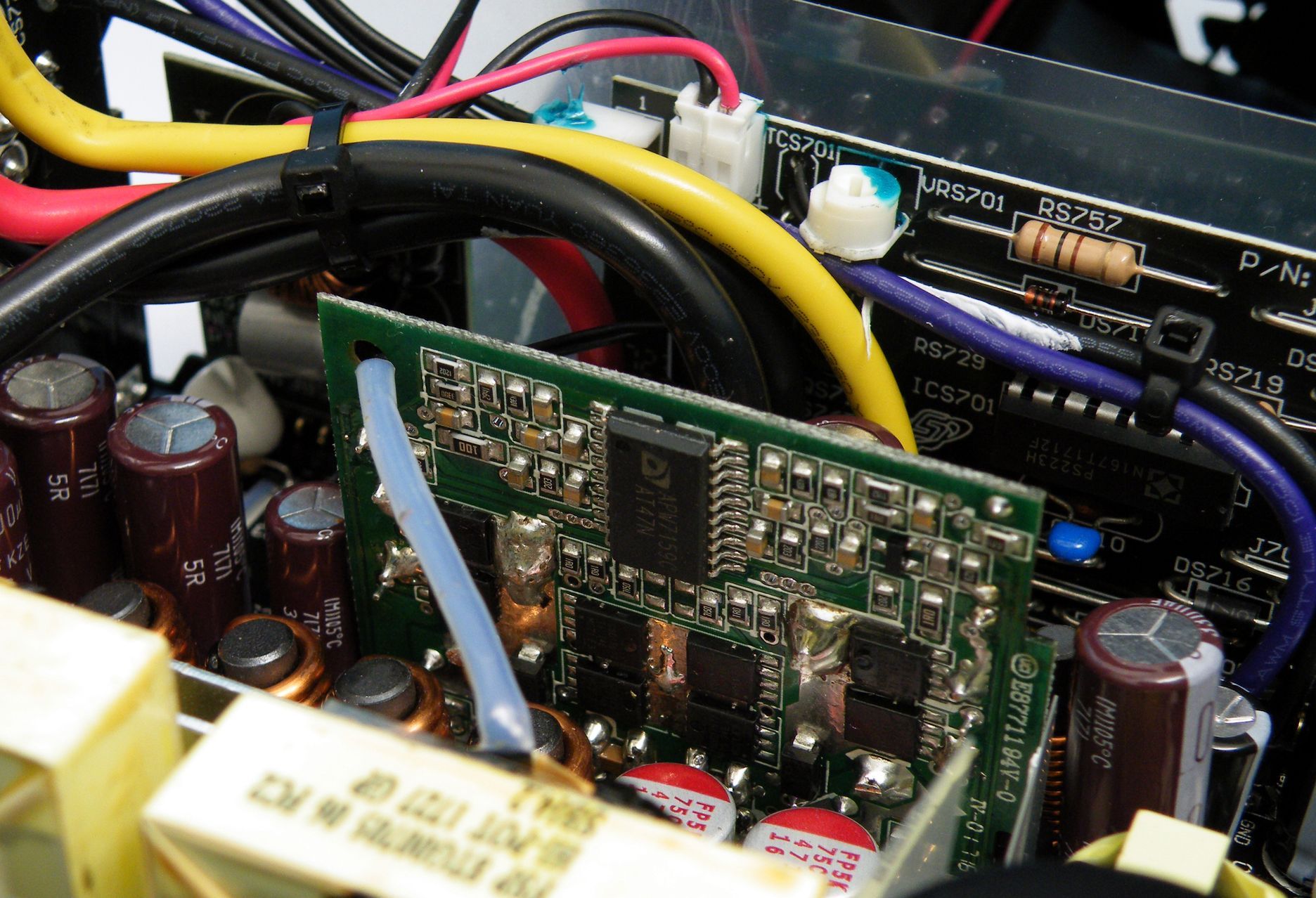

Po stronie wtórnej oczywiście znalazły się konwertery DC-DC. Tranzystory odpowiedzialne za linie 3,3 i 5 V (8x Texas Instruments CSD17577Q3A) przeniesiono na dodatkową płytkę drukowaną, a całością zarządza kontroler Anpec APW7159C. Z kolei te odpowiedzialne za szynę 12 V (8x Infineon BSC014N04LS) przeniesiono na rewers głównego laminatu.

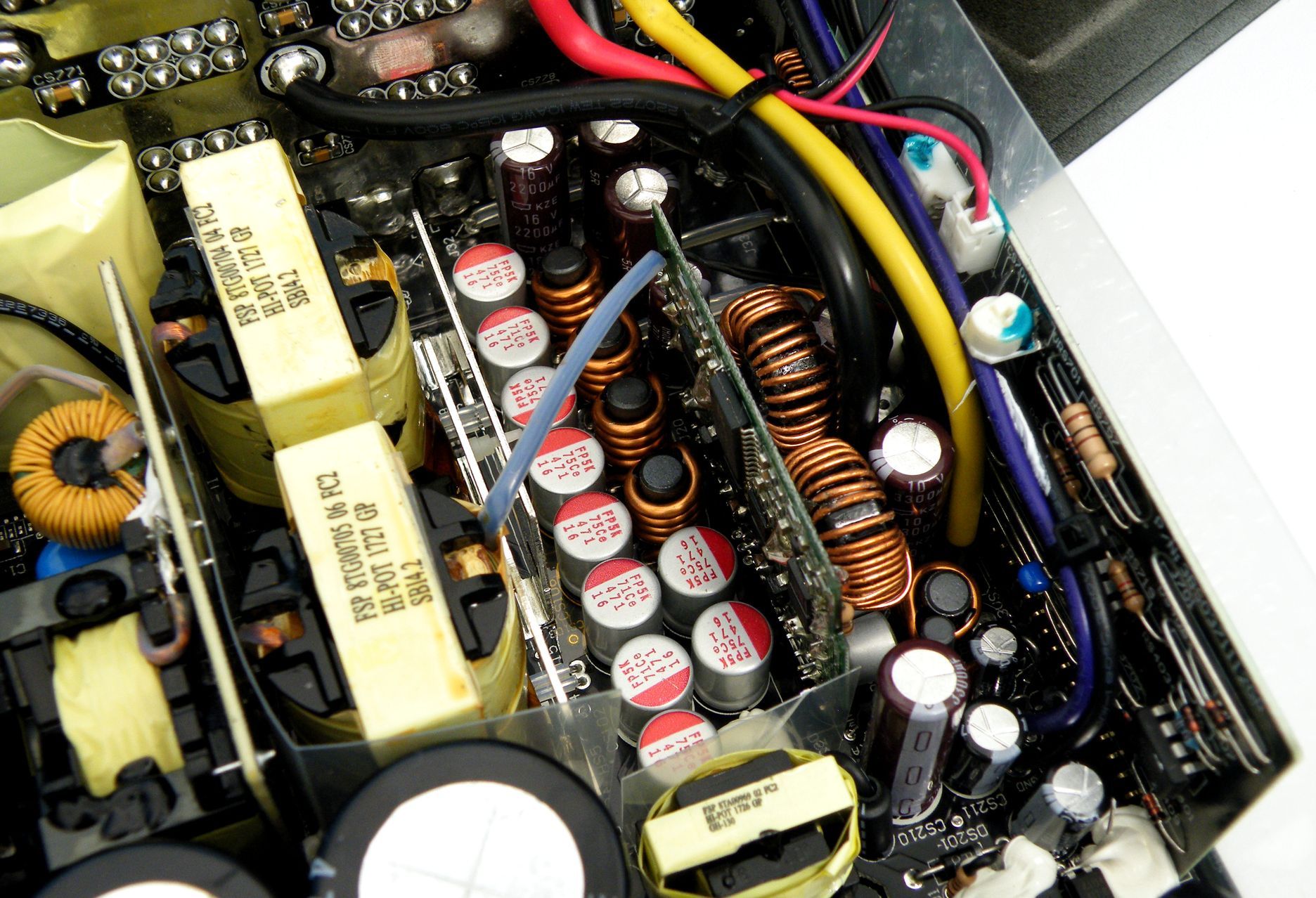

Filtrowaniem napięć wyjściowych zajmuje się bateria kondensatorów polimerowych Fujitsu. Oprócz tego zastosowano kondensatory elektrolityczne – głównie modele Nippon Chemi-Con (serie KZE i KY), ale znalazło się również kilka sztuk Rubycon (seria YXH). Wszystkie o wytrzymałości do 105 stopni Celsjusza.

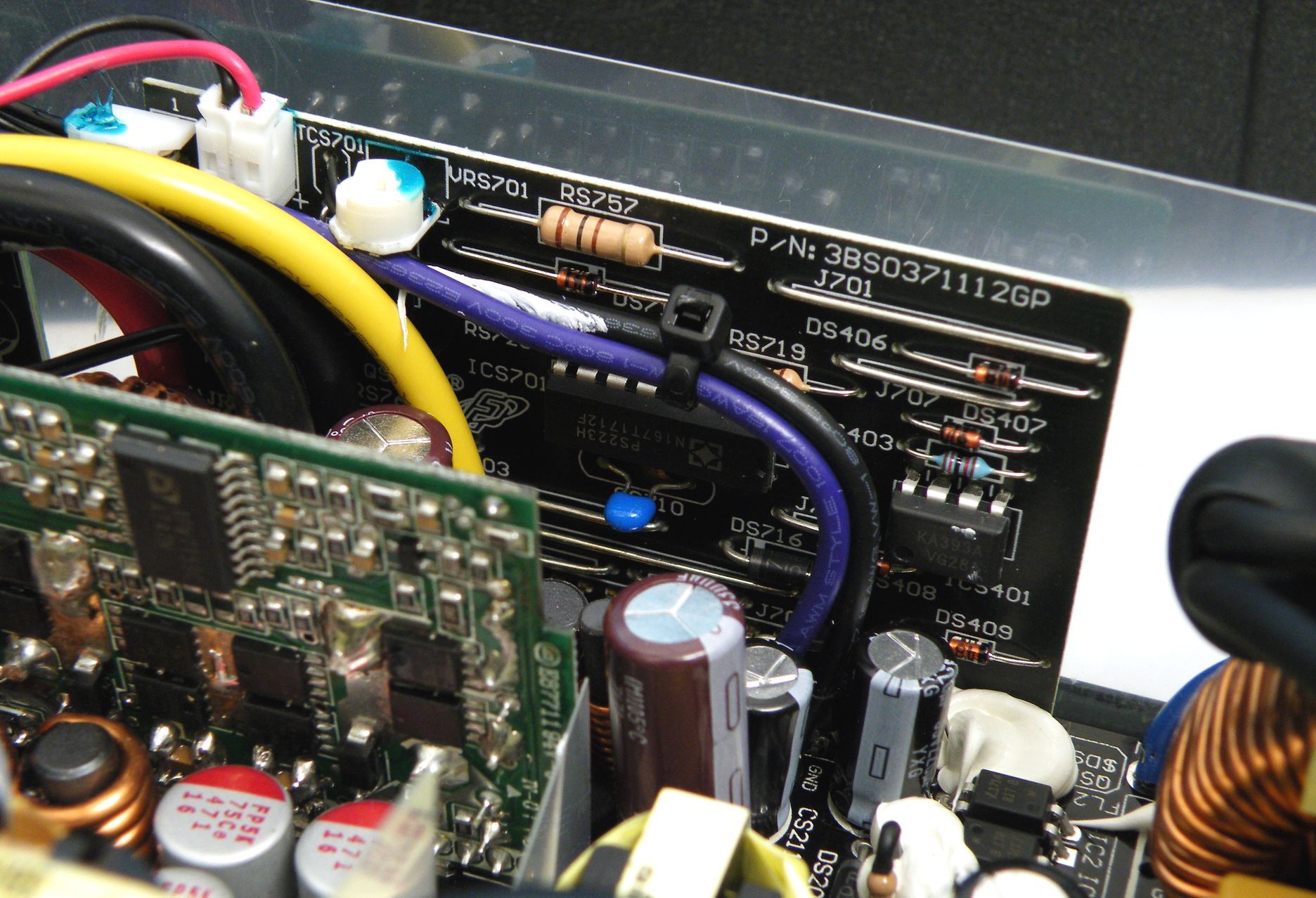

Na koniec warto jeszcze wspomnieć o kontrolerze SiTI PS229, który odpowiada za zabezpieczenia: OVP, UVP, OCP, SCP i OTP. Układ umieszczono na kolejnej płytce drukowanej.

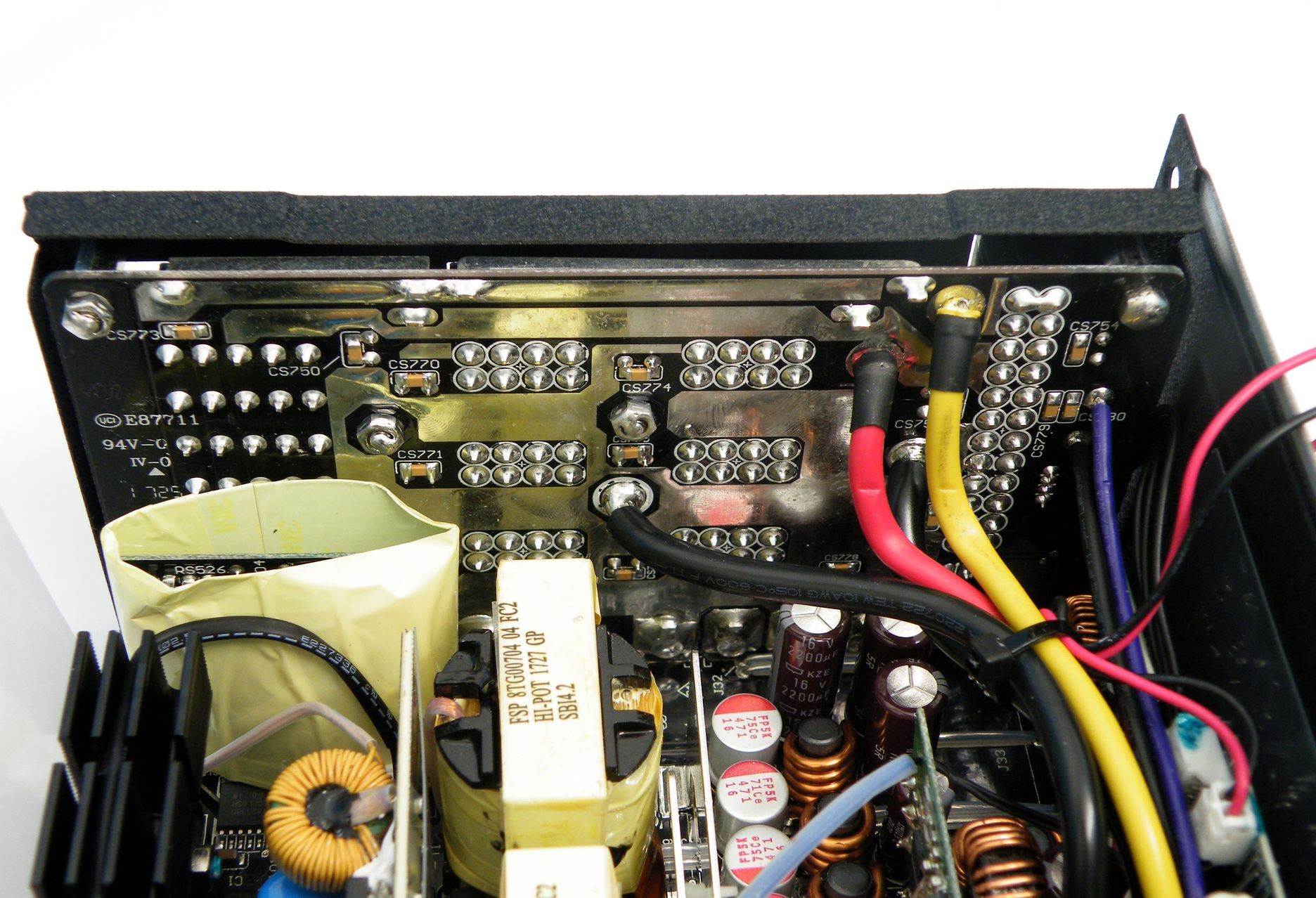

Płytkę do wpięcia modularnych wiązek podłączono grubymi przewodami 10AWG, a część połączeń zastąpiono płaskownikami (rozwiązanie to pozwoli uniknąć spadków napięcia przy dużych obciążeniach zasilacza).

[kontrolka produkt=intel-core-i5-6600 typ=top10new tytul="Intel Core i5 6600" opis="Intel Core i5-6600 zalicza się do jednych z najwydajniejszych procesorów Intel Skylake. Do chłodzenia wykorzystaliśmy referencyjny cooler."]

[kontrolka produkt=msi-z170a-tomahawk typ=top10new tytul="MSI Z170A Tomahawk" opis="MSI Z170A Tomahawk to płyta główna pod LGA 1151, która została zaprojektowana głównie z myślą o graczach i entuzjastach. Podstawa naszej platformy testowej zasilaczy."]

[kontrolka produkt=asus-radeon-r9-290 typ=top10new tytul="ASUS Radeon R9 290 DirectCU II OC" opis="Karta graficzna ASUS Radeon R9 290 DirectCU II OC może nie zalicza się do najnowszych modeli, ale charakteryzuje się dużym poborem energii elektrycznej, więc świetnie nadaje się do obciążania zasilaczy."]

[kontrolka produkt=g-skill-ripjaws-4-ddr4-2x-4-gb-3000-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="2-kanałowy zestaw nowych pamięci DDR4 (w naszej platformie pracują z częstotliwością nominalną kontrolera pamięci - 2133 MHz)."]

[kontrolka produkt=wd-blue-320-gb typ=top10new tytul="WD Caviar Blue 320 GB (WD3200AAKS)" opis="WD Caviar Blue 320 GB to dysk systemowy, który wykorzystujemy w naszej platformie testowej od dawna."]

[kontrolka produkt=fsp-aurum-pt-1000w typ=top10new tytul="FSP Aurum PT 1000W" opis="Testowany przez nas zasilacz - topowy model dla rozbudowanych konfiguracji sprzętowych, który wyróżnia się bardzo wysoką sprawnością energetyczną."]

[kontrolka produkt=microsoft-windows-8-1-64-bit-o typ=top10new tytul="Microsoft Windows 8.1 64 bit " opis="Nasza konfiguracja sprzętowa działa pod obsługą systemu operacyjnego Windows 8.1 64-bit"]

• AMD Radeon Software Crimson Edition 16.3 Beta

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy dla pięciu scenariuszy, które są typowe podczas użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC Media Player
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT i aplikacji MSI Kombustor. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

FSP Aurum PT 1000W to zasilacz zaprojektowany głównie z myślą o rozbudowanych konfiguracjach, które charakteryzują się wysokim zapotrzebowaniem na energię elektryczną. Przy mniej wymagających scenariuszach sprawność energetyczna nie jest najwyższa, więc dopiero przy mocniejszym obciążeniu można zauważyć lepsze wyniki.

Dobrze to widać przy dodatkowych scenariuszach, gdzie jednostka charakteryzuje się zauważalnie niższym zapotrzebowaniem na energię elektryczną.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Tryb obciążenia nie robi na zasilaczu większego wrażenia, więc odczyty napięć są tutaj ciut zawyżone. Regulacja napięć na wszystkich liniach wypada bardzo dobrze.

Aurum PT 1000W to kolejny zasilacz FSP, który mieliśmy okazję przetestować w redakcji. Tym razem jest to jednak konstrukcja z górnej półki, której trudno cokolwiek zarzucić jeżeli chodzi o jakość wykonania czy parametry pracy. Niestety, jak to często bywa w produktach z górnej półki, głównym minusem okazuje się cena.

Przetestowany przez nas model oferuje moc znamionową 1000 W, a zatem sprawdzi się jako podstawa rozbudowanych konfiguracji z mocnym procesorem, kilkoma kartami graficznymi i całą baterią dysków/nośników. Dodatkowym atutem jest długie, bogate i całkowicie modularne okablowanie, które ułatwi proces składania komputera, nawet w większych obudowach typu Full Tower. Do pełni szczęścia brakuje tylko półpasywnego trybu pracy wentylatora.

Jeżeli chodzi o elektronikę, tutaj też nie ma się do czego przyczepić. Producent postawił na autorską platformę opartą o wysokiej klasy komponenty. Możemy zatem liczyć nie tylko na bardzo wysoką sprawność energetyczną i stabilne napięcia wyjściowe, ale przede wszystkim na niską awaryjność. Wysoką jakość wykonania potwierdza sam fakt, iż producent udziela na zasilacz aż 7 lat gwarancji.

Zasilacze Aurum PT zadebiutowały na rynku 3 lata temu, przez co w niektórych sklepach już nie są dostępne. Z tego też powodu realna cena jednostek jest wyższa, aniżeli w przypadku podobnych jednostek innych firm – przetestowany przez nas model o mocy 1000 W kosztuje nawet 1300-1400 złotych. Od czasu do czasu można jednak znaleźć oferty w okolicach 900 złotych i taka stawka wydaje się jak najbardziej odpowiednia.

• wzornictwo
• długie, całkowicie modularne okablowanie
• do tego bogaty zestaw wtyczek
• bardzo dobra jakość wykonania
• bardzo wysoka sprawność energetyczna
• stabilne napięcia wyjściowe
• 7 lat gwarancji producenta


• brak półpasywnego trybu pracy wentylatora
• problemy z dostępnością (i przez to wysoka cena)
