Gigabyte XP1200M Xtreme Gaming – mała elektrownia dla PC

Przez naszą redakcję przewinęło się całkiem sporo zasilaczy komputerowych, ale głównie były to modele ze średniego segmentu, przeznaczone raczej dla standardowych konfiguracji sprzętowych – z jedną lub góra dwoma kartami graficznymi. Tym razem w nasze ręce trafiła wyjątkowa konstrukcja, która sprawdzi się w najwydajniejszych komputerach z topowymi procesorami i kilkoma połączonymi kartami – poznajcie Gigabyte XP1200M Xtreme Gaming.

• Bardzo wysoka moc znamionowa
• Bardzo wysoka sprawność energetyczna
• Całkowicie modularna konstrukcja
• Nowoczesna konstrukcja
• Długa gwarancja producenta (5 lat)

Gigabyte i zasilacze? No właśnie, firmę Gigabyte bardziej możemy kojarzyć z kartami graficznymi, płytami głównymi, a ostatnio coraz bardziej też z miniaturowymi komputerkami. Niedawno producent ten postanowił rozszerzyć markę Xtreme Gaming o nowe akcesoria i podzespoły komputerowe dla najbardziej wymagających graczy.

Pośród nich znalazł się właśnie testowany przez nas zasilacz XP1200M Xtreme Gaming. Model ten wyróżnia się bardzo wysoką sprawnością energetyczną, całkowicie modularnym okablowaniem, dobrą jakością zastosowanych komponentów i długą gwarancją. Warto jednak pamiętać, że jest to produkt przeznaczony dla wąskiego grona odbiorców, bo w końcu mało kto ma aż tak rozbudowany komputer, aby wymagał dostarczenia ponad 1 kW mocy (z oczywistych względów nie wliczamy tutaj komputerów połączonych z ekspresem do kawy :-)).

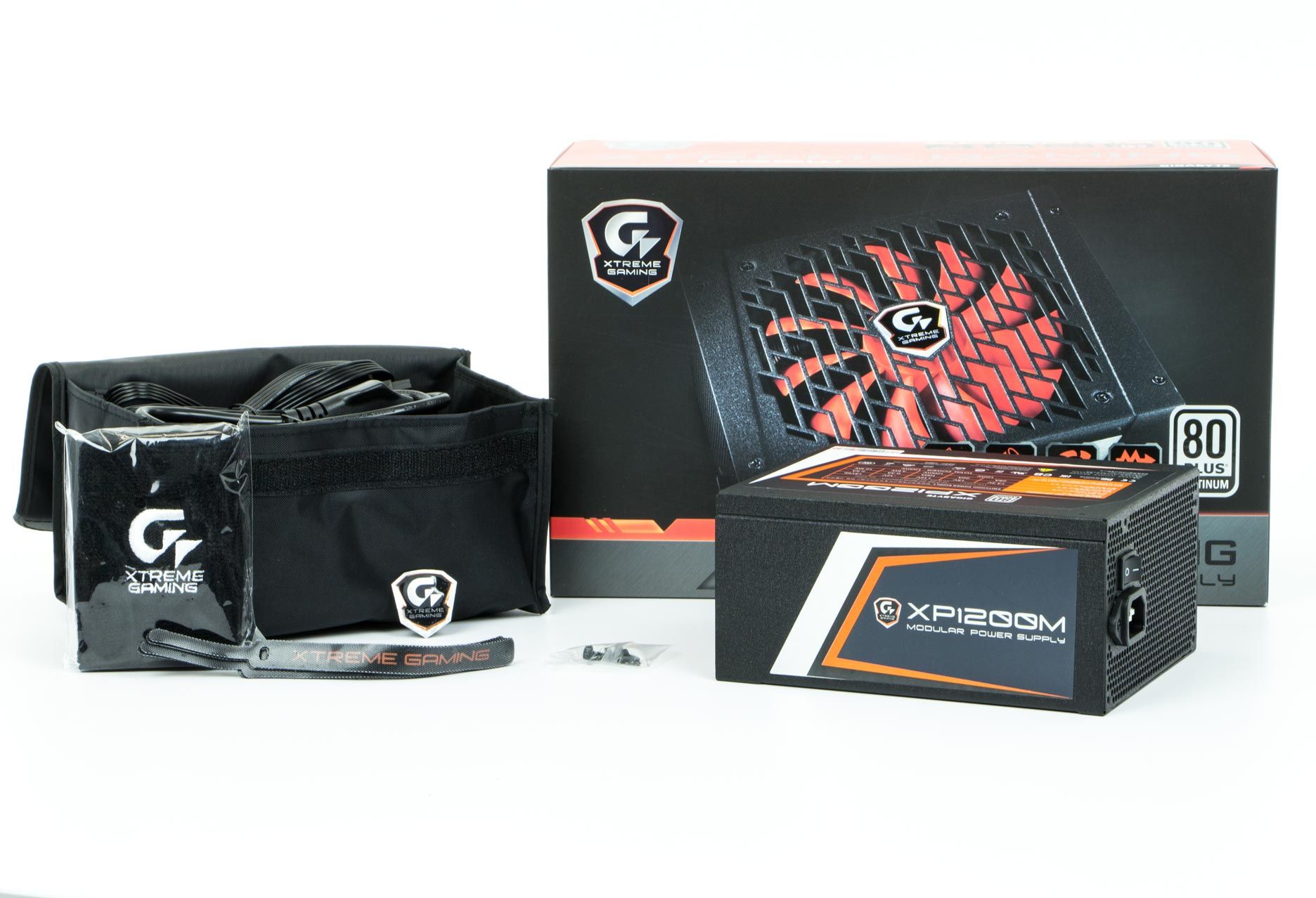

Zasilacz zapakowano w duże pudło, na którym umieszczono wszystkie najważniejsze informacje – zarówno jeżeli chodzi o zastosowane technologie, jak i dokładną specyfikację techniczną dla bardziej doświadczonych klientów. Dodatkowe wyposażenie obejmuje odczepiane wiązki i przewód zasilający (zapakowane w futerał). Oprócz tego producent dodaje cztery opaski na rzep, długie śrubki montażowe, logo Gigabyte Xtreme Gaming i frotkę z logo Gigabyte Xtreme Gaming (to chyba na wypadek jakbyśmy się spocili podczas składania całego komputera - w końcu jest to zasilacz dla najbardziej rozbudowanych zestawów).

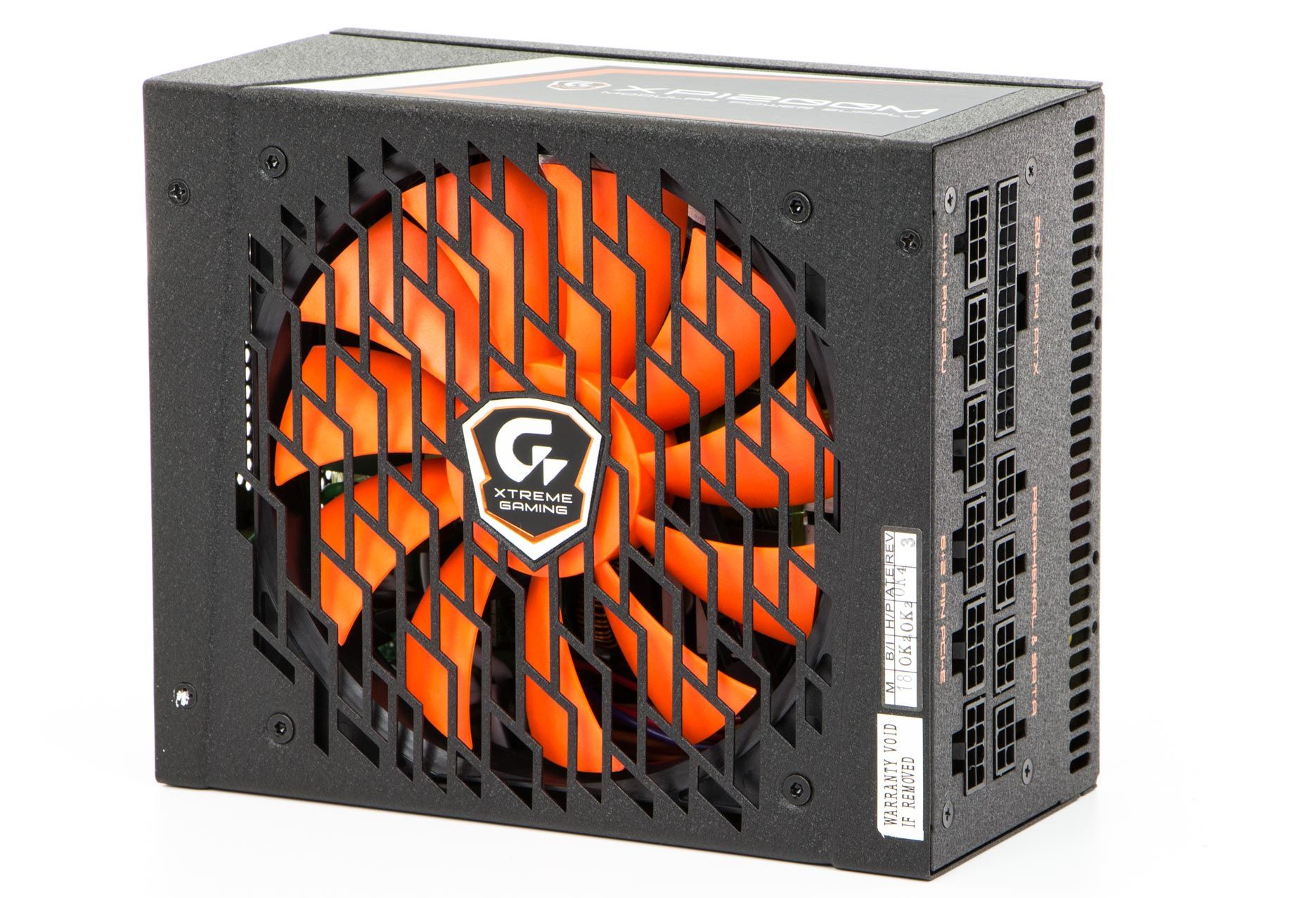

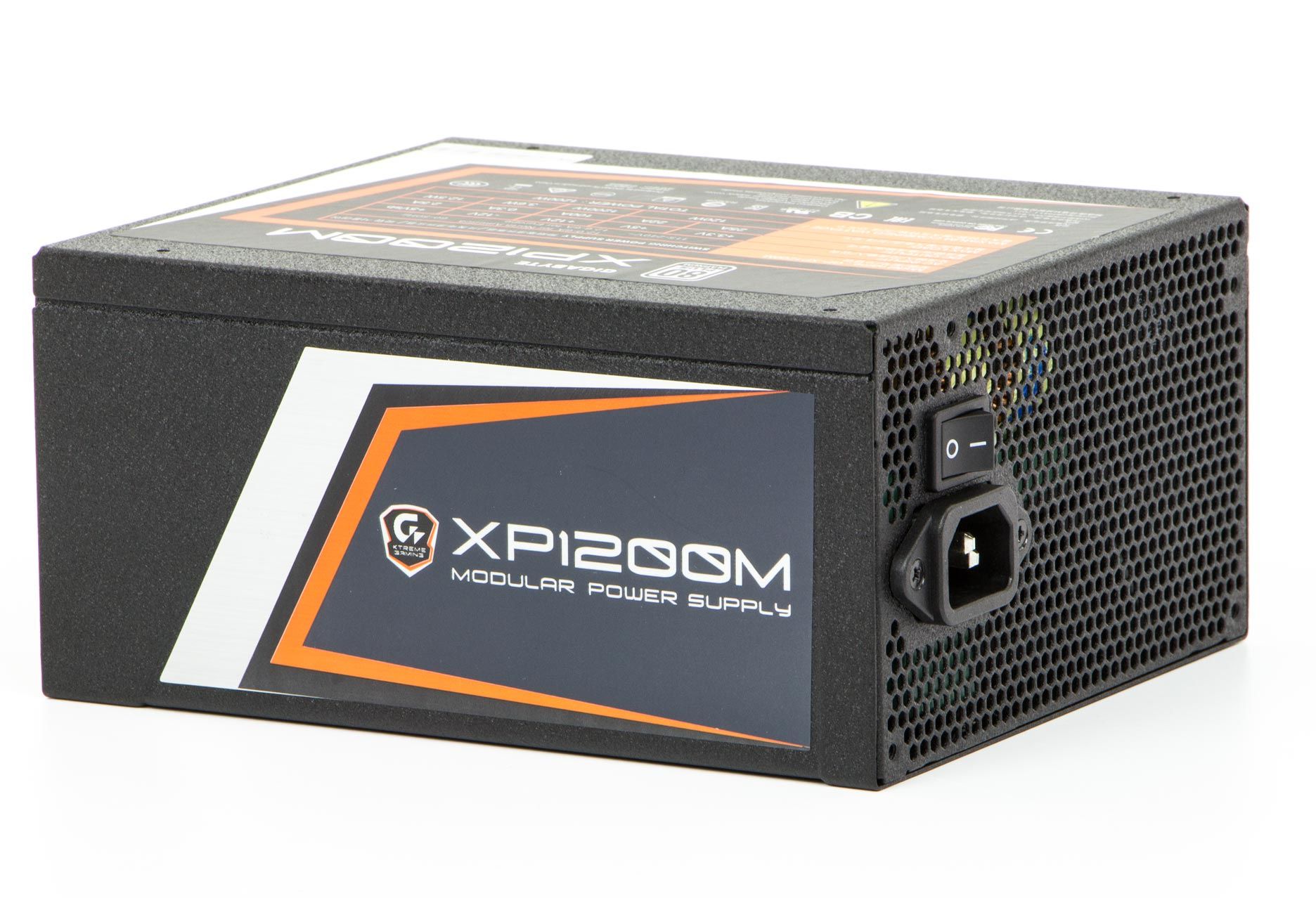

Zasilacz już na pierwszy rzut oka wyróżnia się dużym, pomarańczowym wentylatorem, którzy kontrastuje z lekko połyskującą, grafitową obudową. Na bocznych ściankach umieszczono naklejki z nazwą modelu, a na spodzie z tabliczką znamionową (więcej o niej w dalszej części artykułu).

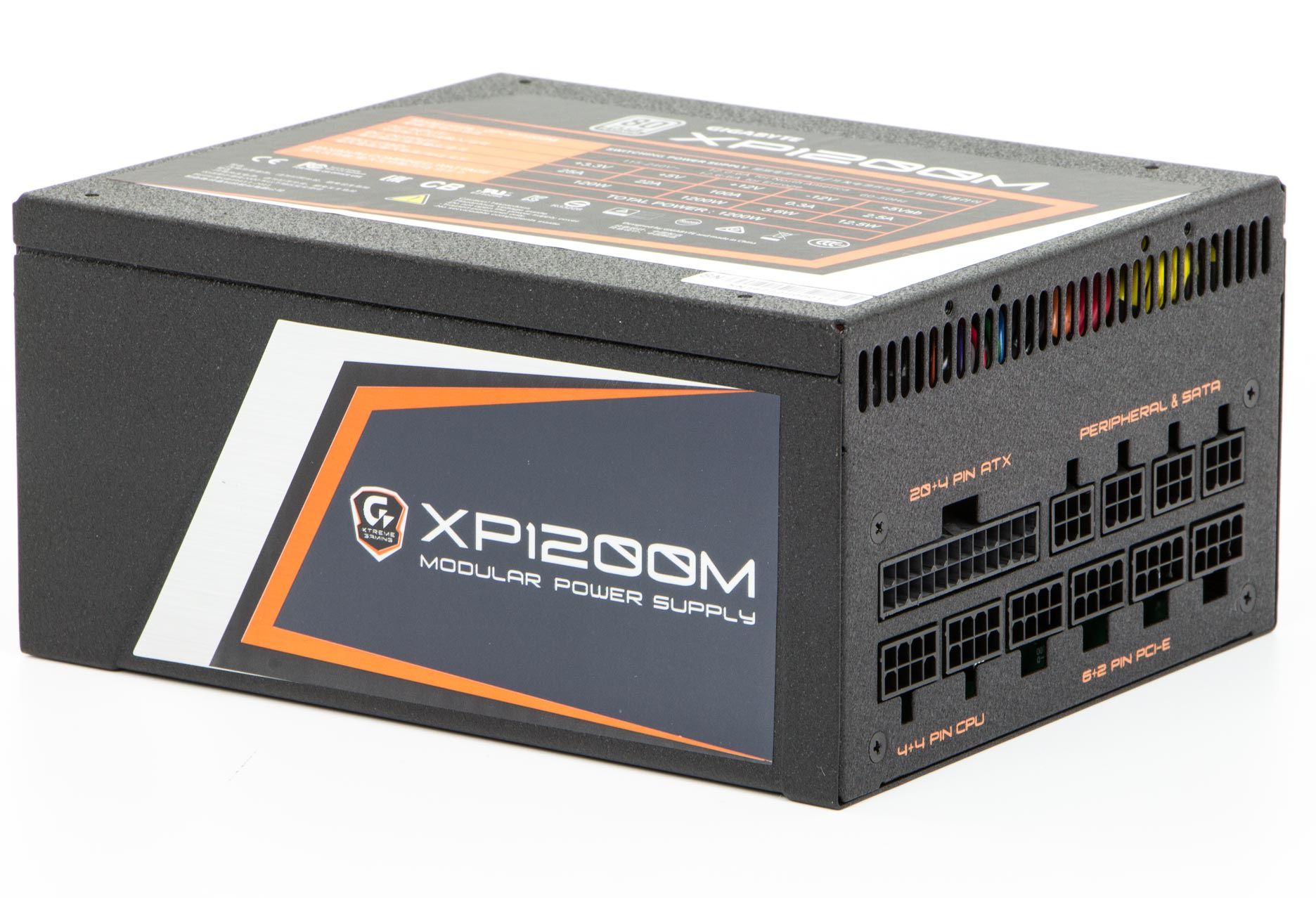

Warto również zwrócić uwagę, że Gigabyte XP1200M Xtreme Gaming jest trochę większy od standardowych jednostek – jego długość to już 180 mm, więc o instalacji w miniaturowych obudowach raczej możemy zapomnieć (sprawdzi się on tylko w standardowych obudowach typu tower).

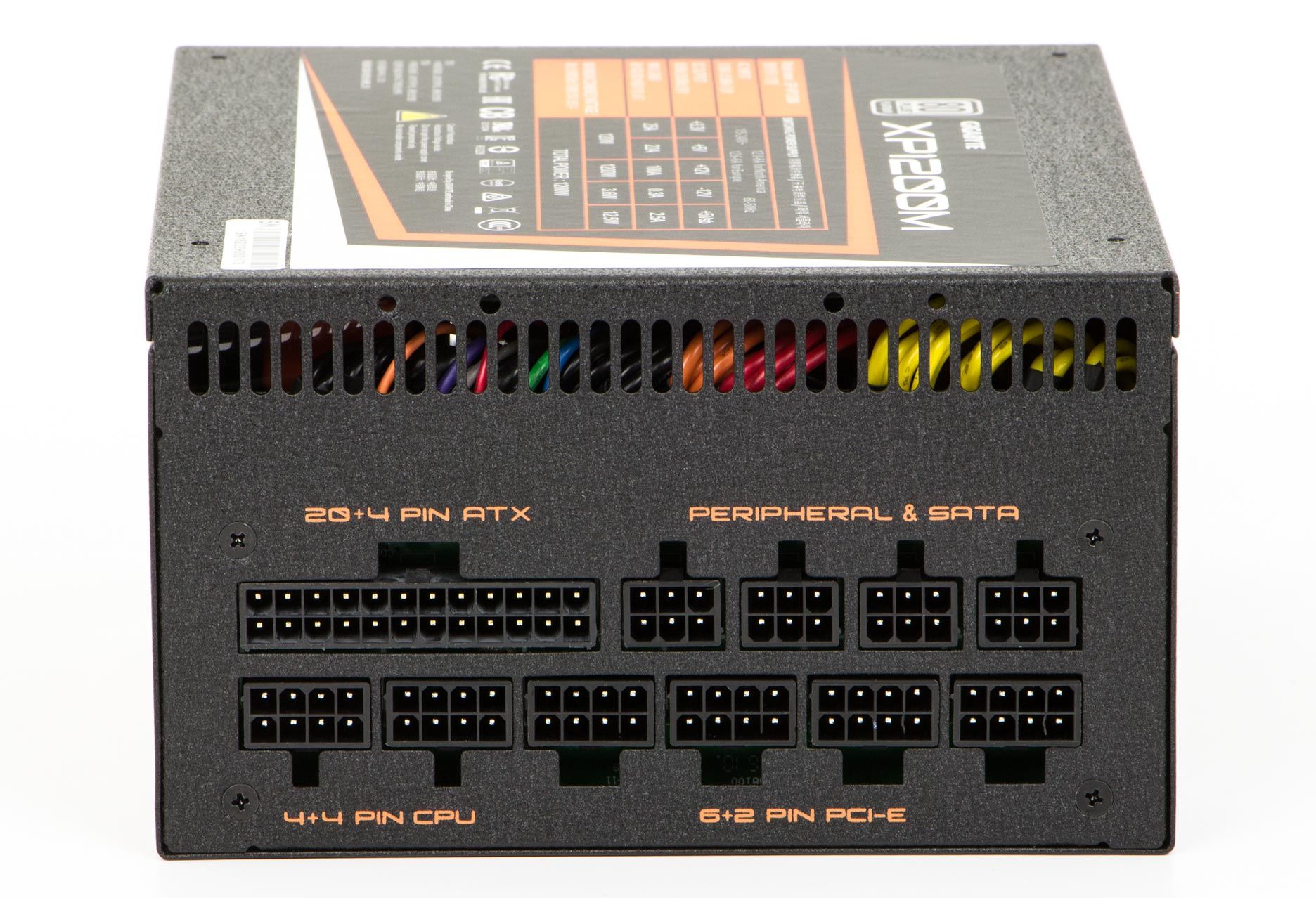

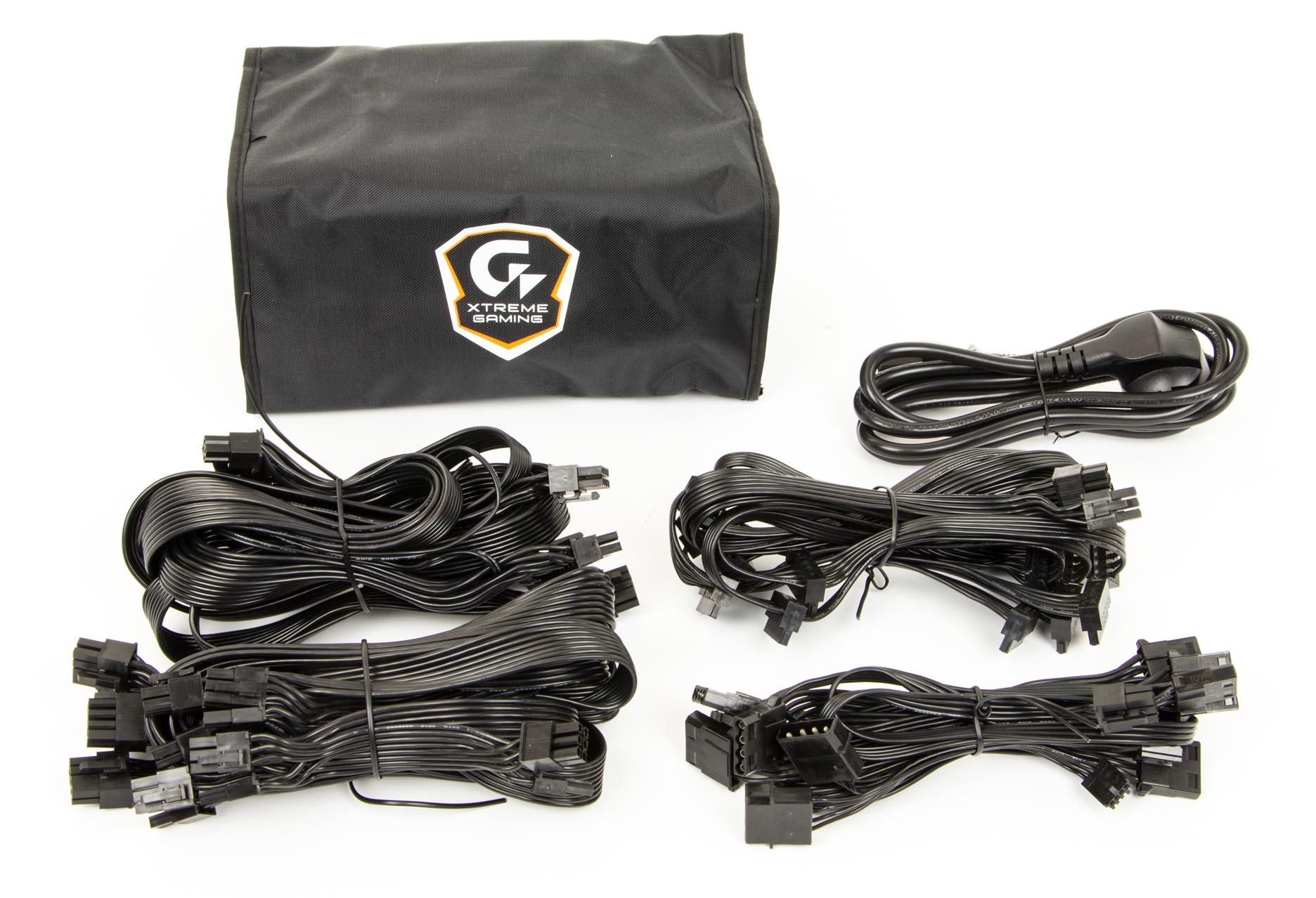

Jednym z głównych atutów zasilacza jest całkowicie modularny system okablowania – możemy więc odpiąć nie tylko przewody dla dysków i kart graficznych, ale też główne wiązki ATX i EPS dla płyty głównej. Rozwiązanie to z pewnością ułatwi składanie komputera – szczególnie, że jednostka ta z założenia będzie stosowana do bardziej rozbudowanych konfiguracji. Do dyspozycji oddano następujące wiązki (wszystkie z czarnymi, płasko ułożonymi przewodami):

• ATX12V 20+4 pin – długość: 70 cm
• EPS12V 4+4 pin – długość: 80 cm
• EPS12V 4+4 pin – długość: 66 cm
• 2x PCI-E 6+2 pin – długość: 66 + 10 cm
• 2x PCI-E 6+2 pin – długość: 66 + 10 cm
• PCI-E 6+2 pin – długość: 66 cm
• PCI-E 6+2 pin – długość: 66 cm
• 4x SATA – długość: 54 + 14 + 14 + 14 cm
• 4x SATA – długość: 54 + 14 + 14 + 14 cm
• 4x SATA – długość: 54 + 14 + 14 + 14 cm
• 4x MOLEX – długość: 55 + 14 + 14 + 14 cm
• 4x MOLEX – długość: 55 + 14 + 14 + 14 cm
• MOLEX -> FDD - długość: 11 cm
• MOLEX -> FDD - długość: 11 cm

Okablowanie jest naprawdę dłuuugie, więc nie powinno sprawiać problemów z podłączeniem komponentów nawet w większych obudowach typu Full Tower. Szkoda jednak, że producent udostępnił „tylko” sześć złączy PCI-E, podczas gdy standardem przy tej mocy znamionowej jest już raczej osiem wtyczek dla kart graficznych (dających możliwość podpięcia konfiguracji 4-way SLI/CrossFireX). Przy okazji warto wspomnieć, że dostępne gniazda pozwolą na podłączenie tylko czterech z pięciu wiązek SATA/MOLEX.

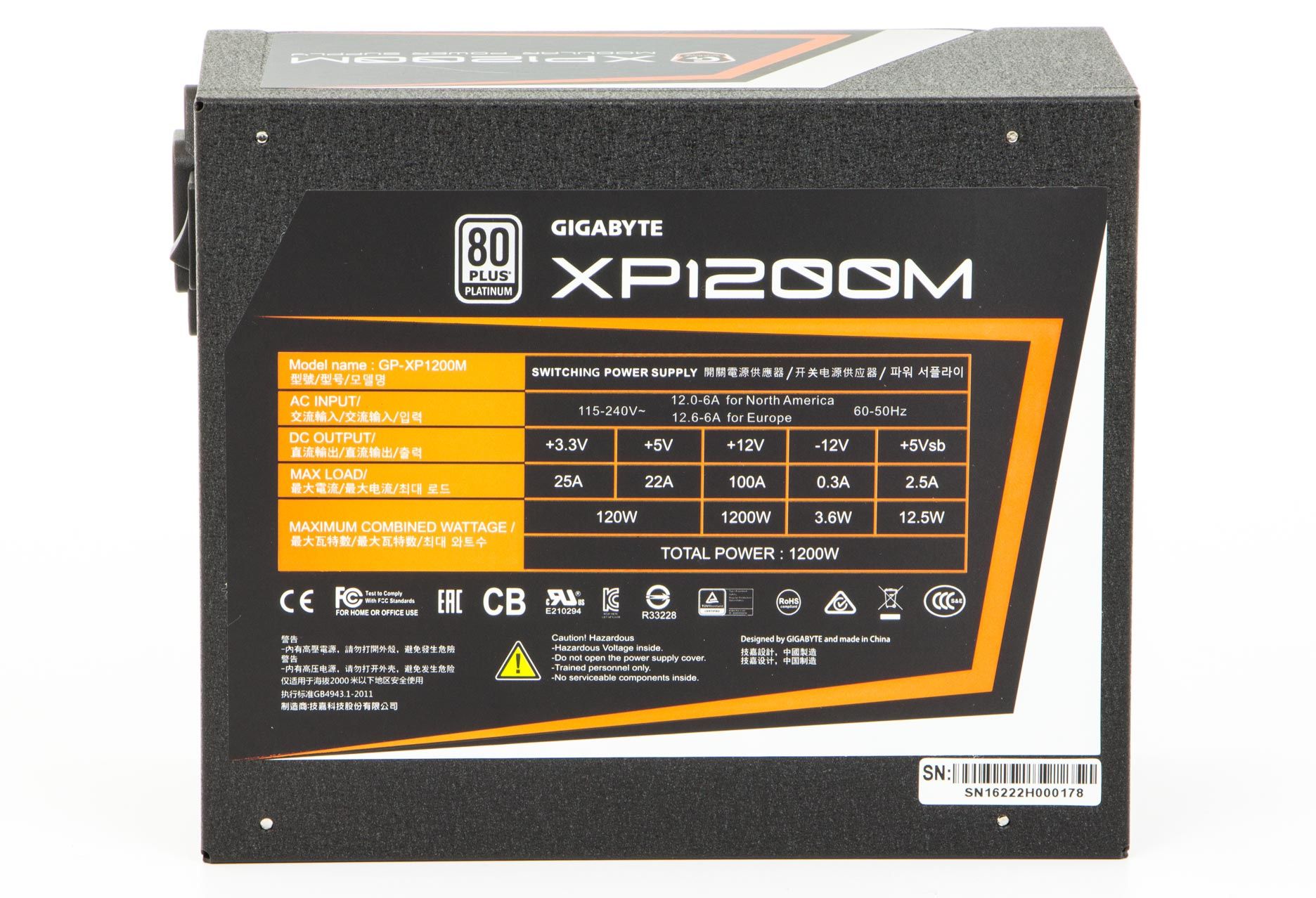

Całkowita moc znamionowa jednostki to 1200 W i taką też obciążalność ma główna linia 12 V (100 A) – nie powinno być więc problemów z zasileniem trzech „prądożernych” kart graficznych. Na linie 3,3 i 5 V łącznie przypada 120 W, natomiast na mniej ważne szyny -12 V i 5Vsb jest to już odpowiednio 3,6 W (0,3 A) i 12,5 W (2,5 A).

Sprawność energetyczna zasilacza stoi na bardzo wysokim poziomie, co też potwierdzono oficjalnym certyfikatem 80 PLUS Platinum (dla napięcia wejściowego 115 V). Do wyższej normy 80 PLUS Titanium jeszcze sporo brakuje, szczególnie jeżeli chodzi o pomiar efektywności przy 10% obciążenia – mamy więc lekkie obawy o wyniki poboru energii przy mniej wymagających scenariuszach.

Jeżeli chodzi o bezpieczeństwo jednostki, producent zastosował tutaj praktycznie wszystkie najważniejsze zabezpieczenia:

• nadprądowe (OCP) - zasilacz wyłączy się automatycznie, gdy prąd (40 A) na liniach przekroczy limit określony przez normy ATX
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego
• temperaturowe (OTP) - zasilacz wyłączy się automatycznie, gdy temperatury przekroczą limit określony przez normy ATX
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu

Na kolejnych stronach przyjrzymy się dokładniej zastosowanym komponentom, a także sprawdzimy sprawność energetyczna i stabilność napięć wyjściowych.

Nie omieszkaliśmy przyjrzeć się wnętrzu modelu Gigabyte XP1200M Xtreme Gaming. Warto jednak pamiętać, że obudowa zasilacza została zabezpieczona plombą, a jej zerwanie jest tożsame z utratą gwarancji - nie polecamy więc jej otwierać (również z uwagi na bezpieczeństwo). Mniej doświadczeni czytelnicy mogą ominąć ten rozdział.

Gigabyte XP1200M Xtreme Gaming bazuje na konstrukcji zaprojektowanej przez firmę Enhance Electronics. Jako ciekawostkę można dodać, że bardzo podobny projekt wykorzystują też modele Thermaltake Tough Power Grand Platinum 1200 W i Rosewill Quark 1200 W.

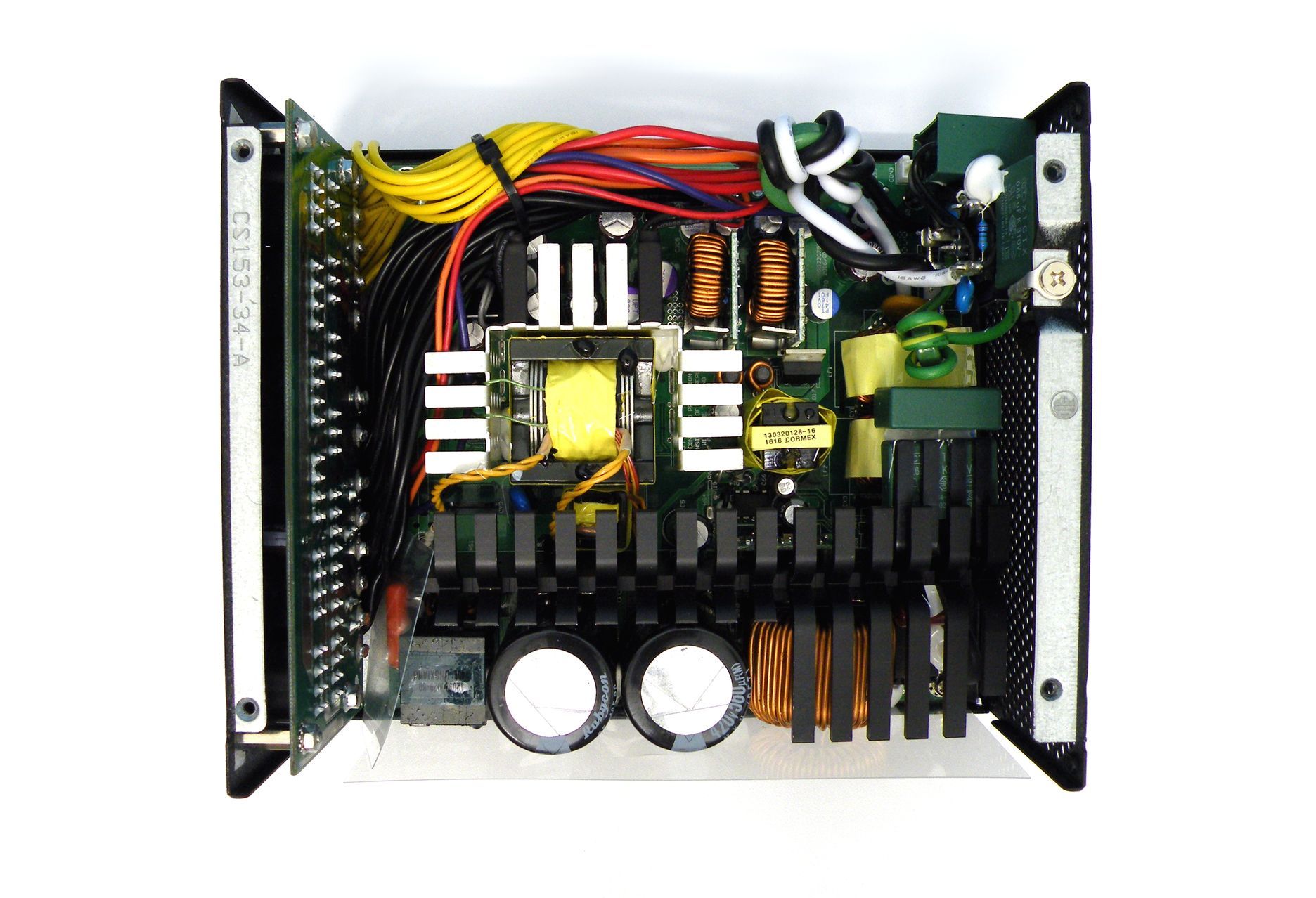

Wprawdzie zasilacz jest dłuższy od standardowych jednostek i płytka drukowana zajmuje prawie całą powierzchnię obudowy, ale elektronika i tak została tutaj gęsto upakowana. Jakość wykonania stoi na bardzo wysokim poziomie.

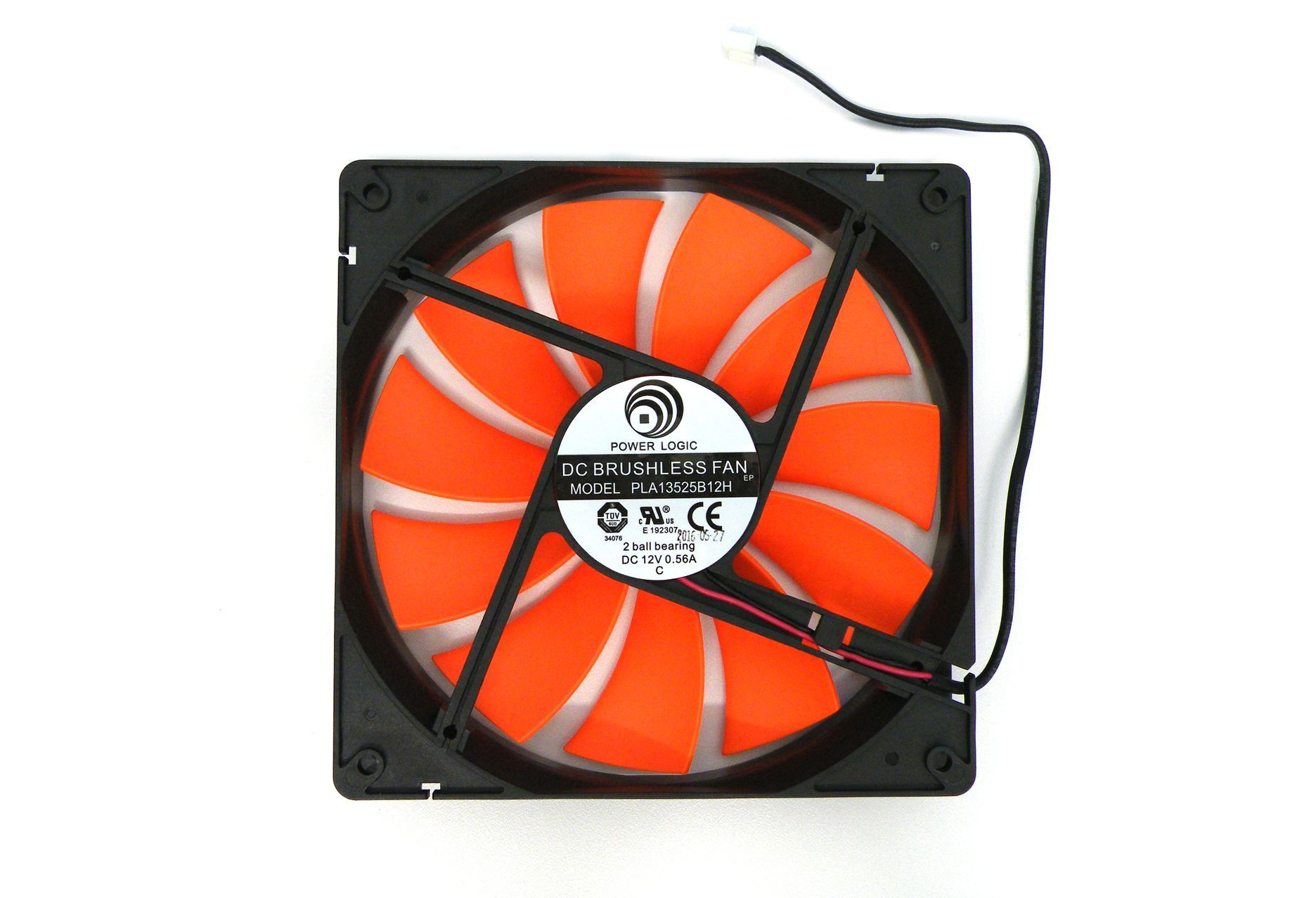

Do chłodzenia jednostki wykorzystano 140-milimetrowy wentylator Power Logic PLA13525B12H - model ten został wyposażony w wytrzymałe, podwójne łożysko kulkowe, a jego maksymalna prędkość obrotowa to 2400 RPM.

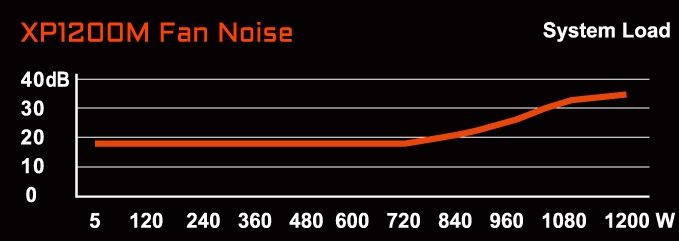

Obroty wentylatora są regulowane automatycznie w zależności od obciążenia konstrukcji - mniej więcej do 720 W pracuje on z obniżoną prędkością i tym samym generuje zauważalnie niższy hałas… a przynajmniej tak to ma wyglądać w teorii. W praktyce coś chyba jednak nie do końca wyszło, bo nawet przy niezbyt wytężonej pracy generuje on słyszalny hałas.

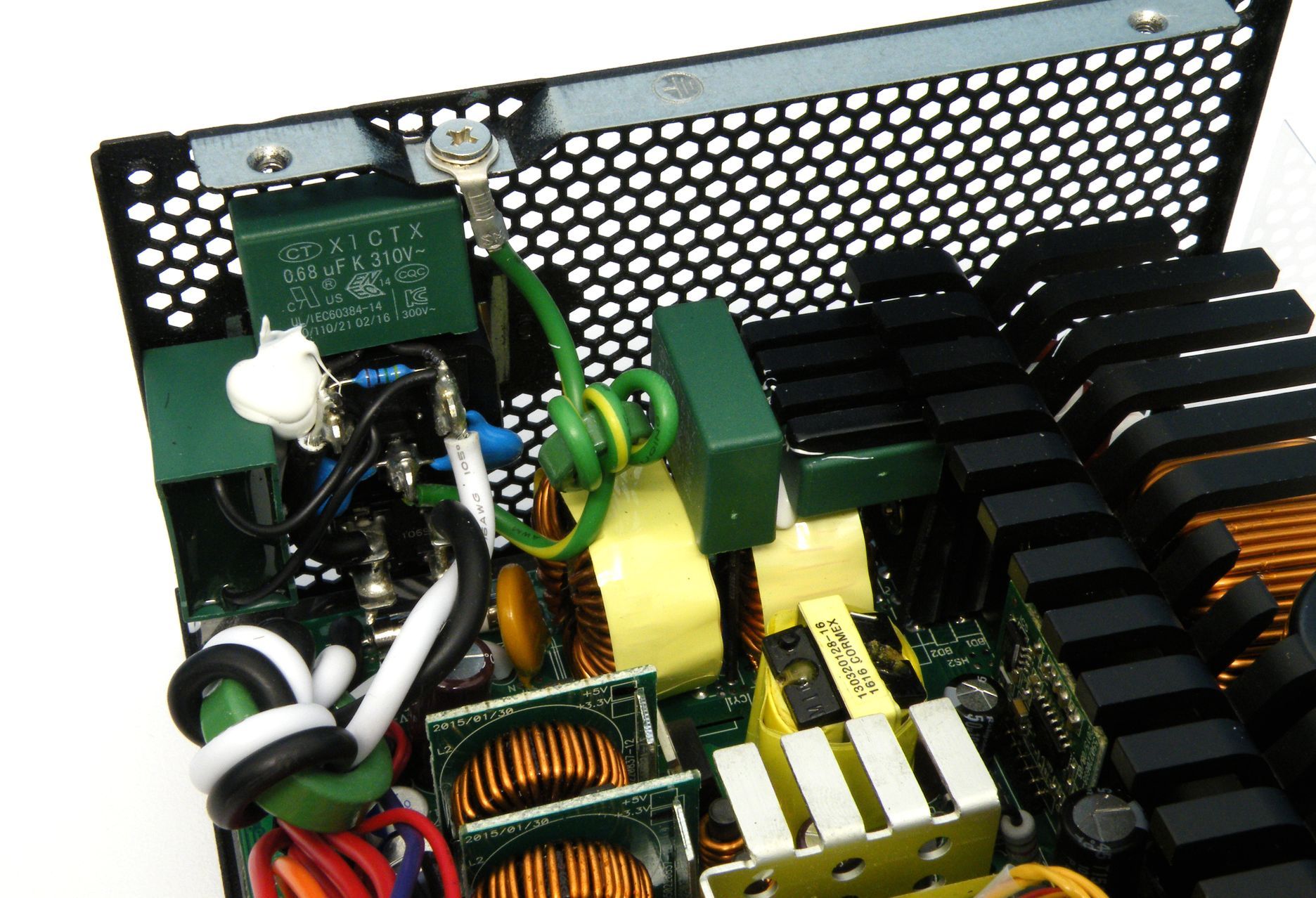

Na początku standardowo umieszczono filtry, które mają za zadanie odfiltrować zakłócenia z sieci. W tym przypadku producent zastosował jednak trochę bogatszą konfigurację – od strony gniazda sieciowego przymocował dwa kondensatory typu X i dwa typu Y, natomiast na głównym laminacie umieszczono też po dwa kondensatory typu X i Y. Nie zabrakło bezpiecznika i warystora (MOV), natomiast na rewersie laminatu umieszczono układ CM02X, który odpowiada za rozładowanie kondensatorów typu X, co również ma wpływ na bezpieczeństwo zasilacza.

Konstrukcja wykorzystuje dwa mostki prostownicze, lecz nie byliśmy w stanie odczytać ich oznaczań (zostały przykręcone do dwóch radiatorów. Ciut dalej umieszczono termistor NTC, który odpowiada za ochronę przed dużymi prądami rozruchowymi.

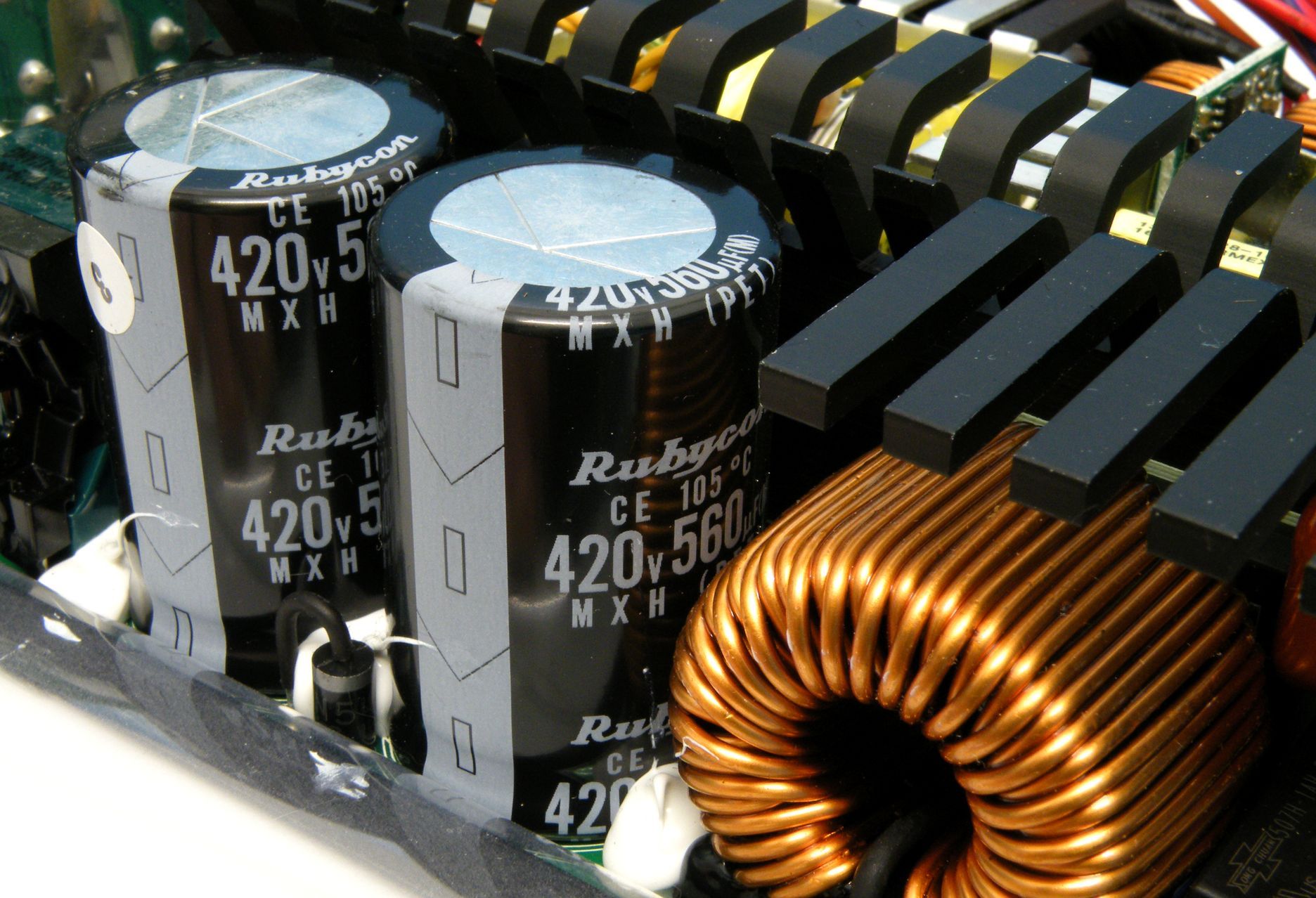

Jednostka wykorzystuje dwa główne kondensatory elektrolityczne – mamy tutaj do czynienia z modelami Rubycon z serii MXH, które charakteryzują się napięciem 420 V i pojemnością 560 µF. Naturalnie są one certyfikowane do pracy w temperaturze do 105 stopni Celsjusza.

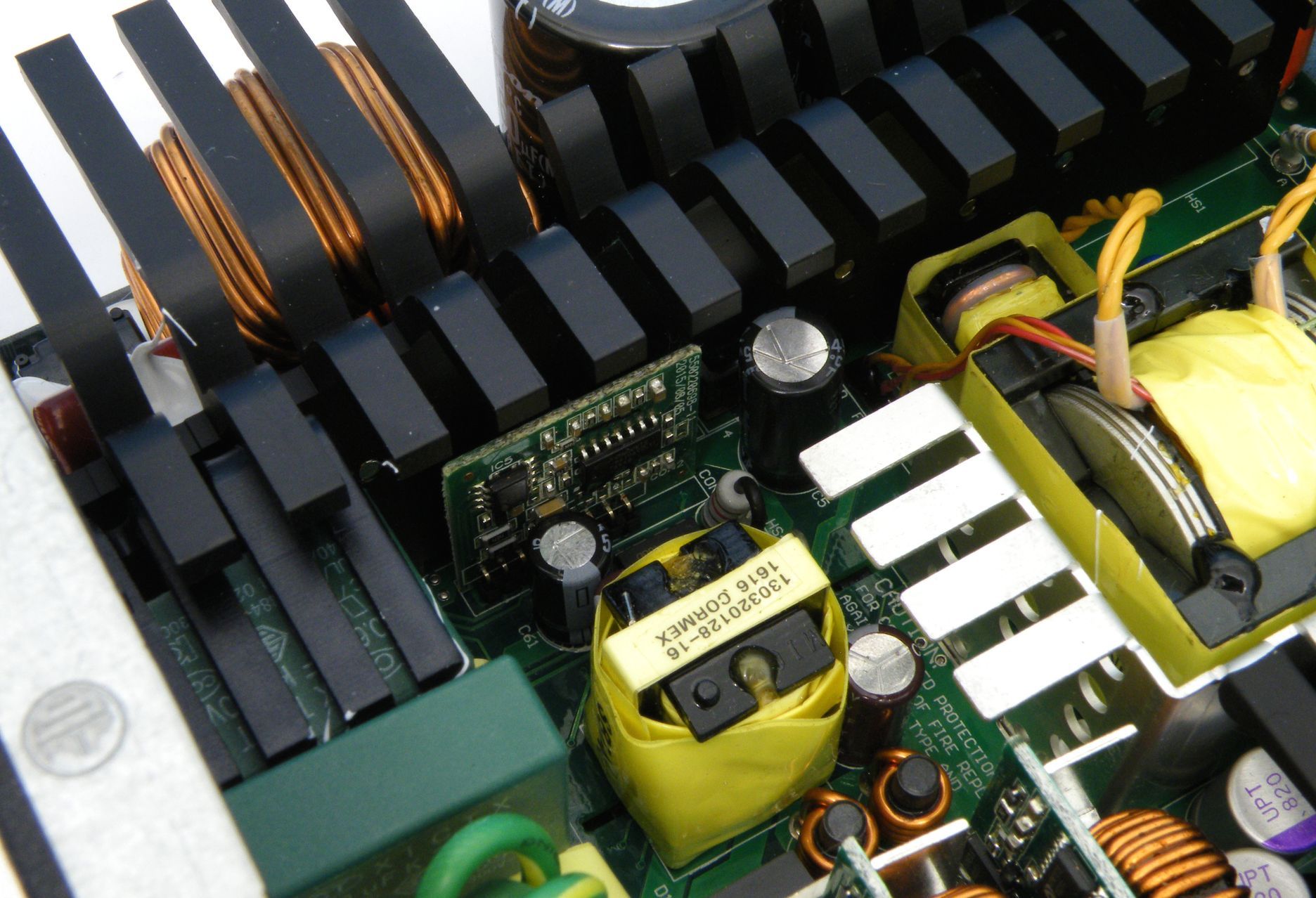

Za APFC odpowiadają dwa tranzystory Infineon SPW60R099C6 i jedna dioda CREE C3D10060G. Za radiatorem umieszczono jeszcze niewielką płytkę drukowaną, na której umieszczono kontrolery Champion CM6502TX i CM03X.

Z kolei za przełączanie odpowiadają cztery tranzystory Infineon IPP60R160C6, które działają w topologii pełnego mostu w połączeniu z układem rezonansowym LLC. Kontroler PWM to Champion CM6901 (został on przeniesiony na rewers PCB wraz z dwoma kontrolerami Silicon Labs Si8230BD).

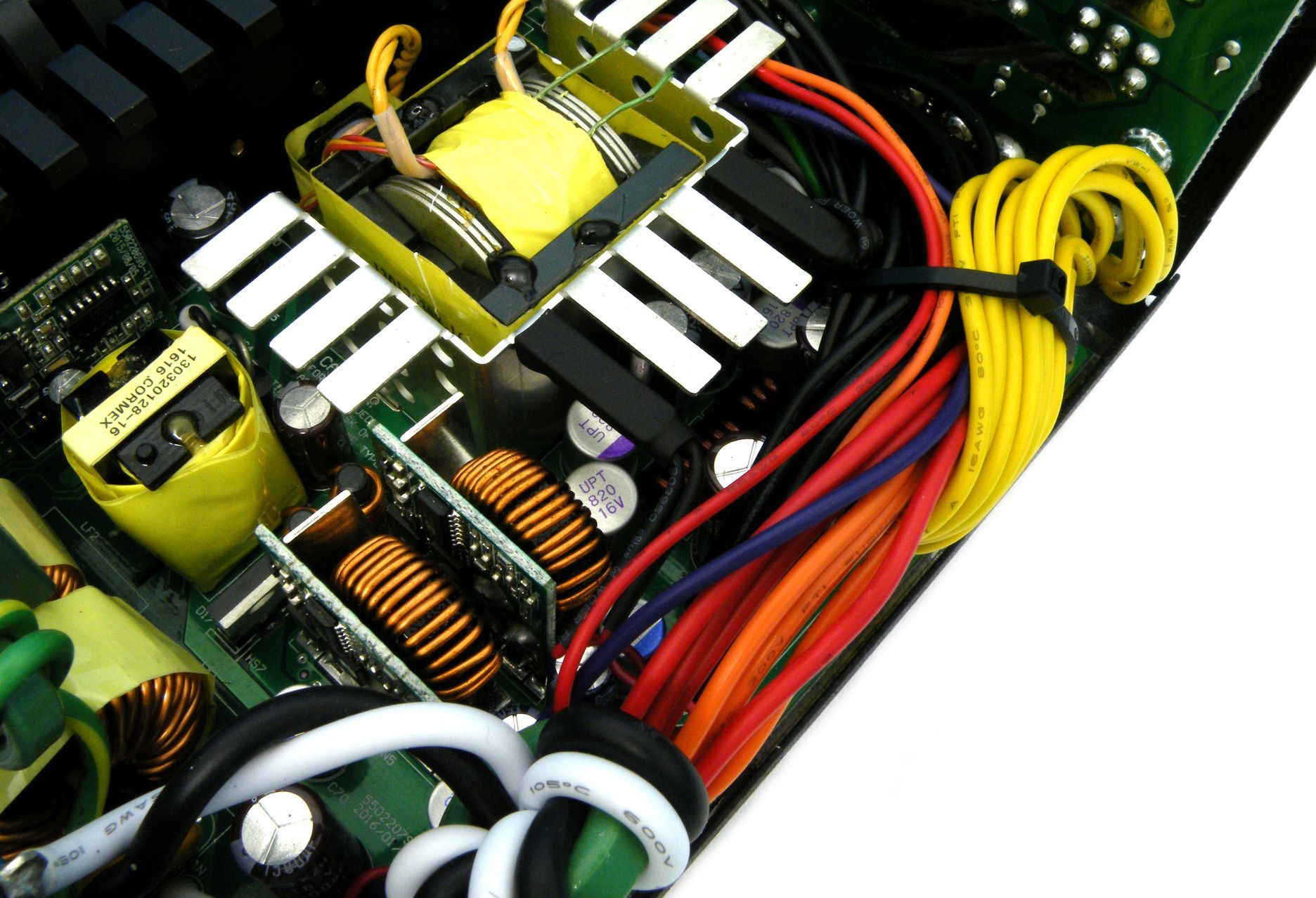

Strona wtórna wygląda dosyć pusto, ale to tylko pozory. Tranzystory odpowiedzialne za główną linię 12 V (12x International Rectifier IRFH7004PBF) przeniesiono na rewers laminatu – ciepło z nich jest przekazywane do obudowy z wykorzystaniem termopada.

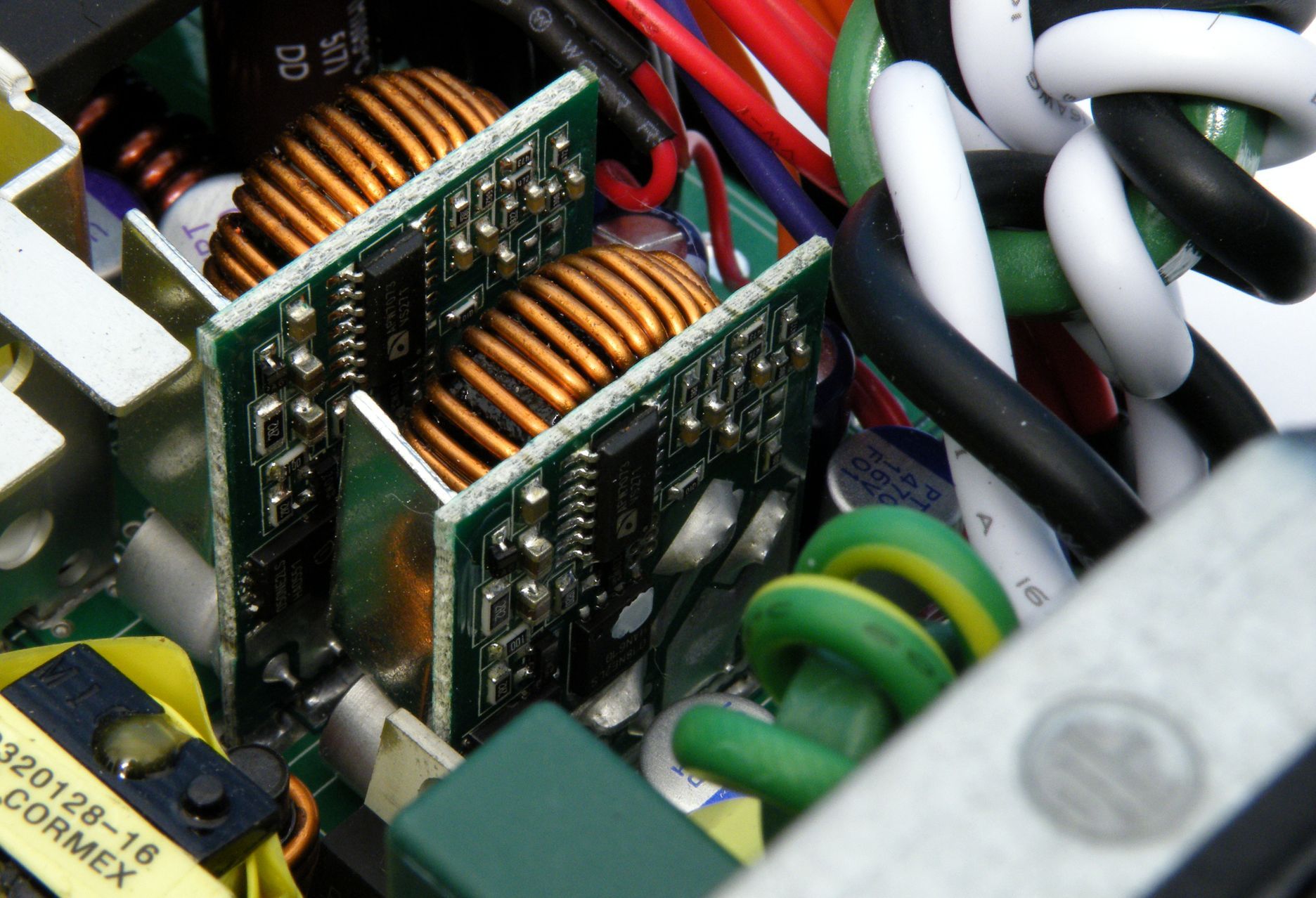

W przypadku linii 3,3 i 5 V zastosowano przetwornice DC-DC – każda z nich wykorzystuje po dwa tranzystory Infineon BSC050NE2LS i kontroler Anpec APW7073.

Etap filtrowania napięć wyjściowych też stoi na bardzo wysokim poziomie. Producent zastosował dobrej jakości kondensatory elektrolityczne Rubycon, Nippon Chemi-Con i United Chemi-Con (wszystkie certyfikowane do pracy w temperaturze do 105 stopni Celsjusza). Jest też kilka sztuk kondensatorów polimerowych. Na rewersie umieszczono kontroler Silicon Touch Technology PS223 (odpowiada on za monitoring strony wtórnej oraz zabezpieczenia OVP, UVP, OCP, SCP i OTP).

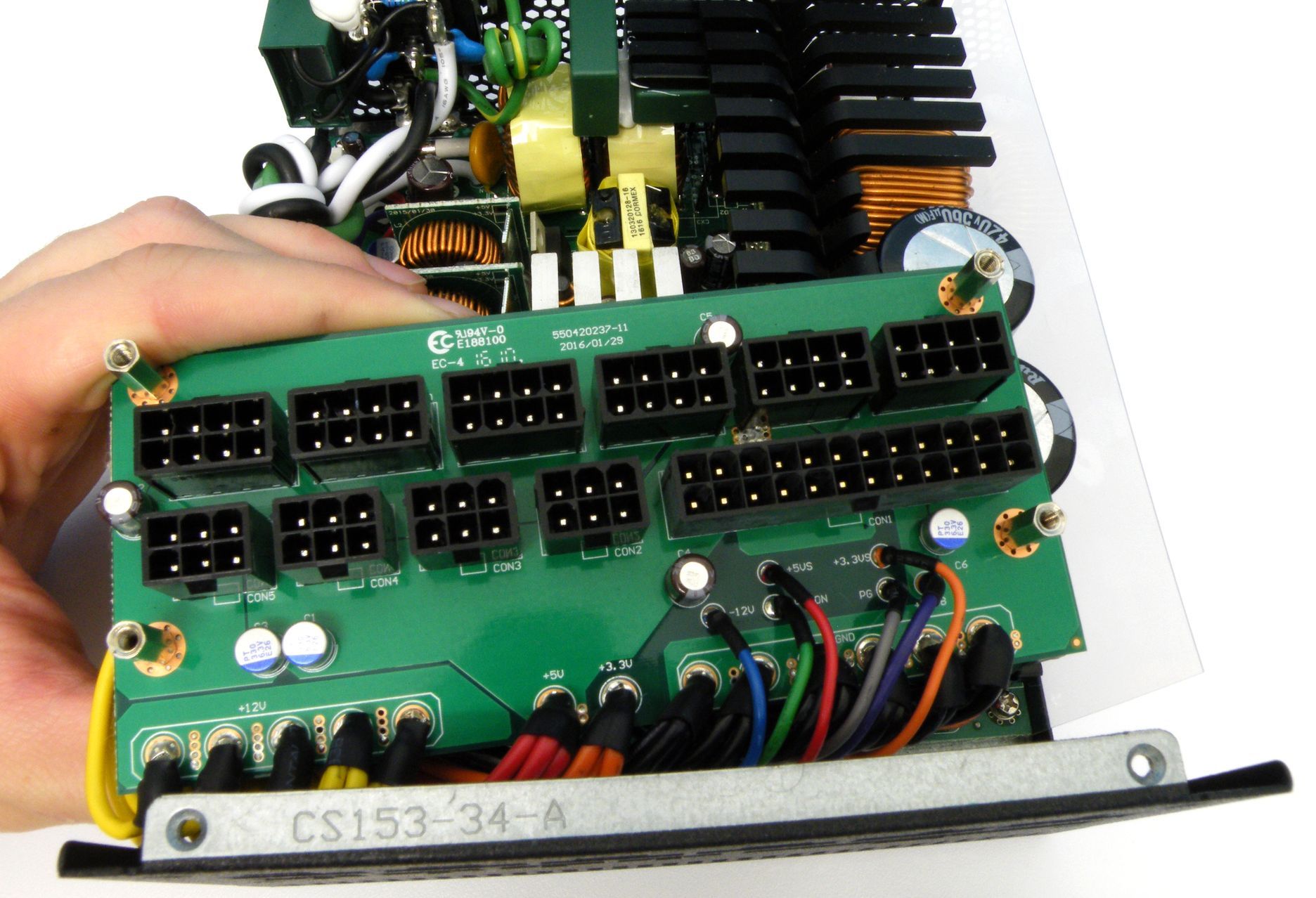

Płytka do wpięcia modularnych wiązek została porządnie wykonana. Umieszczono tutaj również kilka dodatkowych kondensatorów, które mają poprawić stabilność napięć wyjściowych

[kontrolka produkt=intel-core-i5-6600 typ=top10new tytul="Intel Core i5 6600" opis="Intel Core i5-6600 zalicza się do jednych z najwydajniejszych procesorów Intel Skylake. Do chłodzenia wykorzystaliśmy referencyjny cooler."]

[kontrolka produkt=msi-z170a-tomahawk typ=top10new tytul="MSI Z170A Tomahawk" opis="MSI Z170A Tomahawk to płyta główna pod LGA 1151, która została zaprojektowana głównie z myślą o graczach i entuzjastach. Podstawa naszej platformy testowej zasilaczy."]

[kontrolka produkt=asus-radeon-r9-290 typ=top10new tytul="ASUS Radeon R9 290 DirectCU II OC" opis="Karta graficzna ASUS Radeon R9 290 DirectCU II OC może nie zalicza się do najnowszych modeli, ale charakteryzuje się dużym poborem energii elektrycznej, więc świetnie nadaje się do obciążania zasilaczy."]

[kontrolka produkt=asus-radeon-r9-390x-strix-oc typ=top10new tytul="ASUS Radeon R9 390X STRIX OC" opis="Na potrzeby dodatkowego obciążenia wykorzystaliśmy kartę graficzną ASUS Radeon R9 390X STRIX OC. Karta nie jest stałą częścia naszej platformy testowej zasilaczy."]

[kontrolka produkt=g-skill-ripjaws-4-ddr4-2x-4-gb-3000-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="2-kanałowy zestaw nowych pamięci DDR4 (w naszej platformie pracują z częstotliwością nominalną kontrolera pamięci - 2133 MHz)."]

[kontrolka produkt=wd-blue-320-gb typ=top10new tytul="WD Caviar Blue 320 GB (WD3200AAKS)" opis="WD Caviar Blue 320 GB to dysk systemowy, który wykorzystujemy w naszej platformie testowej od dawna."]

[kontrolka produkt=silentiumpc-supremo-l2-gold-550-w typ=top10new tytul=" Gigabyte XP1200M Xtreme Gaming" opis="Testowany przez nas zasilacz - model ten został zaprojektowany z myślą o najbardziej rozbudowanych konfiguracjach sprzętowych."]

[kontrolka produkt=microsoft-windows-8-1-64-bit-o typ=top10new tytul="Microsoft Windows 8.1 64 bit " opis="Nasza konfiguracja sprzętowa działa pod obsługą systemu operacyjnego Windows 8.1 64-bit"]

• AMD Radeon Software Crimson Edition 16.3 Beta

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy dla pięciu scenariuszy, które są typowe podczas użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC Media Player
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT i aplikacji MSI Kombustor. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

Nasza procedura testowa zasilaczy została dostosowana do słabszych jednostek i obejmuje testy przy mniejszym poborze energii elektrycznej. W najmniej wymagających scenariuszach Gigabyte XP1200M Xtreme Gaming nie był obciążony nawet w 10%, więc oferował bardzo niską sprawność i uplasował się pod koniec zestawienia. Podczas uruchomienia gry pobór mocy wzrósł do 266 W i dopiero tutaj zasilacz nieśmiało zaczął ukazywać swój potencjał.

Lepsze wyniki sprawności uzyskaliśmy przy ekstremalnym obciążeniu procesora i/lub karty graficznej, aczkolwiek nadal nie były to rewelacyjne osiągi.

Specjalnie na potrzeby testu tak mocnego zasilacza sprawdziliśmy też pobór energii wydajniejszej platformy - w tym celu połączyliśmy fabrycznie podkręcone karty Radeon R9 290 i R9 390X, a więc jedne z najbardziej "prądożernych" konstrukcji na rynku. Wyniki porównaliśmy do modelu be quiet! Dark Power Pro 11 850 W (też ze sprawnością 80 PLUS Platinum).

Gigabyte XP1200M Xtreme Gaming uzyskał tutaj bardzo podobną efektywność do modelu be quiet! Dark Power Pro 11 850 W. Widać zatem, że testowana jednostka "rozwija skrzydła" dopiero przy bardzo mocnym obciążeniu.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Testy napięć przeprowadziliśmy na platformie z dwoma połączonymi kartami graficznymi (Radeon R9 390X + R9 290). Napięcia na linii 12 V były lekko zawyżone, natomiast na mniej ważnych szynach 3,3 i 5 V już bardzo bliskie ideałowi.

Zasilacz Gigabyte XP1200M Xtreme Gaming należy oceniać jako produkt klasy premium, adresowany do wąskiego grona odbiorców – z uwagi na oferowaną moc, przede wszystkim są to gracze, którzy składają bardzo wydajny komputer z kilkoma połączonymi kartami graficznymi. Nic nie stoi jednak na przeszkodzie, aby wykorzystać go też w bardziej profesjonalnych zastosowaniach (np. przy budowie stacji roboczych).

Nie są to jednak suche zapewnienia producenta, bo jednostka rzeczywiście została dostosowana do najwydajniejszych konfiguracji. Do dyspozycji oddano długie, całkowicie modularne okablowanie, które nie powinno sprawiać problemów nawet w największych obudowach typu Full Tower. Do pełni szczęścia brakuje jednak dwóch dodatkowych wtyczek PCI-E, które pozwoliłyby zasilić konfigurację 4-way SLI/CrossFireX – wprawdzie tego typu konstrukcje już naprawdę należą do rzadkości, ale w jednostkach konkurencji z tego segmentu to już właściwie standard.

Pod względem jakości wykonania jest naprawdę dobrze. Producent zastosował sprawdzoną konstrukcję, bazującą na wysokiej jakości komponentach, która przekłada się na stabilne napięcia i wysoką sprawność energetyczną – jej potencjał widać jednak dopiero przy konkretnym obciążeniu, adekwatnym do zastosowania tak mocnej jednostki. Przy mniej wymagających zastosowaniach musimy liczyć się z gorsza efektywnością.

Jedynym poważnym mankamentem jest wentylator, którzy nawet przy niewielkim obciążeniu generuje już dosyć wyraźny hałas. Po tej sprawności spodziewaliśmy się znacznie wyższej kultury pracy - tym bardziej, że producent zastosował naprawdę spore „śmigiełko”.

Gigabyte XP1200M Xtreme Gaming to produkt dla wąskiego grona odbiorców - powinien on zainteresować tylko tych klientów, którzy składają komputer z kilkoma wydajnymi kartami graficznymi

Gigabyte XP1200M Xtreme Gaming jest już dostępny w kilku zachodnich sklepach, ale na jego premierę na naszym rynku przyjdzie nam poczekać mniej więcej do końca roku. Z informacji producenta wynika, że nie będzie to zbyt konkurencyjna propozycja, bo jej cena ma u nas wynosić około 1100 złotych – będzie więc trochę wyższa od porównywalnych modeli innych producentów. Sytuacji nie ratuje tutaj też długa, 5-letnia gwarancja producenta, bo konkurencja udziela podobnego lub nawet dłuższego okresu gwarancyjnego.

• odpowiedni zapas mocy dla najwydajniejszych komputerów
• bardzo wysoka sprawność energetyczna (80 PLUS Platinum)
• wysoka jakość wykonania
• bardzo długie, eleganckie okablowanie
• komplet zabezpieczeń
• 5 lat gwarancji

• niska sprawność przy niewielkim obciążeniu
• głośny wentylator
• przydałyby się jeszcze dwie wtyczki PCI-E 6+2-pin
• niezbyt konkurencyjna cena
